2022 TOYOTA PROACE CITY VERSO Instructieboekje (in Dutch)

249
In geval van pech
8
Typen lampen
Uw auto is voorzien van verschillende typen lampen. Verwijder ze als volgt:

Type AGlassokkellamp: de lamp is gemonteerd met een drukbevestiging. Trek de lamp daarom voorzichtig los.
Type BLamp met bajonetsluiting: druk de lamp iets in en draai deze linksom.
Type CHalogeenlamp: maak de borgveer los.
Type DHalogeenlamp: draai de lamp linksom.
NOTIC E
Controleer na het voltooien van de handelingen de werking van de verlichting.
Verlichting voor
Zie het desbetreffende hoofdstuk voor meer informatie over het vervangen van een lamp en in het bijzonder over de typen lampen.

1.Positielicht/dagrijverlichting.Type A, W21/5W
2.Grootlicht.Type C, H1
3.Dimlicht.Type C, H7
4.Richtingaanwijzer.Type B, PY21W
5.Mistlamp.Type D, H11
Zijknipperlicht
Type A, WY5W-5W (oranje)

– Druk het zijknipperlicht naar achteren en trek het los.– Breng het zijknipperlicht aan door het er naar voren toe in te steken en vervolgens naar achteren te bewegen.De oranje lampen (richtingaanwijzers en zijknipperlichten) moeten worden vervangen door lampen van dezelfde kleur en met dezelfde specificaties.

250
Dimlicht
Type C, H7





► Verwijder de beschermkap door aan de lip te trekken. ► Draai het geheel ten opzichte van de behuizing.► Trek de stekker van de lamp los.► Verwijder de lamp en vervang hem.
NOTIC E
Zorg ervoor dat u de beschermkap zo terugplaatst dat de lip bereikbaar is.
Parkeerlicht/dagrijverlichting
Type A, W21/5W

► Draai de stekker een kwartslag rechtsom.► Trek de stekker van de lamp los.► Verwijder de lamp en vervang hem.

251
In geval van pech
8
Grootlicht
Type C, H1





► Verwijder de beschermkap door aan de lip te trekken.► Maak het geheel los van de behuizing.► Trek de stekker van de lamp los.► Verwijder de lamp en vervang hem.
NOTIC E
Zorg ervoor dat u de beschermkap zo terugplaatst dat de lip bereikbaar is.
Richtingaanwijzers
Type B, PY21W
NOTIC E
Het snel knipperen van de richtingaanwijzers (links of rechts) geeft aan dat één of meerdere lampen aan die zijde defect zijn.


► Draai de stekker een kwartslag linksom.► Trek het geheel uit de behuizing.► Verwijder de lamp en vervang hem.

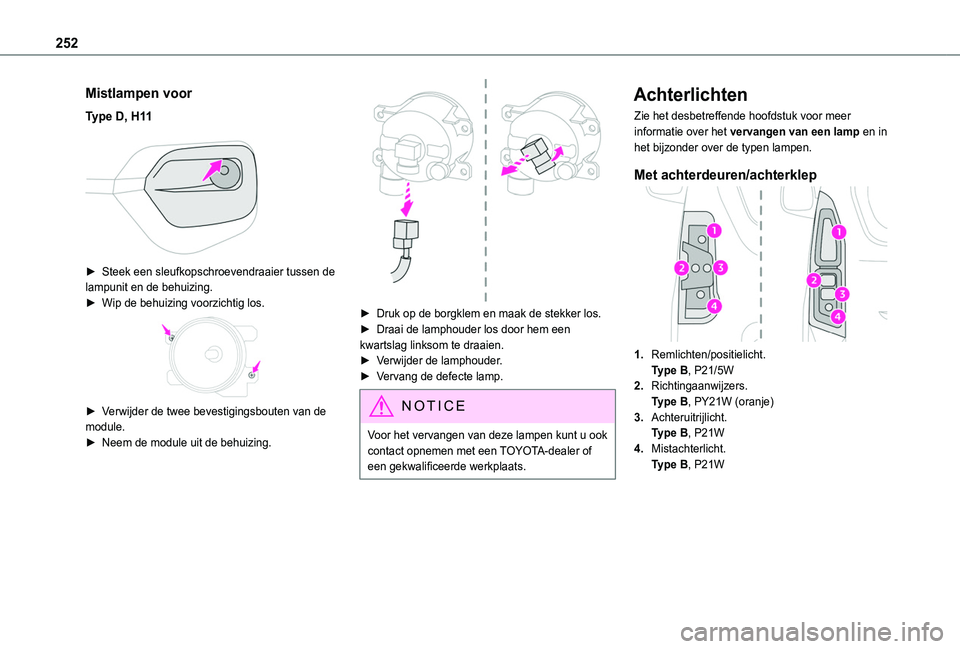

252
Mistlampen voor
Type D, H11

► Steek een sleufkopschroevendraaier tussen de lampunit en de behuizing.► Wip de behuizing voorzichtig los.

► Verwijder de twee bevestigingsbouten van de module.► Neem de module uit de behuizing.

► Druk op de borgklem en maak de stekker los.► Draai de lamphouder los door hem een kwartslag linksom te draaien.► Verwijder de lamphouder.► Vervang de defecte lamp.
NOTIC E
Voor het vervangen van deze lampen kunt u ook contact opnemen met een TOYOTA-dealer of een gekwalificeerde werkplaats.
Achterlichten
Zie het desbetreffende hoofdstuk voor meer informatie over het vervangen van een lamp en in het bijzonder over de typen lampen.
Met achterdeuren/achterklep
1.Remlichten/positielicht.Type B, P21/5W
2.Richtingaanwijzers.Type B, PY21W (oranje)
3.Achteruitrijlicht.Type B, P21W
4.Mistachterlicht.Type B, P21W

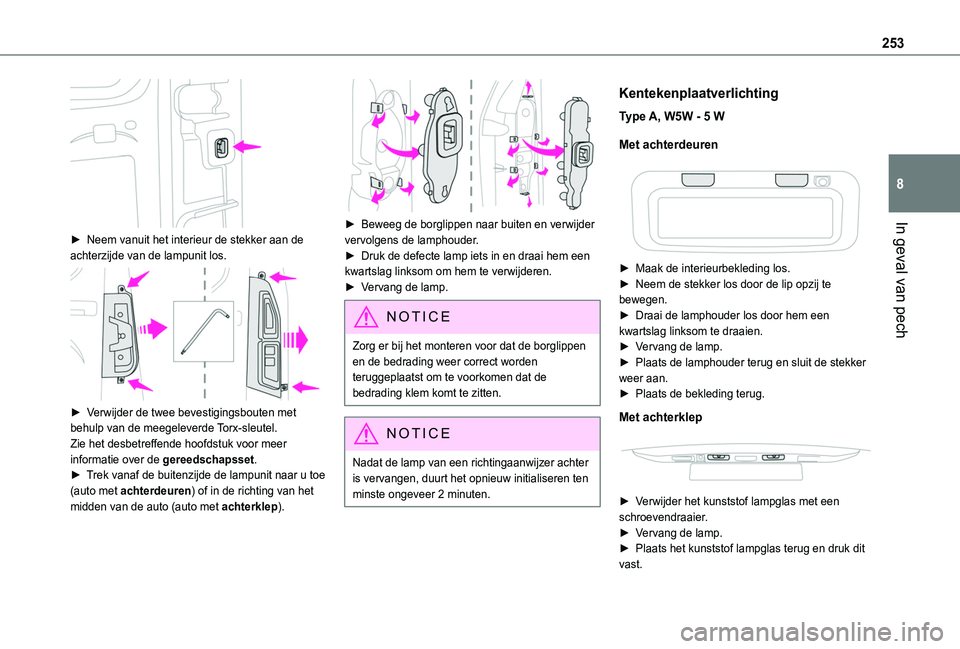

253
In geval van pech
8

► Neem vanuit het interieur de stekker aan de achterzijde van de lampunit los.

► Verwijder de twee bevestigingsbouten met behulp van de meegeleverde Torx-sleutel.Zie het desbetreffende hoofdstuk voor meer informatie over de gereedschapsset.► Trek vanaf de buitenzijde de lampunit naar u toe (auto met achterdeuren) of in de richting van het midden van de auto (auto met achterklep).

► Beweeg de borglippen naar buiten en verwijder vervolgens de lamphouder.► Druk de defecte lamp iets in en draai hem een kwartslag linksom om hem te verwijderen.► Vervang de lamp.
NOTIC E
Zorg er bij het monteren voor dat de borglippen en de bedrading weer correct worden teruggeplaatst om te voorkomen dat de bedrading klem komt te zitten.
NOTIC E
Nadat de lamp van een richtingaanwijzer achter is vervangen, duurt het opnieuw initialiseren ten minste ongeveer 2 minuten.
Kentekenplaatverlichting
Type A, W5W - 5 W
Met achterdeuren


► Maak de interieurbekleding los.► Neem de stekker los door de lip opzij te bewegen.► Draai de lamphouder los door hem een kwartslag linksom te draaien.► Vervang de lamp.► Plaats de lamphouder terug en sluit de stekker weer aan.► Plaats de bekleding terug.
Met achterklep


► Verwijder het kunststof lampglas met een schroevendraaier.► Vervang de lamp.► Plaats het kunststof lampglas terug en druk dit vast.

254
Derde remlicht
Type A, W16W - 16 W

– Draai de twee moeren los.– Druk de pennen samen.– Neem indien nodig de stekker los om de lamp te verwijderen.– Vervang de lamp.
Zekeringen
WARNI NG
Vervangen van een zekeringAlle werkzaamheden moeten worden uitgevoerd door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.Het elders laten vervangen van zekeringen kan ernstige storingen veroorzaken.
NOTIC E
Elektrische accessoires monterenHet elektrische systeem van uw auto is ontworpen om te werken met zowel standaard als optionele uitrusting.Neem contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige alvorens overige elektrische apparatuur of accessoires te monteren.
WARNI NG
TOYOTA is niet aansprakelijk voor kosten die voortvloeien uit storingen veroorzaakt door het monteren van accessoires die niet door
TOYOTA aanbevolen en geleverd worden en niet volgens de voorschriften van het merk zijn gemonteerd. Dit geldt met name als het totale stroomverbruik van alle extra verbruikers meer dan 10 milliampère bedraagt.
12V-accu/accu
Procedure voor het starten van de motor met een hulpaccu of het opladen van een ontladen accu.
Loodzuurstartaccu's
ECO
Accu's bevatten giftige stoffen zoals zwavelzuur en lood.Ze moeten worden afgevoerd overeenkomstig de regelgeving en mogen in geen geval met het huishoudelijke afval worden weggegooid.Lever lege batterijen van de afstandsbediening en accu's in bij een speciaal inleverpunt.
WARNI NG
Bescherm uw ogen en gezicht voordat u de accu aanraakt.Voer handelingen aan de accu uitsluitend uit in
een goed geventileerde ruimte, uit de buurt van open vuur en vonken, om het risico op explosies of brand te vermijden.Was na de werkzaamheden uw handen.

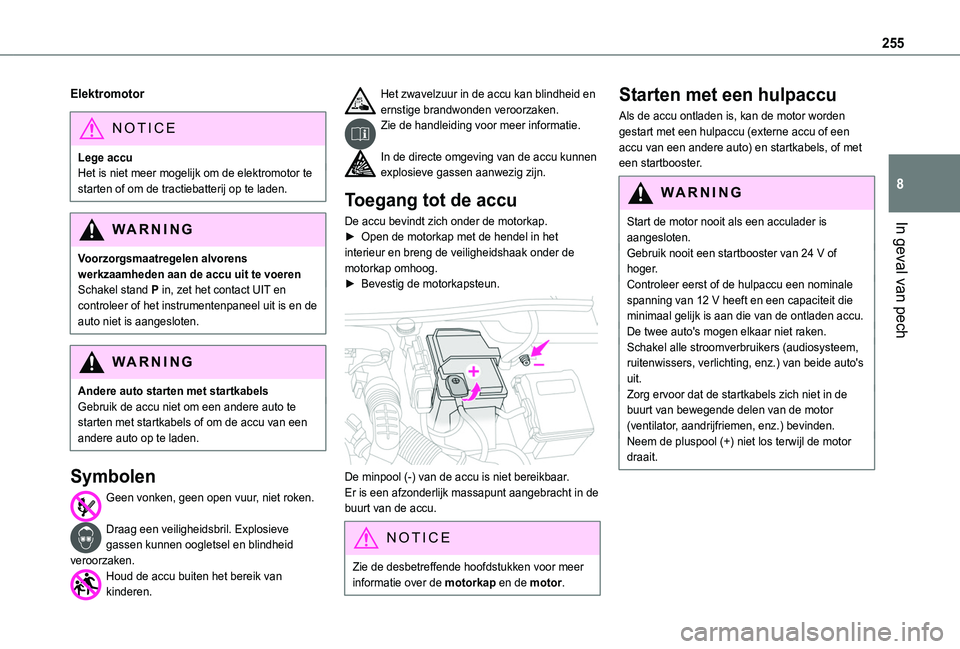

255
In geval van pech
8
Elektromotor
NOTIC E
Lege accuHet is niet meer mogelijk om de elektromotor te starten of om de tractiebatterij op te laden.
WARNI NG
Voorzorgsmaatregelen alvorens werkzaamheden aan de accu uit te voerenSchakel stand P in, zet het contact UIT en controleer of het instrumentenpaneel uit is en de auto niet is aangesloten.
WARNI NG
Andere auto starten met startkabelsGebruik de accu niet om een andere auto te starten met startkabels of om de accu van een andere auto op te laden.
Symbolen
Geen vonken, geen open vuur, niet roken.
Draag een veiligheidsbril. Explosieve gassen kunnen oogletsel en blindheid veroorzaken.Houd de accu buiten het bereik van kinderen.
Het zwavelzuur in de accu kan blindheid en ernstige brandwonden veroorzaken.Zie de handleiding voor meer informatie.
In de directe omgeving van de accu kunnen explosieve gassen aanwezig zijn.
Toegang tot de accu
De accu bevindt zich onder de motorkap.► Open de motorkap met de hendel in het interieur en breng de veiligheidshaak onder de motorkap omhoog.► Bevestig de motorkapsteun.

De minpool (-) van de accu is niet bereikbaar.Er is een afzonderlijk massapunt aangebracht in de buurt van de accu.
NOTIC E
Zie de desbetreffende hoofdstukken voor meer informatie over de motorkap en de motor.
Starten met een hulpaccu
Als de accu ontladen is, kan de motor worden gestart met een hulpaccu (externe accu of een accu van een andere auto) en startkabels, of met een startbooster.
WARNI NG
Start de motor nooit als een acculader is aangesloten.
Gebruik nooit een startbooster van 24 V of hoger.Controleer eerst of de hulpaccu een nominale spanning van 12 V heeft en een capaciteit die minimaal gelijk is aan die van de ontladen accu.De twee auto's mogen elkaar niet raken.Schakel alle stroomverbruikers (audiosysteem, ruitenwissers, verlichting, enz.) van beide auto's uit.Zorg ervoor dat de startkabels zich niet in de buurt van bewegende delen van de motor (ventilator, aandrijfriemen, enz.) bevinden.Neem de pluspool (+) niet los terwijl de motor draait.

256

► Sluit de rode kabel aan op de pluspool (+) van de ontladen accu A (bij het gebogen metalen gedeelte) en vervolgens op de pluspool (+) van hulpaccu B of de startbooster.► Sluit het ene uiteinde van de groene of zwarte kabel aan op de minpool (-) van hulpaccu B of de startbooster (of op een massapunt van de auto met de hulpaccu).► Sluit het andere uiteinde van de groene of zwarte kabel aan op massapunt C.► Start de motor van de auto met de hulpaccu en laat deze gedurende enkele minuten draaien.► Stel de startmotor van de auto met de ontladen accu in werking en laat de motor draaien.Als de motor niet direct start, zet dan het contact UIT en wacht even alvorens een nieuwe poging te doen.► Wacht tot de motor stationair draait.► Neem vervolgens de startkabels in omgekeerde volgorde los.
► Laat de motor minimaal 30 minuten draaien, bij stilstaande auto, om de ladingstoestand van de accu op een correct peil te krijgen.
WARNI NG
Wanneer u direct gaat rijden zonder dat de accu voldoende is geladen, kan dit een negatieve invloed hebben op de werking van de auto (bijvoorbeeld het Stop & Start-systeem).
WARNI NG
Neem de kabels in omgekeerde volgorde los.
WARNI NG
Automatische transmissieHet aanduwen van de auto om de motor te starten is niet toegestaan.
NOTIC E
Sommige functies, waaronder Stop & Start, zijn niet beschikbaar wanneer de laadtoestand van de accu onvoldoende is.
De accu opladen met een
acculader
Voor een optimale levensduur van de accu is het noodzakelijk om de ladingstoestand van de accu op peil te houden.In sommige gevallen kan het dan ook nodig zijn om de accu op te laden:– als u voornamelijk korte ritten maakt;– voordat de auto meerdere weken niet wordt gebruikt.Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.
WARNI NG
Als u zelf de accu van uw auto gaat opladen, gebruik dan uitsluitend een lader die geschikt is voor loodzuuraccu's en die een nominale spanning van 12 V heeft.
WARNI NG
Volg de aanwijzingen van de fabrikant van de acculader.Sluit de kabels nooit aan op de verkeerde polen.
NOTIC E
De accu hoeft niet te worden losgekoppeld.
► Zet het contact UIT.
