2022 TOYOTA PROACE CITY VERSO Instructieboekje (in Dutch)

225
Praktische informatie
7
Werking
De meting van het gewicht aan boord van de auto begint:► automatisch, bij het starten van de motor;

ON► bij stilstaande auto, door op deze toets in de laadruimte te drukken. Het systeem is dan gedurende 5 minuten actief.
Weergave van de meting in de laadruimte
ON
Als het gewicht van de auto met lading het maximaal toegestane gewicht benadert, gaan de controlelampjes in deze toetsen branden.
ON
Als het gewicht van de auto met lading het maximaal toegestane gewicht overschrijdt, gaan de controlelampjes in deze toetsen branden.
Weergave van de meting op het instrumentenpaneel
Als het gewicht van de auto met lading het maximaal toegestane gewicht overschrijdt, gaat dit controlelampje branden.
Storing
Weergave van een storing van het systeem in de laadruimte
Nadat de meting via de toetsen in de laadruimte is geactiveerd, knipperen de leds in de 3 toetsen gelijktijdig gedurende ongeveer 3 seconden en gaan daarna uit.Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.
Informatie op het instrumentenpaneel
Deze waarschuwingslampjes gaan branden in combinatie met een melding.Neem contact op met een TOYOTA-dealer of een
gekwalificeerde werkplaats.
Dakdragers/imperiaal
WARNI NG
AanbevelingenVerdeel de lading gelijkmatig om te voorkomen dat een van de zijden wordt overbelast.Plaats de zwaarste lading zo dicht mogelijk bij het dak.Zet de lading goed vast.Rijd voorzichtig: de auto is gevoeliger voor de effecten van zijwind en de stabiliteit van de auto kan negatief worden beïnvloed.Controleer regelmatig de stevigheid en bevestiging van de dakdragers en het imperiaal, op zijn minst voorafgaand aan elke rit.Verwijder de dakdragers zodra deze niet meer nodig zijn.
WARNI NG
Bij belading van het dak (niet hoger dan 40 cm)
mogen de volgende gewichten niet worden overschreden:– Allesdragers op dakrails: 80 kg.– Twee op het dak geschroefde allesdragers: 100 kg.– Drie op het dak geschroefde allesdragers: 150 kg.– Een aluminium imperiaal: 120 kg.– Een stalen imperiaal: 115 kg.

226
Pas bij een belading hoger dan 40 cm de rijsnelheid aan de rijomstandigheden aan om schade aan de dakdragers of de imperiaal en de bevestigingspunten op het dak te voorkomen.Raadpleeg de wetgeving van uw land met betrekking tot het vervoeren van voorwerpen die langer zijn dan de auto.


WARNI NG
Bij belading van het dak (niet hoger dan 40 cm) mogen bij uitvoeringen met 7 zitplaatsen de volgende gewichten niet worden overschreden:– Drie op het dak geschroefde allesdragers: 100 kg.– Een aluminium imperiaal: 70 kg.– Een stalen imperiaal: 65 kg.
WARNI NG
Uit veiligheidsoverwegingen en om schade aan het dak van uw auto te voorkomen, is het van essentieel belang om dakdragers en een imperiaal te gebruiken die zijn goedgekeurd voor uw auto.Houd u aan de montagevoorschriften en gebruiksvoorwaarden die zijn vermeld in de handleiding van de dakdragers en het imperiaal.


Gebruik bij het monteren van dakdragers of een imperiaal de hiervoor bestemde bevestigingspunten:► Verwijder de afdekkapjes van de bevestigingspunten van de auto.► Breng de bevestigingspunten van de dakdragers aan en vergrendel ze één voor één op het dak.► Controleer of de dakdragers of de imperiaal goed zijn bevestigd (door eraan te schudden).De dakdragers kunnen worden aangepast aan alle bevestigingspunten op het dak.
Motorkap
WARNI NG
Stop & StartZet het contact altijd UIT alvorens werkzaamheden onder de motorkap uit te voeren om letsel als gevolg van het automatisch opnieuw starten van de motor te voorkomen.Houd rekening met voorwerpen of kleding die in de bladen van de koelventilator of in bepaalde bewegende onderdelen terecht kunnen komen: risico van verstikking en ernstig letsel!
NOTIC E
Door de plaats van de hendel kan de motorkap niet worden geopend zolang het linker
voorportier is gesloten.

227
Praktische informatie
7

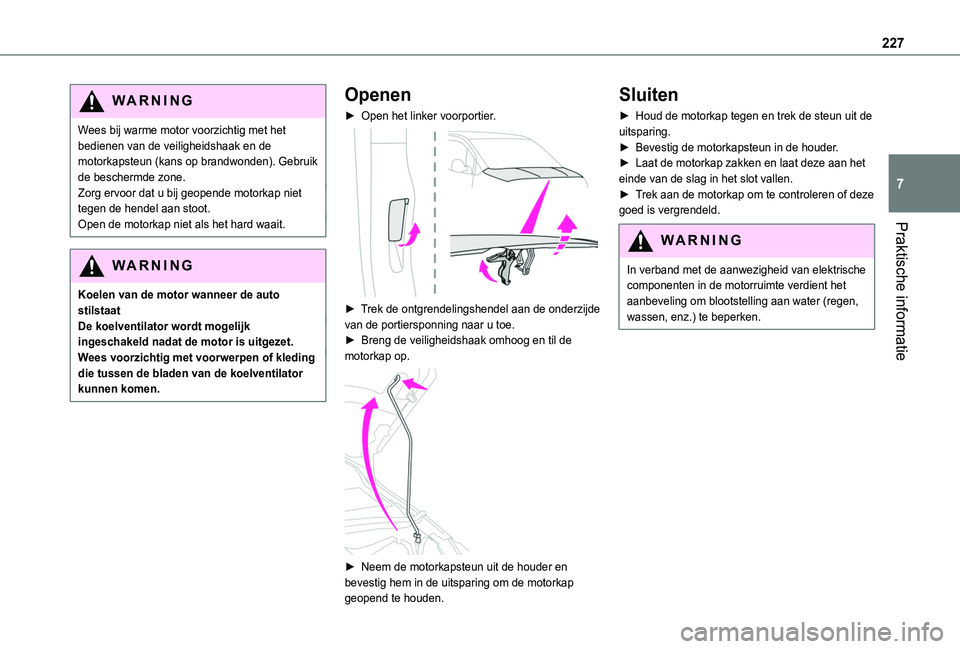

WARNI NG
Wees bij warme motor voorzichtig met het bedienen van de veiligheidshaak en de motorkapsteun (kans op brandwonden). Gebruik de beschermde zone.Zorg ervoor dat u bij geopende motorkap niet tegen de hendel aan stoot.Open de motorkap niet als het hard waait.
WARNI NG
Koelen van de motor wanneer de auto stilstaatDe koelventilator wordt mogelijk ingeschakeld nadat de motor is uitgezet.Wees voorzichtig met voorwerpen of kleding die tussen de bladen van de koelventilator kunnen komen.
Openen
► Open het linker voorportier.

► Trek de ontgrendelingshendel aan de onderzijde van de portiersponning naar u toe.► Breng de veiligheidshaak omhoog en til de motorkap op.

► Neem de motorkapsteun uit de houder en bevestig hem in de uitsparing om de motorkap geopend te houden.
Sluiten
► Houd de motorkap tegen en trek de steun uit de uitsparing.► Bevestig de motorkapsteun in de houder.► Laat de motorkap zakken en laat deze aan het einde van de slag in het slot vallen.► Trek aan de motorkap om te controleren of deze goed is vergrendeld.
WARNI NG
In verband met de aanwezigheid van elektrische componenten in de motorruimte verdient het aanbeveling om blootstelling aan water (regen, wassen, enz.) te beperken.

228
Motorruimte
De weergegeven motor dient slechts ter illustratie.De locaties van de volgende onderdelen kunnen variëren:– Luchtfilter.– Oliepeilstok.– Motorolievuldop.
Benzinemotor

Dieselmotor

1.Reservoir ruitensproeiervloeistof
2.Koelvloeistofreservoir
3.Remvloeistofreservoir
4.Accu/zekeringen
5.Afzonderlijk massapunt (aansluiting “-”).
6.Zekeringenkast
7.Luchtfilter
8.Motorolievuldop
9.Oliepeilstok
WARNI NG
DieselbrandstofsysteemDit systeem staat onder zeer hoge druk.Alle werkzaamheden moeten worden uitgevoerd door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Elektromotor

1.Reservoir ruitensproeiervloeistof
2.Koelvloeistofreservoir (alleen niveau)
3.Remvloeistofreservoir
4.Accu/zekeringen
5.Afzonderlijk massapunt (aansluiting “-”).
6.Zekeringenkast
7.Elektrisch circuit 400 V
8.Stroomonderbreker voor onderhoud in noodgevallen en onderhoudsmonteurs
Zie het desbetreffende hoofdstuk voor meer informatie over het laadsysteem (elektrisch).
Controleren van de niveaus
Controleer de volgende niveaus regelmatig overeenkomstig het onderhoudsschema van de fabrikant. Vul indien nodig bij, tenzij anders aangegeven.Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door een TOYOTA-dealer of een gekwalificeerde werkplaats.
WARNI NG
De vloeistoffen moeten voldoen aan de aanbevelingen van de fabrikant en in overeenstemming zijn met de motor van de auto.
WARNI NG
Let bij werkzaamheden onder de motorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden) en de koelventilator kan ieder moment aanslaan (zelfs met het contact UIT).

229
Praktische informatie
7

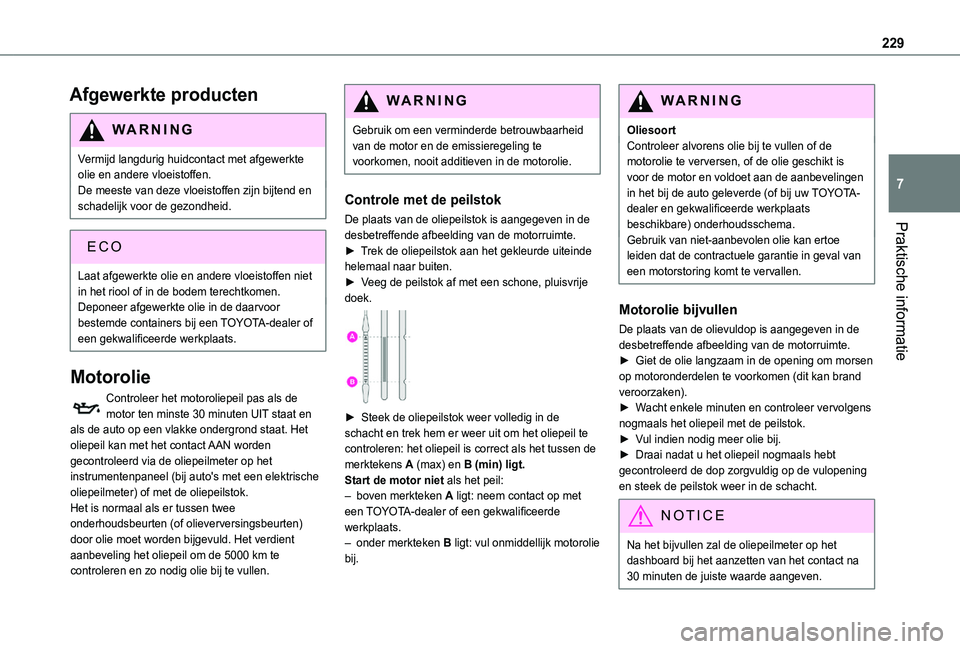

Afgewerkte producten
WARNI NG
Vermijd langdurig huidcontact met afgewerkte olie en andere vloeistoffen.De meeste van deze vloeistoffen zijn bijtend en schadelijk voor de gezondheid.
ECO
Laat afgewerkte olie en andere vloeistoffen niet in het riool of in de bodem terechtkomen.Deponeer afgewerkte olie in de daarvoor bestemde containers bij een TOYOTA-dealer of een gekwalificeerde werkplaats.
Motorolie
Controleer het motoroliepeil pas als de motor ten minste 30 minuten UIT staat en als de auto op een vlakke ondergrond staat. Het oliepeil kan met het contact AAN worden gecontroleerd via de oliepeilmeter op het instrumentenpaneel (bij auto's met een elektrische oliepeilmeter) of met de oliepeilstok.Het is normaal als er tussen twee onderhoudsbeurten (of olieverversingsbeurten) door olie moet worden bijgevuld. Het verdient
aanbeveling het oliepeil om de 5000 km te controleren en zo nodig olie bij te vullen.
WARNI NG
Gebruik om een verminderde betrouwbaarheid van de motor en de emissieregeling te voorkomen, nooit additieven in de motorolie.
Controle met de peilstok
De plaats van de oliepeilstok is aangegeven in de desbetreffende afbeelding van de motorruimte.► Trek de oliepeilstok aan het gekleurde uiteinde helemaal naar buiten.► Veeg de peilstok af met een schone, pluisvrije doek.

► Steek de oliepeilstok weer volledig in de schacht en trek hem er weer uit om het oliepeil te controleren: het oliepeil is correct als het tussen de merktekens A (max) en B (min) ligt.Start de motor niet als het peil:– boven merkteken A ligt: neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.– onder merkteken B ligt: vul onmiddellijk motorolie bij.
WARNI NG
OliesoortControleer alvorens olie bij te vullen of de motorolie te verversen, of de olie geschikt is voor de motor en voldoet aan de aanbevelingen in het bij de auto geleverde (of bij uw TOYOTA-dealer en gekwalificeerde werkplaats beschikbare) onderhoudsschema.Gebruik van niet-aanbevolen olie kan ertoe leiden dat de contractuele garantie in geval van een motorstoring komt te vervallen.
Motorolie bijvullen
De plaats van de olievuldop is aangegeven in de desbetreffende afbeelding van de motorruimte.► Giet de olie langzaam in de opening om morsen op motoronderdelen te voorkomen (dit kan brand veroorzaken).► Wacht enkele minuten en controleer vervolgens nogmaals het oliepeil met de peilstok.► Vul indien nodig meer olie bij.
► Draai nadat u het oliepeil nogmaals hebt gecontroleerd de dop zorgvuldig op de vulopening en steek de peilstok weer in de schacht.
NOTIC E
Na het bijvullen zal de oliepeilmeter op het dashboard bij het aanzetten van het contact na 30 minuten de juiste waarde aangeven.

230
Remvloeistof
Het niveau van deze vloeistof dient zich zo dicht mogelijk bij het merkteken “MAX” te bevinden. Is dat niet het geval, controleer dan de slijtage van de remblokken.Zie het onderhoudsschema van de fabrikant om vast te stellen hoe vaak de remvloeistof moet worden ververst.
WARNI NG
Reinig de dop voordat deze na het bijvullen wordt teruggeplaatst. Gebruik uitsluitend DOT4-remvloeistof uit een afgesloten houder.
Koelvloeistof
Het is normaal dat tussen twee onderhoudsbeurten door koelvloeistof moet worden bijgevuld.De motor moet koud zijn als u het niveau controleert en koelvloeistof bijvult.Als het koelvloeistofniveau te laag is, kan de motor ernstig beschadigd raken; het koelvloeistofniveau moet dicht bij het merkteken MAX liggen en dit nooit overschrijden.
Als het niveau zich dicht bij of onder het merkteken MIN bevindt, moet u koelvloeistof bijvullen.Als de motor warm is, wordt de temperatuur van de koelvloeistof geregeld door de koelventilator.Het koelsysteem staat onder druk. Wacht daarom na het uitzetten van de motor ten minste één uur alvorens werkzaamheden uit te voeren.Om het risico op brandwonden te voorkomen als u in geval van nood moet bijvullen: wikkel een doek om de dop en schroef de dop twee slagen los om de druk te laten dalen.Verwijder de dop zodra de druk is gedaald en vul bij tot het vereiste niveau.
WARNI NG
Auto met elektrische aandrijflijnVul geen koelvloeistof bij.
Als het niveau zich dicht bij of onder het merkteken MIN bevindt, moet u contact opnemen met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Ruitensproeiervloeistof
Vul het reservoir bij wanneer dit nodig is.
Inhoud reservoir:– 5,3 liter bij uitvoeringen voor landen met zeer lage temperaturen.– 2,2 liter bij andere uitvoeringen.
Type vloeistof
Maak voor de ruitensproeiers uitsluitend gebruik van kant-en-klare ruitensproeiervloeistof.'s Winters (bij temperaturen beneden het vriespunt) moet voor de omstandigheden geschikte ruitensproeiervloeistof met antivries worden gebruikt om de onderdelen van het systeem (pomp, reservoir, leidingen, sproeiers, enz.) te beschermen.
WARNI NG
Vul het reservoir nooit bij met kraanwater (kans op bevriezing, kalkafzetting, enz.).
Dieselbrandstofadditief
(dieselmotor met roetfilter)
/ Het minimumniveau van het additief voor het roetfilter wordt aangegeven door het permanent branden van dit waarschuwingslampje in combinatie met een geluidssignaal en een waarschuwingsmelding.

231
Praktische informatie
7

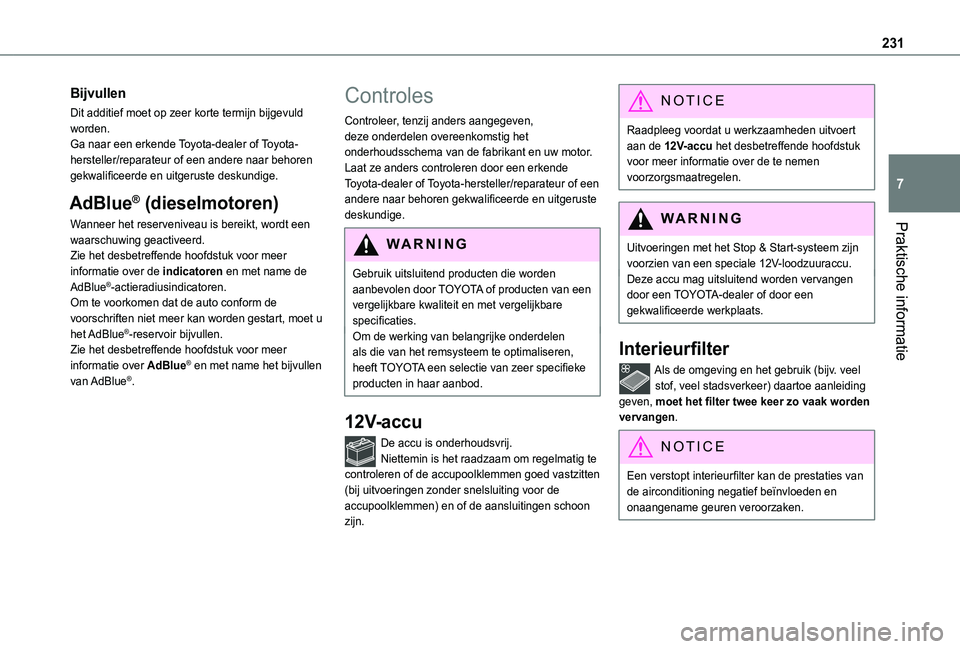

Bijvullen
Dit additief moet op zeer korte termijn bijgevuld worden.Ga naar een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
AdBlue® (dieselmotoren)
Wanneer het reserveniveau is bereikt, wordt een waarschuwing geactiveerd.Zie het desbetreffende hoofdstuk voor meer informatie over de indicatoren en met name de AdBlue®-actieradiusindicatoren.Om te voorkomen dat de auto conform de voorschriften niet meer kan worden gestart, moet u het AdBlue®-reservoir bijvullen.Zie het desbetreffende hoofdstuk voor meer informatie over AdBlue® en met name het bijvullen van AdBlue®.
Controles
Controleer, tenzij anders aangegeven, deze onderdelen overeenkomstig het onderhoudsschema van de fabrikant en uw motor.Laat ze anders controleren door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
WARNI NG
Gebruik uitsluitend producten die worden aanbevolen door TOYOTA of producten van een vergelijkbare kwaliteit en met vergelijkbare specificaties.Om de werking van belangrijke onderdelen als die van het remsysteem te optimaliseren, heeft TOYOTA een selectie van zeer specifieke producten in haar aanbod.
12V-accu
De accu is onderhoudsvrij.Niettemin is het raadzaam om regelmatig te controleren of de accupoolklemmen goed vastzitten (bij uitvoeringen zonder snelsluiting voor de accupoolklemmen) en of de aansluitingen schoon zijn.
NOTIC E
Raadpleeg voordat u werkzaamheden uitvoert aan de 12V-accu het desbetreffende hoofdstuk voor meer informatie over de te nemen voorzorgsmaatregelen.
WARNI NG
Uitvoeringen met het Stop & Start-systeem zijn voorzien van een speciale 12V-loodzuuraccu.Deze accu mag uitsluitend worden vervangen door een TOYOTA-dealer of door een gekwalificeerde werkplaats.
Interieurfilter
Als de omgeving en het gebruik (bijv. veel stof, veel stadsverkeer) daartoe aanleiding geven, moet het filter twee keer zo vaak worden vervangen.
NOTIC E
Een verstopt interieurfilter kan de prestaties van de airconditioning negatief beïnvloeden en onaangename geuren veroorzaken.

232

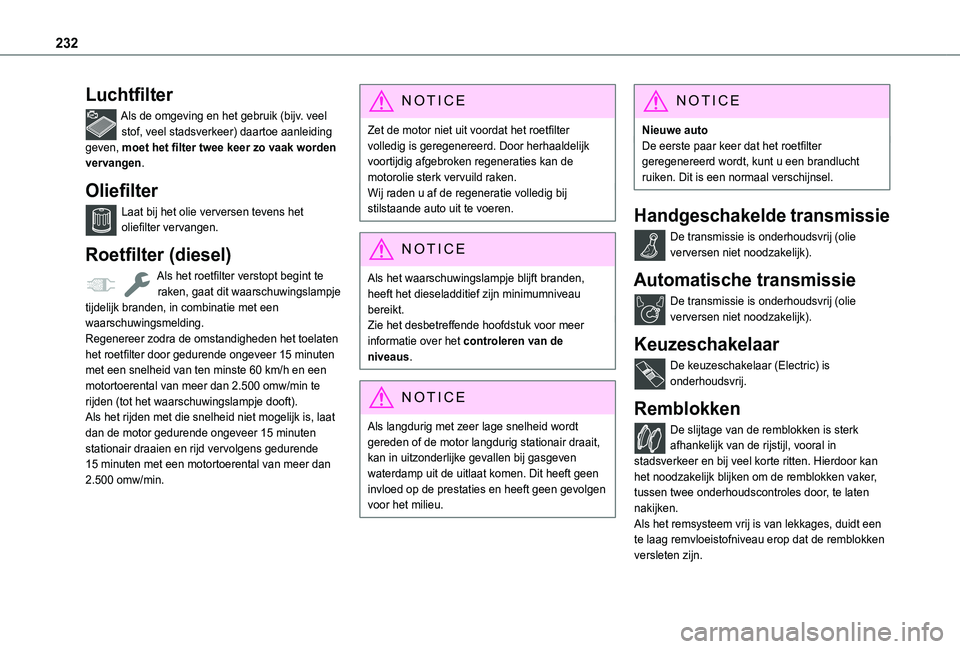

Luchtfilter
Als de omgeving en het gebruik (bijv. veel stof, veel stadsverkeer) daartoe aanleiding geven, moet het filter twee keer zo vaak worden vervangen.
Oliefilter
Laat bij het olie verversen tevens het oliefilter vervangen.
Roetfilter (diesel)
Als het roetfilter verstopt begint te raken, gaat dit waarschuwingslampje tijdelijk branden, in combinatie met een waarschuwingsmelding.Regenereer zodra de omstandigheden het toelaten het roetfilter door gedurende ongeveer 15 minuten met een snelheid van ten minste 60 km/h en een motortoerental van meer dan 2.500 omw/min te rijden (tot het waarschuwingslampje dooft).Als het rijden met die snelheid niet mogelijk is, laat dan de motor gedurende ongeveer 15 minuten
stationair draaien en rijd vervolgens gedurende 15 minuten met een motortoerental van meer dan 2.500 omw/min.
NOTIC E
Zet de motor niet uit voordat het roetfilter volledig is geregenereerd. Door herhaaldelijk voortijdig afgebroken regeneraties kan de motorolie sterk vervuild raken.Wij raden u af de regeneratie volledig bij stilstaande auto uit te voeren.
NOTIC E
Als het waarschuwingslampje blijft branden, heeft het dieseladditief zijn minimumniveau bereikt.Zie het desbetreffende hoofdstuk voor meer informatie over het controleren van de niveaus.
NOTIC E
Als langdurig met zeer lage snelheid wordt gereden of de motor langdurig stationair draait, kan in uitzonderlijke gevallen bij gasgeven waterdamp uit de uitlaat komen. Dit heeft geen invloed op de prestaties en heeft geen gevolgen voor het milieu.
NOTIC E
Nieuwe autoDe eerste paar keer dat het roetfilter geregenereerd wordt, kunt u een brandlucht ruiken. Dit is een normaal verschijnsel.
Handgeschakelde transmissie
De transmissie is onderhoudsvrij (olie verversen niet noodzakelijk).
Automatische transmissie
De transmissie is onderhoudsvrij (olie verversen niet noodzakelijk).
Keuzeschakelaar
De keuzeschakelaar (Electric) is onderhoudsvrij.
Remblokken
De slijtage van de remblokken is sterk
afhankelijk van de rijstijl, vooral in stadsverkeer en bij veel korte ritten. Hierdoor kan het noodzakelijk blijken om de remblokken vaker, tussen twee onderhoudscontroles door, te laten nakijken.Als het remsysteem vrij is van lekkages, duidt een te laag remvloeistofniveau erop dat de remblokken versleten zijn.
