2022 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

3755-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
5
Fahren
QWenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
Ein System ist möglicherweise vorübergehend nicht verfügbar oder es liegt eventuell
eine Funktionsstörung des Systems vor.
OErgreifen Sie in den folgenden Situationen die in der Tabelle angegebenen Maßnah-
men. Wenn normale Betriebsbedingungen erfasst werden, erlischt die Meldung und
das System ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
SituationMaßnahmen
Wenn der Bereich rund um eine
Kamera mit Schmutz, Feuchtigkeit
(Beschlag, Kondenswasser, Eis
usw.) oder anderen Fremdkörpern
bedeckt istBefreien Sie die Scheibe mithilfe der Schei-
benwischer und der A/C-Funktion von dem
Schmutz und den anderen anhaftenden
Fremdkörpern. (S. 535)
Wenn die Temperatur rund um die
Frontkamera außerhalb des
Betriebstemperaturbereichs liegt,
wie etwa wenn sich das Fahrzeug
in der Sonne oder in einer extrem
kalten Umgebung befindet
Wenn die Frontkamera heiß ist, wie etwa
wenn das Fahrzeug zuvor in der Sonne
geparkt war, verwenden Sie die Klimaanlage,
um die Temperatur rund um die Frontkamera
zu senken.
Falls ein Sonnenschutz verwendet wurde,
während das Fahrzeug geparkt war, kann
die Temperatur der Frontkamera je nach Art
des Sonnenschutzes durch das von der
Oberfläche des Sonnenschutzes reflektierte
Sonnenlicht übermäßig stark angestiegen
sein.
Wenn die Frontkamera kalt ist, wie etwa wenn
das Fahrzeug zuvor in einer extrem kalten
Umgebung geparkt war, verwenden Sie die
Klimaanlage, um die Temperatur rund um die
Frontkamera zu erhöhen.
Der Bereich vor der Frontkamera
ist verdeckt, z. B. durch die geöff-
nete Motorhaube oder einen Auf-
kleber auf der Windschutzscheibe
im Bereich vor der Frontkamera.
Sorgen Sie dafür, dass der Sensor nicht mehr
verdeckt wird, indem Sie die Motorhaube
schließen, den Aufkleber entfernen usw.
Wenn “PCS nicht verfügbar” ange-
zeigt wird.Prüfen Sie, ob Fremdkörper am Radarsensor
bzw. an der Radarsensorabdeckung anhaften,
und entfernen Sie sie gegebenenfalls.

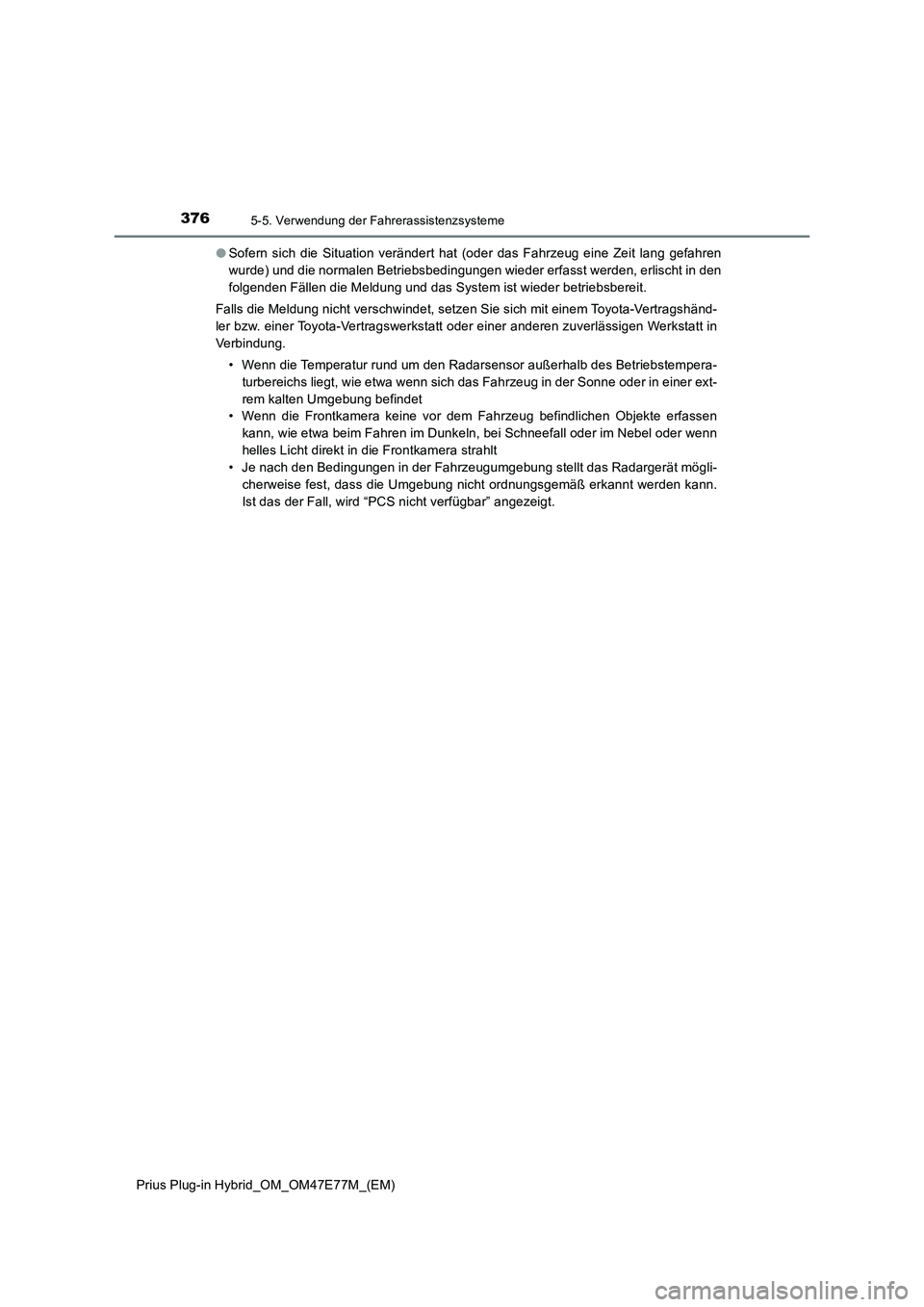

3765-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)OSofern sich die Situation verändert hat (oder das Fahrzeug eine Zeit lang gefahren
wurde) und die normalen Betriebsbedingungen wieder erfasst werden, erlischt in den
folgenden Fällen die Meldung und das System ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
• Wenn die Temperatur rund um den Radarsensor außerhalb des Betriebstempera-
turbereichs liegt, wie etwa wenn sich das Fahrzeug in der Sonne oder in einer ext-
rem kalten Umgebung befindet
• Wenn die Frontkamera keine vor dem Fahrzeug befindlichen Objekte erfassen
kann, wie etwa beim Fahren im Dunkeln, bei Schneefall oder im Nebel oder wenn
helles Licht direkt in die Frontkamera strahlt
• Je nach den Bedingungen in der Fahrzeugumgebung stellt das Radargerät mögli-
cherweise fest, dass die Umgebung nicht ordnungsgemäß erkannt werden kann.
Ist das der Fall, wird “PCS nicht verfügbar” angezeigt.

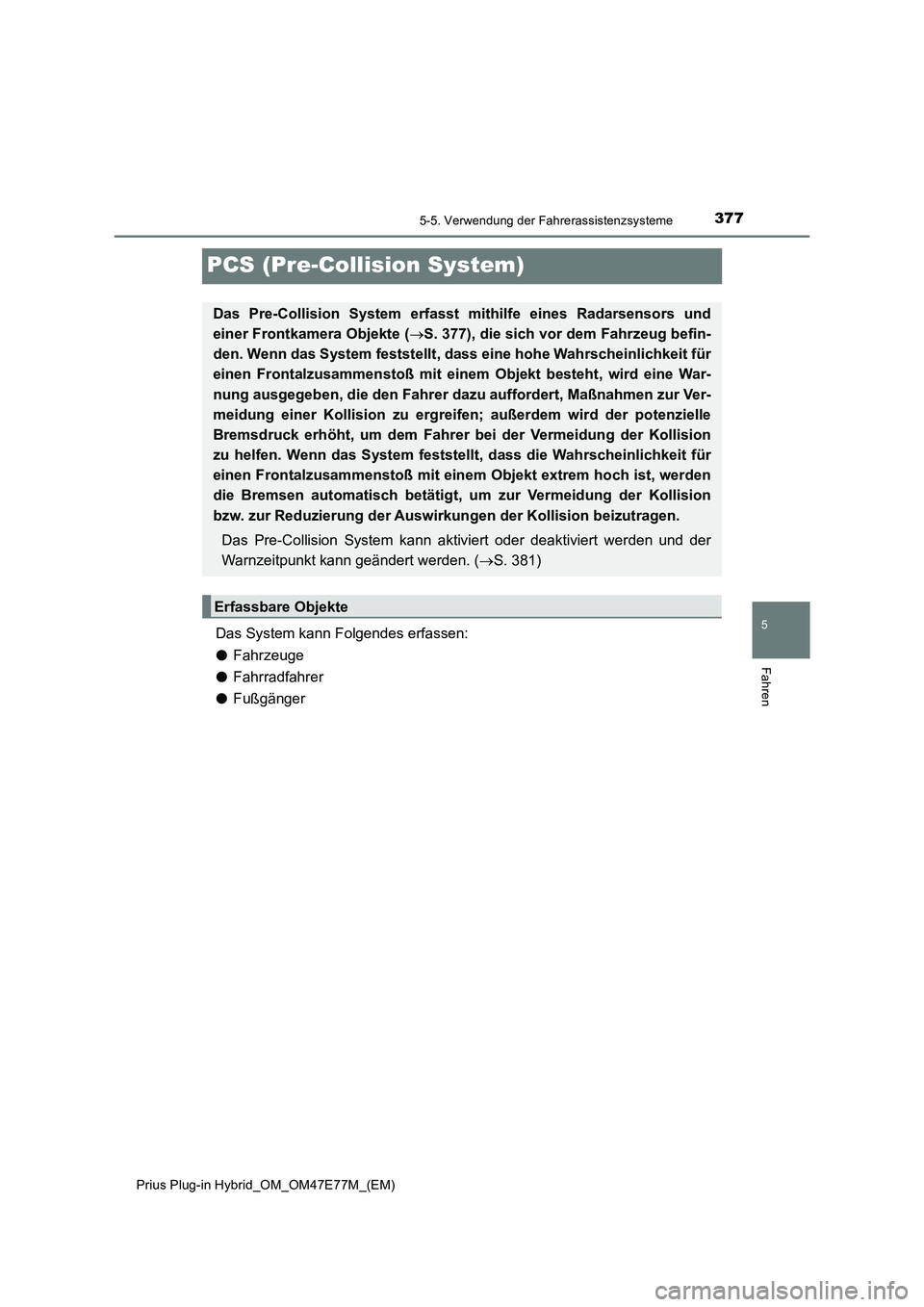

3775-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
5
Fahren
PCS (Pre-Collision System)
Das System kann Folgendes erfassen:
OFahrzeuge
OFahrradfahrer
OFußgänger
Das Pre-Collision System erfasst mithilfe eines Radarsensors und
einer Frontkamera Objekte (S. 377), die sich vor dem Fahrzeug befin-
den. Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für
einen Frontalzusammenstoß mit einem Objekt besteht, wird eine War-
nung ausgegeben, die den Fahrer dazu auffordert, Maßnahmen zur Ver-
meidung einer Kollision zu ergreifen; außerdem wird der potenzielle
Bremsdruck erhöht, um dem Fahrer bei der Vermeidung der Kollision
zu helfen. Wenn das System feststellt, dass die Wahrscheinlichkeit für
einen Frontalzusammenstoß mit einem Objekt extrem hoch ist, werden
die Bremsen automatisch betätigt, um zur Vermeidung der Kollision
bzw. zur Reduzierung der Auswirkungen der Kollision beizutragen.
Das Pre-Collision System kann aktiviert oder deaktiviert werden und der
Warnzeitpunkt kann geändert werden. (S. 381)
Erfassbare Objekte

3785-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)Q
Pre-Collision Warnung
Wenn das System feststellt, dass
eine hohe Wahrscheinlichkeit für
einen Frontalzusammenstoß
besteht, ertönt ein Warnsummer
und auf dem Multi-Informationsdis-
play wird eine Warnmeldung ange-
zeigt, die den Fahrer zum Bremsen
bzw. Ausweichen auffordert.
QPre-Collision Bremsassistent
Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, bringt das System eine höhere Bremskraft
im Verhältnis zur Stärke, mit der das Bremspedal getreten wird, auf.
QPre-Collision Bremssystem
Wenn das System feststellt, dass die Wahrscheinlichkeit für einen Frontal-
zusammenstoß extrem hoch ist, werden die Bremsen automatisch betä-
tigt, um zur Vermeidung der Kollision bzw. zur Reduzierung der
Auswirkungen der Kollision beizutragen.
Funktionen des Systems

3795-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
5
Fahren
WARNUNG
QEinschränkungen des Pre-Collision Systems
O Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Verwenden Sie das Pre-Collision System auf keinen Fall als Ersatz für das normale
Bremsen. Das System ist nicht in jeder Situation in der Lage, Kollisionen zu verhin-
dern oder kollisionsbedingte Beschädigungen oder Verletzungen zu reduzieren.
Verlassen Sie sich nicht zu sehr auf dieses System. Anderenfalls kann es zu einem
Unfall mit tödlichen oder schweren Verletzungen kommen.
O Obwohl dieses System so konzipiert ist, dass es dazu beiträgt, eine Kollision zu
vermeiden bzw. deren Auswirkungen abzuschwächen, kann seine Effektivität unter
verschiedenen Umständen beeinträchtigt sein, weshalb das System nicht in jedem
Fall dieselbe Leistung erzielen kann.
Lesen Sie die folgenden Bedingungen sorgfältig durch. Verlassen Sie sich nicht zu
sehr auf dieses System und fahren Sie stets vorsichtig.
• Bedingungen, unter denen das System möglicherweise eingreift, obwohl keine
Kollisionsgefahr besteht: S. 383
• Bedingungen, unter denen das System möglicherweise nicht ordnungsgemäß
funktioniert: S. 385
O Versuchen Sie nicht, die ordnungsgemäße Funktion des Pre-Collision Systems
selbst zu testen.
Je nach den für den Test verwendeten Gegenständen (Dummys, Gegenstände aus
Karton, die den erfassbaren Objekten ähneln, usw.) kann es vorkommen, dass das
System nicht ordnungsgemäß funktioniert, was zu einem Unfall führen kann.
Q Pre-Collision Bremssystem
O Wenn das Pre-Collision Bremssystem eingreift, werden die Bremsen sehr stark
betätigt.
O Wenn das Fahrzeug durch Eingreifen des Pre-Collision Bremssystems angehalten
wurde, wird der Eingriff des Pre-Collision Bremssystems nach ca. 2 Sekunden
abgebrochen. Treten Sie dann bei Bedarf das Bremspedal.
O Das Pre-Collision Bremssystem greift möglicherweise nicht ein, wenn der Fahrer
bestimmte Vorgänge durchführt. Wenn das Gaspedal kräftig getreten oder das
Lenkrad eingeschlagen wird, geht das System möglicherweise davon aus, dass
der Fahrer Maßnahmen zur Vermeidung einer Kollision ergreift, woraufhin ein Ein-
greifen des Pre-Collision Bremssystems eventuell unterbunden wird.
O In einigen Situationen wird der Eingriff des Pre-Collision Bremssystems möglicher-
weise abgebrochen, weil das Gaspedal kräftig getreten oder das Lenkrad einge-
schlagen wird und das System davon ausgeht, dass der Fahrer Maßnahmen zur
Vermeidung einer Kollision ergreift.
O Wenn das Bremspedal getreten wird, geht das System möglicherweise davon aus,
dass der Fahrer die erforderlichen Korrekturmaßnahmen ergreift, und das Eingrei-
fen des Pre-Collision Bremssystems kann sich verzögern.

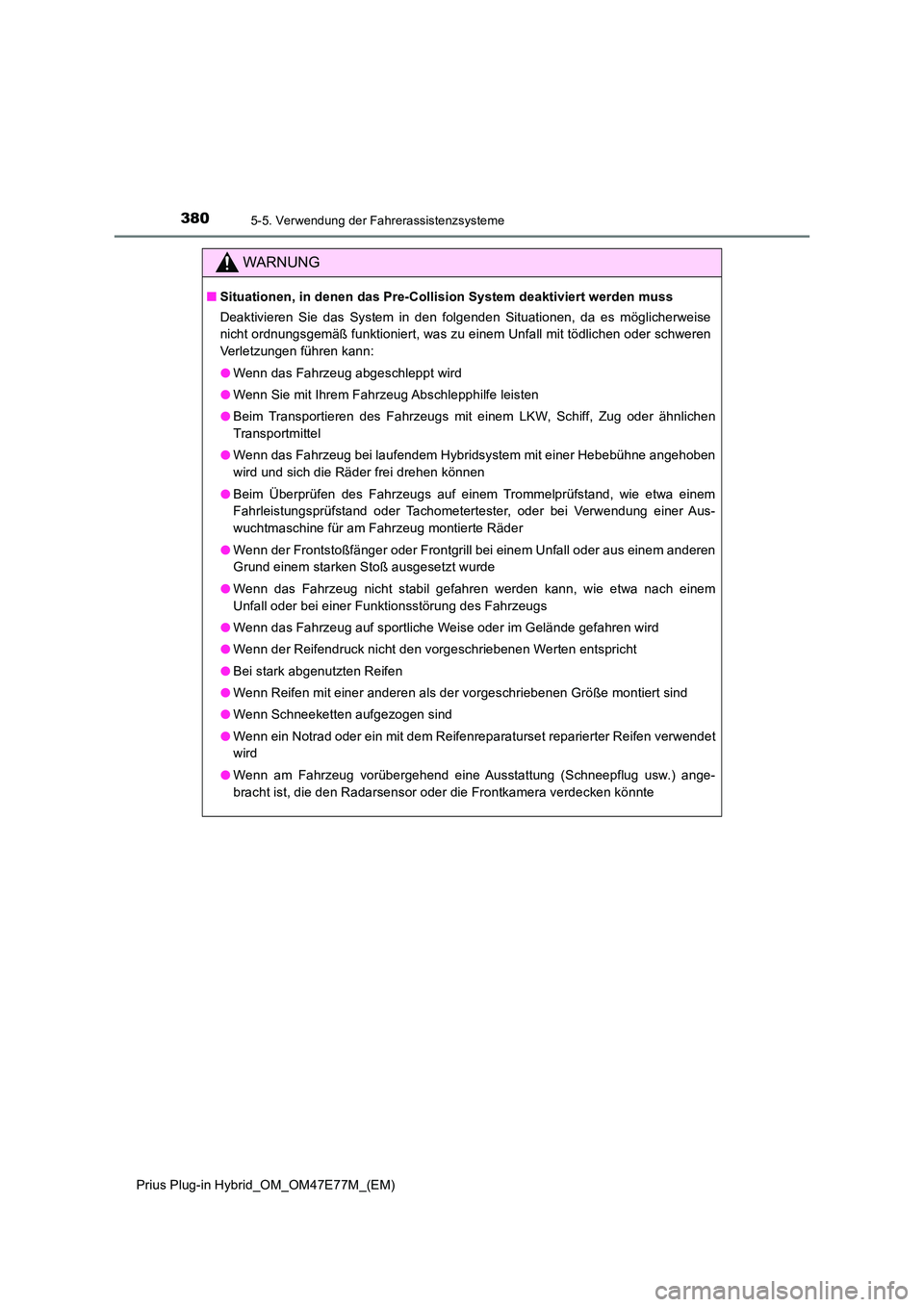

3805-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
WARNUNG
QSituationen, in denen das Pre-Collision System deaktiviert werden muss
Deaktivieren Sie das System in den folgenden Situationen, da es möglicherweise
nicht ordnungsgemäß funktioniert, was zu einem Unfall mit tödlichen oder schweren
Verletzungen führen kann:
O Wenn das Fahrzeug abgeschleppt wird
O Wenn Sie mit Ihrem Fahrzeug Abschlepphilfe leisten
O Beim Transportieren des Fahrzeugs mit einem LKW, Schiff, Zug oder ähnlichen
Transportmittel
O Wenn das Fahrzeug bei laufendem Hybridsystem mit einer Hebebühne angehoben
wird und sich die Räder frei drehen können
O Beim Überprüfen des Fahrzeugs auf einem Trommelprüfstand, wie etwa einem
Fahrleistungsprüfstand oder Tachometertester, oder bei Verwendung einer Aus-
wuchtmaschine für am Fahrzeug montierte Räder
O Wenn der Frontstoßfänger oder Frontgrill bei einem Unfall oder aus einem anderen
Grund einem starken Stoß ausgesetzt wurde
O Wenn das Fahrzeug nicht stabil gefahren werden kann, wie etwa nach einem
Unfall oder bei einer Funktionsstörung des Fahrzeugs
O Wenn das Fahrzeug auf sportliche Weise oder im Gelände gefahren wird
O Wenn der Reifendruck nicht den vorgeschriebenen Werten entspricht
O Bei stark abgenutzten Reifen
O Wenn Reifen mit einer anderen als der vorgeschriebenen Größe montiert sind
O Wenn Schneeketten aufgezogen sind
O Wenn ein Notrad oder ein mit dem Reifenreparaturset reparierter Reifen verwendet
wird
O Wenn am Fahrzeug vorübergehend eine Ausstattung (Schneepflug usw.) ange-
bracht ist, die den Radarsensor oder die Frontkamera verdecken könnte

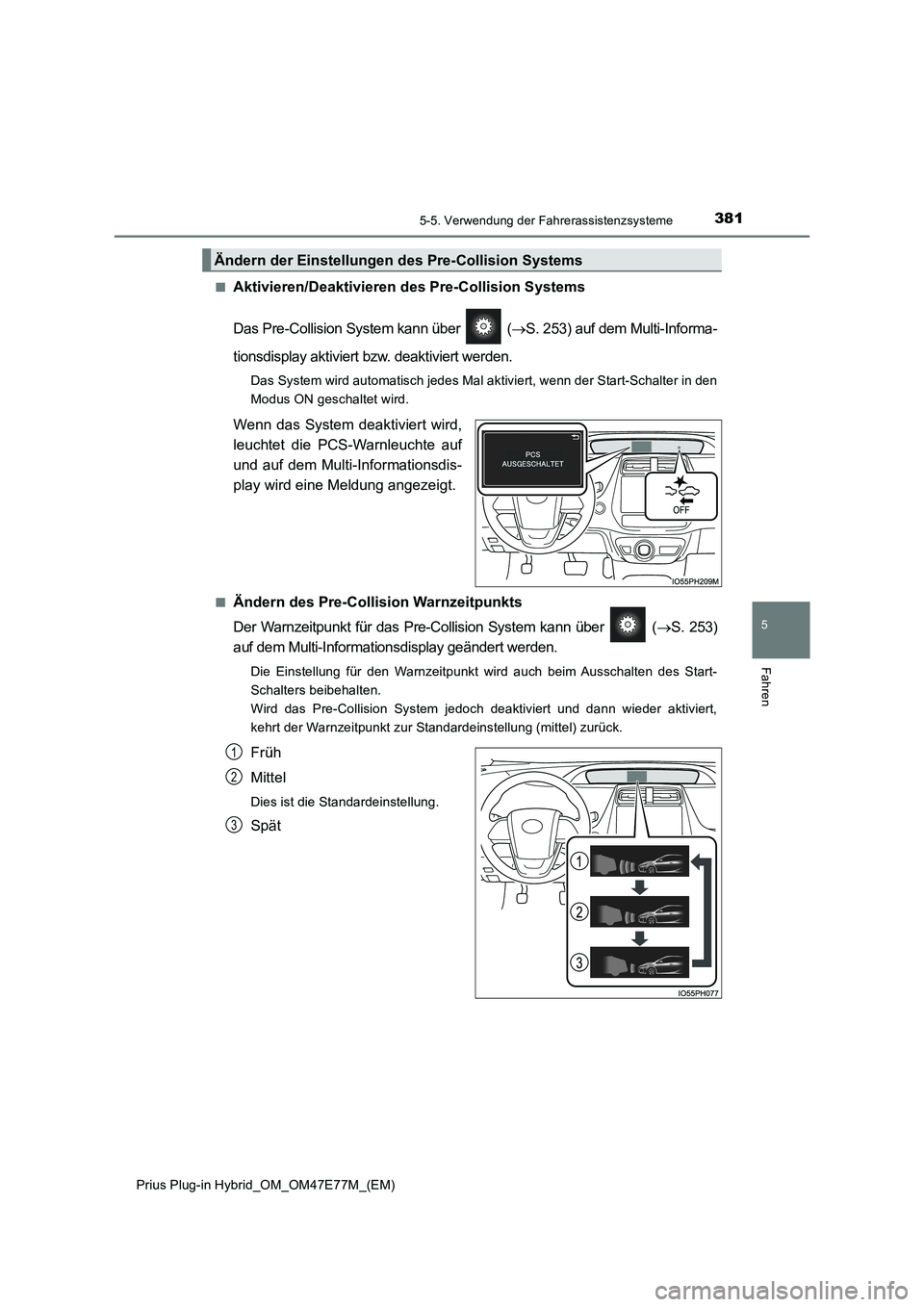

3815-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
5
Fahren
QAktivieren/Deaktivieren des Pre-Collision Systems
Das Pre-Collision System kann über (S. 253) auf dem Multi-Informa-
tionsdisplay aktiviert bzw. deaktiviert werden.
Das System wird automatisch jedes Mal aktiviert, wenn der Start-Schalter in den
Modus ON geschaltet wird.
Wenn das System deaktiviert wird,
leuchtet die PCS-Warnleuchte auf
und auf dem Multi-Informationsdis-
play wird eine Meldung angezeigt.
QÄndern des Pre-Collision Warnzeitpunkts
Der Warnzeitpunkt für das Pre-Collision System kann über (S. 253)
auf dem Multi-Informationsdisplay geändert werden.
Die Einstellung für den Warnzeitpunkt wird auch beim Ausschalten des Start-
Schalters beibehalten.
Wird das Pre-Collision System jedoch deaktiviert und dann wieder aktiviert,
kehrt der Warnzeitpunkt zur Standardeinstellung (mittel) zurück.
Früh
Mittel
Dies ist die Standardeinstellung.
Spät
Ändern der Einstellungen des Pre-Collision Systems
1
2
3

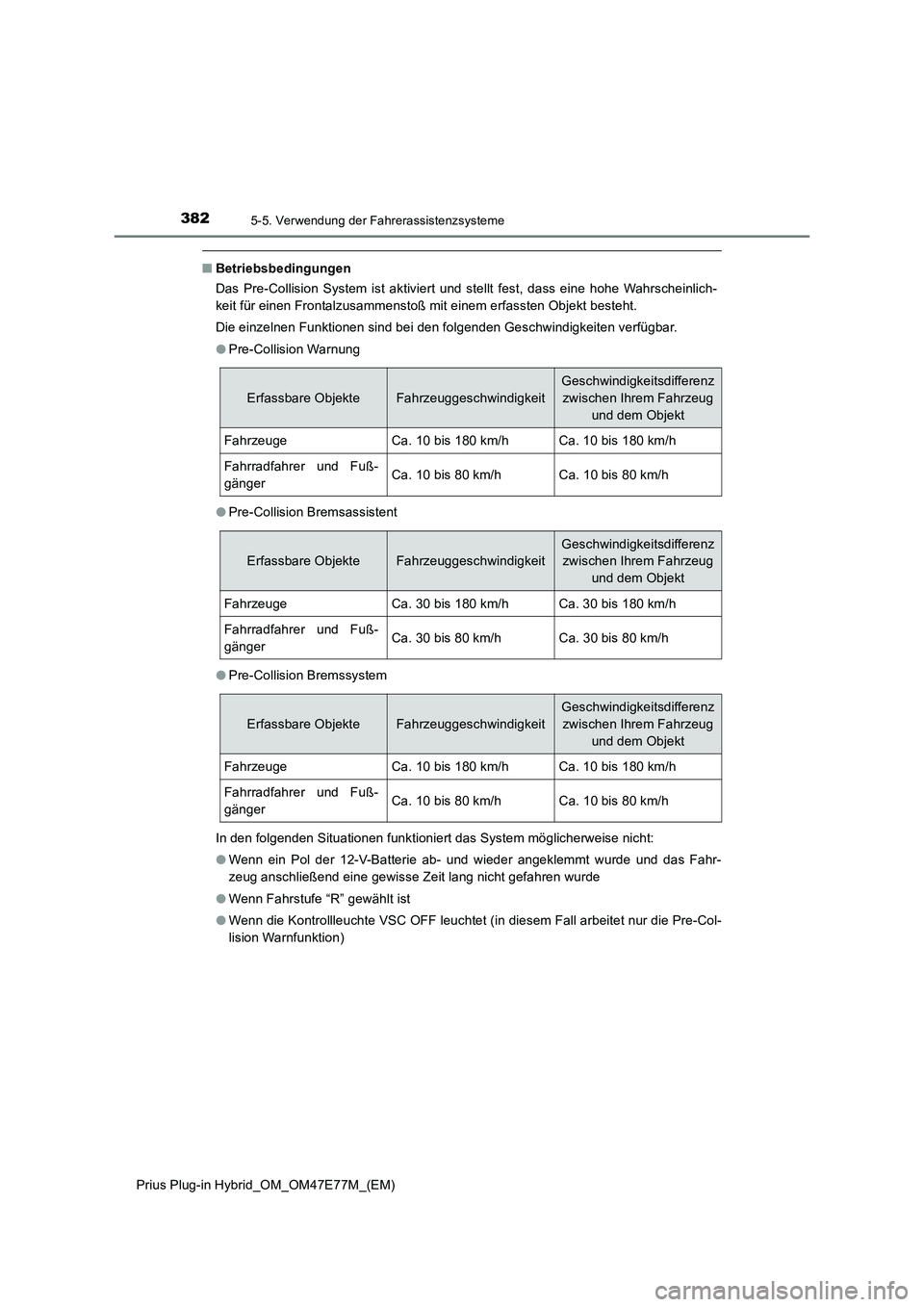

3825-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
QBetriebsbedingungen
Das Pre-Collision System ist aktiviert und stellt fest, dass eine hohe Wahrscheinlich-
keit für einen Frontalzusammenstoß mit einem erfassten Objekt besteht.
Die einzelnen Funktionen sind bei den folgenden Geschwindigkeiten verfügbar.
OPre-Collision Warnung
OPre-Collision Bremsassistent
OPre-Collision Bremssystem
In den folgenden Situationen funktioniert das System möglicherweise nicht:
OWenn ein Pol der 12-V-Batterie ab- und wieder angeklemmt wurde und das Fahr-
zeug anschließend eine gewisse Zeit lang nicht gefahren wurde
OWenn Fahrstufe “R” gewählt ist
OWenn die Kontrollleuchte VSC OFF leuchtet (in diesem Fall arbeitet nur die Pre-Col-
lision Warnfunktion)
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug
und dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Fahrradfahrer und Fuß-
gängerCa. 10 bis 80 km/hCa. 10 bis 80 km/h
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug
und dem Objekt
FahrzeugeCa. 30 bis 180 km/hCa. 30 bis 180 km/h
Fahrradfahrer und Fuß-
gängerCa. 30 bis 80 km/hCa. 30 bis 80 km/h
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug
und dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Fahrradfahrer und Fuß-
gängerCa. 10 bis 80 km/hCa. 10 bis 80 km/h
