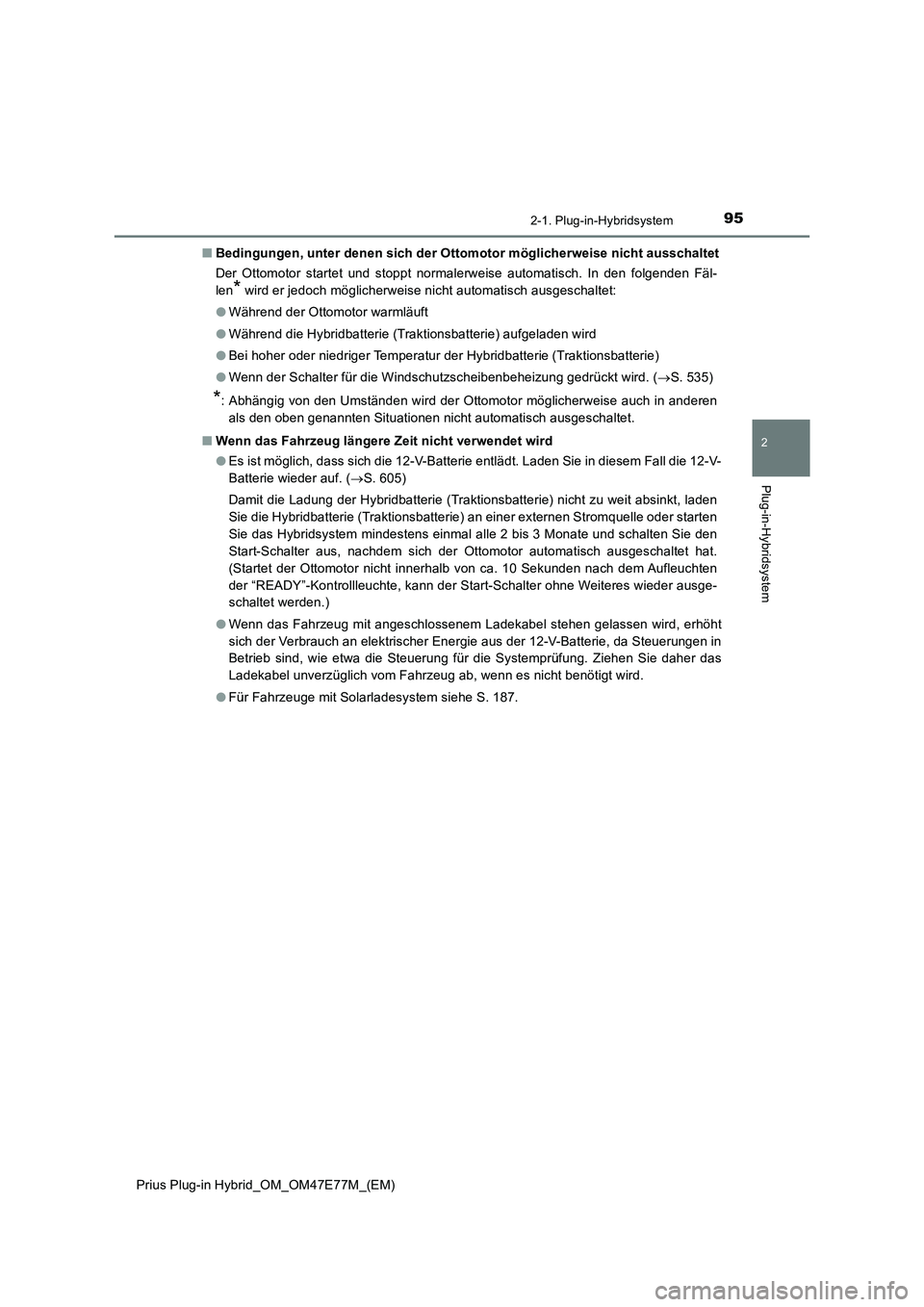

952-1. Plug-in-Hybridsystem
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)QBedingungen, unter denen sich der Ottomotor möglicherweise nicht ausschaltet
Der Ottomotor startet und stoppt normalerweise automatisch. In den folgenden Fäl-
len
* wird er jedoch möglicherweise nicht automatisch ausgeschaltet:
OWährend der Ottomotor warmläuft
OWährend die Hybridbatterie (Traktionsbatterie) aufgeladen wird
OBei hoher oder niedriger Temperatur der Hybridbatterie (Traktionsbatterie)
OWenn der Schalter für die Windschutzscheibenbeheizung gedrückt wird. (S. 535)
*: Abhängig von den Umständen wird der Ottomotor möglicherweise auch in anderen
als den oben genannten Situationen nicht automatisch ausgeschaltet.
QWenn das Fahrzeug längere Zeit nicht verwendet wird
OEs ist möglich, dass sich die 12-V-Batterie entlädt. Laden Sie in diesem Fall die 12-V-
Batterie wieder auf. (S. 605)
Damit die Ladung der Hybridbatterie (Traktionsbatterie) nicht zu weit absinkt, laden
Sie die Hybridbatterie (Traktionsbatterie) an einer externen Stromquelle oder starten
Sie das Hybridsystem mindestens einmal alle 2 bis 3 Monate und schalten Sie den
Start-Schalter aus, nachdem sich der Ottomotor automatisch ausgeschaltet hat.
(Startet der Ottomotor nicht innerhalb von ca. 10 Sekunden nach dem Aufleuchten
der “READY”-Kontrollleuchte, kann der Start-Schalter ohne Weiteres wieder ausge-
schaltet werden.)
OWenn das Fahrzeug mit angeschlossenem Ladekabel stehen gelassen wird, erhöht
sich der Verbrauch an elektrischer Energie aus der 12-V-Batterie, da Steuerungen in
Betrieb sind, wie etwa die Steuerung für die Systemprüfung. Ziehen Sie daher das
Ladekabel unverzüglich vom Fahrzeug ab, wenn es nicht benötigt wird.
OFür Fahrzeuge mit Solarladesystem siehe S. 187.

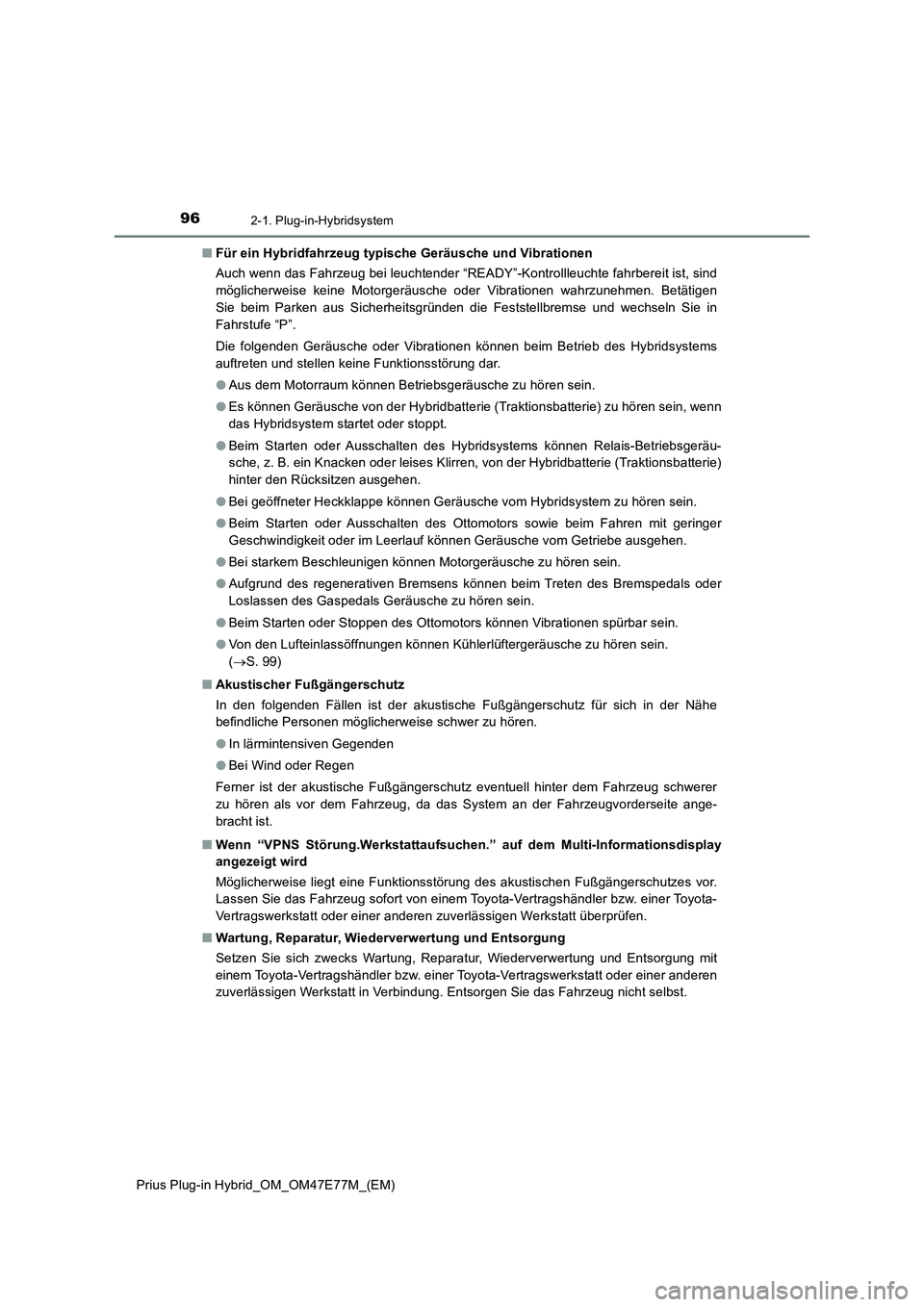

962-1. Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)QFür ein Hybridfahrzeug typische Geräusche und Vibrationen
Auch wenn das Fahrzeug bei leuchtender “READY”-Kontrollleuchte fahrbereit ist, sind
möglicherweise keine Motorgeräusche oder Vibrationen wahrzunehmen. Betätigen
Sie beim Parken aus Sicherheitsgründen die Feststellbremse und wechseln Sie in
Fahrstufe “P”.
Die folgenden Geräusche oder Vibrationen können beim Betrieb des Hybridsystems
auftreten und stellen keine Funktionsstörung dar.
OAus dem Motorraum können Betriebsgeräusche zu hören sein.
OEs können Geräusche von der Hybridbatterie (Traktionsbatterie) zu hören sein, wenn
das Hybridsystem startet oder stoppt.
OBeim Starten oder Ausschalten des Hybridsystems können Relais-Betriebsgeräu-
sche, z. B. ein Knacken oder leises Klirren, von der Hybridbatterie (Traktionsbatterie)
hinter den Rücksitzen ausgehen.
OBei geöffneter Heckklappe können Geräusche vom Hybridsystem zu hören sein.
OBeim Starten oder Ausschalten des Ottomotors sowie beim Fahren mit geringer
Geschwindigkeit oder im Leerlauf können Geräusche vom Getriebe ausgehen.
OBei starkem Beschleunigen können Motorgeräusche zu hören sein.
OAufgrund des regenerativen Bremsens können beim Treten des Bremspedals oder
Loslassen des Gaspedals Geräusche zu hören sein.
OBeim Starten oder Stoppen des Ottomotors können Vibrationen spürbar sein.
OVon den Lufteinlassöffnungen können Kühlerlüftergeräusche zu hören sein.
(S. 99)
QAkustischer Fußgängerschutz
In den folgenden Fällen ist der akustische Fußgängerschutz für sich in der Nähe
befindliche Personen möglicherweise schwer zu hören.
OIn lärmintensiven Gegenden
OBei Wind oder Regen
Ferner ist der akustische Fußgängerschutz eventuell hinter dem Fahrzeug schwerer
zu hören als vor dem Fahrzeug, da das System an der Fahrzeugvorderseite ange-
bracht ist.
QWenn “VPNS Störung.Werkstattaufsuchen.” auf dem Multi-Informationsdisplay
angezeigt wird
Möglicherweise liegt eine Funktionsstörung des akustischen Fußgängerschutzes vor.
Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
QWartung, Reparatur, Wiederverwertung und Entsorgung
Setzen Sie sich zwecks Wartung, Reparatur, Wiederverwertung und Entsorgung mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung. Entsorgen Sie das Fahrzeug nicht selbst.

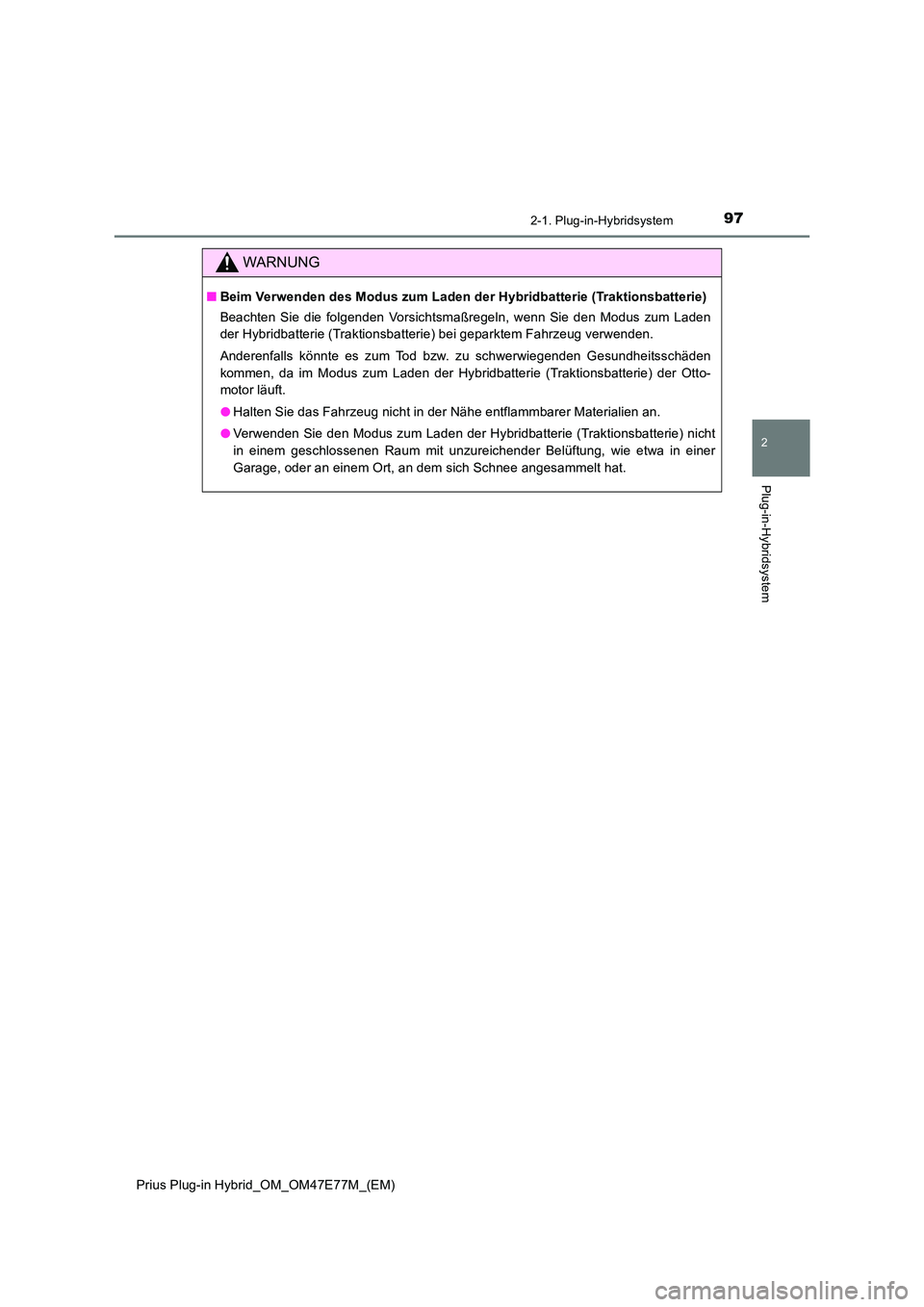

972-1. Plug-in-Hybridsystem
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
WARNUNG
QBeim Verwenden des Modus zum Laden der Hybridbatterie (Traktionsbatterie)
Beachten Sie die folgenden Vorsichtsmaßregeln, wenn Sie den Modus zum Laden
der Hybridbatterie (Traktionsbatterie) bei geparktem Fahrzeug verwenden.
Anderenfalls könnte es zum Tod bzw. zu schwerwiegenden Gesundheitsschäden
kommen, da im Modus zum Laden der Hybridbatterie (Traktionsbatterie) der Otto-
motor läuft.
O Halten Sie das Fahrzeug nicht in der Nähe entflammbarer Materialien an.
O Verwenden Sie den Modus zum Laden der Hybridbatterie (Traktionsbatterie) nicht
in einem geschlossenen Raum mit unzureichender Belüftung, wie etwa in einer
Garage, oder an einem Ort, an dem sich Schnee angesammelt hat.

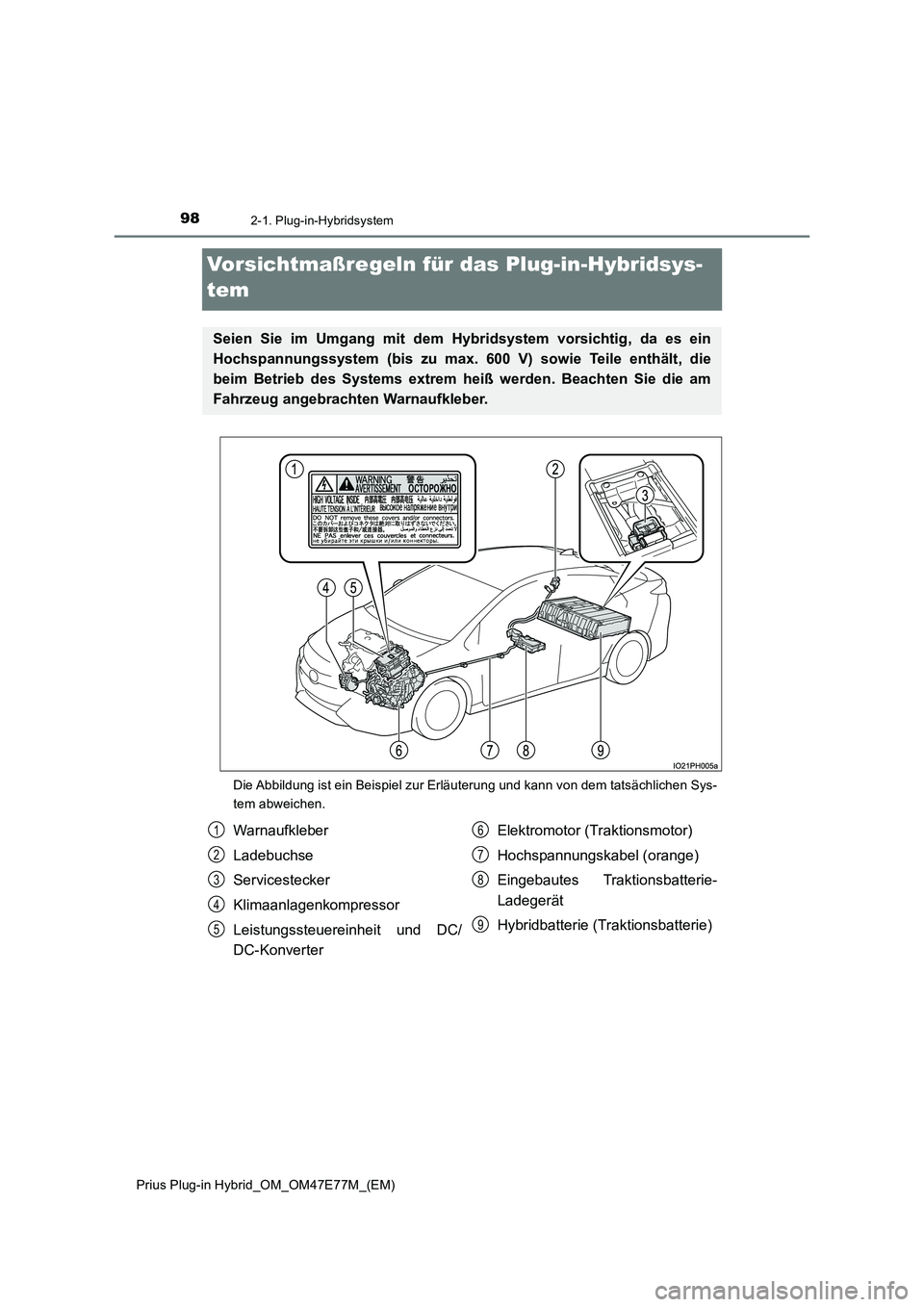

982-1. Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Vorsichtmaßregeln für das Plug-in-Hybridsys-
tem
Die Abbildung ist ein Beispiel zur Erläuterung und kann von dem tatsächlichen Sys-
tem abweichen.
Seien Sie im Umgang mit dem Hybridsystem vorsichtig, da es ein
Hochspannungssystem (bis zu max. 600 V) sowie Teile enthält, die
beim Betrieb des Systems extrem heiß werden. Beachten Sie die am
Fahrzeug angebrachten Warnaufkleber.
Warnaufkleber
Ladebuchse
Servicestecker
Klimaanlagenkompressor
Leistungssteuereinheit und DC/
DC-KonverterElektromotor (Traktionsmotor)
Hochspannungskabel (orange)
Eingebautes Traktionsbatterie-
Ladegerät
Hybridbatterie (Traktionsbatterie)1
2
3
4
5
6
7
8
9

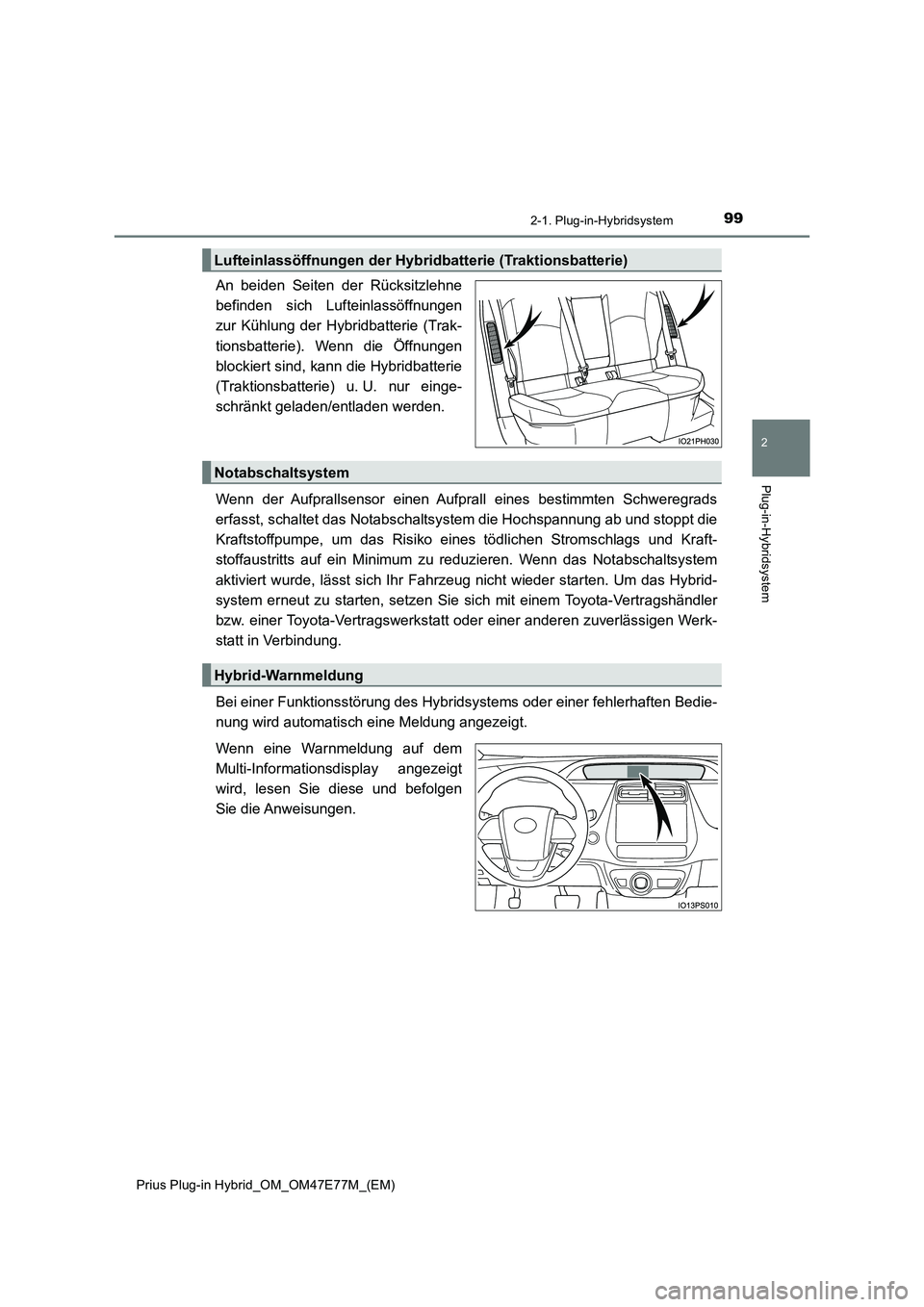

992-1. Plug-in-Hybridsystem
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
An beiden Seiten der Rücksitzlehne
befinden sich Lufteinlassöffnungen
zur Kühlung der Hybridbatterie (Trak-
tionsbatterie). Wenn die Öffnungen
blockiert sind, kann die Hybridbatterie
(Traktionsbatterie) u. U. nur einge-
schränkt geladen/entladen werden.
Wenn der Aufprallsensor einen Aufprall eines bestimmten Schweregrads
erfasst, schaltet das Notabschaltsystem die Hochspannung ab und stoppt die
Kraftstoffpumpe, um das Risiko eines tödlichen Stromschlags und Kraft-
stoffaustritts auf ein Minimum zu reduzieren. Wenn das Notabschaltsystem
aktiviert wurde, lässt sich Ihr Fahrzeug nicht wieder starten. Um das Hybrid-
system erneut zu starten, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.
Bei einer Funktionsstörung des Hybridsystems oder einer fehlerhaften Bedie-
nung wird automatisch eine Meldung angezeigt.
Wenn eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt
wird, lesen Sie diese und befolgen
Sie die Anweisungen.
Lufteinlassöffnungen der Hybridbatterie (Traktionsbatterie)
Notabschaltsystem
Hybrid-Warnmeldung

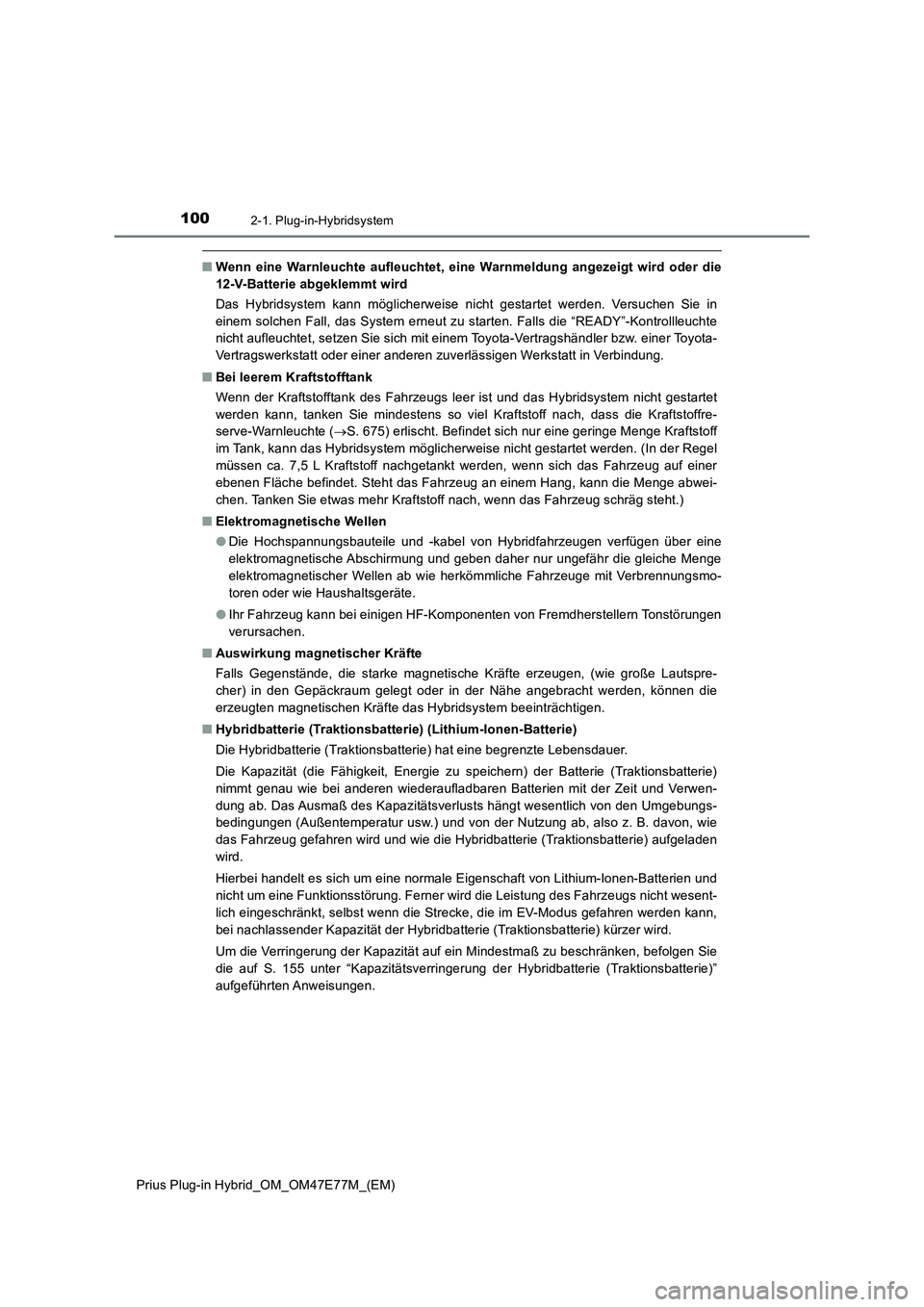

1002-1. Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
QWenn eine Warnleuchte aufleuchtet, eine Warnmeldung angezeigt wird oder die
12-V-Batterie abgeklemmt wird
Das Hybridsystem kann möglicherweise nicht gestartet werden. Versuchen Sie in
einem solchen Fall, das System erneut zu starten. Falls die “READY”-Kontrollleuchte
nicht aufleuchtet, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
QBei leerem Kraftstofftank
Wenn der Kraftstofftank des Fahrzeugs leer ist und das Hybridsystem nicht gestartet
werden kann, tanken Sie mindestens so viel Kraftstoff nach, dass die Kraftstoffre-
serve-Warnleuchte (S. 675) erlischt. Befindet sich nur eine geringe Menge Kraftstoff
im Tank, kann das Hybridsystem möglicherweise nicht gestartet werden. (In der Regel
müssen ca. 7,5 L Kraftstoff nachgetankt werden, wenn sich das Fahrzeug auf einer
ebenen Fläche befindet. Steht das Fahrzeug an einem Hang, kann die Menge abwei-
chen. Tanken Sie etwas mehr Kraftstoff nach, wenn das Fahrzeug schräg steht.)
QElektromagnetische Wellen
ODie Hochspannungsbauteile und -kabel von Hybridfahrzeugen verfügen über eine
elektromagnetische Abschirmung und geben daher nur ungefähr die gleiche Menge
elektromagnetischer Wellen ab wie herkömmliche Fahrzeuge mit Verbrennungsmo-
toren oder wie Haushaltsgeräte.
OIhr Fahrzeug kann bei einigen HF-Komponenten von Fremdherstellern Tonstörungen
verursachen.
QAuswirkung magnetischer Kräfte
Falls Gegenstände, die starke magnetische Kräfte erzeugen, (wie große Lautspre-
cher) in den Gepäckraum gelegt oder in der Nähe angebracht werden, können die
erzeugten magnetischen Kräfte das Hybridsystem beeinträchtigen.
QHybridbatterie (Traktionsbatterie) (Lithium-Ionen-Batterie)
Die Hybridbatterie (Traktionsbatterie) hat eine begrenzte Lebensdauer.
Die Kapazität (die Fähigkeit, Energie zu speichern) der Batterie (Traktionsbatterie)
nimmt genau wie bei anderen wiederaufladbaren Batterien mit der Zeit und Verwen-
dung ab. Das Ausmaß des Kapazitätsverlusts hängt wesentlich von den Umgebungs-
bedingungen (Außentemperatur usw.) und von der Nutzung ab, also z. B. davon, wie
das Fahrzeug gefahren wird und wie die Hybridbatterie (Traktionsbatterie) aufgeladen
wird.
Hierbei handelt es sich um eine normale Eigenschaft von Lithium-Ionen-Batterien und
nicht um eine Funktionsstörung. Ferner wird die Leistung des Fahrzeugs nicht wesent-
lich eingeschränkt, selbst wenn die Strecke, die im EV-Modus gefahren werden kann,
bei nachlassender Kapazität der Hybridbatterie (Traktionsbatterie) kürzer wird.
Um die Verringerung der Kapazität auf ein Mindestmaß zu beschränken, befolgen Sie
die auf S. 155 unter “Kapazitätsverringerung der Hybridbatterie (Traktionsbatterie)”
aufgeführten Anweisungen.

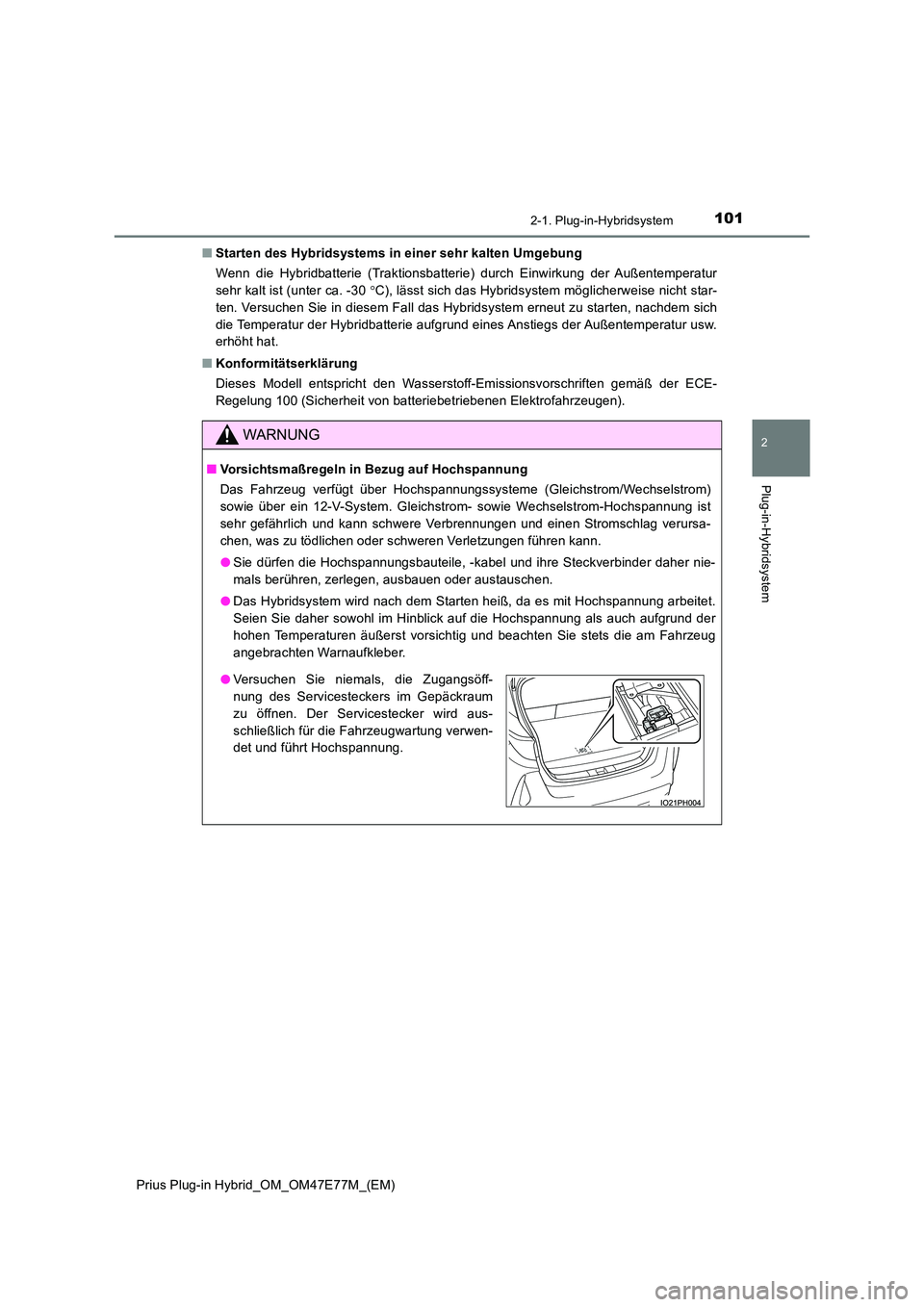

1012-1. Plug-in-Hybridsystem
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Q Starten des Hybridsystems in einer sehr kalten Umgebung
Wenn die Hybridbatterie (Traktionsbatterie) durch Einwirkung der Außentemperatur
sehr kalt ist (unter ca. -30 C), lässt sich das Hybridsystem möglicherweise nicht star-
ten. Versuchen Sie in diesem Fall das Hybridsystem erneut zu starten, nachdem sich
die Temperatur der Hybridbatterie aufgrund eines Anstiegs der Außentemperatur usw.
erhöht hat.
Q Konformitätserklärung
Dieses Modell entspricht den Wasserstoff-Emissionsvorschriften gemäß der ECE-
Regelung 100 (Sicherheit von batteriebetriebenen Elektrofahrzeugen).
WARNUNG
Q Vorsichtsmaßregeln in Bezug auf Hochspannung
Das Fahrzeug verfügt über Hochspannungssysteme (Gleichstrom/Wechselstrom)
sowie über ein 12-V-System. Gleichstrom- sowie Wechselstrom-Hochspannung ist
sehr gefährlich und kann schwere Verbrennungen und einen Stromschlag verursa-
chen, was zu tödlichen oder schweren Verletzungen führen kann.
O Sie dürfen die Hochspannungsbauteile, -kabel und ihre Steckverbinder daher nie-
mals berühren, zerlegen, ausbauen oder austauschen.
O Das Hybridsystem wird nach dem Starten heiß, da es mit Hochspannung arbeitet.
Seien Sie daher sowohl im Hinblick auf die Hochspannung als auch aufgrund der
hohen Temperaturen äußerst vorsichtig und beachten Sie stets die am Fahrzeug
angebrachten Warnaufkleber.
O Versuchen Sie niemals, die Zugangsöff-
nung des Servicesteckers im Gepäckraum
zu öffnen. Der Servicestecker wird aus-
schließlich für die Fahrzeugwartung verwen-
det und führt Hochspannung.

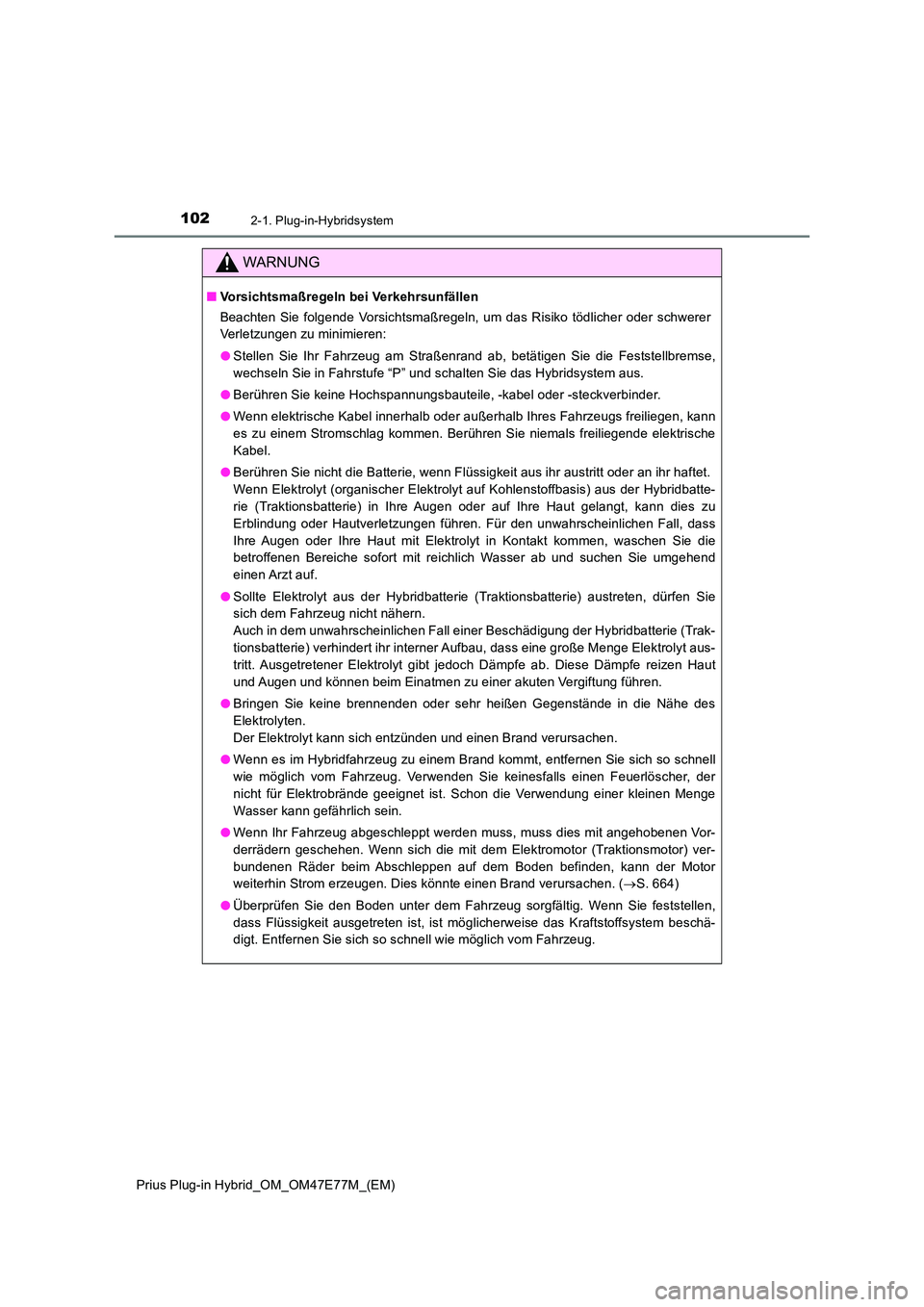

1022-1. Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
WARNUNG
QVorsichtsmaßregeln bei Verkehrsunfällen
Beachten Sie folgende Vorsichtsmaßregeln, um das Risiko tödlicher oder schwerer
Verletzungen zu minimieren:
O Stellen Sie Ihr Fahrzeug am Straßenrand ab, betätigen Sie die Feststellbremse,
wechseln Sie in Fahrstufe “P” und schalten Sie das Hybridsystem aus.
O Berühren Sie keine Hochspannungsbauteile, -kabel oder -steckverbinder.
O Wenn elektrische Kabel innerhalb oder außerhalb Ihres Fahrzeugs freiliegen, kann
es zu einem Stromschlag kommen. Berühren Sie niemals freiliegende elektrische
Kabel.
O Berühren Sie nicht die Batterie, wenn Flüssigkeit aus ihr austritt oder an ihr haftet.
Wenn Elektrolyt (organischer Elektrolyt auf Kohlenstoffbasis) aus der Hybridbatte-
rie (Traktionsbatterie) in Ihre Augen oder auf Ihre Haut gelangt, kann dies zu
Erblindung oder Hautverletzungen führen. Für den unwahrscheinlichen Fall, dass
Ihre Augen oder Ihre Haut mit Elektrolyt in Kontakt kommen, waschen Sie die
betroffenen Bereiche sofort mit reichlich Wasser ab und suchen Sie umgehend
einen Arzt auf.
O Sollte Elektrolyt aus der Hybridbatterie (Traktionsbatterie) austreten, dürfen Sie
sich dem Fahrzeug nicht nähern.
Auch in dem unwahrscheinlichen Fall einer Beschädigung der Hybridbatterie (Trak-
tionsbatterie) verhindert ihr interner Aufbau, dass eine große Menge Elektrolyt aus-
tritt. Ausgetretener Elektrolyt gibt jedoch Dämpfe ab. Diese Dämpfe reizen Haut
und Augen und können beim Einatmen zu einer akuten Vergiftung führen.
O Bringen Sie keine brennenden oder sehr heißen Gegenstände in die Nähe des
Elektrolyten.
Der Elektrolyt kann sich entzünden und einen Brand verursachen.
O Wenn es im Hybridfahrzeug zu einem Brand kommt, entfernen Sie sich so schnell
wie möglich vom Fahrzeug. Verwenden Sie keinesfalls einen Feuerlöscher, der
nicht für Elektrobrände geeignet ist. Schon die Verwendung einer kleinen Menge
Wasser kann gefährlich sein.
O Wenn Ihr Fahrzeug abgeschleppt werden muss, muss dies mit angehobenen Vor-
derrädern geschehen. Wenn sich die mit dem Elektromotor (Traktionsmotor) ver-
bundenen Räder beim Abschleppen auf dem Boden befinden, kann der Motor
weiterhin Strom erzeugen. Dies könnte einen Brand verursachen. ( S. 664)
O Überprüfen Sie den Boden unter dem Fahrzeug sorgfältig. Wenn Sie feststellen,
dass Flüssigkeit ausgetreten ist, ist möglicherweise das Kraftstoffsystem beschä-
digt. Entfernen Sie sich so schnell wie möglich vom Fahrzeug.
