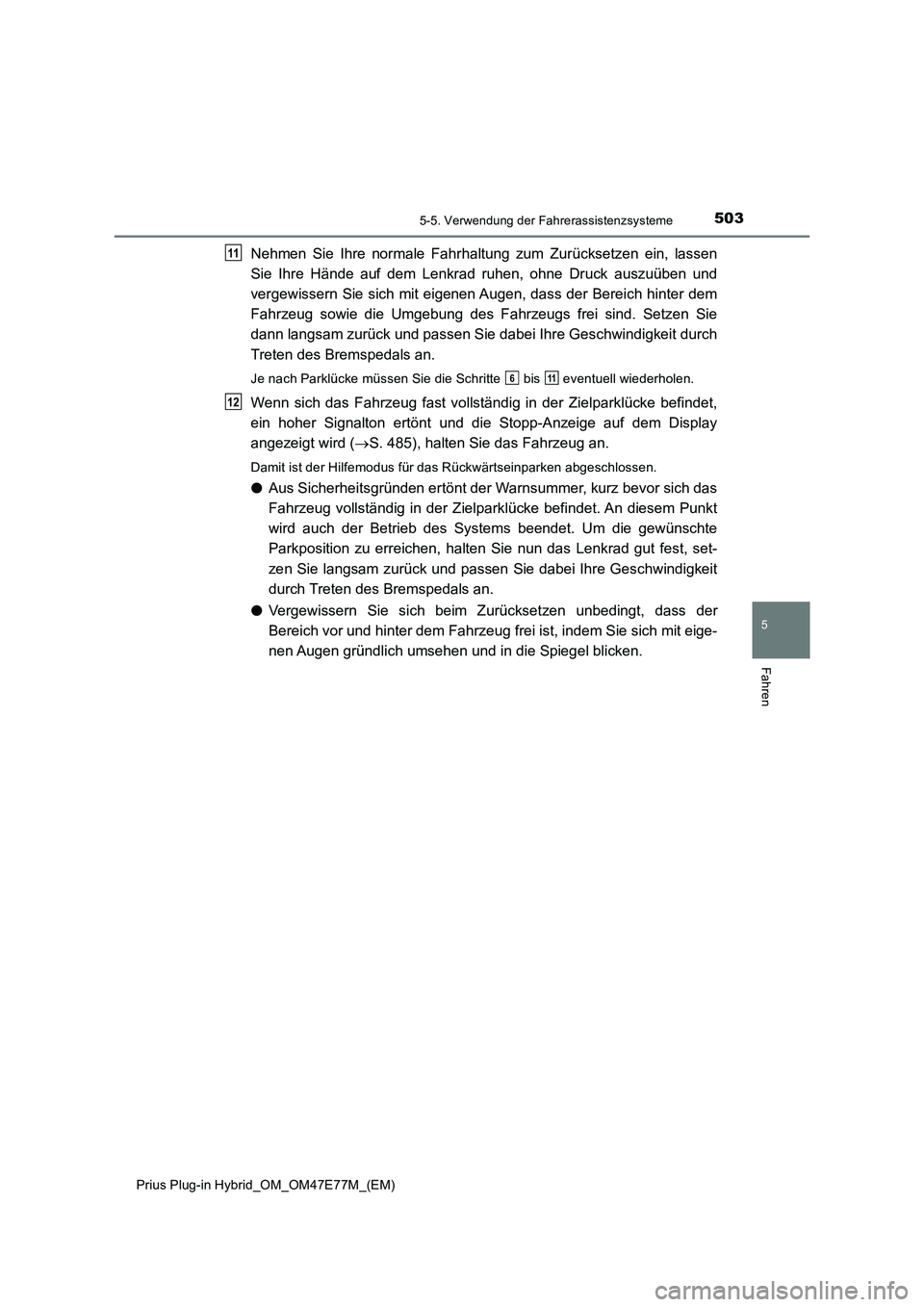

2022 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

5035-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
5
Fahren
Nehmen Sie Ihre normale Fahrhaltung zum Zurücksetzen ein, lassen
Sie Ihre Hände auf dem Lenkrad ruhen, ohne Druck auszuüben und
vergewissern Sie sich mit eigenen Augen, dass der Bereich hinter dem
Fahrzeug sowie die Umgebung des Fahrzeugs frei sind. Setzen Sie
dann langsam zurück und passen Sie dabei Ihre Geschwindigkeit durch
Treten des Bremspedals an.
Je nach Parklücke müssen Sie die Schritte bis eventuell wiederholen.
Wenn sich das Fahrzeug fast vollständig in der Zielparklücke befindet,
ein hoher Signalton ertönt und die Stopp-Anzeige auf dem Display
angezeigt wird (S. 485), halten Sie das Fahrzeug an.
Damit ist der Hilfemodus für das Rückwärtseinparken abgeschlossen.
OAus Sicherheitsgründen ertönt der Warnsummer, kurz bevor sich das
Fahrzeug vollständig in der Zielparklücke befindet. An diesem Punkt
wird auch der Betrieb des Systems beendet. Um die gewünschte
Parkposition zu erreichen, halten Sie nun das Lenkrad gut fest, set-
zen Sie langsam zurück und passen Sie dabei Ihre Geschwindigkeit
durch Treten des Bremspedals an.
OVergewissern Sie sich beim Zurücksetzen unbedingt, dass der
Bereich vor und hinter dem Fahrzeug frei ist, indem Sie sich mit eige-
nen Augen gründlich umsehen und in die Spiegel blicken.
11
611
12

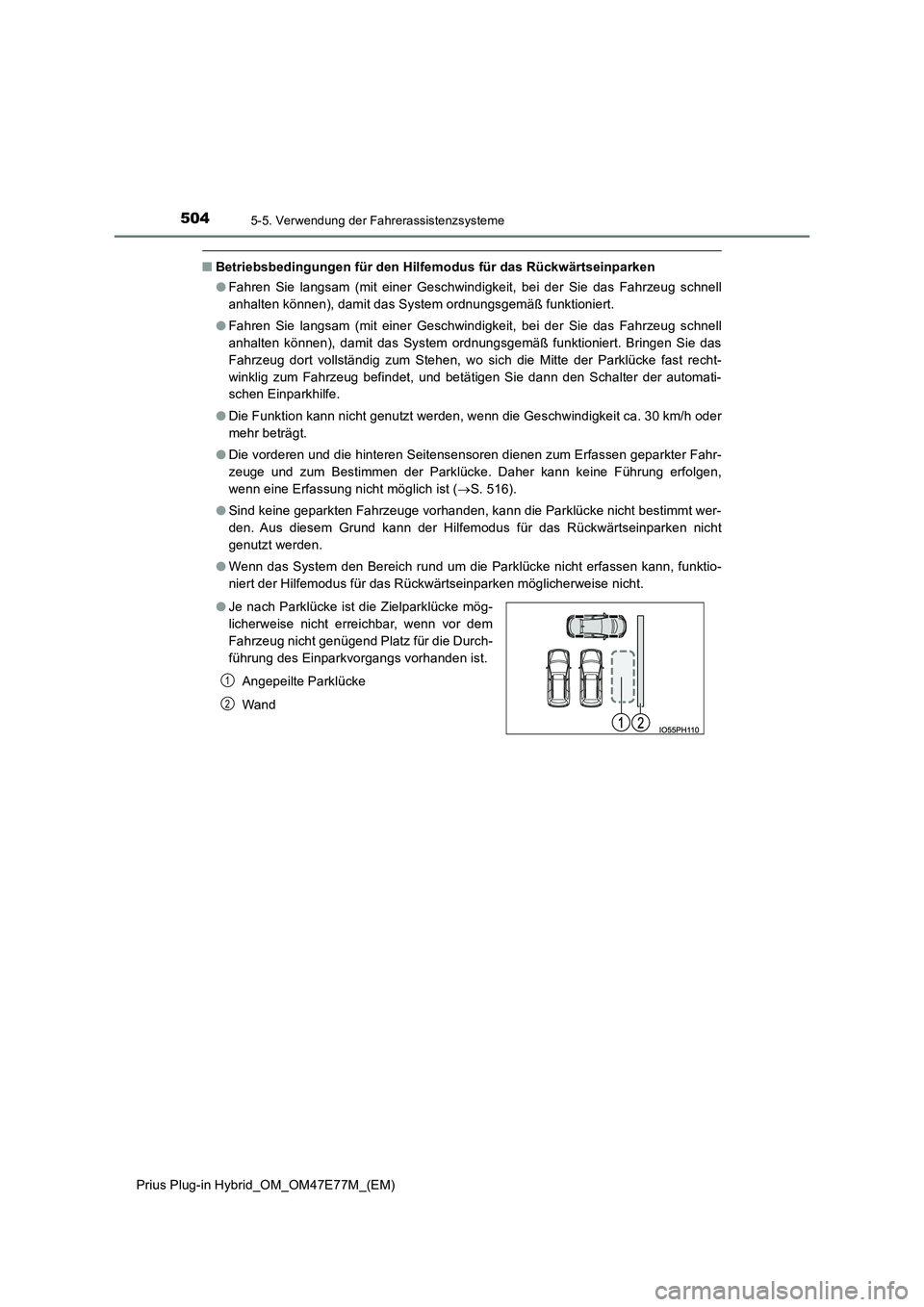

5045-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
QBetriebsbedingungen für den Hilfemodus für das Rückwärtseinparken
O Fahren Sie langsam (mit einer Geschwindigkeit, bei der Sie das Fahrzeug schnell
anhalten können), damit das System ordnungsgemäß funktioniert.
O Fahren Sie langsam (mit einer Geschwindigkeit, bei der Sie das Fahrzeug schnell
anhalten können), damit das System ordnungsgemäß funktioniert. Bringen Sie das
Fahrzeug dort vollständig zum Stehen, wo sich die Mitte der Parklücke fast recht-
winklig zum Fahrzeug befindet, und betätigen Sie dann den Schalter der automati-
schen Einparkhilfe.
O Die Funktion kann nicht genutzt werden, wenn die Geschwindigkeit ca. 30 km/h oder
mehr beträgt.
O Die vorderen und die hinteren Seitensensoren dienen zum Erfassen geparkter Fahr-
zeuge und zum Bestimmen der Parklücke. Daher kann keine Führung erfolgen,
wenn eine Erfassung nicht möglich ist ( S. 516).
O Sind keine geparkten Fahrzeuge vorhanden, kann die Parklücke nicht bestimmt wer-
den. Aus diesem Grund kann der Hilfemodus für das Rückwärtseinparken nicht
genutzt werden.
O Wenn das System den Bereich rund um die Parklücke nicht erfassen kann, funktio-
niert der Hilfemodus für das Rückwärtseinparken möglicherweise nicht.
O Je nach Parklücke ist die Zielparklücke mög-
licherweise nicht erreichbar, wenn vor dem
Fahrzeug nicht genügend Platz für die Durch-
führung des Einparkvorgangs vorhanden ist.
Angepeilte Parklücke
Wand
1
2

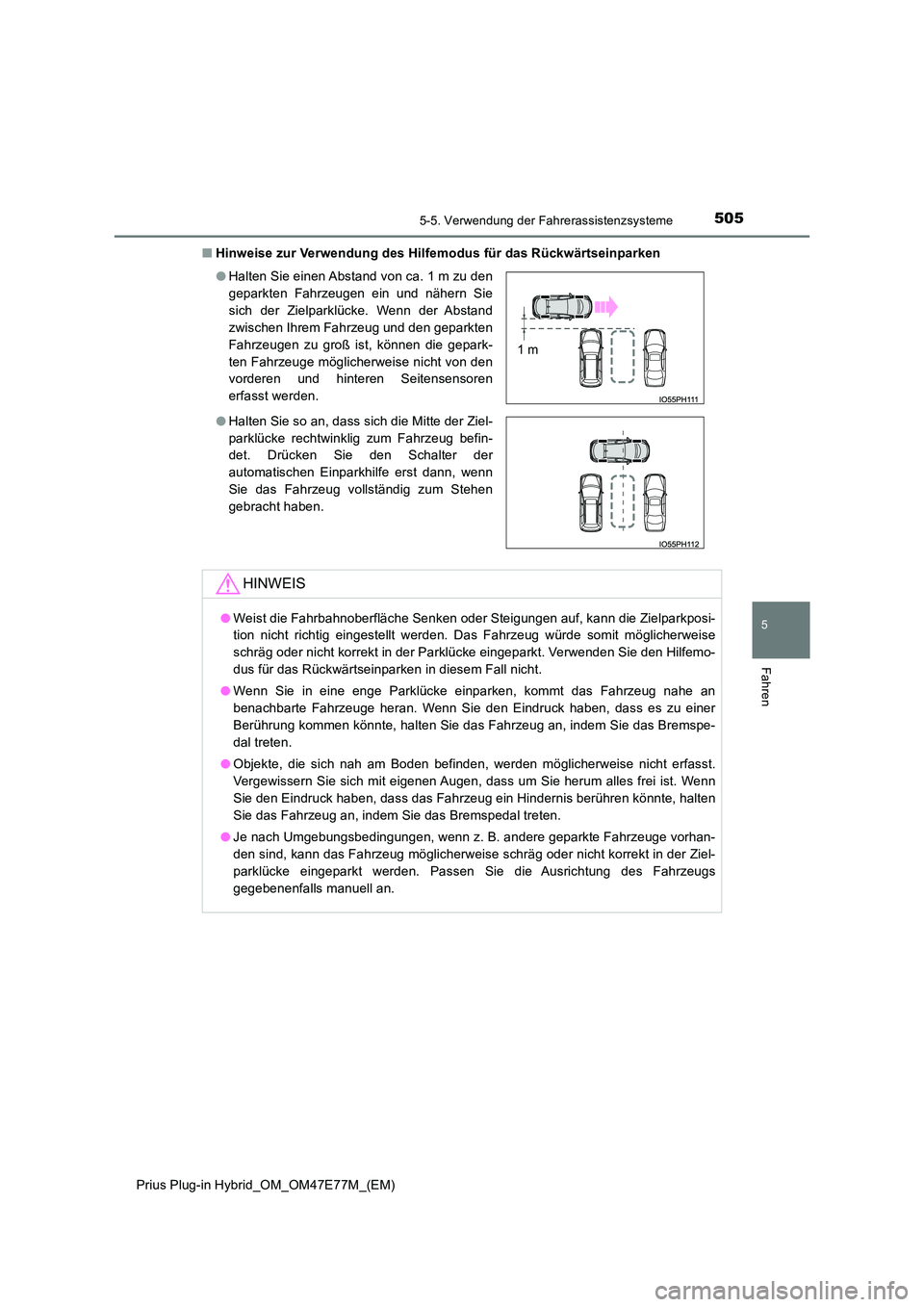

5055-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
5
Fahren
QHinweise zur Verwendung des Hilfemodus für das Rückwärtseinparken
O Halten Sie einen Abstand von ca. 1 m zu den
geparkten Fahrzeugen ein und nähern Sie
sich der Zielparklücke. Wenn der Abstand
zwischen Ihrem Fahrzeug und den geparkten
Fahrzeugen zu groß ist, können die gepark-
ten Fahrzeuge möglicherweise nicht von den
vorderen und hinteren Seitensensoren
erfasst werden.
O Halten Sie so an, dass sich die Mitte der Ziel-
parklücke rechtwinklig zum Fahrzeug befin-
det. Drücken Sie den Schalter der
automatischen Einparkhilfe erst dann, wenn
Sie das Fahrzeug vollständig zum Stehen
gebracht haben.
HINWEIS
O Weist die Fahrbahnoberfläche Senken oder Steigungen auf, kann die Zielparkposi-
tion nicht richtig eingestellt werden. Das Fahrzeug würde somit möglicherweise
schräg oder nicht korrekt in der Parklücke eingeparkt. Verwenden Sie den Hilfemo-
dus für das Rückwärtseinparken in diesem Fall nicht.
O Wenn Sie in eine enge Parklücke einparken, kommt das Fahrzeug nahe an
benachbarte Fahrzeuge heran. Wenn Sie den Eindruck haben, dass es zu einer
Berührung kommen könnte, halten Sie das Fahrzeug an, indem Sie das Bremspe-
dal treten.
O Objekte, die sich nah am Boden befinden, werden möglicherweise nicht erfasst.
Vergewissern Sie sich mit eigenen Augen, dass um Sie herum alles frei ist. Wenn
Sie den Eindruck haben, dass das Fahrzeug ein Hindernis berühren könnte, halten
Sie das Fahrzeug an, indem Sie das Bremspedal treten.
O Je nach Umgebungsbedingungen, wenn z. B. andere geparkte Fahrzeuge vorhan-
den sind, kann das Fahrzeug möglicherweise schräg oder nicht korrekt in der Ziel-
parklücke eingeparkt werden. Passen Sie die Ausrichtung des Fahrzeugs
gegebenenfalls manuell an.
1 m

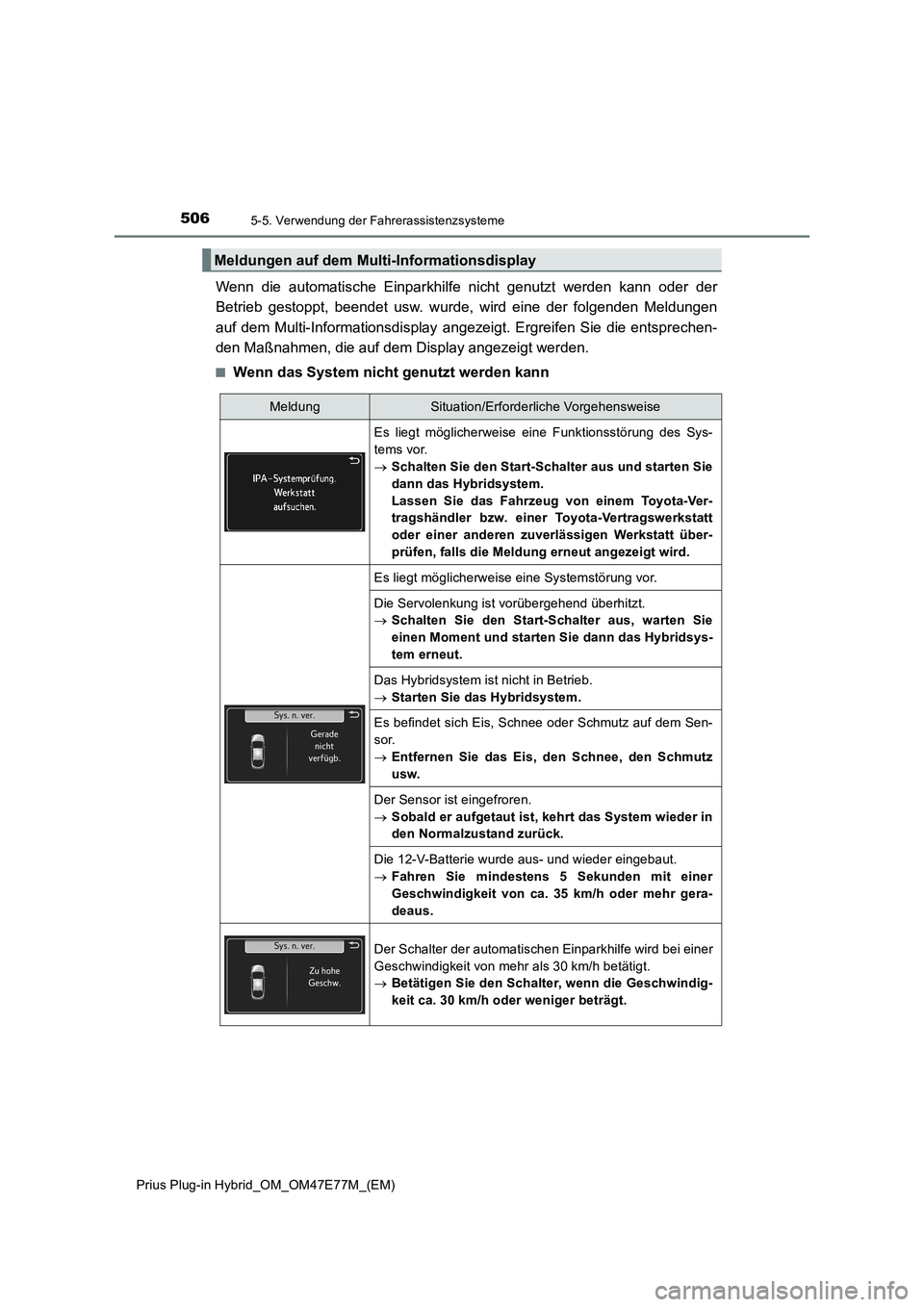

5065-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Wenn die automatische Einparkhilfe nicht genutzt werden kann oder der
Betrieb gestoppt, beendet usw. wurde, wird eine der folgenden Meldungen
auf dem Multi-Informationsdisplay angezeigt. Ergreifen Sie die entsprechen-
den Maßnahmen, die auf dem Display angezeigt werden.
QWenn das System nicht genutzt werden kann
Meldungen auf dem Multi-Informationsdisplay
MeldungSituation/Erforderliche Vorgehensweise
Es liegt möglicherweise eine Funktionsstörung des Sys-
tems vor.
Schalten Sie den Start-Schalter aus und starten Sie
dann das Hybridsystem.
Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt über-
prüfen, falls die Meldung erneut angezeigt wird.
Es liegt möglicherweise eine Systemstörung vor.
Die Servolenkung ist vorübergehend überhitzt.
Schalten Sie den Start-Schalter aus, warten Sie
einen Moment und starten Sie dann das Hybridsys-
tem erneut.
Das Hybridsystem ist nicht in Betrieb.
Starten Sie das Hybridsystem.
Es befindet sich Eis, Schnee oder Schmutz auf dem Sen-
sor.
Entfernen Sie das Eis, den Schnee, den Schmutz
usw.
Der Sensor ist eingefroren.
Sobald er aufgetaut ist, kehrt das System wieder in
den Normalzustand zurück.
Die 12-V-Batterie wurde aus- und wieder eingebaut.
Fahren Sie mindestens 5 Sekunden mit einer
Geschwindigkeit von ca. 35 km/h oder mehr gera-
deaus.
Der Schalter der automatischen Einparkhilfe wird bei einer
Geschwindigkeit von mehr als 30 km/h betätigt.
Betätigen Sie den Schalter, wenn die Geschwindig-
keit ca. 30 km/h oder weniger beträgt.

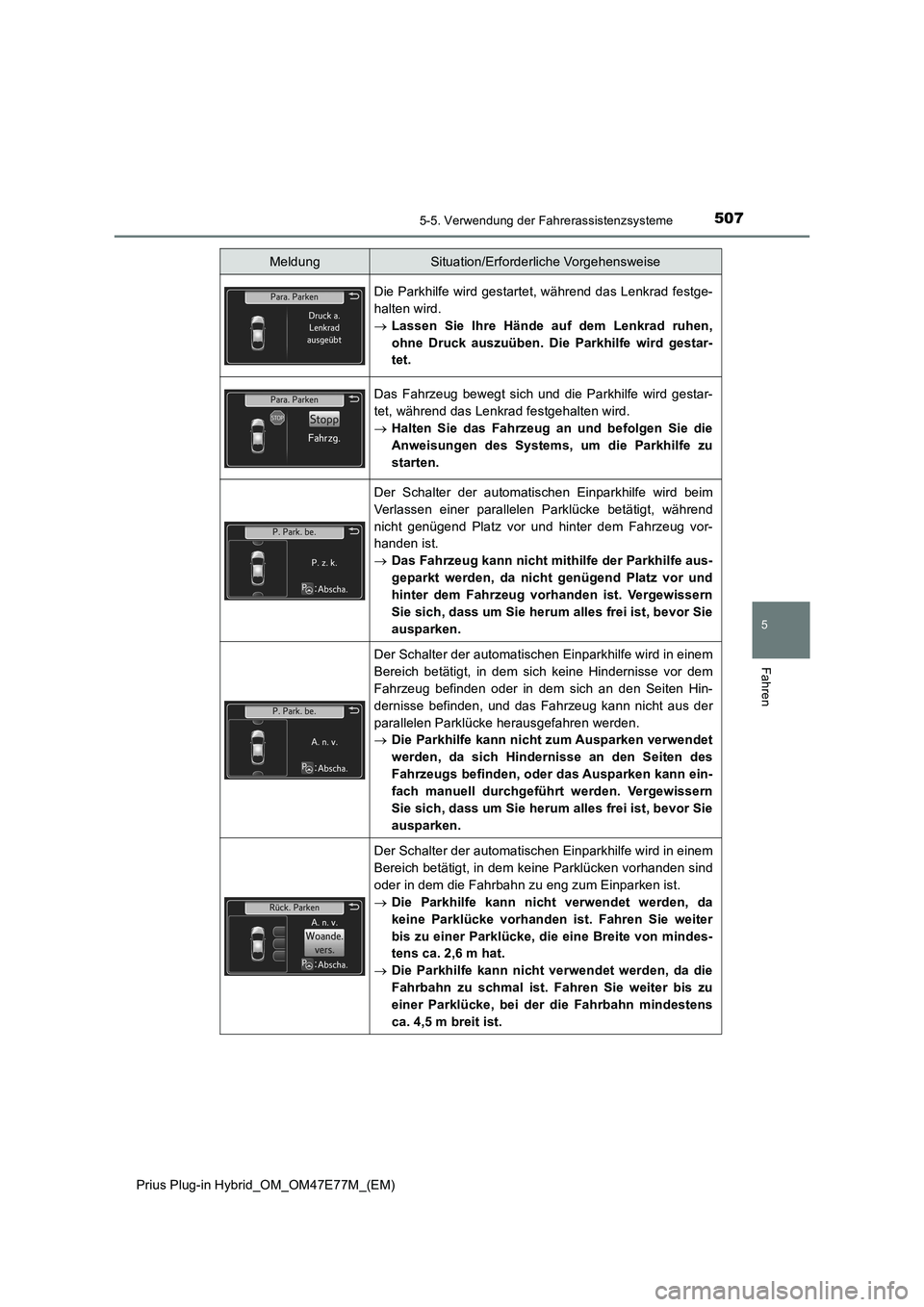

5075-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
5
Fahren
Die Parkhilfe wird gestartet, während das Lenkrad festge-
halten wird.
Lassen Sie Ihre Hände auf dem Lenkrad ruhen,
ohne Druck auszuüben. Die Parkhilfe wird gestar-
tet.
Das Fahrzeug bewegt sich und die Parkhilfe wird gestar-
tet, während das Lenkrad festgehalten wird.
Halten Sie das Fahrzeug an und befolgen Sie die
Anweisungen des Systems, um die Parkhilfe zu
starten.
Der Schalter der automatischen Einparkhilfe wird beim
Verlassen einer parallelen Parklücke betätigt, während
nicht genügend Platz vor und hinter dem Fahrzeug vor-
handen ist.
Das Fahrzeug kann nicht mithilfe der Parkhilfe aus-
geparkt werden, da nicht genügend Platz vor und
hinter dem Fahrzeug vorhanden ist. Vergewissern
Sie sich, dass um Sie herum alles frei ist, bevor Sie
ausparken.
Der Schalter der automatischen Einparkhilfe wird in einem
Bereich betätigt, in dem sich keine Hindernisse vor dem
Fahrzeug befinden oder in dem sich an den Seiten Hin-
dernisse befinden, und das Fahrzeug kann nicht aus der
parallelen Parklücke herausgefahren werden.
Die Parkhilfe kann nicht zum Ausparken verwendet
werden, da sich Hindernisse an den Seiten des
Fahrzeugs befinden, oder das Ausparken kann ein-
fach manuell durchgeführt werden. Vergewissern
Sie sich, dass um Sie herum alles frei ist, bevor Sie
ausparken.
Der Schalter der automatischen Einparkhilfe wird in einem
Bereich betätigt, in dem keine Parklücken vorhanden sind
oder in dem die Fahrbahn zu eng zum Einparken ist.
Die Parkhilfe kann nicht verwendet werden, da
keine Parklücke vorhanden ist. Fahren Sie weiter
bis zu einer Parklücke, die eine Breite von mindes-
tens ca. 2,6 m hat.
Die Parkhilfe kann nicht verwendet werden, da die
Fahrbahn zu schmal ist. Fahren Sie weiter bis zu
einer Parklücke, bei der die Fahrbahn mindestens
ca. 4,5 m breit ist.
MeldungSituation/Erforderliche Vorgehensweise

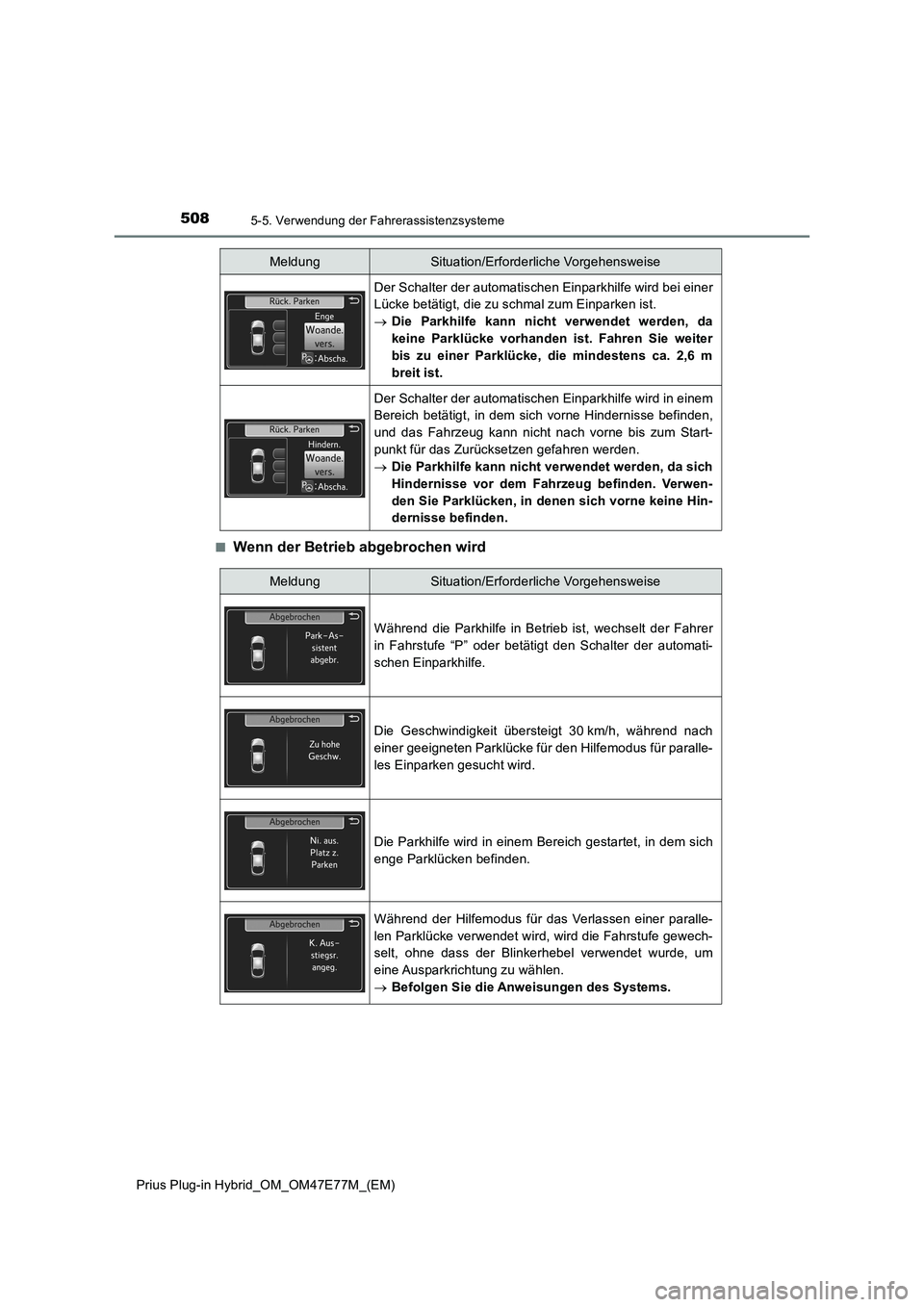

5085-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)Q
Wenn der Betrieb abgebrochen wird
Der Schalter der automatischen Einparkhilfe wird bei einer
Lücke betätigt, die zu schmal zum Einparken ist.
Die Parkhilfe kann nicht verwendet werden, da
keine Parklücke vorhanden ist. Fahren Sie weiter
bis zu einer Parklücke, die mindestens ca. 2,6 m
breit ist.
Der Schalter der automatischen Einparkhilfe wird in einem
Bereich betätigt, in dem sich vorne Hindernisse befinden,
und das Fahrzeug kann nicht nach vorne bis zum Start-
punkt für das Zurücksetzen gefahren werden.
Die Parkhilfe kann nicht verwendet werden, da sich
Hindernisse vor dem Fahrzeug befinden. Verwen-
den Sie Parklücken, in denen sich vorne keine Hin-
dernisse befinden.
MeldungSituation/Erforderliche Vorgehensweise
MeldungSituation/Erforderliche Vorgehensweise
Während die Parkhilfe in Betrieb ist, wechselt der Fahrer
in Fahrstufe “P” oder betätigt den Schalter der automati-
schen Einparkhilfe.
Die Geschwindigkeit übersteigt 30 km/h, während nach
einer geeigneten Parklücke für den Hilfemodus für paralle-
les Einparken gesucht wird.
Die Parkhilfe wird in einem Bereich gestartet, in dem sich
enge Parklücken befinden.
Während der Hilfemodus für das Verlassen einer paralle-
len Parklücke verwendet wird, wird die Fahrstufe gewech-
selt, ohne dass der Blinkerhebel verwendet wurde, um
eine Ausparkrichtung zu wählen.
Befolgen Sie die Anweisungen des Systems.

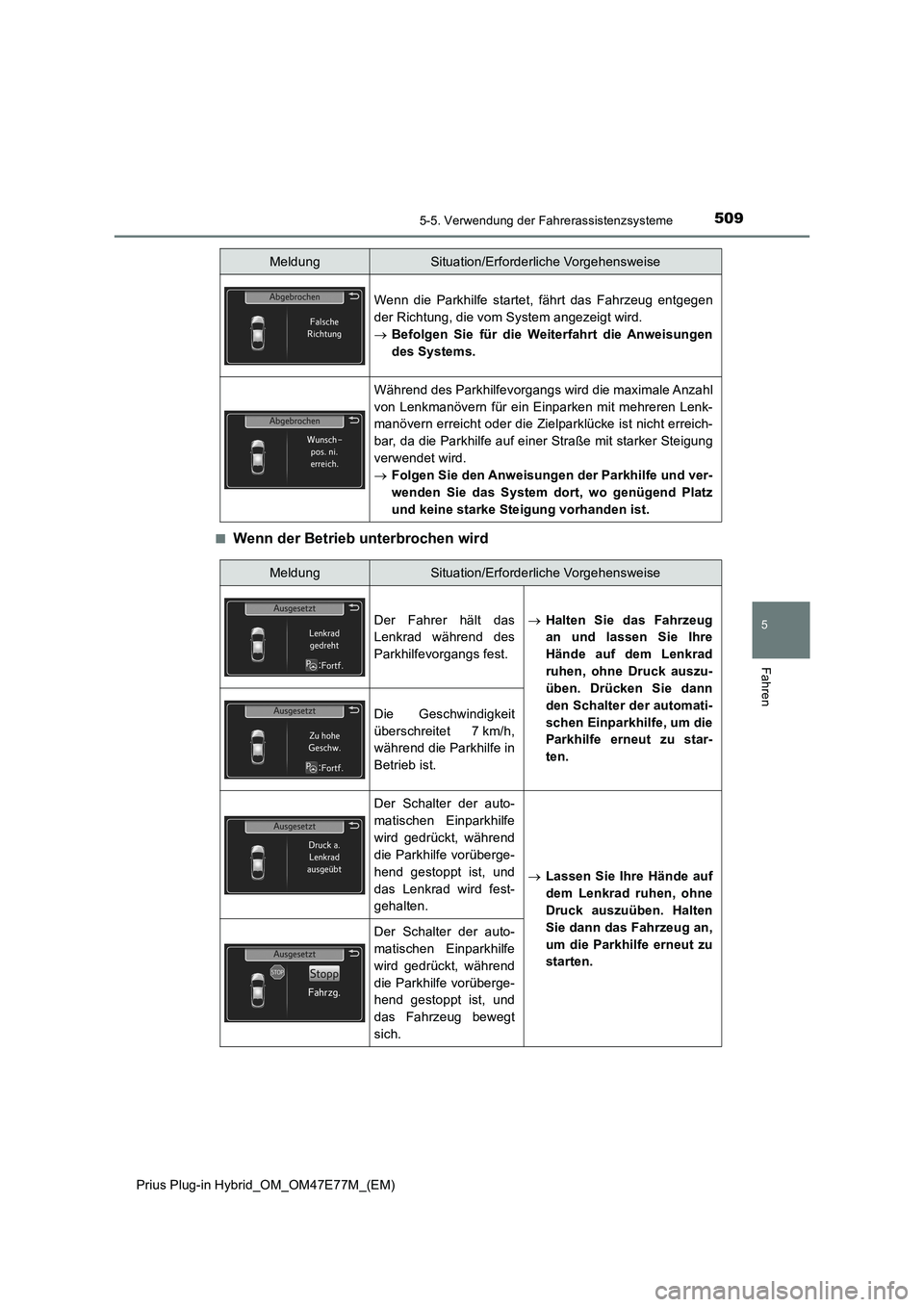

5095-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
5
Fahren
QWenn der Betrieb unterbrochen wird
Wenn die Parkhilfe startet, fährt das Fahrzeug entgegen
der Richtung, die vom System angezeigt wird.
Befolgen Sie für die Weiterfahrt die Anweisungen
des Systems.
Während des Parkhilfevorgangs wird die maximale Anzahl
von Lenkmanövern für ein Einparken mit mehreren Lenk-
manövern erreicht oder die Zielparklücke ist nicht erreich-
bar, da die Parkhilfe auf einer Straße mit starker Steigung
verwendet wird.
Folgen Sie den Anweisungen der Parkhilfe und ver-
wenden Sie das System dort, wo genügend Platz
und keine starke Steigung vorhanden ist.
MeldungSituation/Erforderliche Vorgehensweise
MeldungSituation/Erforderliche Vorgehensweise
Der Fahrer hält das
Lenkrad während des
Parkhilfevorgangs fest.Halten Sie das Fahrzeug
an und lassen Sie Ihre
Hände auf dem Lenkrad
ruhen, ohne Druck auszu-
üben. Drücken Sie dann
den Schalter der automati-
schen Einparkhilfe, um die
Parkhilfe erneut zu star-
ten.
Die Geschwindigkeit
überschreitet 7 km/h,
während die Parkhilfe in
Betrieb ist.
Der Schalter der auto-
matischen Einparkhilfe
wird gedrückt, während
die Parkhilfe vorüberge-
hend gestoppt ist, und
das Lenkrad wird fest-
gehalten.Lassen Sie Ihre Hände auf
dem Lenkrad ruhen, ohne
Druck auszuüben. Halten
Sie dann das Fahrzeug an,
um die Parkhilfe erneut zu
starten.
Der Schalter der auto-
matischen Einparkhilfe
wird gedrückt, während
die Parkhilfe vorüberge-
hend gestoppt ist, und
das Fahrzeug bewegt
sich.

5105-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Die Parkhilfe wurde vor-
übergehend gestoppt
(kann aber erneut
gestartet werden).Halten Sie das Fahrzeug
an und lassen Sie Ihre
Hände auf dem Lenkrad
ruhen, ohne Druck auszu-
üben. Drücken Sie dann
den Schalter der automati-
schen Einparkhilfe, um die
Parkhilfe erneut zu star-
ten.
Das Fahrzeug wurde zu
nah an ein Hindernis
vor dem Fahrzeug her-
angefahren.
Nachdem Sie in Fahrstufe
“R” gewechselt haben,
drücken Sie den Schalter
der automatischen Ein-
parkhilfe, um die Parkhilfe
erneut zu starten.
Das Fahrzeug wurde zu
nah an ein Hindernis
hinter dem Fahrzeug
herangefahren.
Nachdem Sie in Fahrstufe
“D” gewechselt haben,
drücken Sie den Schalter
der automatischen Ein-
parkhilfe, um die Parkhilfe
erneut zu starten.
MeldungSituation/Erforderliche Vorgehensweise
