2022 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

2553. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)Q

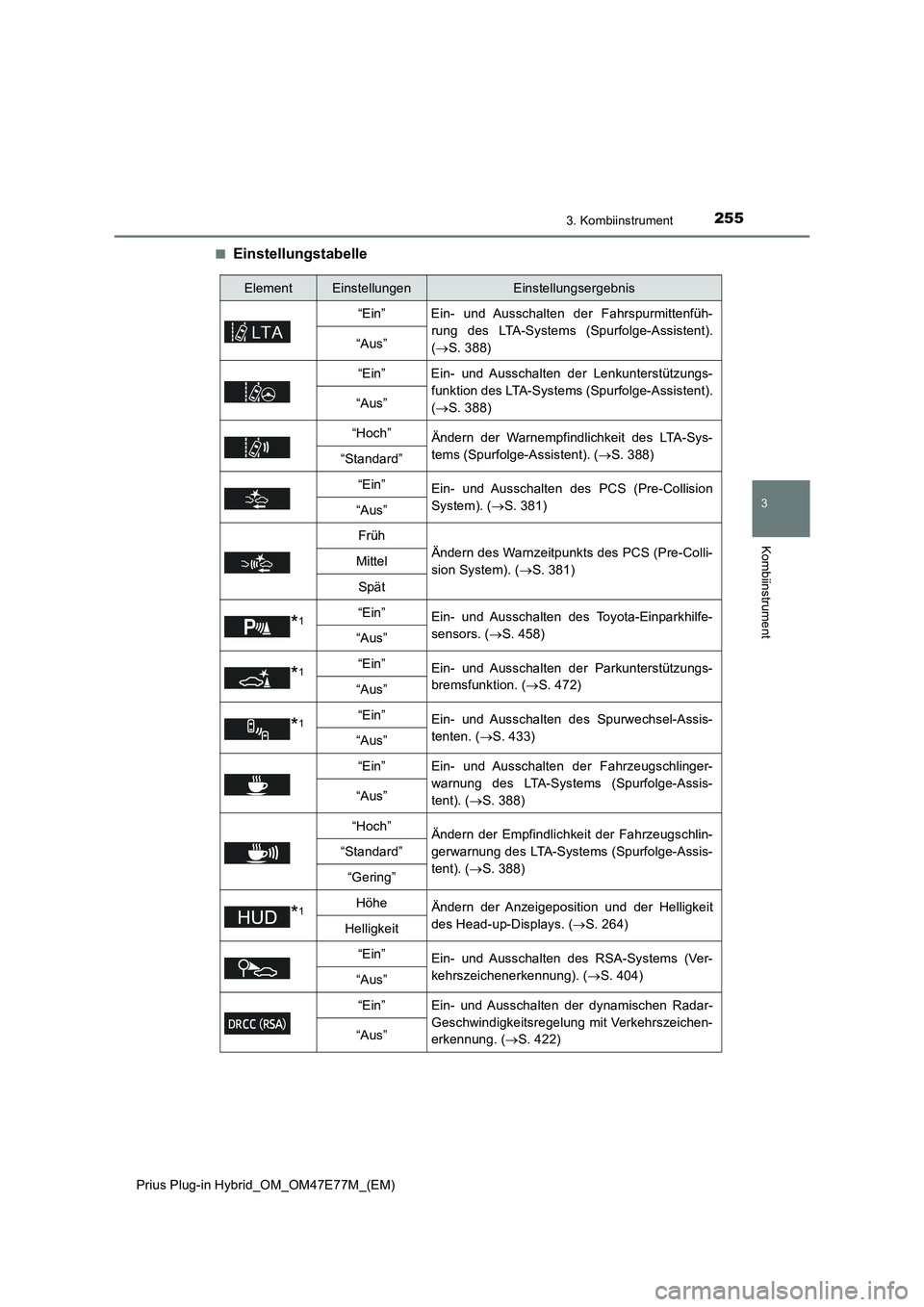

Einstellungstabelle
ElementEinstellungenEinstellungsergebnis
“Ein” Ein- und Ausschalten der Fahrspurmittenfüh-
rung des LTA-Systems (Spurfolge-Assistent).
(S. 388) “Aus”
“Ein” Ein- und Ausschalten der Lenkunterstützungs-
funktion des LTA-Systems (Spurfolge-Assistent).
(S. 388)
“Aus”
“Hoch”Ändern der Warnempfindlichkeit des LTA-Sys-
tems (Spurfolge-Assistent). (S. 388)
“Standard”
“Ein”
Ein- und Ausschalten des PCS (Pre-Collision
System). (S. 381)
“Aus”
Früh
Ändern des Warnzeitpunkts des PCS (Pre-Colli-
sion System). (S. 381)Mittel
Spät
*1“Ein”Ein- und Ausschalten des Toyota-Einparkhilfe-
sensors. (S. 458)
“Aus”
*1“Ein”Ein- und Ausschalten der Parkunterstützungs-
bremsfunktion. (S. 472)
“Aus”
*1“Ein”Ein- und Ausschalten des Spurwechsel-Assis-
tenten. (S. 433)
“Aus”
“Ein”
Ein- und Ausschalten der Fahrzeugschlinger-
warnung des LTA-Systems (Spurfolge-Assis-
tent). (S. 388)
“Aus”
“Hoch”Ändern der Empfindlichkeit der Fahrzeugschlin-
gerwarnung des LTA-Systems (Spurfolge-Assis-
tent). (S. 388)
“Standard”
“Gering”
*1HöheÄndern der Anzeigeposition und der Helligkeit
des Head-up-Displays. (S. 264)
Helligkeit
“Ein”
Ein- und Ausschalten des RSA-Systems (Ver-
kehrszeichenerkennung). (S. 404)
“Aus”
“Ein”Ein- und Ausschalten der dynamischen Radar-
Geschwindigkeitsregelung mit Verkehrszeichen-
erkennung. (S. 422)
“Aus”

2563. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
*1: Falls vorhanden
*2: Nur Fahrzeuge mit Rechtslenkung

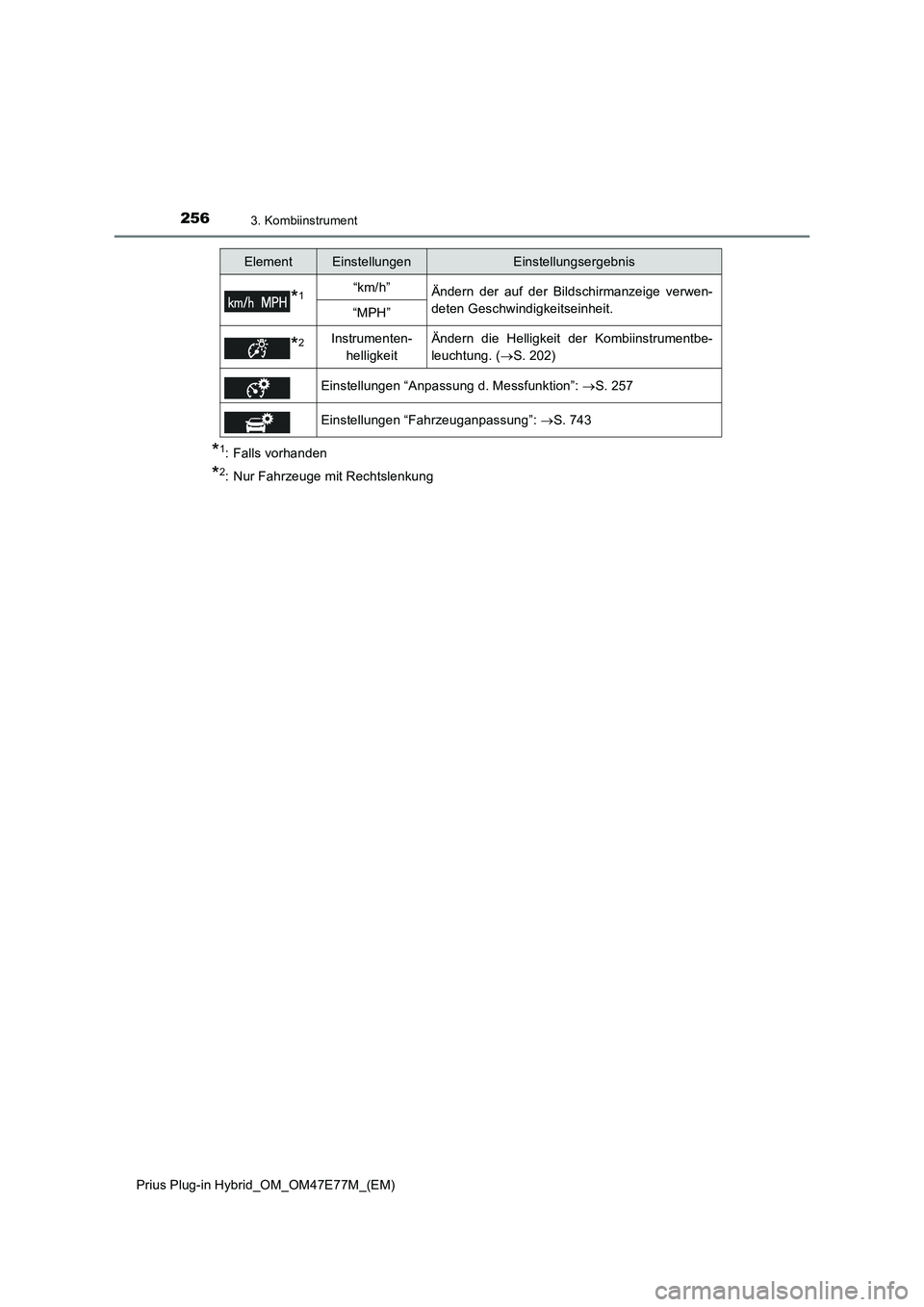

*1“km/h”Ändern der auf der Bildschirmanzeige verwen-
deten Geschwindigkeitseinheit.
“MPH”
*2Instrumenten-
helligkeitÄndern die Helligkeit der Kombiinstrumentbe-
leuchtung. (S. 202)
Einstellungen “Anpassung d. Messfunktion”: S. 257
Einstellungen “Fahrzeuganpassung”: S. 743
ElementEinstellungenEinstellungsergebnis

2573. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)Q

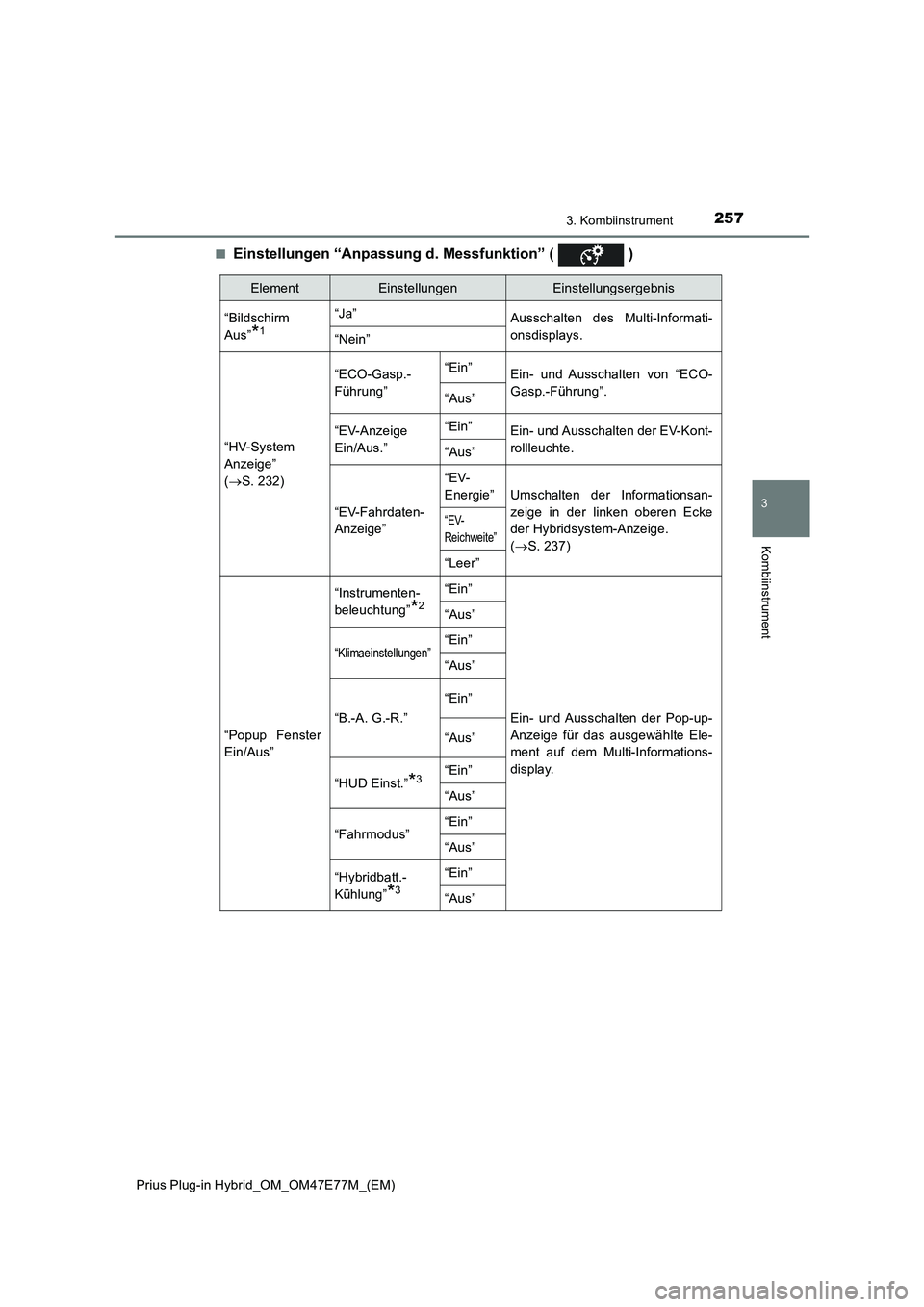

Einstellungen “Anpassung d. Messfunktion” ( )
ElementEinstellungenEinstellungsergebnis
“Bildschirm
Aus”
*1
“Ja”
Ausschalten des Multi-Informati-
onsdisplays.
“Nein”
“HV-System
Anzeige”
(S. 232)“ECO-Gasp.-
Führung”“Ein”
Ein- und Ausschalten von “ECO-
Gasp.-Führung”.
“Aus”
“EV-Anzeige
Ein/Aus.”“Ein”Ein- und Ausschalten der EV-Kont-
rollleuchte.
“Aus”
“EV-Fahrdaten-
Anzeige”
“EV-
Energie”
Umschalten der Informationsan-
zeige in der linken oberen Ecke
der Hybridsystem-Anzeige.
(S. 237)
“EV-
Reichweite”
“Leer”
“Popup Fenster
Ein/Aus”
“Instrumenten-
beleuchtung”
*2
“Ein”
Ein- und Ausschalten der Pop-up-
Anzeige für das ausgewählte Ele-
ment auf dem Multi-Informations-
display.
“Aus”
“Klimaeinstellungen”“Ein”
“Aus”
“B.-A. G.-R.”“Ein”
“Aus”
“HUD Einst.”*3“Ein”
“Aus”
“Fahrmodus”“Ein”“Aus”
“Hybridbatt.-
Kühlung”
*3
“Ein”
“Aus”

2583. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
*1: Ist der Bildschirm ausgeschaltet, kann der Einstellungsbildschirm durch Drücken
von wieder aufgerufen werden.
*2: Nur Fahrzeuge mit Linkslenkung
*3: Falls vorhanden
*4: Die zur Verfügung stehenden Display-Sprachen hängen vom jeweiligen Verkaufs-
gebiet ab.

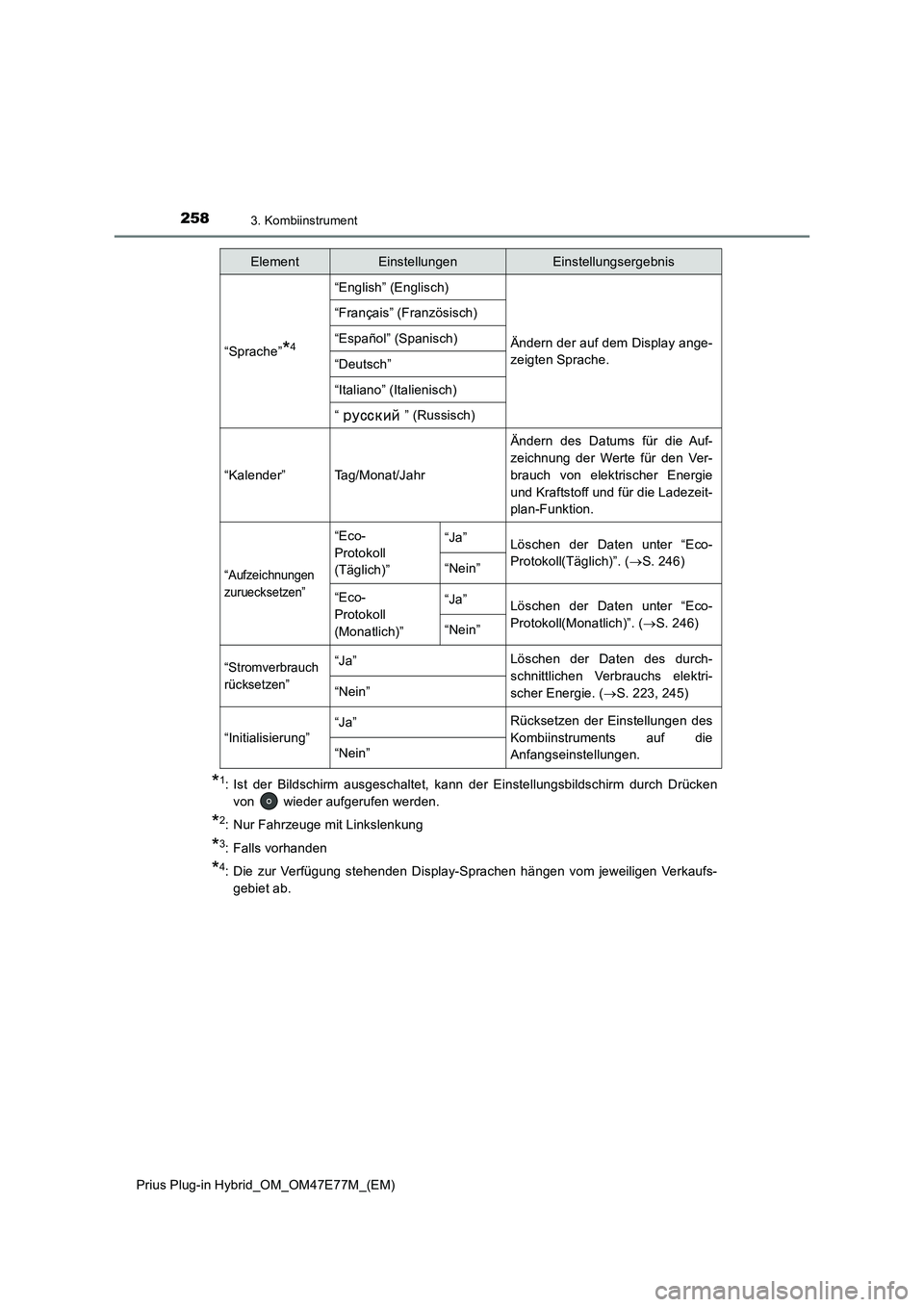

“Sprache”*4
“English” (Englisch)
Ändern der auf dem Display ange-
zeigten Sprache.
“Français” (Französisch)
“Español” (Spanisch)
“Deutsch”
“Italiano” (Italienisch)
“ ” (Russisch)
“Kalender”
Tag/Monat/Jahr
Ändern des Datums für die Auf-
zeichnung der Werte für den Ver-
brauch von elektrischer Energie
und Kraftstoff und für die Ladezeit-
plan-Funktion.
“Aufzeichnungen
zuruecksetzen”
“Eco-
Protokoll
(Täglich)”“Ja”Löschen der Daten unter “Eco-
Protokoll(Täglich)”. (S. 246)
“Nein”
“Eco-
Protokoll
(Monatlich)”“Ja”Löschen der Daten unter “Eco-
Protokoll(Monatlich)”. (S. 246)
“Nein”
“Stromverbrauch
rücksetzen”“Ja”Löschen der Daten des durch-
schnittlichen Verbrauchs elektri-
scher Energie. (S. 223, 245)
“Nein”
“Initialisierung”“Ja”Rücksetzen der Einstellungen des
Kombiinstruments auf die
Anfangseinstellungen.
“Nein”
ElementEinstellungenEinstellungsergebnis

2593. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

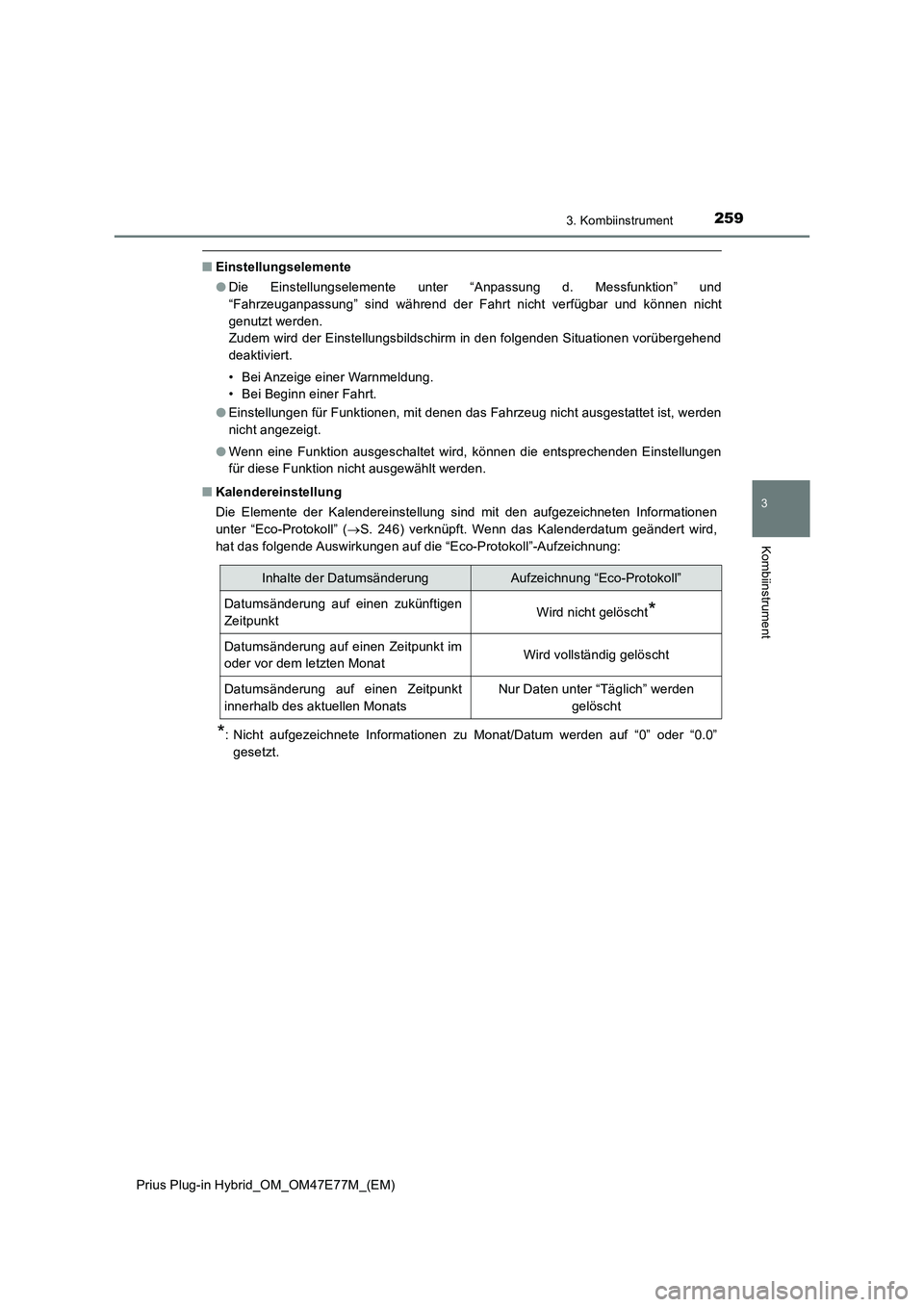

QEinstellungselemente
ODie Einstellungselemente unter “Anpassung d. Messfunktion” und
“Fahrzeuganpassung” sind während der Fahrt nicht verfügbar und können nicht
genutzt werden.
Zudem wird der Einstellungsbildschirm in den folgenden Situationen vorübergehend
deaktiviert.
• Bei Anzeige einer Warnmeldung.
• Bei Beginn einer Fahrt.
OEinstellungen für Funktionen, mit denen das Fahrzeug nicht ausgestattet ist, werden
nicht angezeigt.
OWenn eine Funktion ausgeschaltet wird, können die entsprechenden Einstellungen
für diese Funktion nicht ausgewählt werden.
QKalendereinstellung
Die Elemente der Kalendereinstellung sind mit den aufgezeichneten Informationen
unter “Eco-Protokoll” (S. 246) verknüpft. Wenn das Kalenderdatum geändert wird,
hat das folgende Auswirkungen auf die “Eco-Protokoll”-Aufzeichnung:
*: Nicht aufgezeichnete Informationen zu Monat/Datum werden auf “0” oder “0.0”
gesetzt.
Inhalte der DatumsänderungAufzeichnung “Eco-Protokoll”
Datumsänderung auf einen zukünftigen
ZeitpunktWird nicht gelöscht*
Datumsänderung auf einen Zeitpunkt im
oder vor dem letzten MonatWird vollständig gelöscht
Datumsänderung auf einen Zeitpunkt
innerhalb des aktuellen MonatsNur Daten unter “Täglich” werden
gelöscht

2603. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
WARNUNG
QVorsichtsmaßregeln beim Einrichten des Displays
Da das Hybridsystem während des Einrichtens des Displays in Betrieb sein muss,
muss das Fahrzeug an einem gut belüfteten Ort abgestellt sein. In geschlossenen
Räumen wie einer Garage können sich Abgase, darunter das giftige Kohlenmonoxid
(CO), ansammeln und ins Fahrzeug eindringen. Dies kann tödlich sein oder zu
schwerwiegenden Gesundheitsschäden führen.
HINWEIS
Q Beim Einrichten des Displays
Um ein Entladen der 12-V-Batterie zu verhindern, muss das Hybridsystem während
des Einrichtens der Displayfunktionen in Betrieb sein.

2613. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
3
Kombiinstrument

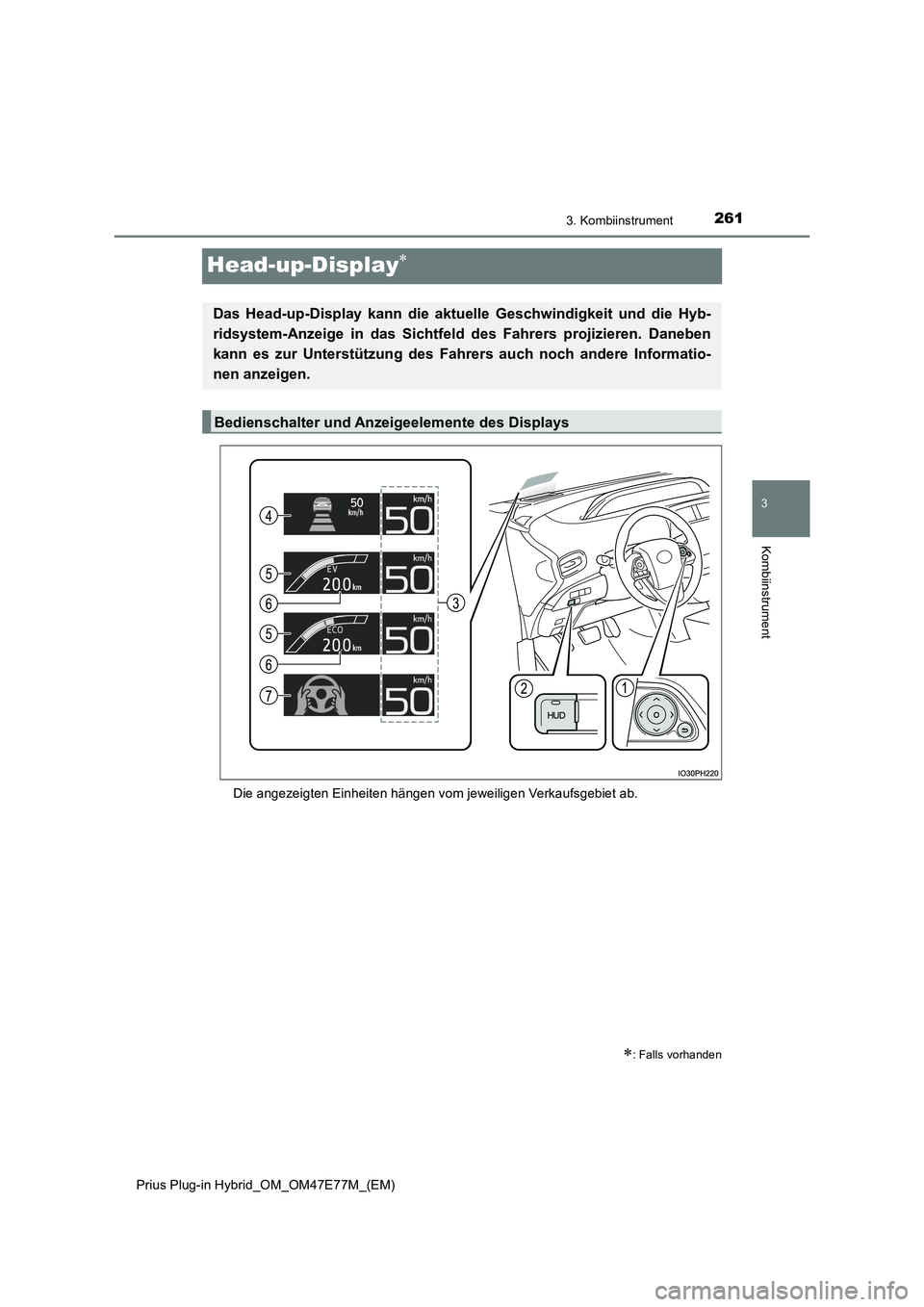

Head-up-Display
Die angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.
: Falls vorhanden
Das Head-up-Display kann die aktuelle Geschwindigkeit und die Hyb-
ridsystem-Anzeige in das Sichtfeld des Fahrers projizieren. Daneben
kann es zur Unterstützung des Fahrers auch noch andere Informatio-
nen anzeigen.
Bedienschalter und Anzeigeelemente des Displays

2623. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

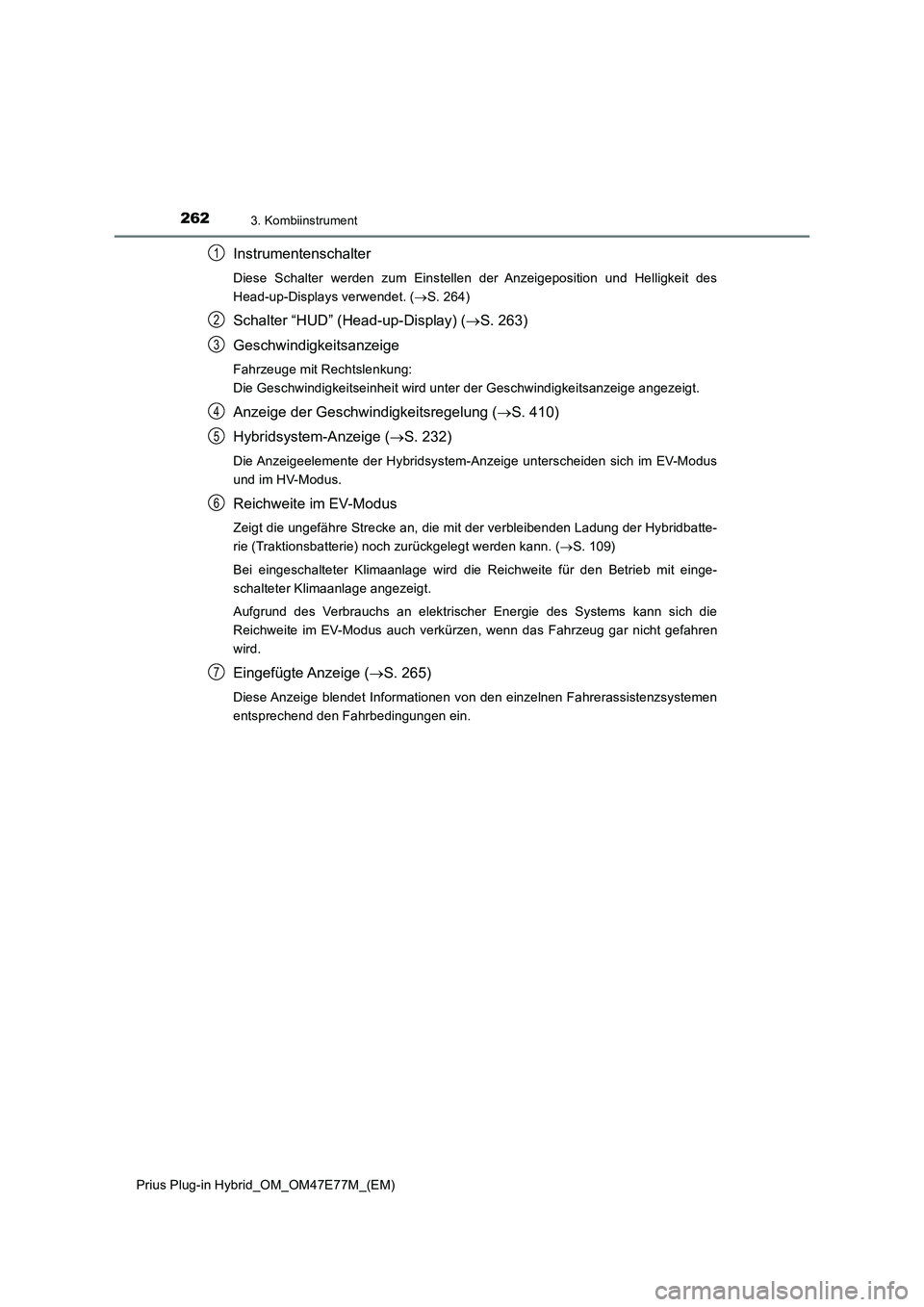

Instrumentenschalter
Diese Schalter werden zum Einstellen der Anzeigeposition und Helligkeit des
Head-up-Displays verwendet. (S. 264)
Schalter “HUD” (Head-up-Display) (S. 263)
Geschwindigkeitsanzeige
Fahrzeuge mit Rechtslenkung:
Die Geschwindigkeitseinheit wird unter der Geschwindigkeitsanzeige angezeigt.
Anzeige der Geschwindigkeitsregelung (S. 410)
Hybridsystem-Anzeige (S. 232)
Die Anzeigeelemente der Hybridsystem-Anzeige unterscheiden sich im EV-Modus
und im HV-Modus.
Reichweite im EV-Modus
Zeigt die ungefähre Strecke an, die mit der verbleibenden Ladung der Hybridbatte-
rie (Traktionsbatterie) noch zurückgelegt werden kann. (S. 109)
Bei eingeschalteter Klimaanlage wird die Reichweite für den Betrieb mit einge-
schalteter Klimaanlage angezeigt.
Aufgrund des Verbrauchs an elektrischer Energie des Systems kann sich die
Reichweite im EV-Modus auch verkürzen, wenn das Fahrzeug gar nicht gefahren
wird.
Eingefügte Anzeige (S. 265)
Diese Anzeige blendet Informationen von den einzelnen Fahrerassistenzsystemen
entsprechend den Fahrbedingungen ein.
1
2
3
4
5
6
7
