2022 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

6557-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
7
Wartung und Pflege des Fahrzeugs

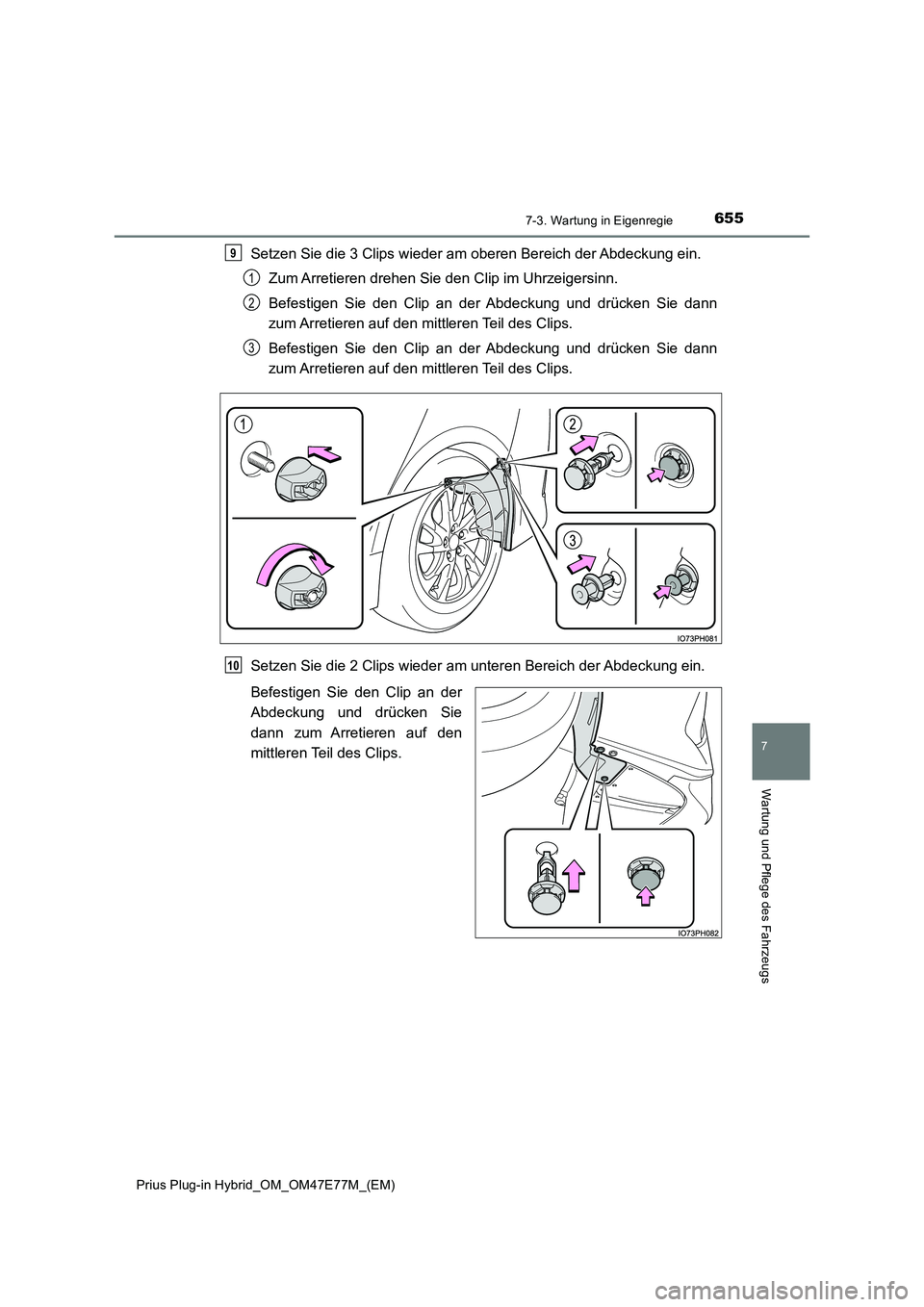

Setzen Sie die 3 Clips wieder am oberen Bereich der Abdeckung ein.
Zum Arretieren drehen Sie den Clip im Uhrzeigersinn.
Befestigen Sie den Clip an der Abdeckung und drücken Sie dann
zum Arretieren auf den mittleren Teil des Clips.
Befestigen Sie den Clip an der Abdeckung und drücken Sie dann
zum Arretieren auf den mittleren Teil des Clips.
Setzen Sie die 2 Clips wieder am unteren Bereich der Abdeckung ein.
Befestigen Sie den Clip an der
Abdeckung und drücken Sie
dann zum Arretieren auf den
mittleren Teil des Clips.
9
1
2
3
10

6567-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47E77M_(EM)Q

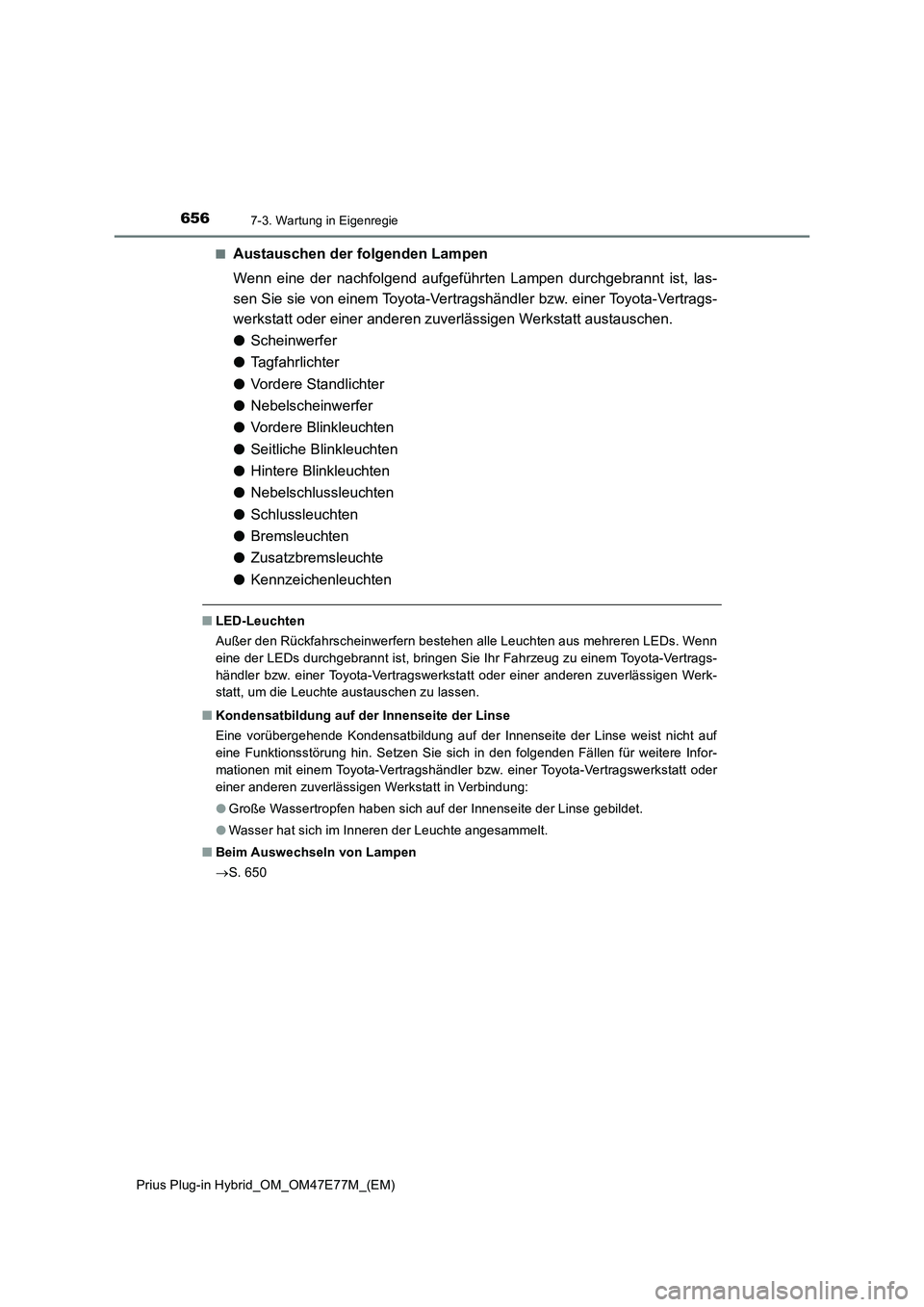

Austauschen der folgenden Lampen
Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, las-
sen Sie sie von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt austauschen.
OScheinwerfer
OTagfahrlichter
OVordere Standlichter
ONebelscheinwerfer
OVordere Blinkleuchten
OSeitliche Blinkleuchten
OHintere Blinkleuchten
ONebelschlussleuchten
OSchlussleuchten
OBremsleuchten
OZusatzbremsleuchte
OKennzeichenleuchten
QLED-Leuchten
Außer den Rückfahrscheinwerfern bestehen alle Leuchten aus mehreren LEDs. Wenn
eine der LEDs durchgebrannt ist, bringen Sie Ihr Fahrzeug zu einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt, um die Leuchte austauschen zu lassen.
QKondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Linse weist nicht auf
eine Funktionsstörung hin. Setzen Sie sich in den folgenden Fällen für weitere Infor-
mationen mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in Verbindung:
OGroße Wassertropfen haben sich auf der Innenseite der Linse gebildet.
OWasser hat sich im Inneren der Leuchte angesammelt.
QBeim Auswechseln von Lampen
S. 650

6577-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
7
Wartung und Pflege des Fahrzeugs

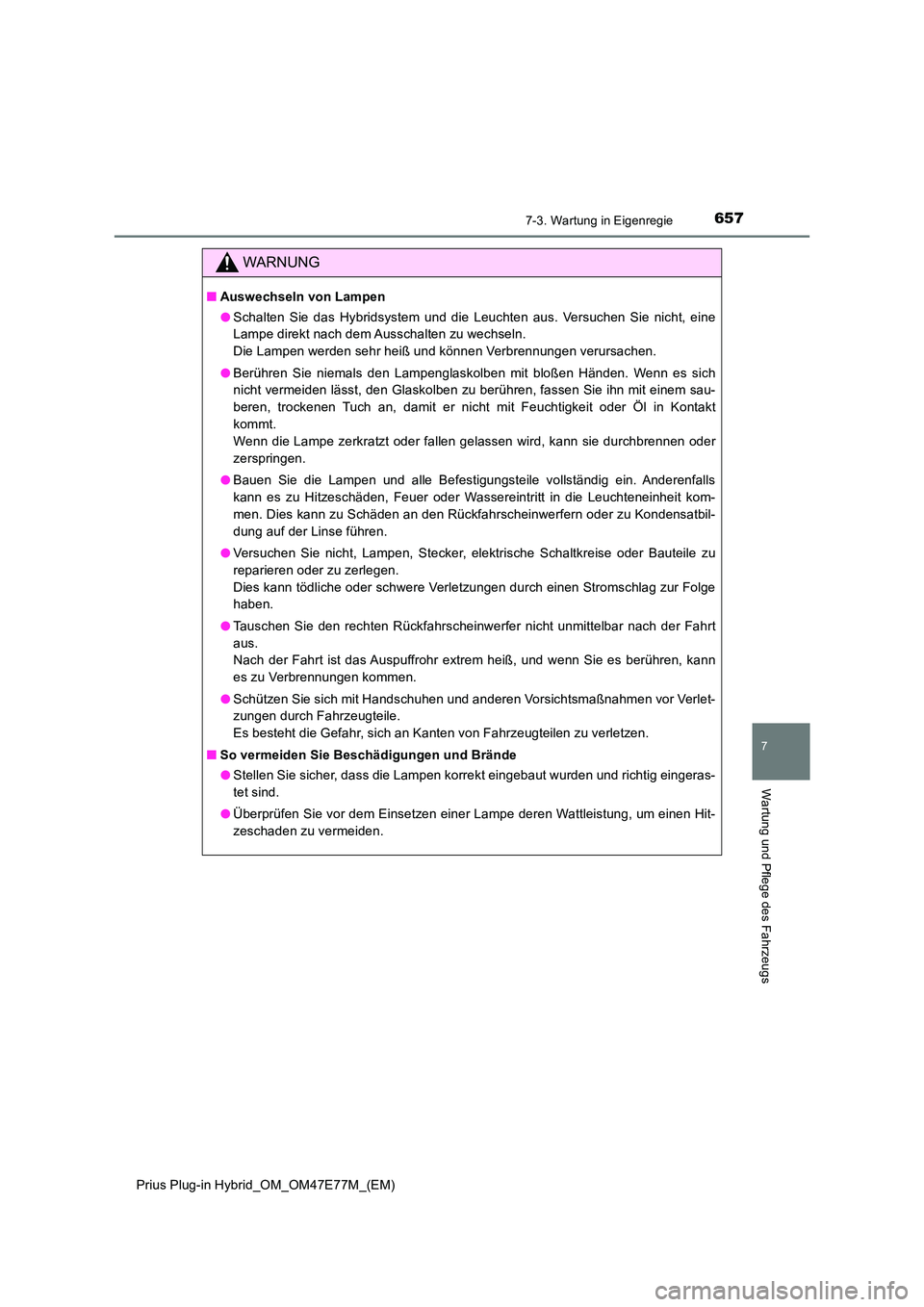

WARNUNG
QAuswechseln von Lampen
O Schalten Sie das Hybridsystem und die Leuchten aus. Versuchen Sie nicht, eine
Lampe direkt nach dem Ausschalten zu wechseln.
Die Lampen werden sehr heiß und können Verbrennungen verursachen.
O Berühren Sie niemals den Lampenglaskolben mit bloßen Händen. Wenn es sich
nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sau-
beren, trockenen Tuch an, damit er nicht mit Feuchtigkeit oder Öl in Kontakt
kommt.
Wenn die Lampe zerkratzt oder fallen gelassen wird, kann sie durchbrennen oder
zerspringen.
O Bauen Sie die Lampen und alle Befestigungsteile vollständig ein. Anderenfalls
kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Leuchteneinheit kom-
men. Dies kann zu Schäden an den Rückfahrscheinwerfern oder zu Kondensatbil-
dung auf der Linse führen.
O Versuchen Sie nicht, Lampen, Stecker, elektrische Schaltkreise oder Bauteile zu
reparieren oder zu zerlegen.
Dies kann tödliche oder schwere Verletzungen durch einen Stromschlag zur Folge
haben.
O Tauschen Sie den rechten Rückfahrscheinwerfer nicht unmittelbar nach der Fahrt
aus.
Nach der Fahrt ist das Auspuffrohr extrem heiß, und wenn Sie es berühren, kann
es zu Verbrennungen kommen.
O Schützen Sie sich mit Handschuhen und anderen Vorsichtsmaßnahmen vor Verlet-
zungen durch Fahrzeugteile.
Es besteht die Gefahr, sich an Kanten von Fahrzeugteilen zu verletzen.
Q So vermeiden Sie Beschädigungen und Brände
O Stellen Sie sicher, dass die Lampen korrekt eingebaut wurden und richtig eingeras-
tet sind.
O Überprüfen Sie vor dem Einsetzen einer Lampe deren Wattleistung, um einen Hit-
zeschaden zu vermeiden.

6587-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

659

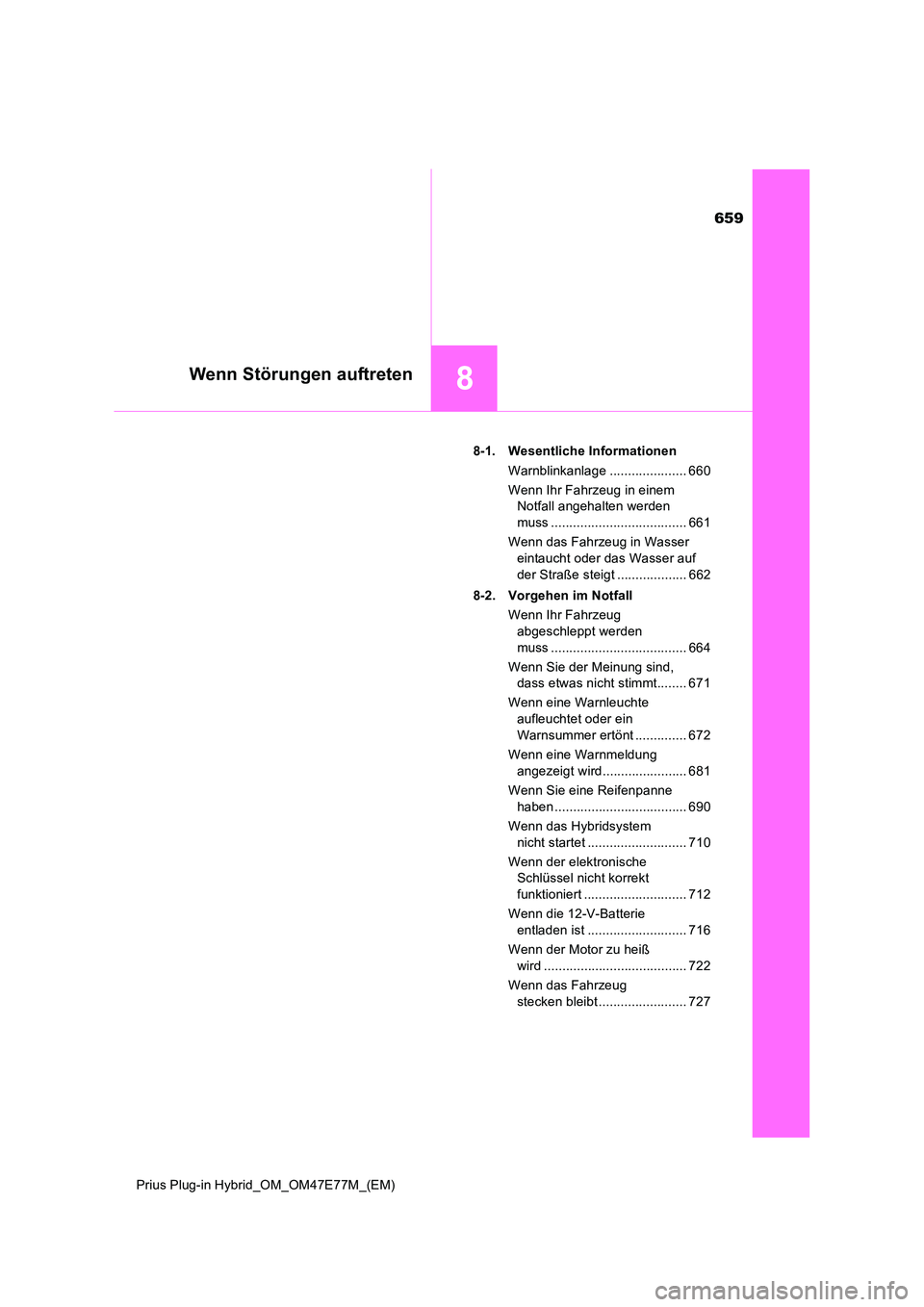

8Wenn Störungen auftreten
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
8-1. Wesentliche Informationen
Warnblinkanlage ..................... 660
Wenn Ihr Fahrzeug in einem
Notfall angehalten werden
muss ..................................... 661
Wenn das Fahrzeug in Wasser
eintaucht oder das Wasser auf
der Straße steigt ................... 662
8-2. Vorgehen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ..................................... 664
Wenn Sie der Meinung sind,
dass etwas nicht stimmt........ 671
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt .............. 672
Wenn eine Warnmeldung
angezeigt wird....................... 681
Wenn Sie eine Reifenpanne
haben .................................... 690
Wenn das Hybridsystem
nicht startet ........................... 710
Wenn der elektronische
Schlüssel nicht korrekt
funktioniert ............................ 712
Wenn die 12-V-Batterie
entladen ist ........................... 716
Wenn der Motor zu heiß
wird ....................................... 722
Wenn das Fahrzeug
stecken bleibt ........................ 727

6608-1. Wesentliche Informationen
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

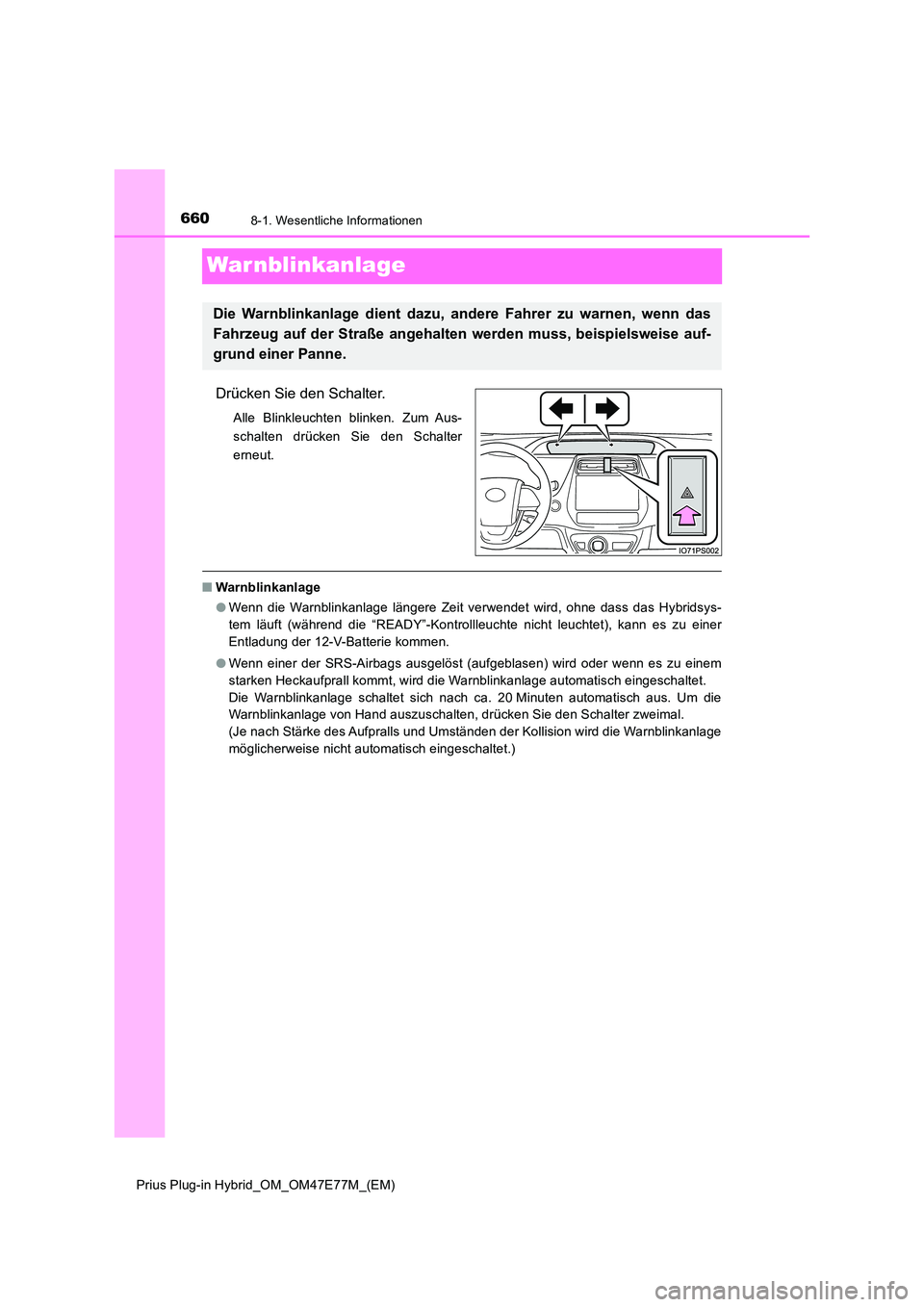

War nblinkanlage
Drücken Sie den Schalter.
Alle Blinkleuchten blinken. Zum Aus-
schalten drücken Sie den Schalter
erneut.
Q Warnblinkanlage
O Wenn die Warnblinkanlage längere Zeit verwendet wird, ohne dass das Hybridsys-
tem läuft (während die “READY”-Kontrollleuchte nicht leuchtet), kann es zu einer
Entladung der 12-V-Batterie kommen.
O Wenn einer der SRS-Airbags ausgelöst (aufgeblasen) wird oder wenn es zu einem
starken Heckaufprall kommt, wird die Warnblinkanlage automatisch eingeschaltet.
Die Warnblinkanlage schaltet sich nach ca. 20 Minuten automatisch aus. Um die
Warnblinkanlage von Hand auszuschalten, drücken Sie den Schalter zweimal.
(Je nach Stärke des Aufpralls und Umständen der Kollision wird die Warnblinkanlage
möglicherweise nicht automatisch eingeschaltet.)
Die Warnblinkanlage dient dazu, andere Fahrer zu warnen, wenn das
Fahrzeug auf der Straße angehalten werden muss, beispielsweise auf-
grund einer Panne.

6618-1. Wesentliche Informationen
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
8
Wenn Störungen auftreten
Wenn Ihr Fahrzeug in einem Notfall angehalten
werden muss
Halten Sie das Bremspedal ununterbrochen mit beiden Füßen fest getre-
ten.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des
Fahrzeugs erforderlichen Kraftaufwand erhöht.
Schalten Sie in Fahrstufe “N”.
Wenn in Fahrstufe “N” geschaltet wurde
Halten Sie das Fahrzeug nach Herabsetzen der Geschwindigkeit an einer
sicheren Stelle neben der Straße an.
Schalten Sie das Hybridsystem aus.
Wenn nicht in Fahrstufe “N” geschaltet werden kann
Halten Sie das Bremspedal mit beiden Füßen weiterhin fest getreten, um
die Geschwindigkeit so weit wie möglich zu verringern.
Um das Hybridsystem auszuschal-
ten, halten Sie den Start-Schalter
mindestens 2 Sekunden lang
gedrückt oder drücken Sie den
Schalter kurz 3-mal oder öfter in
Folge.
Halten Sie das Fahrzeug an einer sicheren Stelle neben der Straße an.
Wenn es in einem Notfall nicht möglich sein sollte, das Fahrzeug auf
normale Art anzuhalten, gehen Sie folgendermaßen vor:
1
2
3
4
3
Mindestens 2 Sekunden gedrückt
halten oder 3-mal oder öfter kurz
drücken
4
WARNUNG
Q Wenn das Hybridsystem während der Fahrt ausgeschaltet werden muss
Die Servolenkung arbeitet dann nicht mehr und der Kraftaufwand beim Drehen des
Lenkrads ist größer. Bremsen Sie so weit wie möglich ab, bevor Sie das Hybridsys-
tem ausschalten.
5

6628-1. Wesentliche Informationen
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

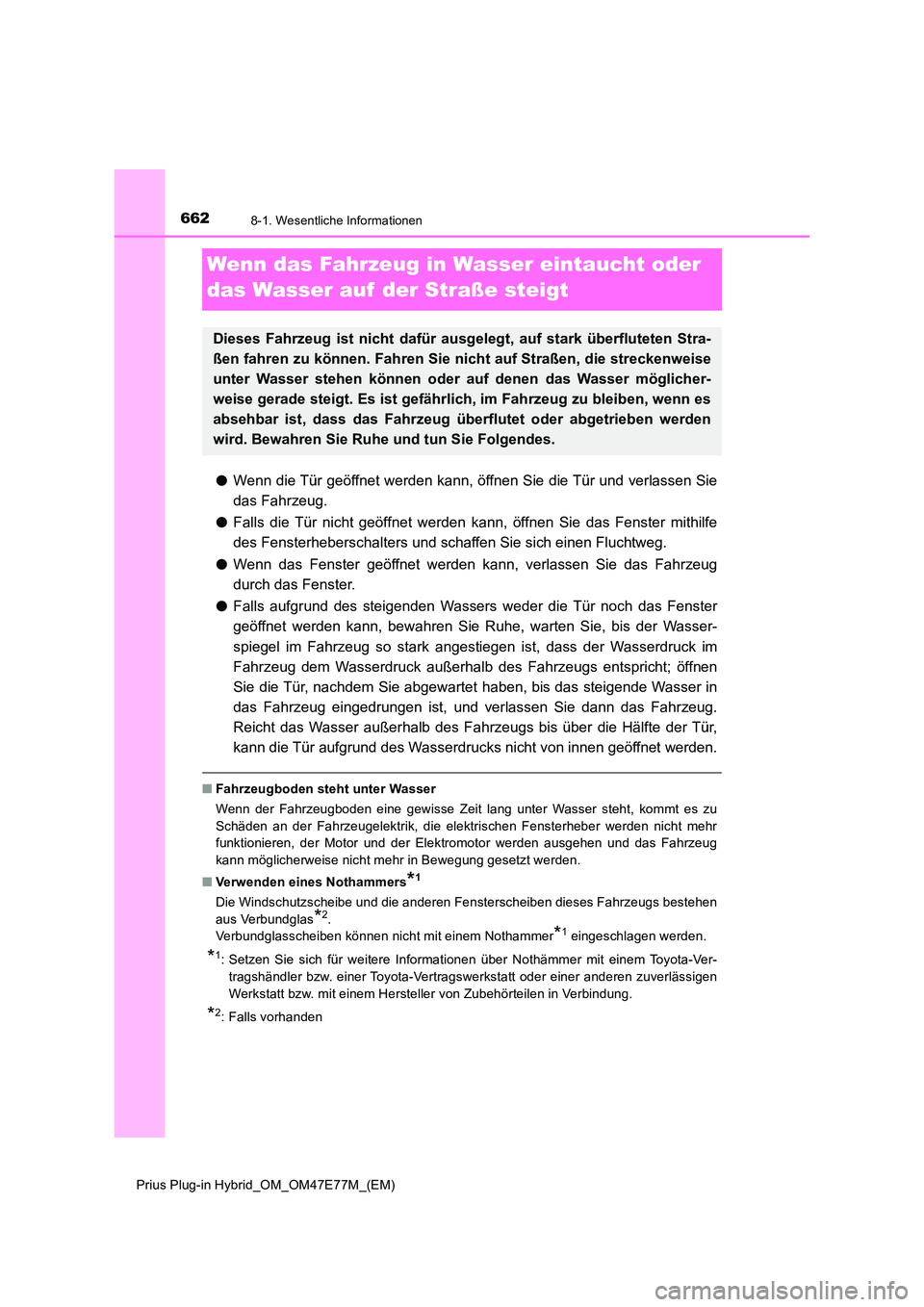

Wenn das Fahrzeug in Wasser eintaucht oder
das Wasser auf der Straße steigt
O Wenn die Tür geöffnet werden kann, öffnen Sie die Tür und verlassen Sie
das Fahrzeug.
O Falls die Tür nicht geöffnet werden kann, öffnen Sie das Fenster mithilfe
des Fensterheberschalters und schaffen Sie sich einen Fluchtweg.
O Wenn das Fenster geöffnet werden kann, verlassen Sie das Fahrzeug
durch das Fenster.
O Falls aufgrund des steigenden Wassers weder die Tür noch das Fenster
geöffnet werden kann, bewahren Sie Ruhe, warten Sie, bis der Wasser-
spiegel im Fahrzeug so stark angest iegen ist, dass der Wasserdruck im
Fahrzeug dem Wasserdruck außerhalb des Fahrzeugs entspricht; öffnen
Sie die Tür, nachdem Sie abgewartet haben, bis das steigende Wasser in
das Fahrzeug eingedrungen ist, und verlassen Sie dann das Fahrzeug.
Reicht das Wasser außerhalb des Fahrzeugs bis über die Hälfte der Tür,
kann die Tür aufgrund des Wasserdrucks nicht von innen geöffnet werden.
Q Fahrzeugboden steht unter Wasser
Wenn der Fahrzeugboden eine gewisse Zeit lang unter Wasser steht, kommt es zu
Schäden an der Fahrzeugelektrik, die elektrischen Fensterheber werden nicht mehr
funktionieren, der Motor und der Elektromotor werden ausgehen und das Fahrzeug
kann möglicherweise nicht mehr in Bewegung gesetzt werden.
Q Verwenden eines Nothammers*1
Die Windschutzscheibe und die anderen Fensterscheiben dieses Fahrzeugs bestehen
aus Verbundglas*2.
Verbundglasscheiben können nicht mit einem Nothammer*1 eingeschlagen werden.
*1: Setzen Sie sich für weitere Informationen über Nothämmer mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt bzw. mit einem Hersteller von Zubehörteilen in Verbindung.
*2: Falls vorhanden
Dieses Fahrzeug ist nicht dafür ausgelegt, auf stark überfluteten Stra-
ßen fahren zu können. Fahren Sie nicht auf Straßen, die streckenweise
unter Wasser stehen können oder auf denen das Wasser möglicher-
weise gerade steigt. Es ist gefährlich, im Fahrzeug zu bleiben, wenn es
absehbar ist, dass das Fahrzeug überflutet oder abgetrieben werden
wird. Bewahren Sie Ruhe und tun Sie Folgendes.
