2022 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

6477-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
7
Wartung und Pflege des Fahrzeugs

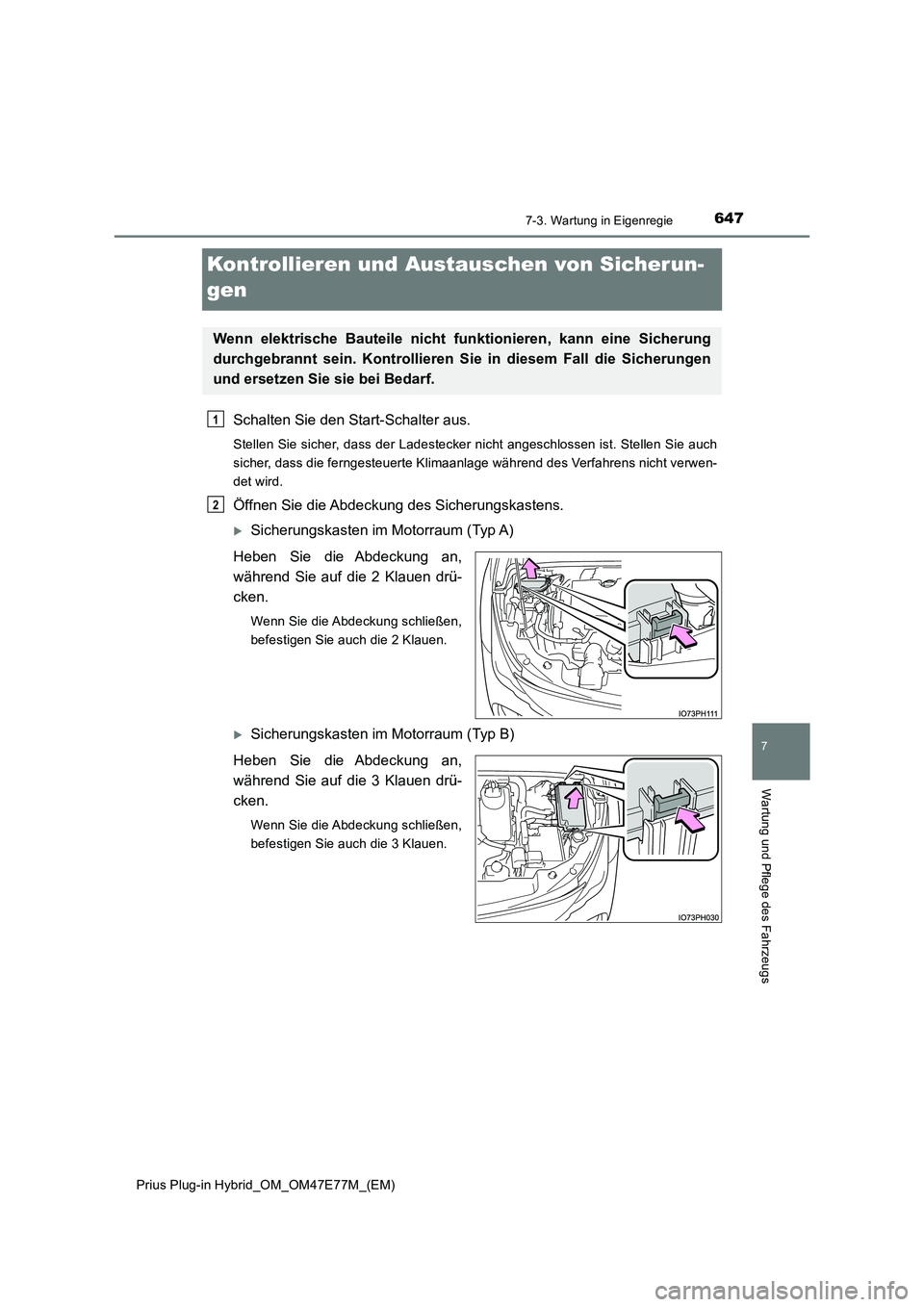

Kontrollieren und Austauschen von Sicherun-
gen
Schalten Sie den Start-Schalter aus.
Stellen Sie sicher, dass der Ladestecker nicht angeschlossen ist. Stellen Sie auch
sicher, dass die ferngesteuerte Klimaanlage während des Verfahrens nicht verwen-
det wird.
Öffnen Sie die Abdeckung des Sicherungskastens.
Sicherungskasten im Motorraum (Typ A)
Heben Sie die Abdeckung an,
während Sie auf die 2 Klauen drü-
cken.
Wenn Sie die Abdeckung schließen,
befestigen Sie auch die 2 Klauen.
Sicherungskasten im Motorraum (Typ B)
Heben Sie die Abdeckung an,
während Sie auf die 3 Klauen drü-
cken.
Wenn Sie die Abdeckung schließen,
befestigen Sie auch die 3 Klauen.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2

6487-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

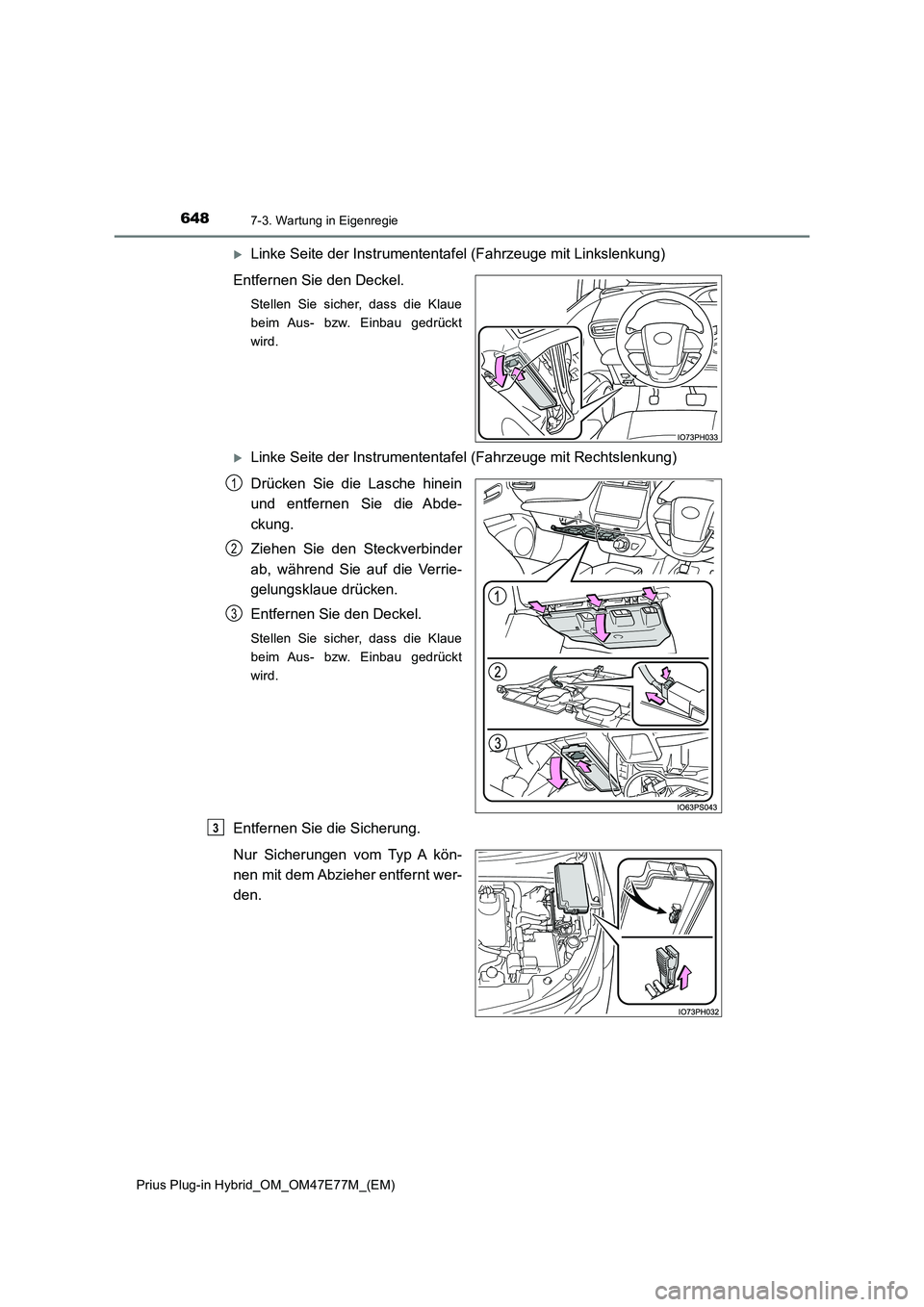

Linke Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Stellen Sie sicher, dass die Klaue
beim Aus- bzw. Einbau gedrückt
wird.
Linke Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Drücken Sie die Lasche hinein
und entfernen Sie die Abde-
ckung.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Entfernen Sie den Deckel.
Stellen Sie sicher, dass die Klaue
beim Aus- bzw. Einbau gedrückt
wird.
Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A kön-
nen mit dem Abzieher entfernt wer-
den.
1
2
3
3

6497-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
7
Wartung und Pflege des Fahrzeugs

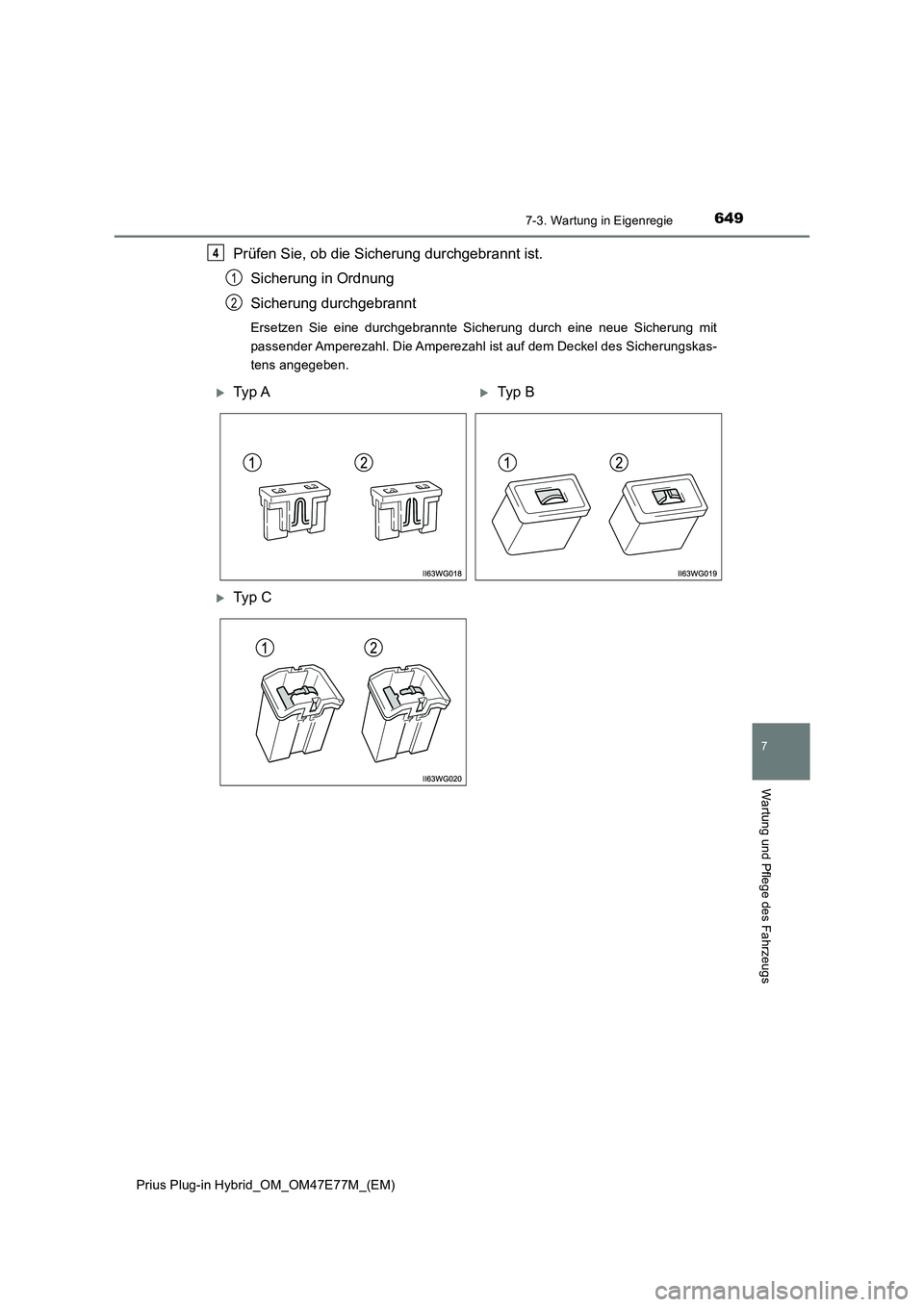

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit
passender Amperezahl. Die Amperezahl ist auf dem Deckel des Sicherungskas-
tens angegeben.
4
1
2
Ty p ATyp B
Ty p C

6507-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

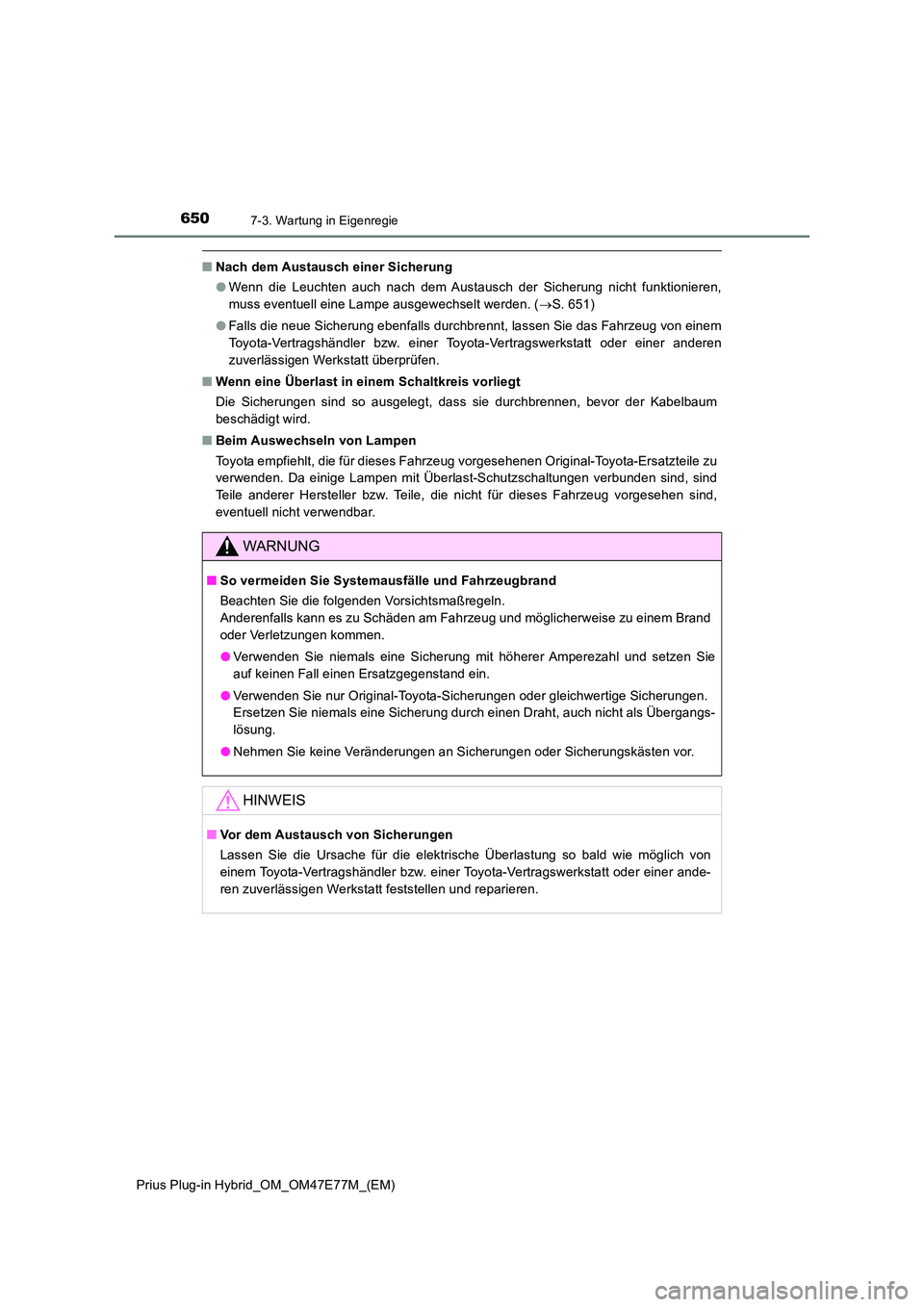

QNach dem Austausch einer Sicherung
O Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Lampe ausgewechselt werden. ( S. 651)
O Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
Q Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
Q Beim Auswechseln von Lampen
Toyota empfiehlt, die für dieses Fahrzeug vorgesehenen Original-Toyota-Ersatzteile zu
verwenden. Da einige Lampen mit Überlast-Schutzschaltungen verbunden sind, sind
Teile anderer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind,
eventuell nicht verwendbar.
WARNUNG
Q So vermeiden Sie Systemausfälle und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
O Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
O Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangs-
lösung.
O Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
QVor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt feststellen und reparieren.

6517-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
7
Wartung und Pflege des Fahrzeugs

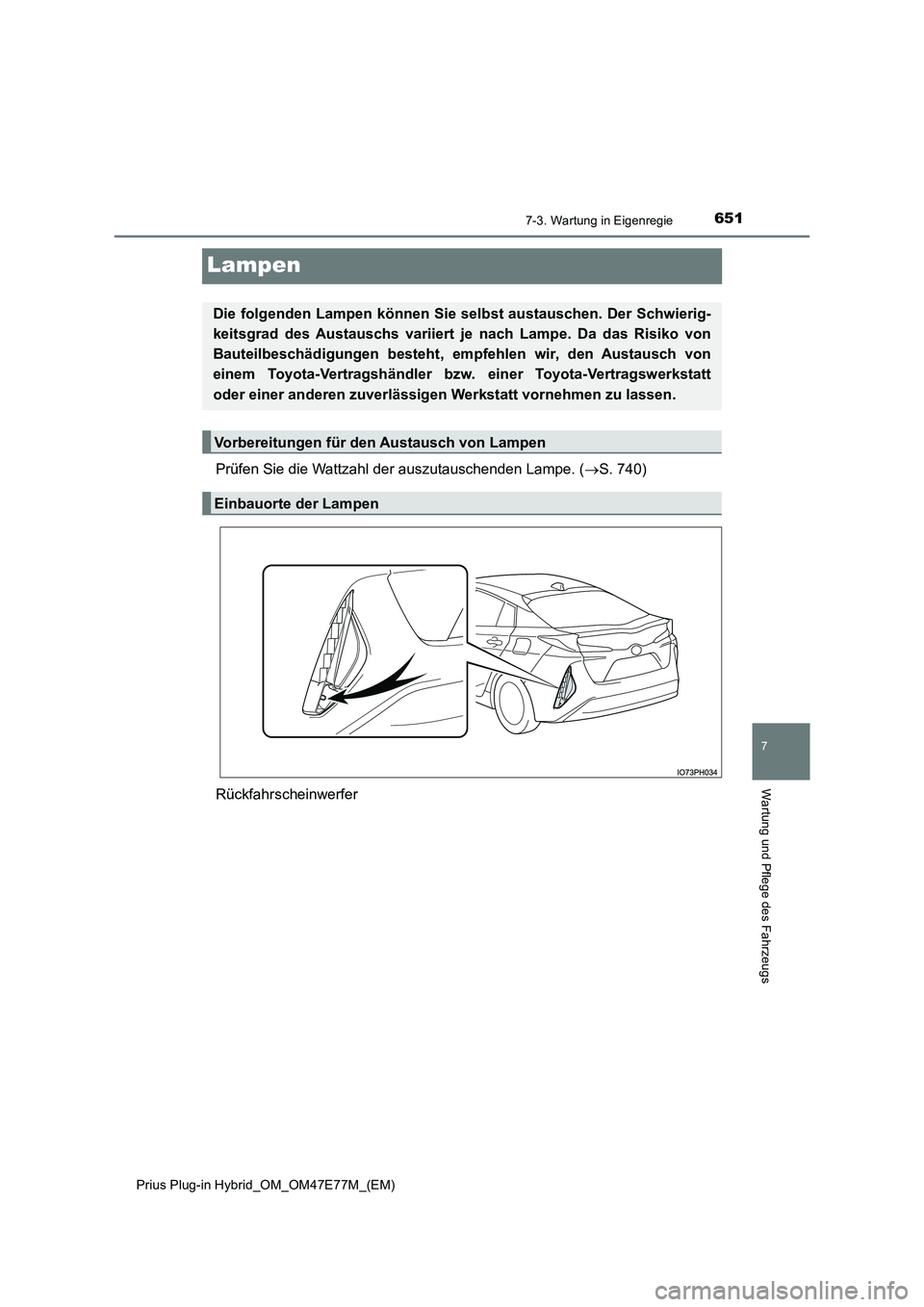

Lampen
Prüfen Sie die Wattzahl der auszutauschenden Lampe. (S. 740)
Rückfahrscheinwerfer
Die folgenden Lampen können Sie selbst austauschen. Der Schwierig-
keitsgrad des Austauschs variiert je nach Lampe. Da das Risiko von
Bauteilbeschädigungen besteht, em pfehlen wir, den Austausch von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Lampen
Einbauorte der Lampen

6527-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
QRückfahrscheinwerfer
Entfernen Sie die 2 Clips, mit denen der untere Bereich der Abdeckung
hinter dem Hinterrad befestigt ist.
Ziehen Sie zum Lösen den mitt-
leren Teil des Clips mit einem
Schlitzschraubendreher heraus
und ziehen Sie dann den Clip
heraus.
Entfernen Sie die 3 Clips, mit denen der obere Bereich der Abdeckung
befestigt ist.
Drehen Sie den Clip gegen den Uhrzeigersinn, um ihn zu entfernen.
Ziehen Sie zum Lösen den mittleren Teil des Clips mit einem Schlitz-
schraubendreher heraus und ziehen Sie dann den Clip heraus.
Ziehen Sie zum Lösen den mittleren Teil des Clips mit einem Schlitz-
schraubendreher heraus und ziehen Sie dann den Clip heraus.
Auswechseln von Lampen
1
2
1
2
3

6537-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
7
Wartung und Pflege des Fahrzeugs

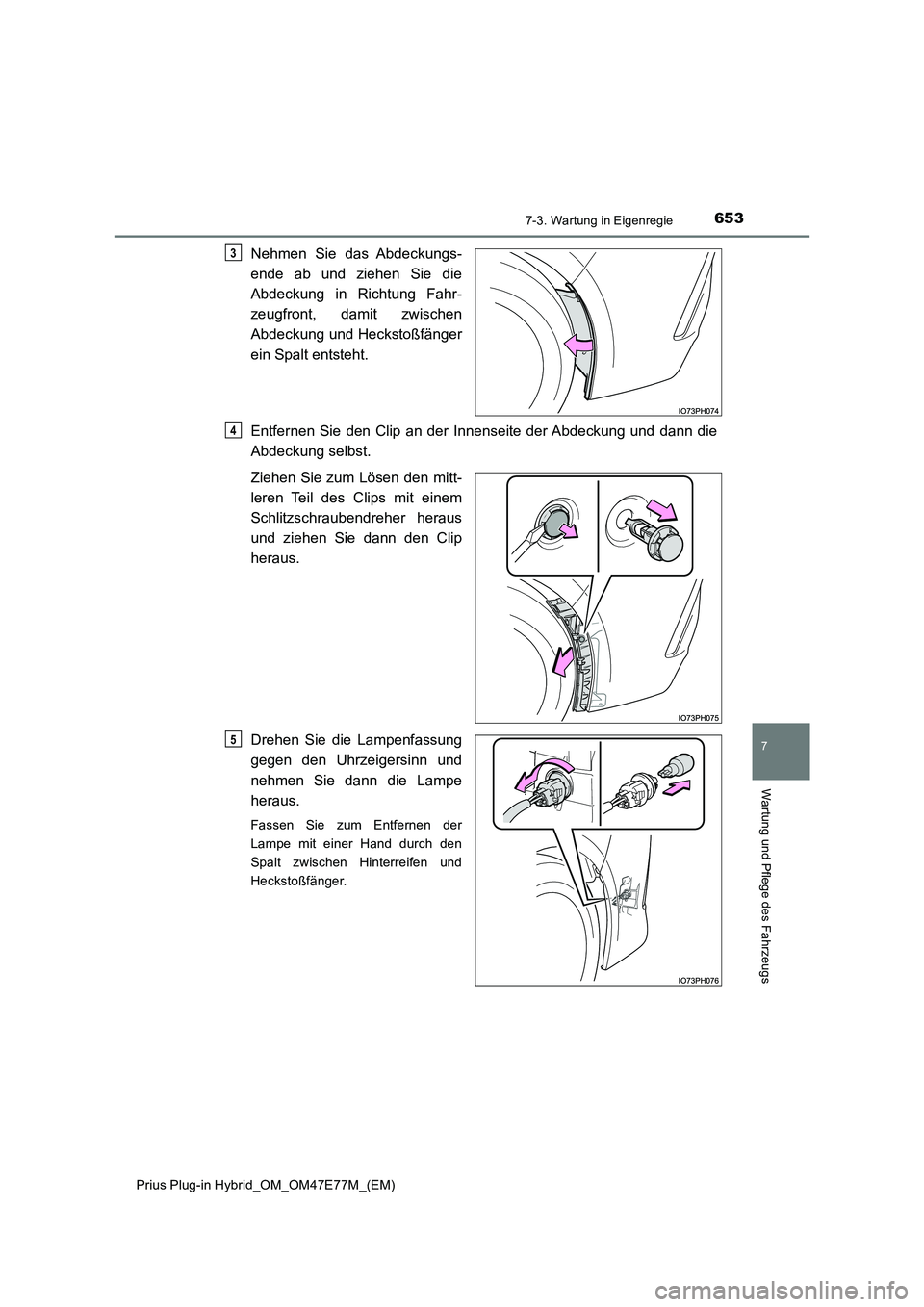

Nehmen Sie das Abdeckungs-
ende ab und ziehen Sie die
Abdeckung in Richtung Fahr-
zeugfront, damit zwischen
Abdeckung und Heckstoßfänger
ein Spalt entsteht.
Entfernen Sie den Clip an der Innenseite der Abdeckung und dann die
Abdeckung selbst.
Ziehen Sie zum Lösen den mitt-
leren Teil des Clips mit einem
Schlitzschraubendreher heraus
und ziehen Sie dann den Clip
heraus.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn und
nehmen Sie dann die Lampe
heraus.
Fassen Sie zum Entfernen der
Lampe mit einer Hand durch den
Spalt zwischen Hinterreifen und
Heckstoßfänger.
3
4
5

6547-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lam-
penfassung an der Leuchtenein-
heit an, indem Sie die
Lampenfassung in die Einheit
einsetzen und im Uhrzeigersinn
drehen.
Bringen Sie die Abdeckung wieder an ihrer ursprünglichen Position an
und befestigen Sie den Clip an der Innenseite der Abdeckung.
Befestigen Sie den Clip an der
Abdeckung und drücken Sie
dann zum Arretieren auf den
mittleren Teil des Clips.
Bringen Sie das Abdeckungs-
ende wieder am Heckstoßfän-
ger an.
Vergessen Sie nicht, die 2 Klauen
wieder am Abdeckungsende zu
befestigen.
6
7
8
