2022 TOYOTA COROLLA Manuale de Empleo (in Spanish)

391
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
■Filtro del aire acondicionado
 P.457
Evita que se forme hielo en el parabri-
sas o en las escobillas del limpiapara-
brisas.
Cuando el interruptor del deshelador del lim-
piaparabrisas está enc endido, el indicador
se enciende en el interruptor del deshelador
del limpiaparabrisas.
El deshelador del limp iaparabrisas se apa-
gará automáticamente tras un periodo de
tiempo.
■Ubicación de las salidas de aire
Las salidas de aire y el volumen de aire
cambian de acuerdo con el modo de
flujo de aire seleccionado.
: Si está instalado
ADVERTENCIA
■Para evitar que el parabrisas se empañe
No utilice el interruptor del desempañador
del parabrisas durante el funcionamiento
de aire frío con tiempo extremadamente húmedo. La diferencia entre la tempera-
tura del aire exterior y la del parabrisas
puede hacer que se empañe la superficie exterior del parabrisas, bloqueando su
visión.
■Cuando los desempañadores de los espejos retrovisores exteriores están
funcionando (vehículos con desem-
pañadores de los espejos retroviso- res exteriores)
No toque las superficies del espejo retrovi-
sor exterior, ya que es posible que estén
muy calientes y se queme.
AV I S O
■Para evitar que la batería se descar- gue
No deje encendido el sistema de aire
acondicionado más tiempo del necesario
con el motor apagado.
Deshelador del limpiaparabri-
sas (si está instalado)
ADVERTENCIA
■Para evitar quemaduras
No toque el cristal en la parte inferior del parabrisas o hacia el lateral de los pilares
delanteros cuando el deshelador del lim-
piaparabrisas está activado.
Operaciones y diseño de las
salidas de aire

3926-1. Funcionamiento del sistema de aire acondicionado y del desempañador
■Ajuste de la posición, la apertura
y el cierre de las salidas de aire
Parte central delantera
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Gire la ruedecilla para abrir o cerrar
el orificio de ventilación
Lado delantero derecho
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Abra el orificio de ventilación
3 Cierre el orificio de ventilación
Lado delantero izquierdo
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Cierre el orificio de ventilación
3 Abra el orificio de ventilación
Central trasero (si está instalado)
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Gire la ruedecilla para abrir o cerrar
el orificio de ventilación

393
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
ADVERTENCIA
■Para evitar que el desempañador del
parabrisas funcione incorrectamente
No coloque ningún objeto en el tablero de
instrumentos que pueda tapar las salidas de aire. De lo contrario, el flujo de aire
podría obstruirse y se impediría el funcio-
namiento de los desempañadores del parabrisas.

3946-1. Funcionamiento del sistema de aire acondicionado y del desempañador
*: Si está instalado
Tipo A
Interruptor de control de temperatura del lado izquierdo
Interruptor de control de temperatura del lado derecho
Interruptor “DUAL”
Interruptor “A/C”
Interruptor de modo de aire exterior
Interruptor de modo de aire recirculado
Interruptor de control del modo de flujo de aire
Interruptor para aumentar la velocidad del ventilador
Interruptor para reducir la velocidad del ventilador
Interruptor “FAST/ECO”
Sistema de aire acondicionado automático*
Las salidas de aire se seleccionan de forma automática y la velocidad del
ventilador se ajusta también de forma automática en función de la tempera-
tura establecida.
Las ilustraciones siguientes corresponden a vehículos con dirección a la
izquierda.
Las posiciones del botón y las formas difieren para vehículos con dirección
a la derecha.
También, las posiciones de los botones y del visualizador serán diferentes
dependiendo del tipo de sistema.
Controles del aire acondicionado

395
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
Interruptor de los desempañadores de los espejos retrovisores exteriores y del
desempañador de la luna trasera
Interruptor del desempañador del parabrisas
Interruptor de desactivación
Interruptor de modo automático
Tipo B
Interruptor de control de temperatura del lado izquierdo
Interruptor de control de temperatura del lado derecho
Interruptor “DUAL”
Interruptor “A/C”
Interruptor del modo S-FLOW
Interruptor de modo de aire exterior/recirculado
Interruptor de control del modo de flujo de aire
Interruptor para aumentar la velocidad del ventilador
Interruptor para reducir la velocidad del ventilador
Interruptor “FAST/ECO”
Interruptor de los desempañadores de los espejos retrovisores exteriores y del
desempañador de la luna trasera*
Interruptor del desempañador del parabrisas
Interruptor de desactivación
Interruptor de modo automático
Interruptor del desempañador de la luna trasera*
*: Si está instalado

3966-1. Funcionamiento del sistema de aire acondicionado y del desempañador
■Configuración del ajuste de tem-
peratura
Para ajustar la temperatura, gire el inte-
rruptor de control de la temperatura
hacia la derecha (calor) o hacia la
izquierda (frío).
Si no se pulsa el interruptor “A/C”, el sistema
expulsará aire a temperatura ambiente o
bien aire caliente.
■Ajuste de la velocidad del ventila-
dor
Accione el interruptor de aumento de la
velocidad del ventilador para aumentar
la velocidad del ventilador y el interrup-
tor de reducción de la velocidad del
ventilador para reducir la velocidad del
ventilador.
Al pulsar el interruptor de desactivación se
apaga el ventilador.
■Cambie el modo de flujo de aire
Pulse el interruptor de control del modo
de flujo de aire.
El modo de flujo de aire cambia de la
siguiente forma cada vez que se pulsa el
interruptor.
1 Parte superior del cuerpo
2 Parte superior del cuerpo y pies
3 Pies
4 Pies y se acciona el desempañador
del parabrisas
■Cambio entre los modos de aire
exterior y aire recirculado
Tipo A
 Para cambiar el modo de aire recir-
culado, pulse el interruptor de modo
de aire recirculado.
El indicador se enciende en el interruptor de
modo de aire recirculado.
 Para cambiar el modo de aire exte-
rior, pulse el interruptor de modo de
aire exterior.
El indicador se enciende en el interruptor de
modo de aire exterior.
Tipo B
Pulse el interruptor de modo de aire
exterior/recirculado.
El modo cambia entre el modo de aire exte-
rior y el modo de aire recirculado cada vez
que se acciona el interruptor.
Al seleccionar el modo de aire recirculado,
el indicador se enciende en el interruptor de
modo de aire exterior/recirculado.
■Ajuste la función de refrigeración
y deshumidificación
Pulse el interruptor “A/C”.
Cuando la función está activada, el indica-
dor se enciende en el interruptor “A/C”.
■Desempañamiento del parabrisas
Los desempañadores se utilizan para
desempañar el parabrisas y las venta-
nillas laterales delanteras.
Pulse el interruptor del desempañador
del parabrisas.
Ajuste el interruptor de modo de aire exte-
rior/recirculado al modo de aire exterior si se
está utilizando el modo de aire recirculado.

397
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
(Podría cambiar de forma automática.)
Para desempañar el parabrisas y las venta-
nillas laterales con mayor rapidez, aumente
el flujo de aire y la temperatura.
Para volver al modo anterior, pulse el inte-
rruptor del desempañador del parabrisas
otra vez cuando el parabrisas esté desem-
pañado.
Cuando el interruptor del desempañador del
parabrisas está encendido, el indicador se
enciende en el interruptor del desempaña-
dor del parabrisas.
■Desempañamiento de la luna tra-
sera y los espejos retrovisores
exteriores
Vehículos sin desempañadores de
los espejos retrovisores exteriores
Se utiliza un desempañador para des-
empañar la luna trasera.
Pulse el interruptor del desempañador
de la luna trasera.
El desempañador se apagará automática-
mente después de un momento.
Cuando el interruptor del desempañador de
la luna trasera esté activado, se encenderá
el indicador del interruptor del desempaña-
dor de la luna trasera.
Vehículos con desempañadores de
los espejos retrovisores exteriores
Los desempañadores se utilizan para
desempañar la luna trasera y para eli-
minar gotas de lluvia, rocío y escarcha
de los espejos retrovisores exteriores.
Pulse el interruptor de los desempaña-
dores de los espejos retrovisores exte-
riores y de la luna trasera.
Los desempañadores se apagarán automá-
ticamente después de un momento.
Cuando el interruptor de los desempañado-
res de la luna trasera y de los espejos retro-
visores exteriores esté activado, el indicador
se enciende en el interruptor de los desem-
pañadores de la luna trasera y de los espe-
jos retrovisores exteriores.
■Uso de las preferencias del clima-
tizador
1 Pulse el interruptor de modo auto-
mático.
2 Pulse el interruptor “FAST/ECO”.
Cada vez que se pulsa el interruptor
“FAST/ECO”, el modo de ajuste de la
velocidad del ventilador cambia de la
siguiente forma.
Normal “ECO”“FAST”Normal
Cuando se muestra “ECO” en la panta-
lla del aire acondicionado, el aire acon-
dicionado se controla priorizando un
menor consumo de combustible, por
ejemplo, reduciendo la velocidad del
ventilador, etc.
Cuando se muestre “FAST” en la pan-
talla, se aumentará la velocidad del
ventilador.
■Modo S-FLOW (si está instalado)
En el modo S-FLOW, se da prioridad al
flujo de aire en el asiento del conductor,
reduciendo el flujo de aire y el efecto
del aire acondicionado en el asiento
delantero y en los asientos traseros.
Cuando se pulsa el interruptor del
modo S-FLOW, el modo S-FLOW se
habilitará/deshabilitará manualmente.
Cuando el modo S-FLOW está activado, el
indicador se enciende en el interruptor del
modo S-FLOW y el indicador de tempera-
tura del lado del pasajero se apagará.
■Empañamiento de las ventanillas
●Las ventanillas se empeñarán con cierta
facilidad si la humedad en el vehículo es elevada. Al encender “A/C”, se deshumidi-

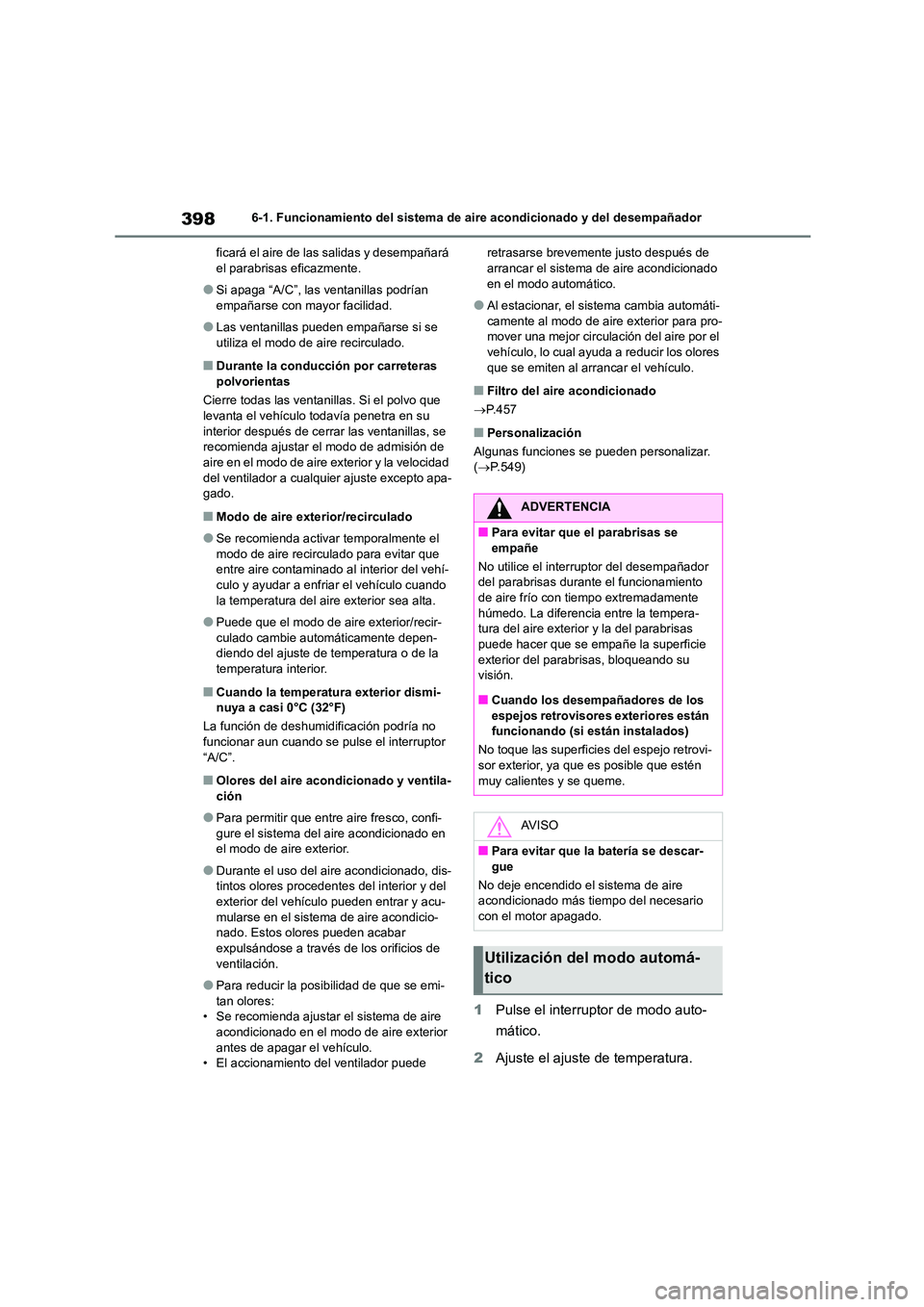

3986-1. Funcionamiento del sistema de aire acondicionado y del desempañador
ficará el aire de las salidas y desempañará el parabrisas eficazmente.
●Si apaga “A/C”, las ventanillas podrían empañarse con mayor facilidad.
●Las ventanillas pueden empañarse si se utiliza el modo de aire recirculado.
■Durante la conducción por carreteras
polvorientas
Cierre todas las ventanillas. Si el polvo que
levanta el vehículo todavía penetra en su
interior después de cerrar las ventanillas, se recomienda ajustar el modo de admisión de
aire en el modo de aire exterior y la velocidad
del ventilador a cualquier ajuste excepto apa- gado.
■Modo de aire exterior/recirculado
●Se recomienda activar temporalmente el modo de aire recirculado para evitar que
entre aire contaminado al interior del vehí-
culo y ayudar a enfriar el vehículo cuando la temperatura del aire exterior sea alta.
●Puede que el modo de aire exterior/recir-culado cambie automáticamente depen-
diendo del ajuste de temperatura o de la
temperatura interior.
■Cuando la temperatura exterior dismi- nuya a casi 0°C (32°F)
La función de deshumidificación podría no
funcionar aun cuando se pulse el interruptor
“A/C”.
■Olores del aire acondicionado y ventila- ción
●Para permitir que entre aire fresco, confi-gure el sistema del aire acondicionado en
el modo de aire exterior.
●Durante el uso del aire acondicionado, dis-
tintos olores procedentes del interior y del
exterior del vehículo pueden entrar y acu- mularse en el sistema de aire acondicio-
nado. Estos olores pueden acabar
expulsándose a través de los orificios de ventilación.
●Para reducir la posibilidad de que se emi-tan olores:
• Se recomienda ajustar el sistema de aire
acondicionado en el modo de aire exterior antes de apagar el vehículo.
• El accionamiento del ventilador puede
retrasarse brevemente justo después de arrancar el sistema de aire acondicionado
en el modo automático.
●Al estacionar, el sistema cambia automáti-
camente al modo de aire exterior para pro-
mover una mejor circulación del aire por el vehículo, lo cual ayuda a reducir los olores
que se emiten al arrancar el vehículo.
■Filtro del aire acondicionado
 P. 4 5 7
■Personalización
Algunas funciones se pueden personalizar.
( P.549)
1Pulse el interruptor de modo auto-
mático.
2 Ajuste el ajuste de temperatura.
ADVERTENCIA
■Para evitar que el parabrisas se empañe
No utilice el interruptor del desempañador
del parabrisas durante el funcionamiento
de aire frío con tiempo extremadamente húmedo. La diferencia entre la tempera-
tura del aire exterior y la del parabrisas
puede hacer que se empañe la superficie exterior del parabrisas, bloqueando su
visión.
■Cuando los desempañadores de los
espejos retrovisores exteriores están funcionando (si están instalados)
No toque las superficies del espejo retrovi-
sor exterior, ya que es posible que estén
muy calientes y se queme.
AV I S O
■Para evitar que la batería se descar-
gue
No deje encendido el sistema de aire
acondicionado más tiempo del necesario con el motor apagado.
Utilización del modo automá-
tico
