2022 TOYOTA COROLLA Manuale de Empleo (in Spanish)

263
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
*: Si está instalado
Interruptores de control del conta-
dor
Apagando/encendiendo el monitor de punto
ciego.
Indicadores del espejo retrovisor
exterior
Cuando se detecta un vehículo en el punto
ciego de los espejos retrovisores exteriores
o un vehículo aproximándose rápidamente
por detrás hacia un punto ciego, se ilumina
el indicador del espejo retrovisor exterior del
lado detectado. Si la palanca del intermi-
tente se acciona hacia el lado detectado, el
indicador del espejo retrovisor exterior par-
padea.
Indicador BSM
Se enciende cuando el monitor de punto
ciego está activado
■Visibilidad del indicador del espejo
retrovisor exterior
Bajo luz solar intensa, el indicador del espejo
retrovisor exterior puede resultar difícil de ver.
■Cuando se muestra “BSM no disponi-
ble” en el visualizador de información
múltiple
Hielo, nieve, barro, etc., se podrían adherir a la zona cercana a los sensores del paracho-
ques trasero. ( P.264) El sistema debería
volver a la normalidad tras retirar el hielo,
BSM (Monitor de punto
ciego)*
El monitor de punto ciego es un
sistema que utiliza los sensores
del radar laterales traseros instala-
dos en la parte inferior izquierda y
derecha del parachoques trasero
para ayudar al conductor a confir-
mar que es seguro cambiar de
carril.
ADVERTENCIA
■Precauciones con el uso del sistema
El conductor es el único responsable de
conducir de forma segura. Siempre con-
duzca de forma segura, teniendo cuidado de observar sus alrededores.
El monitor de punto ciego es una función
complementaria que alerta al conductor de
que hay un vehículo en un punto ciego de los espejos retrovisores exteriores o de
que un vehículo se está aproximando rápi-
damente por detrás hacia un punto ciego.
No confíe en exceso en el monitor de punto ciego. La función no puede valorar
si es seguro cambiar de carril, por lo tanto,
si confía en exceso, puede ocasionar un accidente, lo que puede provocar lesiones
graves o mortales.
Dado que el sistema podría no funcionar
correctamente en determinadas condicio- nes, la confirmación visual de seguridad
del propio conductor resulta necesaria.
Componentes del sistema

2644-5. Uso de los sistemas de asistencia a la conducción
nieve, barro, etc., del parachoques trasero. Asimismo, los sensores podrían no funcionar
con normalidad si se conduce en entornos
con temperaturas extremadamente altas o bajas.
■Cuando se muestra “Avería de BSM
Visite su concesionario” en el visualiza-
dor de información múltiple
Puede haber un funcionamiento incorrecto del sensor o que esté desalineado. Lleve el
vehículo a un taller de Toyota o taller autori-
zado de Toyota, o a un taller de confianza
para que lo revisen.
■Personalización
Algunas funciones se pueden personalizar. ( P.549)
ADVERTENCIA
■Para asegurar que el sistema pueda
funcionar correctamente
Los sensores del monitor de punto ciego están instalados tras los lados izquierdo y
derecho del parachoques trasero, respec-
tivamente. Respete lo siguiente para garantizar que el monitor de punto ciego
funcione correctamente.
●Mantenga siempre limpios los sensores
y la zona circundante del parachoques
trasero.
Si un sensor o el área circundante del
parachoques trasero están sucios o
cubiertos de nieve, el monitor de punto
ciego podría no funcionar y se visualizará
un mensaje de aviso (P.263). En tal
caso, limpie la suciedad o nieve y con-
duzca el vehículo cumpliendo las condicio-
nes de funcionamiento de la función BSM
(P.267) durante aproximadamente 10
minutos. Si no desaparece el mensaje de
aviso, lleve el vehículo a un taller de
Toyota, un taller autorizado de Toyota o un
taller de confianza para que lo revisen.
●No fije accesorios, pegatinas (incluidas pegatinas transparentes), cinta de alu-
minio, etc. a un sensor ni a su zona cir-
cundante del parachoques trasero.
●No someta ningún sensor ni la zona cir-
cundante del parachoques trasero a
fuertes impactos.Si el sensor se sa le de su posición,
aunque sea de forma ligera, el sis-
tema podría funcionar incorrecta- mente y no detectar vehículos
correctamente.
En las siguientes situaciones, lleve el vehículo a un taller de Toyota, un taller
autorizado de Toyota o un taller de con-
fianza para que lo revisen.
• Un sensor o su área circundante reci- ben un impacto fuerte.
• Si el área circundante de un sensor está
rayada o abollada, o si una parte se ha desconectado.

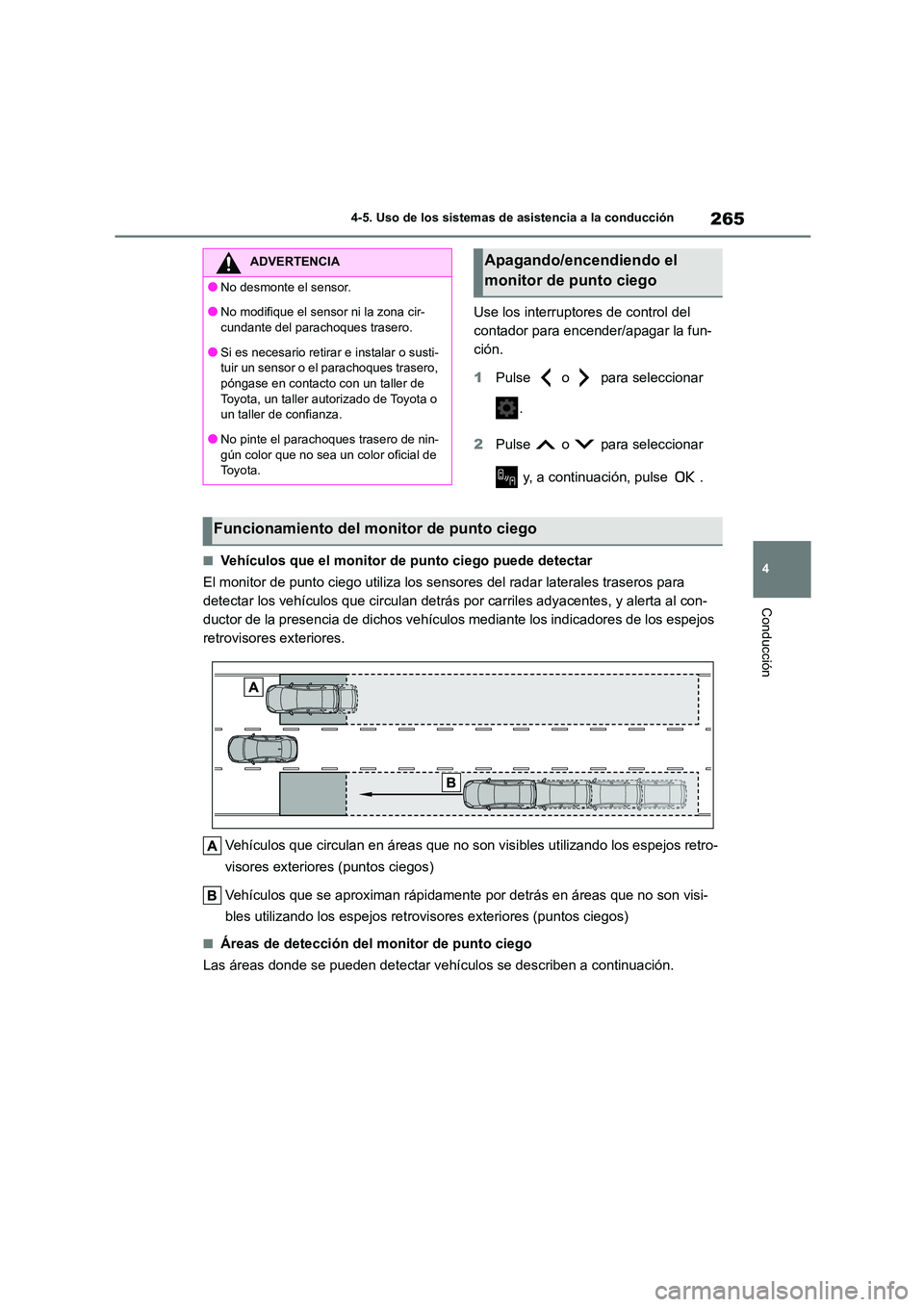

265
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
Use los interruptores de control del
contador para encender/apagar la fun-
ción.
1 Pulse o para seleccionar
.
2 Pulse o para seleccionar
y, a continuación, pulse .
■Vehículos que el monitor de punto ciego puede detectar
El monitor de punto ciego utiliza los sensores del radar laterales traseros para
detectar los vehículos que circulan detrás por carriles adyacentes, y alerta al con-
ductor de la presencia de dichos vehículos mediante los indicadores de los espejos
retrovisores exteriores.
Vehículos que circulan en áreas que no son visibles utilizando los espejos retro-
visores exteriores (puntos ciegos)
Vehículos que se aproximan rápidamente por detrás en áreas que no son visi-
bles utilizando los espejos retrovis ores exteriores (puntos ciegos)
■Áreas de detección del monitor de punto ciego
Las áreas donde se pueden detectar vehículos se describen a continuación.
ADVERTENCIA
●No desmonte el sensor.
●No modifique el sensor ni la zona cir-
cundante del parachoques trasero.
●Si es necesario retirar e instalar o susti-
tuir un sensor o el parachoques trasero,
póngase en contacto con un taller de Toyota, un taller autorizado de Toyota o
un taller de confianza.
●No pinte el parachoques trasero de nin- gún color que no sea un color oficial de
To y o t a .
Apagando/encendiendo el
monitor de punto ciego
Funcionamiento del monitor de punto ciego

2664-5. Uso de los sistemas de asistencia a la conducción
El rango de cada área de detección es:
Aproximadamente 0,5 m (1,6 pies) a 3,5 m (11,5 pies) desde cualquier lado del
vehículo*1
Aproximadamente 1 m (3,3 pies) por delante del parachoques trasero
Aproximadamente 3 m (9,8 pies) desde el parachoques trasero
Aproximadamente 3 m (9,8 pies) a 60 m (197 pies) desde el parachoques tra-
sero*2
*1: No se puede detectar el área de 0,5 m (1,6 pies) desde el lateral de vehículo.
*2: Cuanto mayor sea la diferencia de velocidad entre su vehículo y el vehículo detectado, a
más distancia se detectará el vehículo, hac iendo que el indicador del espejo retrovisor
exterior se ilumine o parpadee.
■El monitor de punto ciego entrará en funcionamiento cuando
El monitor de punto ciego funciona cuando
se cumplen todas las siguientes condiciones:
●El monitor de punto ciego está encendido.
●La palanca de cambios está en una posi- ción distinta de R.
●La velocidad del vehículo es superior a aproximadamente 16 km/h (10 mph).
■El monitor de punto ciego detectará un
vehículo cuando
El monitor de punto ciego detectará un vehí-
culo presente en el área de detección en las siguientes situaciones:
●Un vehículo de un carril adyacente ade-lanta a su vehículo.
●Usted adelanta lentamente a un vehículo situado en un carril adyacente.
●Otro vehículo entra en el área de detec-ción al cambiarse de carril.
■Condiciones bajo las cuales el sistema no detectará ningún vehículo
El monitor de punto ciego no está diseñado para detectar los siguientes tipos de vehícu-
los y/u objetos:
●Pequeñas motocicletas, bicicletas, peato-
nes, etc.*
●Vehículos que viajan en sentido contrario
●Guardarraíles, muros, señales, vehículos
aparcados y objetos estáticos semejantes*
●Vehículos que circulan por detrás en el
mismo carril*
●Vehículos que circulan 2 carriles más allá
del suyo*
●Vehículos que están siendo adelantados
rápidamente por su vehículo*
*: Dependiendo de las condiciones, podría
detectarse un vehículo y/u objeto.

267
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
■Condiciones bajo las cuales el sistema puede no funcionar correctamente
●El monitor de punto ciego podría no detec-tar vehículos correctamente en las siguien-
tes situaciones:
• Cuando el sensor está desalineado debido a un fuerte impacto al mismo o a su área
circundante
• Cuando hay barro, nieve, hielo, una pega- tina, etc. cubriendo el sensor o área cir-
cundante del parachoques trasero
• Cuando se conduce sobre una superficie
de la carretera que tiene agua acumulada durante condiciones meteorológicas
adversas, como lluvia intensa, nieve o nie-
bla • Al aproximarse varios vehículos con
escaso espacio de separación entre ellos
• Cuando la distancia entre su vehículo y el vehículo que circula por detrás es corta
• Cuando hay una diferencia significativa
entre la velocidad de su vehículo y la del vehículo que entra en el área de detección
• Cuando la diferencia de velocidad entre su
vehículo y otro vehículo cambia • Cuando un vehículo entra en el área de
detección circulando a, más o menos, la
misma velocidad que su vehículo • Cuando su vehículo arranca desde una
parada, un vehículo permanece en el área
de detección • Al conducir cuesta arriba y cuesta abajo
por pendientes pronunciadas consecuti-
vas, como colinas, baches en la carretera, etc.
• Durante la conducción por carreteras con
curvas pronunciadas, cu rvas consecutivas o superficies irregulares
• Cuando los carriles son anchos, o se con-
duce por el borde de un carril, y el vehículo en el carril adyacente está lejos de su
vehículo
• Al arrastrar un remolque • Cuando en la parte trasera del vehículo se
ha instalado un accesorio (como un
soporte para bicicletas) • Cuando hay una diferencia significativa
entre la altura de su vehículo y la del vehí-
culo que entra en el área de detección • Inmediatamente después de encender el
monitor de punto ciego
●Los casos en que el monitor de punto
ciego detecta innecesariamente un vehí- culo y/u objeto podrían aumentar en las
siguientes situaciones:
• Cuando el sensor está desalineado debido a un fuerte impacto al mismo o a su área
circundante
• Cuando la distancia entre su vehículo y un guardarraíl, un muro, etc. que entra en el
área de detección es corta
• Al conducir cuesta arriba y cuesta abajo por pendientes pronunciadas consecuti-
vas, como colinas, baches en la carretera,
etc.
• Cuando los carriles son estrechos, o se conduce por el borde de un carril, y un
vehículo que circula por un carril no adya-
cente entra en el área de detección • Durante la conducción por carreteras con
curvas pronunciadas, cu rvas consecutivas
o superficies irregulares • Cuando los neumáticos patinan o giran
• Cuando la distancia entre su vehículo y el
vehículo que circula por detrás es corta • Cuando en la parte trasera del vehículo se
ha instalado un accesorio (como un
soporte para bicicletas)

2684-5. Uso de los sistemas de asistencia a la conducción
*: Si está instalado
■Tipos de sensores
Sensores de esquina delanteros
Sensores centrales delanteros
Sensores de esquina traseros
Sensores centrales traseros
Sensores delanteros laterales (si
están instalados)
Sensores traseros laterales (si
están instalados)
■Visualizador
Cuando los sensores detectan un
objeto, como por ejemplo una pared, se
muestra un gráfico en el visualizador
de información múltiple y en la pantalla
de visualización frontal (si está insta-
lada) dependiendo de la posición y de
la distancia al objeto.
 Visualizador de información múltiple
y pantalla de visualización frontal
Detección del sensor de esquina
delantero
Detección del sensor central delan-
tero
Detección del sensor lateral delan-
tero (si está instalado)*
Detección del sensor lateral trasero
(si está instalado)*
Detección del sensor de esquina
trasero
Detección del sensor central trasero
*: No se muestran las visualizaciones del
sensor lateral hasta que se completa un
escaneo de las áreas laterales.
Sensor de asistencia al
aparcamiento de Toyota*
Los sensores miden la distancia
entre su vehículo y objetos, como
por ejemplo una pared, al aparcar
en paralelo o maniobrar en un
garaje y la comunican a través del
visualizador de información múlti-
ple, la pantalla de visualización
frontal (si está instalada) y un indi-
cador acústico. Compruebe siem-
pre el área circundante cuando
utilice este sistema.
Componentes del sistema

269
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
Utilice los interruptores de control del
contador para activar/desactivar el sen-
sor de asistencia al aparcamiento de
Toyota. ( P. 9 8 )
1 Pulse o para seleccionar
.
2 Pulse o para seleccionar
y, a continuación, pulse .
Cuando la función del sensor de asis-
tencia al aparcamiento de Toyota está
desactivada, el indicador OFF del sen-
sor de asistencia al aparcamiento de
Toyota ( P.87) se enciende.
Para activar de nuevo el sistema
cuando se había desactivado, selec-
cione en el visualizador de infor-
mación múltiple, seleccione y, a
continuación, On. Si se desactiva utili-
zando este método, el sistema no se
activará de nuevo al apagar el interrup-
tor del motor y, a continuación, colo-
carlo en ON.
Activación/desactivación del
sensor de asistencia al aparca-
miento de Toyota
ADVERTENCIA
■Precauciones con el uso del sistema
Dado que hay un límite en el grado de la
precisión de reconocimiento y el rendi-
miento de control que este sistema puede proporcionar, no confíe en exceso en este
sistema. El conductor siempre es respon-
sable de prestar atención a los alrededo- res del vehículo y de conducir de forma
segura.
■Para asegurar que el sistema pueda
funcionar correctamente
Respete las siguientes precauciones. No
hacerlo puede resultar en que no se pueda conducir el vehí culo en condiciones
de seguridad vial y se podría provocar un
accidente.
●No dañe los sensores, y manténgalos
siempre limpios.
●No adhiera cerca del sensor del radar
una pegatina ni instale un componente electrónico, como una matrícula retroilu-
minada (especialmente de tipo fluores-
cente), luces antiniebla, un pilote de protección o una antena inalámbrica.
●Evite que la zona que rodea el sensor
sufra fuertes impactos. Si se produce un impacto, lleve el vehículo a un taller de
Toyota o taller autorizado de Toyota, o a
un taller de confianza para que lo revi- sen. Si es necesario retirar e instalar o
sustituir el parachoques delantero o tra-
sero, póngase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.
●No modifique, desmonte ni pinte los sensores.
●No utilice una cubierta de matrícula.
●Lleve siempre los neumáticos inflados correctamente.
■Cuándo desactivar la función
En las siguientes situaciones, desactive la
función, ya que es posible que se ponga en funcionamiento aunque no exista la
posibilidad de una colisión.
●Si no se respetan las anteriores precau- ciones.
●Se ha instalado una suspensión que no
es original de Toyota (suspensión reba- jada, etc.).
■Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o
vapor en el área del sensor.
De lo contrario, es posible que el sensor presente un funcionamiento incorrecto.

2704-5. Uso de los sistemas de asistencia a la conducción
■El sistema se puede utilizar cuando
●El interruptor del motor está en ON.
●La función del sensor de asistencia al aparcamiento de Toyota está activada.
●La velocidad del vehículo es inferior a
aproximadamente 10 km/h (6 mph).
●La palanca de cambios está en una posi-
ción distinta de P.
●El volante se gira a aproximadamente 90°
o más (sensores delanteros laterales, sen- sores traseros laterales) (si están instala-
dos)
■Función de aviso de objetos (si está
instalada)
Cuando un objeto en las áreas laterales está dentro de la trayectoria del vehículo mientras
el vehículo está en movimiento hacia delante
o hacia atrás, esta función informa al conduc- tor a través de los vis ualizadores y el indica-
dor acústico.
Objeto
Trayectoria del vehículo calculada
■Detección de objetos en áreas laterales (si está instalada)
●Se detectan objetos en las áreas laterales mientras se conduce al escanear las áreas
laterales con los sensores laterales. Se
almacenan los objetos reconocidos en la memoria durante aproximadamente 2
minutos.
●Es posible que los objetos no se detecten
en las áreas laterales hasta que se com-
plete el escaneado. Después de encender
el interruptor del motor, el escaneo se completa tras haber conducido el vehículo
durante un corto periodo de tiempo.
●Cuando los sensores laterales detectan un
objeto como otro vehículo, un peatón o
animal, es posible que el objeto continúe siendo detectado incluso después de que
haya salido del área de detección del sen-
sor lateral.
■Si se muestra “Asistencia al esta- cionam. no disponible. Limpie sensor
asistencia al estacionam.” en el visuali-
zador de información múltiple
Puede que un sensor esté cubierto de hielo, nieve, suciedad, etc. Retire el hielo, nieve,
suciedad, etc., del sensor para que el sis-
tema vuelva a funcionar con normalidad.
Además, debido a la formación de hielo en un sensor a bajas temperaturas, es posible
que se visualice un mensaje de aviso o que
el sensor no sea capaz de detectar un objeto. Cuando el hielo se derrita, el sistema volverá
a su estado normal.
■Información de detección del sensor
Durante el uso se pueden dar las siguientes
situaciones.
●Es posible que los sensores solamente
puedan detectar objetos que se encuen- tren cerca del parachoques delantero y del
parachoques trasero.
●Dependiendo de la forma de los objetos y
otros factores, la distancia de detección
puede acortarse o puede resultar imposi- ble la detección.
●Si un objeto está extremadamente cerca de un sensor, podría no detectarse.
●Habrá un corto retardo entre la detección
ADVERTENCIA
●Si utiliza agua a alta presión para lavar
el vehículo, no pulverice directamente
sobre los sensores, ya que de lo contra- rio podría provocar un fallo en un sen-
sor.
●Si utiliza vapor para limpiar el vehículo, no dirija el vapor demasiado cerca de
los sensores, ya que de lo contrario
podría provocar un fallo en un sensor.
