2022 TOYOTA COROLLA Manuale de Empleo (in Spanish)

103
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
elemento del visualizador de información de
conducción a cualquiera de los siguientes:
velocidad media del vehículo/distan-
cia/tiempo transcurrido.
 Pantalla emergente
Seleccione para activar/desactivar las pan-
tallas emergentes para cada sistema rele-
vante.
 Visualizador de información múltiple
desactivado (cuando se muestra el
velocímetro analógico/digital)
Seleccione para apagar el visualizador de
información múltiple.
Para volver a encender el visualizador de
información múltiple, pulse cualquiera de los
siguientes interruptores de control del conta-
dor //// /.
 Reloj analógico (cuando se muestra
el velocímetro digital+) (si está insta-
lado)
Muestra el reloj analógico.
Para volver a encender el visualizador de
información múltiple, pulse cualquiera de los
siguientes interruptores de control del conta-
dor //// /.
 Ajuste predeterminado
Seleccione para reiniciar los ajustes del
visualizador del contador.
■Se pueden modificar los ajustes y
las funciones del vehículo
 P.549
■Suspensión del visualizador de ajustes
●Algunos ajustes no se pueden ajustar
mientras está conduciendo. Al cambiar los ajustes, detenga el vehículo en un lugar
seguro.
●Si se muestra un mensaje de aviso, se
suspenderá el funcionamiento del visuali-
zador de ajustes.
ADVERTENCIA
■Precauciones durante la configura-
ción del visualizador
Si el motor está en funcionamiento mien-
tras se cambian los ajustes de visualiza- ción, asegúrese de que el vehículo está
aparcado en lugar con ventilación ade-
cuada. En un espacio cerrado, como puede ser un garaje, pueden acumularse
gases de escape, incluido el perjudicial
monóxido de carbono (CO), y entrar en el vehículo. Esto puede representar un peli-
gro para la salud o incluso la muerte.
AV I S O
■Durante la configuración del visuali-
zador
Para evitar la descarga de la batería, ase- gúrese de que el motor está en marcha
mientras configura las características del
visualizador.

1042-1. Conjunto de instrumentos
*: Si está instalado
Las ilustraciones utilizadas en este texto son meramente ilustrativas y podrían diferir de la
imagen realmente visualizada en la pant alla de visualización frontal.
Área del visualizador de estado vinculado al sistema de asistencia a la conduc-
ción/sistema de navegación (si está instalado) ( P.106)
Área del visualizador de posición del cambio (Multidrive)/RSA (Asistencia a las
señalizaciones en la carretera) (si están instalados) ( P.168, 258)
Visualizador de velocidad del vehículo
Tacómetro/Indicador de conducción ecológica (si está instalado)/Área del visua-
lizador de la temperatura exterior ( P.107)
■La pantalla de visualización frontal fun- cionará cuando
El interruptor del motor está en ON.
■Al usar la pantalla de visualización fron-
tal
Si lleva gafas de sol, especialmente gafas de
sol polarizadas, puede re sultarle más difícil ver la pantalla de visualización frontal, y la
imagen puede parecer un poco oscura.
Ajuste el brillo de la pantalla de visualización frontal o quítese las gafas de sol.
■Visualización del nombre de la calle
(vehículos con sistema de navegación)
Solamente se visualizarán los nombres de
calle incluidos en los datos cartográficos.
Pantalla de visualización frontal*
La pantalla de visualización frontal proyecta una variedad de información
relacionada con la conducción y el estado de funcionamiento de los siste-
mas de asistencia a la conducción en el parabrisas.
Componentes del sistema

105
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
Seleccione en el visualizador de
información múltiple ( P.102) y, a con-
tinuación, “HUD principal”.
■Activar/desactivar la pantalla de
visualización frontal
Pulse el interruptor de control del con-
tador para activar/desactivar la
pantalla de visualización frontal.
■Cambiar los ajustes de la pantalla
de visualización frontal
Mantenga pulsado el interruptor de
control del contador para cambiar
los siguientes ajustes:
 Brillo y posición vertical de la panta-
lla de visualización frontal
Seleccione para ajustar el brillo o la posición
vertical de la pantalla de visualización fron-
tal.
 Contenido del visualizador
Seleccione para cambiar el visualizador entre los siguientes:
• Sin contenido
• Indicador de conducción ecológica (si
está instalado)
• Tacómetro
Seleccione para activar/desactivar los ele-
mentos siguientes:
• Guía de ruta al destino (si está instalada)
• Visualizador del sistema de asistencia a la conducción
• Brújula (pantalla de visualización frontal)
(si está instalada)
• Estado de funcionamiento del sistema de
audio (si está instalado)
 Ángulo del visualizador
Seleccione para ajustar el ángulo de la pan-
talla de visualización frontal.
ADVERTENCIA
■Al usar la pantalla de visualización
frontal
●Compruebe que la posición y el brillo de
la imagen de la pantalla de visualización frontal no impidan una conducción
segura. Ajustar incorrectamente la posi-
ción o el brillo de la imagen puede obs- truir la visión del conductor y provocar
un accidente, causando lesiones graves
o mortales.
●No mire continuamente la pantalla de
visualización frontal mientras conduce,
ya que podría no ver a peatones, obje- tos en la carretera, etc. delante del vehí-
culo.
AV I S O
■Proyector de la pantalla de visualiza-
ción frontal
●No coloque ninguna bebida en el pro- yector de la pantalla de visualización
frontal. Si el proyector se moja, pueden
darse funcionamientos eléctricos inco- rrectos.
●No coloque ningún objeto ni adhiera pegatinas en el proyector de la pantalla
de visualización frontal.
De lo contrario, se podrían interrumpir las indicaciones de la pantalla de visua-
lización frontal.
●No tocar el interior del proyector de la pantalla de visualización frontal ni los
bordes afilados de empuje o similares
en el proyector.
De lo contrario, se podrían provocar funcionamientos mecánicos incorrectos.
Usar la pantalla de visualiza-
ción frontal

1062-1. Conjunto de instrumentos
■Activar/desactivar la pantalla de visuali- zación frontal
Si se desactiva la p antalla de visualización
frontal, esta permanecerá desactivada
cuando se apague el interruptor del motor y , a continuación, se vuelva a poner en ON.
■Mostrar brillo
El brillo de la pantalla de visualización frontal
se puede ajustar en en el visualizador
de información múltiple. Además, se ajusta
automáticamente según el brillo del entorno.
■Visualizador de estado del sis-
tema de asistencia a la conduc-
ción
Visualiza el estado de funcionamiento
de los siguientes sistemas:
 Control de crucero con radar diná-
mico para todas las velocidades (si
está instalado) ( P.231)
 Control de crucero con radar diná-
mico (si está instalado) ( P.242)
 LTA (Sistema de mantenimiento de
trayectoria) (si está instalado)
( P.213)
 LDA (Alerta de cambio de carril con
control de la direcci ón) (si está insta-
lada) ( P.223)
Los detalles del contenido visualizado en la
pantalla de visualización frontal podrían ser
diferentes de lo visual izado en el visualiza-
dor de información múltiple. Para más infor-
mación, consulte la explicación de cada
sistema.
■Área del visualizador del sistema
de navegación vinculado (si está
instalado)
Muestra los siguientes elementos, que
son dependientes del sistema de nave-
gación:
 Nombre de la calle
 Guía de ruta al destino
 Brújula (visualización hacia arriba)
Se mostrará la pantalla emergente para
los siguientes sistemas cuando sea
necesario:
■Sistemas de asistencia a la con-
ducción
Muestra un mensaje de aviso/sugeren-
cia/consejo o el estado de funciona-
miento de un sistema relevante.
 PCS (Sistema de seguridad de pre-
colisión) ( P.206)
 Sistema de priorización del freno
ADVERTENCIA
■Precaución para cambiar los ajustes
de la pantalla de visualización frontal
Si el motor está en funcionamiento mien- tras se cambian los ajustes de visualiza-
ción, asegúrese de que el vehículo está
aparcado en lugar con ventilación ade- cuada. En un espacio cerrado, como
puede ser un garaje, pueden acumularse
gases de escape, incl uido el perjudicial monóxido de carbono (CO), y entrar en el
vehículo. Esto puede representar un peli-
gro para la salud o incluso la muerte.
AV I S O
■Al cambiar los ajustes de la pantalla
de visualización frontal
Para evitar la descarga de la batería, ase-
gúrese de que el motor está en marcha
mientras se cambian los ajustes de la pan- talla de visualización frontal.
Área del visualizador de estado
vinculado al sistema de asis-
tencia a la conducción/sistema
de navegación (si está insta-
lado)
Pantalla emergente

107
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
( P.148)
 Control de inicio de la conducción (si
está instalado) ( P.149)
Los detalles del contenido visualizado en la
pantalla de visualización frontal podrían ser
diferentes de lo visual izado en el visualiza-
dor de información múltiple. Para más infor-
mación, consulte la explicación de cada
sistema.
■Icono
Mostrado cuando se muestra un men-
saje de aviso en el visualizador de
información múltiple. ( P.491)
■Mensaje de aviso
Algunos de los mensajes de aviso se
muestran cuando es necesario, de
acuerdo con determinadas condicio-
nes.
Los detalles del contenido visualizado en la
pantalla de visualización frontal podrían ser
diferentes de lo visual izado en el visualiza-
dor de información múltiple.
■Estado de funcionamiento del sis-
tema de audio (si está instalado)
Se muestra cuando el interruptor del
control remoto de audio del volante se
acciona.
■Estado del sistema de manos
libres (si está instalado)
Mostrado cuando se acciona el sistema
de manos libres.
■Cuando se muestra una pantalla emer- gente
Cuando se muestra una pantalla emergente,
es posible que una pantalla actual ya no se
muestre. En este caso, la pantalla volverá cuando la pantalla emergente desaparezca.
■Tacómetro
Muestra la velocidad del motor en revo-
luciones por minuto.
■Indicador de conducción ecoló-
gica (si está instalado)
Visualizador de zona del indicador
de conducción ecológica
Relación de conducción ecológica
basada en la aceleración
Zona de conducción ecológica
El contenido mostrado es igual al mostrado
en el visualizador de información múltiple
(indicador de conducción ecológica). Para
más información, consulte P.100.
■Visualizador de la temperatura
exterior
Se muestra cuando el interruptor del
motor está en ON o cuando parpadea
el indicador de temperatura exterior
baja.
■Visualizador de la temperatura exterior
●Cuando la temperatura ambiente sea de aproximadamente 3°C (37°F) o inferior, el
indicador de temperatura exterior baja par-
padeará durante aproximadamente 10
Tacómetro/Indicador de con-
ducción ecológica (si está ins-
talado)/Visualizador de la
temperatura exterior

1082-1. Conjunto de instrumentos
segundos y el visualizador de la tempera- tura exterior se apagará. En este caso, el
visualizador se mostrará de nuevo cuando
la temperatura exterior sea de aproxima- damente 5°C (41°F) o superior.
●En las siguientes sit uaciones, es posible que no se visualice correctamente la tem-
peratura exterior o que el visualizador
tarde más de lo normal en cambiar: • Detenido, o al conducir a baja velocidad
(menos de 25 km/h [16 mph])
• Cuando la temperatura exterior cambia de
forma repentina (al entrar/salir de un garaje, túnel, etc.)
●Cuando se visualiza “--” o “E”, el sistema podría presentar un funcionamiento inco-
rrecto. Lleve su vehículo a un taller de
Toyota, un taller autorizado de Toyota o a un taller de confianza.
*: Si está instalado
Pantalla del sistema de audio
■Información del viaje
Tipo A
1 Pulse el botón “MENU”.
2 Seleccione “Información” en la pan-
talla “Menú”.
Si se muestra otra pantalla distinta a“Info. trayecto”, seleccione “Info. trayecto”.
Información del consumo
de combustible*
La información del consumo de
combustible puede visualizarse en
la pantalla del sistema de audio.
Componentes del sistema
Consumo

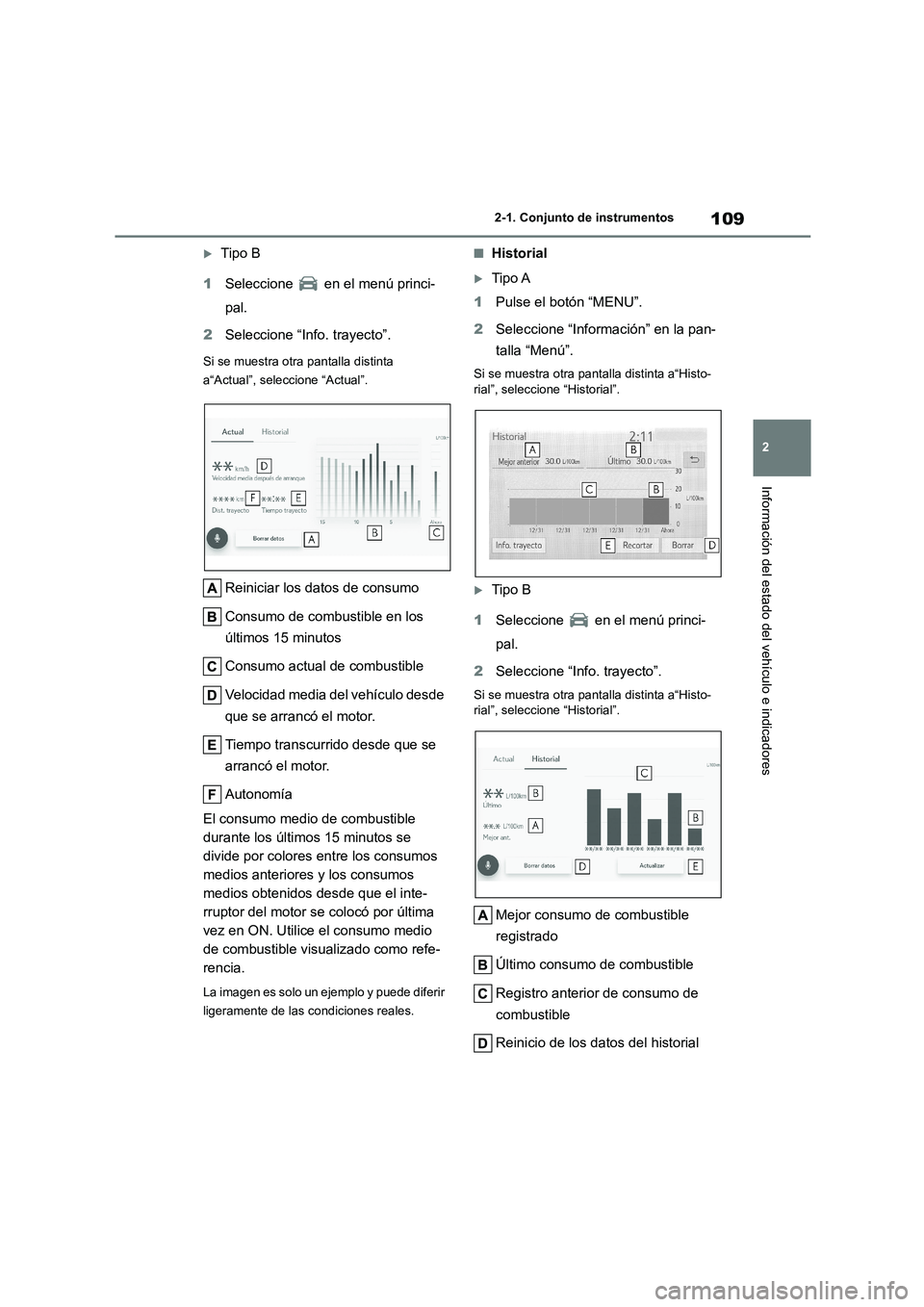

109
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
Tipo B
1 Seleccione en el menú princi-
pal.
2 Seleccione “Info. trayecto”.
Si se muestra otra pantalla distinta
a“Actual”, seleccione “Actual”.
Reiniciar los datos de consumo
Consumo de combustible en los
últimos 15 minutos
Consumo actual de combustible
Velocidad media del vehículo desde
que se arrancó el motor.
Tiempo transcurrido desde que se
arrancó el motor.
Autonomía
El consumo medio de combustible
durante los últimos 15 minutos se
divide por colores entre los consumos
medios anteriores y los consumos
medios obtenidos desde que el inte-
rruptor del motor se colocó por última
vez en ON. Utilice el consumo medio
de combustible visualizado como refe-
rencia.
La imagen es solo un ejemplo y puede diferir
ligeramente de las c ondiciones reales.
■Historial
Tipo A
1 Pulse el botón “MENU”.
2 Seleccione “Información” en la pan-
talla “Menú”.
Si se muestra otra pantalla distinta a“Histo- rial”, seleccione “Historial”.
Tipo B
1 Seleccione en el menú princi-
pal.
2 Seleccione “Info. trayecto”.
Si se muestra otra pantalla distinta a“Histo-
rial”, seleccione “Historial”.
Mejor consumo de combustible
registrado
Último consumo de combustible
Registro anterior de consumo de
combustible
Reinicio de los datos del historial

1102-1. Conjunto de instrumentos
Actualización de los datos del
último consumo de combustible
El historial de consumo medio de com-
bustible se divide po r colores entre las
medias de consumo anteriores y el
consumo medio de combustible desde
la última vez que fue actualizado. Uti-
lice el consumo medio de combustible
visualizado como referencia.
La imagen es solo un ejemplo y puede diferir
ligeramente de las c ondiciones reales.
■Actualización de los datos del historial
Actualice el consum o de combustible más
reciente seleccionando “Recortar” o “Actuali- zar” para medir de nuevo el consumo actual
de combustible.
■Puesta a cero de los datos
Los datos de consumo de combustible se
pueden borrar seleccionando “Borrar” o “Borrar datos”.
■Autonomía
Muestra la distancia máxima estimada de
conducción con la cantidad restante de com-
bustible.
Esta distancia se calcula según su consumo medio de combustible.
Como resultado, la distancia real de conduc-
ción puede variar con respecto al valor mos- trado.
