2022 TOYOTA COROLLA Manuale de Empleo (in Spanish)

535
9
9-1. Especificaciones
Especificaciones del vehículo
Este número también se encuentra en
la etiqueta del fabricante.
■Número del motor
El número del motor aparece impreso
en el bloque del motor como se mues-
tra.
Motor 1ZR-FAE
Motor M15A-FKS
Motor
Modelo1ZR-FAE, M15A-FKS
Tipo
Motor 1ZR-FAE
4 cilindros en línea, 4 tiempos, gasolina
Motor M15A-FKS
3 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera
Motor 1ZR-FAE
80,5  78,5 mm (3,17  3,09 pul.)
Motor M15A-FKS
80,5  97,6 mm (3,17  3,84 pul.)
Cilindrada
Motor 1ZR-FAE
1.598 cm3 (97,5 pul3)
Motor M15A-FKS
1.490 cm3 (90,9 pul3)

5369-1. Especificaciones
*: Deflexión de la correa de transmisión con 98 N (10 kgf, 22 lbf) de fuerza de pulgar (correa
usada)
Cigüeñal
Generador
Bomba de agua
Compresor del aire acondicionado
Holgura de la válvulaAjuste automático
Tensión de la correa de transmisión
Motor 1ZR-FAE
7,6  10,0 mm (0,30  0,39 pul.)*
Motor M15A-FKS
Ajuste automático

537
9
9-1. Especificaciones
Especificaciones del vehículo■Capacidad de aceite (purga y lle-
nado [Referencia*])
Motor 1ZR-FAE
Motor M15A-FKS
*: La capacidad del aceite de motor es una
cantidad de referencia que se debe usar
cuando cambie el aceite de motor.
Caliente y apague el motor, espere más
de 5 minutos y compruebe el nivel de
aceite en la varilla del aceite.
■Selección del aceite de motor
(motor 1ZR-FAE)
En su vehículo Toyota se usa “Toyota
Genuine Motor Oil”. Toyota recomienda
el uso de “Toyota Genuine Motor Oil”
aprobado. También se puede usar otro
aceite de motor de calidad similar.
Calidad del aceite:
0W-20 y 5W-30:
Aceite de motor multigrado de grado
API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” o SP
“Resource-Conserving”; o ILSAC
GF-6A
Viscosidad recomendada (SAE):
Combustible
Tipo de combustible
Cuando encuentre estos tipos de etiquetas de
combustible en la gasolinera, utilice solo el
combustible con una de las siguientes etique-
tas.
Zona de la UE:
Gasolina sin plomo según el estándar euro-
peo EN228 únicamente
Excepto zona UE:
Sólo gasolina sin plomo
Número de octanos de investigación95 o superior
Capacidad del depósito de combustible
(Referencia)50,0 L (13,2 gal., 11,0 gal. Ing.)
Sistema de lubricación
Con filtro4,2 L (4,4 qt., 3,7 qt. Ing.)
Sin filtro3,9 L (4,1 qt., 3,4 qt. Ing.)
Con filtro3,4 L (3,6 qt., 3,0 qt. Ing.)
Sin filtro3,2 L (3,4 qt., 2,8 qt. Ing.)

5389-1. Especificaciones
Preferido
Margen de temperatura anticipada
antes del siguiente cambio de
aceite
En fábrica, el vehículo Toyota se rellena
con aceite SAE 0W-20, que es la mejor
elección para obtener un buen ahorro
de combustible y un arranque óptimo
en condiciones ambientales frías. Si no
está disponible el aceite SAE 0W-20,
se puede usar SAE 5W-30. Sin
embargo, se debe cambiar con SAE
0W-20 en el siguiente cambio de
aceite.
Viscosidad del aceite (se utiliza como
ejemplo el 0W-20):
• El código 0W en 0W-20 indica que el
aceite posee la característica que
permite un buen arranque en frío.
Los aceites con un valor más bajo
delante de la W facilitan un mejor
arranque del motor en climas fríos.
• El 20 en 0W-20 indica la viscosidad
característica del aceite cuando éste
alcanza una alta temperatura. Los
aceites con una viscosidad más ele-
vada (uno con un valor más alto)
pueden ser más adecuados cuando
el vehículo funciona a velocidades
altas o en circunstancias de carga
extremas.
Cómo leer las etiquetas de los recipien-
tes de aceite:
Estas marcas registradas de API (una o
las dos) figuran en algunos recipientes
de aceite para ayudarle a seleccionar el
aceite que debe utilizar.
Símbolo de servicio API
Porción superior: “API SERVICE SP” hace
referencia a la designación de calidad del
aceite de American Petroleum Institute
(API).
Porción central: “SAE 0W-20” hace referen-
cia al grado de viscosidad SAE.
Porción inferior: “Res ource-Conserving” sig-
nifica que el aceite tiene capacidad de aho-
rro de combustible y de protección
ambiental.
Marca de certificación ILSAC
La marca de certificación International Lubri-
cant Specification Advisory Committee
(ILSAC) aparece visualizada en la parte
delantera del recipiente.
■Selección del aceite de motor
(motor M15A-FKS)
En su vehículo Toyota se usa “Toyota
Genuine Motor Oil”. Toyota recomienda
el uso de “Toyota Genuine Motor Oil”
aprobado. También se puede usar otro
aceite de motor de calidad similar.
Calidad del aceite:
0W-16:
Aceite de motor API de grado SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” o SP
“Resource-Conserving”; o multigrado
ILSAC GF-6B
0W-20 y 5W-30:
Aceite de motor multigrado de grado

539
9
9-1. Especificaciones
Especificaciones del vehículo
API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” o SP
“Resource-Conserving”; o ILSAC
GF-6A
Viscosidad recomendada (SAE):
Preferido
Margen de temperatura anticipada
antes del siguiente cambio de
aceite
En fábrica, el vehículo Toyota se rellena
con aceite SAE 0W-16, que es la mejor
elección para obtener un buen ahorro
de combustible y un arranque óptimo
en condiciones ambientales frías. Si no
está disponible el aceite SAE 0W-16,
se puede usar SAE 0W-20. Sin
embargo, se debe cambiar con SAE
0W-16 en el siguiente cambio de
aceite.
Viscosidad del aceite (se utiliza como
ejemplo el 0W-16):
• El código 0W en 0W-16 indica que el
aceite posee la característica que
permite un buen arranque en frío.
Los aceites con un valor más bajo
delante de la W facilitan un mejor
arranque del motor en climas fríos.
• El 16 en 0W-16 indica la viscosidad
característica del aceite cuando éste
alcanza una alta temperatura. Los
aceites con una viscosidad más ele-
vada (uno con un valor más alto)
pueden ser más adecuados cuando
el vehículo funciona a velocidades
altas o en circunstancias de carga
extremas.
Cómo leer las etiquetas de los recipien-
tes de aceite:
Estas marcas registradas de API (una o
las dos) figuran en algunos recipientes
de aceite para ayudarle a seleccionar el
aceite que debe utilizar.
Símbolo de servicio API
Porción superior: “API SERVICE SP” hace
referencia a la designación de calidad del
aceite de American Petroleum Institute
(API).
Porción central: “SAE 0W-16” hace referen-
cia al grado de viscosidad SAE.
Porción inferior: “Res ource-Conserving” sig-
nifica que el aceite tiene capacidad de aho-
rro de combustible y de protección
ambiental.
Marca de certificación ILSAC
La marca de certificación International Lubri-
cant Specification Advisory Committee
(ILSAC) aparece visualizada en la parte
delantera del recipiente.

5409-1. Especificaciones
Sistema de refrigeración
Capacidad (referencia)
Motor 1ZR-FAE con Multidrive
5,8 L (6,1 qt., 5,1 qt. Ing.)
Motor M15A-FKS con Multidrive
5,4 L (5,7 qt., 4,8 qt. Ing.)
Motor 1ZR-FAE con transmisión manual
5,6 L (5,9 qt., 4,9 qt. Ing.)
Motor M15A-FKS con transmisión manual
5,2 L (5,5 qt., 4,6 qt. Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
 “Toyota Super Long Life Coolant”
 Refrigerante de etilenglicol de calidad similar o superior sin
silicato, sin amina, sin nitrit o y sin borato con tecnología
híbrida de ácido orgánico de larga duración
No utilice sólo agua corriente.
Sistema de encendido (bujía)
Fabricante
Motor 1ZR-FAE
DENSO SC16HR11
Motor M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Separación
Motor 1ZR-FAE
1,1 mm (0,043 pul.)Motor M15A-FKS
0,8 mm (0,031 pul.)
AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de ir idio. No ajuste el huelgo de las bujías.

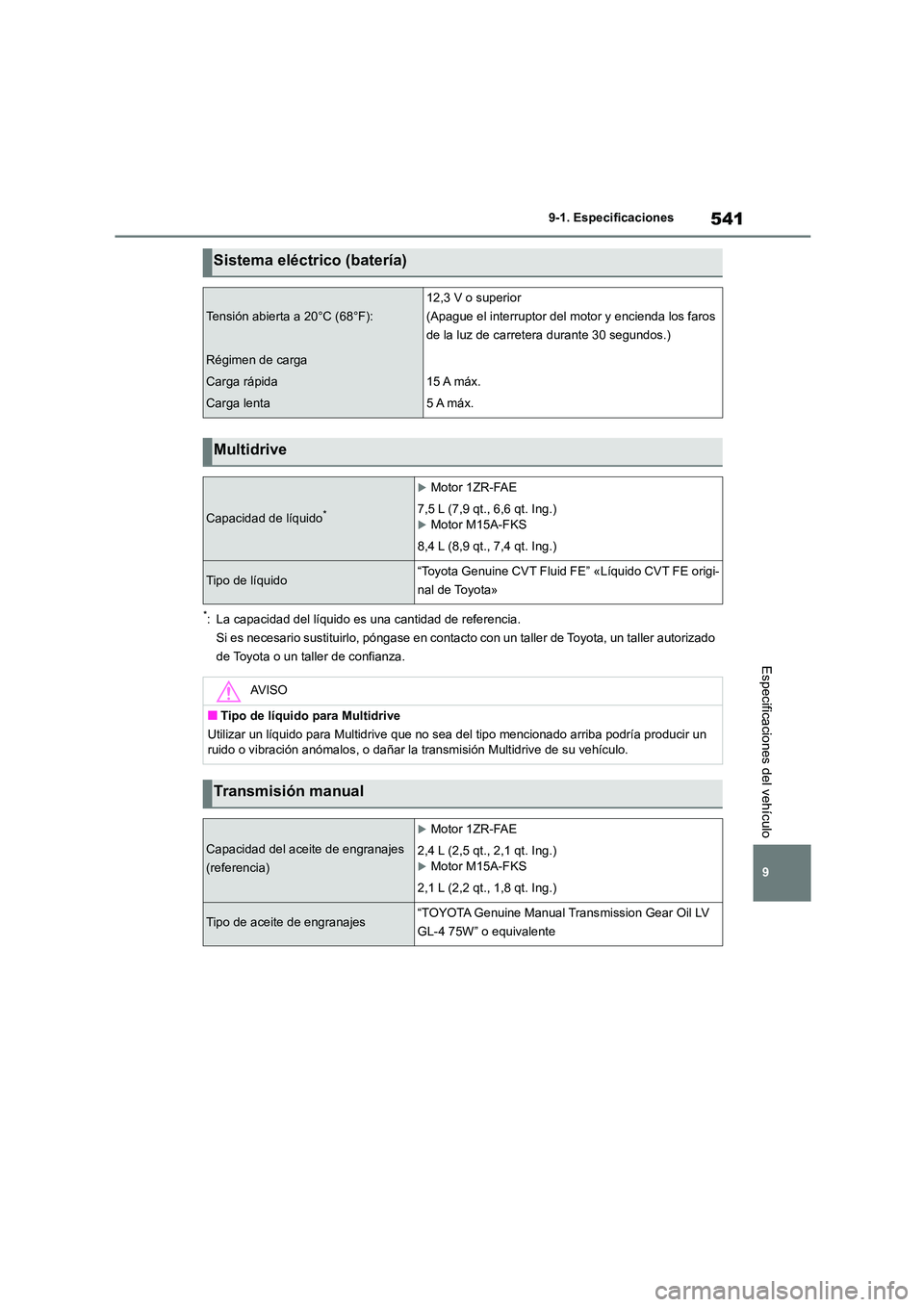

541
9
9-1. Especificaciones
Especificaciones del vehículo
*: La capacidad del líquido es una cantidad de referencia.
Si es necesario sustituirlo, póngase en contacto con un taller de Toyota, un taller autorizado
de Toyota o un taller de confianza.
Sistema eléctrico (batería)
Tensión abierta a 20°C (68°F):
12,3 V o superior
(Apague el interruptor del motor y encienda los faros
de la luz de carretera durante 30 segundos.)
Régimen de carga
Carga rápida
Carga lenta
15 A máx.
5 A máx.
Multidrive
Capacidad de líquido*
Motor 1ZR-FAE
7,5 L (7,9 qt., 6,6 qt. Ing.)
Motor M15A-FKS
8,4 L (8,9 qt., 7,4 qt. Ing.)
Tipo de líquido“Toyota Genuine CVT Fluid FE” «Líquido CVT FE origi-
nal de Toyota»
AV I S O
■Tipo de líquido para Multidrive
Utilizar un líquido para Multidrive que no sea del tipo mencionado arriba podría producir un ruido o vibración anómalos, o dañar la transmisión Multidrive de su vehículo.
Transmisión manual
Capacidad del aceite de engranajes
(referencia)
Motor 1ZR-FAE
2,4 L (2,5 qt., 2,1 qt. Ing.)Motor M15A-FKS
2,1 L (2,2 qt., 1,8 qt. Ing.)
Tipo de aceite de engranajes“TOYOTA Genuine Manual Trans mission Gear Oil LV
GL-4 75W” o equivalente

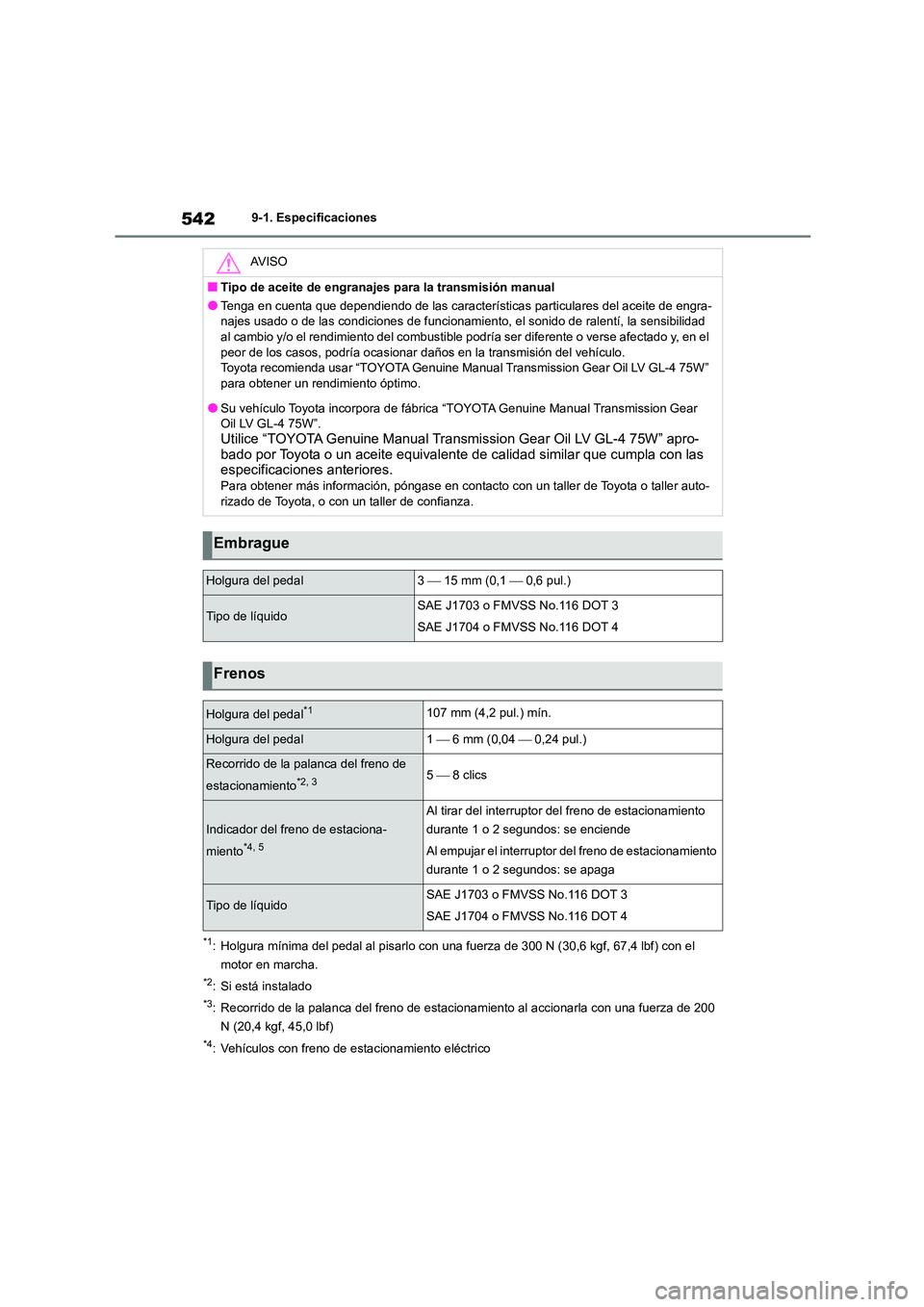

5429-1. Especificaciones
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (30,6 kgf, 67,4 lbf) con el
motor en marcha.
*2: Si está instalado
*3: Recorrido de la palanca del freno de estacionam iento al accionarla con una fuerza de 200
N (20,4 kgf, 45,0 lbf)
*4: Vehículos con freno de estacionamiento eléctrico
AV I S O
■Tipo de aceite de engranajes para la transmisión manual
●Tenga en cuenta que dependiendo de las características particulares del aceite de engra-
najes usado o de las condiciones de funcionami ento, el sonido de ralentí, la sensibilidad
al cambio y/o el rendimiento del combustible podr ía ser diferente o verse afectado y, en el peor de los casos, podría ocasionar daños en la transmisión del vehículo.
Toyota recomienda usar “TOYOTA Genuine Manua l Transmission Gear Oil LV GL-4 75W”
para obtener un rendimiento óptimo.
●Su vehículo Toyota incorpora de fábrica “TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W”.
Utilice “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” apro- bado por Toyota o un aceite equivalente de calidad similar que cumpla con las
especificaciones anteriores.
Para obtener más información, póngase en contacto con un taller de Toyota o taller auto- rizado de Toyota, o con un taller de confianza.
Embrague
Holgura del pedal3  15 mm (0,1  0,6 pul.)
Tipo de líquidoSAE J1703 o FMVSS No.116 DOT 3
SAE J1704 o FMVSS No.116 DOT 4
Frenos
Holgura del pedal*1107 mm (4,2 pul.) mín.
Holgura del pedal1  6 mm (0,04  0,24 pul.)
Recorrido de la palanca del freno de
estacionamiento*2, 35  8 clics
Indicador del freno de estaciona-
miento*4, 5
Al tirar del interruptor del freno de estacionamiento
durante 1 o 2 segundos: se enciende
Al empujar el interruptor del freno de estacionamiento
durante 1 o 2 segundos: se apaga
Tipo de líquidoSAE J1703 o FMVSS No.116 DOT 3
SAE J1704 o FMVSS No.116 DOT 4
