Page 521 of 698
5197-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
7
Když nastanou potíže
■Lahev
Nálepka
■Kompresor
Tlakoměr
Spínač kompresoru
Napájecí zástrčka
Hadička
Vypouštěcí uzávěr
Součásti sady pro nouzovou opravu pneumatiky
1
1
2
3
4
5
Page 522 of 698
5207-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
Zvedněte háček krytu podlahy
na podlaze kufru.
Zajistěte kryt podlahy použitím
háčku.
Vyjměte sadu pro nouzovou
opravu pneumatiky.
Vyjmutí sady pro nouz ovou opravu pneumatiky
1
2
3
Page 523 of 698
5217-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
7
Když nastanou potíže
Vyjměte sadu pro nouzovou opravu pneumatiky z plastového sáčku.
Plastový sáček obsahuje nálepku. Připevněte nálepku dle obrázku v kroku
.
Vyjměte hadičku a napájecí zá-
strčku z kompresoru.
Připojte lahev ke kompresoru.
Ujistěte se, že lahev je bezpečně
připojena a západky lahve jsou
skryty v otvoru, viz obrázek.
Postup při nouzové opravě
1
10
2
3
Page 524 of 698
5227-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
Připojte hadičku k lahvi.
Ujistěte se, že hadička je bezpečně
připojena k lahvi, viz obrázek.
Sejměte čepičku z ventilku pro-
píchnuté pneumatiky.
Odmotejte hadičku. Sejměte vy-
pouštěcí uzávěr z hadičky.
Vypouštěcí uzávěr znovu použijete.
Proto ho uschovejte na bezpečném
místě.
4
5
6
Page 525 of 698
5237-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
7
Když nastanou potíže

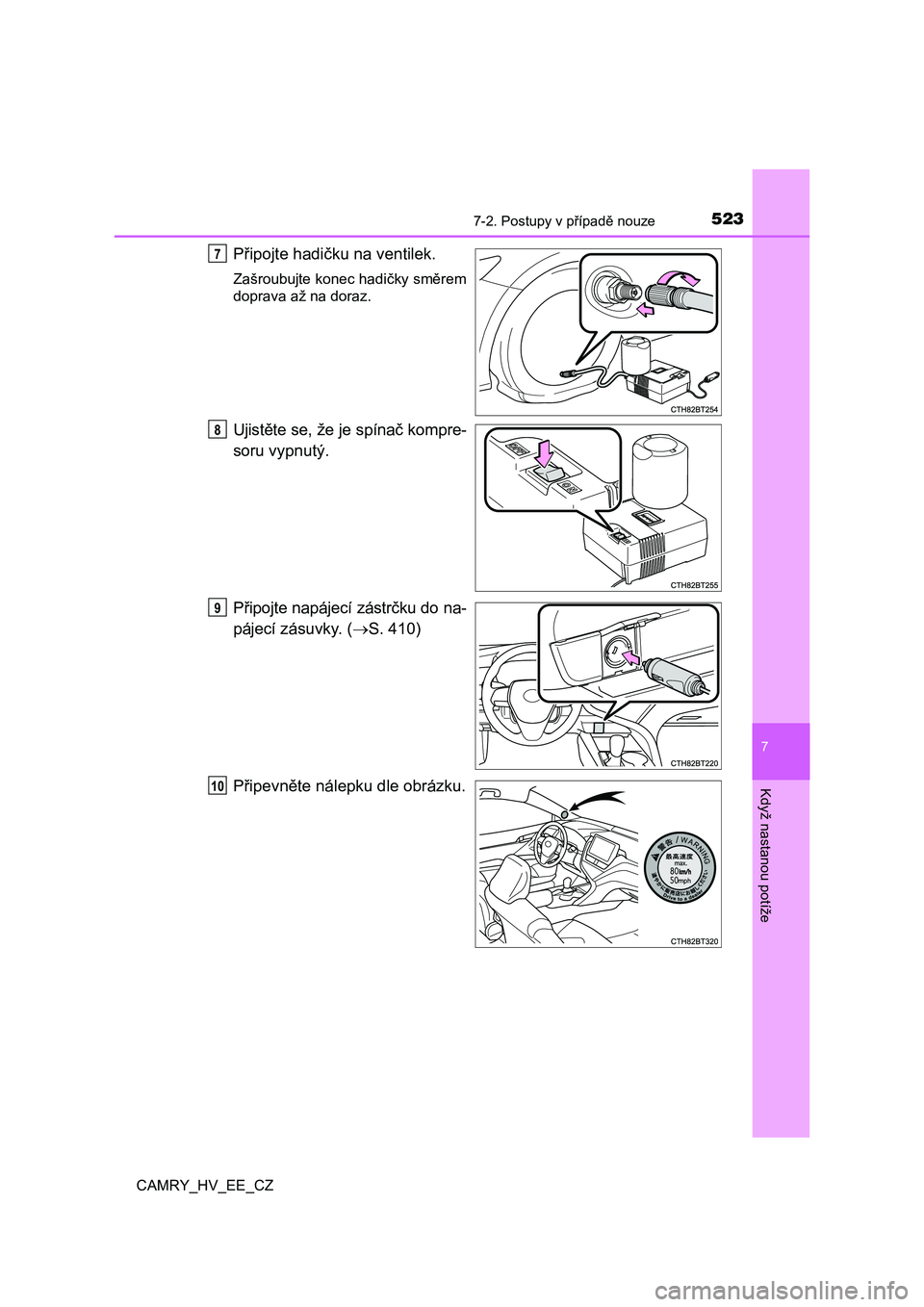

Připojte hadičku na ventilek.
Zašroubujte konec hadičky směrem
doprava až na doraz.
Ujistěte se, že je spínač kompre-
soru vypnutý.
Připojte napájecí zástrčku do na-
pájecí zásuvky. ( S. 410)
Připevněte nálepku dle obrázku.
7
8
9
10
Page 526 of 698
5247-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
Zkontrolujte předepsaný tlak huštění pneumatiky.
Tlak huštění pneumatiky je uveden na štítku, viz obrázek. (S. 575)
Nastartujte hybridní systém. (S. 210)
Abyste vstříkli těsnicí prostředek
do pneumatiky, zapněte spínač
kompresoru.
11
Vozidla s levostranným
řízením
Vozidla s pravostranným
řízením
12
13
Page 527 of 698

5257-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
7
Když nastanou potíže
Pneumatiku nahustěte, až do-
sáhnete doporučeného tlaku.
Těsnicí přípravek se vystříkne
a tlak vzroste na hodnotu mezi
300 kPa (3,0 kgf/cm2 nebo
bar; 44 psi) a 400 kPa (4,0 kgf/
cm2 nebo bar; 58 psi), pak po-
stupně klesne.
Tlakoměr bude ukazovat ak-
tuální tlak huštění pneumatiky
cca 1 až 5 minut po zapnutí
spínače.
• Vypněte spínač kompresoru
a pak zkontrolujte tlak na-
huštění pneumatiky. Kont-
rolujte a opakujte postup
huštění, až dosáhnete do-
poručeného tlaku, přičemž
dávejte pozor, abyste pneu-
matiku nepřehustili.
• Pokud je tlak huštění pneumati ky stále nižší než doporučená
hodnota po huštění trvajícím 25 minut při zapnutém spínači,
pneumatika je poškozena příliš na to, aby mohla být opravena.
Vypněte spínač kompresoru a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
• Pokud tlak nahuštění pneumatiky překročí doporučenou úroveň,
vypusťte trochu vzduchu, abyste nastavili správný tlak huštění.
( S. 529)
14
1
2
Page 528 of 698
5267-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
Při vypnutém spínači kompresoru odpojte hadičku z ventilku na
pneumatice a pak vytáhněte napáj ecí zástrčku z napájecí zásuvky.
Při odpojování hadičky může malé množství těsnicího přípravku vytéct.
Nasaďte čepičku ventilku na ventilek nouzově opravené pneumatiky.
Připevněte vypouštěcí uzávěr na
konec hadičky.
Pokud není vypouštěcí uzávěr při-
pevněn, těsnicí přípravek může uni-
kat a znečistit tak vozidlo.
Uložte lahev dočasně v zavazadlovém prostoru, když je připojena ke
kompresoru.
Aby došlo k rovnoměrnému nanesení tekutého těsnicího přípravku
uvnitř pneumatiky, jeďte ihned be zpečně přibližně 5 km rychlostí do
80 km/h.
Po jízdě zastavte vozidlo na
bezpečném místě s pevným,
rovným podkladem a znovu při-
pojte kompresor.
15
16
17
18
19
20
