951-3. Asistence v případě nouze
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ
■ Zákon na ochranu spotřebitele

96
CAMRY_HV_EE_CZ

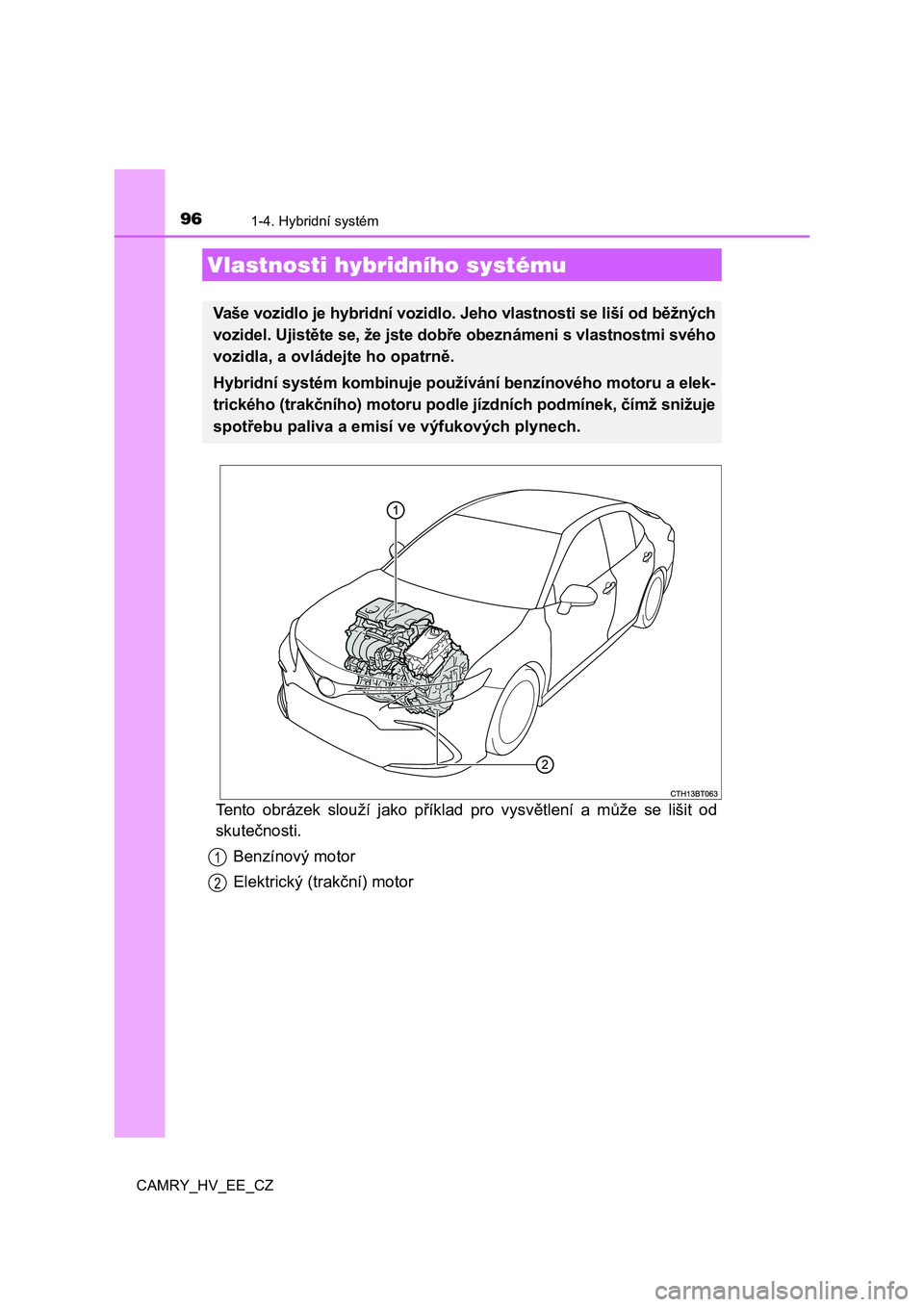

1-4. Hybridní systém
Tento obrázek slouží jako příklad pro vysvětlení a může se lišit od
skutečnosti.
Benzínový motor
Elektrický (trakční) motor
Vlastnosti hybridního systému
Vaše vozidlo je hybridní vozidlo. Jeho vlastnosti se liší od bě žných
vozidel. Ujistěte se, že jste dobře obeznámeni s vlastnostmi svého
vozidla, a ovládejte ho opatrně.
Hybridní systém kombinuje použí vání benzínového motoru a elek-
trického (trakčního) motoru podl e jízdních podmínek, čímž snižuje
spotřebu paliva a emisí v e výfukových plynech.
1
2

971-4. Hybridní systém
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ
◆Při zastavení/rozjezdu
Když vozidlo zastaví, benzínový motor se vypne
*. Při rozjezdu po-
hání vozidlo elektrický (trakční) motor. Při pomalých rychlostech
nebo při jízdě z mírného svahu je benzínový motor vypnutý* a používá
se elektrický (trakční) motor.
Když je řadicí páka v N, hybridní (trakční) akumulátor se nedobíjí.
*: Když hybridní (trakční) akumulátor vyžaduje dobíjení nebo se motor za-
hřívá atd., benzínový motor se automaticky nevypne. (S. 98)
◆Při normální jízdě
Používá se převážně benzínový motor. Elektrický (trakční) motor
dobíjí hybridní (trakční) akumulátor podle potřeby.
◆Při prudké akceleraci
Když je prudce sešlápnut plynový pedál, výkon hybridního (trakčního)
akumulátoru se přidá pomocí elektrického (trakčního) motoru k vý-
konu benzínového motoru.
◆Při brzdění (regenerační brzdění)
Kola pohánějí elektrický (trakční) motor jako generátor elektřiny a hyb-
ridní
(trakční) akumulátor je dobíjen.
Když jedete s vypnutým benzínovým motorem, bude přehráván zvuk,
který se mění podle rychlosti jízdy, aby upozornil osoby v blízkosti na
blížící se vozidlo. Zvuk se vypne, když rychlost vozidla překročí při-
bližně 25 km/h.
Systém akustického varování vozidla

981-4. Hybridní systém
CAMRY_HV_EE_CZ
■Regenerační brzdění
● V následujících situacích se kinetická energie konvertuje na elektrickou
energii a může být dosaženo zpomalující síly spolu s dobíjením hybridního
(trakčního) akumulátoru.
• Plynový pedál je uvolněn, když jedete s řadicí pákou v D nebo S.
• Brzdový pedál je sešlápnut, když jedete s řadicí pákou v D neb o S.
● Kromě Ukrajiny, Ázerbájdžánu a Gruzie: Když je v činnosti systém GPF
( S. 314), aby regeneroval filtr výfukových plynů, hybridní (trakční) akumu-
látor se nemusí dobíjet.
■ Indikátor EV
■ Podmínky, při kterých se benzínový motor nemusí vypnout
Benzínový motor se startuje a vypíná automaticky. Nemusí se vša k automa-
ticky vypnout za následujících podmínek*:
● Při zahřívání benzínového motoru
● Při dobíjení hybridního (trakčního) akumulátoru
● Když je teplota hybridního (trakčního) akumulátoru nízká nebo vysoká
● Když je zapnuto přídavné topení
*: V závislosti na okolnostech se benzínový motor nemusí automaticky vy-
pnout v jiných situacích, než jsou výše uvedené.
■ Dobíjení hybridního (trakčního) akumulátoru
Protože benzínový motor hybridní (trakční) akumulátor dobíjí, a kumulátor ne-
musí být dobíjen z vnějšího zdroje. Pokud je však vozidlo zapar kováno delší
dobu, hybridní (trakční) akumulátor se bude pomalu vybíjet. Z t ohoto důvodu
byste měli s vozidlem jezdit alespoň jednou za několik měsíců n ejméně
30 minut nebo 16 km. Pokud se hybridní (trakční) akumulátor úpln ě vybije
a nelze nastartovat hybridní systém, kontaktujte kteréhokoliv au torizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■ Dobíjení 12V akumulátoru
 S. 555
Indikátor EV se rozsvítí, když vozidlo jede
použitím pouze elektrického (trakčního)
motoru, nebo je benzínový motor vypnut.

991-4. Hybridní systém
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ■Po vybití 12V akumulátoru, nebo když byl pólový vývod odpojen a připo-
jen při výměně atd.
Benzínový motor se nemusí zastavit, i když je vozidlo poháněno hybridním
(trakčním) akumulátorem. Pokud to pokračuje několik dní, kontaktujte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehli-
vý servis.
■Zvuky a vibrace specifické pro hybridní vozidlo
Nemusí být slyšet žádný zvuk motoru nebo vibrace, ačkoliv je vozidlo schop-
no se pohybovat, když svítí indikátor "READY". Když parkujete, z bezpeč-
nostních důvodů zabrzděte parkovací brzdu a ujistěte se, že jste přesunuli
řadicí páku do P.
Mohou se objevit následující zvuky nebo vibrace, když je hybridní systém
v činnosti, a není to porucha:
●Zvuky elektrického motoru mohou být slyšet z motorového prostoru.
●Z hybridního (trakčního) akumulátoru pod zadními sedadly mohou být slyšet
zvuky, když hybridní systém startuje nebo se vypíná.
●Když se hybridní systém startuje nebo vypíná, z hybridního (trakčního) aku-
mulátoru pod zadními sedadly se ozývají zvuky činnosti relé, např. cvakání
nebo slabé klapání.
●Z hybridního systému mohou být slyšet zvuky, když jsou otevřeny zadní
dveře.
●Z převodovky mohou být slyšet zvuky, když je startován nebo vypínán ben-
zínový motor, když jedete nízkou rychlostí, nebo při volnoběhu.
●Zvuky benzínového motoru mohou být slyšet při prudkém zrychlení.
●Mohou být slyšet zvuky z důvodu regeneračního brzdění, když je sešlápnut
brzdový pedál nebo je uvolněn plynový pedál.
●Můžete pocítit vibrace, když benzínový motor startuje nebo se vypíná.
●Můžete slyšet zvuky chladicích ventilátorů vycházející z průduchu přívodu
vzduchu. (S. 101)
■Systém akustického varování vozidla (je-li ve výbavě)
V následujících případech může být systém akustického varování vozidla ob-
tížně slyšitelný pro osoby v okolí.
●Ve velmi hlučných oblastech
●Při větru nebo dešti
Protože systém akustického varování vozidla je instalován v přední části vozidla,
může být také obtížnější slyšet zvuk ze zadní strany vozidla než z přední strany.
■Údržba, opravy, recyklace a likvidace
Pro informace týkající se údržby, oprav, recyklace a likvidace kontaktujte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis. Nelikvidujte vozidlo sami.

1001-4. Hybridní systém
CAMRY_HV_EE_CZ
Tento obrázek slouží jako příklad pro vysvětlení a může se lišit od
skutečnosti.
Pokyny pro hybridní systém
Při zacházení s hybridním systémem buďte opatrní, protože to je
vysokonapěťový systém (cca 650 V max.), a také obsahuje sou-
části, které se extrémně zahřívají, když je hybridní systém v č in-
nosti. Řiďte se pokyny na výstraž ných štítcích připevněných na
vozidle.
Výstražný štítek
Servisní zásuvka
Hybridní (trakční) akumulátor
Vysokonapěťové kabely
(oranžové)
Elektrický (trakční) motor
Řídicí jednotka pohonu
Kompresor klimatizace
1
2
3
4
5
6
7

1011-4. Hybridní systém
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ
Pod pravou stranou zadního se-
dadla je z důvodu chlazení hybrid-
ního (trakčního) akumulátoru
umístěn větrací otvor přívodu
vzduchu. Pokud se tento větrací
otvor zablokuje, může to způsobit
omezení nabíjení/vybíjení hybrid-
ního (trakčního) akumulátoru.
Systém nouzového vypnutí vypne vysokonapěťový proud a zastaví
palivové čerpadlo, aby minimalizoval nebezpečí úrazu elektrický m
proudem a úniku paliva, pokud je d etekována určitá úroveň nárazu
pomocí senzoru nárazu. Pokud je systém nouzového vypnutí aktivo-
ván, vaše vozidlo nelz e znovu nastartovat. Pro opětovné nastartování
hybridního systému kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kter ýkoliv spolehlivý servis.
Když dojde k poruše hybridního systému nebo je provedeno nesprávné
ovládání, automaticky se zobrazí hlášení.
Pokud se na multiinformačním
displeji zobrazí výstražné hlášení,
přečtěte si hlášení a postupujte
podle pokynů. ( S. 510)
Větrací otvor přívodu vzduchu hybridního (trakčního) akumulátoru
Systém nouzového vypnutí
Výstražné hlášení hybridního systému

1021-4. Hybridní systém
CAMRY_HV_EE_CZ
■Když se rozsvítí výstražná kontrolka, zobrazí výstražné hlášení, nebo je
odpojen 12V akumulátor
Hybridní systém nemusí jít nastartovat. V tom případě zkuste sy stém nastarto-
vat znovu. Pokud se indikátor "READY" nerozsvítí, kontaktujte k teréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo kterýkoliv spole hlivý servis.
■ Když dojde palivo
Když vozidlu dojde palivo a hybridní systém nelze nastartovat, natankujte do
vozidla alespoň tolik paliva, aby zhasla výstražná kontrolka ní zké hladiny pali-
va ( S. 505). Pokud má vozidlo pouze malé množství paliva, hybridní systém
nemusí jít nastartovat. (Standardní množství paliva je cca 8,8 litru, když je vo-
zidlo na rovném povrchu. Tato hodnota se může lišit, když je vo zidlo ve svahu.
Přidejte další palivo, když je vozidlo nakloněno.)
■ Elektromagnetické vlny
● Vysokonapěťové díly a kabely hybridních vozidel jsou elektromagneticky
odstíněny, a proto vysílají přibližně stejné množství elektroma gnetických
vln, jako běžná motorová vozidla nebo domácí elektronické spotř ebiče.
● Vaše vozidlo může způsobovat rušení zvuku u některých rádiových součástí
jiných výrobců.
■ Hybridní (trakční) akumulátor
Hybridní (trakční) akumulátor má omezenou provozní životnost. D oba životnosti
hybridního (trakčního) akumulátoru se mění podle stylu jízdy a jízdních pod-
mínek.
■ Prohlášení o shodě
Tento model vyhovuje emisím vodíku podle směrnice EHK 100 (Bezp ečnost
bateriových elektrických vozidel).
