2022 TOYOTA CAMRY Návod na použití (in Czech)

4396-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou páč-
ku západky a zvedněte kapotu.
■ Výstražný bzučák otevřené kapoty
Pokud vozidlo dosáhne rychlosti 5 km/h, hlavní výstražná kontrolka bliká a za-
zní bzučák, aby signalizoval, že kapota není úplně zavřena.
Kapota
Uvolněte zámek zevnitř voz idla, abyste otevřeli kapotu.
1
2
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úplně zavřená a zamknuta.
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způsobit
nehodu s následkem smrti nebo vážných zranění.

4406-3. Údržba svépomocí
CAMRY_HV_EE_CZ
◆Vpředu
◆Vzadu
Umístění podlahového zvedáku
Když používáte podlahový zvedák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když své vozidlo zvedáte pomocí podlahového zvedáku, umístěte
zvedák správně. Nesprávné umístění může vaše vozidlo poškodit
nebo způsobit zranění.

4416-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
Motorový prostor
Pojistkové skříňky (jsou-li ve
výbavě) ( S. 479)
Uzávěr plnicího hrdla motoro-
vého oleje ( S. 443)
Měrka hladiny motorového
oleje ( S. 442)
Chladič ( S. 446)
Elektrický ventilátor chlazení
Kondenzátor ( S. 446)
Nádržka chladicí kapaliny řídicí
jednotky pohonu ( S. 445)
Nádržka chladicí kapaliny mo-
toru ( S. 445)
Nádržka kapaliny ostřikovačů
( S. 447)
1
2
3
4
5
6
7
8
9

4426-3. Údržba svépomocí
CAMRY_HV_EE_CZ
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném pod kladu. Po zahřátí motoru a vy-
pnutí hybridního systému vyčkejt e více než 5 minut, až olej steče
zpět na dno motoru.
Vytáhněte měrku ven, přičemž
držte hadr pod je jím koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod konce m
měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle
typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6

4436-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo
jen mírně nad značkou nízké
hladiny, doplňte motorový olej
stejného typu, který je již v mo-
toru použit.
Zkontrolujte typ oleje a připra vte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdl a oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měrkou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V n ásledujících
situacích se může spotřeba oleje zvýšit a může být nutné doplni t motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po vý měně motoru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
● Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, nebo
při jízdě s častým zrychlováním a zpomalováním
● Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
Volba motorového
oleje  S. 571
Množství oleje
(Nízká  Plná) 1,5 litru
Pomůcky Čistý trychtýř
1
2
3

4446-3. Údržba svépomocí
CAMRY_HV_EE_CZ
VÝSTRAHA
■Použitý motorový olej
● Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyv arujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umy jte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
● Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévej te ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis To yota,
nebo kterýkoliv spolehlivý servis, servisní středisko nebo obch od s náhrad-
ními díly a informujte se o možnosti recyklace nebo likvidace.
● Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■ Když vyměňujete motorový olej
● Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
● Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
● Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
● Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.
■ Pokud je olej rozlit na kryt motoru
Abyste předešli poškození krytu motoru, odstraňte co nejdříve v eškerý moto-
rový olej z krytu motoru použitím neutrálního čisticího prostře dku.
Nepoužívejte organická rozpouštědla, jako je čistič brzd.

4456-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
Nádržka chladicí kapaliny motoru
Hladina chladicí kapaliny je uspokojující, pokud je při studené m hyb-
ridním systému mezi ryskami "F" (plná) a "L" (nízká) na nádržce.
Uzávěr nádržky
Ryska "F" (plná)
Ryska "L" (nízká)
Pokud je hladina na nebo pod rys-
kou "L", doplňte kapalinu až k rysce
"F". ( S. 559)
Nádržka chladicí kapaliny řídicí jednotky pohonu
Hladina chladicí kapaliny je uspokojující, pokud je při studené m hybrid-
ním systému mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod rys-
kou "LOW", doplňte chladicí kapali-
nu až k rysce "FULL". ( S. 559)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezborit anovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých h ybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35 C)
Pro další podrobnosti o chladicí kapalině motoru kontaktujte kt eréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo kterýkoliv spole hlivý servis.
■ Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladiče, hadice, uzávěry nádržek chladic í kapaliny
motoru/řídicí jednotky pohonu, výpustný kohout a vodní čerpadlo .
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chla dicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v serv isu Toyota,
nebo v kterémkoliv spolehlivém servisu.
Chladicí kapalina
1
2
3
1
2
3

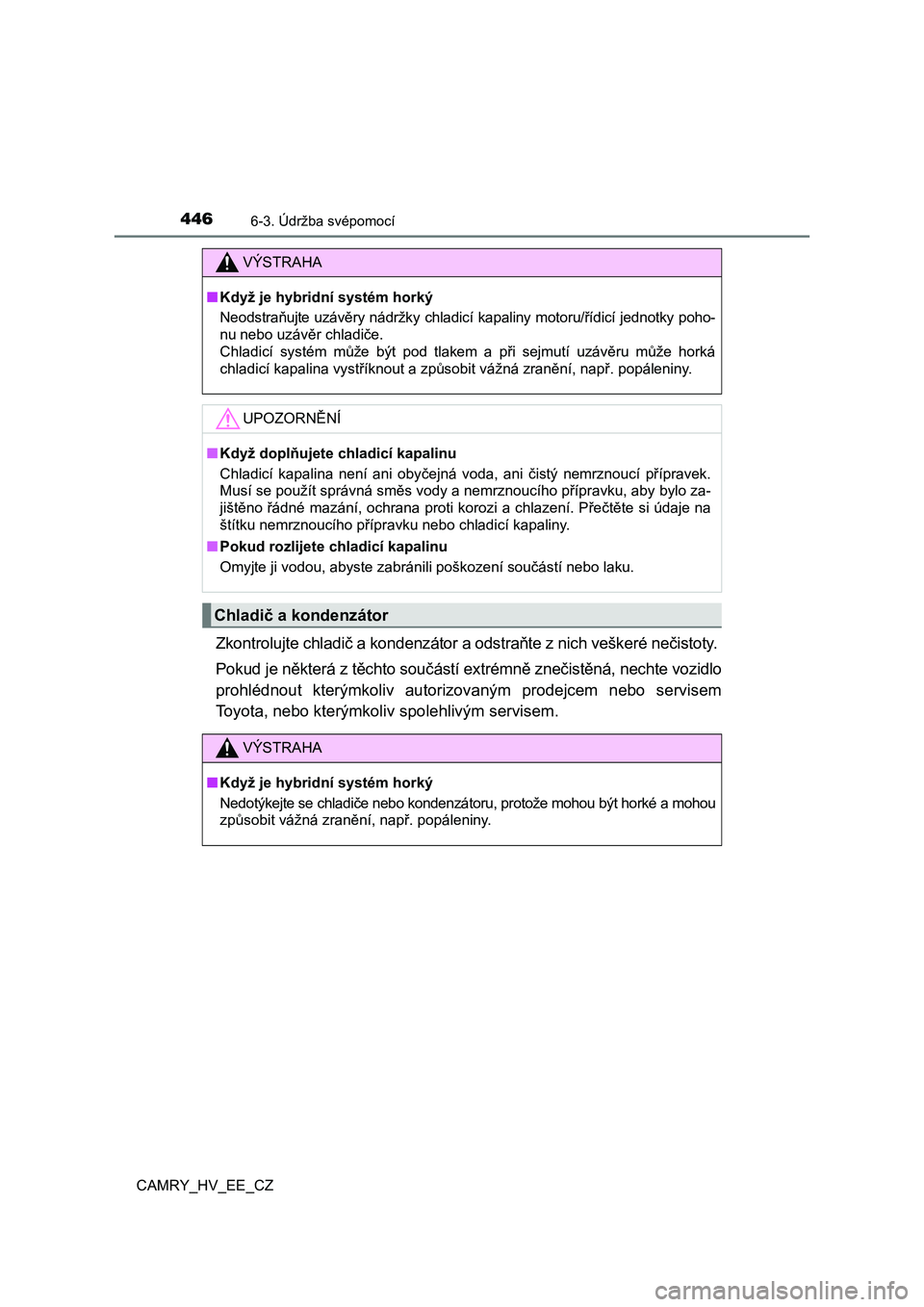

4466-3. Údržba svépomocí
CAMRY_HV_EE_CZ
Zkontrolujte chladič a kondenzátor a odstraňte z nich veškeré nečistoty.
Pokud je některá z těchto součá stí extrémně znečistěná, nechte vozidlo
prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
VÝSTRAHA
■Když je hybridní systém horký
Neodstraňujte uzávěry nádržky chladicí kapaliny motoru/řídicí j ednotky poho-
nu nebo uzávěr chladiče.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. p opáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■ Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
Chladič a kondenzátor
VÝSTRAHA
■ Když je hybridní systém horký
Nedotýkejte se chladiče nebo kondenzátoru, protože mohou být horké a mohou
způsobit vážná zranění, např. popáleniny.
