2022 TOYOTA CAMRY Betriebsanleitungen (in German)

5838-1. Technische Daten
CAMRY_HV_EM
8
Technische Daten des Fahrzeugs

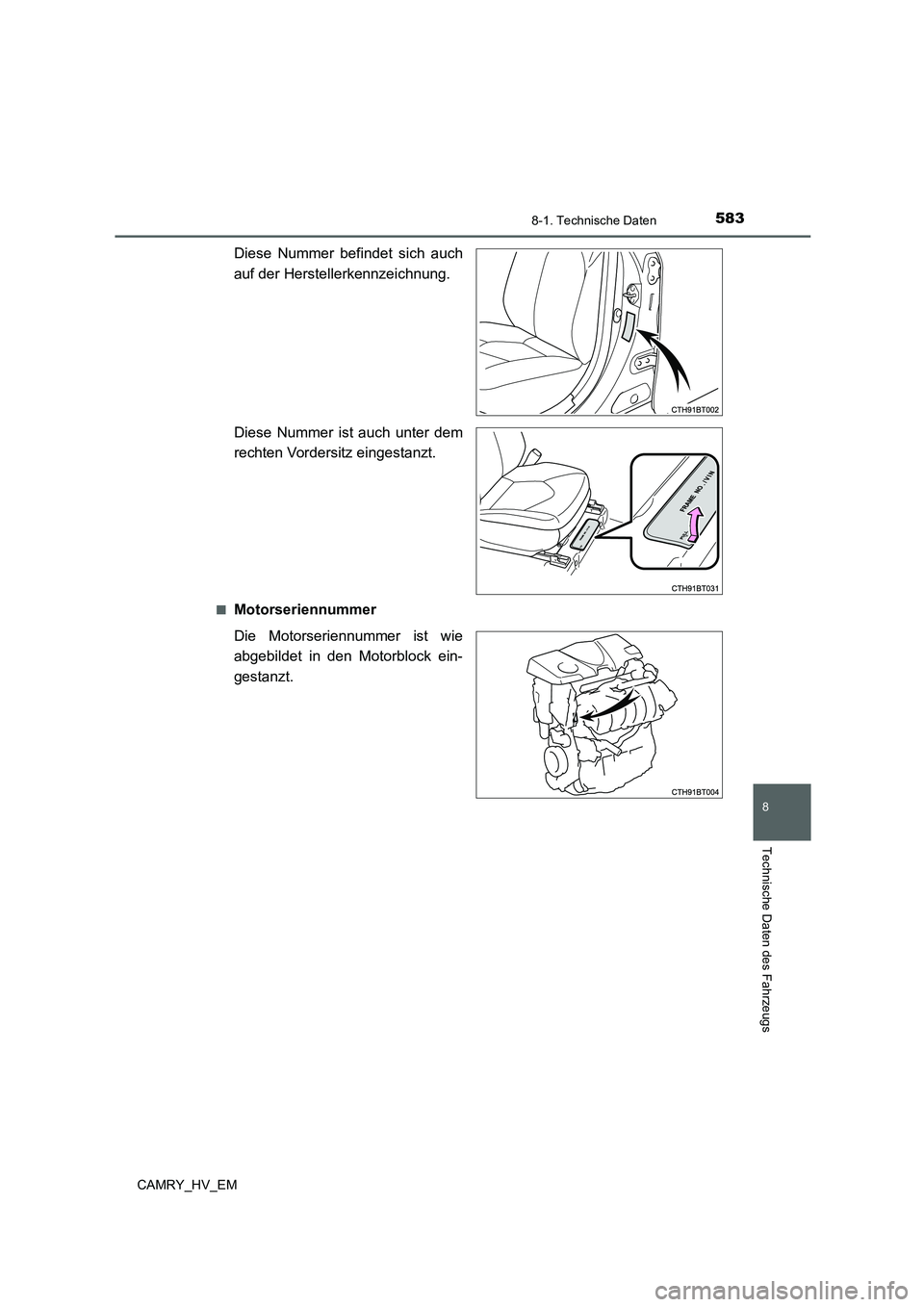

Diese Nummer befindet sich auch
auf der Herstellerkennzeichnung.
Diese Nummer ist auch unter dem
rechten Vordersitz eingestanzt.
■Motorseriennummer
Die Motorseriennummer ist wie
abgebildet in den Motorblock ein-
gestanzt.

5848-1. Technische Daten
CAMRY_HV_EM

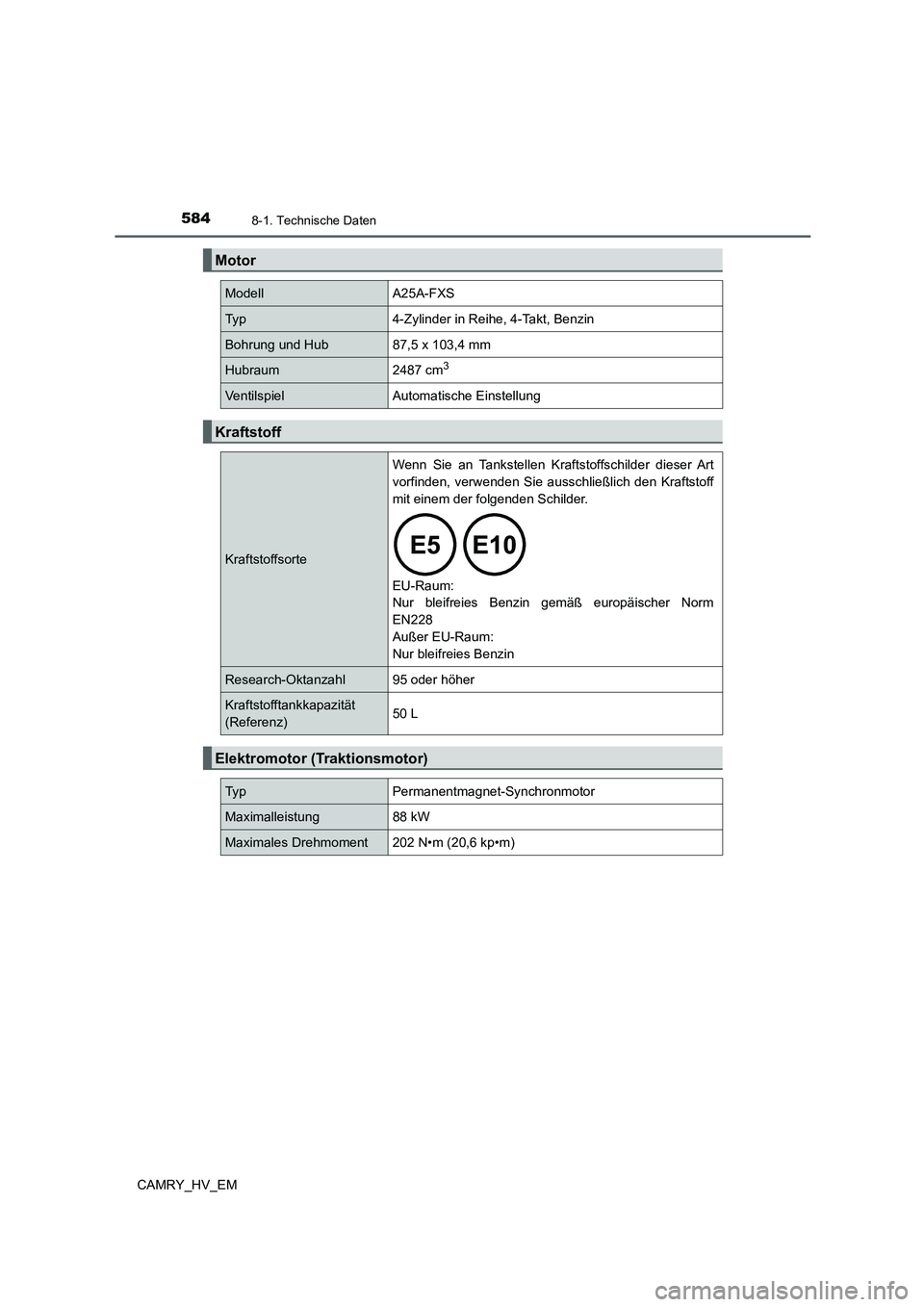

Motor
Modell A25A-FXS
Typ 4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub 87,5 x 103,4 mm
Hubraum 2487 cm3
Ventilspiel Automatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn Sie an Tankstellen Kraftstoffschilder dieser Art
vorfinden, verwenden Sie ausschließlich den Kraftstoff
mit einem der folgenden Schilder.

EU-Raum:
Nur bleifreies Benzin gemäß europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl 95 oder höher
Kraftstofftankkapazität
(Referenz)50 L
Elektromotor (Traktionsmotor)
Typ Permanentmagnet-Synchronmotor
Maximalleistung 88 kW
Maximales Drehmoment 202 N•m (20,6 kp•m)

5858-1. Technische Daten
CAMRY_HV_EM
8
Technische Daten des Fahrzeugs

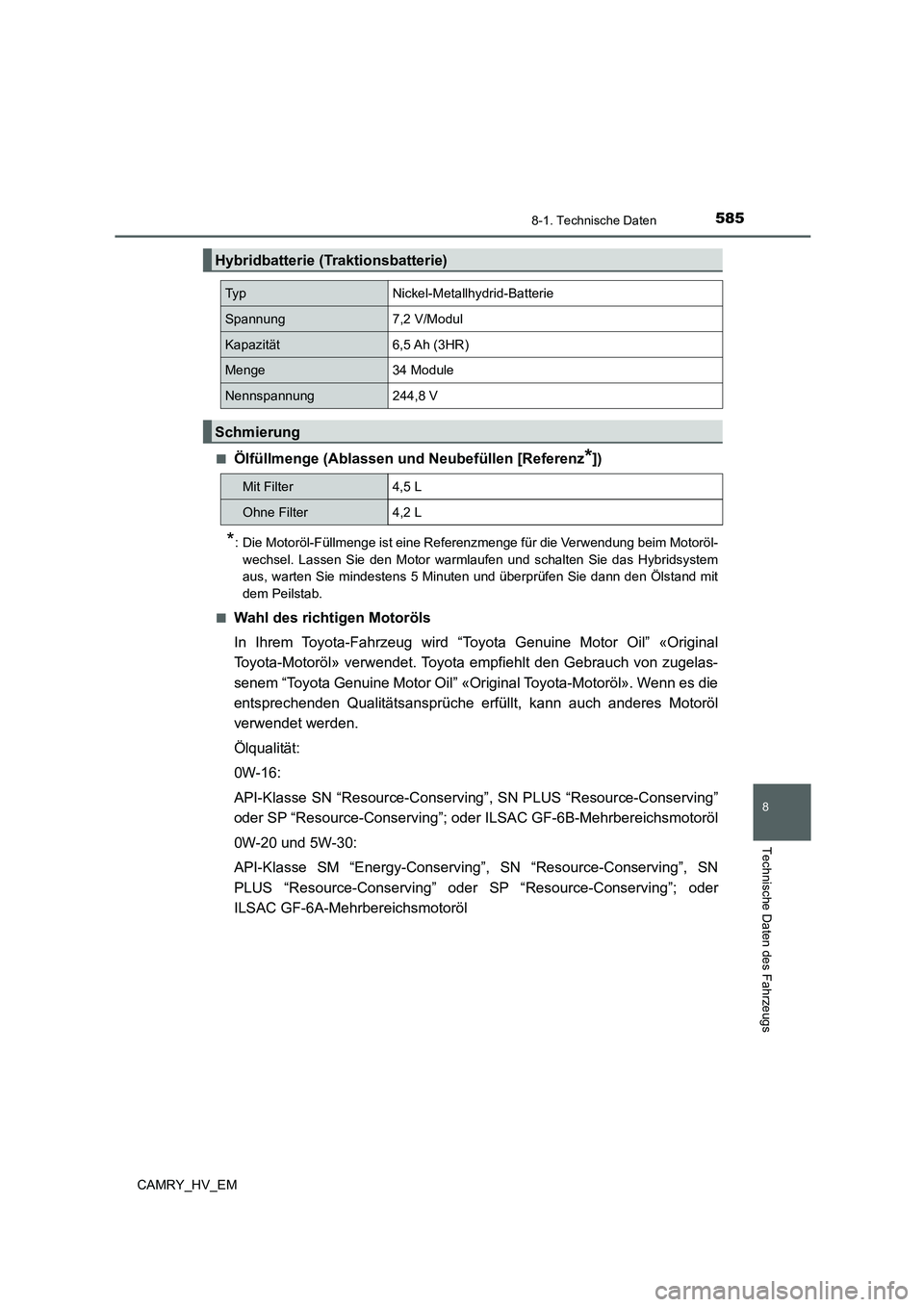

■Ölfüllmenge (Ablassen und Neubefüllen [Referenz*])
*: Die Motoröl-Füllmenge ist eine Referenzmenge für die Verwendung beim Motoröl-
wechsel. Lassen Sie den Motor warmlaufen und schalten Sie das Hybridsystem
aus, warten Sie mindestens 5 Minuten und überprüfen Sie dann den Ölstand mit
dem Peilstab.
■
Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von zugelas-
senem “Toyota Genuine Motor Oil” «Original Toyota-Motoröl». Wenn es die
entsprechenden Qualitätsansprüche erfüllt, kann auch anderes Motoröl
verwendet werden.
Ölqualität:
0W-16:
API-Klasse SN “Resource-Conserving”, SN PLUS “Resource-Conserving”
oder SP “Resource-Conserving”; oder ILSAC GF-6B-Mehrbereichsmotoröl
0W-20 und 5W-30:
API-Klasse SM “Energy-Conserving”, SN “Resource-Conserving”, SN
PLUS “Resource-Conserving” oder SP “Resource-Conserving”; oder
ILSAC GF-6A-Mehrbereichsmotoröl
Hybridbatterie (Traktionsbatterie)
Typ Nickel-Metallhydrid-Batterie
Spannung 7,2 V/Modul
Kapazität 6,5 Ah (3HR)
Menge 34 Module
Nennspannung 244,8 V
Schmierung
Mit Filter 4,5 L
Ohne Filter 4,2 L

5868-1. Technische Daten
CAMRY_HV_EM

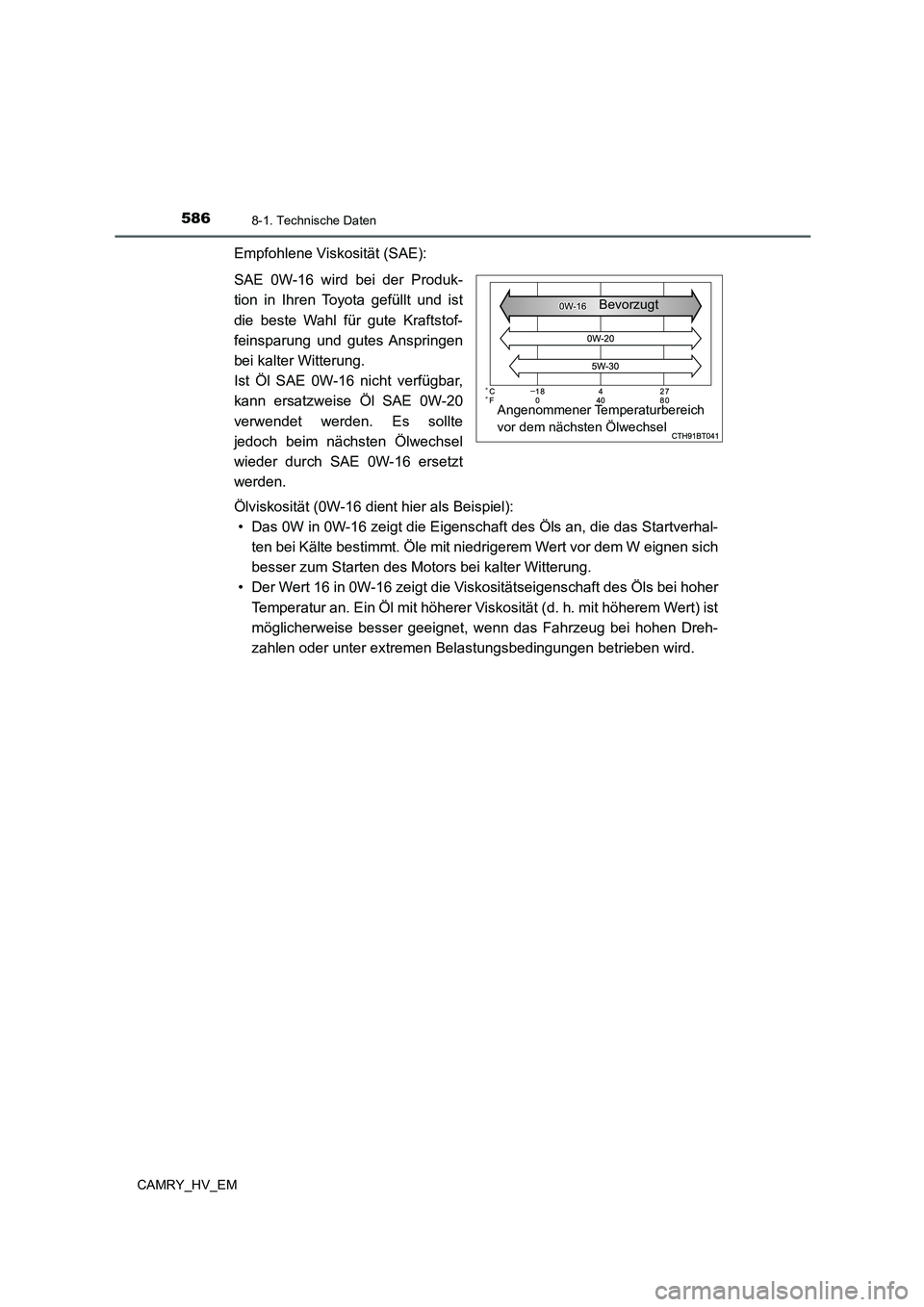

Empfohlene Viskosität (SAE):
SAE 0W-16 wird bei der Produk-
tion in Ihren Toyota gefüllt und ist
die beste Wahl für gute Kraftstof-
feinsparung und gutes Anspringen
bei kalter Witterung.
Ist Öl SAE 0W-16 nicht verfügbar,
kann ersatzweise Öl SAE 0W-20
verwendet werden. Es sollte
jedoch beim nächsten Ölwechsel
wieder durch SAE 0W-16 ersetzt
werden.
Ölviskosität (0W-16 dient hier als Beispiel):
• Das 0W in 0W-16 zeigt die Eigenschaft des Öls an, die das Startverhal-
ten bei Kälte bestimmt. Öle mit niedrigerem Wert vor dem W eignen sich
besser zum Starten des Motors bei kalter Witterung.
• Der Wert 16 in 0W-16 zeigt die Viskositätseigenschaft des Öls bei hoher
Temperatur an. Ein Öl mit höherer Viskosität (d. h. mit höherem Wert) ist
möglicherweise besser geeignet, wenn das Fahrzeug bei hohen Dreh-
zahlen oder unter extremen Belastungsbedingungen betrieben wird.
Angenommener Temperaturbereich
vor dem nächsten ÖlwechselBevorzugt

5878-1. Technische Daten
CAMRY_HV_EM
8
Technische Daten des Fahrzeugs

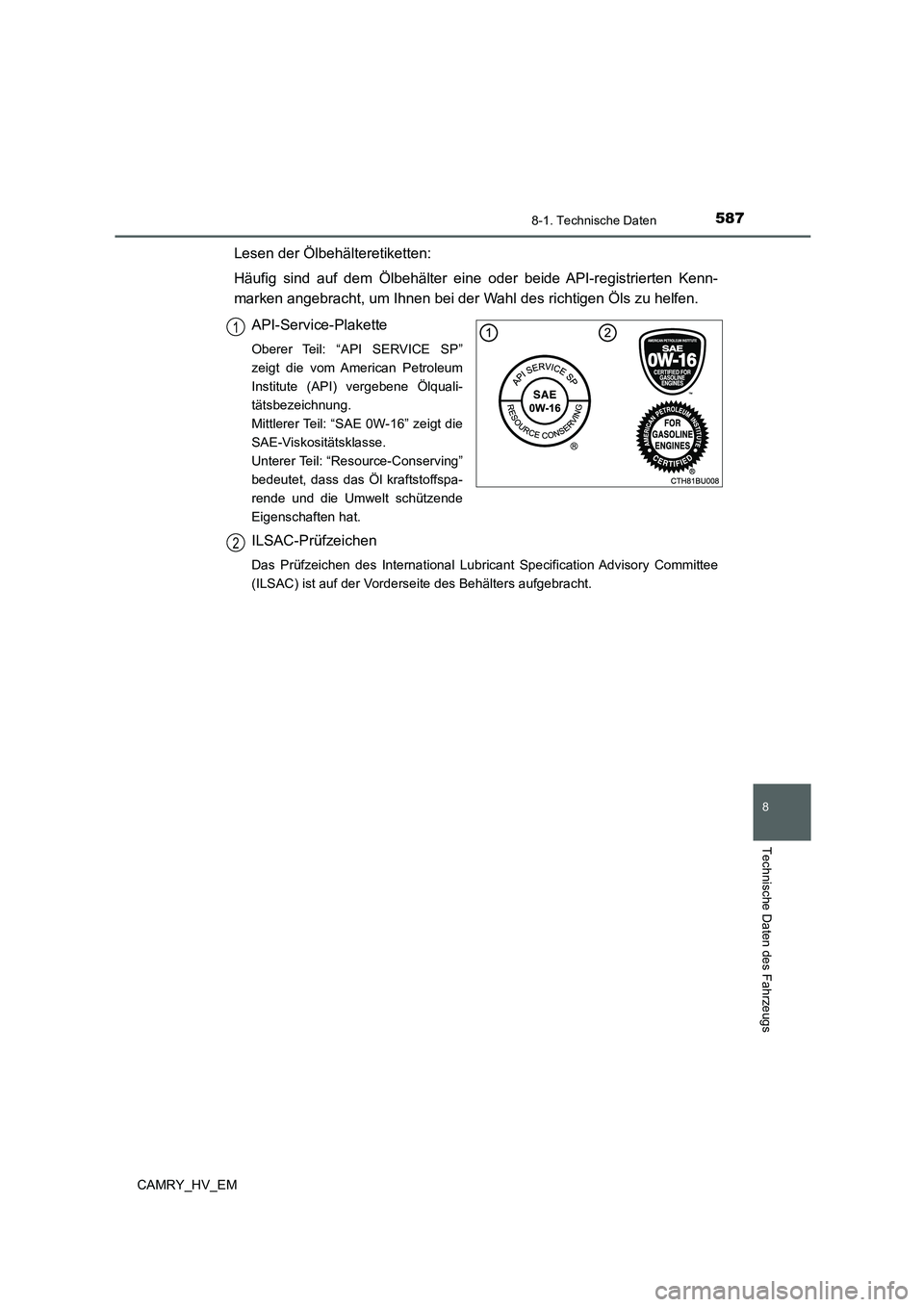

Lesen der Ölbehälteretiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Wahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Teil: “API SERVICE SP”
zeigt die vom American Petroleum
Institute (API) vergebene Ölquali-
tätsbezeichnung.
Mittlerer Teil: “SAE 0W-16” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving”
bedeutet, dass das Öl kraftstoffspa-
rende und die Umwelt schützende
Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant Specification Advisory Committee
(ILSAC) ist auf der Vorderseite des Behälters aufgebracht.
1
2

5888-1. Technische Daten
CAMRY_HV_EM

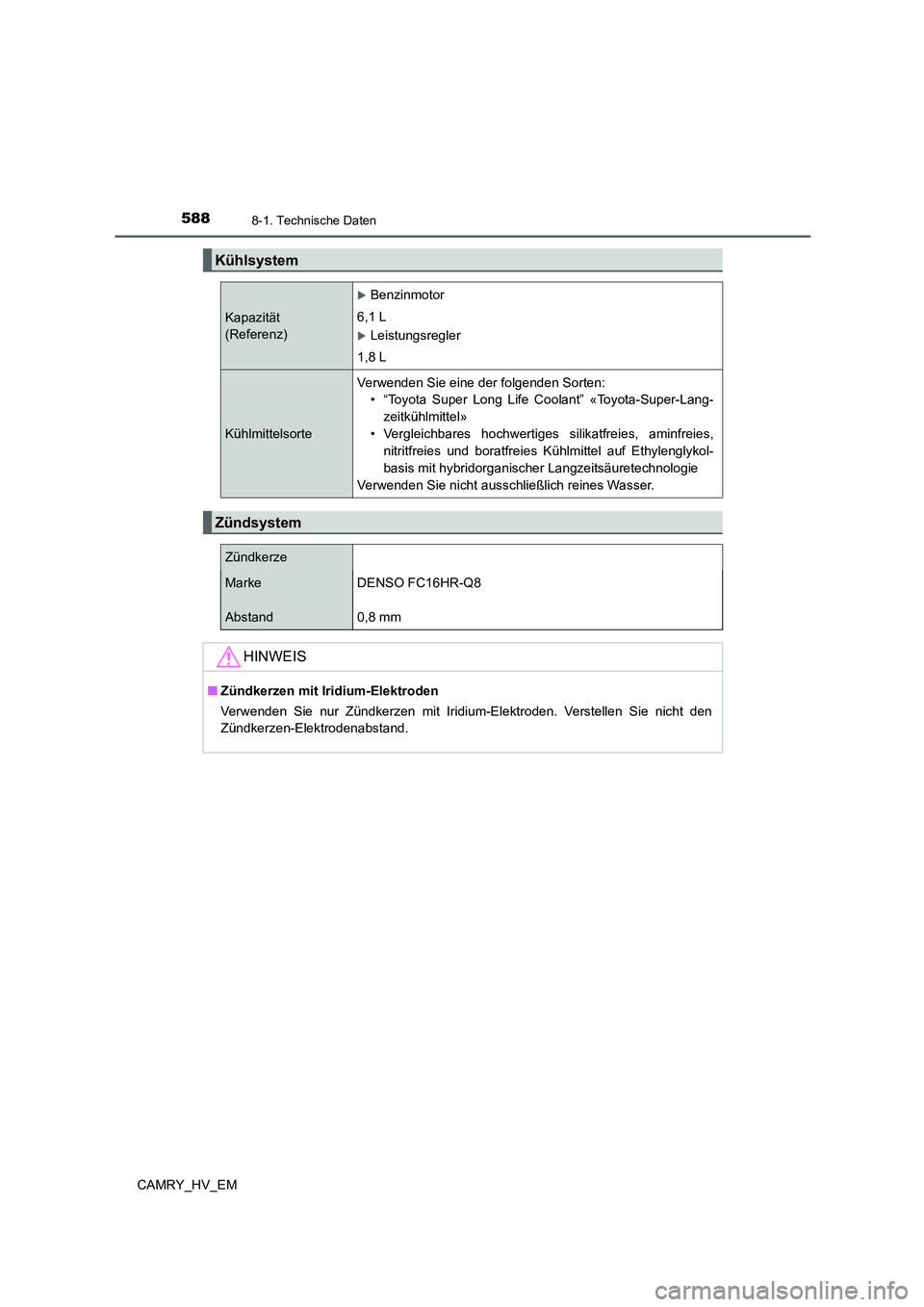

Kühlsystem
Kapazität
(Referenz)
Benzinmotor
6,1 L
Leistungsregler
1,8 L
KühlmittelsorteVerwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-Lang-
zeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, aminfreies,
nitritfreies und boratfreies Kühlmittel auf Ethylenglykol-
basis mit hybridorganischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem
Zündkerze
Marke
AbstandDENSO FC16HR-Q8
0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.

5898-1. Technische Daten
CAMRY_HV_EM
8
Technische Daten des Fahrzeugs
*: Die Flüssigkeitskapazität ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werk-
statt.

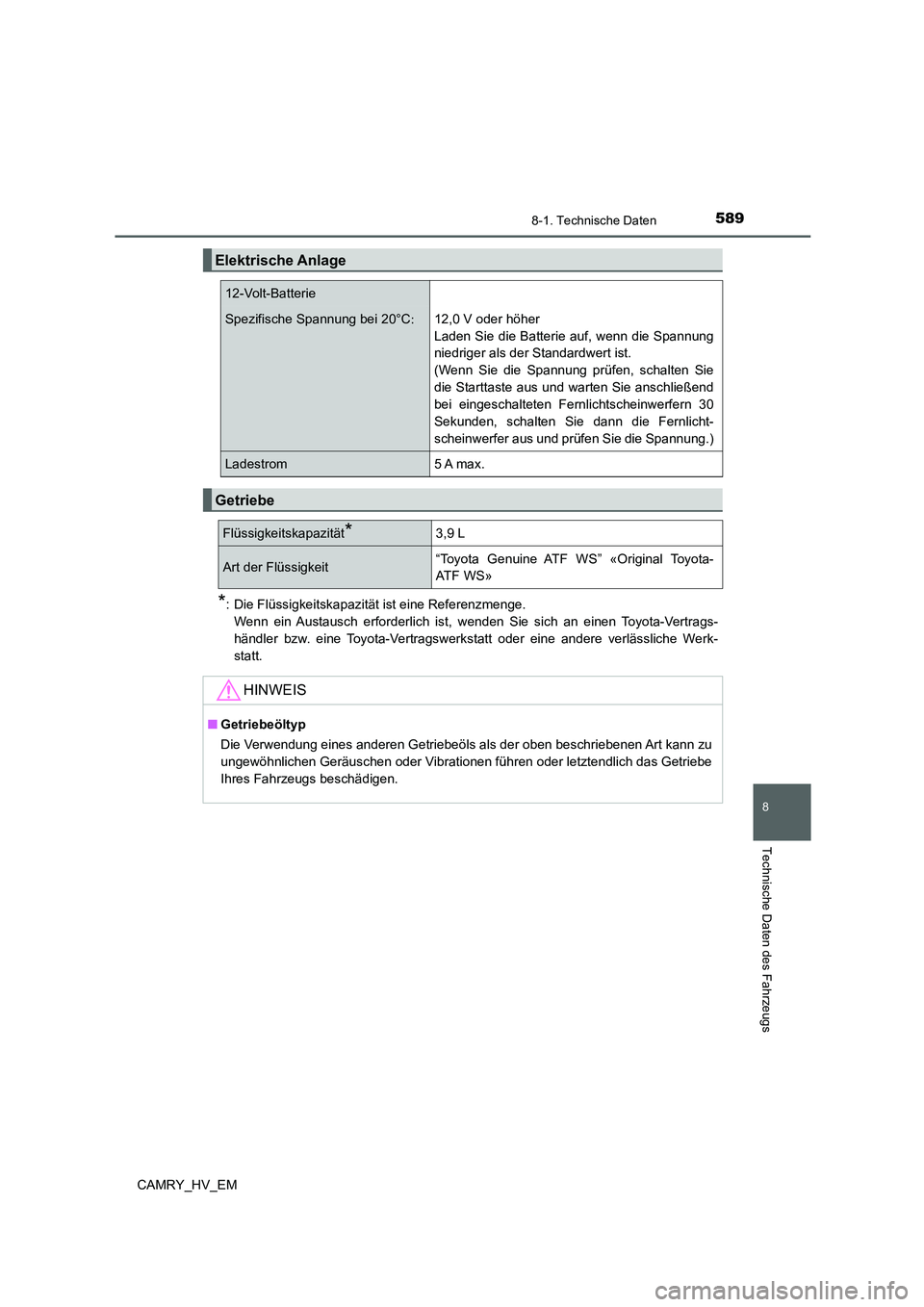

Elektrische Anlage
12-Volt-Batterie
Spezifische Spannung bei 20°C12,0 V oder höher
Laden Sie die Batterie auf, wenn die Spannung
niedriger als der Standardwert ist.
(Wenn Sie die Spannung prüfen, schalten Sie
die Starttaste aus und warten Sie anschließend
bei eingeschalteten Fernlichtscheinwerfern 30
Sekunden, schalten Sie dann die Fernlicht-
scheinwerfer aus und prüfen Sie die Spannung.)
Ladestrom5 A max.
Getriebe
Flüssigkeitskapazität*3,9 L
Art der Flüssigkeit“Toyota Genuine ATF WS” «Original Toyota-
AT F W S »
HINWEIS
■Getriebeöltyp
Die Verwendung eines anderen Getriebeöls als der oben beschriebenen Art kann zu
ungewöhnlichen Geräuschen oder Vibrationen führen oder letztendlich das Getriebe
Ihres Fahrzeugs beschädigen.

5908-1. Technische Daten
CAMRY_HV_EM

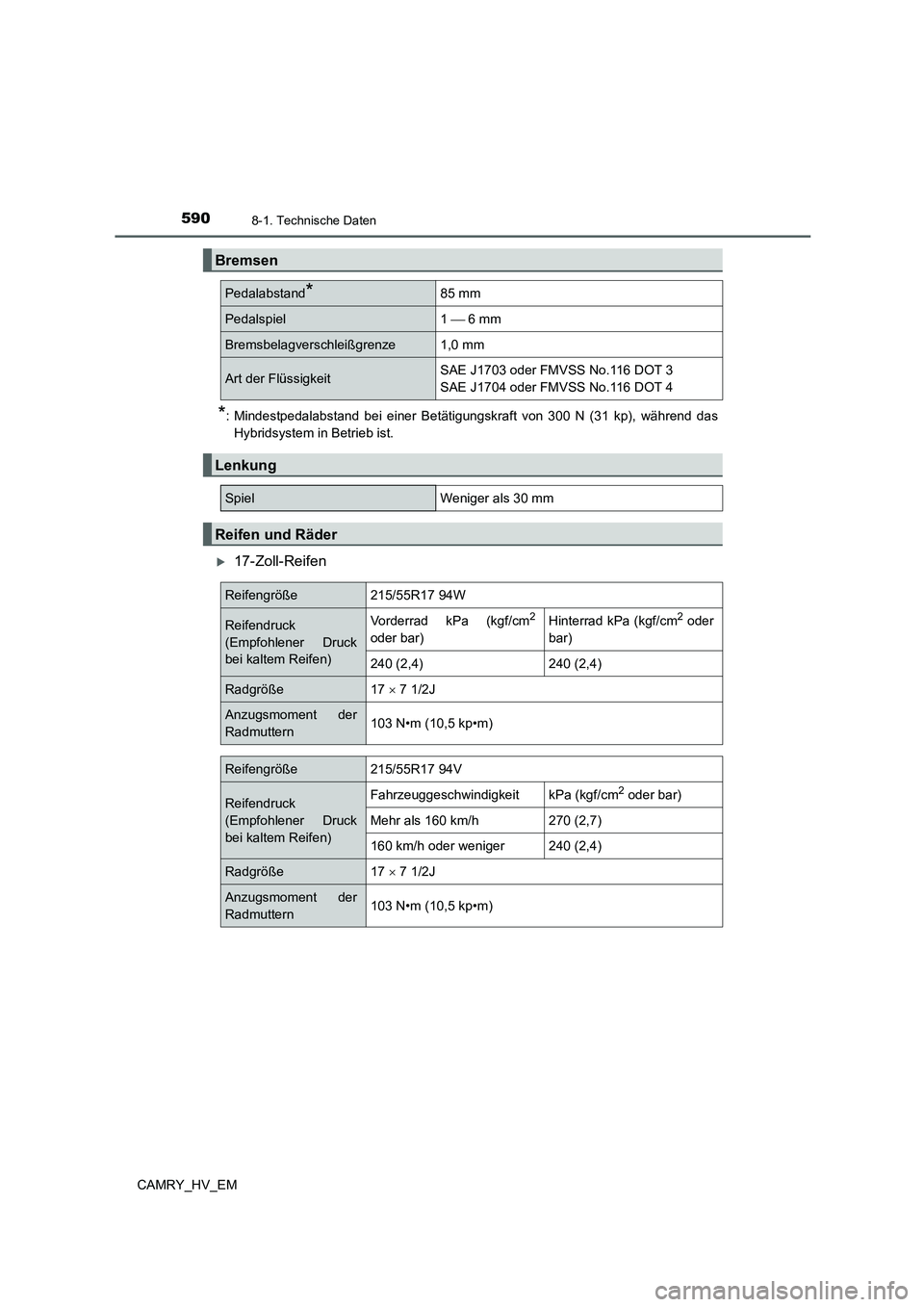

*: Mindestpedalabstand bei einer Betätigungskraft von 300 N (31 kp), während das
Hybridsystem in Betrieb ist.
17-Zoll-Reifen
Bremsen
Pedalabstand*85 mm
Pedalspiel 1  6 mm
Bremsbelagverschleißgrenze1,0 mm
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3
SAE J1704 oder FMVSS No.116 DOT 4
Lenkung
Spiel Weniger als 30 mm
Reifen und Räder
Reifengröße215/55R17 94W
Reifendruck
(Empfohlener Druck
bei kaltem Reifen)Vorderrad kPa (kgf/cm2
oder bar)
Hinterrad kPa (kgf/cm2 oder
bar)
240 (2,4)240 (2,4)
Radgröße17  7 1/2J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
Reifengröße215/55R17 94V
Reifendruck
(Empfohlener Druck
bei kaltem Reifen)FahrzeuggeschwindigkeitkPa (kgf/cm2 oder bar)
Mehr als 160 km/h270 (2,7)
160 km/h oder weniger240 (2,4)
Radgröße17  7 1/2J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
