2022 TOYOTA CAMRY Betriebsanleitungen (in German)

5036-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM
Bringen Sie die Abdeckung an.
Entfernen Sie das Schutzklebeband.
■Austauschen der folgenden Glühlampen
Wenn eine der nachstehend aufgeführten Leuchten durchgebrannt ist, las-
sen Sie diese von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen verlässlichen Werkstatt ersetzen.
●Scheinwerfer
●Tagesfahrlichter/Standlichter vorn
●Vordere Fahrtrichtungsanzeiger (LED-Typ)
●Nebelscheinwerfer
●Seitliche Fahrtrichtungsanzeiger
●Schlussleuchten
●Hintere Seitenmarkierungsleuchten
●Bremsleuchten
●Hintere Fahrtrichtungsanzeiger (LED-Typ)
●Rückfahrscheinwerfer (LED-Typ)
●Nebelschlussleuchte
●Zusatzbremsleuchte
●Kennzeichenleuchten
10
11

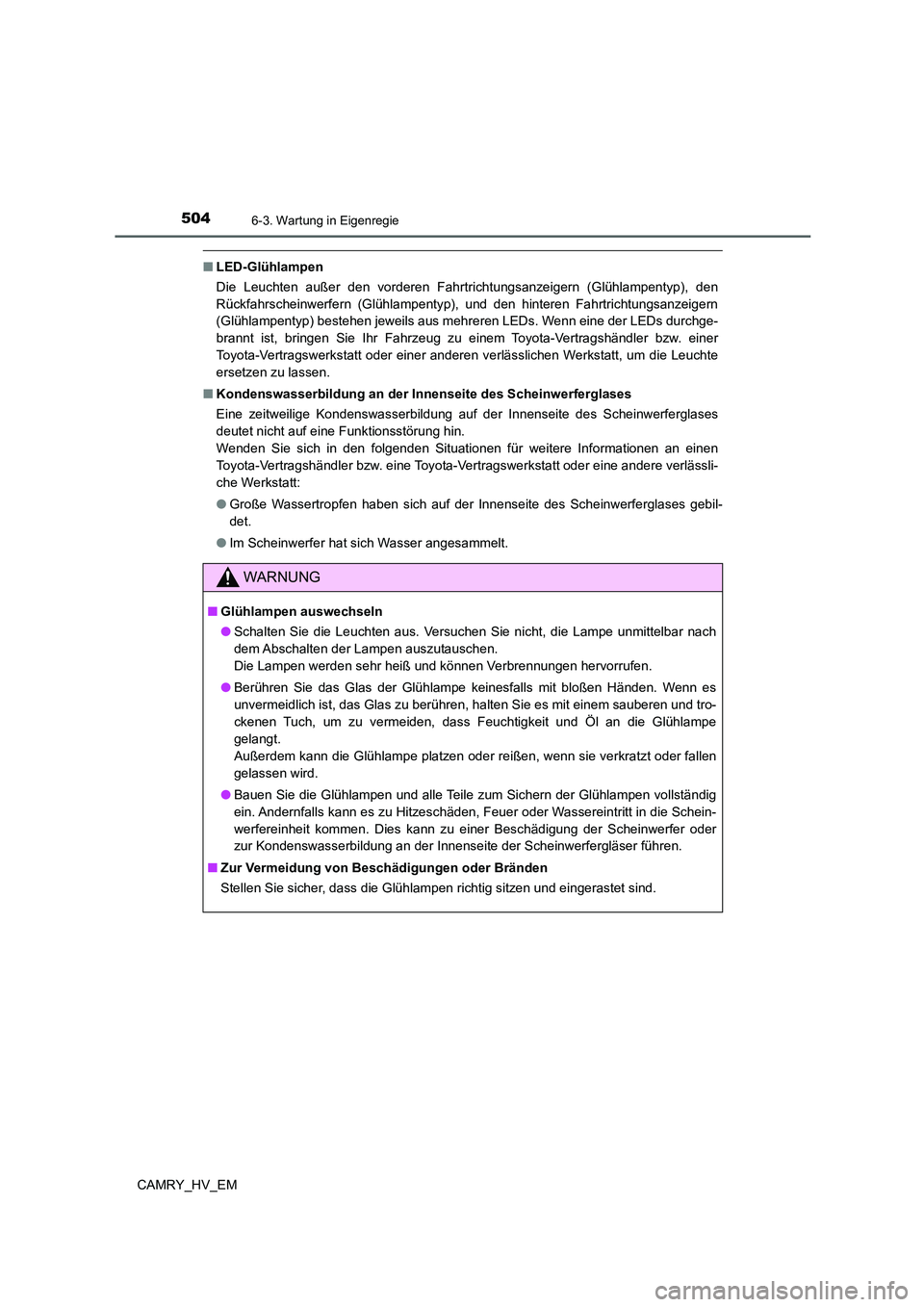

5046-3. Wartung in Eigenregie
CAMRY_HV_EM
■LED-Glühlampen
Die Leuchten außer den vorderen Fahrtrichtungsanzeigern (Glühlampentyp), den
Rückfahrscheinwerfern (Glühlampentyp), und den hinteren Fahrtrichtungsanzeigern
(Glühlampentyp) bestehen jeweils aus mehreren LEDs. Wenn eine der LEDs durchge-
brannt ist, bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt, um die Leuchte
ersetzen zu lassen.
■Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases
deutet nicht auf eine Funktionsstörung hin.
Wenden Sie sich in den folgenden Situationen für weitere Informationen an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässli-
che Werkstatt:
●Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebil-
det.
●Im Scheinwerfer hat sich Wasser angesammelt.
WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versuchen Sie nicht, die Lampe unmittelbar nach
dem Abschalten der Lampen auszutauschen.
Die Lampen werden sehr heiß und können Verbrennungen hervorrufen.
●Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
unvermeidlich ist, das Glas zu berühren, halten Sie es mit einem sauberen und tro-
ckenen Tuch, um zu vermeiden, dass Feuchtigkeit und Öl an die Glühlampe
gelangt.
Außerdem kann die Glühlampe platzen oder reißen, wenn sie verkratzt oder fallen
gelassen wird.
●Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig
ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Schein-
werfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder
zur Kondenswasserbildung an der Innenseite der Scheinwerfergläser führen.
■Zur Vermeidung von Beschädigungen oder Bränden
Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.

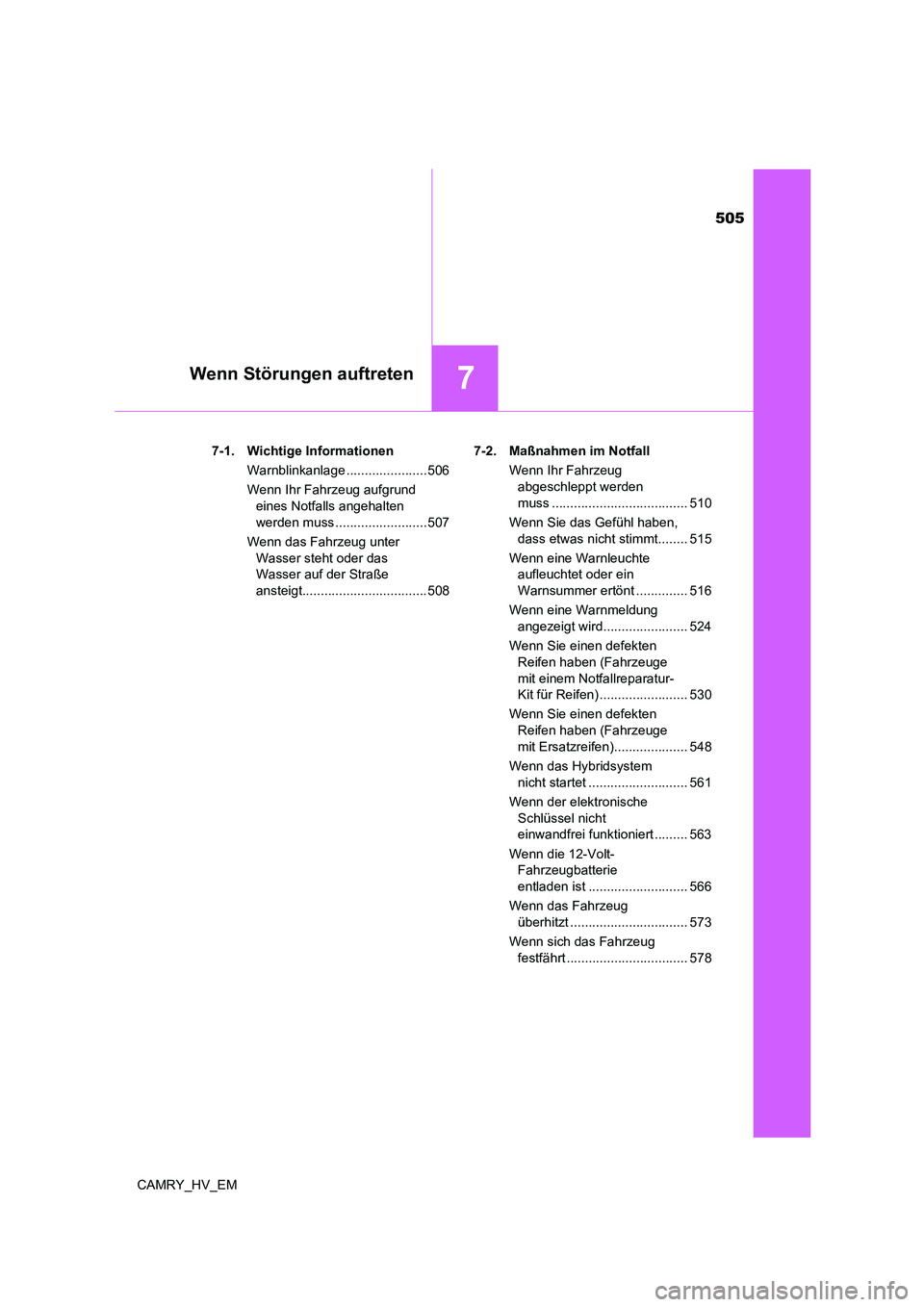

505
7Wenn Störungen auftreten
CAMRY_HV_EM7-1. Wichtige Informationen
Warnblinkanlage ......................506
Wenn Ihr Fahrzeug aufgrund
eines Notfalls angehalten
werden muss .........................507
Wenn das Fahrzeug unter
Wasser steht oder das
Wasser auf der Straße
ansteigt.................................. 5087-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ..................................... 510
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt........ 515
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt .............. 516
Wenn eine Warnmeldung
angezeigt wird....................... 524
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit einem Notfallreparatur-
Kit für Reifen) ........................ 530
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit Ersatzreifen).................... 548
Wenn das Hybridsystem
nicht startet ........................... 561
Wenn der elektronische
Schlüssel nicht
einwandfrei funktioniert ......... 563
Wenn die 12-Volt-
Fahrzeugbatterie
entladen ist ........................... 566
Wenn das Fahrzeug
überhitzt ................................ 573
Wenn sich das Fahrzeug
festfährt ................................. 578

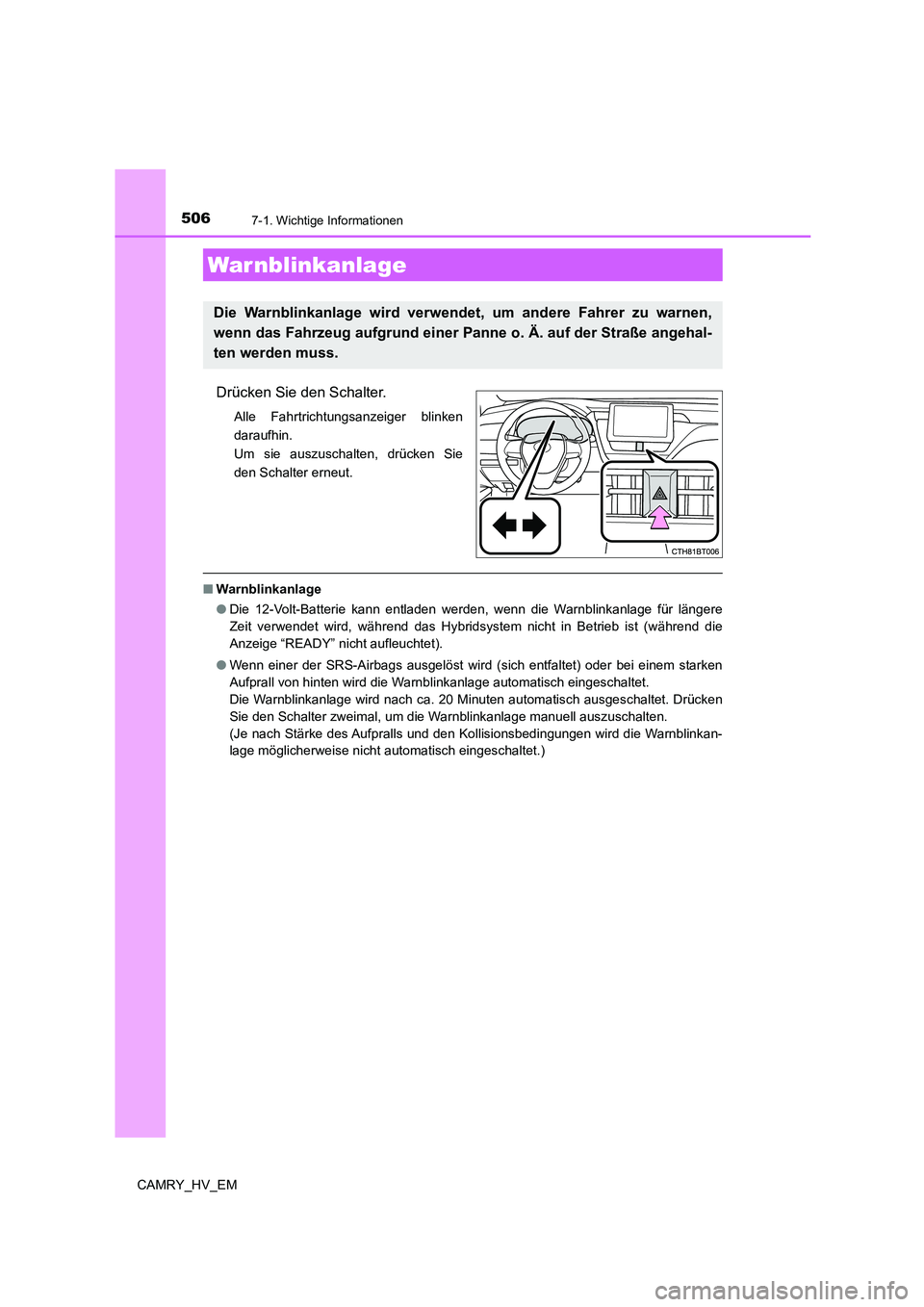

506
CAMRY_HV_EM
7-1. Wichtige Informationen
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken
daraufhin.
Um sie auszuschalten, drücken Sie
den Schalter erneut.
■Warnblinkanlage
●Die 12-Volt-Batterie kann entladen werden, wenn die Warnblinkanlage für längere
Zeit verwendet wird, während das Hybridsystem nicht in Betrieb ist (während die
Anzeige “READY” nicht aufleuchtet).
●Wenn einer der SRS-Airbags ausgelöst wird (sich entfaltet) oder bei einem starken
Aufprall von hinten wird die Warnblinkanlage automatisch eingeschaltet.
Die Warnblinkanlage wird nach ca. 20 Minuten automatisch ausgeschaltet. Drücken
Sie den Schalter zweimal, um die Warnblinkanlage manuell auszuschalten.
(Je nach Stärke des Aufpralls und den Kollisionsbedingungen wird die Warnblinkan-
lage möglicherweise nicht automatisch eingeschaltet.)
War nblinkanlage
Die Warnblinkanlage wird verwendet, um andere Fahrer zu warnen,
wenn das Fahrzeug aufgrund einer Panne o. Ä. auf der Straße angehal-
ten werden muss.

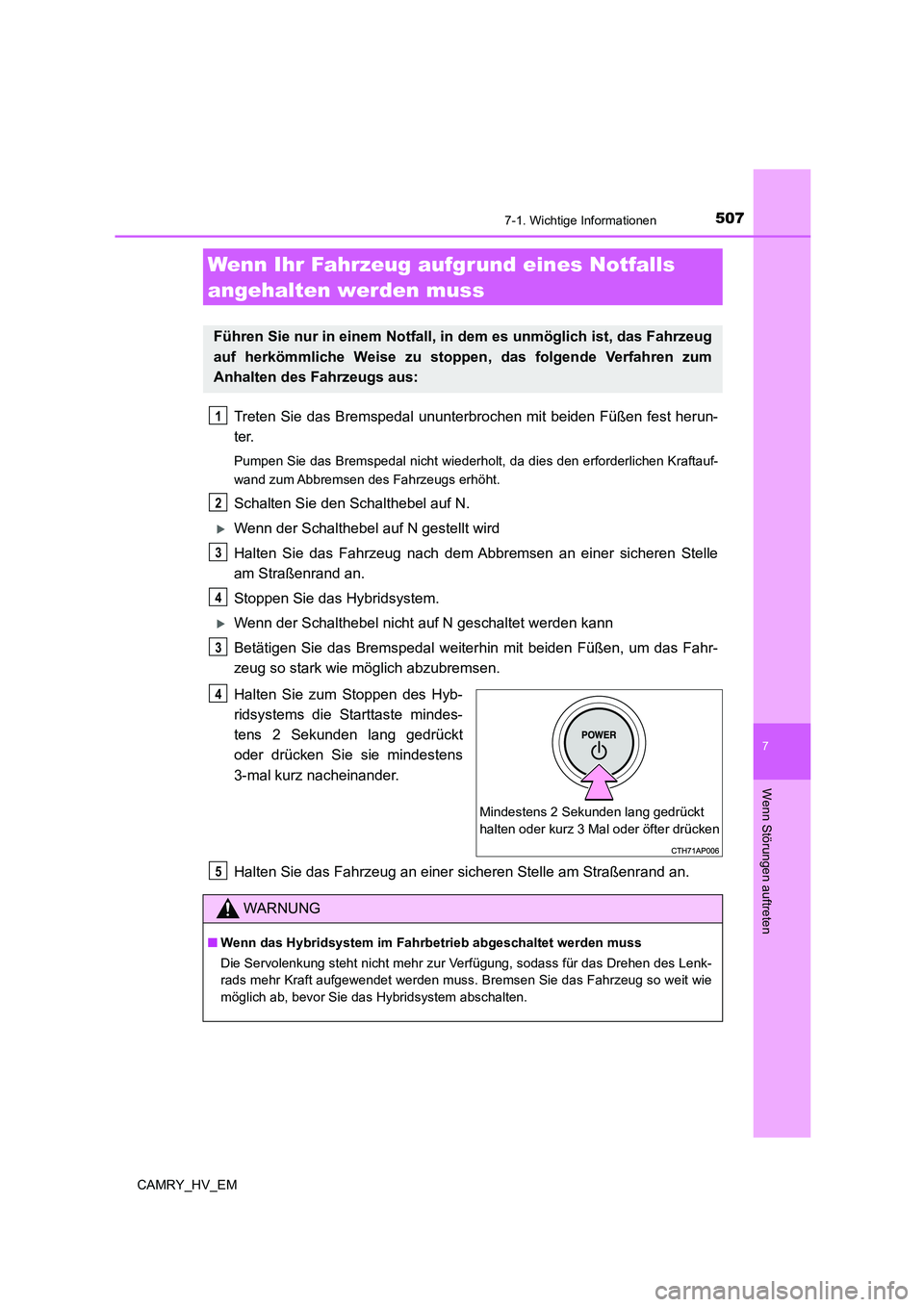

5077-1. Wichtige Informationen
7
Wenn Störungen auftreten
CAMRY_HV_EM
Treten Sie das Bremspedal ununterbrochen mit beiden Füßen fest herun-
ter.
Pumpen Sie das Bremspedal nicht wiederholt, da dies den erforderlichen Kraftauf-
wand zum Abbremsen des Fahrzeugs erhöht.
Schalten Sie den Schalthebel auf N.
Wenn der Schalthebel auf N gestellt wird
Halten Sie das Fahrzeug nach dem Abbremsen an einer sicheren Stelle
am Straßenrand an.
Stoppen Sie das Hybridsystem.
Wenn der Schalthebel nicht auf N geschaltet werden kann
Betätigen Sie das Bremspedal weiterhin mit beiden Füßen, um das Fahr-
zeug so stark wie möglich abzubremsen.
Halten Sie zum Stoppen des Hyb-
ridsystems die Starttaste mindes-
tens 2 Sekunden lang gedrückt
oder drücken Sie sie mindestens
3-mal kurz nacheinander.
Halten Sie das Fahrzeug an einer sicheren Stelle am Straßenrand an.
Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss
Führen Sie nur in einem Notfall, in dem es unmöglich ist, das Fahrzeug
auf herkömmliche Weise zu stoppen, das folgende Verfahren zum
Anhalten des Fahrzeugs aus:
1
2
3
4
3
Mindestens 2 Sekunden lang gedrückt
halten oder kurz 3 Mal oder öfter drücken
4
WARNUNG
■Wenn das Hybridsystem im Fahrbetrieb abgeschaltet werden muss
Die Servolenkung steht nicht mehr zur Verfügung, sodass für das Drehen des Lenk-
rads mehr Kraft aufgewendet werden muss. Bremsen Sie das Fahrzeug so weit wie
möglich ab, bevor Sie das Hybridsystem abschalten.
5

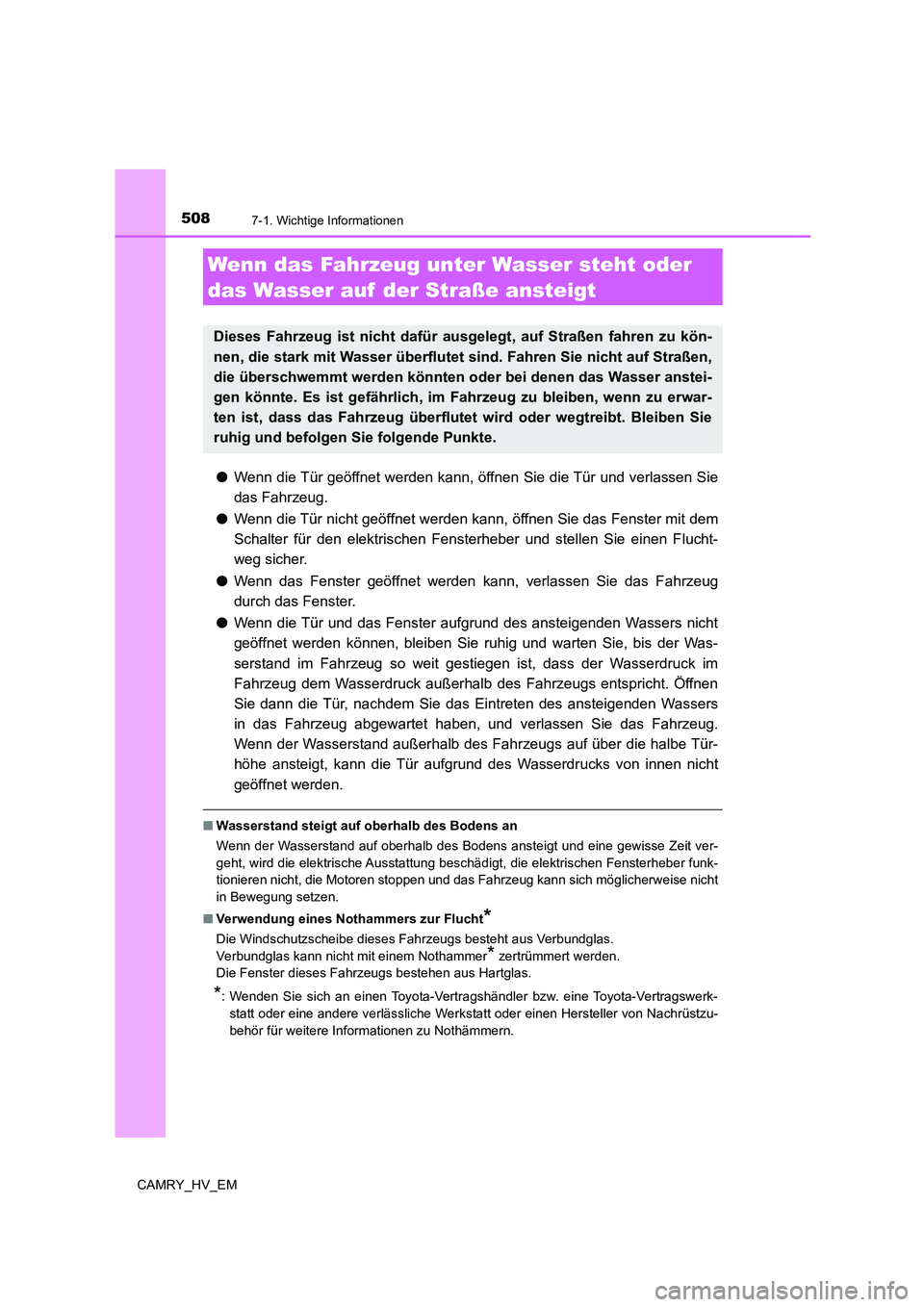

5087-1. Wichtige Informationen
CAMRY_HV_EM
●Wenn die Tür geöffnet werden kann, öffnen Sie die Tür und verlassen Sie
das Fahrzeug.
●Wenn die Tür nicht geöffnet werden kann, öffnen Sie das Fenster mit dem
Schalter für den elektrischen Fensterheber und stellen Sie einen Flucht-
weg sicher.
●Wenn das Fenster geöffnet werden kann, verlassen Sie das Fahrzeug
durch das Fenster.
●Wenn die Tür und das Fenster aufgrund des ansteigenden Wassers nicht
geöffnet werden können, bleiben Sie ruhig und warten Sie, bis der Was-
serstand im Fahrzeug so weit gestiegen ist, dass der Wasserdruck im
Fahrzeug dem Wasserdruck außerhalb des Fahrzeugs entspricht. Öffnen
Sie dann die Tür, nachdem Sie das Eintreten des ansteigenden Wassers
in das Fahrzeug abgewartet haben, und verlassen Sie das Fahrzeug.
Wenn der Wasserstand außerhalb des Fahrzeugs auf über die halbe Tür-
höhe ansteigt, kann die Tür aufgrund des Wasserdrucks von innen nicht
geöffnet werden.
■Wasserstand steigt auf oberhalb des Bodens an
Wenn der Wasserstand auf oberhalb des Bodens ansteigt und eine gewisse Zeit ver-
geht, wird die elektrische Ausstattung beschädigt, die elektrischen Fensterheber funk-
tionieren nicht, die Motoren stoppen und das Fahrzeug kann sich möglicherweise nicht
in Bewegung setzen.
■Verwendung eines Nothammers zur Flucht
*
Die Windschutzscheibe dieses Fahrzeugs besteht aus Verbundglas.
Verbundglas kann nicht mit einem Nothammer
* zertrümmert werden.
Die Fenster dieses Fahrzeugs bestehen aus Hartglas.
*: Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche Werkstatt oder einen Hersteller von Nachrüstzu-
behör für weitere Informationen zu Nothämmern.
Wenn das Fahrzeug unter Wasser steht oder
das Wasser auf der Straße ansteigt
Dieses Fahrzeug ist nicht dafür ausgelegt, auf Straßen fahren zu kön-
nen, die stark mit Wasser überflutet sind. Fahren Sie nicht auf Straßen,
die überschwemmt werden könnten oder bei denen das Wasser anstei-
gen könnte. Es ist gefährlich, im Fahrzeug zu bleiben, wenn zu erwar-
ten ist, dass das Fahrzeug überflutet wird oder wegtreibt. Bleiben Sie
ruhig und befolgen Sie folgende Punkte.

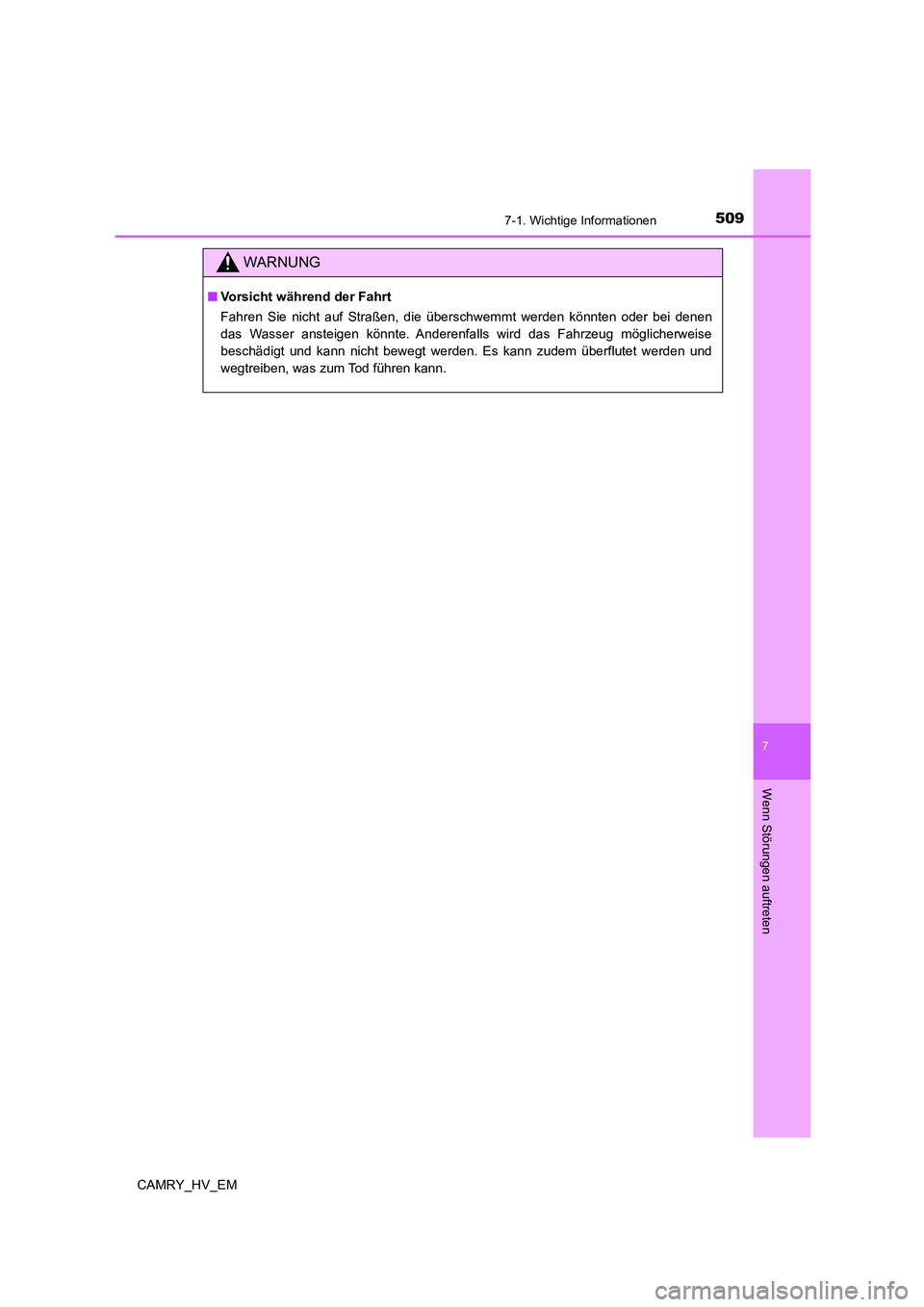

5097-1. Wichtige Informationen
7
Wenn Störungen auftreten
CAMRY_HV_EM
WARNUNG
■Vorsicht während der Fahrt
Fahren Sie nicht auf Straßen, die überschwemmt werden könnten oder bei denen
das Wasser ansteigen könnte. Anderenfalls wird das Fahrzeug möglicherweise
beschädigt und kann nicht bewegt werden. Es kann zudem überflutet werden und
wegtreiben, was zum Tod führen kann.

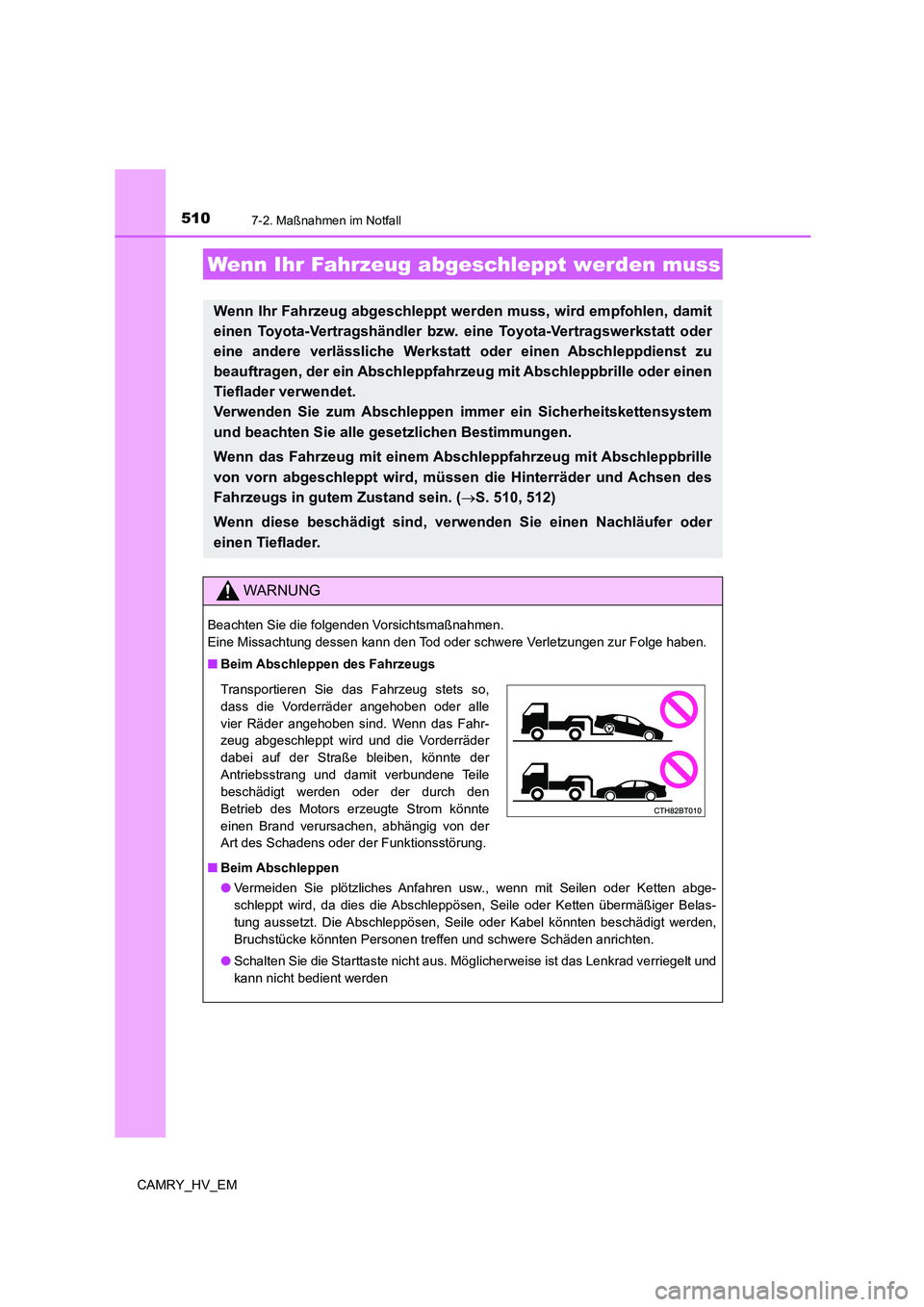

510
CAMRY_HV_EM
7-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug abgeschleppt werden muss
Wenn Ihr Fahrzeug abgeschleppt werden muss, wird empfohlen, damit
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
eine andere verlässliche Werkstatt oder einen Abschleppdienst zu
beauftragen, der ein Abschleppfahrzeug mit Abschleppbrille oder einen
Tieflader verwendet.
Verwenden Sie zum Abschleppen immer ein Sicherheitskettensystem
und beachten Sie alle gesetzlichen Bestimmungen.
Wenn das Fahrzeug mit einem Abschleppfahrzeug mit Abschleppbrille
von vorn abgeschleppt wird, müssen die Hinterräder und Achsen des
Fahrzeugs in gutem Zustand sein. (S. 510, 512)
Wenn diese beschädigt sind, verwenden Sie einen Nachläufer oder
einen Tieflader.
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge haben.
■Beim Abschleppen des Fahrzeugs
■Beim Abschleppen
●Vermeiden Sie plötzliches Anfahren usw., wenn mit Seilen oder Ketten abge-
schleppt wird, da dies die Abschleppösen, Seile oder Ketten übermäßiger Belas-
tung aussetzt. Die Abschleppösen, Seile oder Kabel könnten beschädigt werden,
Bruchstücke könnten Personen treffen und schwere Schäden anrichten.
●Schalten Sie die Starttaste nicht aus. Möglicherweise ist das Lenkrad verriegelt und
kann nicht bedient werden
Transportieren Sie das Fahrzeug stets so,
dass die Vorderräder angehoben oder alle
vier Räder angehoben sind. Wenn das Fahr-
zeug abgeschleppt wird und die Vorderräder
dabei auf der Straße bleiben, könnte der
Antriebsstrang und damit verbundene Teile
beschädigt werden oder der durch den
Betrieb des Motors erzeugte Strom könnte
einen Brand verursachen, abhängig von der
Art des Schadens oder der Funktionsstörung.
