2022 TOYOTA CAMRY Betriebsanleitungen (in German)

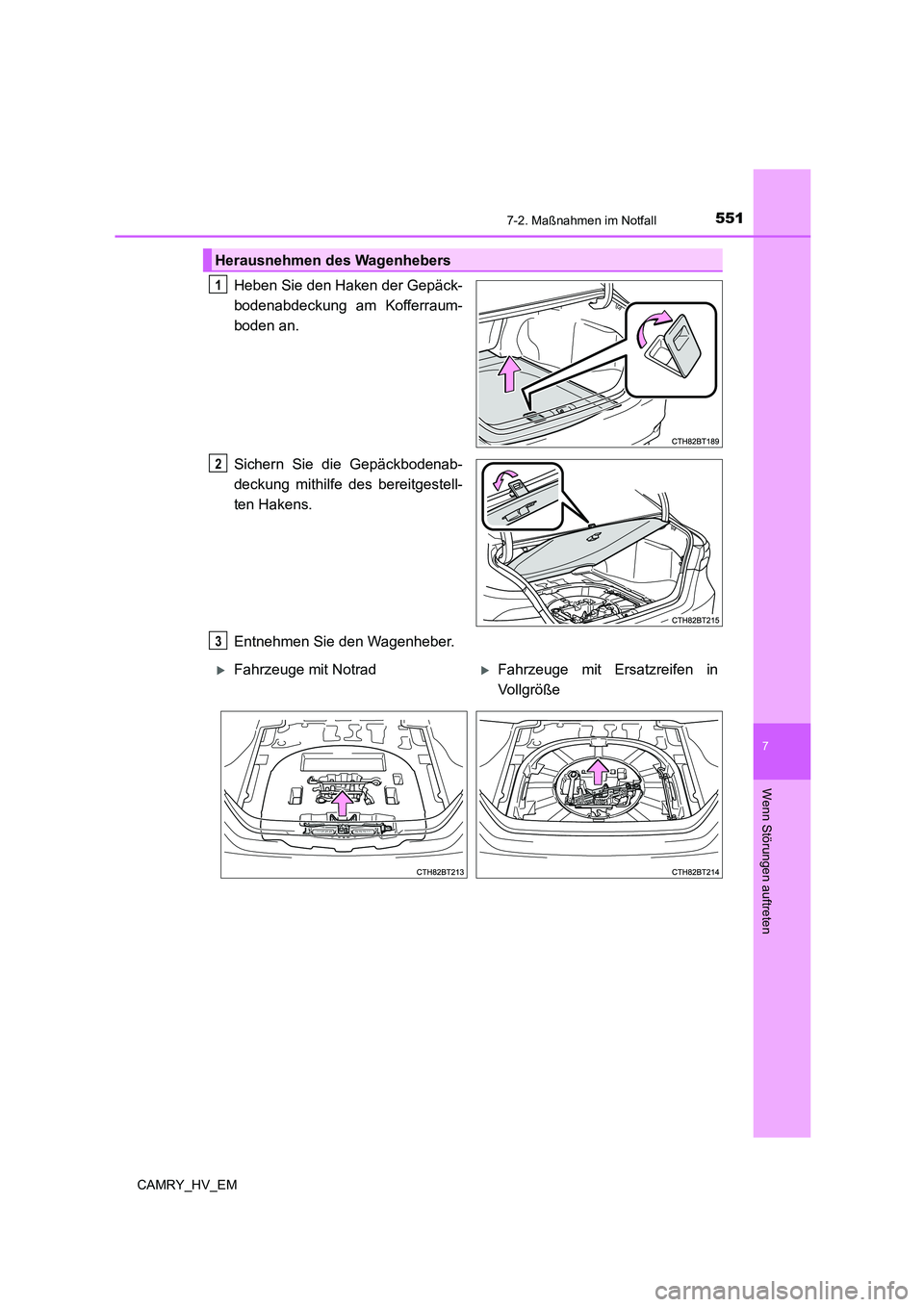

5517-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
Heben Sie den Haken der Gepäck-
bodenabdeckung am Kofferraum-
boden an.
Sichern Sie die Gepäckbodenab-
deckung mithilfe des bereitgestell-
ten Hakens.
Entnehmen Sie den Wagenheber.
Herausnehmen des Wagenhebers
1
2
3
Fahrzeuge mit NotradFahrzeuge mit Ersatzreifen in
Vollgröße

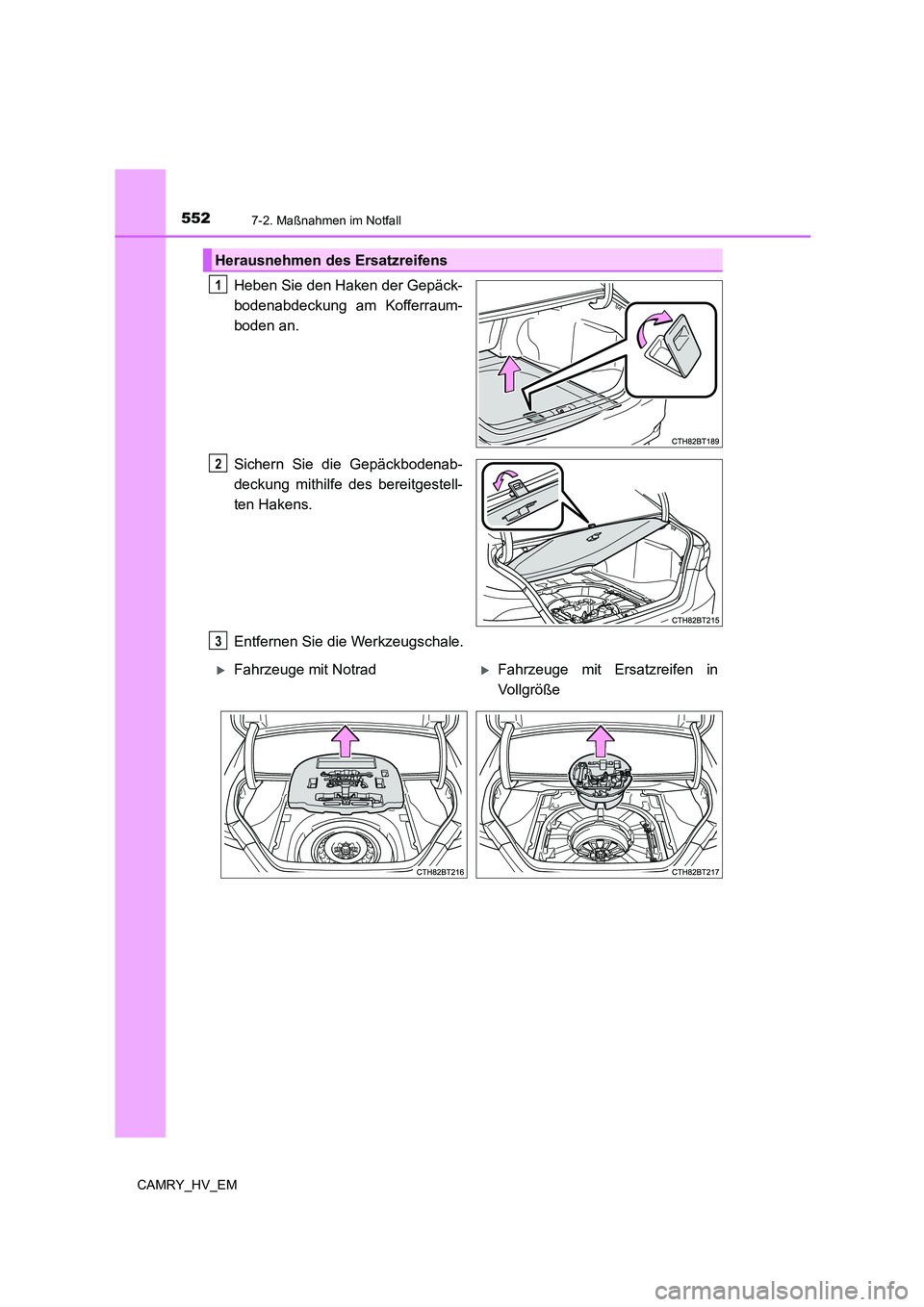

5527-2. Maßnahmen im Notfall
CAMRY_HV_EM
Heben Sie den Haken der Gepäck-
bodenabdeckung am Kofferraum-
boden an.
Sichern Sie die Gepäckbodenab-
deckung mithilfe des bereitgestell-
ten Hakens.
Entfernen Sie die Werkzeugschale.
Herausnehmen des Ersatzreifens
1
2
3
Fahrzeuge mit NotradFahrzeuge mit Ersatzreifen in
Vollgröße

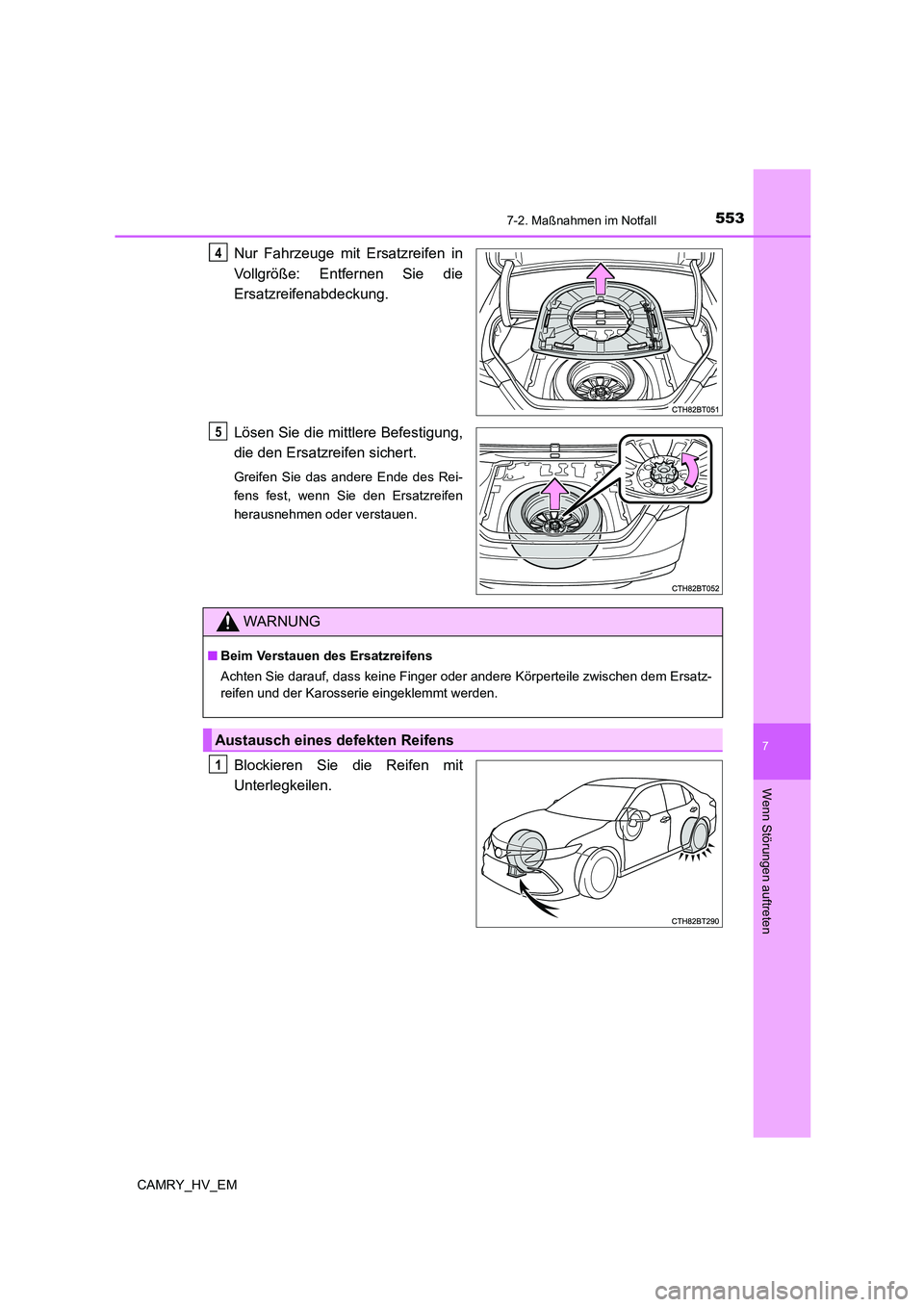

5537-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
Nur Fahrzeuge mit Ersatzreifen in
Vollgröße: Entfernen Sie die
Ersatzreifenabdeckung.
Lösen Sie die mittlere Befestigung,
die den Ersatzreifen sichert.
Greifen Sie das andere Ende des Rei-
fens fest, wenn Sie den Ersatzreifen
herausnehmen oder verstauen.
Blockieren Sie die Reifen mit
Unterlegkeilen.
34
5
WARNUNG
■Beim Verstauen des Ersatzreifens
Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Ersatz-
reifen und der Karosserie eingeklemmt werden.
Austausch eines defekten Reifens
1

5547-2. Maßnahmen im Notfall
CAMRY_HV_EM
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Drehen Sie Teil “A” des Wagenhe-
bers von Hand, bis die Kerbe des
Wagenhebers den Ansatzpunkt für
den Wagenheber berührt.
Um Fahrzeugschäden bei Verwendung
des Wagenhebers zu verhindern, posi-
tionieren Sie den Wagenheber an der
richtigen Stelle. (S. 550)
Die Führungen des Wagenheber-
Ansatzpunktes befinden sich unter
dem Schweller. Sie zeigen die Lage
der Ansatzpunkte für den Wagenheber
an.
Montieren Sie die Wagenheberkur-
bel.
Defekter ReifenUnterlegkeilpositionen
Vo r nLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2
3
4

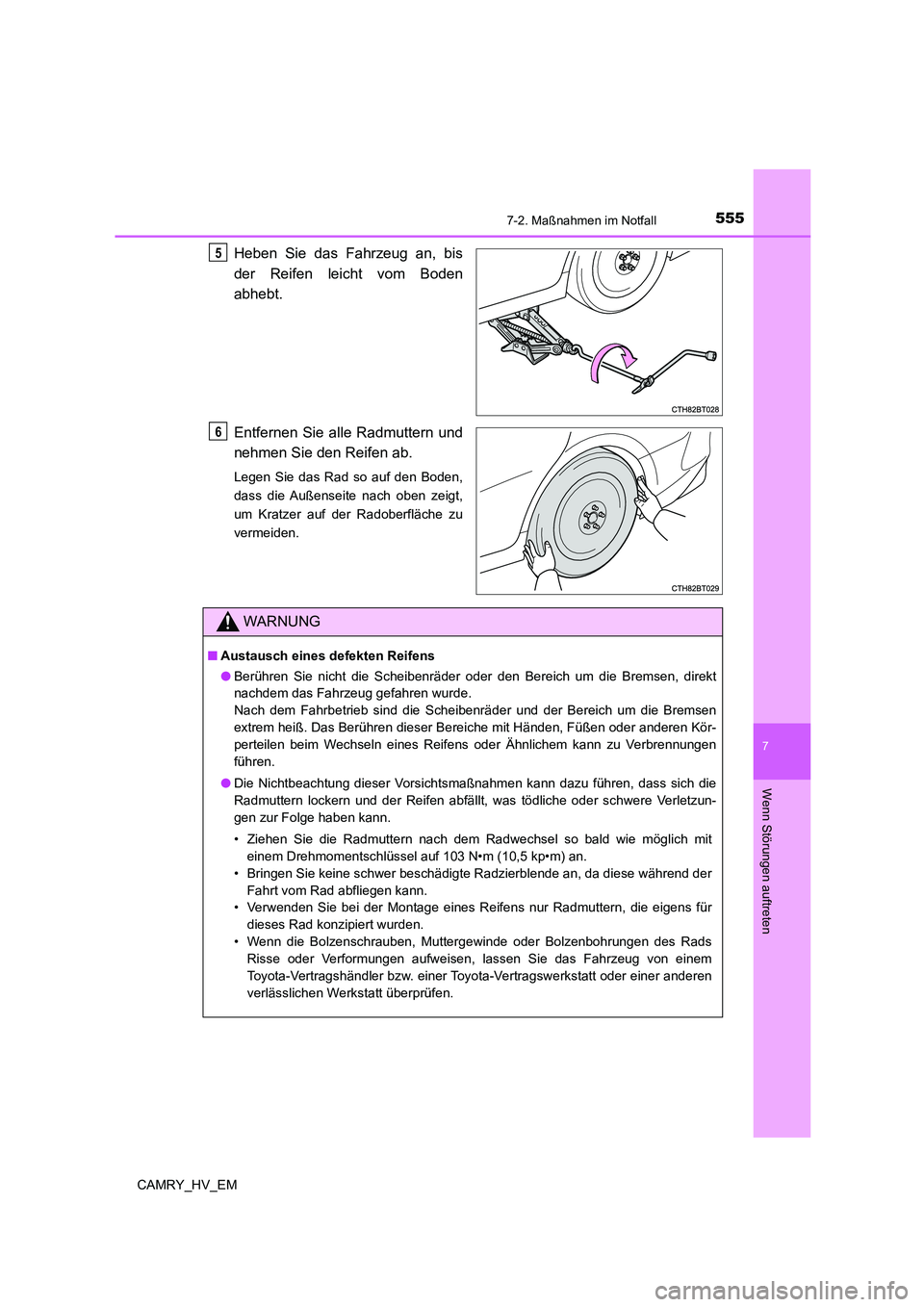

5557-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Entfernen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Außenseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
5
6
WARNUNG
■Austausch eines defekten Reifens
●Berühren Sie nicht die Scheibenräder oder den Bereich um die Bremsen, direkt
nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Scheibenräder und der Bereich um die Bremsen
extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen oder anderen Kör-
perteilen beim Wechseln eines Reifens oder Ähnlichem kann zu Verbrennungen
führen.
●Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die
Radmuttern lockern und der Reifen abfällt, was tödliche oder schwere Verletzun-
gen zur Folge haben kann.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) an.
• Bringen Sie keine schwer beschädigte Radzierblende an, da diese während der
Fahrt vom Rad abfliegen kann.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für
dieses Rad konzipiert wurden.
• Wenn die Bolzenschrauben, Muttergewinde oder Bolzenbohrungen des Rads
Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

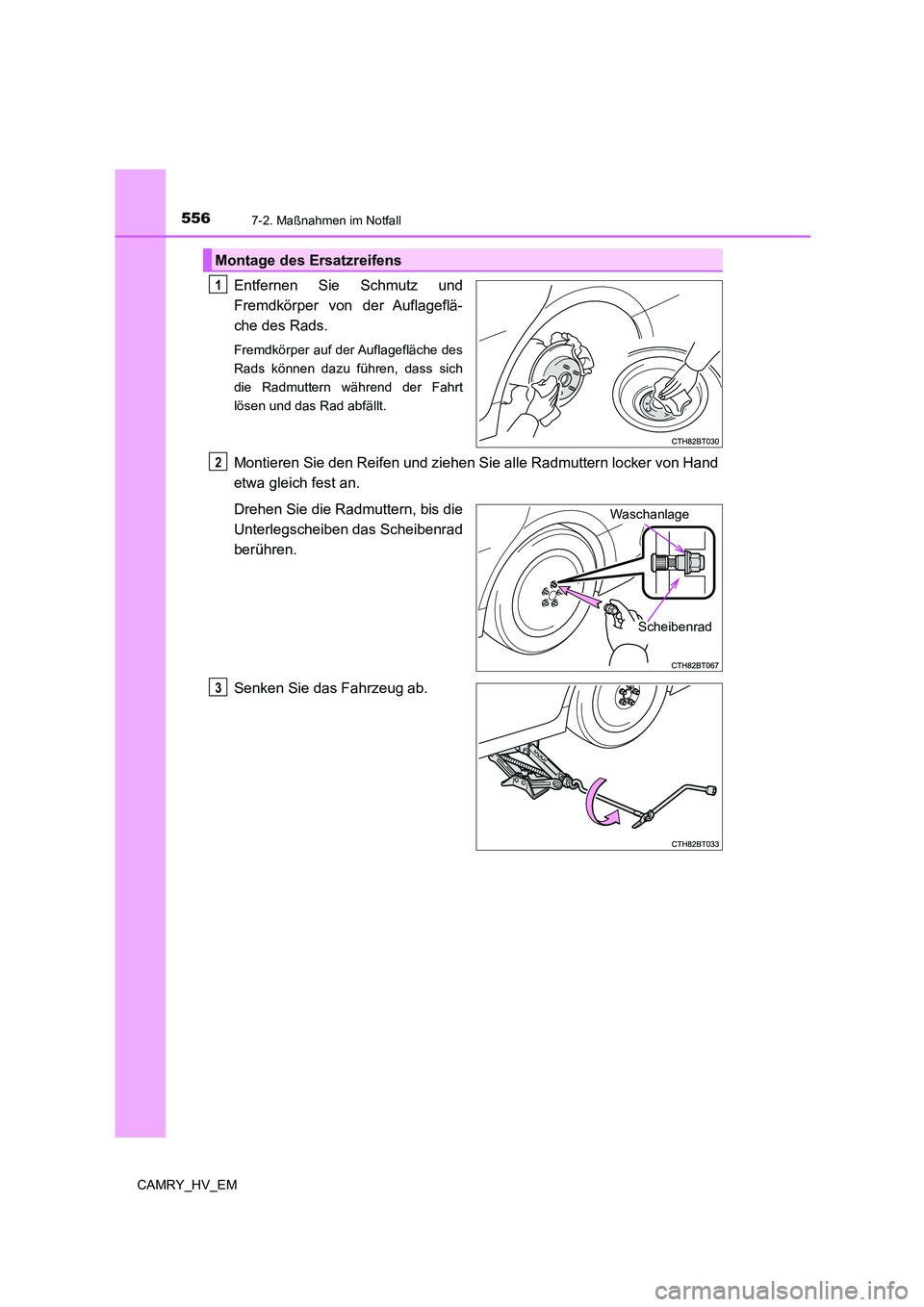

5567-2. Maßnahmen im Notfall
CAMRY_HV_EM
Entfernen Sie Schmutz und
Fremdkörper von der Auflageflä-
che des Rads.
Fremdkörper auf der Auflagefläche des
Rads können dazu führen, dass sich
die Radmuttern während der Fahrt
lösen und das Rad abfällt.
Montieren Sie den Reifen und ziehen Sie alle Radmuttern locker von Hand
etwa gleich fest an.
Drehen Sie die Radmuttern, bis die
Unterlegscheiben das Scheibenrad
berühren.
Senken Sie das Fahrzeug ab.
Montage des Ersatzreifens
1
2
Waschanlage
Scheibenrad
3

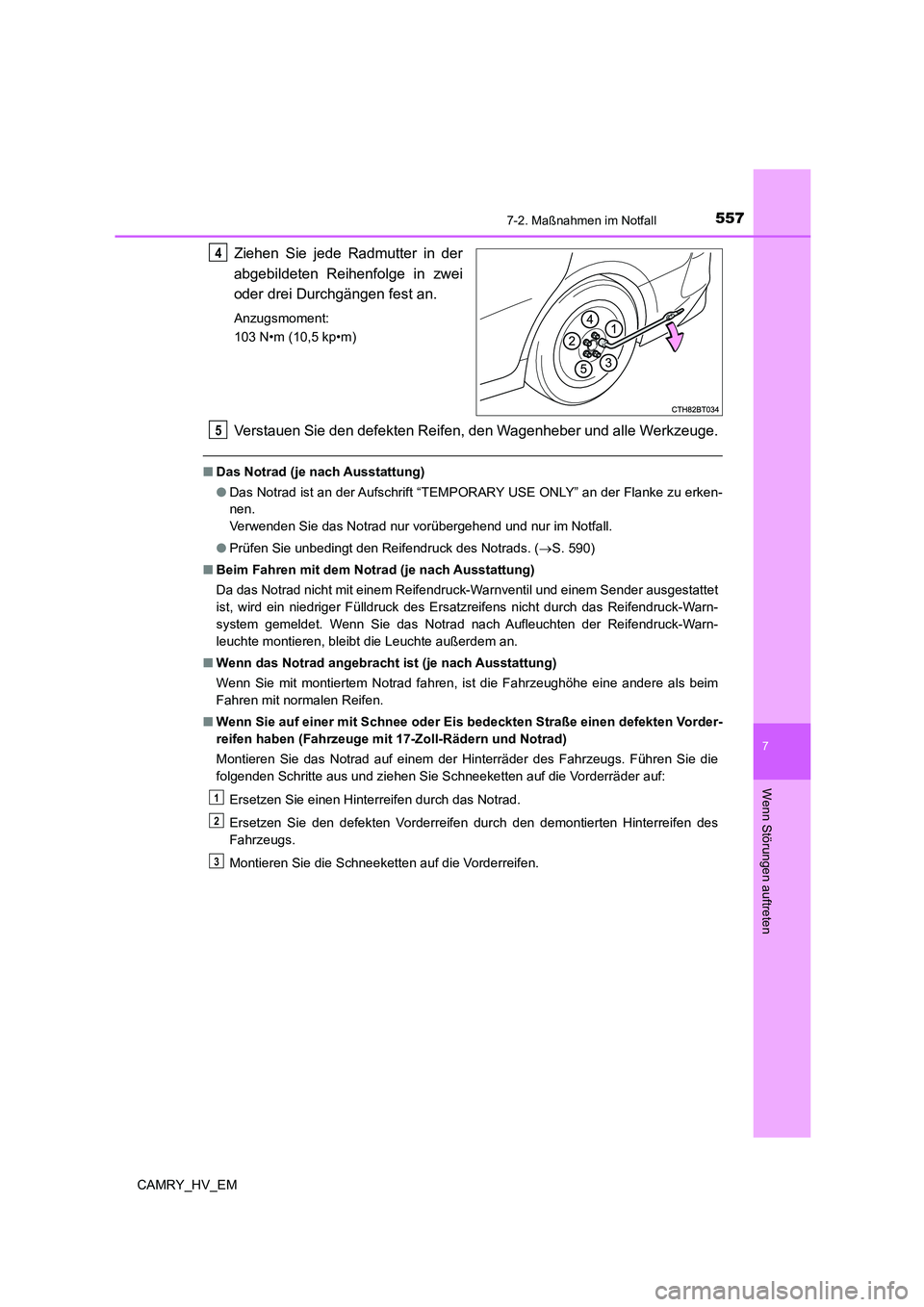

5577-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsmoment:
103 N•m (10,5 kp•m)
Verstauen Sie den defekten Reifen, den Wagenheber und alle Werkzeuge.
■Das Notrad (je nach Ausstattung)
●Das Notrad ist an der Aufschrift “TEMPORARY USE ONLY” an der Flanke zu erken-
nen.
Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
●Prüfen Sie unbedingt den Reifendruck des Notrads. (S. 590)
■Beim Fahren mit dem Notrad (je nach Ausstattung)
Da das Notrad nicht mit einem Reifendruck-Warnventil und einem Sender ausgestattet
ist, wird ein niedriger Fülldruck des Ersatzreifens nicht durch das Reifendruck-Warn-
system gemeldet. Wenn Sie das Notrad nach Aufleuchten der Reifendruck-Warn-
leuchte montieren, bleibt die Leuchte außerdem an.
■Wenn das Notrad angebracht ist (je nach Ausstattung)
Wenn Sie mit montiertem Notrad fahren, ist die Fahrzeughöhe eine andere als beim
Fahren mit normalen Reifen.
■Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße einen defekten Vorder-
reifen haben (Fahrzeuge mit 17-Zoll-Rädern und Notrad)
Montieren Sie das Notrad auf einem der Hinterräder des Fahrzeugs. Führen Sie die
folgenden Schritte aus und ziehen Sie Schneeketten auf die Vorderräder auf:
Ersetzen Sie einen Hinterreifen durch das Notrad.
Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen des
Fahrzeugs.
Montieren Sie die Schneeketten auf die Vorderreifen.
4
5
1
2
3

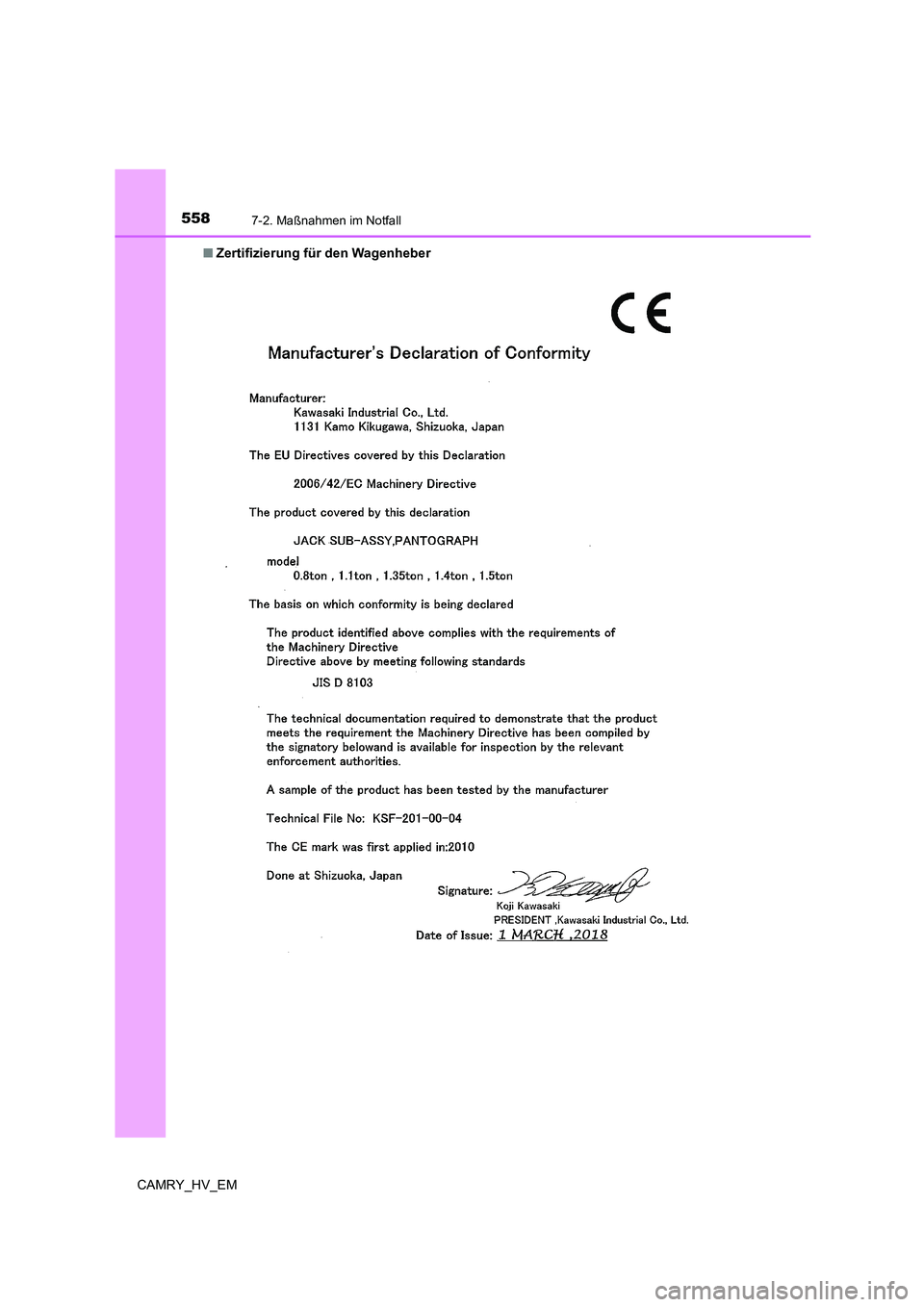

5587-2. Maßnahmen im Notfall
CAMRY_HV_EM■Zertifizierung für den Wagenheber
