2022 TOYOTA CAMRY Betriebsanleitungen (in German)

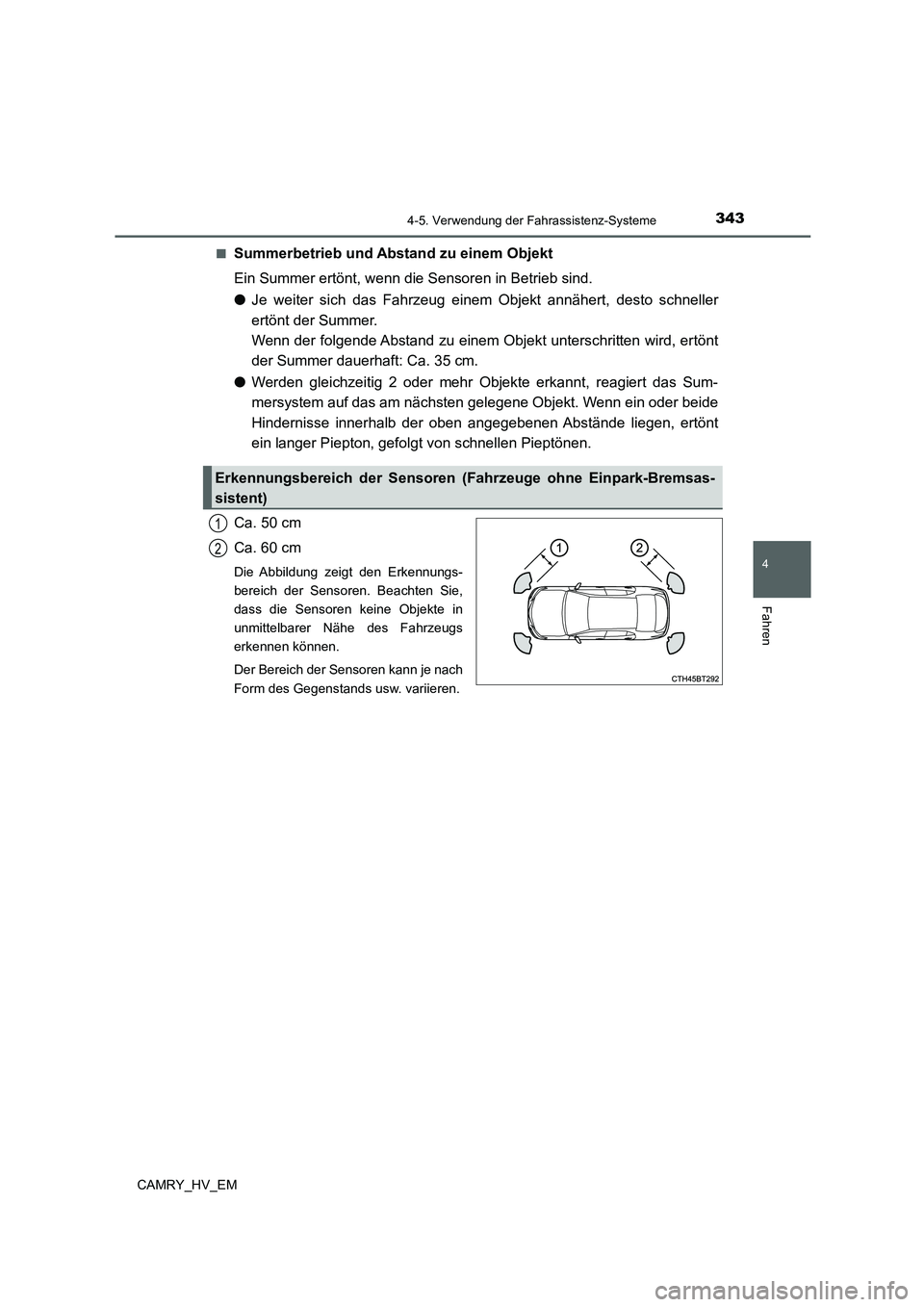

3434-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM■
Summerbetrieb und Abstand zu einem Objekt
Ein Summer ertönt, wenn die Sensoren in Betrieb sind.
●Je weiter sich das Fahrzeug einem Objekt annähert, desto schneller
ertönt der Summer.
Wenn der folgende Abstand zu einem Objekt unterschritten wird, ertönt
der Summer dauerhaft: Ca. 35 cm.
●Werden gleichzeitig 2 oder mehr Objekte erkannt, reagiert das Sum-
mersystem auf das am nächsten gelegene Objekt. Wenn ein oder beide
Hindernisse innerhalb der oben angegebenen Abstände liegen, ertönt
ein langer Piepton, gefolgt von schnellen Pieptönen.
Ca. 50 cm
Ca. 60 cm
Die Abbildung zeigt den Erkennungs-
bereich der Sensoren. Beachten Sie,
dass die Sensoren keine Objekte in
unmittelbarer Nähe des Fahrzeugs
erkennen können.
Der Bereich der Sensoren kann je nach
Form des Gegenstands usw. variieren.
Erkennungsbereich der Sensoren (Fahrzeuge ohne Einpark-Bremsas-
sistent)
1
2

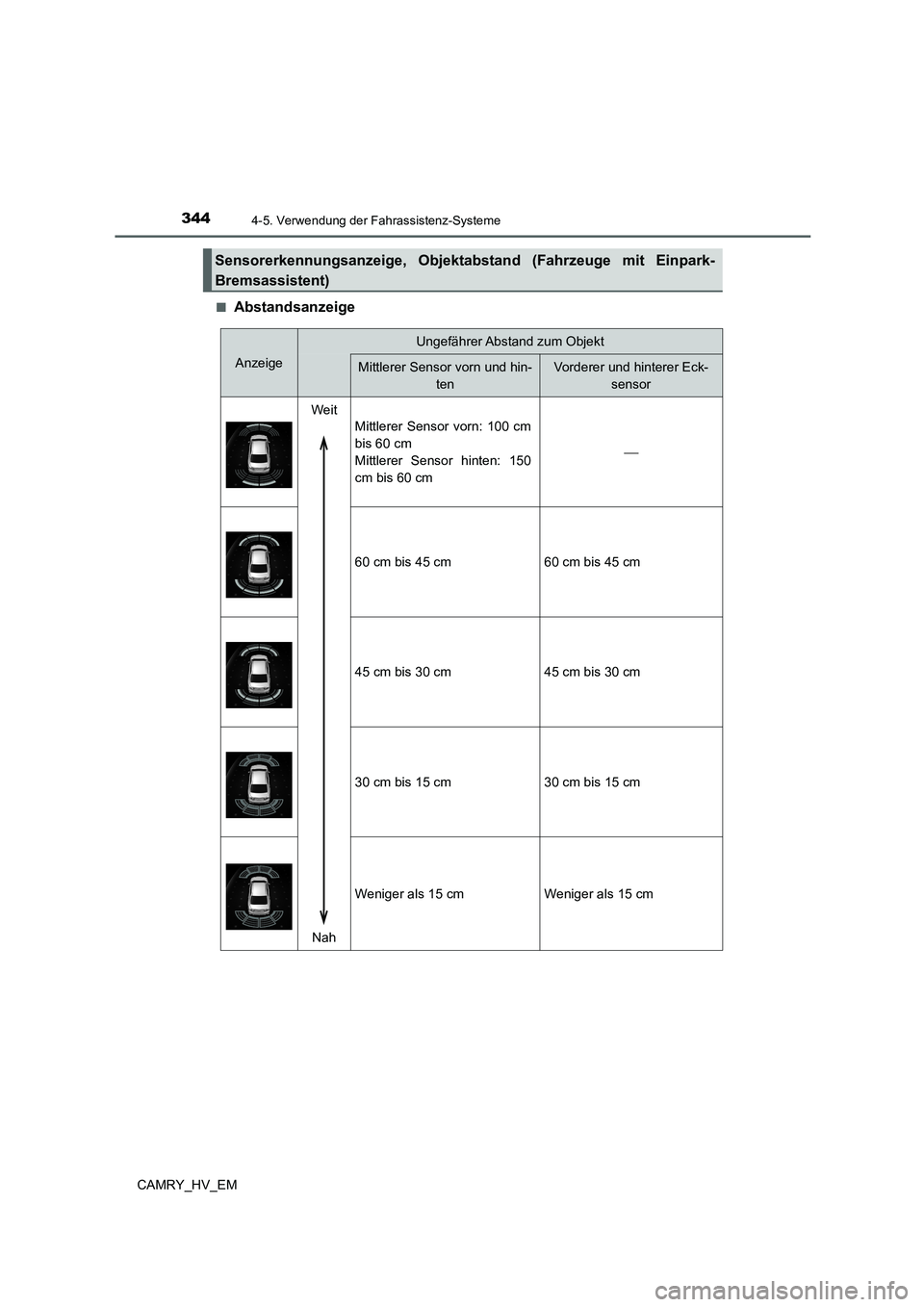

3444-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM■
Abstandsanzeige
Sensorerkennungsanzeige, Objektabstand (Fahrzeuge mit Einpark-
Bremsassistent)
Anzeige
Ungefährer Abstand zum Objekt
Mittlerer Sensor vorn und hin-
tenVorderer und hinterer Eck-
sensor
Weit
NahMittlerer Sensor vorn: 100 cm
bis 60 cm
Mittlerer Sensor hinten: 150
cm bis 60 cm

60 cm bis 45 cm60 cm bis 45 cm
45 cm bis 30 cm45 cm bis 30 cm
30 cm bis 15 cm30 cm bis 15 cm
Weniger als 15 cmWeniger als 15 cm

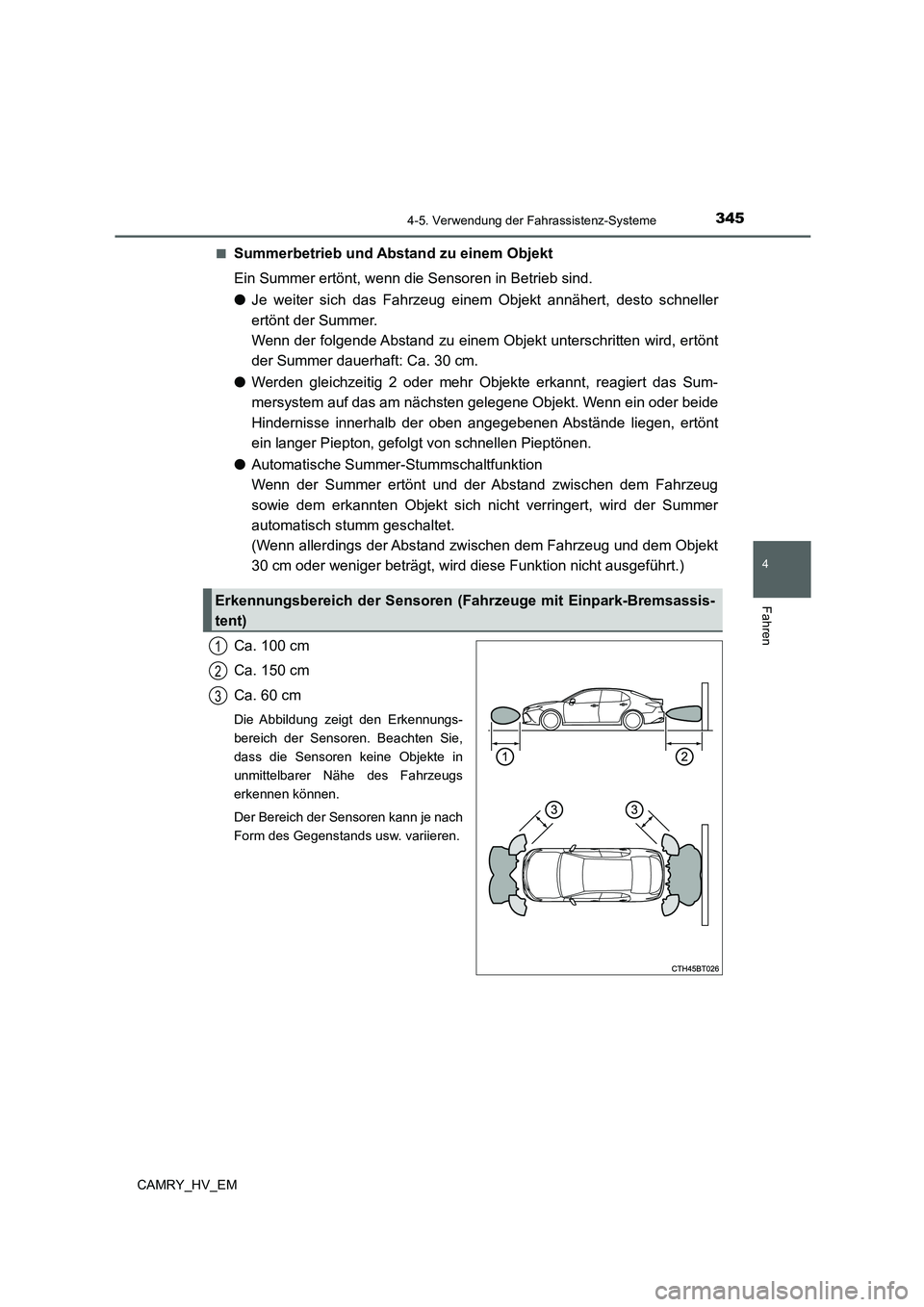

3454-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM■
Summerbetrieb und Abstand zu einem Objekt
Ein Summer ertönt, wenn die Sensoren in Betrieb sind.
●Je weiter sich das Fahrzeug einem Objekt annähert, desto schneller
ertönt der Summer.
Wenn der folgende Abstand zu einem Objekt unterschritten wird, ertönt
der Summer dauerhaft: Ca. 30 cm.
●Werden gleichzeitig 2 oder mehr Objekte erkannt, reagiert das Sum-
mersystem auf das am nächsten gelegene Objekt. Wenn ein oder beide
Hindernisse innerhalb der oben angegebenen Abstände liegen, ertönt
ein langer Piepton, gefolgt von schnellen Pieptönen.
●Automatische Summer-Stummschaltfunktion
Wenn der Summer ertönt und der Abstand zwischen dem Fahrzeug
sowie dem erkannten Objekt sich nicht verringert, wird der Summer
automatisch stumm geschaltet.
(Wenn allerdings der Abstand zwischen dem Fahrzeug und dem Objekt
30 cm oder weniger beträgt, wird diese Funktion nicht ausgeführt.)
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Die Abbildung zeigt den Erkennungs-
bereich der Sensoren. Beachten Sie,
dass die Sensoren keine Objekte in
unmittelbarer Nähe des Fahrzeugs
erkennen können.
Der Bereich der Sensoren kann je nach
Form des Gegenstands usw. variieren.
Erkennungsbereich der Sensoren (Fahrzeuge mit Einpark-Bremsassis-
tent)
1
2
3

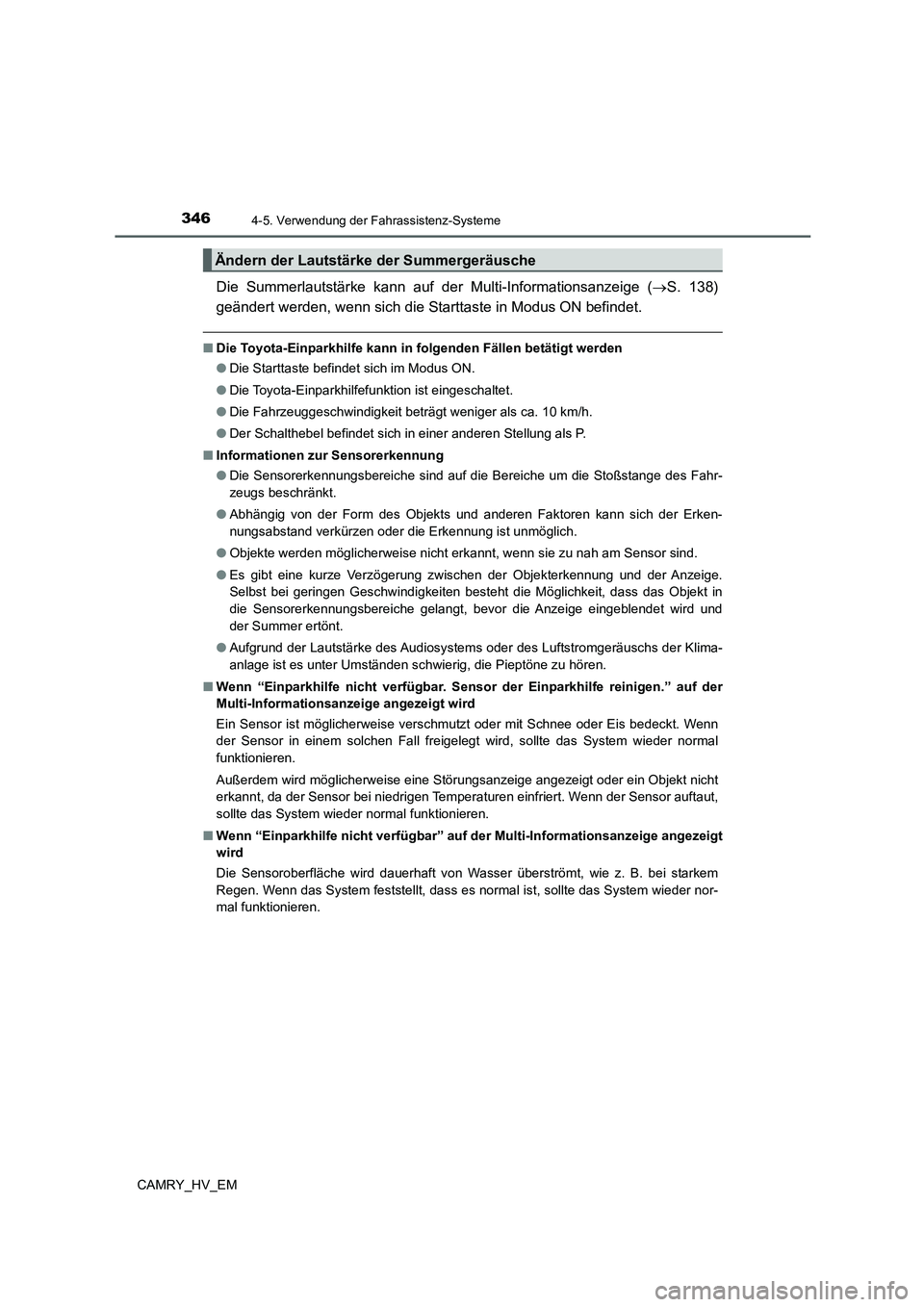

3464-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
Die Summerlautstärke kann auf der Multi-Informationsanzeige (S. 138)
geändert werden, wenn sich die Starttaste in Modus ON befindet.
■Die Toyota-Einparkhilfe kann in folgenden Fällen betätigt werden
●Die Starttaste befindet sich im Modus ON.
●Die Toyota-Einparkhilfefunktion ist eingeschaltet.
●Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h.
●Der Schalthebel befindet sich in einer anderen Stellung als P.
■Informationen zur Sensorerkennung
●Die Sensorerkennungsbereiche sind auf die Bereiche um die Stoßstange des Fahr-
zeugs beschränkt.
●Abhängig von der Form des Objekts und anderen Faktoren kann sich der Erken-
nungsabstand verkürzen oder die Erkennung ist unmöglich.
●Objekte werden möglicherweise nicht erkannt, wenn sie zu nah am Sensor sind.
●Es gibt eine kurze Verzögerung zwischen der Objekterkennung und der Anzeige.
Selbst bei geringen Geschwindigkeiten besteht die Möglichkeit, dass das Objekt in
die Sensorerkennungsbereiche gelangt, bevor die Anzeige eingeblendet wird und
der Summer ertönt.
●Aufgrund der Lautstärke des Audiosystems oder des Luftstromgeräuschs der Klima-
anlage ist es unter Umständen schwierig, die Pieptöne zu hören.
■Wenn “Einparkhilfe nicht verfügbar. Sensor der Einparkhilfe reinigen.” auf der
Multi-Informationsanzeige angezeigt wird
Ein Sensor ist möglicherweise verschmutzt oder mit Schnee oder Eis bedeckt. Wenn
der Sensor in einem solchen Fall freigelegt wird, sollte das System wieder normal
funktionieren.
Außerdem wird möglicherweise eine Störungsanzeige angezeigt oder ein Objekt nicht
erkannt, da der Sensor bei niedrigen Temperaturen einfriert. Wenn der Sensor auftaut,
sollte das System wieder normal funktionieren.
■Wenn “Einparkhilfe nicht verfügbar” auf der Multi-Informationsanzeige angezeigt
wird
Die Sensoroberfläche wird dauerhaft von Wasser überströmt, wie z. B. bei starkem
Regen. Wenn das System feststellt, dass es normal ist, sollte das System wieder nor-
mal funktionieren.
Ändern der Lautstärke der Summergeräusche

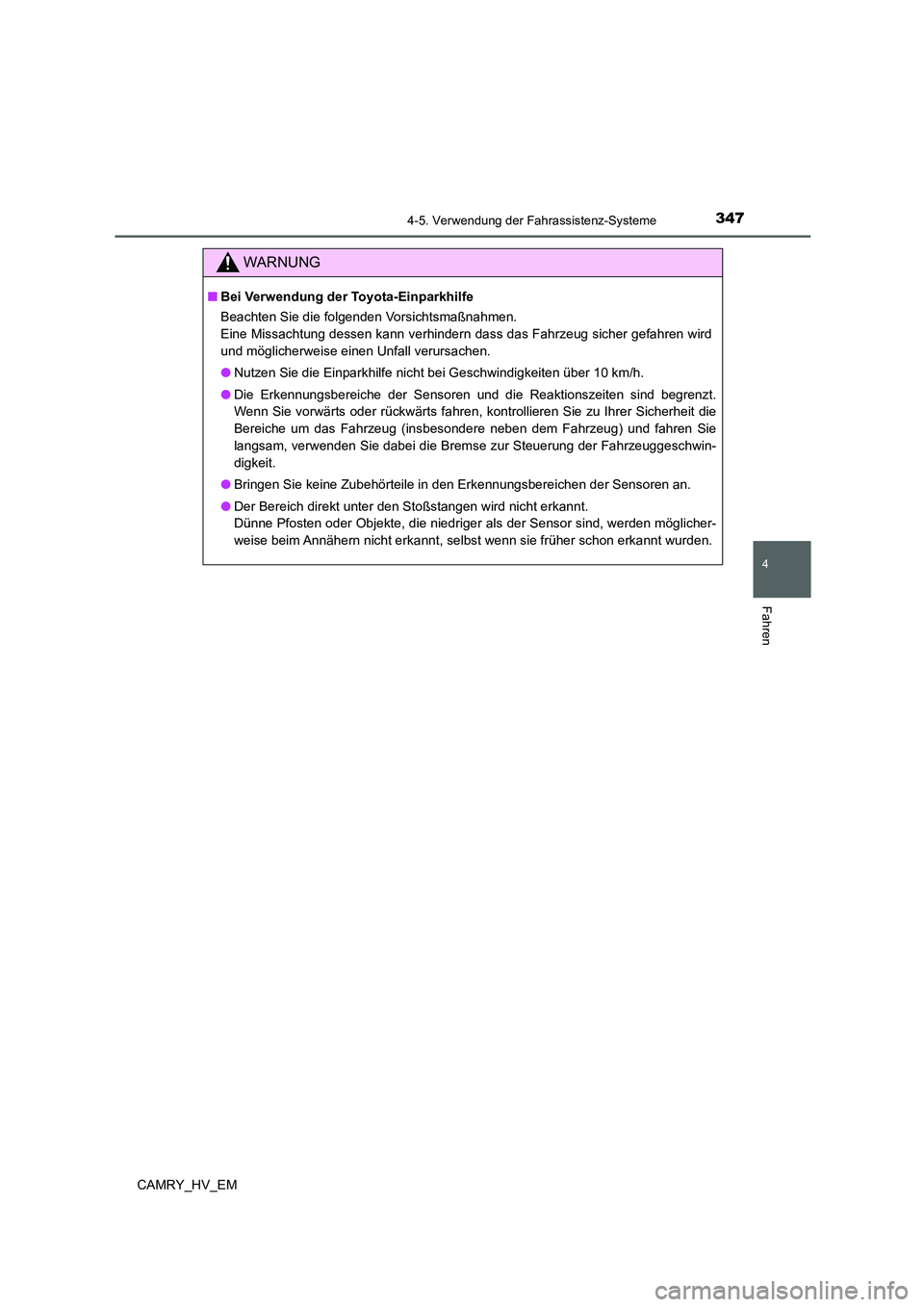

3474-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
WARNUNG
■Bei Verwendung der Toyota-Einparkhilfe
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann verhindern dass das Fahrzeug sicher gefahren wird
und möglicherweise einen Unfall verursachen.
●Nutzen Sie die Einparkhilfe nicht bei Geschwindigkeiten über 10 km/h.
●Die Erkennungsbereiche der Sensoren und die Reaktionszeiten sind begrenzt.
Wenn Sie vorwärts oder rückwärts fahren, kontrollieren Sie zu Ihrer Sicherheit die
Bereiche um das Fahrzeug (insbesondere neben dem Fahrzeug) und fahren Sie
langsam, verwenden Sie dabei die Bremse zur Steuerung der Fahrzeuggeschwin-
digkeit.
●Bringen Sie keine Zubehörteile in den Erkennungsbereichen der Sensoren an.
●Der Bereich direkt unter den Stoßstangen wird nicht erkannt.
Dünne Pfosten oder Objekte, die niedriger als der Sensor sind, werden möglicher-
weise beim Annähern nicht erkannt, selbst wenn sie früher schon erkannt wurden.

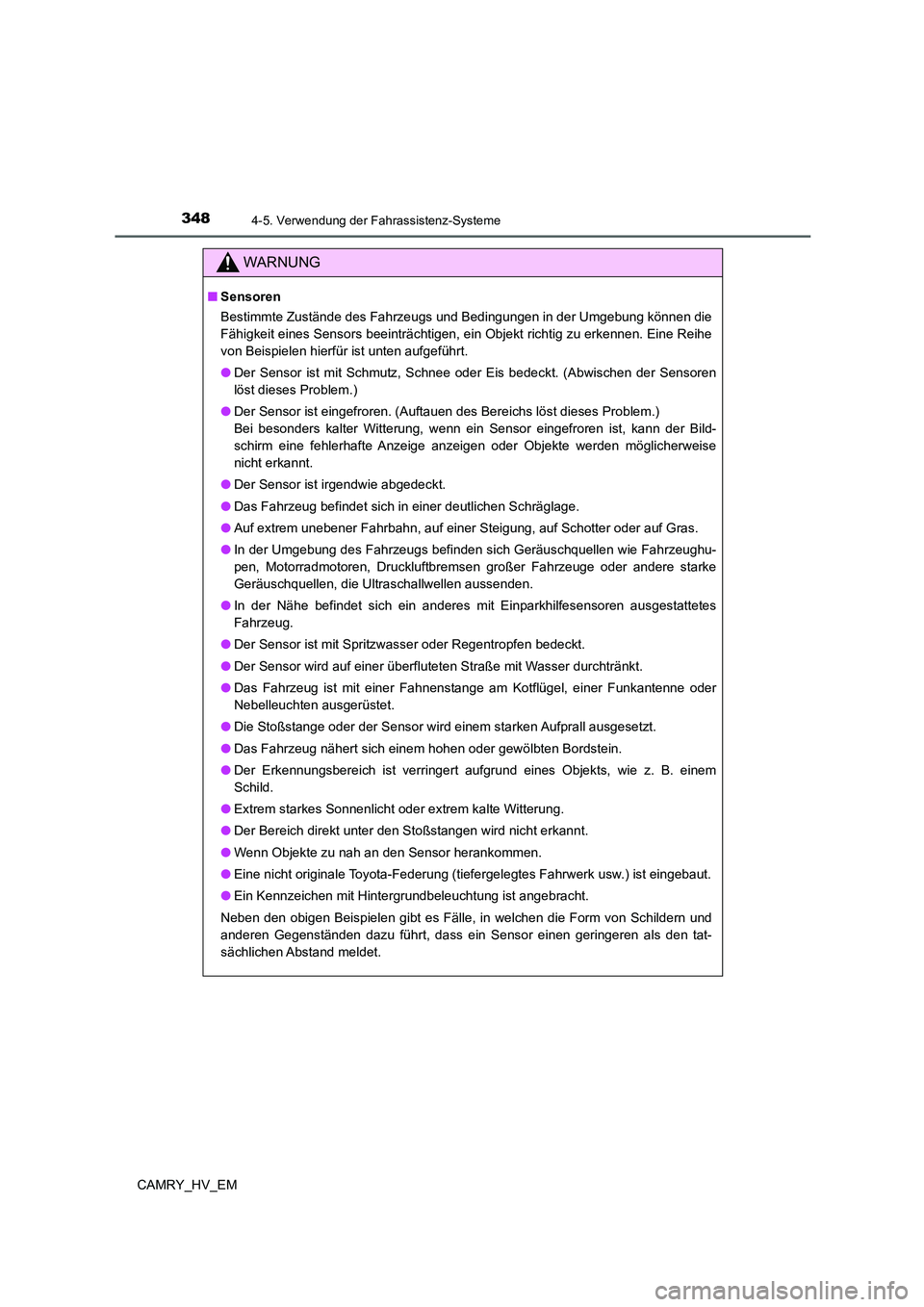

3484-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
WARNUNG
■Sensoren
Bestimmte Zustände des Fahrzeugs und Bedingungen in der Umgebung können die
Fähigkeit eines Sensors beeinträchtigen, ein Objekt richtig zu erkennen. Eine Reihe
von Beispielen hierfür ist unten aufgeführt.
●Der Sensor ist mit Schmutz, Schnee oder Eis bedeckt. (Abwischen der Sensoren
löst dieses Problem.)
●Der Sensor ist eingefroren. (Auftauen des Bereichs löst dieses Problem.)
Bei besonders kalter Witterung, wenn ein Sensor eingefroren ist, kann der Bild-
schirm eine fehlerhafte Anzeige anzeigen oder Objekte werden möglicherweise
nicht erkannt.
●Der Sensor ist irgendwie abgedeckt.
●Das Fahrzeug befindet sich in einer deutlichen Schräglage.
●Auf extrem unebener Fahrbahn, auf einer Steigung, auf Schotter oder auf Gras.
●In der Umgebung des Fahrzeugs befinden sich Geräuschquellen wie Fahrzeughu-
pen, Motorradmotoren, Druckluftbremsen großer Fahrzeuge oder andere starke
Geräuschquellen, die Ultraschallwellen aussenden.
●In der Nähe befindet sich ein anderes mit Einparkhilfesensoren ausgestattetes
Fahrzeug.
●Der Sensor ist mit Spritzwasser oder Regentropfen bedeckt.
●Der Sensor wird auf einer überfluteten Straße mit Wasser durchtränkt.
●Das Fahrzeug ist mit einer Fahnenstange am Kotflügel, einer Funkantenne oder
Nebelleuchten ausgerüstet.
●Die Stoßstange oder der Sensor wird einem starken Aufprall ausgesetzt.
●Das Fahrzeug nähert sich einem hohen oder gewölbten Bordstein.
●Der Erkennungsbereich ist verringert aufgrund eines Objekts, wie z. B. einem
Schild.
●Extrem starkes Sonnenlicht oder extrem kalte Witterung.
●Der Bereich direkt unter den Stoßstangen wird nicht erkannt.
●Wenn Objekte zu nah an den Sensor herankommen.
●Eine nicht originale Toyota-Federung (tiefergelegtes Fahrwerk usw.) ist eingebaut.
●Ein Kennzeichen mit Hintergrundbeleuchtung ist angebracht.
Neben den obigen Beispielen gibt es Fälle, in welchen die Form von Schildern und
anderen Gegenständen dazu führt, dass ein Sensor einen geringeren als den tat-
sächlichen Abstand meldet.

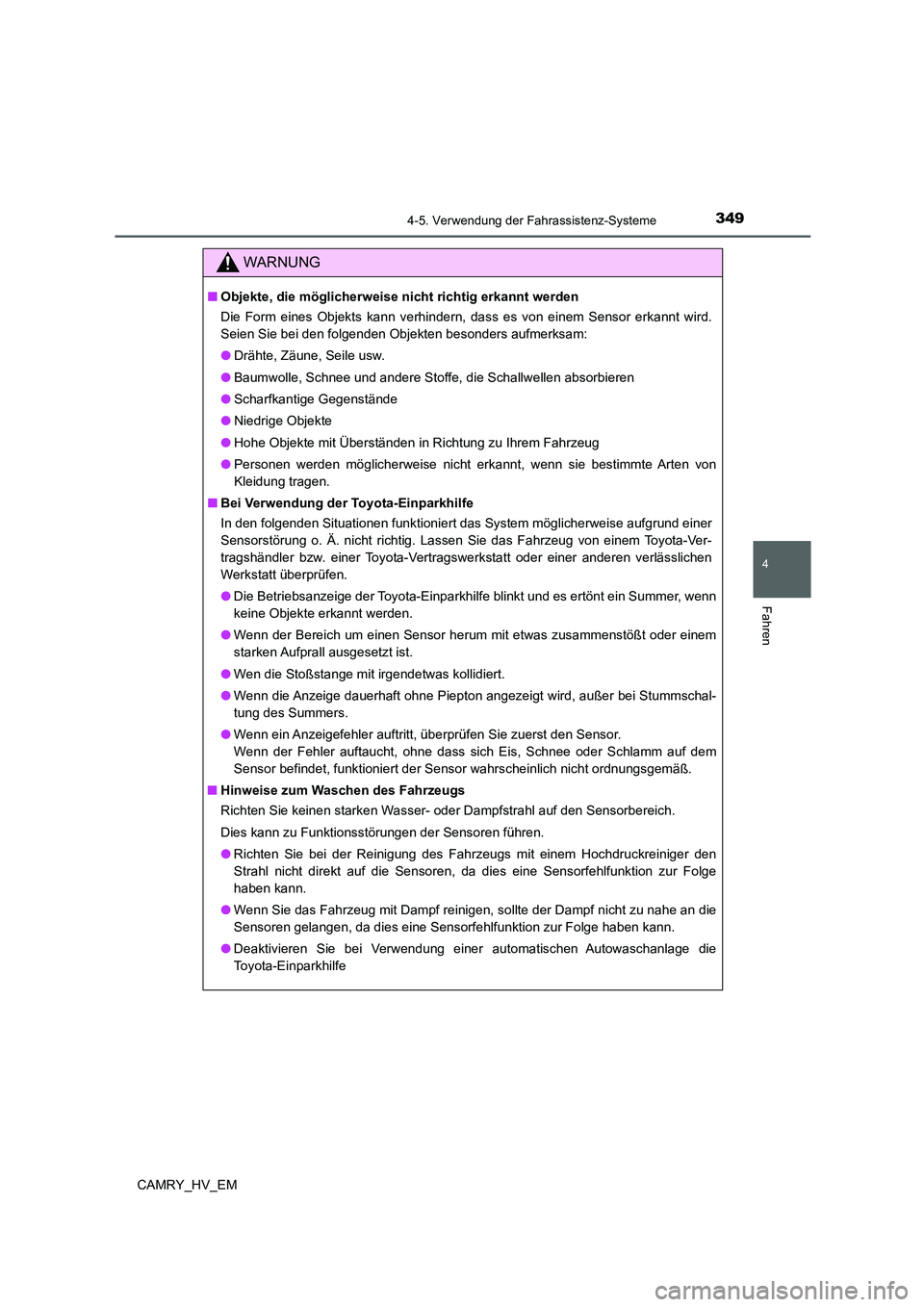

3494-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
WARNUNG
■Objekte, die möglicherweise nicht richtig erkannt werden
Die Form eines Objekts kann verhindern, dass es von einem Sensor erkannt wird.
Seien Sie bei den folgenden Objekten besonders aufmerksam:
●Drähte, Zäune, Seile usw.
●Baumwolle, Schnee und andere Stoffe, die Schallwellen absorbieren
●Scharfkantige Gegenstände
●Niedrige Objekte
●Hohe Objekte mit Überständen in Richtung zu Ihrem Fahrzeug
●Personen werden möglicherweise nicht erkannt, wenn sie bestimmte Arten von
Kleidung tragen.
■Bei Verwendung der Toyota-Einparkhilfe
In den folgenden Situationen funktioniert das System möglicherweise aufgrund einer
Sensorstörung o. Ä. nicht richtig. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
●Die Betriebsanzeige der Toyota-Einparkhilfe blinkt und es ertönt ein Summer, wenn
keine Objekte erkannt werden.
●Wenn der Bereich um einen Sensor herum mit etwas zusammenstößt oder einem
starken Aufprall ausgesetzt ist.
●Wen die Stoßstange mit irgendetwas kollidiert.
●Wenn die Anzeige dauerhaft ohne Piepton angezeigt wird, außer bei Stummschal-
tung des Summers.
●Wenn ein Anzeigefehler auftritt, überprüfen Sie zuerst den Sensor.
Wenn der Fehler auftaucht, ohne dass sich Eis, Schnee oder Schlamm auf dem
Sensor befindet, funktioniert der Sensor wahrscheinlich nicht ordnungsgemäß.
■Hinweise zum Waschen des Fahrzeugs
Richten Sie keinen starken Wasser- oder Dampfstrahl auf den Sensorbereich.
Dies kann zu Funktionsstörungen der Sensoren führen.
●Richten Sie bei der Reinigung des Fahrzeugs mit einem Hochdruckreiniger den
Strahl nicht direkt auf die Sensoren, da dies eine Sensorfehlfunktion zur Folge
haben kann.
●Wenn Sie das Fahrzeug mit Dampf reinigen, sollte der Dampf nicht zu nahe an die
Sensoren gelangen, da dies eine Sensorfehlfunktion zur Folge haben kann.
●Deaktivieren Sie bei Verwendung einer automatischen Autowaschanlage die
Toyota-Einparkhilfe

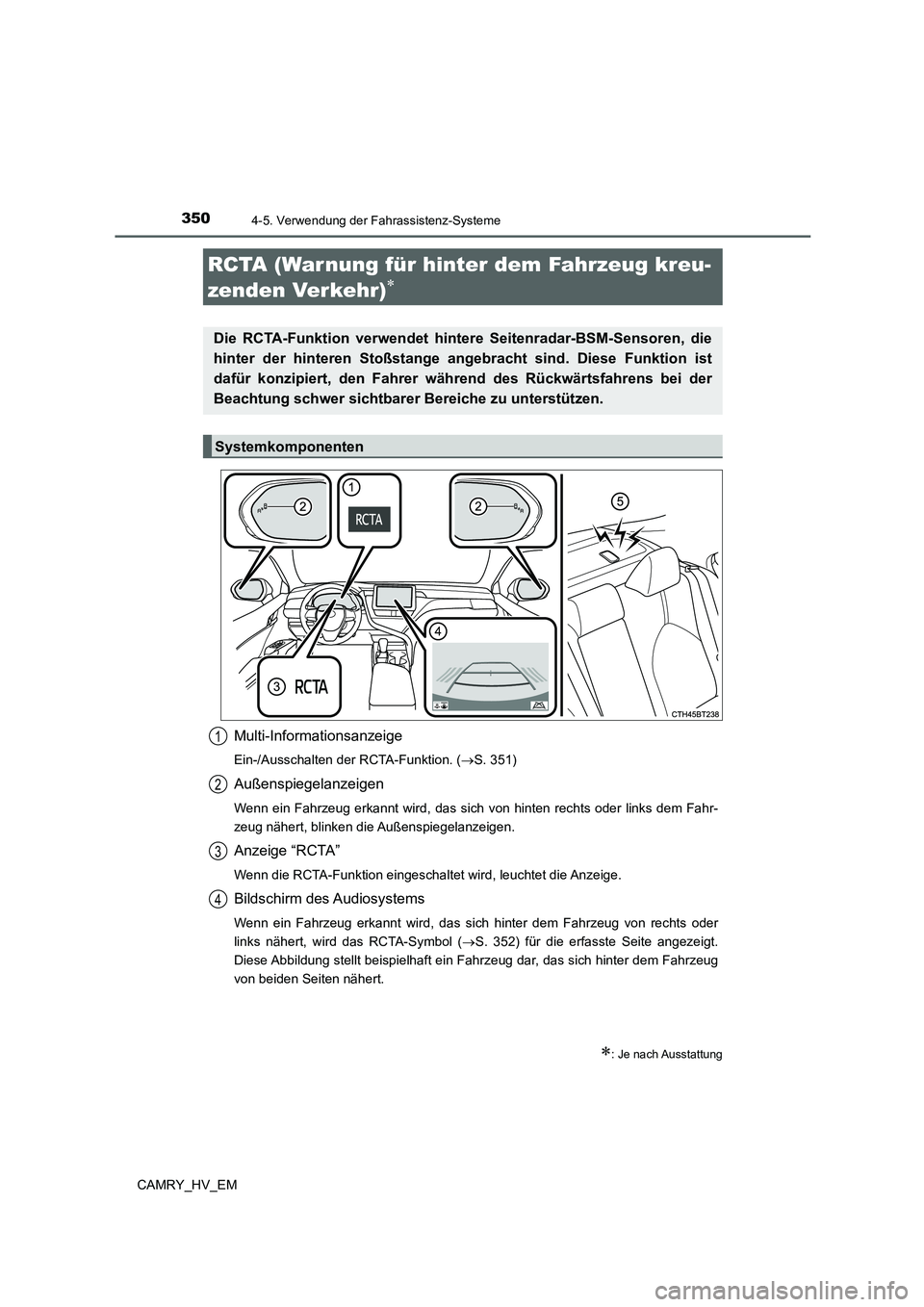

3504-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
Multi-Informationsanzeige
Ein-/Ausschalten der RCTA-Funktion. (S. 351)
Außenspiegelanzeigen
Wenn ein Fahrzeug erkannt wird, das sich von hinten rechts oder links dem Fahr-
zeug nähert, blinken die Außenspiegelanzeigen.
Anzeige “RCTA”
Wenn die RCTA-Funktion eingeschaltet wird, leuchtet die Anzeige.
Bildschirm des Audiosystems
Wenn ein Fahrzeug erkannt wird, das sich hinter dem Fahrzeug von rechts oder
links nähert, wird das RCTA-Symbol (S. 352) für die erfasste Seite angezeigt.
Diese Abbildung stellt beispielhaft ein Fahrzeug dar, das sich hinter dem Fahrzeug
von beiden Seiten nähert.
RCTA (Warnung für hinter dem Fahrzeug kreu-
zenden Verkehr)

: Je nach Ausstattung
Die RCTA-Funktion verwendet hintere Seitenradar-BSM-Sensoren, die
hinter der hinteren Stoßstange angebracht sind. Diese Funktion ist
dafür konzipiert, den Fahrer während des Rückwärtsfahrens bei der
Beachtung schwer sichtbarer Bereiche zu unterstützen.
Systemkomponenten
1
2
3
4
