2022 CITROEN C5 AIRCROSS Manuales de Empleo (in Spanish)

15
Instrumentación de a bordo
1Fallo de funcionamiento del freno de
emergencia (con freno de estacionamiento
eléctrico)
Fijo, acompañado del mensaje
"Fallo del freno de
estacionamiento".
El freno de emergencia no proporciona un
rendimiento óptimo.
Si la desactivación automática no está
disponible, use la desactivación manual o lleve
a cabo (3).
Ayuda al arranque en pendienteFijo, acompañado del mensaje
"Fallo en el sistema antiretroceso".
El sistema presenta un fallo.
Lleve a cabo (3).
Inflado insuficienteFijo, acompañado de una señal acústica
y un mensaje.
La presión de una o varias ruedas es
insuficiente.
Compruebe la presión de los neumáticos lo
antes posible.
Reinicialice el sistema de detección después de
ajustar la presión.
Testigo de inflado insuficiente intermitente y luego fijo, y testigo
de servicio fijo.
El sistema de control de la presión de los
neumáticos presenta una anomalía.
La detección de inflado insuficiente ya no se
controla. Compruebe las presiones lo antes posible y lleve
a cabo (3.)
Precalentamiento del motor DiéselFijo.
La duración del encendido depende de
las condiciones climáticas.
El contacto está dado.
Espere a que el testigo se apague antes de
arrancar.
Si el motor no arranca, quite y dé otra vez
el contacto, espere a que el testigo vuelva a
apagarse, y arranque entonces el motor.
Airbag del acompañante (ACTIVADO)Fijo.
El airbag frontal del acompañante está
activado.
El mando está en la posición " ON".
En este caso, no instale un asiento para
niños de espaldas al sentido de la marcha
en el asiento del acompañante. Riesgo de
lesiones graves.
Airbag del acompañante (DESACTIVADO)
Fijo.
El airbag frontal del acompañante está
desactivado.
El mando está en la posición " OFF".
Puede instalar un asiento para niños "de
espaldas al sentido de la marcha" salvo en caso
de anomalía de funcionamiento de los airbags
(testigo de airbags encendido).
AirbagsFijo.
Fallo de uno de los airbags o de los
pretensores de los cinturones de seguridad.
Lleve a cabo (3).
Aviso acústico para peatones (híbrido
recargable)
Fijo.
Se ha detectado un fallo en el aviso
acústico.
Lleve a cabo (3).
Reserva de carburanteo bien Fijo (testigo de alerta o
LED), con la aguja en la
zona roja (según versión), acompañado de una
señal acústica y un mensaje.
La señal acústica y el mensaje se repiten en
intervalos cada vez más cortos a medida que el
nivel de carburante se aproxima a cero.
La primera vez que se enciende, la cantidad de
carburante que queda en el depósito es de unos
5 litros
(reserva).
Reposte rápidamente carburante para evitar
quedarse sin él.
No conduzca nunca hasta vaciar por
completo el depósito , puesto que puede dañar
los sistemas anticontaminación y de inyección.
Fijo.
El filtro de gasoil contiene agua.
Riesgo de dañar el sistema de inyección: lleve a
cabo (2) sin demora.

16
Instrumentación de a bordo
Filtro de partículas (diésel)Fijo, acompañado de una señal acústica
y un mensaje indicando el riesgo de que
se obstruya el filtro de partículas.
Indica que el filtro de partículas está
comenzando a saturarse.
Cuando las condiciones de circulación lo
permitan, regenere el filtro circulando a una
velocidad de al menos 60 km/h hasta que el
testigo se apague.
Fijo, acompañado de una señal acústica
y un mensaje indicando que el nivel de
aditivo del filtro de partículas es demasiado bajo.
Indica que el nivel del depósito de aditivo es
bajo.
Lleve a cabo (3).
Desactivación de las funciones
automáticas (con freno de
estacionamiento eléctrico)
Fijo.
Las funciones de "aplicación automática"
(al apagar el motor) y "liberación automática" (al
acelerar) están desactivadas.
Si la aplicación/liberación automática ya no es
posible:
►

Arranque el motor
.
►

Utilice la palanca para accionar el freno de
estacionamiento.
►


Suelte completamente el pedal del freno.
►


Mantenga la palanca presionada en el
sentido de liberación durante un intervalo de 10
a 15 segundos.
►


Suelte la palanca. ►


Mantenga pisado el pedal del freno.
►

Mantenga la palanca en el sentido de
"aplicación» durante 2 segundos.
►

Suelte la palanca y el pedal de freno.
Fallo de funcionamiento (con freno de
estacionamiento eléctrico)
Fijo, acompañado del mensaje
"Fallo del freno de
estacionamiento".
El vehículo no se puede inmovilizar con el motor
en marcha.
Si no funcionan los comandos de aplicación ni
desactivación manuales, la palanca del freno de
estacionamiento eléctrico presenta un fallo.
Las funciones automáticas deben utilizarse todo
el tiempo y se reactivan automáticamente en
caso de fallo de la palanca.
Lleve a cabo (2).
Fijo, acompañado del
mensaje "Fallo del freno de
estacionamiento".
El freno de estacionamiento no funciona
correctamente: las funciones manuales y
automáticas podrían estar inoperativas.
Con el vehículo parado, para inmovilizarlo:
►

T

ire de la palanca y manténgala así de
7 a 15 segundos aproximadamente, hasta
que se encienda el testigo en el cuadro de
instrumentos.
Si este procedimiento no da resultado, inmovilice
el vehículo:
►

Estacione sobre suelo plano. ►


Con una caja de cambios manual, introduzca
una marcha.
►

Con caja de cambios automática, seleccione
P
y a continuación coloque los calzos
suministrados contra una de las ruedas.
A continuación, lleve a cabo (2).
Luces antiniebla traserasFijo.
Las luces están encendidas.
Ayuda al estacionamientoFijo, acompañado de la indicación de un
mensaje y una señal acústica.
El sistema presenta un fallo.
Lleve a cabo (3).
Pie en el embragueFijo.
Stop & Start: no puede cambiarse a modo
START debido a que el pedal de embrague no
se está pisando a fondo.
Pise a fondo el pedal de embrague.
Dirección asistidaFijo.
Fallo de la dirección asistida.
Circule con prudencia a velocidad moderada, y a
continuación (3).
Stop & StartFijo, acompañado de la indicación de un
mensaje.
El sistema Stop & Start está desactivado.
El motor no se parará en la siguiente parada del
tráfico.

17
Instrumentación de a bordo

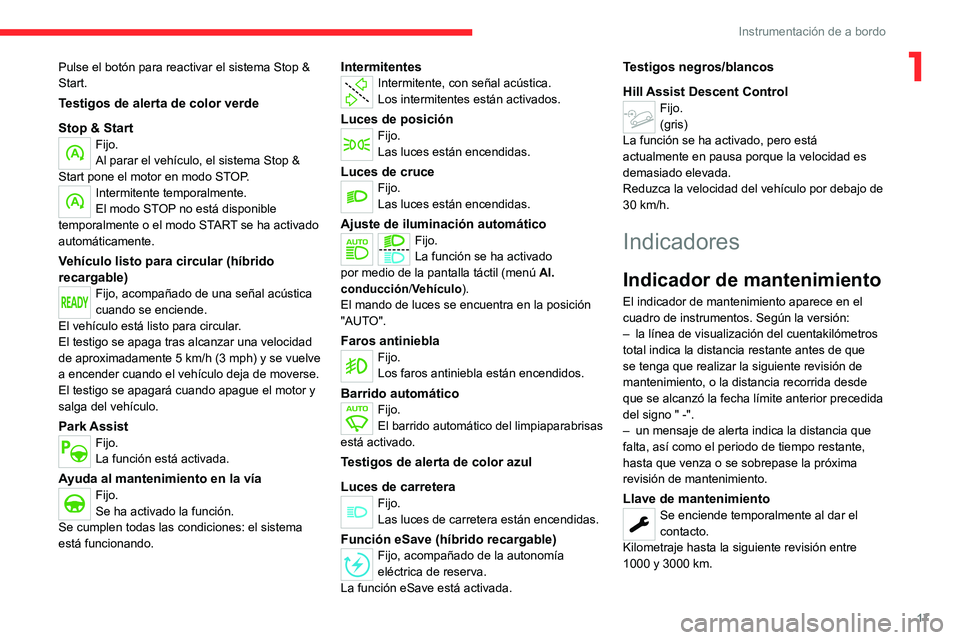

1Pulse el botón para reactivar el sistema Stop &
Start.
Testigos de alerta de color verde
Stop & Start
Fijo.
Al parar el vehículo, el sistema Stop &
Start pone el motor en modo STOP.
Intermitente temporalmente.
El modo STOP no está disponible
temporalmente o el modo START se ha activado
automáticamente.
Vehículo listo para circular (híbrido
recargable)
Fijo, acompañado de una señal acústica
cuando se enciende.
El vehículo está listo para circular.
El testigo se apaga tras alcanzar una velocidad
de aproximadamente 5
km/h (3 mph) y se vuelve
a encender cuando el vehículo deja de moverse.
El testigo se apagará cuando apague el motor y
salga del vehículo.
Park Assist
Fijo.
La función está activada.
Ayuda al mantenimiento en la víaFijo.
Se ha activado la función.
Se cumplen todas las condiciones: el sistema
está funcionando.
IntermitentesIntermitente, con señal acústica.
Los intermitentes están activados.
Luces de posiciónFijo.
Las luces están encendidas.
Luces de cruceFijo.
Las luces están encendidas.
Ajuste de iluminación automáticoFijo.
La función se ha activado
por medio de la pantalla táctil
(menú Al.
conducción /Vehículo).
El mando de luces se encuentra en la posición
"AUTO".
Faros antinieblaFijo.
Los faros antiniebla están encendidos.
Barrido automáticoFijo.
El barrido automático del limpiaparabrisas
está activado.
Testigos de alerta de color azul
Luces de carretera
Fijo.
Las luces de carretera están encendidas.
Función eSave (híbrido recargable)Fijo, acompañado de la autonomía
eléctrica de reserva.
La función eSave está activada.
Testigos negros/blancos
Hill Assist Descent Control
Fijo.
(gris)
La función se ha activado, pero está
actualmente en pausa porque la velocidad es
demasiado elevada.
Reduzca la velocidad del vehículo por debajo de
30

km/h.
Indicadores
Indicador de mantenimiento
El indicador de mantenimiento aparece en el
cuadro de instrumentos. Según la versión:
–
la línea de visualización del cuentakilómetros
total indica la distancia restante antes de que
se tenga que realizar la siguiente revisión de
mantenimiento, o la distancia recorrida desde
que se alcanzó la fecha límite anterior precedida
del signo " -".
–


un mensaje de alerta indica la distancia que
falta, así como el periodo de tiempo restante,
hasta que venza o se sobrepase la próxima
revisión de mantenimiento.
Llave de mantenimientoSe enciende temporalmente al dar el
contacto.
Kilometraje hasta la siguiente revisión entre
1000 y 3000 km.

18
Instrumentación de a bordo
Fijo, al dar el contacto.
La siguiente revisión de mantenimiento
debe realizarse en menos de 1000 km.
El vehículo se deberá someter a la revisión de
mantenimiento en breve.
Parpadeo del testigo de llave de
mantenimiento
Intermitente y después fija, al dar
el contacto.
(Con motores diésel BlueHDi, en combinación
con el testigo de mantenimiento).
Se ha superado el plazo de revisión.
El vehículo debe someterse a la revisión de
mantenimiento lo antes posible.
Puesta a cero del indicador de
mantenimiento
El indicador de mantenimiento debe ponerse a
cero después de cada revisión.
►

Quite el contacto.



► Mantenga pulsado este botón.
► Dé el contacto; la pantalla del
cuentakilómetros empieza una cuenta atrás.
► Cuando la pantalla indique =0 , suelte el
botón; la llave desaparece.
Si, después de esta operación, debe
desconectar la batería, bloquee el
vehículo y espere al menos 5 minutos para
que se memorice la puesta a cero.
Recordatorio de la información de
mantenimiento
Puede acceder en cualquier momento a la
información de mantenimiento mediante el
cuadro de instrumentos.


► Pulse este botón para mostrar
temporalmente la información de mantenimiento.
La distancia indicada (en kilómetros) se
calcula con arreglo a los kilómetros
realizados y al tiempo transcurrido desde el
último mantenimiento.
La alerta puede activarse cuando se
aproxima una fecha límite.
Indicador del nivel de aceite
del motor
(Según versión)
En las versiones equipadas con un indicador
eléctrico del nivel de aceite, el estado del nivel
de aceite del motor se muestra en forma de
mensaje durante unos segundos en el cuadro de
instrumentos al dar el contacto, después de la
información de mantenimiento.
La comprobación de este nivel solo es
válida si el vehículo está en suelo
horizontal con el motor parado desde más de
30 minutos antes.
Nivel aceite incorrecto
Se indica mediante un mensaje que le solicita
que reponga el nivel, acompañado del
encendido del testigo Service y de una señal
acústica.
Si se confirma la falta de aceite con la varilla
manual, se debe reponer el nivel para evitar que
el motor se dañe.
Para más información relativa a la
Comprobación de los niveles , consulte el
apartado correspondiente.
Fallo de indicación del nivel de aceite
Se indica mediante la aparición de un mensaje
"Medición de nivel de aceite no válida " en el
cuadro de instrumentos.
Póngase en contacto con la red CITROËN o un
taller cualificado.

19
Instrumentación de a bordo
1En caso de fallo de funcionamiento del
indicador eléctrico, el nivel de aceite
motor dejará de estar controlado.
Mientras el sistema presente algún fallo,
deberá controlar el nivel del aceite motor
mediante la varilla manual situada en el
compartimento motor.
Para más información relativa a la
Comprobación de los niveles , consulte el
apartado correspondiente.
Indicador de temperatura
del líquido de refrigeración


Con el motor en marcha:
– En la zona A, la temperatura es correcta.
–

En la zona
B, la temperatura es demasiado
alta. Tanto el testigo de alerta asociado como
el de STOP se encienden en el cuadro de
instrumentos, acompañados de la visualización
de un mensaje y una señal acústica.
Deténgase inmediatamente cuando las
condiciones de seguridad lo permitan.
Espere unos minutos antes de apagar el motor.
Después de quitar el contacto, abra con
cuidado el capó y compruebe el nivel de
líquido de refrigeración.
Para obtener más información sobre la
Comprobación de niveles , consulte el
apartado correspondiente.
Indicadores de autonomía
de AdBlue
® (BlueHDi)
Los motores Diésel BlueHDi están equipados
con una función que relaciona el sistema de
control de emisiones SCR (reducción catalítica
selectiva) y el filtro de partículas diésel (DPF)
para el tratamiento de los gases de escape. No
pueden funcionar sin AdBlue
® líquido.
El sistema de inhibición del arranque del
motor que exige la legislación vigente se
activa automáticamente cuando el depósito
de AdBlue
® está vacío. Ya no es posible
arrancar el motor mientras no se reponga el
nivel en el depósito de AdBlue
®.
Mostrar la autonomía manualmente
La autonomía no se muestra automáticamente
mientras sea superior a 2400 km (1500 millas).




► Pulse este botón para mostrar
temporalmente la autonomía.
Acciones necesarias relacionadas con una falta de AdBlue®
Los siguientes testigos de alerta se encienden
cuando la cantidad de AdBlue® está por debajo
del nivel de reserva correspondiente a una
autonomía 2400 km (1500 millas).
Junto con los testigos de alerta, aparecerán
mensajes que le recordarán con regularidad la
necesidad de reponer el nivel para poder evitar
el bloqueo de la puesta en funcionamiento del
motor. Consulte el apartado Indicadores de
alerta y testigos para obtener más información
sobre los mensajes mostrados.
Si desea más información acerca de
AdBlue® (motores BlueHDI) y, en
particular, sobre la reposición del nivel,
consulte el apartado correspondiente.

20
Instrumentación de a bordo
Alerta/
testigos
encendidos Medida a
tomar
Autonomía
restante


Reponga el
nivel.Entre 2400
y 800 km


Reponga el
nivel lo antes
posible.Entre 800 y
100
km


Es esencial
reponer el
nivel, debido
al riesgo de
que se impida
el arranque
del motor.Entre 100 y
0 km


Para poder
volver a
arrancar
el motor,
reponga al
menos 5 litros
de AdBlue
® en
el depósito. 0 km
Mal funcionamiento del sistema
anticontaminación SCR
Detección de mal funcionamiento


Si se detecta un fallo de
funcionamiento, estos testigos
de alerta se encienden
acompañados de una señal
acústica y del mensaje
"Fallo
anticontaminación ".
La alerta se activa durante la conducción
cuando se detecta el fallo por primera vez y,
posteriormente, cada vez que se dé el contacto
en sucesivos trayectos mientras la causa del
fallo persista.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá durante
el siguiente trayecto, después de los
controles de autodiagnosis del sistema
anticontaminación SCR.
Anomalía confirmada durante la fase de
conducción permitida (entre 0 km y 1100
km)
Si después de 50 km recorridos el testigo sigue
encendido permanentemente, se confirma el
fallo en el sistema SCR.
El testigo de alerta
AdBlue parpadea y se
muestra un mensaje ("Fallo anticontaminación:
arranque inhibido en X kms (millas) ")
indicando la autonomía en kilómetros o millas.
Al circular, el mensaje se indicará cada 30
segundos. La alerta se repite cada vez que se
dé el contacto.
Puede recorrer hasta 1100 km antes de que se
active el sistema de inhibición del arranque
del motor.
Lleve a revisar el sistema a un
concesionario CITROËN o a un taller
cualificado lo antes posible.
Arranque inhibido
Cada vez que se dé el contacto, se muestra el
mensaje " Fallo anticontaminación: arranque
inhibido ".
Para volver a arrancar el motor
Póngase en contacto con un
concesionario autorizado CITROËN o taller
cualificado.
Indicador de potencia
(híbrido recargable)
El indicador de potencia muestra en tiempo real
la potencia demandada por el vehículo.
Existen 3 zonas:

21
Instrumentación de a bordo

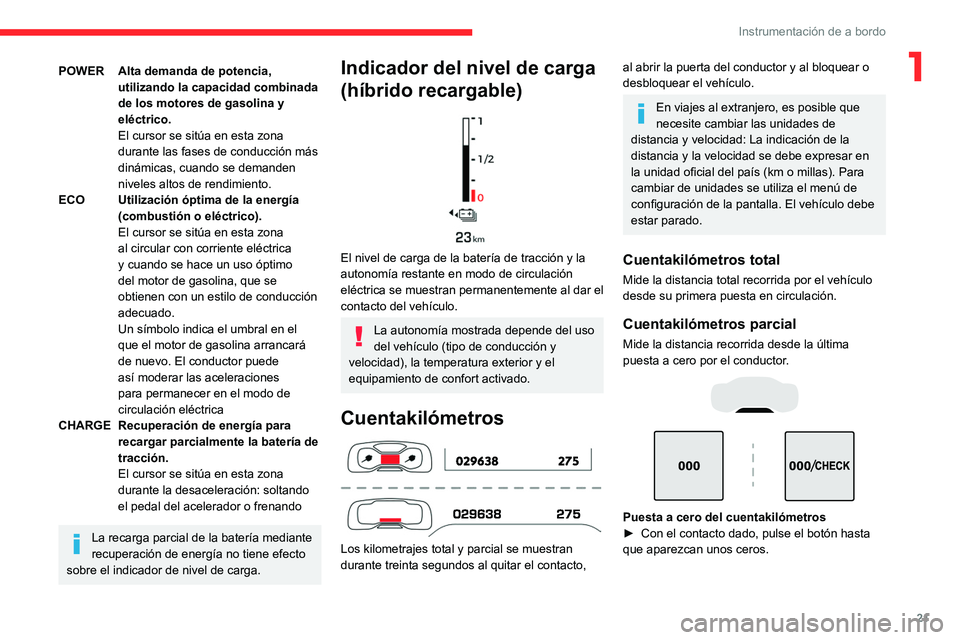

1POWER Alta demanda de potencia, utilizando la capacidad combinada
de los motores de gasolina y
eléctrico.
El cursor se sitúa en esta zona
durante las fases de conducción más
dinámicas, cuando se demanden
niveles altos de rendimiento.
ECO Utilización óptima de la energía (combustión o eléctrico).
El cursor se sitúa en esta zona
al circular con corriente eléctrica
y cuando se hace un uso óptimo
del motor de gasolina, que se
obtienen con un estilo de conducción
adecuado.
Un símbolo indica el umbral en el
que el motor de gasolina arrancará
de nuevo. El conductor puede
así moderar las aceleraciones
para permanecer en el modo de
circulación eléctrica
CHARGE Recuperación de energía para recargar parcialmente la batería de
tracción.
El cursor se sitúa en esta zona
durante la desaceleración: soltando
el pedal del acelerador o frenando
La recarga parcial de la batería mediante
recuperación de energía no tiene efecto
sobre el indicador de nivel de carga.
Indicador del nivel de carga
(híbrido recargable)


El nivel de carga de la batería de tracción y la
autonomía restante en modo de circulación
eléctrica se muestran permanentemente al dar el
contacto del vehículo.
La autonomía mostrada depende del uso
del vehículo (tipo de conducción y
velocidad), la temperatura exterior y el
equipamiento de confort activado.
Cuentakilómetros

Los kilometrajes total y parcial se muestran
durante treinta segundos al quitar el contacto,
al abrir la puerta del conductor y al bloquear o
desbloquear el vehículo.
En viajes al extranjero, es posible que
necesite cambiar las unidades de
distancia y velocidad: La indicación de la
distancia y la velocidad se debe expresar en
la unidad oficial del país (km o millas). Para
cambiar de unidades se utiliza el menú de
configuración de la pantalla. El vehículo debe
estar parado.
Cuentakilómetros total
Mide la distancia total recorrida por el vehículo
desde su primera puesta en circulación.
Cuentakilómetros parcial
Mide la distancia recorrida desde la última
puesta a cero por el conductor.




Puesta a cero del cuentakilómetros
► Con el contacto dado, pulse el botón hasta
que aparezcan unos ceros.

22
Instrumentación de a bordo
Comprobación manual en
el cuadro de instrumentos
Esta función permite, en cualquier momento,
comprobar algunos indicadores y mostrar el
registro de alertas.




► Con el motor en marcha, pulse brevemente
este botón.
En el cuadro de instrumentos se muestra la
siguiente información:
–

Nivel de aceite del motor
.
–

Kilometraje hasta la próxima revisión de
mantenimiento.
–


Autonomía asociada con

AdBlue® y el sistema
SCR (diésel BlueHDi).
–

Comprobación de la presión de neumáticos.
–


Alertas actuales
Esta información también se muestra
automáticamente cada vez que se da el
contacto.
Reostato de luces
Este sistema permite adaptar manualmente la
intensidad luminosa del puesto de conducción
en función de la luminosidad exterior.
Con botones



Con los testigos encendidos, pulse el botón A
para incrementar la potencia de la iluminación o
el botón B para reducirla.
Libere el botón cuando alcance el nivel de brillo
deseado.
Con CITROËN Connect
Radio
► Pulse este botón para seleccionar el
menú Ajustes.
► Seleccione " Luminosidad ".
► Ajuste la luminosidad pulsando las
flechas o moviendo el control deslizante.
Los ajustes se aplican inmediatamente.
►

Pulse fuera de la ventana de ajustes para
salir

. También puede apagar la pantalla:
► Pulse este botón para seleccionar el
menú Ajustes.
► Seleccione " Dark".
La pantalla se apaga por completo.
►

V

uelva a pulsar la pantalla (cualquier punto
de su superficie) para activarla.
Con CITROËN Connect Nav
► Pulse este botón para seleccionar el
menú Ajustes.
►

Seleccione " OPCIONES

".
► Seleccione "Configuración pantalla ".
►

Seleccione la pestaña " Luminosidad".► Ajuste la luminosidad pulsando las
flechas o moviendo el control deslizante.
► Pulse este botón para guardar y salir .
También puede apagar la pantalla:
► Pulse este botón para seleccionar el
menú Ajustes.
► Seleccione " Apagar pantalla ".
La pantalla se apaga por completo.
►

V

uelva a pulsar la pantalla (cualquier punto
de su superficie) para activarla.
