2022 CITROEN C5 AIRCROSS Manuales de Empleo (in Spanish)

143
Conducción

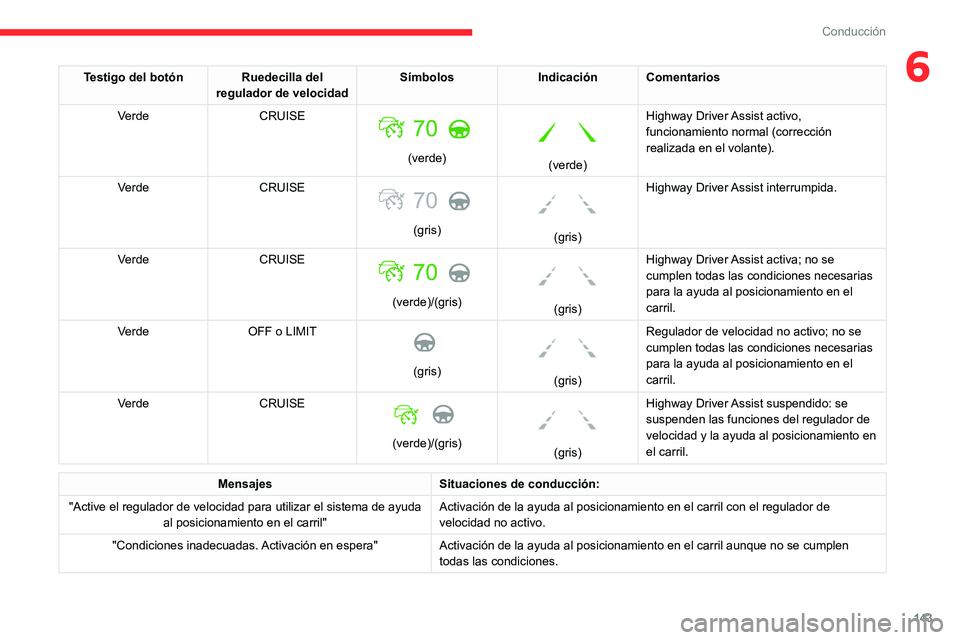

6Testigo del botón Ruedecilla del regulador de velocidad Símbolos
Indicación Comentarios
Verde CRUISE


(verde)


(verde)Highway Driver Assist activo,
funcionamiento normal (corrección
realizada en el volante).
Verde CRUISE
70
(gris)


(gris)Highway Driver Assist interrumpida.
Verde CRUISE

(verde)/(gris)


(gris)Highway Driver Assist activa; no se
cumplen todas las condiciones necesarias
para la ayuda al posicionamiento en el
carril.
Verde OFF o LIMIT

(gris)


(gris)Regulador de velocidad no activo; no se
cumplen todas las condiciones necesarias
para la ayuda al posicionamiento en el
carril.
Verde CRUISE

(verde)/(gris)


(gris)Highway Driver Assist suspendido: se
suspenden las funciones del regulador de
velocidad y la ayuda al posicionamiento en
el carril.
Mensajes
Situaciones de conducción:
"Active el regulador de velocidad para utilizar el sistema de ayuda al posicionamiento en el carril" Activación de la ayuda al posicionamiento en el carril con el regulad\
or de
velocidad no activo.
"Condiciones inadecuadas. Activación en espera" Activación de la ayuda al posicionamiento en el carril aunque no se c\
umplen
todas las condiciones.

144
Conducción
MensajesSituaciones de conducción:
"Mantenga las manos en el volante" Conducción prolongada sin sujetar el volante, sujetándolo de forma\
inadecuada o
sin aplicar fuerza.
"Sujete el volante" Desactivación real o inminente de la ayuda al posicionamiento en el c\
arril.
"Retome el control" Desactivación simultánea del regulador de velocidad y de la ayuda \
al
posicionamiento en el carril.
Límites de funcionamiento
El sistema de Ayuda al mantenimiento en
la vía puede emitir una alerta cuando el
vehículo circula en una línea recta
prolongada sobre un firme uniforme aunque
el conductor esté sujetando adecuadamente
el volante.
El funcionamiento del sistema puede dejar de
funcionar o producir correcciones inadecuadas
de la dirección en las siguientes situaciones:
–

Mala visibilidad (iluminación de la calzada
insuficiente, nieve, lluvia, niebla).
–


Deslumbramiento (luces de un vehículo que
circula en sentido contrario, sol al ras, reflejo
sobre la calzada mojada, salida de un túnel,
alternancia de sombras y luces).
–


Zona del parabrisas situada delante de la
cámara: sucia, con barro, con escarcha, con
nieve, dañada o cubierta con algún adhesivo.
–


Líneas de delimitación de carril erosionadas,
parcialmente ocultas (nieve, barro) o múltiples
(zonas de obras, juntas del firme).
– Trazado de una curva cerrada.
– Carreteras sinuosas.
–

Presencia de una junta de asfalto en la
calzada.
El sistema no se debe activar en las
siguientes situaciones:
–

Conducción con una rueda de repuesto de
tipo "temporal".
–


Llevando un remolque, especialmente si no
está conectado u homologado.
–


Condiciones climáticas desfavorables.
–


Conducción por terreno con muy poca
adherencia (riesgo de aquaplaning, nieve,
hielo).
–


Conducción en circuitos de carreras.
–


Conducción sobre un dinamómetro.
Fallo de funcionamiento
En el caso de un fallo de
funcionamiento, se enciende el
testigo de alerta de mantenimiento en el cuadro
de instrumentos, acompañado de la visualización de un mensaje y una señal
acústica.
Acuda a un concesionario autorizado CITROËN
o taller cualificado para proceder a su revisión.
Active Safety Brake
con Alerta de riesgo de
colisión y Asistencia a la
frenada de emergencia
inteligente
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.


Este sistema:
– Alerta al conductor si su vehículo corre el
riesgo de colisionar con el vehículo que le
precede, con un peatón o, según versión, con
un ciclista.
– Reduce la velocidad del vehículo para evitar la
colisión o reducir su gravedad.
El sistema también tiene en cuenta a
motociclistas y animales. Sin embargo,
no detectará necesariamente a aquellos
animales de altura inferior a 0,5 m u otros
objetos presentes en la carretera.
Este sistema consta de tres funciones:
– Alerta de riesgo de colisión.
– Asistencia a la frenada de emergencia
inteligente.
– Active Safety Brake (frenada automática de
emergencia)


El vehículo está equipado con una cámara
multifunción situada en la parte superior del
parabrisas y, según versión, un radar situado en
el parachoques delantero.

145
Conducción
6precede, con un peatón o, según versión, con
un ciclista.
–
Reduce la velocidad
del vehículo para evitar la
colisión o reducir su gravedad.
El sistema también tiene en cuenta a
motociclistas y animales. Sin embargo,
no detectará necesariamente a aquellos
animales de altura inferior a 0,5 m u otros
objetos presentes en la carretera.
Este sistema consta de tres funciones:
–

Alerta de riesgo de colisión.
–


Asistencia a la frenada de emergencia
inteligente.
–


Active Safety Brake (frenada automática de
emergencia)


El vehículo está equipado con una cámara
multifunción situada en la parte superior del
parabrisas y, según versión, un radar situado en
el parachoques delantero.
Este sistema no sustituye en ningún
caso a la vigilancia necesaria por parte
del conductor.
Este sistema está diseñado para ayudar al
conductor y mejorar la seguridad vial.
Es responsabilidad de quien conduce
supervisar continuamente las condiciones
del tráfico según las normas de circulación
aplicables.
En cuanto el sistema detecta un
obstáculo potencial, prepara el circuito
de frenos por si se necesita la frenada
automática. Puede producir un ligero ruido y
una ligera sensación de desaceleración.
Desactivación/activación
Por defecto, cada vez que se arranca el motor,
el sistema se activa de manera automática.
Se ajusta mediante el menú Al.
conducción / Vehículo de la pantalla
táctil.
La desactivación del sistema se indica
mediante el encendido de este testigo de
alerta, acompañado de un mensaje.
Estados de funcionamiento
y límites
Vehículo desplazándose hacia adelante.
Sistema ESC en funcionamiento.
Sistemas CDS/ASR activados.
Todos los pasajeros con el cinturones de
seguridad puesto.
Velocidad estable en carreteras poco sinuosas.
En los casos siguientes, se recomienda
desactivar el sistema mediante el menú de
configuración del vehículo:
–

Enganche de un remolque.
–


Cuando se transportan objetos largos en las
barras del techo.
–


V
ehículo con cadenas para la nieve.
–

Antes de pasar
por un túnel de autolavado con
el motor en marcha.
–

Antes de colocar el vehículo sobre un banco
de rodillos en un taller

.
–

V
ehículo remolcado con el motor en marcha.
–

Parachoques delantero dañado (versión con
radar).
–


Después de un impacto en el parabrisas cerca
de la cámara de detección.
El sistema se desactiva automáticamente
al detectar el uso de determinados tipos
de rueda de repuesto "temporales" (menor
diámetro), o si se detecta un fallo en el
interruptor del pedal del freno o en dos luces
de freno como mínimo.
Puede ser peligroso circular si las luces
de freno no están en perfecto estado de
funcionamiento.

146
Conducción
Es posible que no se dé ninguna alerta,
se dé demasiado tarde o parezca
injustificada.
El conductor debe mantener siempre el
control del vehículo y estar alerta para
reaccionar en cualquier momento para evitar
un accidente.
Tras una colisión, la función deja de estar operativa de forma automática.
Acuda a un concesionario autorizado o un
taller cualificado de CITROËN para proceder
a la revisión del sistema.
Alerta de riesgo de colisión
Esta función alerta al conductor si existe riesgo
de colisión con el vehículo que circula delante o
con un peatón o ciclista presente en el carril.
Modificación del límite de activación
de la alerta
Este límite de activación determina la
sensibilidad con la que la función alerta del
riesgo de colisión.
El límite se ajusta mediante el menú Al.
conducción / Vehículo de la pantalla
táctil.
►

Seleccione uno de los tres límites
predeterminados: "Lejos", "Normal" o "Cerca".
El último límite seleccionado queda memorizado
al quitar el contacto.
Funcionamiento
En función del riesgo de colisión detectado
por el sistema y del umbral de activación de la
alerta seleccionado por el conductor, se pueden
activar varios niveles diferentes de alerta, que se
muestran en el cuadro de instrumentos.
El sistema tiene en cuenta la dinámica del
vehículo, la velocidad del propio vehículo
y del que le precede, las condiciones
medioambientales y el funcionamiento del
vehículo (acciones en los pedales, en el volante,
etc.) para activar la alarma en el momento más
adecuado.
Nivel 1 (naranja): alerta visual
únicamente que advierte que el vehículo
que le precede está muy cerca.
Aparece el mensaje " Vehículo cerca".
Nivel 2 (rojo): alerta visual y sonora que
indica que la colisión es inminente.
Aparece el mensaje " ¡Frene!".
Cuando la velocidad de su vehículo es
demasiado alta al acercarse a otro
vehículo, el primer nivel de alerta puede no
mostrarse y aparecerá directamente el nivel
de alerta 2.
Importante: El nivel de alerta 1 no aparece
en caso de un obstáculo fijo o cuando está
seleccionado el umbral de activación " Cerca".
Asistencia a la frenada de
emergencia inteligente
En caso de que el conductor frene pero no lo
suficiente para evitar una colisión, este sistema
completa la frenada en los límites de las leyes
de la física.
Esta asistencia solo tendrá lugar en el caso de
que el conductor accione el pedal del freno.
Active Safety Brake

Esta función, también denominada frenada
automática de emergencia, interviene después
de las alertas si el conductor no reacciona lo
bastante rápido y no acciona los frenos del
vehículo.
El objetivo es reducir la velocidad de impacto
o evitar la colisión del vehículo en caso de no
intervención por parte del conductor.
Funcionamiento
El sistema funciona cuando se cumplen las
siguientes condiciones:
– La velocidad del vehículo no supera los
60 km/h (37 mph) cuando se detecta un peatón.
– La velocidad del vehículo no supera los
80 km/h (50 mph) cuando se detecta un vehículo
parado o un ciclista.
– La velocidad del vehículo es superior a
10 km/h (6 mph) (versiones con cámara y radar)
o se encuentra entre los 10 y los 85 km/h (6 y 53
mph) (versiones con cámara solamente) cuando
se detecta un vehículo en movimiento.
Este testigo de alerta parpadea (durante
unos 10 segundos) cuando la función
aplica los frenos del vehículo.
Con caja de cambios automática, en caso de
frenada automática de emergencia que detenga
completamente el vehículo, mantenga pisado
el pedal del freno para evitar que el vehículo
reanude la marcha.
Con una caja de cambios manual, en caso de
frenada automática de emergencia que detenga
completamente el vehículo, el motor se puede
calar.
El conductor puede mantener el control
del vehículo en todo momento girando

147
Conducción
6El objetivo es reducir la velocidad de impacto
o evitar la colisión del vehículo en caso de no
intervención por parte del conductor.
Funcionamiento
El sistema funciona cuando se cumplen las
siguientes condiciones:
–
La velocidad del vehículo no supera los
60

km/h (37 mph) cuando se detecta un peatón.
–

La velocidad del vehículo no supera los
80

km/h (50 mph) cuando se detecta un vehículo
parado o un ciclista.
–

La velocidad del vehículo es superior a
10

km/h (6 mph) (versiones con cámara y radar)
o se encuentra entre los 10 y los 85 km/h (6 y 53
mph) (versiones con cámara solamente) cuando
se detecta un vehículo en movimiento.
Este testigo de alerta parpadea (durante
unos 10 segundos) cuando la función
aplica los frenos del vehículo.
Con caja de cambios automática, en caso de
frenada automática de emergencia que detenga
completamente el vehículo, mantenga pisado
el pedal del freno para evitar que el vehículo
reanude la marcha.
Con una caja de cambios manual, en caso de
frenada automática de emergencia que detenga
completamente el vehículo, el motor se puede
calar.
El conductor puede mantener el control
del vehículo en todo momento girando
con firmeza el volante y/o pisando firmemente
el pedal del acelerador.
El pedal del freno puede vibrar
ligeramente mientras la función está
actuando.
Si el vehículo se detiene por completo, la
frenada automática se mantiene entre 1 y 2
segundos.
Fallo de funcionamiento
Un fallo de funcionamiento del sistema se
indica mediante el encendido permanente
de este testigo de alerta, acompañado de un
mensaje y de una señal acústica.
Acuda a un concesionario autorizado CITROËN
o un taller cualificado para proceder a la revisión
del sistema.
Estos testigos de alerta se
encienden si el cinturón del asiento
del conductor o del acompañante o ambos
(según versión) no están abrochados.
Detección de falta de
atención
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.
Descanse si se siente cansado o al menos cada
2 horas.
La función consiste en el sistema "Avisador
de tiempo de conducción" combinado con el
sistema "Detección de falta de atención".
Estos sistemas no están, bajo ningún
concepto, diseñados para mantener
despierto al conductor o evitar que se duerma
al volante.
Es responsabilidad del conductor detener el
vehículo si se encuentra cansado.
Activación/desactivación
Esta función se ajusta mediante el menú
Al. conducción /Vehículo de la pantalla
táctil.
El estado del sistema se memoriza al quitar el
contacto.
Avisador de tiempo de conducción
El sistema activa una alerta cuando
detecta que el conductor no ha realizado
una pausa después de dos horas de conducción
a una velocidad superior a 65
km/h (40 mph).
Esta alerta se indica mediante un mensaje que
le propone realizar una pausa, acompañado de
una señal acústica.
Si el conductor no sigue esta recomendación,
la alerta se repetirá cada hora hasta que se
detenga el vehículo.
El sistema se reinicializa si se cumple alguna de
las siguientes condiciones:

148
Conducción
– Con el motor en marcha, el vehículo ha
estado parado durante más de 15 minutos.
–

El contacto ha estado quitado durante unos
minutos.
–


Se desabrocha el cinturón de seguridad del
conductor y su puerta se abre.
Cuando la velocidad del vehículo sea
inferior a 65 km/h (40 mph), el sistema
se pondrá en modo de espera.
El tiempo de conducción se contabiliza de
nuevo cuando la velocidad vuelve a superar
los 65
km/h (40 mph).
Alerta atención al conductor

Gracias a la cámara situada en la parte
superior del parabrisas, el sistema evalúa
el nivel de atención, fatiga o distracción del
conductor identificando las variaciones en la
trayectoria respecto a las marcas en el firme.
Este sistema es especialmente adecuado para
vías rápidas (velocidad superior a 65 km/h).
En el primer nivel de alerta, se avisa al
conductor mediante el mensaje " Permanezca
atento!" acompañado de una señal acústica.
Tras 3 alertas del primer nivel, el sistema activa
una alerta adicional con el mensaje " Dangerous
driving: take a break", acompañado de una
señal acústica más acusada.
En determinadas condiciones de
conducción (calzada degradada o en
caso de viento fuerte), el sistema puede
emitir alertas independientemente del estado
de atención del conductor.
El funcionamiento del sistema puede
verse perturbado o inhibido en las
siguientes situaciones:
–

Ausencia de marcas en el suelo, o bien
marcas desgastadas, ocultas (nieve, barro) o
múltiples (zonas de obras).
–


Poca distancia con el vehículo que le
precede (las marcas en el suelo no se
detectan).
–


Carreteras estrechas, sinuosas, etc.
Alerta activa de cambio involuntario de carril
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.
Gracias a una cámara situada en la parte
superior del parabrisas que permite identificar
las líneas de delimitación de carril en el firme
(según versión), el sistema rectifica la trayectoria
del vehículo alertando al conductor cuando
detecta un riesgo de cambio involuntario de
carril o arcén (según la versión).
El funcionamiento de este sistema es óptimo en
autopistas, autovías y vías rápidas.


Condiciones de
funcionamiento
– Velocidad del vehículo entre 70 y 180 km/h.
– Carretera marcada con una línea divisoria
central.
–

V
olante sujetado con ambas manos.
–

Intermitentes no activados.
–


Sistema ESC activado y en funcionamiento.
El sistema ayuda al conductor solo
cuando el vehículo corre el peligro de
desviarse involuntariamente del carril por el
que circula. No gestiona ni la distancia de
seguridad, ni la velocidad del vehículo ni los
frenos.
El conductor debe sujetar el volante con
ambas manos de manera que pueda
mantener el control cuando las circunstancias
no permitan que el sistema intervenga (por
ejemplo, si ha desaparecido la línea central
de separación).
Funcionamiento
Cuando el sistema identifica un riesgo de
franqueo involuntario de una de las líneas del
carril detectadas, efectúa la corrección de la
trayectoria necesaria para colocar el vehículo en
la trayectoria inicial.
El conductor percibe un movimiento de giro del
volante.
Situaciones de conducción y alertas relacionadas
En la tabla siguiente se muestran las alertas y los mensajes que se visu\
alizan en distintas situaciones de conducción.
Estas alertas no se muestran de forma secuencial. Estado de la función TestigoIndicación y/o mensaje
relacionado Comentarios
OFF


(gris)
Función desactivada.

149
Conducción
6desviarse involuntariamente del carril por el
que circula. No gestiona ni la distancia de
seguridad, ni la velocidad del vehículo ni los
frenos.
El conductor debe sujetar el volante con
ambas manos de manera que pueda
mantener el control cuando las circunstancias
no permitan que el sistema intervenga (por
ejemplo, si ha desaparecido la línea central
de separación).
Funcionamiento
Cuando el sistema identifica un riesgo de
franqueo involuntario de una de las líneas del
carril detectadas, efectúa la corrección de la
trayectoria necesaria para colocar el vehículo en
la trayectoria inicial.
El conductor percibe un movimiento de giro del
volante.
Este testigo de alerta parpadea durante la
corrección de la trayectoria.
El conductor puede impedir que se
efectúe la corrección si sujeta con
firmeza el volante (por ejemplo, al maniobrar
para esquivar algo).
La corrección de la trayectoria se
interrumpe inmediatamente si se activan los
intermitentes.


Mientras los intermitentes estén activados
y durante unos segundos después de su
desactivación, el sistema considera que toda
variación en la trayectoria es intencionada y no
activa ninguna corrección durante este periodo.
No obstante, cuando el Vigilancia de ángulo
muerto está activado, si el conductor se dispone
a cambiar de carril y se detecta otro vehículo en
el ángulo muerto del vehículo, el sistema corrige
la trayectoria aunque los intermitentes estén
activados.
Para obtener más información relativa a la
Vigilancia de ángulo muerto , consulte el
apartado correspondiente.
Si el sistema detecta que el conductor no
está sujetando el volante con suficiente
firmeza durante una corrección automática de
la trayectoria, interrumpe la corrección.
Emitirá una alerta para que el conductor
vuelva a tomar el control del vehículo.
Situaciones de conducción y alertas relacionadas
En la tabla siguiente se muestran las alertas y los mensajes que se visu\
alizan en distintas situaciones de conducción.
Estas alertas no se muestran de forma secuencial.
Estado de la función TestigoIndicación y/o mensaje
relacionado Comentarios
OFF


(gris)
Función desactivada.

150
Conducción

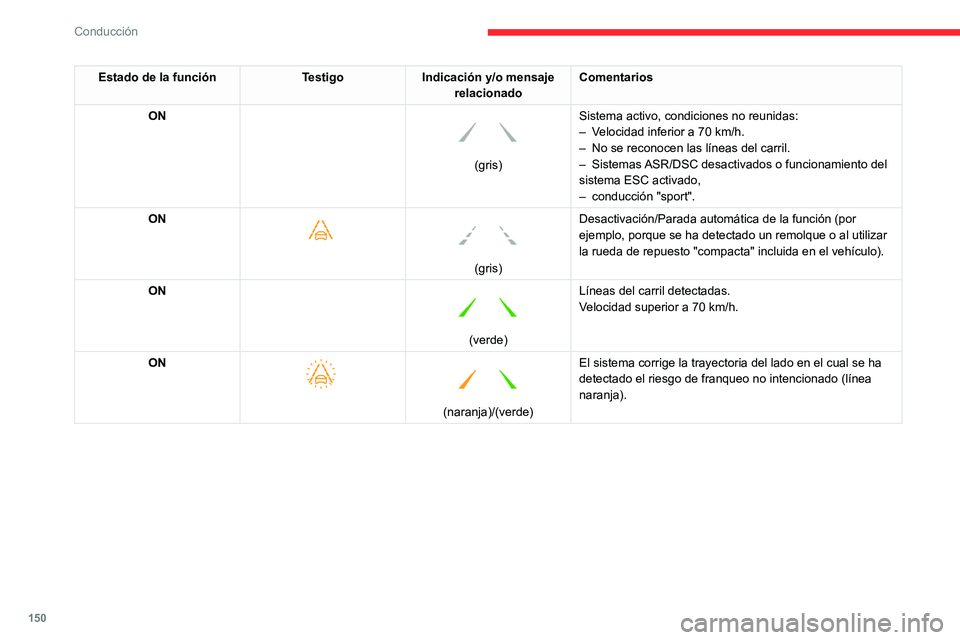

Estado de la funciónTestigoIndicación y/o mensaje
relacionado Comentarios
ON


(gris) Sistema activo, condiciones no reunidas:
–

V
elocidad inferior a 70 km/h.
–
No se reconocen las líneas del carril.
–
Sistemas ASR/DSC desactivados o funcionamiento del
sistema ESC activado,
–

conducción "sport".
ON

(gris)
Desactivación/Parada automática de la función (por
ejemplo, porque se ha detectado un remolque o al utilizar
la rueda de repuesto "compacta" incluida en el vehículo).
ON

(verde) Líneas del carril detectadas.
Velocidad superior a 70
km/h.
ON

(naranja)/(verde)
El sistema corrige la trayectoria del lado en el cual se ha
detectado el riesgo de franqueo no intencionado (línea
naranja).
Límites de funcionamiento
El sistema pasa automáticamente al modo en
espera en los siguientes casos:
–
ESC desactivado o en curso de regulación.
– Velocidad inferior a 70 km/h o superior a
180 km/h.
– Conexión eléctrica de remolque.
– Detección de la utilización de una rueda
de repuesto "temporal" (la detección no es
inmediata, se recomienda desactivar la función).
– Se ha detectado un estilo de conducción
dinámico, presión en el freno o en el pedal del
acelerador.
