2022 CITROEN C5 AIRCROSS Manual do condutor (in Portuguese)

215
Em caso de anomalia
8Acesso às ferramentas

A argola de reboque está guardada numa caixa
de ferramentas, sob o piso da mala.
A ferramenta de abertura da cobertura de
proteção traseira está fixada na argola de
reboque.
Para obter mais informações sobre como aceder
ao kit de ferramentas, consulte a secção
correspondente.
Rebocar o veículo
Para aceder à rosca do parafuso dianteiro:

► Solte a tampa com a ferramenta fixada na
argola de reboque.
►

Solte a tampa para a direita e depois para
baixo.
A

rebocar:
►

Aperte a argola de reboque por completo.
►


Instale a barra de reboque.
►


Coloque a caixa de velocidades em ponto
morto.
A não observância desta instrução pode resultar em danos em determinados
componentes (travagem, transmissão, etc.) e
na falta de assistência de travagem quando o
motor for arrancado novamente.
Caixa de velocidades automática
Nunca reboque o veículo com as rodas
motrizes no solo e o motor desligado.
►

Desbloqueie a direção e solte o travão de
estacionamento. ►


Ligue as luzes avisadoras de perigo nos dois
veículos.
►

Arranque devagar
, circule lentamente e
apenas para uma curta distância.
Rebocar outro veículo
Para aceder à rosca do parafuso traseiro:

► Solte a tampa com a ferramenta fixada na
argola de reboque.
►

Pressione a tampa para baixo.
Para rebocar:
►


Aperte a argola de reboque por completo.
►


Instale a barra de reboque.
►


Ligue as luzes avisadoras de perigo nos dois
veículos.
►


Arranque devagar
, circule lentamente e
apenas para uma curta distância.

216
Características técnicas
Características dos
motores e cargas
rebocáveis
Motores
As especificações do motor estão indicadas em
pormenor no certificado de matrícula do veículo
e na documentação de venda.
As tabelas incluem apenas os valores
disponíveis no momento da publicação.
Para obter os valores em falta, contacte um
concessionário CITROËN ou uma oficina
autorizada.
A potência máxima corresponde ao valor homologado num banco de ensaio,
segundo as condições definidas na legislação
europeia (Diretiva 1999/99/CE).
Para obter mais informações, contacte um
concessionário CITROËN ou uma oficina
autorizada.
Pesos e cargas rebocáveis
Os valores máximos dos pesos e das cargas
rebocáveis relativos ao veículo estão indicados
no livrete, bem como na documentação de
venda.
Estes valores são igualmente indicados na
chapa ou etiqueta do fabricante.
Para obter mais informações, contacte um
concessionário CITROËN ou uma oficina
autorizada.
Os valores de GTW (Peso total de circulação
autorizado) e de cargas rebocáveis indicados
são válidos até uma altitude máxima de 1000
metros. O valor de cargas rebocáveis tem de
ser reduzido em 10% por cada 1000 metros de
altitude.
A carga máxima no eixo dianteiro autorizada
corresponde ao peso permitido na bola de
reboque.
Quando as temperaturas exteriores são
elevadas, o desempenho do veículo
pode ser limitado para proteger o motor. Se a
temperatura exterior for superior a 37 °C,
reduza o peso rebocado.
O reboque, mesmo com um veículo com
pouca carga, pode afetar a aderência à
estrada.
Durante o reboque, as distâncias de
travagem aumentam.
Ao utilizar um veículo para rebocar, nunca
exceda uma velocidade de 100 km/h (cumpra
a legislação local em vigor).
Motores e cargas rebocáveis - gasolina
Motores THP 150 THP 165 PureTech 130
S&SPureTech 130 S&S Euro 6.3 PureTech 180
S&SPureTech 180
S&S Euro 6.3
Caixas de
velocidades EAT6
(Automática de 6 velocidades) BVM6
(Manual de 6
velocidades) BVM6
(Manual de 6
velocidades) EAT8
(Automática de 8
velocidades) EAT8
(Automática de 8 velocidades)
Códigos EP6FDTMD AT6IIIEB2ADTS
STTd MB6E EB2ADTS
STTd MB6E EB2ADTS
STTd ATN8 EP6FADTXD STTd ATN8
Códigos dos modelos
J... 5GX/5GS - 5GY
HNSHNS 5GF
Cilindrada (cc) 1.5981.1991.199 1.598
Potência máx.:
norma CE (kW) 11 0
9696 133
Combustível Sem chumboSem chumboSem chumbo Sem chumbo
Reboque com
travões (dentro dos
limites do GTW) (kg)
em inclinações de 10
% ou 12 % 550
1.3501.350/1.300 1.500
Reboque sem
travões (kg) 550
739740 750
Carga máxima
no eixo dianteiro
autorizada (kg) 64
5465 64/65

217
Características técnicas

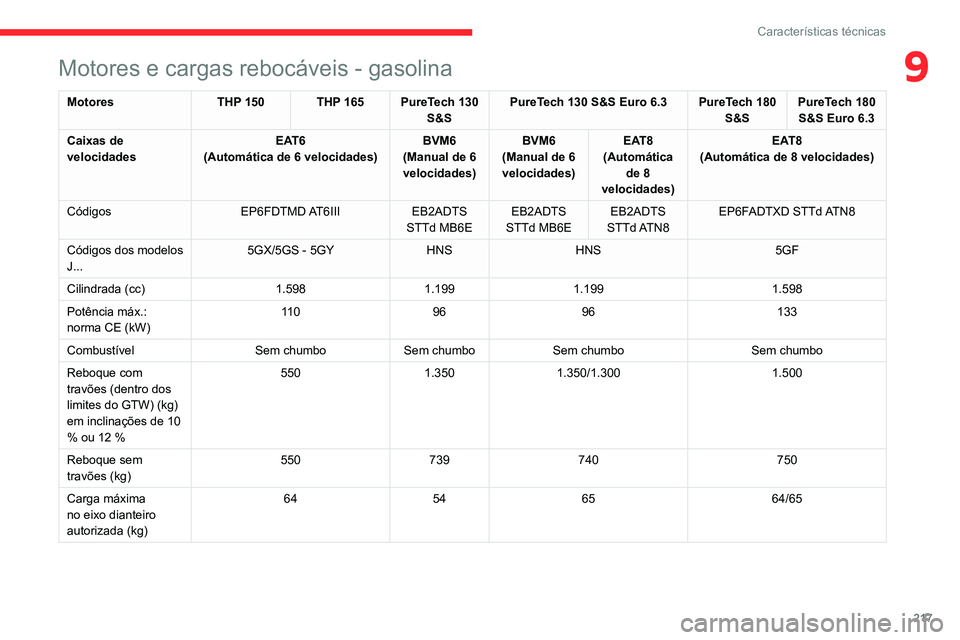

9Motores e cargas rebocáveis - gasolina
MotoresTHP 150 THP 165 PureTech 130
S&SPureTech 130 S&S Euro 6.3 PureTech 180
S&SPureTech 180
S&S Euro 6.3
Caixas de
velocidades EAT6
(Automática de 6 velocidades) BVM6
(Manual de 6
velocidades) BVM6
(Manual de 6
velocidades) EAT8
(Automática de 8
velocidades) EAT8
(Automática de 8 velocidades)
Códigos EP6FDTMD AT6IIIEB2ADTS
STTd MB6E EB2ADTS
STTd MB6E EB2ADTS
STTd ATN8 EP6FADTXD STTd ATN8
Códigos dos modelos
J... 5GX/5GS - 5GY
HNSHNS 5GF
Cilindrada (cc) 1.5981.1991.199 1.598
Potência máx.:
norma CE (kW) 11 0
9696 133
Combustível Sem chumboSem chumboSem chumbo Sem chumbo
Reboque com
travões (dentro dos
limites do GTW) (kg)
em inclinações de 10
% ou 12 % 550
1.3501.350/1.300 1.500
Reboque sem
travões (kg) 550
739740 750
Carga máxima
no eixo dianteiro
autorizada (kg) 64
5465 64/65

218
Características técnicas

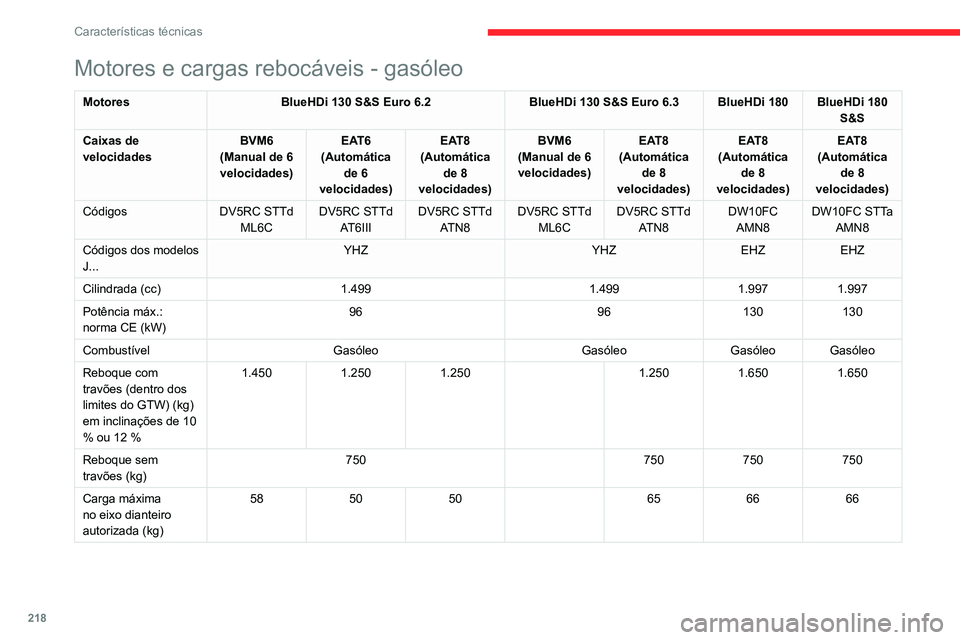

Motores e cargas rebocáveis - gasóleo
MotoresBlueHDi 130 S&S Euro 6.2 BlueHDi 130 S&S Euro 6.3 BlueHDi 180 BlueHDi 180
S&S
Caixas de
velocidades BVM6
(Manual de 6
velocidades) EAT6
(Automática de 6
velocidades) EAT8
(Automática de 8
velocidades) BVM6
(Manual de 6
velocidades) EAT8
(Automática de 8
velocidades) EAT8
(Automática de 8
velocidades) EAT8
(Automática de 8
velocidades)
Códigos DV5RC STTd
ML6C DV5RC STTd
AT6III DV5RC STTd
ATN8 DV5RC STTd
ML6C DV5RC STTd
ATN8 DW10FC
AMN8 DW10FC STTa
AMN8
Códigos dos modelos
J... YHZ
YHZEHZEHZ
Cilindrada (cc) 1.4991.4991.9971.997
Potência máx.:
norma CE (kW) 96
96130130
Combustível GasóleoGasóleoGasóleo Gasóleo
Reboque com
travões (dentro dos
limites do GTW) (kg)
em inclinações de 10
% ou 12 % 1.450
1.2501.250 1.2501.6501.650
Reboque sem
travões (kg) 750
750750750
Carga máxima
no eixo dianteiro
autorizada (kg) 58
5050 656666
Motor e cargas rebocáveis - híbrido recarregável
Hybrid 225 e-EAT8
Código EP6FADTX
Código de modelo
J... DGZ
Reboque com travões (dentro dos limites do GTW) (kg)
em inclinações de 10 % ou 12 % 1.300
Reboque sem travões (kg) 750
Carga máxima no eixo dianteiro autorizada (kg) 65
Motor a gasolina PureTech 180
Caixa de velocidades automática de 8 velocidades, elétrico
Cilindrada (cc) 1598
Potência máx.: norma CE (kW) 132
Combustível Sem chumbo
Motor elétrico
Tecnologia Síncrona com ímanes permanentes
Potência máx.: norma CE (kW) 80
Bateria
Tecnologia Iões de lítio
Tensão (volts, CA) 240-400
Potência máx. (kWh) 13,2
Potência combinada (kW) 165

219
Características técnicas

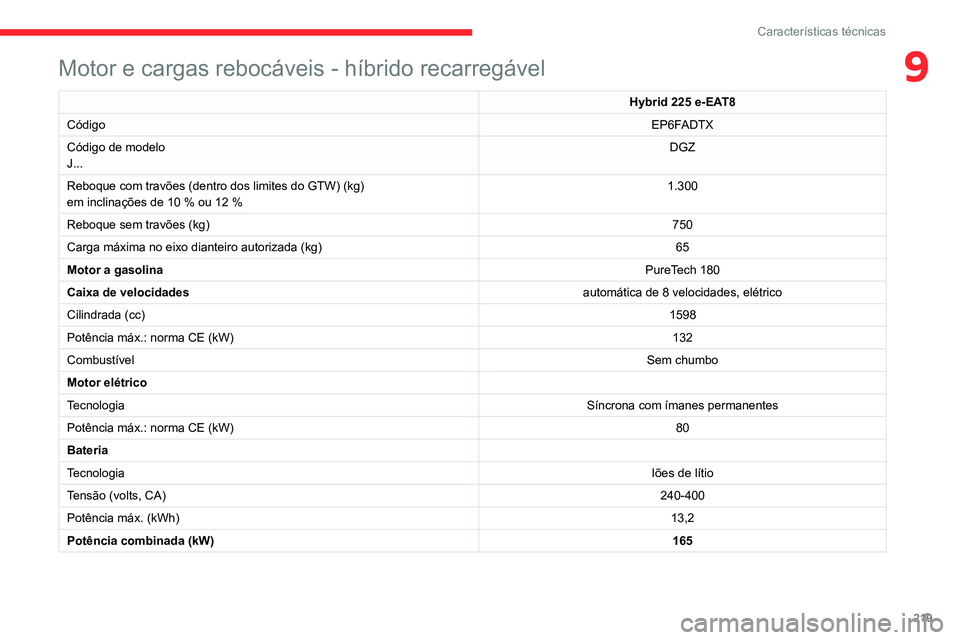

9Motor e cargas rebocáveis - híbrido recarregável
Hybrid 225 e-EAT8
Código EP6FADTX
Código de modelo
J... DGZ
Reboque com travões (dentro dos limites do GTW) (kg)
em inclinações de 10 % ou 12 % 1.300
Reboque sem travões (kg) 750
Carga máxima no eixo dianteiro autorizada (kg) 65
Motor a gasolina PureTech 180
Caixa de velocidades automática de 8 velocidades, elétrico
Cilindrada (cc) 1598
Potência máx.: norma CE (kW) 132
Combustível Sem chumbo
Motor elétrico
Tecnologia Síncrona com ímanes permanentes
Potência máx.: norma CE (kW) 80
Bateria
Tecnologia Iões de lítio
Tensão (volts, CA) 240-400
Potência máx. (kWh) 13,2
Potência combinada (kW) 165

220
Características técnicas
Dimensões (mm)
Estas dimensões foram medidas num veículo
sem carga.






* Retrovisores recolhidos.
** Versão com barras longitudinais.
Elementos de
identificação
Diferentes elementos visíveis para identificação
e localização do seu veículo.


A. Número de identificação do veículo (VIN),
sob o capot.
Estampado no chassis.
B. Número de identificação do veículo (VIN),
no painel de bordo.
Numa etiqueta, visível através do para-brisas.
C. Etiqueta do fabricante.
Fixado na porta direita.
Indica as seguintes informações:
–
Nome do fabricante.
–


O número da homologação europeia de
veículo completo.
–


Número de identificação do veículo (VIN).
–


Peso máximo tecnicamente admissível em
carga (GVW).
–


Peso total de circulação autorizado (GTW).
–


Peso máximo sobre o eixo dianteiro.
–


Peso máximo sobre o eixo traseiro.
D. Etiqueta com código de pneus/pintura.
Fixado na porta do lado do condutor

.
Indica as seguintes informações sobre os pneus:
–

as pressões dos pneus com o veículo vazio e
carregado.
–


as especificações dos pneus, incluindo
dimensões, tipo e os índices de carga e
velocidade.
–


a pressão de enchimento do pneu
sobresselente.
Indica igualmente a referência da cor da pintura.
O veículo pode estar equipado de origem
com pneus com maiores índices de
carga e velocidade do que aqueles indicados
na etiqueta, sem afetar a pressão dos pneus
(em pneus frios).

221
CITROËN Connect Radio
10CITROËN Connect Radio

Autorrádio multimédia – Aplicações – Telemóvel
Bluetooth
®
As funções e definições descritas variam
consoante a versão e a configuração do
veículo, bem como o país de
comercialização.
Por motivos de segurança e porque
exigem uma maior concentração por
parte do condutor, as seguintes operações
devem ser efetuadas com o veículo parado
e a ignição ligada:
–

Emparelhar o smartphone com o sistema
através de Bluetooth.
–


Utilizar o smartphone.
–


Estabelecer ligação às aplicações CarPlay®
ou Android Auto (algumas aplicações deixam
de ser apresentadas quando o veículo está
em movimento).
–

Alterar as definições e a configuração do
sistema.
O sistema está protegido para que
funcione apenas no veículo.
A mensagem Modo de poupança de
energia é apresentada quando o sistema
estiver a entrar no modo de espera.
Os códigos-fonte de OSS (Open Source
Software, software de código aberto) do
sistema estão disponíveis nos seguintes
endereços:
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
Primeiros passos
Com o motor em funcionamento, uma
pressão permite desligar o som.
Com a ignição desligada, uma pressão aciona
o sistema.
Aumente ou diminua o volume com o volante
ou os botões “mais” ou “menos” (consoante o
equipamento).
Utilize os botões de cada lado ou por baixo do
ecrã tátil para aceder aos menus e pressione,
em seguida, os botões virtuais no ecrã tátil.
Dependendo do modelo, utilize os botões
“Fonte” e “Menu” à esquerda do ecrã tátil para
aceder aos menus e depois pressione os botões
virtuais no ecrã tátil.
Pode pressionar o ecrã rapidamente com três
dedos para visualizar os menus principais.
Todas as áreas sensíveis ao toque no ecrã são
brancas.
Nas páginas com vários separadores na parte
inferior do ecrã, pode alternar entre as páginas
tocando no separador da página pretendida ou
deslizando as páginas para a esquerda ou para
a direita com o dedo.
Pressione na área sombreada para recuar um
nível ou confirmar.
Pressione a seta para trás para recuar um nível
ou confirmar.
O ecrã tátil é de tipo “capacitivo”.
Para efetuar a manutenção do ecrã, é
recomendada a utilização de um pano macio
não abrasivo (ex. pano para limpar óculos)
sem produtos adicionais.
Não utilize objetos pontiagudos no ecrã.
Não toque no ecrã com as mãos molhadas.
Algumas informações são apresentadas permanentemente na barra superior do ecrã tátil:
–

Informações de estado do ar condicionado
(consoante a versão) e acesso direto ao menu
correspondente.
–


Informações de estado dos menus Radio
Media

e Telemóvel.
–

Informações sobre o estado de privacidade.
–


Acesso às definições do ecrã tátil e do painel
de instrumentos digital.

222
CITROËN Connect Radio
Seleção das fontes de áudio (consoante o
equipamento):
–
Estações de rádio FM/DAB/AM (dependendo
do equipamento).
–


T
elemóvel ligado através de Bluetooth
e Bluetooth transmissão de multimédia
(streaming).
–

Pen USB.
–


Leitor multimédia ligado através da tomada
auxiliar (dependendo do equipamento).


No menu “Settings”, é possível criar um
perfil para uma pessoa ou para um grupo
de pessoas com interesses comuns e
configurar uma vasta gama de definições
(predefinições de rádio, definições de áudio,
ambientes, etc.). As definições são aplicadas
automaticamente.
Em condições de muito calor, o volume
pode ser limitado para proteger o
sistema. Pode entrar no modo de espera
(com o ecrã e o som desligado) durante 5
minutos ou mais.
O sistema retoma o funcionamento normal
quando a temperatura no habitáculo diminuir.
Comandos no volante
Comandos no volante –
Tipo 1

Rádio:
Selecionar a estação de rádio predefinida
anterior/seguinte.
Selecionar o elemento anterior/seguinte de um
menu ou de uma lista.
Multimédia:
Selecionar a faixa anterior/seguinte.
Selecionar o elemento anterior/seguinte de um
menu ou de uma lista.
Rádio:
Pressão breve: apresentar a lista das
estações de rádio.
Pressão contínua: atualizar a lista.
Multimédia:
Pressão breve: apresentar a lista das pastas.
Pressão contínua: apresentar as opções de
classificação disponíveis.
Alterar a fonte de áudio (rádio; USB; AUX [se ligados ao equipamento]; CD;
streaming).
Confirmar a seleção.
Aumentar o volume.
Diminuir o volume.
Silenciar/restabelecer o som premindo
simultaneamente os botões para
aumentar ou diminuir o volume.
Comandos no volante –
Tipo 2

Comandos de voz:
O controlo situa-se no volante ou
na extremidade do comando de iluminação
(consoante o equipamento).
Pressão breve, comandos de voz do
smartphone através do sistema.
Aumentar o volume.
Diminuir o volume.
Silencie premindo simultaneamente os
botões de aumento e diminuição do volume
(consoante o equipamento).
Reponha o som premindo um dos dois botões
de volume.
