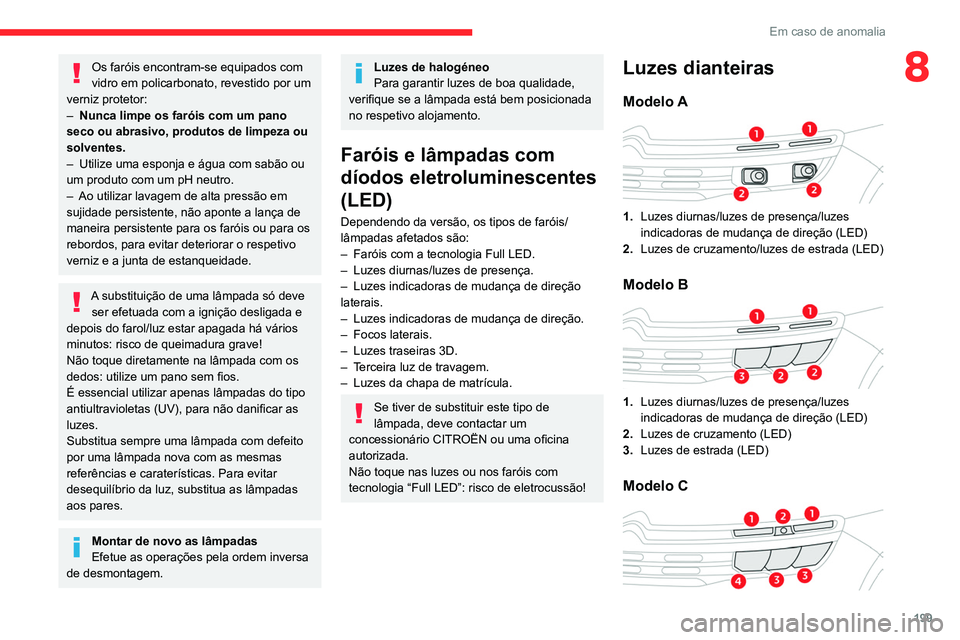

199
Em caso de anomalia
8Os faróis encontram-se equipados com
vidro em policarbonato, revestido por um
verniz protetor:
–

Nunca limpe os faróis com um pano
seco ou abrasivo, produtos de limpeza ou
solventes.
–


Utilize uma esponja e água com sabão ou
um produto com um pH neutro.
–


Ao utilizar lavagem de alta pressão em
sujidade persistente, não aponte a lança de
maneira persistente para os faróis ou para os
rebordos, para evitar deteriorar o respetivo
verniz e a junta de estanqueidade.
A substituição de uma lâmpada só deve ser efetuada com a ignição desligada e
depois do farol/luz estar apagada há vários
minutos: risco de queimadura grave!
Não toque diretamente na lâmpada com os
dedos: utilize um pano sem fios.
É essencial utilizar apenas lâmpadas do tipo
antiultravioletas (UV), para não danificar as
luzes.
Substitua sempre uma lâmpada com defeito
por uma lâmpada nova com as mesmas
referências e caraterísticas. Para evitar
desequilíbrio da luz, substitua as lâmpadas
aos pares.
Montar de novo as lâmpadas
Efetue as operações pela ordem inversa
de desmontagem.
Luzes de halogéneo
Para garantir luzes de boa qualidade,
verifique se a lâmpada está bem posicionada
no respetivo alojamento.
Faróis e lâmpadas com
díodos eletroluminescentes
(LED)
Dependendo da versão, os tipos de faróis/
lâmpadas afetados são:
–

Faróis com a tecnologia Full LED.
–


Luzes diurnas/luzes de presença.
–


Luzes indicadoras de mudança de direção
laterais.
–


Luzes indicadoras de mudança de direção.
–


Focos laterais.
–


Luzes traseiras 3D.
–


T
erceira luz de travagem.
–

Luzes da chapa de matrícula.
Se tiver de substituir este tipo de
lâmpada, deve contactar um
concessionário CITROËN ou uma oficina
autorizada.
Não toque nas luzes ou nos faróis com
tecnologia “Full LED”: risco de eletrocussão!
Luzes dianteiras
Modelo A

1. Luzes diurnas/luzes de presença/luzes
indicadoras de mudança de direção (LED)
2. Luzes de cruzamento/luzes de estrada (LED)
Modelo B

1.Luzes diurnas/luzes de presença/luzes
indicadoras de mudança de direção (LED)
2. Luzes de cruzamento (LED)
3. Luzes de estrada (LED)
Modelo C

200
Em caso de anomalia
1.Luzes diurnas/luzes de presença (LED)
2. Indicadores de mudança de direção
(WY21W)
3. Luzes de cruzamento (LED)
4. Luzes de estrada (LED)
Modelo D

1.Luzes diurnas/luzes de presença/luzes
indicadoras de mudança de direção (LED)
2. Luzes de cruzamento (H7 - 55 W).
3. Luzes de estrada (HB3 - 65 W)
Modelo E

1.Luzes diurnas/luzes de presença (LED)
2. Indicadores de mudança de direção
(WY21W)
3. Luzes de cruzamento (H7 - 55 W).
4. Luzes de estrada (HB3 - 65 W)
Luzes indicadoras de mudança de direção
A intermitência rápida da luz indicadora
de mudança de direção (esquerda ou
direita) indica que uma das luzes do respetivo
lado falhou.


► Desaperte o porta-lâmpadas 1/4 de volta no
sentido contrário ao dos ponteiros do relógio.
►

Puxe a lâmpada e o porta-lâmpadas para
trás.
►


Substitua a lâmpada.
As lâmpadas de cor âmbar, tais como as luzes de mudança de direção, devem ser
substituídas por lâmpadas de características
e cor idênticas.
Luzes de estrada


► Retire a cobertura de proteção.
► Desligue o conetor da lâmpada.
►

Rode o porta-lâmpadas para a esquerda.
►


Retire a lâmpada e substitua-a.
Luzes de cruzamento


► Retire a cobertura de proteção.
► Desligue o conetor da lâmpada.
►

Rode a lâmpada um quarto de volta no
sentido inverso ao dos ponteiros do relógio e
substitua-a.

201
Em caso de anomalia
8Luzes de nevoeiro (P21W)


► Introduza uma chave de parafusos plana no
orifício do embelezador .
►

Puxe, efetuando o movimento de alavanca
para desencaixar o embelezador das luzes de
nevoeiro.
►


Com uma chave de parafusos
Torx, retire os
dois parafusos de aperto do módulo.
►

Retire o módulo do respetivo alojamento.

► Desligue o conetor do porta-lâmpadas.
► Rode o porta-lâmpadas um quarto de volta e
remova-o.
► Substitua a unidade.
Para substituir estas lâmpadas, pode
contactar também um concessionário
CITROËN ou uma oficina autorizada.
Luzes traseiras

1. Luzes de travagem (LED)
2. Luzes de presença (LED)
3. Indicadores de mudança de direção
(WY21W)
4. Luzes de marcha-atrás (W16W)
5. Luzes de nevoeiro (P21W)
Indicadores de mudança de direção
(nos guarda-lamas)


► Abra a porta da mala e depois desprenda a
tampa de acesso do lado correspondente.
►

Solte o parafuso de aperto da lâmpada com
uma chave de caixa de 10

mm.
►

Para evitar a perda da porca do friso em
caso de queda, coloque um pano por baixo.
►


Desaperte e retire manualmente a porca de
fixação da lâmpada.
►


Solte o clip de fixação e empurre a lâmpada
ligeiramente para trás.

202
Em caso de anomalia
► A partir do exterior, retire a lâmpada com
cuidado puxando-a para trás e depois para cima.
►
Solte o macho de cabo do corpo do painel.
►


Rode o porta-lâmpadas um quarto de volta
utilizando um alicate universal e retire-o.
►


Retire a lâmpada e substitua-a.
Luzes de marcha-atrás (na porta da
mala)


► Abra a porta da mala, de seguida insira uma
chave de fendas na ranhura para soltar a tampa
de acesso do lado correspondente.
►

Solte o parafuso de aperto da lâmpada com
uma chave de caixa de 10

mm.
►

Desaperte e retire manualmente a porca de
fixação da lâmpada.
►


Solte o clip de fixação e empurre a lâmpada
ligeiramente para trás.


► A partir do exterior, retire com cuidado a
lâmpada puxando-a para trás.
►

Desligue o conector da lâmpada premindo de
ambos os lados.
►


Rode o porta-lâmpadas um quarto de volta e
remova-o.
►


Retire a lâmpada e substitua-a.
Luzes de nevoeiro

Estas lâmpadas são substituídas a partir do
exterior do para-choques traseiro.
►
Passe a mão por baixo do para-choques.
►


Rode o porta-lâmpadas um quarto de volta e
remova-o.
►


Rode a lâmpada um quarto de volta e
substitua-a.
Quando substituir uma lâmpada poucos
minutos depois de desligar a ignição,
tenha cuidado para não tocar no tubo de
escape, risco de queimaduras!
Luzes da chapa de matrícula (W5W)

► Insira uma chave de parafusos fina num dos
entalhes no exterior da parte transparente.
►

Puxe para fora para desencaixar
.
►

Retire a parte transparente.
►


Substitua a lâmpada com defeito.
Para voltar a montar

, pressione a lente para a
encaixar.
Iluminação interior
Luzes do tetoLuz de teto dianteira

203
Em caso de anomalia
8Luz de teto traseira

Para a substituição deste tipo de lâmpada,
consulte a rede CITROËN ou uma oficina
autorizada.
Mala (W5W)

► Desencaixe a tampa da caixa com uma
pequena chave de parafusos de ponta plana.
►

Retire a lâmpada e substitua-a.
►


Coloque novamente a caixa no lugar
.
Mudança de um fusível
Acesso às ferramentas
A pinça de extração encontra-se por trás da
tampa da caixa de fusíveis.
Consoante a versão:


► Solte a tampa puxando a parte superior
esquerda e, em seguida, a direita.
►

Retire a tampa por completo.
►


Retire a pinça do alojamento.

► Abra o porta-luvas.
► Retire a tampa da caixa de fusíveis.
►

Retire a pinça do alojamento.
Substituir um fusível
Antes de substituir um fusível, é necessário:
► Conhecer a causa da avaria e solucioná-la.
►

Parar o consumo de energia.
►


Imobilizar o veículo e desligar a ignição.
►


Identificar o fusível avariado utilizando as
tabelas e esquemas de identificação existentes.
Para substituir um fusível, é essencial:
►


Utilizar a pinça especial para extrair o fusível
do respetivo compartimento e verificar o estado
do filamento.
►


Substituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma cor);
uma intensidade diferente poderá provocar uma
anomalia no funcionamento: risco de incêndio!
Se a avaria ocorrer após a substituição de um
fusível, solicite a verificação do sistema elétrico

204
Em caso de anomalia
por um concessionário CITROËN ou uma oficina
autorizada.
As tabelas de atribuição dos fusíveis e os esquemas correspondentes estão
disponíveis através de um concessionário
CITROËN ou uma oficina autorizada.
A substituição de um fusível não mencionado nas tabelas de atribuição
pode dar origem a um problema de
funcionamento grave no veículo. Entre em
contacto com um concessionário CITROËN
ou uma oficina autorizada.


Bom
Avariado

Pinça
Instalação de acessórios elétricos
O sistema elétrico do veículo foi
concebido para funcionar com equipamentos
de série ou opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, entre em
contacto com a rede CITROËN ou uma
oficina autorizada.
A CITROËN declina qualquer responsabilidade por custos associados
à reparação do veículo ou a problemas de
funcionamento resultantes da instalação de
acessórios não fornecidos e não
recomendados pela CITROËN e não
instalados de acordo com as respetivas
instruções, em particular quando o consumo
do conjunto de todos os aparelhos
suplementares ligados ultrapassar os
10

miliamperes.
Fusíveis no painel de bordo
A caixa de fusíveis situa-se na parte inferior do
painel de bordo (lado esquerdo).
Para aceder aos fusíveis, siga o procedimento
descrito para aceder às ferramentas de
substituição de fusíveis.

205
Em caso de anomalia
8Caixa de fusíveis inferior

N.º de fusívelIntensidade
(Amperes) Funções
F4 15Avisador sonoro.
F6 20Bomba do lava-vidros dianteiro e traseiro.
F7 10Porta USB de 12 V na traseira.
F8 20Limpa-vidros traseiros.
F10 30Trancar/destrancar as portas e o tampão de depósito de combustív\
el.
F14 5Alarme (unidade).
F18 5Alimentação do reboque.
F28 5Alarme (sirene), recetor de telecomando de ventilação/ aquecimen\
to adicional.
F29 20Ecrã tátil (CITROËN Connect Radio ou CITROËN Connect Nav).\

206
Em caso de anomalia
N.º de fusívelIntensidade
(Amperes) Funções
F31 10Isqueiro/tomada de acessórios de 12 V na dianteira.
F34 5Carregador para smartphone sem fios.
Caixa de fusíveis superior

N.º de fusível Intensidade
(Amperes) Funções
F2 10Retrovisores exteriores aquecidos.
F3 40Elevadores de vidros traseiros de um toque.
F5 40Elevadores de vidros dianteiros de um toque.
F6 15Tomada de acessórios de 12 V na mala.
F7 30Bancos dianteiros aquecidos.
F10 30Teto de abrir panorâmico.
