2022 CITROEN C5 AIRCROSS Manual do condutor (in Portuguese)

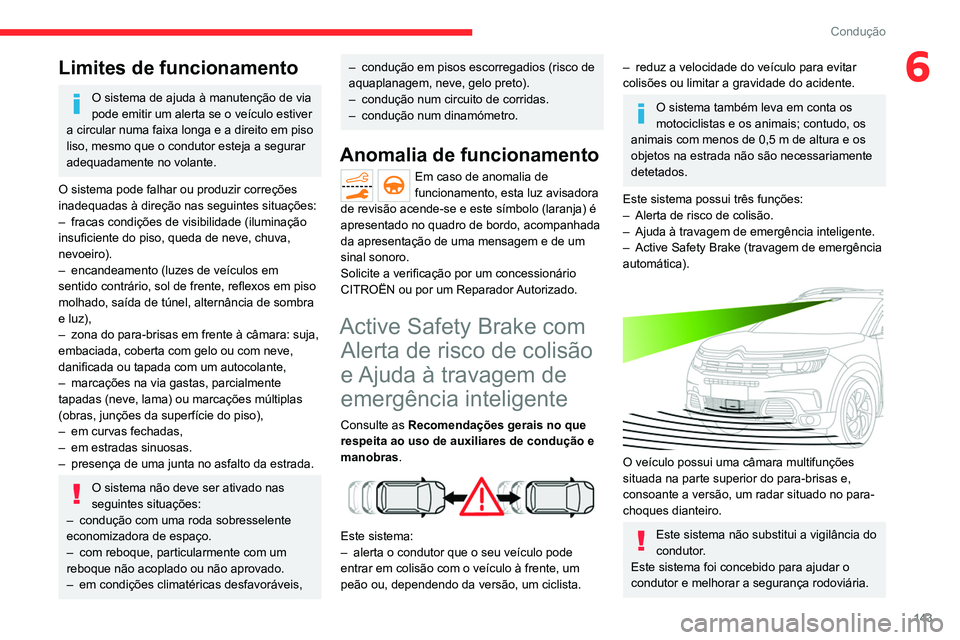

143
Condução
6Limites de funcionamento
O sistema de ajuda à manutenção de via
pode emitir um alerta se o veículo estiver
a circular numa faixa longa e a direito em piso
liso, mesmo que o condutor esteja a segurar
adequadamente no volante.
O sistema pode falhar ou produzir correções
inadequadas à direção nas seguintes situações:
–

fracas condições de visibilidade (iluminação
insuficiente do piso, queda de neve, chuva,
nevoeiro).
–


encandeamento (luzes de veículos em
sentido contrário, sol de frente, reflexos em piso
molhado, saída de túnel, alternância de sombra
e luz),
–


zona do para-brisas em frente à câmara: suja,
embaciada, coberta com gelo ou com neve,
danificada ou tapada com um autocolante,
–


marcações na via gastas, parcialmente
tapadas (neve, lama) ou marcações múltiplas
(obras, junções da superfície do piso),
–


em curvas fechadas,
–


em estradas sinuosas.
–


presença de uma junta no asfalto da estrada.
O sistema não deve ser ativado nas
seguintes situações:
–

condução com uma roda sobresselente
economizadora de espaço.
–


com reboque, particularmente com um
reboque não acoplado ou não aprovado.
–


em condições climatéricas desfavoráveis,
– condução em pisos escorregadios (risco de
aquaplanagem, neve, gelo preto).
–

condução num circuito de corridas.
–


condução num dinamómetro.
Anomalia de funcionamento
Em caso de anomalia de
funcionamento, esta luz avisadora
de revisão acende-se e este símbolo (laranja) é
apresentado no quadro de bordo, acompanhada
da apresentação de uma mensagem e de um
sinal sonoro.
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.
Active Safety Brake com Alerta de risco de colisão
e Ajuda à travagem de
emergência inteligente
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras.


Este sistema:
– alerta o condutor que o seu veículo pode
entrar em colisão com o veículo à frente, um
peão ou, dependendo da versão, um ciclista.
– reduz a velocidade do veículo para evitar
colisões ou limitar a gravidade do acidente.
O sistema também leva em conta os
motociclistas e os animais; contudo, os
animais com menos de 0,5
m de altura e os
objetos na estrada não são necessariamente
detetados.
Este sistema possui três funções:
–

Alerta de risco de colisão.
–


Ajuda à travagem de emergência inteligente.
–


Active Safety Brake (travagem de emergência
automática).


O veículo possui uma câmara multifunções
situada na parte superior do para-brisas e,
consoante a versão, um radar situado no para-
choques dianteiro.
Este sistema não substitui a vigilância do
condutor.
Este sistema foi concebido para ajudar o
condutor e melhorar a segurança rodoviária.

144
Condução
Funcionamento
Em função do risco de colisão detetado
pelo sistema e do limite de acionamento do
alerta selecionado pelo condutor, podem ser
acionados vários níveis de alerta que podem ser
apresentados no quadro de bordo.
O sistema tem em consideração a dinâmica
do veículo, a velocidade do veículo e do
veículo da frente, as condições ambientais e o
funcionamento do veículo (ações nos pedais,
volante, etc.) para acionar o alerta no momento
mais adequado.
Nível 1 (laranja): apenas alerta visual
que avisa que o veículo da frente está
demasiado próximo.
É apresentada a mensagem “ Veículo próximo”.
Nível 2 (vermelho): alerta visual e sonoro
que avisa sobre a iminência de uma
colisão.
É apresentada a mensagem “ Trave!”.
Quando a velocidade do seu veículo for
demasiado elevada ao aproximar-se de
outro veículo, o primeiro nível de alerta pode
não ser apresentado: o nível de alerta 2 pode
ser apresentado diretamente.
Importante: o nível de alerta 1 nunca é
apresentado para um obstáculo estacionário
ou quando o limite de acionamento
“Próximo” tiver sido selecionado.
É da responsabilidade do condutor controlar
de maneira contínua as condições de
circulação de acordo com os regulamentos
de condução aplicáveis.
Assim que o sistema detetar um potencial obstáculo, prepara o circuito de
travagem, caso seja necessária uma
travagem automática. Isso pode causar
algum ruído e a sensação de desaceleração.
Desativação/Ativaçã
Por predefinição, o sistema é ativado
automaticamente a cada arranque do motor.
É regulado através do menu do ecrã tátil
Driving / Veículo.
A desativação do sistema é assinalada
pelo acendimento desta luz avisadora e
pela apresentação de uma mensagem.
Condições e limites de
funcionamento
Veículo a avançar.
O sistema ESC está a funcionar corretamente.
Os sistemas DSC/ASR estão ativados.
Os cintos de segurança dos passageiros estão
todos apertados.
Velocidade estabilizada em estradas com
poucas curvas.
Nos casos seguintes, recomenda-se desativar
o sistema através do menu de configuração do
veículo:
–

Rebocar um reboque.
–


T
ransporte de objetos longos em barras de
tejadilho.
–

V
eículo com correntes para a neve.
–

Antes da passagem numa estação de
lavagem automática, com o motor em
funcionamento.
–


Antes de pôr o veículo num pista rolante numa
oficina.
–


V
eículo parado e o motor a trabalhar.
–

Para-choques dianteiro danificado (versão
com radar).
–


Após um impacto no para-brisas perto da
câmara de deteção.
O sistema é desativado automaticamente
quando é detetada a utilização de
determinados tipos de rodas sobresselentes
de utilização temporária (diâmetro mais
pequeno) ou se for detetada uma anomalia
no interruptor do pedal do travão ou, pelo
menos, em duas luzes de travagem.
Pode ser perigoso conduzir se as luzes
de travagem não estiverem condições de
funcionamento perfeitas.
É possível que não sejam indicados
avisos, sejam tardios ou pareçam
injustificados.
O condutor deve manter sempre o controlo
do veículo para reagir a qualquer momento e
evitar um acidente.
Após um impacto, a função para automaticamente de funcionar. Contacte
um concessionário CITROËN ou uma oficina
autorizada para verificar o sistema.
Alerta de risco de colisão
Esta função avisa o condutor de que o veículo
pode entrar em colisão com o veículo à frente
ou com um peão ou ciclista na sua faixa de
rodagem.
Modificação do limite de acionamento
do alerta
Este limite de acionamento determina a
sensibilidade com que a função avisa sobre o
risco de colisão.
O limite é definido através do menu do
ecrã tátilDriving/Veículo.
►

Selecione um dos três limites predefinidos:
“Longe”, “Normal” ou “Próximo”.
O último limite utilizado é memorizado ao
desligar a ignição.

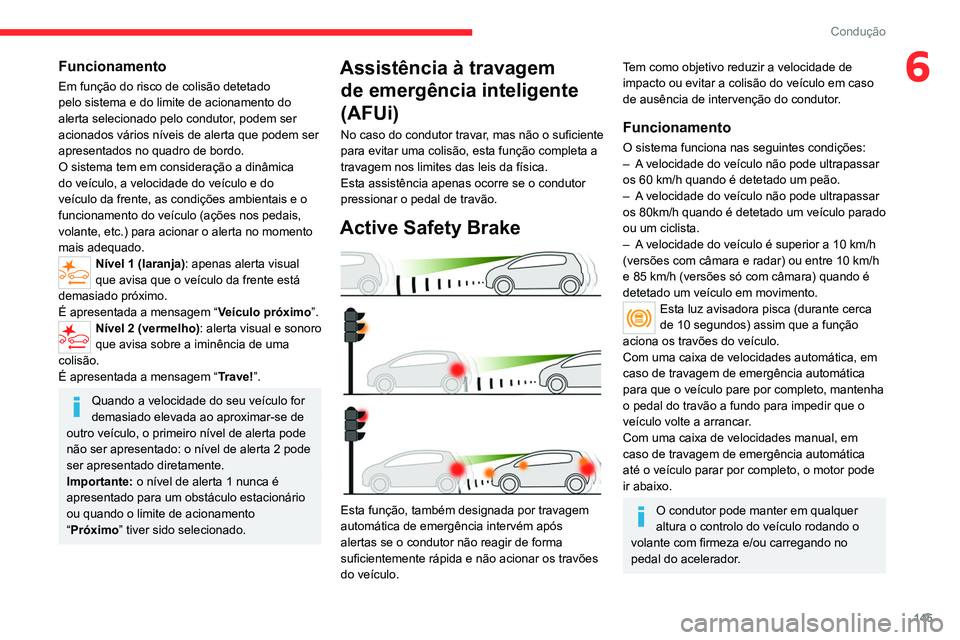

145
Condução
6Funcionamento
Em função do risco de colisão detetado
pelo sistema e do limite de acionamento do
alerta selecionado pelo condutor, podem ser
acionados vários níveis de alerta que podem ser
apresentados no quadro de bordo.
O sistema tem em consideração a dinâmica
do veículo, a velocidade do veículo e do
veículo da frente, as condições ambientais e o
funcionamento do veículo (ações nos pedais,
volante, etc.) para acionar o alerta no momento
mais adequado.
Nível 1 (laranja): apenas alerta visual
que avisa que o veículo da frente está
demasiado próximo.
É apresentada a mensagem “ Veículo próximo”.
Nível 2 (vermelho): alerta visual e sonoro
que avisa sobre a iminência de uma
colisão.
É apresentada a mensagem “ Trave!”.
Quando a velocidade do seu veículo for
demasiado elevada ao aproximar-se de
outro veículo, o primeiro nível de alerta pode
não ser apresentado: o nível de alerta 2 pode
ser apresentado diretamente.
Importante: o nível de alerta 1 nunca é
apresentado para um obstáculo estacionário
ou quando o limite de acionamento
“Próximo” tiver sido selecionado.
Assistência à travagem de emergência inteligente
(AFUi)
No caso do condutor travar, mas não o suficiente
para evitar uma colisão, esta função completa a
travagem nos limites das leis da física.
Esta assistência apenas ocorre se o condutor
pressionar o pedal de travão.
Active Safety Brake

Esta função, também designada por travagem
automática de emergência intervém após
alertas se o condutor não reagir de forma
suficientemente rápida e não acionar os travões
do veículo.
Tem como objetivo reduzir a velocidade de
impacto ou evitar a colisão do veículo em caso
de ausência de intervenção do condutor.
Funcionamento
O sistema funciona nas seguintes condições:
–
A velocidade do veículo não pode ultrapassar
os 60 km/h quando é detetado um peão.
–

A
velocidade do veículo não pode ultrapassar
os 80km/h quando é detetado um veículo parado
ou um ciclista.
–

A
velocidade do veículo é superior a 10 km/h
(versões com câmara e radar) ou entre 10 km/h
e 85 km/h (versões só com câmara) quando é
detetado um veículo em movimento.
Esta luz avisadora pisca (durante cerca
de 10 segundos) assim que a função
aciona os travões do veículo.
Com uma caixa de velocidades automática, em
caso de travagem de emergência automática
para que o veículo pare por completo, mantenha
o pedal do travão a fundo para impedir que o
veículo volte a arrancar.
Com uma caixa de velocidades manual, em
caso de travagem de emergência automática
até o veículo parar por completo, o motor pode
ir abaixo.
O condutor pode manter em qualquer
altura o controlo do veículo rodando o
volante com firmeza e/ou carregando no
pedal do acelerador.

146
Condução
Após três alertas de primeiro nível, o sistema
aciona um novo alerta com a mensagem
"Condução perigosa: faça uma pausa",
acompanhada de um sinal sonoro mais
acentuado.
Em determinadas condições de
condução (piso degradado ou ventos
fortes), o sistema pode emitir alertas
independentemente do nível de vigilância do
condutor.
O sistema pode ser perturbado ou não
funcionar nas seguintes situações:
– ausência de marcações no solo,
marcações gastas, tapadas (neve, lama) ou
marcações múltiplas (zonas de obras);
– distância reduzida para o veículo que o
antecede (marcações no solo não detetadas);
– estradas estreitas, sinuosas, etc.
Alerta de transposição
involuntária de linha ativo
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras.
Com uma câmara situada na parte superior do
para-brisas que permite identificar as marcações
na via de circulação no piso e nas brodas da
estrada (de acordo com a versão), o sistema
retifica a trajetória do veículo alertando o
O pedal do trav

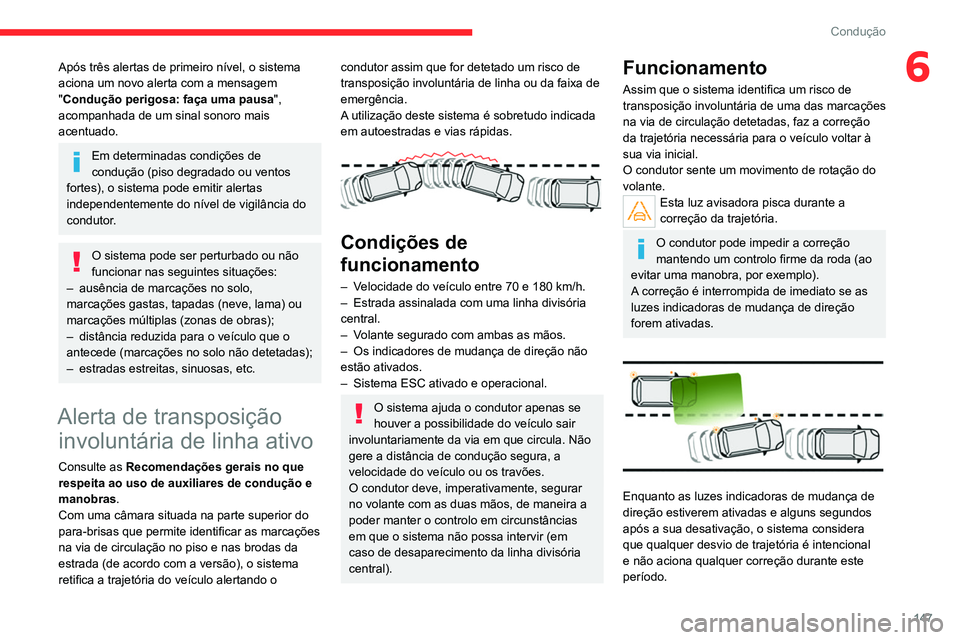

147
Condução
6Após três alertas de primeiro nível, o sistema
aciona um novo alerta com a mensagem
"Condução perigosa: faça uma pausa",
acompanhada de um sinal sonoro mais
acentuado.
Em determinadas condições de
condução (piso degradado ou ventos
fortes), o sistema pode emitir alertas
independentemente do nível de vigilância do
condutor.
O sistema pode ser perturbado ou não
funcionar nas seguintes situações:
–

ausência de marcações no solo,
marcações gastas, tapadas (neve, lama) ou
marcações múltiplas (zonas de obras);
–


distância reduzida para o veículo que o
antecede (marcações no solo não detetadas);
–


estradas estreitas, sinuosas, etc.
Alerta de transposição involuntária de linha ativo
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras.
Com uma câmara situada na parte superior do
para-brisas que permite identificar as marcações
na via de circulação no piso e nas brodas da
estrada (de acordo com a versão), o sistema
retifica a trajetória do veículo alertando o
condutor assim que for detetado um risco de
transposição involuntária de linha ou da faixa de
emergência.
A utilização deste sistema é sobretudo indicada
em autoestradas e vias rápidas.


Condições de
funcionamento
– Velocidade do veículo entre 70 e 180 km/h.
– Estrada assinalada com uma linha divisória
central.
–

V
olante segurado com ambas as mãos.
–

Os indicadores de mudança de direção não
estão ativados.
–


Sistema ESC ativado e operacional.
O sistema ajuda o condutor apenas se
houver a possibilidade do veículo sair
involuntariamente da via em que circula. Não
gere a distância de condução segura, a
velocidade do veículo ou os travões.
O condutor deve, imperativamente, segurar
no volante com as duas mãos, de maneira a
poder manter o controlo em circunstâncias
em que o sistema não possa intervir (em
caso de desaparecimento da linha divisória
central).
Funcionamento
Assim que o sistema identifica um risco de
transposição involuntária de uma das marcações
na via de circulação detetadas, faz a correção
da trajetória necessária para o veículo voltar à
sua via inicial.
O condutor sente um movimento de rotação do
volante.
Esta luz avisadora pisca durante a
correção da trajetória.
O condutor pode impedir a correção
mantendo um controlo firme da roda (ao
evitar uma manobra, por exemplo).
A correção é interrompida de imediato se as
luzes indicadoras de mudança de direção
forem ativadas.


Enquanto as luzes indicadoras de mudança de
direção estiverem ativadas e alguns segundos
após a sua desativação, o sistema considera
que qualquer desvio de trajetória é intencional
e não aciona qualquer correção durante este
período.

148
Condução
Limites de funcionamento
O sistema passa automaticamente para o modo
de pausa nos casos seguintes:
– ESC desativado ou funcionamento ativado.
No entanto, com o sistema Controlo dos ângulos
mortos ativado, se o condutor começar a mudar
de via e outro veículo for detetado no ângulo
morto do veículo, o sistema corrige a trajetória
mesmo que as luzes indicadoras de mudança de
direção estejam acesas.Para obter mais informações sobre o Controlo
dos ângulos mortos , consulte a secção
correspondente.
Se o sistema detetar que o condutor não
segura com força suficiente o volante
durante uma manobra de correção
automática de trajetória, interrompe essa
correção. É acionado um alerta para incitar o
condutor a recuperar o controlo do seu
veículo.

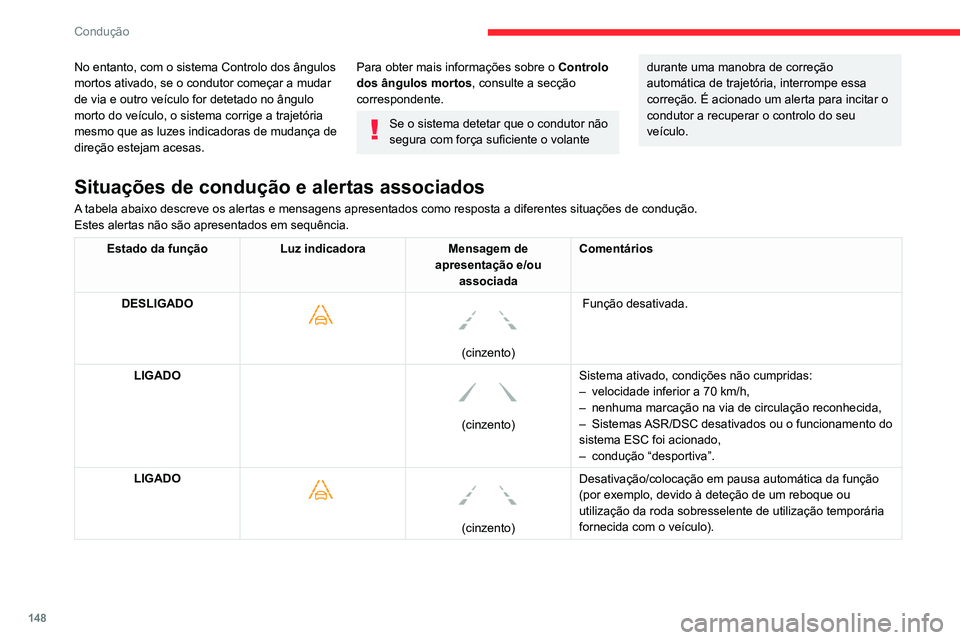

Situações de condução e alertas associados
A tabela abaixo descreve os alertas e mensagens apresentados como respost\
a a diferentes situações de condução.
Estes alertas não são apresentados em sequência.
Estado da função Luz indicadoraMensagem de
apresentação e/ou associada Comentários
DESLIGADO


(cinzento)
Função desativada.
LIGADO

(cinzento) Sistema ativado, condições não cumpridas:
–

velocidade inferior a 70 km/h,
–

nenhuma marcação na via de circulação reconhecida,
–
Sistemas ASR/DSC desativados ou o funcionamento do
sistema ESC foi acionado,
–

condução “desportiva”.
LIGADO

(cinzento)
Desativação/colocação em pausa automática da função\

(por exemplo, devido à deteção de um reboque ou
utilização da roda sobresselente de utilização temporária\

fornecida com o veículo).

149
Condução
6Estado da funçãoLuz indicadoraMensagem de
apresentação e/ou associada Comentários
LIGADO


(verde) Marcações na via de circulação detetadas.
Velocidade superior a 70 km/h.
LIGADO

(laranja)/(verde)
O sistema corrige a trajetória do lado em que foi detetado
o risco de transposição não intencional (linha laranja).
LIGADO




(laranja)/(verde)
“Recuperar o controlo do veículo.” –

Se, durante a correção da trajetória, o sistema detetar
que o condutor não segurou o volante durante alguns
segundos, o mesmo interrompe a correção e devolve o
controlo ao condutor
.
– Se, durante a correção da trajetória, o sistema
determinar que a correção não é suficiente e que um traço
contínuo vai ser atravessado (linha laranja): o condutor é
avisado que deve efetuar o ajuste da trajetória inicial.
A
duração dos sinais sonoros aumenta se forem efetuadas
várias correções em sucessão rápida. O aviso torna-se
contínuo e persiste até o condutor reagir.
Esta mensagem também pode ser apresentada se tiver as
mãos no volante.
Limites de funcionamento
O sistema passa automaticamente para o modo
de pausa nos casos seguintes:
–

ESC desativado ou funcionamento ativado. –


V
elocidade inferior a 70 km/h ou superior a
180 km/h,
– Ligação elétrica de um reboque.
–

Utilização de uma roda sobresselente de
utilização temporária (como a deteção não é imediata, recomenda-se a desativação do
sistema).
–

Deteção de um estilo de condução dinâmica,
pressão no pedal do travão ou do acelerador
.
–

Deslocação onde não há marcações na via de
circulação.

150
Condução
– após cerca de um segundo, ao ultrapassar um
veículo lentamente.
Ativação/desativação
É regulado através do menu do ecrã
tátilDriving/Veículo.
Quando liga o veículo, a luz avisadora
acende-se em cada espelho para indicar que o
sistema está ativado.
O estado do sistema é memorizado depois de
desligar a ignição.
O sistema é desativado automaticamente
em caso de reboque com um dispositivo
de reboque homologado pela CITROËN.
Condições de
funcionamento
– Todos os veículos circulam no mesmo sentido
e em vias contíguas.
– A velocidade do veículo deve ser entre 12 e
140 km/h.
– Quando ultrapassar um veículo, a diferença
de velocidade é inferior a 10 km/h.
– Quando for ultrapassado por um veículo, a
diferença de velocidade é inferior a 25 km/h.
– O trânsito flui normalmente.
– A ultrapassagem de um veículo durante um
determinado período de tempo e o veículo que
está a ser ultrapassado permanecer num ângulo
morto.
– Ativação dos indicadores de mudança de
direção.
–

Passagem de uma linha separadora numa
curva.
–


Circulação em curva apertada.
–


Deteção de inatividade do condutor durante
uma correção.
O sistema pode ser perturbado ou não
funcionar nas seguintes situações:
–

Contraste insuficiente entre a superfície da
estrada e a berma da estrada (por exemplo,
uma sombra).
–


Marcações na via de circulação gastas,
marcações tapadas (neve, lama) ou
marcações múltiplas (zonas de obras, etc.),
–


Distância reduzida em relação ao veículo
que o antecede (não é possível detetar as
marcações na via de circulação).
–


Estradas estreitas, sinuosas.
Risco de acionamentos inadvertidos
Recomendamos a desativação do sistema nas
seguintes condições de condução:
–
Condução em superfícies de estrada
danificadas, instáveis ou muito escorregadias
(gelo),
–


Más condições meteorológicas.
–


Condução num circuito de velocidade.
–


condução num dinamómetro.
Ativação/desativação



► Pressione este botão para desativar/reativar
o sistema em qualquer momento.
A desativação é indicada pelo acendimento da luz indicadora do botão e
esta luz avisadora no quadro de bordo.
O sistema é reativado automaticamente
quando a ignição é ligada.
Anomalia de funcionamento
Em caso de anomalia de
funcionamento, estas luzes
avisadoras acendem-se no quadro de bordo,
acompanhadas da apresentação de uma
mensagem e de um sinal sonoro.
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.
Controlo dos ângulos
mortos
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras.


Este sistema inclui sensores, instalados na parte
lateral dos para-choques e avisa o condutor
sobre a presença potencialmente perigosa de
outro veículo (automóvel, camião, motociclo) nas
áreas de ponto morto do veículo (áreas fora do
campo de visão do condutor).


O aviso é assinalado por uma luz avisadora
fixa que surge no retrovisor exterior do lado em
questão:
–

imediatamente, quando se é ultrapassado;
