183
Ved funksjonsproblemer
8Nærlys


► Fjern beskyttelsesdekselet.
► Koble fra kontakten til pæren.
►

V
ri pæren en kvart omdreining mot klokken
og skift den ut.
Tåkelys (P21W)


► Sett en skrutrekker med flatt blad inn i hullet i
innfatningen.
►

T
rekk og vipp for å løsne tåkelysdekselet.
►

Skru ut de to festeskruene med en
torxskrutrekker

.
►

Fjern modulen fra huset.

► Koble fra pæreholderens kontakt.
► Drei pæreholderen en kvart omdreining og
ta den ut.
►

Skift enheten.
Når du skal skifte denne typen pærer,
kan du også ta kontakt med en
CITROËN-forhandler eller et kvalifisert
verksted.
Baklys

1. Bremselys (LED) 2.
Parkeringslys (LED)
3. Blinklys (WY21W)
4. Ryggelys (W16W)
5. Tåkelys (P21W)
Blinklys (på skjermene)

► Åpne opp bakluken og løsne klipset på
tilgangsdekselet til den aktuelle siden.
►

Løsne lyktens festebolt med en 10 mm
pipenøkkel.
►


For å unngå at man mister bolten i
skjermkanten hvis den faller

, kan man legge en
klut under den.
►

Skru av lyktens festemutter manuelt.
►


Løsne festeklips mens lampen presses
forsiktig tilbake.

184
Ved funksjonsproblemer

► Trekk lampen forsiktig ut, bakover og deretter
oppover.
►
Løsne kabelhylsen fra karrosseripanelet.
►


Drei pæreholderen en kvart omdreining, og
fjern den med en tang om nødvendig.
►


T
a ut pæren og skift den.
Ryggelys (på bakluken)

► Åpne bakluken og før deretter en skrutrekker
med flatt blad inn i utsparingen for å klipse løs
adkomstdekselet på den aktuelle siden.
►

Løsne lyktens festebolt med en 10 mm
pipenøkkel.
►


Skru av lyktens festemutter manuelt. ►


Løsne festeklips mens lampen presses
forsiktig tilbake.


► Ta lykten forsiktig ut fra utsiden ved å trekke
den bakover.
►

Koble fra kontakten ved å trykke på hver
side.
►


Drei pæreholderen en kvart omdreining og
ta den ut.
►


T
a ut pæren og skift den.
Tåkelys

Disse pærene skiftes fra utsiden av støtfangeren
bak.
►
Før hånden inn under støtfangeren.
►


Drei pæreholderen en kvart omdreining og
ta den ut.
► Vri pæren en kvart omdreining og skift den.
Hvis du skifter pære få minutter etter at
tenningen er slått av, må du ikke berøre
eksosrøret – forbrenningsfare!
Skiltlys (W5W)

► Før en liten skrutrekker inn i ett av hakkene
på utsiden av glasset.
►

Skyv utover for å hekte det av
.
►

Fjern glasset.
►


Skift ut den ødelagte pæren.
T

rykk på glasset for å sette det tilbake på plass.
Innvendig belysning
TaklamperTaklampe foran

Taklampe bak

For utskifting av denne typen lys, ta kontakt
med en CITROËN-forhandler eller et kvalifisert
verksted.
Bagasjerom (W5W)

► Hekte av dekselet ved hjelp av et lite, flatt
skrujern.
► Ta ut den defekte pæren og skift den.
► Sett enheten tilbake på plass.

185
Ved funksjonsproblemer
8

For utskifting av denne typen lys, ta kontakt
med en CITROËN-forhandler eller et kvalifisert
verksted.
Bagasjerom (W5W)

► Hekte av dekselet ved hjelp av et lite, flatt
skrujern.
►

T
a ut den defekte pæren og skift den.
►

Sett enheten tilbake på plass.
Skifte av sikring
Tilgang til verktøy
Sikringsklype er plassert på baksiden av
dekselet til sikringsboksen.
Avhengig av versjon:


► Hekt av dekselet ved å trekke først i øvre
venstre kant, og deretter i høyre kant.
►

Fjern lokket fullstendig.
►


T
a sikringsklypen ut av rommet den ligger i.


► Åpne hanskerommet.
► T a ut dekselet til sikringsboksen.
►

T
a sikringsklypen ut av rommet den ligger i.
Skifte sikring
Før du skifter en sikring:
► Finn ut hva feilen skyldes, og rett den.
►

Stopp alt strømforbruk.
►


Stopp bilen og slå av tenningen.
►


Identifiser den defekte sikringen ved hjelp av
fordelingstabeller og -diagrammer

.
Når du skal bytte en sikring, er det viktig at du
gjør følgende:
►

bruker spesialpinsetten til å ta ut sikringen og
kontrollere glødetrådenes tilstand
►


alltid skifter den defekte sikringen med en
sikring med samme styrke (samme farge).
Forskjellig styrke kan forårsake en funksjonsfeil
– risiko for brann!
Hvis problemet oppstår ikke lenge etter at
sikringen er skiftet, bør du få det elektriske

186
Ved funksjonsproblemer
systemet kontrollert av en CITROËN-forhandler
eller et kvalifisert verksted.
Tabellene over sikringenes plassering og de tilsvarende skjemaene er tilgjengelige
hos en CITROËN-forhandler eller et kvalifisert
verksted.
Skifte av en sikring som ikke står oppført
i tabellen kan medføre en alvorlig
funksjonsfeil på bilen din. Kontakt en
CITROËN-forhandler eller et autorisert
verksted.


I orden
Defekt

Pinsett
Installering av elektrisk tilbehør
Den elektriske kretsen i bilen er beregnet
på å fungere med standard- eller ekstrautstyr.
Før du eventuelt installerer annet utstyr eller
elektrisk tilbehør i bilen, må du kontakte
en CITROËN-forhandler eller et kvalifisert
verksted.
CITROËN frasier seg ethvert ansvar for
utgifter som skyldes installering av
tilbehør som ikke føres eller anbefales av
CITROËN eller som ikke er blitt installert etter
deres anvisninger. Dette gjelder spesielt når
energiforbruket for alle de ekstra tilkoblede
apparatene overskrider 10 milliampere.
Sikringer i dashbordet
Sikringsboksen sitter i nedre del av dashbordet
(på venstre side).
For å få tilgang til sikringene følger du samme
fremgangsmåte som beskrevet for å få tilgang til
verktøyene for bytte av sikringer.
Nedre sikringsboks

Sikring nr. Styrke
(Ampere) Funksjoner
F4 15Horn.
F6 20Pumpe vindusspyler foran og bak.
F7 1012 V-kontakt bak.
F8 20Vindusvisker.
F10 30Låse/låse opp dørene og drivstoffluken.
F14 5Alarm (enhet).
F18 5Strømtilførsel tilhenger.
F28 5Alarm (sirene), fjernkontrollmottaker for ekstra varmeanlegg/ventilasj\
on.
F29 20Berøringsskjerm (CITROËN Connect Radio eller CITROËN Connect N\
av).

187
Ved funksjonsproblemer
8Nedre sikringsboks

Sikring nr.Styrke
(Ampere) Funksjoner
F4 15Horn.
F6 20Pumpe vindusspyler foran og bak.
F7 1012 V-kontakt bak.
F8 20Vindusvisker.
F10 30Låse/låse opp dørene og drivstoffluken.
F14 5Alarm (enhet).
F18 5Strømtilførsel tilhenger.
F28 5Alarm (sirene), fjernkontrollmottaker for ekstra varmeanlegg/ventilasj\
on.
F29 20Berøringsskjerm (CITROËN Connect Radio eller CITROËN Connect N\
av).

188
Ved funksjonsproblemer
Sikring nr.Styrke
(Ampere) Funksjoner
F31 10Sigarettenner/12 V-tilbehørskontakt foran.
F34 5Trådløs smarttelefonlader.
Øvre sikringsboks

Sikring nr. Styrke
(Ampere) Funksjoner
F2 10Oppvarming av dørspeil.
F3 40Elektriske vindusheiser bak med et enkelt trykk.
F5 40Elektriske vindusheiser foran med et enkelt trykk.
F6 1512 V-kontakt bagasjerom.
F7 30Oppvarmede forseter.
F10 30Panoramaglasstak.
Sikringer i motorrom
Sikringsboksen er plassert i motorrommet, i
nærheten av batteriet.
Tilgang til sikringene



Sikring nr. Styrke
(Ampere) Funksjoner
F1 40Ventilasjonsmotor for klimaanlegg.
F16 20Oppvarmet frontrute.
F18 10Høyre fjernlys.
F19 10Venstre fjernlys.

189
Ved funksjonsproblemer
8Tilgang til sikringene

► Løsne på de to låsene A .
► Fjern dekselet.
►

Skift ut sikringen.
►


Etter utskifting, lukk dekselet forsvarlig, og lås
de to låsene A

, for å garantere at sikringsboksen
er vanntett.


Sikring nr. Styrke
(Ampere) Funksjoner
F1 40Ventilasjonsmotor for klimaanlegg.
F16 20Oppvarmet frontrute.
F18 10Høyre fjernlys.
F19 10Venstre fjernlys.

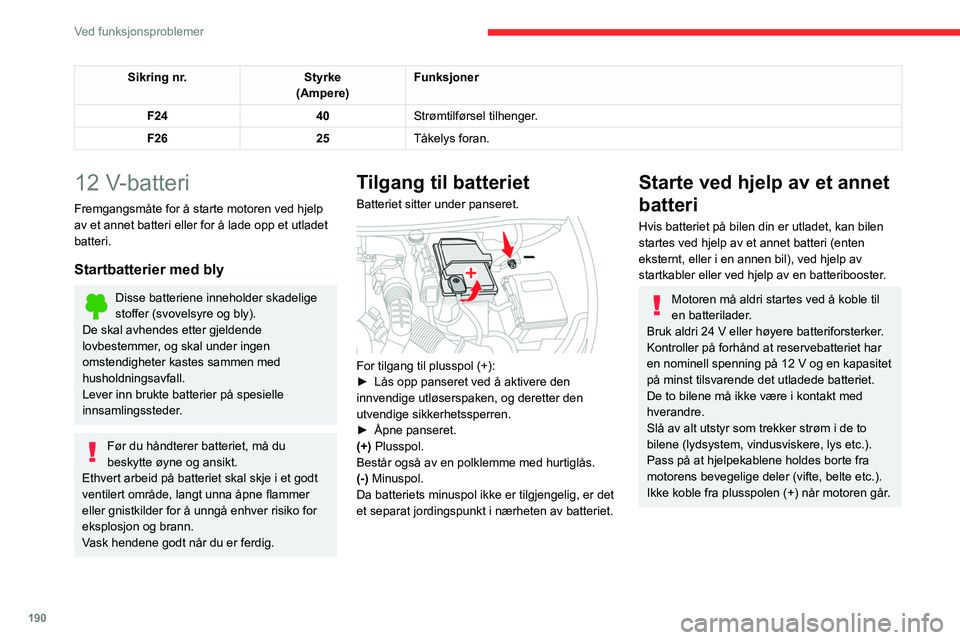

190
Ved funksjonsproblemer
Sikring nr.Styrke
(Ampere) Funksjoner
F24 40Strømtilførsel tilhenger.
F26 25Tåkelys foran.
12 V-batteri
Fremgangsmåte for å starte motoren ved hjelp
av et annet batteri eller for å lade opp et utladet
batteri.
Startbatterier med bly
Disse batteriene inneholder skadelige
stoffer (svovelsyre og bly).
De skal avhendes etter gjeldende
lovbestemmer, og skal under ingen
omstendigheter kastes sammen med
husholdningsavfall.
Lever inn brukte batterier på spesielle
innsamlingssteder.
Før du håndterer batteriet, må du
beskytte øyne og ansikt.
Ethvert arbeid på batteriet skal skje i et godt
ventilert område, langt unna åpne flammer
eller gnistkilder for å unngå enhver risiko for
eksplosjon og brann.
Vask hendene godt når du er ferdig.
Tilgang til batteriet
Batteriet sitter under panseret.

For tilgang til plusspol (+):
► Lås opp panseret ved å aktivere den
innvendige utløserspaken, og deretter den
utvendige sikkerhetssperren.
►

Åpne panseret.
(+)

Plusspol.
Består også av en polklemme med hurtiglås.
(-) Minuspol.
Da batteriets minuspol ikke er tilgjengelig, er det
et separat jordingspunkt i nærheten av batteriet.
Starte ved hjelp av et annet
batteri
Hvis batteriet på bilen din er utladet, kan bilen
startes ved hjelp av et annet batteri (enten
eksternt, eller i en annen bil), ved hjelp av
startkabler eller ved hjelp av en batteribooster.
Motoren må aldri startes ved å koble til
en batterilader.
Bruk aldri 24
V eller høyere batteriforsterker.
Kontroller på forhånd at reservebatteriet har
en nominell spenning på 12
V og en kapasitet
på minst tilsvarende det utladede batteriet.
De to bilene må ikke være i kontakt med
hverandre.
Slå av alt utstyr som trekker strøm i de to
bilene (lydsystem, vindusviskere, lys etc.).
Pass på at hjelpekablene holdes borte fra
motorens bevegelige deler (vifte, belte etc.).
Ikke koble fra plusspolen (+) når motoren går.
