2021 TOYOTA YARIS CROSS Bruksanvisningar (in Swedish)

Genomförandeförordning, bilaga 1 PART3 AnvändarinformationÖverens-
stämmelse
3. INFORMATION OM TJÄNSTER SOM TILLHANDAHÅLLS AV TREDJE PART OCH ANDRA
MERVÄRDESTJÄNSTER (OM SÅDANA ÄR INSTALLERADE)
3.1.Beskrivning av tredjepartstjänstens/mervärdestjänstens
drift och funktioner→Sid. 52
3.2.All behandling av personuppgifter i tredjepartstjänsten/
mervärdestjänsten ska följa reglerna för skydd av person-
uppgifter i direktiven 95/46/EG och 2002/58/EG.O
3.2.1.Rättslig grund för användningen av tredjepartstjänsten
och/eller andra mervärdestjänster och för behandling av
uppgifter i demEU:s all-
männa data-
skyddsför-
ordning
3.3.Tredjepartstjänsten och/eller andra mervärdestjänster får
endast behandla personuppgifter på grundval av ett ut-
tryckligt medgivande från den eller de registrerade (fordo-
nets ägare).O
3.4.Formerna för behandling av uppgifter i tredjepartstjänsten
och/eller andra mervärdestjänster, inklusive alla nödvän-
diga ytterligare upplysningar om spårbarhet, övervakning
och behandling av personuppgifter→Sid. 52
3.5.Ägaren till ett fordon som är utrustat med ett eCall-system
som tredjepartstjänst och/eller andra mervärdestjänster
utöver det 112-baserade eCall-systemet ombord har rätt
att välja att använda det 112-baserade eCall-systemet
ombord i stället för eCall-systemet som tredjepartstjänst
och de andra mervärdestjänsterna.O
3.5.1.Kontaktuppgifter för hantering av begäran om avaktive-
ring av eCall-systemet som tredjepartstjänstEj tillämpligt
1 .3 Hjälp i nödsituation
55
1
Trygghet och säkerhet

Tjänst som ansvarar för behandlingen av ansökningar om tillgång till uppgifter
Land Kontaktuppgifter
Österrike [email protected]
Belgien/Luxemburg [email protected]
Kroatien [email protected]
Tjeckien/Ungern/Slovakien [email protected]
Danmark [email protected] og
Estland [email protected]
Finland [email protected]
Frankrike [email protected]
Tyskland [email protected]
Storbritannien [email protected]
Grekland [email protected]
Island [email protected]
Irland [email protected]
Italien [email protected]
Nederländerna www.toyota.nl/klantenservice
Norge [email protected]
Polen [email protected]
Portugal [email protected]
Rumänien [email protected]
Slovenien [email protected]
Spanien [email protected] / [email protected].
Sverige [email protected]
Schweiz [email protected]
Information om gratis/öppen källkod
De här produkten innehåller gratis/öppen källkod (FOSS). Licensinformation och/eller
källkoden till sådan FOSS finns på följande URL:
http://www.opensourceautomotive.com/dcm/toyota/
Certifiering för eCall
→Sid. 419
1 .3 Hjälp i nödsituation
56

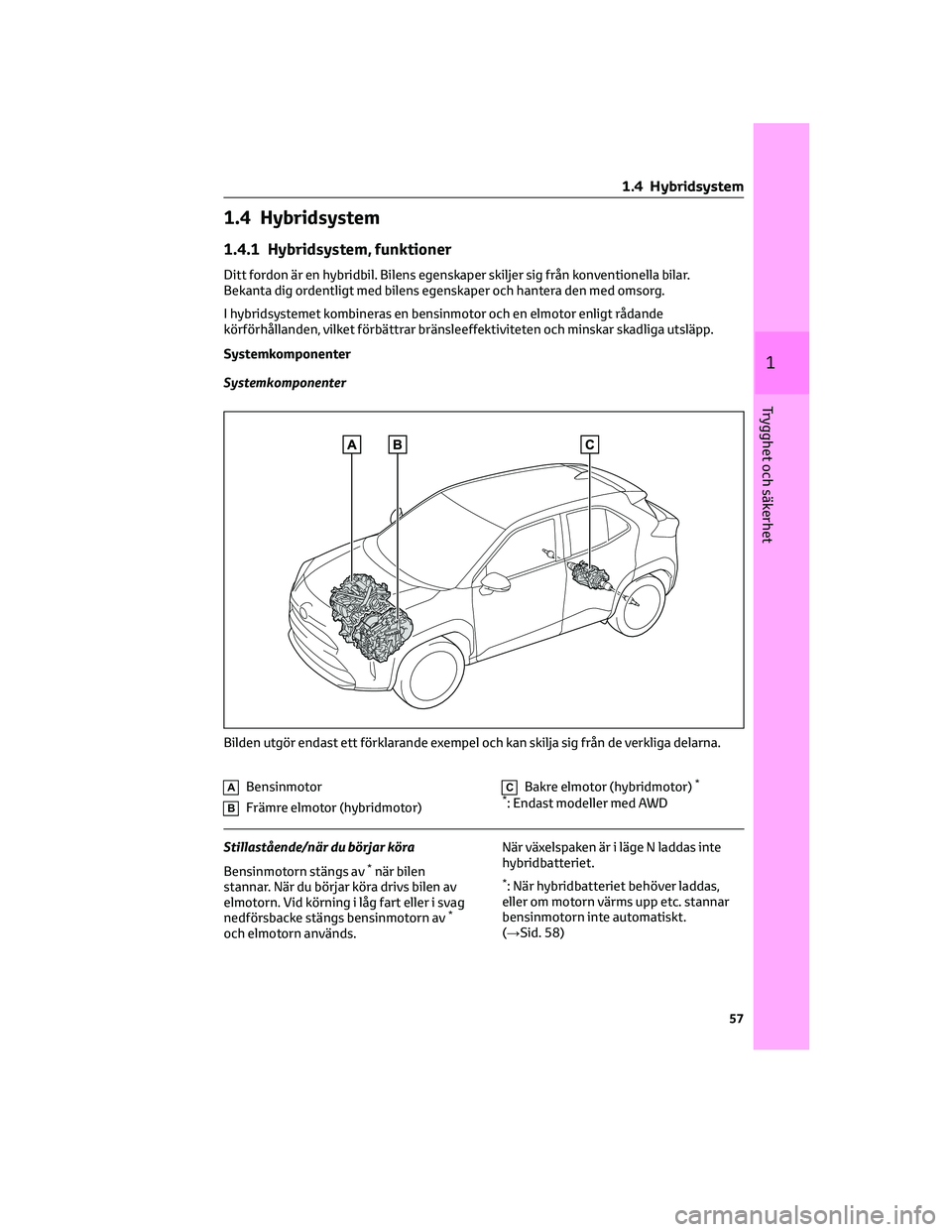

1.4 Hybridsystem
1.4.1 Hybridsystem, funktioner
Ditt fordon är en hybridbil. Bilens egenskaper skiljer sig från konventionella bilar.
Bekanta dig ordentligt med bilens egenskaper och hantera den med omsorg.
I hybridsystemet kombineras en bensinmotor och en elmotor enligt rådande
körförhållanden, vilket förbättrar bränsleeffektiviteten och minskar skadliga utsläpp.
Systemkomponenter
Systemkomponenter
ABensinmotor
BFrämre elmotor (hybridmotor)
CBakre elmotor (hybridmotor)*
*
: Endast modeller med AWD
Stillastående/när du börjar köra
Bensinmotorn stängs av
*när bilen
stannar. När du börjar köra drivs bilen av
elmotorn. Vid körning i låg fart eller i svag
nedförsbacke stängs bensinmotorn av
*
och elmotorn används.När växelspaken är i läge N laddas inte
hybridbatteriet.
*: När hybridbatteriet behöver laddas,
eller om motorn värms upp etc. stannar
bensinmotorn inte automatiskt.
(→Sid. 58)
Bilden utgör endast ett förklarande exempel och kan skilja sig från de verkliga delarna.
1 .4 Hybridsystem
57
1
Trygghet och säkerhet

Under normal körning
Bensinmotorn används för det mesta.
Hybridbatteriet laddas upp av elmotorn
vid behov.
Vid hård acceleration
När gaspedalen trampas ned hårt tillförs
kraften från hybridbatteriet till
bensinmotorn via elmotorn.
Vid inbromsning (regenerativ
bromsning)
Hjulen driver elmotorn som en generator
varvid hybridbatteriet laddas upp.
Regenerativ bromsning
• I följande situationer konverteras
kinetisk energi till elektrisk energi och
inbromsningskraft kan erhållas i
samband med att hybridbatteriet
laddas upp.
– Gaspedalen släpps upp under
körning med växelspaken i D eller B.
– Bromspedalen trampas ned under
körning med växelspaken i D eller B.
• Modeller med GPF-system:
Hybridbatteriet laddas eventuellt inte
upp medan GPS-systemet
(→Sid. 270) är aktivt för regenerering
av avgasfiltret.
EV-kontrollampa
EV-indikatorn tänds när bilen körs på
endast elmotorn eller om bensinmotorn
har stängts av.Omständigheter när bensinmotorn
eventuellt inte stängs av
Bensinmotorn startar och stängs av
automatiskt. Den stängs dock inte alltid
av automatiskt i följande fall:
• Under varmkörning av bensinmotorn
• Medan hybridbatteriet laddas upp
• Om temperaturen i hybridbatteriet är
hög eller låg
• När värmaren är inkopplad
Beroende på omständigheter stannar
inte alltid bensinmotorn automatiskt i
andra situationer.
Ladda hybridbatteriet
Eftersom bensinmotorn laddar
hybridbatteriet behöver batteriet inte
laddas från en extern källa. Om bilen
emellertid är parkerad under längre tid
kan batteriet gradvis urladdas. Därför
bör du köra bilen åtminstone någon
gång i månaden i minst 30 minuter eller
16 km. Om hybridbatteriet har laddats
ur helt och hybridsystemet inte startar
ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Ladda 12-voltsbatteriet
→Sid. 388
När 12-voltsbatteriet har laddats ur,
eller om terminalen har tagits bort och
satts tillbaka under ett byte, etc.
Bensinmotorn stängs eventuellt inte av,
även om bilen körs med hybridbatteriet.
Om detta fortsätter under flera dagar
ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
1 .4 Hybridsystem
58

Ljud och vibrationer som är speciella i
en hybridbil
Ibland förekommer varken motorljud
eller vibrationer, även om bilen kommer i
rörelse med ”READY”-indikatorn tänd. I
säkerhetssyfte, ansätt
parkeringsbromsen och se till att du för
växelspaken till P när du parkerar.
Följande ljud eller vibrationer kan
uppstå när hybridsystemet är i drift, det
betyder alltså inte att något är fel:
• Motorljud kan höras från
motorrummet.
• Ljud kan höras från hybridbatteriet,
som är placerat under baksätena, när
hybridsystemet startar eller stängs av.
• Driftsljud som t.ex. ett knäpp eller ett
mjukt rasslande ljud, kan höras från
hybridbatteriet under baksätena när
hybridsystemet startas eller stängs av.
• När bakluckan är öppen kan vissa ljud
höras från hybridsystemet.
• Ljud kan höras från växellådan när
bensinmotorn startar eller stängs av,
vid körning i låg fart eller på tomgång.
• Motorljud kan höras vid hård
acceleration.
• Ljud kan höras orsakat av den
regenerativa bromsningen när
bromspedalen är nedtrampad eller
gaspedalen är uppsläppt.
• Vibrationer kan kännas när
bensinmotorn startar eller stängs av.
• Ljudet från kylfläktarna kan höras från
luftintagsventilen som sitter på sidan
av vänster baksätes nedre del.Underhåll, reparation, återvinning och
avyttring
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
avseende underhåll, reparation,
återvinning och avyttring. Du ska inte
avyttra bilen på egen hand.
Specialinställning
Vissa funktioner kan specialinställas.
(→Sid. 404)
Akustiskt varningssystem i bilen
När bensinmotorn är avstängd under
körning hörs ett ljud som varnar
fotgängare, cyklister eller andra
människor, samt fordon som befinner sig i
närheten att bilen närmar sig.
Ljudstyrkan anpassas efter bilens
körhastighet. När bilens hastighet är
minst cirka 25 km/tim stängs
varningssystemet av.
Akustiskt varningssystem i bilen
I följande fall kan det vara svårt för
fotgängare, cyklister eller andra, samt
fordon som befinner sig i närheten att
höra den akustiska varningen:
• Om omgivningen är bullrig
• När det regnar eller blåser kraftigt
• I området bakom bilen snarare än
området framför bilen
1 .4 Hybridsystem
59
1
Trygghet och säkerhet

1.4.2 Hybridsystem, säkerhetsåtgärder
Var försiktig när du hanterar hybridsystemet eftersom det är ett högspänningssystem
(cirka max 580V) med delar som blir extremt heta när hybridsystemet är i drift.
Följ anvisningarna på dekalerna som är fästa på bilen.
Systemkomponenter
AVarningsdekal
BServicekontakt
CBakre växelriktare*
DBakre elmotor (hybridmotor)*
EHybridbatteri
FHögspänningskablar (orange)
GFrämre elmotor (hybridmotor)
HA/C-kompressor
IDrivenhet*: Endast modeller med AWD
Om du får slut på bränsle
Om bilen har fått slut på bränsle och
hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att
varningslampan för låg bränslenivå
(→Sid. 357) slocknar. Om bränslenivån i
tanken är extremt låg kan hybridsystemet
eventuellt inte startas.
(Standardmängden bränsle är cirka
6,3 liter när bilen står på plant underlag.
Volymen kan variera om bilen står på
sluttande underlag. Fyll på extra bränsle
om bilen står på en sluttning.)Elektromagnetiska vågor
• Högspänningsdelar och -kablar på
hybridbilar innehåller
elektromagnetisk skärmning och
avger därför ungefär samma mängd
elektromagnetiska vågor som
konventionella bensindrivna bilar
eller hemelektronisk utrustning.
• Din bil kan orsaka ljudstörningar i
radiodelar som tillverkats av tredje
part.
Bilden utgör endast ett förklarande exempel och kan skilja sig från de verkliga delarna.
1 .4 Hybridsystem
60

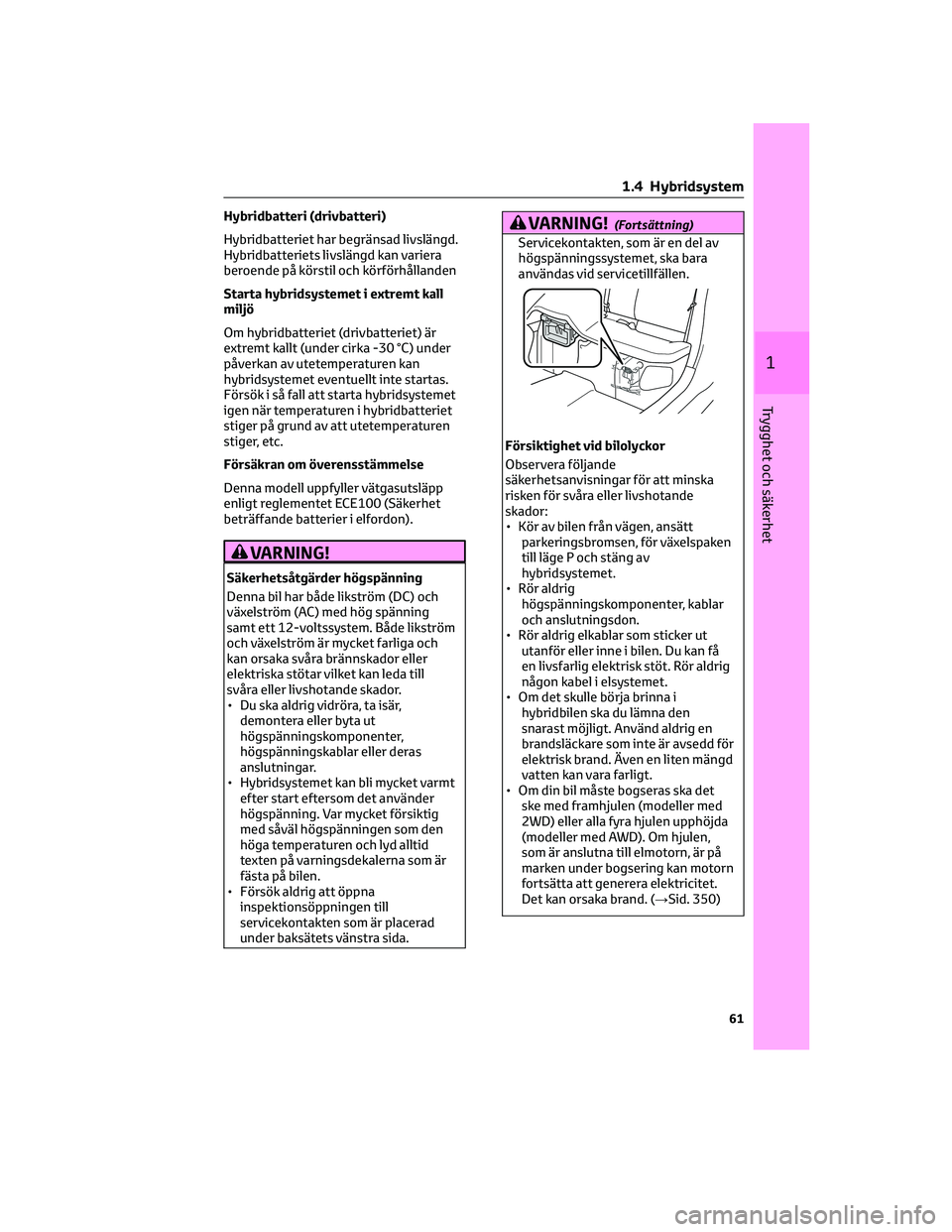

Hybridbatteri (drivbatteri)
Hybridbatteriet har begränsad livslängd.
Hybridbatteriets livslängd kan variera
beroende på körstil och körförhållanden
Starta hybridsystemet i extremt kall
miljö
Om hybridbatteriet (drivbatteriet) är
extremt kallt (under cirka -30 °C) under
påverkan av utetemperaturen kan
hybridsystemet eventuellt inte startas.
Försök i så fall att starta hybridsystemet
igen när temperaturen i hybridbatteriet
stiger på grund av att utetemperaturen
stiger, etc.
Försäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp
enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).
VARNING!
Säkerhetsåtgärder högspänning
Denna bil har både likström (DC) och
växelström (AC) med hög spänning
samt ett 12-voltssystem. Både likström
och växelström är mycket farliga och
kan orsaka svåra brännskador eller
elektriska stötar vilket kan leda till
svåra eller livshotande skador.
• Du ska aldrig vidröra, ta isär,
demontera eller byta ut
högspänningskomponenter,
högspänningskablar eller deras
anslutningar.
• Hybridsystemet kan bli mycket varmt
efter start eftersom det använder
högspänning. Var mycket försiktig
med såväl högspänningen som den
höga temperaturen och lyd alltid
texten på varningsdekalerna som är
fästa på bilen.
• Försök aldrig att öppna
inspektionsöppningen till
servicekontakten som är placerad
under baksätets vänstra sida.
VARNING!(Fortsättning)
Servicekontakten, som är en del av
högspänningssystemet, ska bara
användas vid servicetillfällen.
Försiktighet vid bilolyckor
Observera följande
säkerhetsanvisningar för att minska
risken för svåra eller livshotande
skador:
• Kör av bilen från vägen, ansätt
parkeringsbromsen, för växelspaken
till läge P och stäng av
hybridsystemet.
• Rör aldrig
högspänningskomponenter, kablar
och anslutningsdon.
• Rör aldrig elkablar som sticker ut
utanför eller inne i bilen. Du kan få
en livsfarlig elektrisk stöt. Rör aldrig
någon kabel i elsystemet.
• Om det skulle börja brinna i
hybridbilen ska du lämna den
snarast möjligt. Använd aldrig en
brandsläckare som inte är avsedd för
elektrisk brand. Även en liten mängd
vatten kan vara farligt.
• Om din bil måste bogseras ska det
ske med framhjulen (modeller med
2WD) eller alla fyra hjulen upphöjda
(modeller med AWD). Om hjulen,
som är anslutna till elmotorn, är på
marken under bogsering kan motorn
fortsätta att generera elektricitet.
Det kan orsaka brand. (→Sid. 350)
1 .4 Hybridsystem
61
1
Trygghet och säkerhet

VARNING!(Fortsättning)
• Undersök noggrant marken under
bilen. Om du upptäcker att vätska
har runnit ner på marken kan
bränslesystemet vara skadat.
Lämna bilen snarast möjligt.
• Rör inte batteriet om vätska läcker ut
eller sitter fast. Om elektrolyt
(kolbaserad organisk elektrolyt) från
hybridbatteriet kommer i beröring
med ögon eller hud kan det orsaka
blindhet eller hudsår. I det
osannolika fall att elektrolyt skulle
komma i beröring med ögon eller
hud ska den genast sköljas bort med
rikligt med vatten. Sök läkarvård
omedelbart.
• Gå inte nära bilen om elektrolyt
läcker ut från hybridbatteriet. Även
om det är osannolikt att
hybridbatteriet är skadat hindrar
batteriets invändiga konstruktion
att en större mängd elektrolyt läcker
ut. Om elektrolyt skulle läcka ut
avger det emellertid en
avdunstning. Denna avdunstning
verkar irriterande på hud och ögon
och kan orsaka akut förgiftning om
den andas in.
• Brinnande föremål eller föremål med
hög temperatur får inte komma i
närheten av elektrolyten.
Elektrolyten kan antändas och
orsaka brand.
Hybridbatteri (drivbatteri)
• Din bil innehåller ett förslutet
litiumjonbatteri.
• Du ska aldrig sälja, ge bort eller
anpassa hybridbatteriet. För att
undvika olyckshändelser ska
hybridbatterier som tagits bort från
ett skrotat fordon samlas in genom
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning. Du ska inte avyttra
batteriet på egen hand.
VARNING!(Fortsättning)
Om batteriet inte tas om hand på
korrekt sätt kan följande inträffa
vilket kan leda till svåra eller
livshotande skador:
– Hybridbatteriet kan skrotas eller
slängas bort på olagligt sätt vilket
blir en miljöfara, eller också kan
någon vidröra en
högspänningskomponent vilket
resulterar i en elektrisk stöt.
– Hybridbatteriet är endast avsett
att användas i din hybridbil. Om
hybridbatteriet används utanför
din bil, eller anpassas på något sätt,
kan olyckshändelser som
exempelvis elstötar,
värmeutveckling, rökutveckling,
explosion och elektrolytläckage
uppstå.
Om du säljer din bil vidare, eller lämnar
över den, är möjligheten av en
olyckshändelse extremt hög eftersom
den person som tar emot bilen är
eventuellt inte medveten om dessa
faror.
• Om din bil skrotas utan att
hybridbatteriet har demonterats
finns det risk för svåra elektriska
stötar om högspänningsdelar, kablar
eller respektive anslutningsdon
vidrörs. Om din bil ska skrotas måste
du låta en auktoriserad
Toyota-återförsäljare,
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning, eller
en kvalificerad reparatör, ta hand om
hybridbatteriet. Om hybridbatteriet
inte omhändertas på rätt sätt kan
det orsaka dödsfall eller allvarliga
personskador på grund av elektriska
stötar.
1 .4 Hybridsystem
62
