2021 TOYOTA SUPRA Bruksanvisningar (in Swedish)

321
5
5-1. MOBILITET
MOBILITET
Supra Owner's Manual_E (from Nov. '20 Prod.)
Om ett hjul måste bytas på en ned-
åtsluttning ska klossar eller andra
lämpliga föremål, t.ex. stenar, pla-
ceras under hjulen till de fram- och
bakaxlar som är i mo
tsatt riktning till
rullningsriktningen.
*: i förekommande fall
Hjulmuttrarna har en särskild kod.
Muttrarna kan bara lossas med
adaptern som matchar koden.
Adaptern till de stöl dsäkra hjulmutt-
rarna finns i bilens verktygssats
eller i ett förvaringsfack i verktygs-
satsen i bilen.
• Hjulmutter, pil 1.
• Adapter, pil 2.
1 Placera adaptern på hjulmuttern.
2 Skruva loss hjulmuttern.
3 Ta bort adaptern när hjulmuttern
har skruvats loss. 1
Placera adaptern på hjulmut-
tern. Vrid adapter n tills den pas-
sar på hjulmuttern om det
behövs.
2 Skruva dit hjulmuttern. Åtdrag-
ningsmomentet är 140 Nm.
3 Ta bort adaptern igen när hjul-
muttern har skruvats dit, och
stoppa undan den.
• Parkera bilen på fast och halkfritt underlag på säkert avstånd från
trafiken.
• Tänd varningsblinkers.
• Ansätt parkeringsbromsen.
• Lägg i en växel, eller välj växel- väljarens läge P.
• Så snart trafiken tillåter ska alla passagerare lämna bilen och
ledas till ett säkert område,
exempelvis bakom ett skydds-
räcke.
• Beroende på utrustning, ta fram verktygen för hjulbyte och, vid
behov, nödhjulet från bilen.
• Placera ut varningstriangeln eller blinkande ljus på korrekt
avstånd, i förekommande fall.
• Skydda dessutom bilen från att börja rulla.
• Lossa hjulmuttrarna ett halvt varv.
Stöldsäkra hjulmuttrar
*
Princip
Översikt
Skruva loss
Skruva på
Förbereda hjulbyte
OM99X77SE.book Page 321 Mond ay, January 18, 2021 4:48 PM

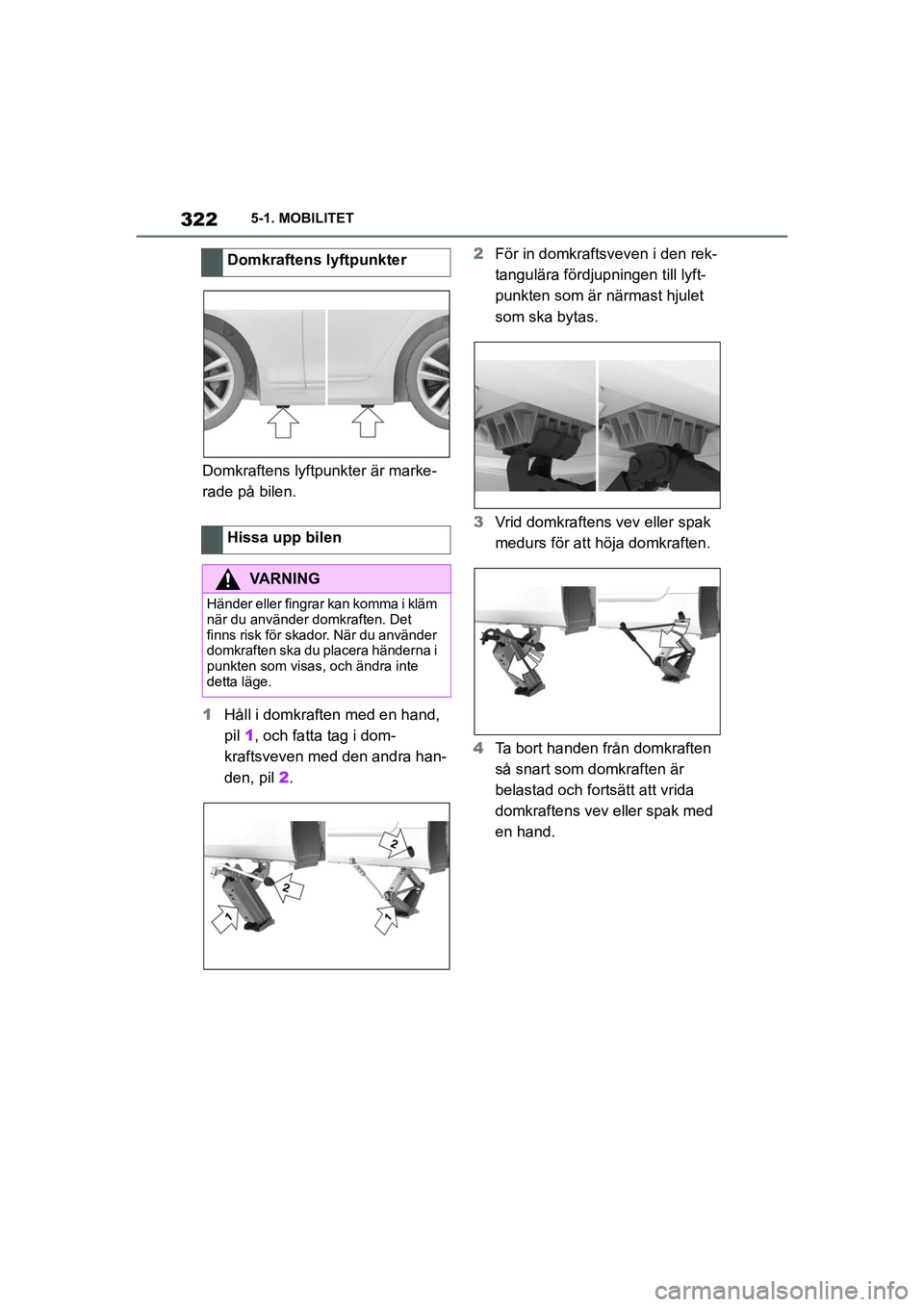

3225-1. MOBILITET
Supra Owner's Manual_E (from Nov. '20 Prod.)
Domkraftens lyftp unkter är marke-
rade på bilen.
1 Håll i domkraften med en hand,
pil 1, och fatta tag i dom-
kraftsveven med den andra han-
den, pil 2. 2
För in domkraftsveven i den rek-
tangulära fördjupningen till lyft-
punkten som är närmast hjulet
som ska bytas.
3 Vrid domkraftens vev eller spak
medurs för att höja domkraften.
4 Ta bort handen från domkraften
så snart som domkraften är
belastad och fortsätt att vrida
domkraftens vev eller spak med
en hand.
Domkraftens lyftpunkter
Hissa upp bilen
VARNING
Händer eller fingrar kan komma i kläm
när du använder domkraften. Det
finns risk för skador. När du använder
domkraften ska du placera händerna i
punkten som visas, och ändra inte
detta läge.
OM99X77SE.book Page 322 Mond
ay, January 18, 2021 4:48 PM

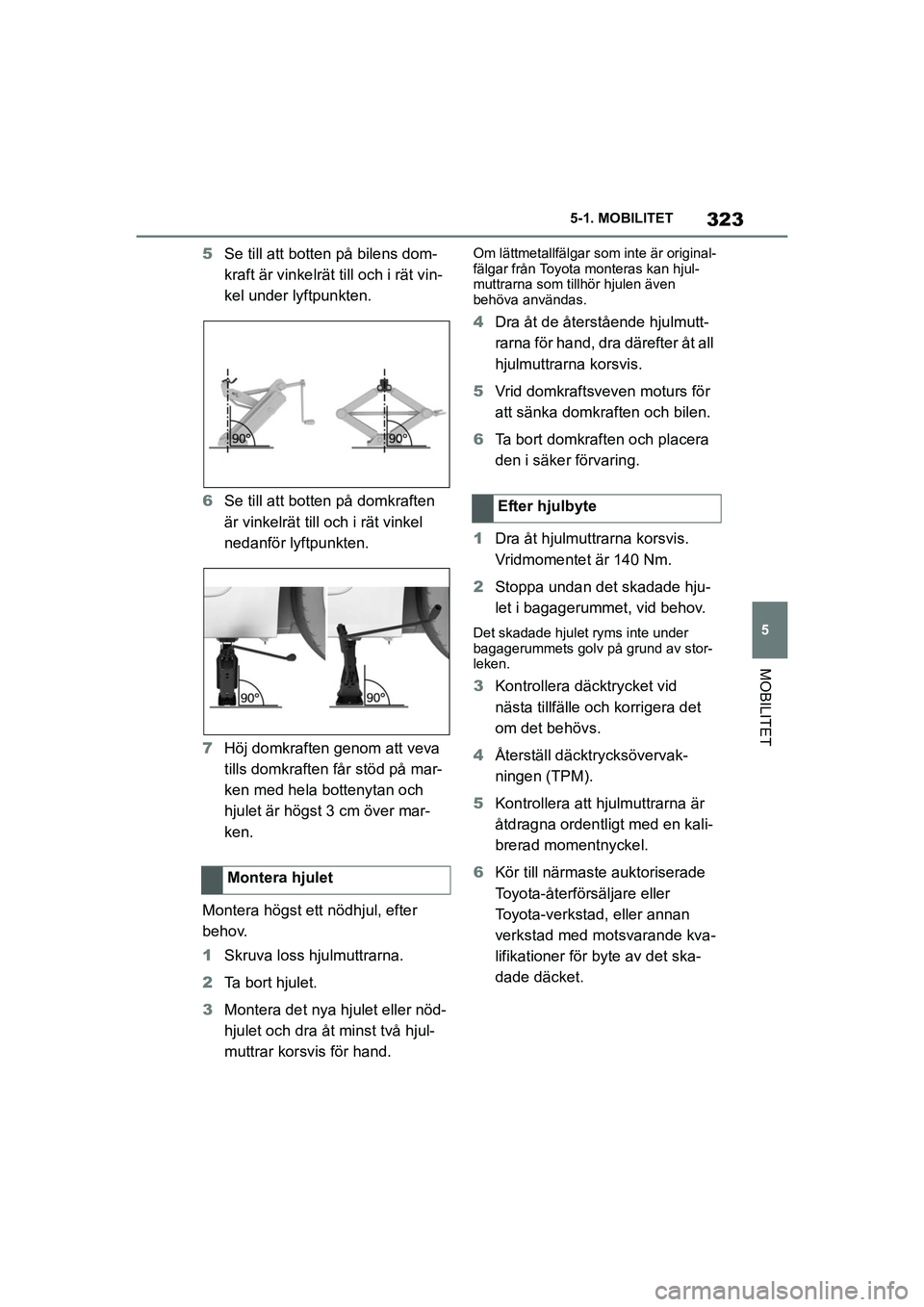

323
5
5-1. MOBILITET
MOBILITET
Supra Owner's Manual_E (from Nov. '20 Prod.)
5
Se till att botten på bilens dom-
kraft är vinkelrät till och i rät vin-
kel under lyftpunkten.
6 Se till att botten på domkraften
är vinkelrät till och i rät vinkel
nedanför lyftpunkten.
7 Höj domkraften genom att veva
tills domkraften får stöd på mar-
ken med hela bottenytan och
hjulet är högst 3 cm över mar-
ken.
Montera högst ett nödhjul, efter
behov.
1 Skruva loss hjulmuttrarna.
2 Ta bort hjulet.
3 Montera det nya hjulet eller nöd-
hjulet och dra åt minst två hjul-
muttrar korsvis för hand.Om lättmetallfälgar som inte är original-
fälgar från Toyota monteras kan hjul-
muttrarna som tillhör hjulen även
behöva användas.
4Dra åt de återstående hjulmutt-
rarna för hand, dra därefter åt all
hjulmuttrarna korsvis.
5 Vrid domkraftsveven moturs för
att sänka domkraften och bilen.
6 Ta bort domkraften och placera
den i säker förvaring.
1 Dra åt hjulmuttrarna korsvis.
Vridmomentet är 140 Nm.
2 Stoppa undan det skadade hju-
let i bagagerummet, vid behov.
Det skadade hjulet ryms inte under
bagagerummets golv på grund av stor-
leken.
3Kontrollera däcktrycket vid
nästa tillfälle och korrigera det
om det behövs.
4 Återställ däcktrycksövervak-
ningen (TPM).
5 Kontrollera att hjulmuttrarna är
åtdragna ordentligt med en kali-
brerad momentnyckel.
6 Kör till närmaste auktoriserade
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande kva-
lifikationer för byte av det ska-
dade däcket.
Montera hjulet
Efter hjulbyte
OM99X77SE.book Page 323 Mond
ay, January 18, 2021 4:48 PM

3245-1. MOBILITET
Supra Owner's Manual_E (from Nov. '20 Prod.)
*: i förekommande fall
I händelse av punktering kan nöd-
hjulet användas som ersättningshjul
för det skadade hjulet. Nödhjulet är
avsett för användning under kort tid
tills det skadade hjulet är utbytt.
Montera högst ett nödhjul.
Gör dessutom regelbundna kontrol-
ler av däcktrycket i nödhjulet i baga-
gerummet och korrigera trycket om
det behövs. Nödhjulet och verktygen för hjul-
byte finns i bagen i bagagerummet.
1
Lossa remmen vid spännet, pil
1.
2 Haka loss remmarna från
öglorna.
3 Ta fram bagen med nödhjul och
verktyg för hjulbyte från bagage-
rummet, pil 2.
4 Öppna bagen, ta fram nödhjulet
och verktygen för hjulbyte.
Nödhjul*
Princip
Allmänt
Säkerhetsinformation
VARNING
Nödhjulet har särskilda dimensioner.
Vid körning med nödhjul kan köregen-
skaperna förändras, t. ex. minskad rikt-
ningsstabilitet vid bromsning, längre
bromssträcka och förändrat självstyr-
ningsbeteende i begränsat område.
Olycksrisk! Kör försik tigt och inte for-
tare än 80 km/tim.
Översikt
Ta fram nödhjulet
OM99X77SE.book Page 324 Mond ay, January 18, 2021 4:48 PM

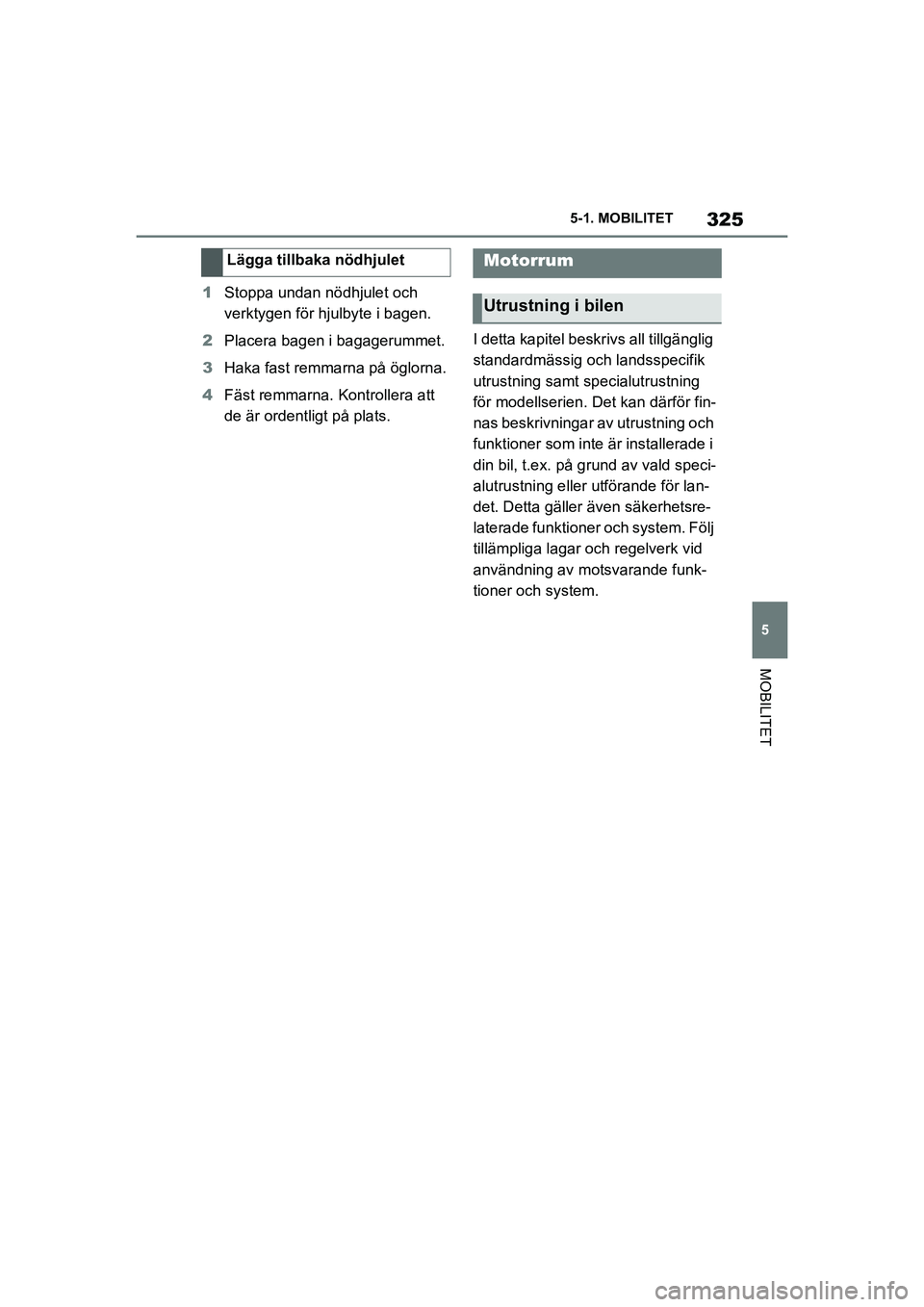

325
5
5-1. MOBILITET
MOBILITET
Supra Owner's Manual_E (from Nov. '20 Prod.)
1
Stoppa undan nödhjulet och
verktygen för hjulbyte i bagen.
2 Placera bagen i bagagerummet.
3 Haka fast remmarna på öglorna.
4 Fäst remmarna. Kontrollera att
de är ordentligt på plats. I detta kapitel beskr
ivs all tillgänglig
standardmässig och landsspecifik
utrustning samt specialutrustning
för modellserien. Det kan därför fin-
nas beskrivningar av utrustning och
funktioner som inte är installerade i
din bil, t.ex. på grund av vald speci-
alutrustning eller utförande för lan-
det. Detta gäller även säkerhetsre-
laterade funktioner och system. Följ
tillämpliga lagar oc h regelverk vid
användning av motsvarande funk-
tioner och system.
Lägga tillbaka nödhjulet
Motorrum
Utrustning i bilen
OM99X77SE.book Page 325 Mond
ay, January 18, 2021 4:48 PM

3265-1. MOBILITET
Supra Owner's Manual_E (from Nov. '20 Prod.)
1 Påfyllningsöppning för spolarvätska
2 Starthjälp, batteriets minuspol
3 Starthjälp, batteriets pluspol
4 Oljepåfyllningsrör
5 Extra kylvätsketank
6 Kylvätska, tank
7 Bilens identifieringsnummer (VIN)
Översikt
Motorhuv
Säkerhetsinformation
VARNING
Arbete som utförs felaktigt i motor-
rummet kan skada komponenter och
utgöra en säkerhetsrisk. Detta kan
medföra risk för olyckor eller skada på
egendom. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer utföra arbeten i
motorrummet.
VARNING
Motorrummet innehålle r rörliga delar.
Vissa komponenter i motorrummet
kan också vara rörli ga efter att motorn
har stängs av, t.ex. kylfläkten. Det
finns risk för skador. Stoppa inte in en
hand där det finns rörliga delar. Håll
kläder och hår borta från rörliga delar.
OM99X77SE.book Page 326 Mond ay, January 18, 2021 4:48 PM

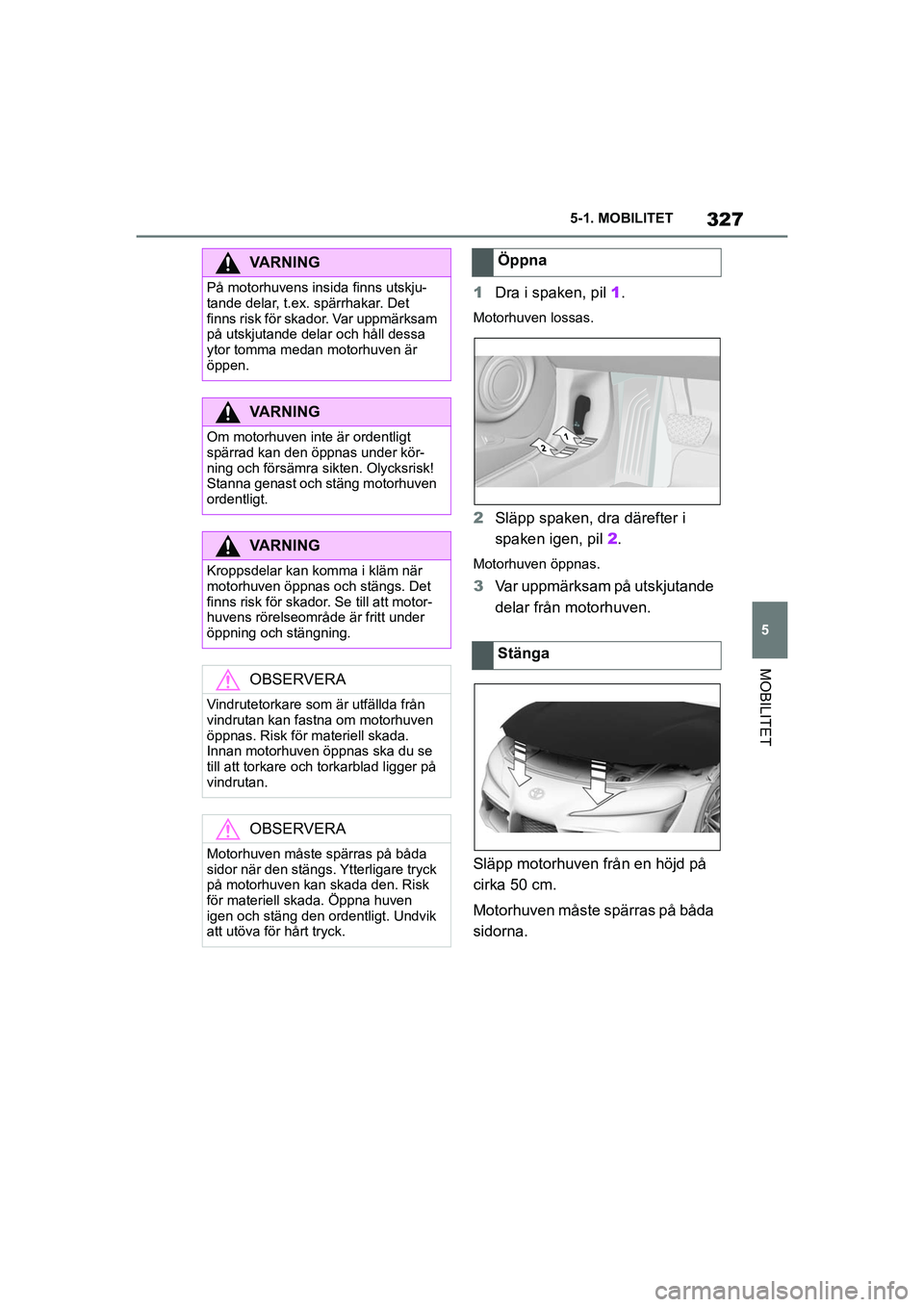

327
5
5-1. MOBILITET
MOBILITET
Supra Owner's Manual_E (from Nov. '20 Prod.)
1
Dra i spaken, pil 1.
Motorhuven lossas.
2 Släpp spaken, dra därefter i
spaken igen, pil 2.
Motorhuven öppnas.
3 Var uppmärksam på utskjutande
delar från motorhuven.
Släpp motorhuven från en höjd på
cirka 50 cm.
Motorhuven måste spärras på båda
sidorna.
VARNING
På motorhuvens insida finns utskju-
tande delar, t.ex. spärrhakar. Det
finns risk för skador. Var uppmärksam
på utskjutande delar och håll dessa
ytor tomma medan motorhuven är
öppen.
VARNING
Om motorhuven inte är ordentligt
spärrad kan den öppnas under kör-
ning och försämra sikten. Olycksrisk!
Stanna genast och stäng motorhuven
ordentligt.
VARNING
Kroppsdelar kan komma i kläm när
motorhuven öppnas och stängs. Det
finns risk för skador. Se till att motor-
huvens rörelseområde är fritt under
öppning och stängning.
OBSERVERA
Vindrutetorkare som är utfällda från
vindrutan kan fastna om motorhuven
öppnas. Risk för materiell skada.
Innan motorhuven öppnas ska du se
till att torkare och torkarblad ligger på
vindrutan.
OBSERVERA
Motorhuven måste spärras på båda
sidor när den stängs . Ytterligare tryck
på motorhuven kan skada den. Risk
för materiell skada. Öppna huven
igen och stäng den ordentligt. Undvik
att utöva för hårt tryck.
Öppna
Stänga
OM99X77SE.book Page 327 Mond ay, January 18, 2021 4:48 PM

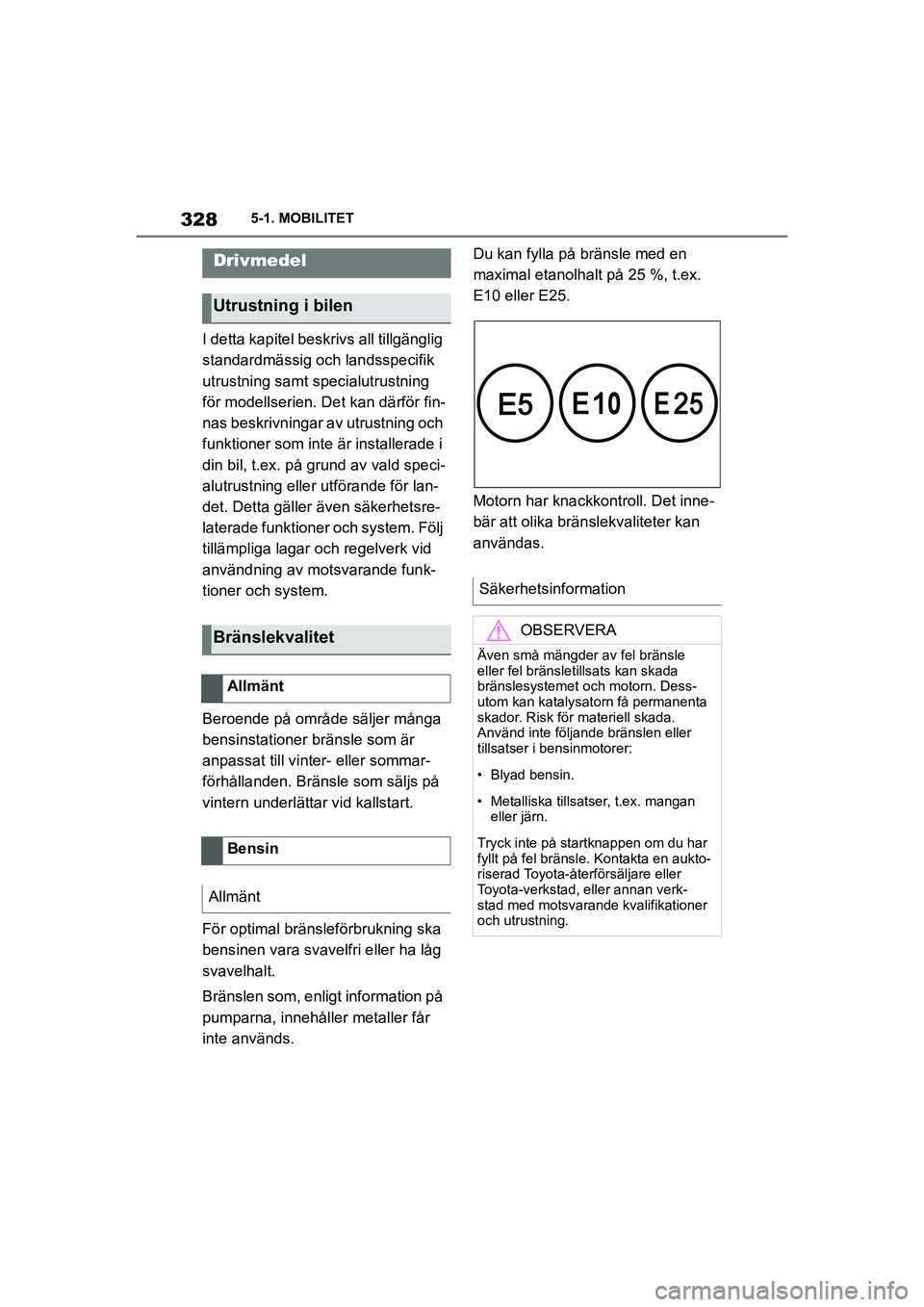

3285-1. MOBILITET
Supra Owner's Manual_E (from Nov. '20 Prod.)
I detta kapitel beskri vs all tillgänglig
standardmässig och landsspecifik
utrustning samt specialutrustning
för modellserien. Det kan därför fin-
nas beskrivningar av utrustning och
funktioner som inte är installerade i
din bil, t.ex. på grund av vald speci-
alutrustning eller utförande för lan-
det. Detta gäller även säkerhetsre-
laterade funktioner och system. Följ
tillämpliga lagar och regelverk vid
användning av motsvarande funk-
tioner och system.
Beroende på område säljer många
bensinstationer bränsle som är
anpassat till vinter- eller sommar-
förhållanden. Bränsle som säljs på
vintern underlättar vid kallstart.
För optimal bränsleförbrukning ska
bensinen vara svavelfri eller ha låg
svavelhalt.
Bränslen som, enligt information på
pumparna, innehåller metaller får
inte används. Du kan fylla på bränsle med en
maximal etanolhalt på 25 %, t.ex.
E10 eller E25.
Motorn har knackkontroll. Det inne-
bär att olika bränslekvaliteter kan
användas.
Drivmedel
Utrustning i bilen
Bränslekvalitet
Allmänt
Bensin
Allmänt
Säkerhetsinformation
OBSERVERA
Även små mängder av fel bränsle
eller fel bränsletillsats kan skada
bränslesystemet och motorn. Dess-
utom kan katalysatorn få permanenta
skador. Risk för materiell skada.
Använd inte följande bränslen eller
tillsatser i bensinmotorer:
• Blyad bensin.
• Metalliska tillsatser, t.ex. mangan eller järn.
Tryck inte på startknappen om du har
fyllt på fel bränsle. Kontakta en aukto-
riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning.
OM99X77SE.book Page 328 Mond ay, January 18, 2021 4:48 PM
