2021 TOYOTA SUPRA Bruksanvisningar (in Swedish)

129
3
3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
Det finns en fästpunkt för den övre
förankringsremmen i ISOFIX bil-
barnstolsystem.
1Riktning
2 Nackskydd
3 Hake för den övre förankrings-
remmen
4 Fästpunkt/ögla
5 Bilens golv
6 Säte
7 Övre förankringsrem
SymbolInnebörd
Om du ser denna symbol
i bilen har bilen godkänts
i enlighet med i-Size.
Symbolen visar fästena
för systemets nedre fäst-
punkter.
Motsvarande symbol
visar monteringspunkten
för den övre förankrings-
remmen.
Fäste för den övre
förankringsremmen
Säkerhetsinformation
VARNING
Om den övre förankringsremmen
används felaktigt för bilbarnstolen kan
dess skyddande funktion minskas.
Risk för skador! Se till att den övre
förankringsremmen inte vrids och att
den inte dras till den övre fästpunkten
över vassa kanter.
OBSERVERA
Fästpunkterna för de övre förank-
ringsremmarna på bilbarnstolen är
enbart till för dess förankringsremmar.
Fästpunkterna kan skadas om andra
föremål fästs på dem. Risk för materi-
ell skada. En bilbarnstol får bara sät-
tas fast på de övre förankringsrem-
marna.
Fästpunkter
SymbolInnebörd
Motsvarande symbol
visar monteringspunkten
för den övre förankrings-
remmen.
Dragning för
förankringsremmen
OM99X77SE.book Page 129 Mond ay, January 18, 2021 4:48 PM

1303-1. REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
1 Öppna locket till fästpunkten.
2 Styrning till den övre förank-
ringsremmen över nackskyddet
till fästpunkten.
3 Fäst haken till övre förankrings-
remmen på fästpunkten.
4 Dra åt förankringsremmen hårt.
Lagbestämmelser som fastställer
vilka bilbarnstolar som är tillåtna för
olika ålder och kroppsstorlek kan
variera från land till land. Följ rele-
vanta nationella lagbestämmelser.
Ytterligare information kan inhäm-
tas hos en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer. Information om v
ilka bilbarnstolar
som kan användas på respektive
säte enligt ECE-R 16 och ECE-R
129.
Fäst den övre förankrings-
remmen på fästpunkten
VARNING
Om en olycka skulle inträffa kan pas-
sagerare i baksätet komma i kontakt
med den åtdragna remmen till bil-
barnstolen på framsätespassagera-
rens plats. Det finns risk för svåra
eller livshotande skador. Låt inte pas-
sagerare sitta bakom framsätespas-
sagerarens plats i baksätet om en bil-
barnstol är monterad på det.
Lämpliga säten för
bilbarnstolar
Översikt
Allmänt
Passagerarsätets lämplighet för
bilbarnstolar (för asean-länderna
med nedre ISOFIX-fästen och
manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde)
*1, 2
*3
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Lämplig för ISOFIX-bilbarnsto-
lar.
Inkluderar fästpunkt med övre
rem.
Använd aldrig en bakåtvänd bil-
barnstol i framsätet om den
manuella i-/urkopplingskontak-
ten till framsätespassagera-
rens krockkudde är aktiverad.
OM99X77SE.book Page 130 Mond ay, January 18, 2021 4:48 PM

131
3
3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
*1: Flytta framsätet bakåt så långt det
går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid montering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Använd bara en framåtvänd bilbarn-stol på framsätet när den manuella i-
/urkopplingskontak ten till krockkud-
den är ON.
*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid m ontering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Använd endast framåtvänd bilbarn- stol.
Passagerarsätets lämplighet för
bilbarnstolar (för asean-länderna
utan nedre ISOFIX-fästen och
manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde)
*1, 2*3
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Placera aldrig en bakåtvänd bil-
barnstol på framsätespassage-
rarens plats.
OM99X77SE.book Page 131 Mond ay, January 18, 2021 4:48 PM

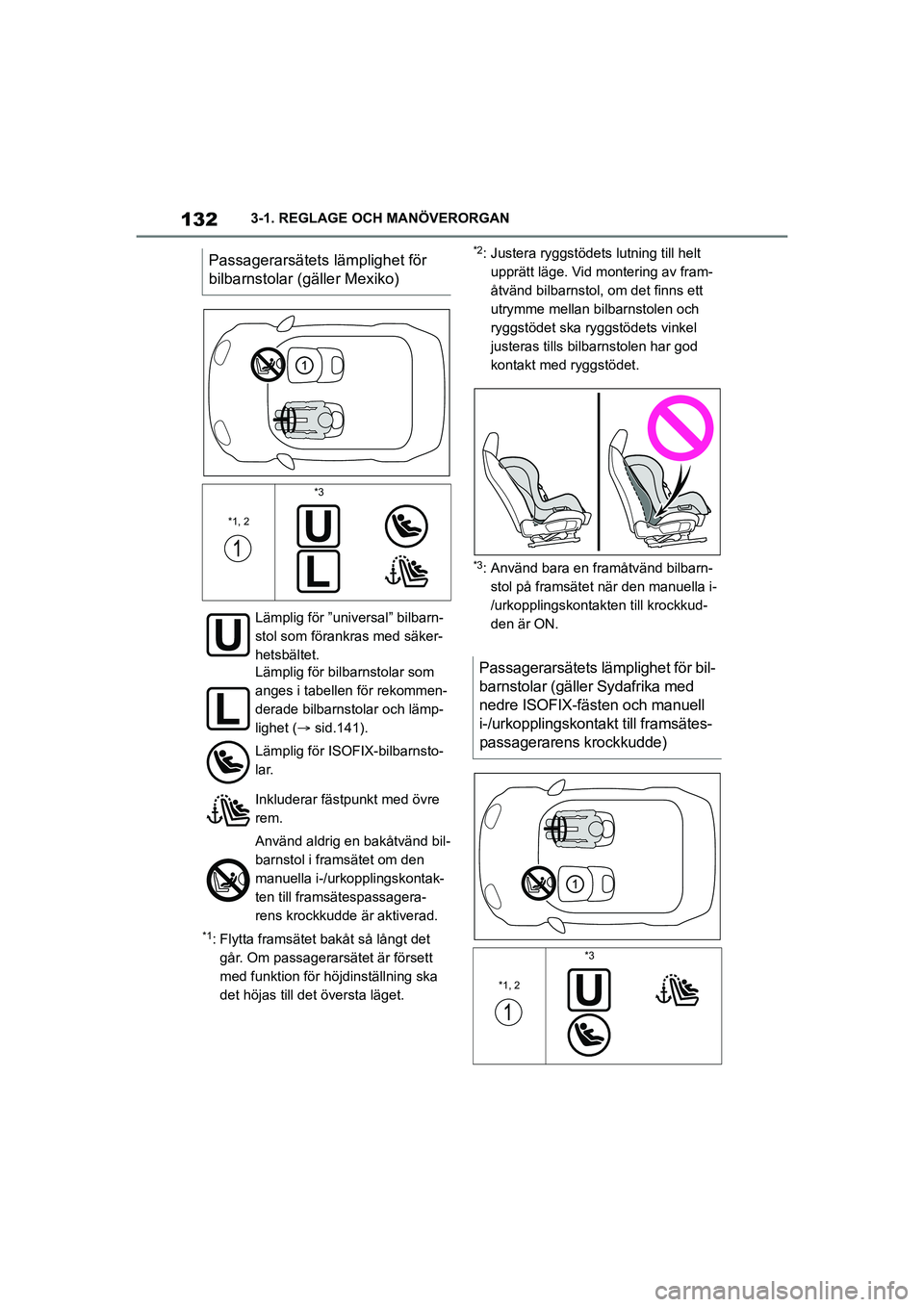

1323-1. REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid m ontering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Använd bara en framåtvänd bilbarn- stol på framsätet när den manuella i-
/urkopplingskontakten till krockkud-
den är ON.
Passagerarsätets lämplighet för
bilbarnstolar (gäller Mexiko)
*1, 2
*3
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Lämplig för bilbarnstolar som
anges i tabellen för rekommen-
derade bilbarnstolar och lämp-
lighet ( sid.141).
Lämplig för ISOFIX-bilbarnsto-
lar.
Inkluderar fästpunkt med övre
rem.
Använd aldrig en bakåtvänd bil-
barnstol i framsätet om den
manuella i-/urkopplingskontak-
ten till framsätespassagera-
rens krockkudde är aktiverad.
Passagerarsätets lämplighet för bil-
barnstolar (gäller Sydafrika med
nedre ISOFIX-fästen och manuell
i-/urkopplingskontakt till framsätes- passagerarens krockkudde)
*1, 2
*3
OM99X77SE.book Page 132 Mond ay, January 18, 2021 4:48 PM

133
3
3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
*1: Flytta framsätet bakåt så långt det
går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid montering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Använd bara en framåtvänd bilbarn-stol på framsätet när den manuella i-
/urkopplingskontak ten till krockkud-
den är ON.
*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid m ontering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Lämplig för ISOFIX-bilbarnsto-
lar.
Inkluderar fästpunkt med övre
rem.
Använd aldrig en bakåtvänd bil-
barnstol i framsätet om den
manuella i-/urkopplingskontak-
ten till framsätespassagera-
rens krockkudde är aktiverad.
Passagerarsätets lämplighet för bil-
barnstolar (gäller Sydafrika, Aus-
tralien och Nya Zeeland utan nedre
ISOFIX-fästen och manuell i-/
urkopplingskontakt till framsätes-
passagerarens krockkudde)
*1, 2*3
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Placera aldrig en bakåtvänd bil-
barnstol på framsätespassage-
rarens plats.
OM99X77SE.book Page 133 Mond ay, January 18, 2021 4:48 PM

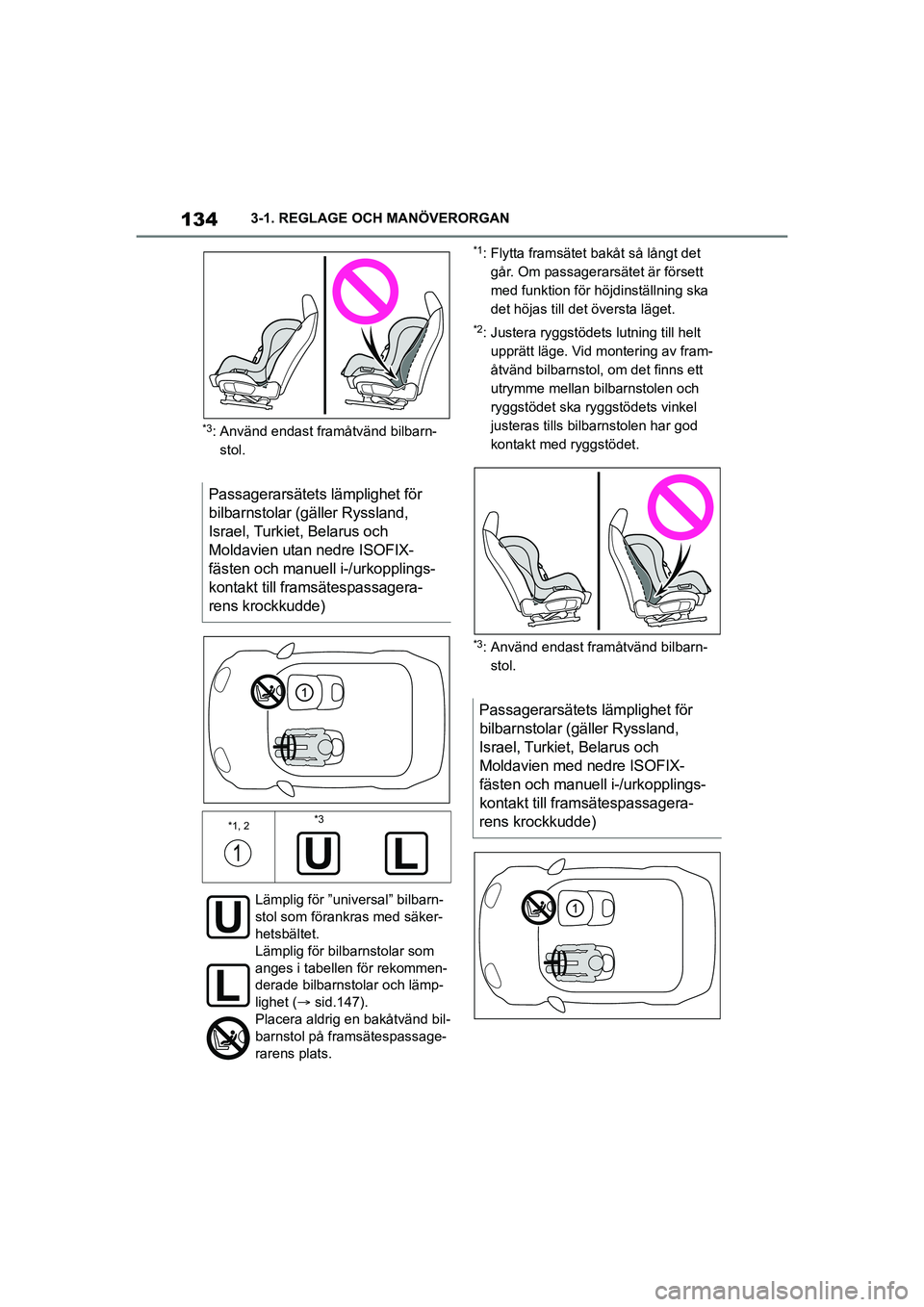

1343-1. REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
*3: Använd endast framåtvänd bilbarn- stol.
*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid m ontering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Använd endast framåtvänd bilbarn- stol.
Passagerarsätets lämplighet för bilbarnstolar (gäller Ryssland,
Israel, Turkiet, Belarus och Moldavien utan nedre ISOFIX-
fästen och manuell i-/urkopplings-
kontakt till framsätespassagera-
rens krockkudde)
*1, 2*3
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Lämplig för bilbarnstolar som
anges i tabellen för rekommen-
derade bilbarnstolar och lämp-
lighet ( sid.147).
Placera aldrig en bakåtvänd bil-
barnstol på framsätespassage-
rarens plats.
Passagerarsätets lämplighet för bilbarnstolar (gäller Ryssland,
Israel, Turkiet, Belarus och Moldavien med nedre ISOFIX-
fästen och manuell i-/urkopplings-
kontakt till framsätespassagera-
rens krockkudde)
OM99X77SE.book Page 134 Mond ay, January 18, 2021 4:48 PM

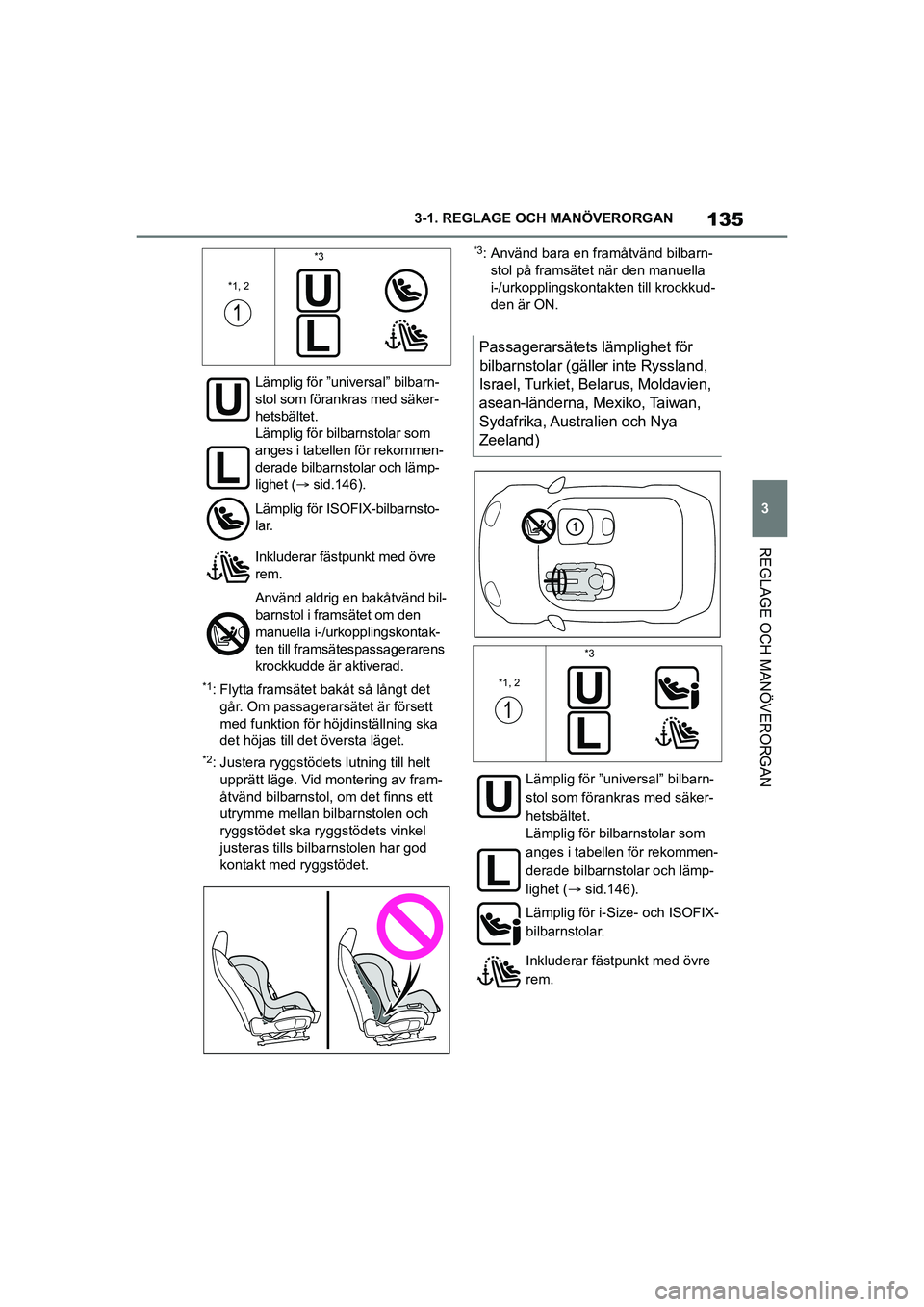

135
3
3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
*1: Flytta framsätet bakåt så långt det
går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid montering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Använd bara en framåtvänd bilbarn- stol på framsätet när den manuella
i-/urkopplingskontak ten till krockkud-
den är ON.
*1, 2
*3
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Lämplig för bilbarnstolar som
anges i tabellen för rekommen-
derade bilbarnstolar och lämp-
lighet ( sid.146).
Lämplig för ISOF IX-bilbarnsto-
lar.
Inkluderar fästpunkt med övre
rem.
Använd aldrig en bakåtvänd bil-
barnstol i framsätet om den
manuella i-/urkopplingskontak-
ten till framsätespassagerarens
krockkudde är aktiverad.
Passagerarsätets lämplighet för bilbarnstolar (gäller inte Ryssland,
Israel, Turkiet, Belarus, Moldavien,
asean-länderna, Mexiko, Taiwan,
Sydafrika, Australien och Nya
Zeeland)
*1, 2
*3
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Lämplig för bilbarnstolar som
anges i tabellen för rekommen-
derade bilbarnstolar och lämp-
lighet ( sid.146).
Lämplig för i-Size- och ISOFIX-
bilbarnstolar.
Inkluderar fästpunkt med övre
rem.
OM99X77SE.book Page 135 Mond ay, January 18, 2021 4:48 PM

1363-1. REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid montering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Använd bara en framåtvänd bilbarn-stol på framsätet när den manuella i-
/urkopplingskontak ten till krockkud-
den är ON. Använd aldrig en bakåtvänd bil-
barnstol i framsätet om den
manuella i-/urkopplingskontak-
ten till framsätespassagera-
rens krockkudde är aktiverad.
Passagerarsätets lämplighet för
bilbarnstolar (gäller Taiwan)
Inte lämplig för bilbarnstol.
OM99X77SE.book Page 136 Mond
ay, January 18, 2021 4:48 PM
