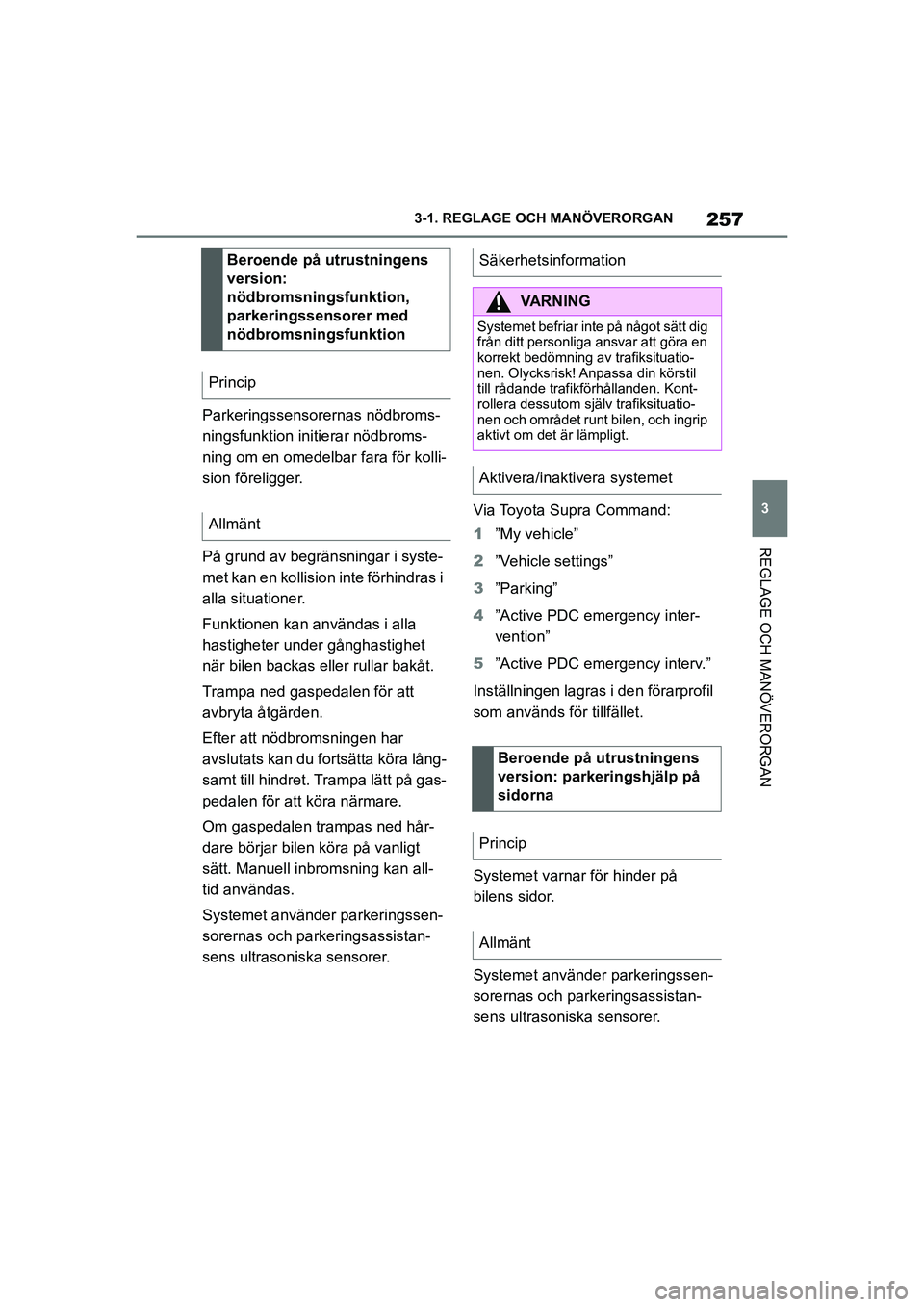

257
3
3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
Parkeringssensorernas nödbroms-
ningsfunktion initierar nödbroms-
ning om en omedelbar fara för kolli-
sion föreligger.
På grund av begränsningar i syste-
met kan en kollision inte förhindras i
alla situationer.
Funktionen kan användas i alla
hastigheter under gånghastighet
när bilen backas eller rullar bakåt.
Trampa ned gaspedalen för att
avbryta åtgärden.
Efter att nödbromsningen har
avslutats kan du fortsätta köra lång-
samt till hindret. Trampa lätt på gas-
pedalen för att köra närmare.
Om gaspedalen trampas ned hår-
dare börjar bilen köra på vanligt
sätt. Manuell inbr omsning kan all-
tid användas.
Systemet använder parkeringssen-
sorernas och parkeringsassistan-
sens ultrasoniska sensorer. Via Toyota Supra Command:
1
”My vehicle”
2 ”Vehicle settings”
3 ”Parking”
4 ”Active PDC emergency inter-
vention”
5 ”Active PDC emergency interv.”
Inställningen lagras i den förarprofil
som används för tillfället.
Systemet varnar för hinder på
bilens sidor.
Systemet använder parkeringssen-
sorernas och parkeringsassistan-
sens ultrasoniska sensorer.
Beroende på utrustningens
version:
nödbromsningsfunktion,
parkeringssensorer med
nödbromsningsfunktion
Princip
Allmänt
Säkerhetsinformation
VARNING
Systemet befriar inte på något sätt dig
från ditt personliga ansvar att göra en
korrekt bedömning av trafiksituatio-
nen. Olycksrisk! Anpassa din körstil
till rådande trafikförhållanden. Kont-
rollera dessutom själv trafiksituatio-
nen och området runt bilen, och ingrip
aktivt om det är lämpligt.
Aktivera/inaktivera systemet
Beroende på utrustningens
version: parkeringshjälp på
sidorna
Princip
Allmänt
OM99X77SE.book Page 257 Mond ay, January 18, 2021 4:48 PM

2583-1. REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
Hindermarkeringar visas på sidorna
kring bilen för att skydda bilens
sidor.
 Färgade markeringar: varning att
hinder har detekterats.
 Grå markeringar, skuggad yta:
inga hinder detekterade.
 Inga markeringar, svart yta:
området bredvid bilen har ännu
inte detekterats.
Systemet visar enb art stillastående
hinder som tidigare detekterades
av sensorerna när de kördes förbi.
Systemet detekterar inte huruvida
ett hinder därefte r förflyttar sig.
Markeringar visas i svart efter en
viss tid när bilen är stillastående.
Området bredvid bilen måste sökas
igenom igen. För ytterligare information:
• Ultrasoniska sensorer, se sidan
52.
Vissa förhållanden och föremål kan
försvåra ultrasonisk mätning, inklu-
sive följande:
 Hinder och personer vid körfäl-
tets kant.
 Låga föremål som redan indike-
rats, t.ex. kantsten, kan komma
in i sensorernas blinda områden
innan eller efter det att en konti-
nuerlig ton har avgetts.
Om systemet närmar sig begräns-
ningarna kan falsklarm uppstå.
Display
Begränsning för parkeringshjälp
på sidorna
Systemets begränsningar
Säkerhetsinformation
VARNING
Systemet reagerar eventuellt inte alls,
eller för sent, felaktigt eller utan
anledning på grund av systemets
begränsningar. Olycksrisk! Anpassa
din körstil till rådande trafikförhållan-
den. Kontrollera dessutom själv trafik-
situationen och området runt bilen,
och ingrip aktivt om det är lämpligt.
Systembegränsningar
i sensorerna
Begränsningar för ultrasonisk
mätning
Falsklarm
OM99X77SE.book Page 258 Mond ay, January 18, 2021 4:48 PM

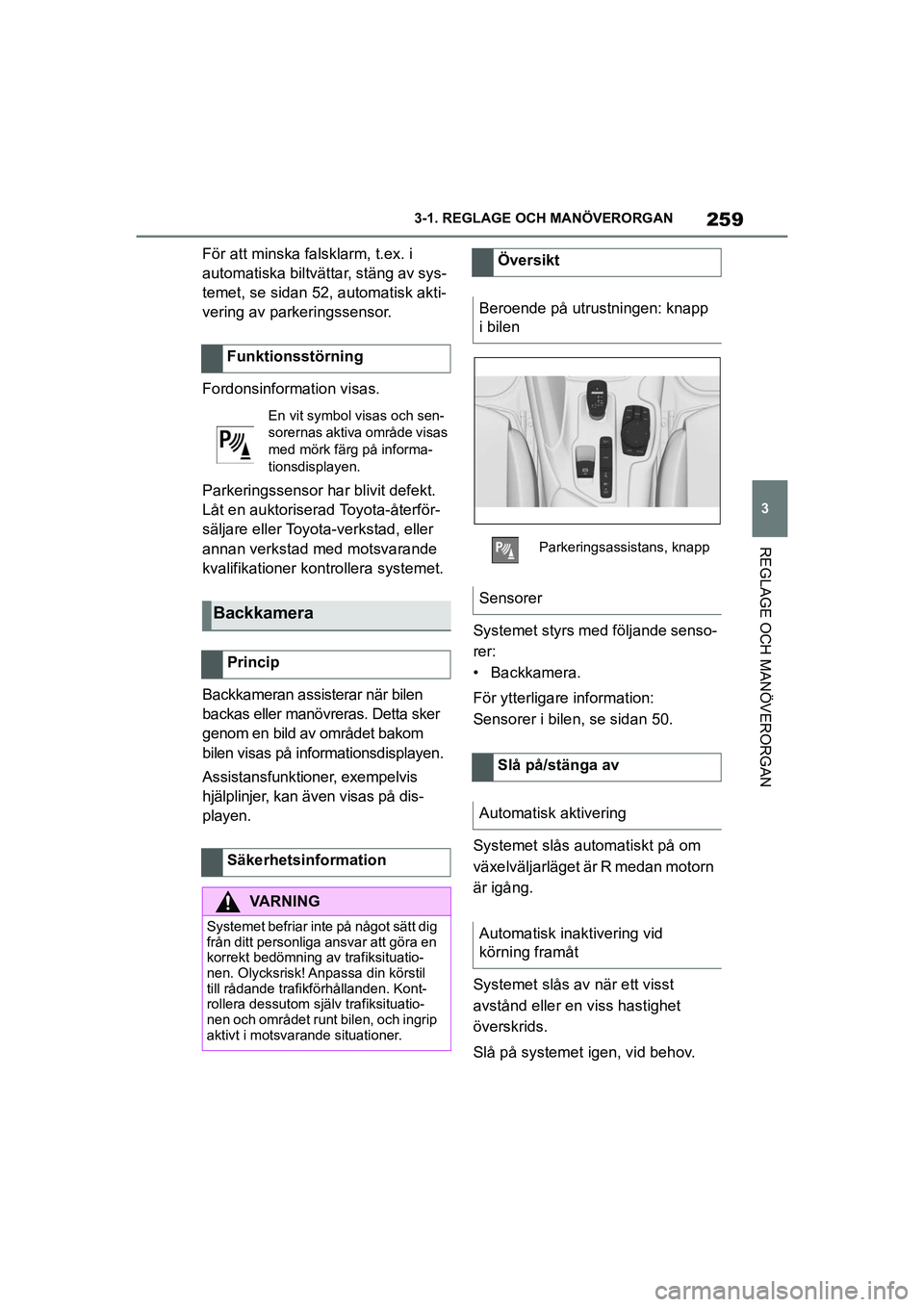

259
3
3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
För att minska falsklarm, t.ex. i
automatiska biltvättar, stäng av sys-
temet, se sidan 52, automatisk akti-
vering av parkeringssensor.
Fordonsinformation visas.
Parkeringssensor har blivit defekt.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota -verkstad, eller
annan verkstad med motsvarande
kvalifikationer ko ntrollera systemet.
Backkameran assisterar när bilen
backas eller manövreras. Detta sker
genom en bild av området bakom
bilen visas på informationsdisplayen.
Assistansfunkti oner, exempelvis
hjälplinjer, kan även visas på dis-
playen. Systemet styrs med följande senso-
rer:
• Backkamera.
För ytterligare information:
Sensorer i bilen, se sidan 50.
Systemet slås automatiskt på om
växelväljarläget är R medan motorn
är igång.
Systemet slås av när ett visst
avstånd eller en viss hastighet
överskrids.
Slå på systemet igen, vid behov.
Funktionsstörning
En vit symbol visas och sen-
sorernas aktiva område visas
med mörk färg på informa-
tionsdisplayen.
Backkamera
Princip
Säkerhetsinformation
VARNING
Systemet befriar inte på något sätt dig
från ditt personliga ansvar att göra en
korrekt bedömning av trafiksituatio-
nen. Olycksrisk! Anpassa din körstil
till rådande trafikförhållanden. Kont-
rollera dessutom själ
v trafiksituatio-
nen och området runt bilen, och ingrip
aktivt i motsvarande situationer.
Översikt
Beroende på utrustningen: knapp
i bilen
Parkeringsassistans, knapp
Sensorer
Slå på/stänga av
Automatisk aktivering
Automatisk inaktivering vid
körning framåt
OM99X77SE.book Page 259 Mond ay, January 18, 2021 4:48 PM

2603-1. REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
 På: LED-lampan lyser.
 Av: LED-lampan har slocknat.
Parkeringsassistansens funktioner
visas på informationsdisplayen.
Om vyn från backkameran inte
visas kan vyn växlas via Toyota
Supra Command:
1 Luta kontrollreglaget åt sidan,
vid behov.
2 ”Rear view camera”
Bilden från den bakre kameran
visas.
 Backkameran är påslagen.
 Håll kamerans detekteringsom-
råde fritt. Utskju tande laster eller
transportsystem som inte är
kopplade till en draganordning
kan begränsa kamerans detekte-
ringsområde. Ett antal assistansfunktioner kan
vara aktiva samtidigt.
Assistansfunktionerna kan aktive-
ras manuellt.
1
Luta kontrollreglaget åt vänster,
vid behov.
2 Med motsvarande utrustning:
”Camera picture”
3
 ”Parking guide lines”.
Körriktningslinjer och vändradielinjer
visas, se sidan
260.
 ”Obstacle marking.”
Beroende på utrustning, hindren som
detekteras av parkeringssensorerna
visas, se sidan
261, med markeringar.
nKörriktningslinjer
Beroende på utrustningen:
manuell aktivering/inaktivering
Tryck på knappen för parke-
ringsassistans.
Växla vy via Toyota Supra
Command
Användningsvillkor
Display på
informationsdisplayen
Allmänt
Styrlinjer för parkering
OM99X77SE.book Page 260 Mond ay, January 18, 2021 4:48 PM

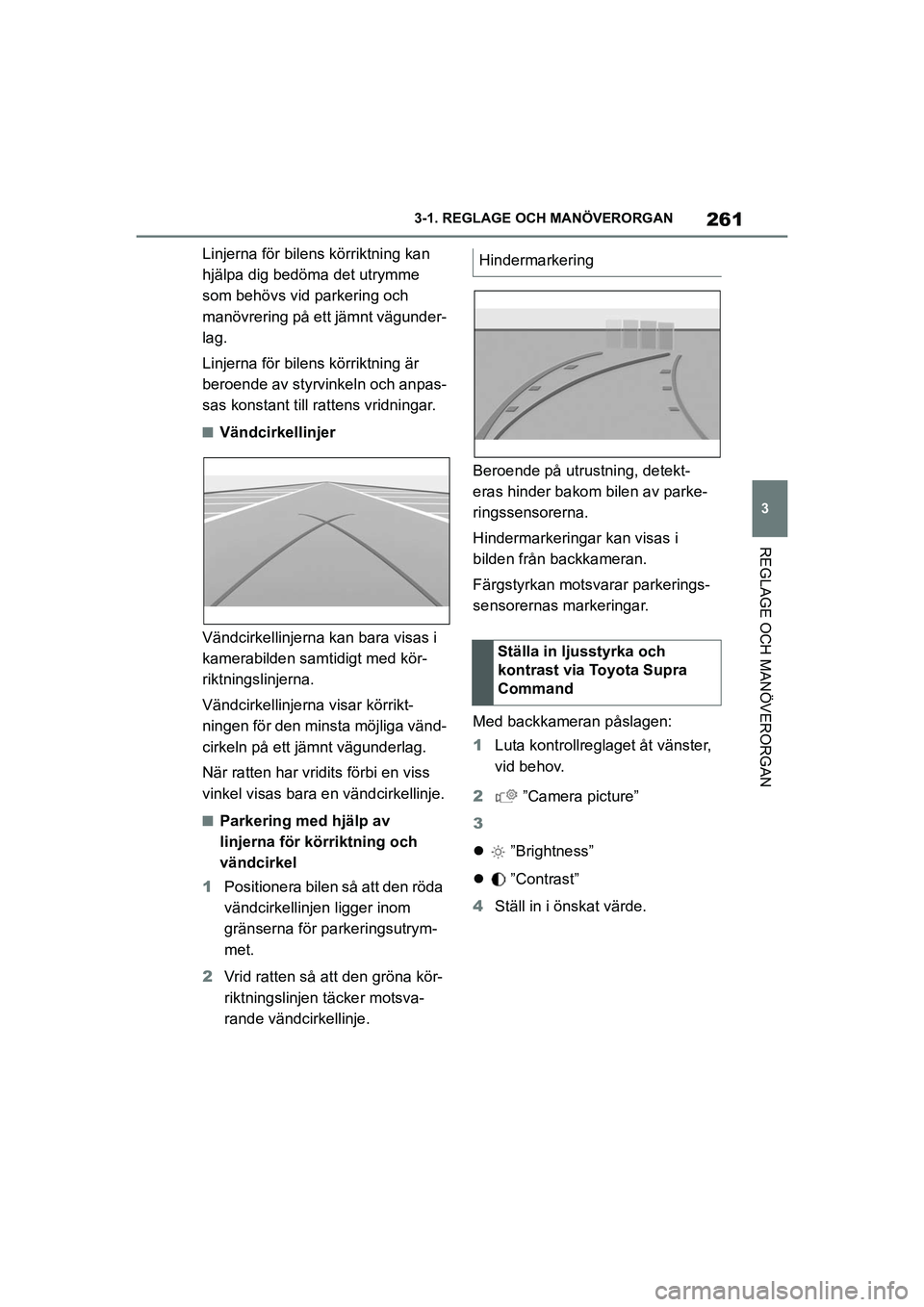

261
3
3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
Linjerna för bilens körriktning kan
hjälpa dig bedöma det utrymme
som behövs vid parkering och
manövrering på ett jämnt vägunder-
lag.
Linjerna för bilens körriktning är
beroende av styrvinkeln och anpas-
sas konstant till ra ttens vridningar.
nVändcirkellinjer
Vändcirkellinjerna kan bara visas i
kamerabilden samtidigt med kör-
riktningslinjerna.
Vändcirkellinjern a visar körrikt-
ningen för den minsta möjliga vänd-
cirkeln på ett jämnt vägunderlag.
När ratten har vridits förbi en viss
vinkel visas bara en vändcirkellinje.
nParkering med hjälp av
linjerna för körriktning och
vändcirkel
1 Positionera bilen så att den röda
vändcirkellinjen ligger inom
gränserna för parkeringsutrym-
met.
2 Vrid ratten så att den gröna kör-
riktningslinjen täcker motsva-
rande vändcirkellinje. Beroende på utrustning, detekt-
eras hinder bakom bilen av parke-
ringssensorerna.
Hindermarkeringar kan visas i
bilden från backkameran.
Färgstyrkan motsva
rar parkerings-
sensorernas markeringar.
Med backkameran påslagen:
1 Luta kontrollreglaget åt vänster,
vid behov.
2 ”Camera picture”
3
 ”Brightness”
 ”Contrast”
4 Ställ in i önskat värde.
Hindermarkering
Ställa in ljusstyrka och
kontrast via Toyota Supra
Command
OM99X77SE.book Page 261 Mond ay, January 18, 2021 4:48 PM

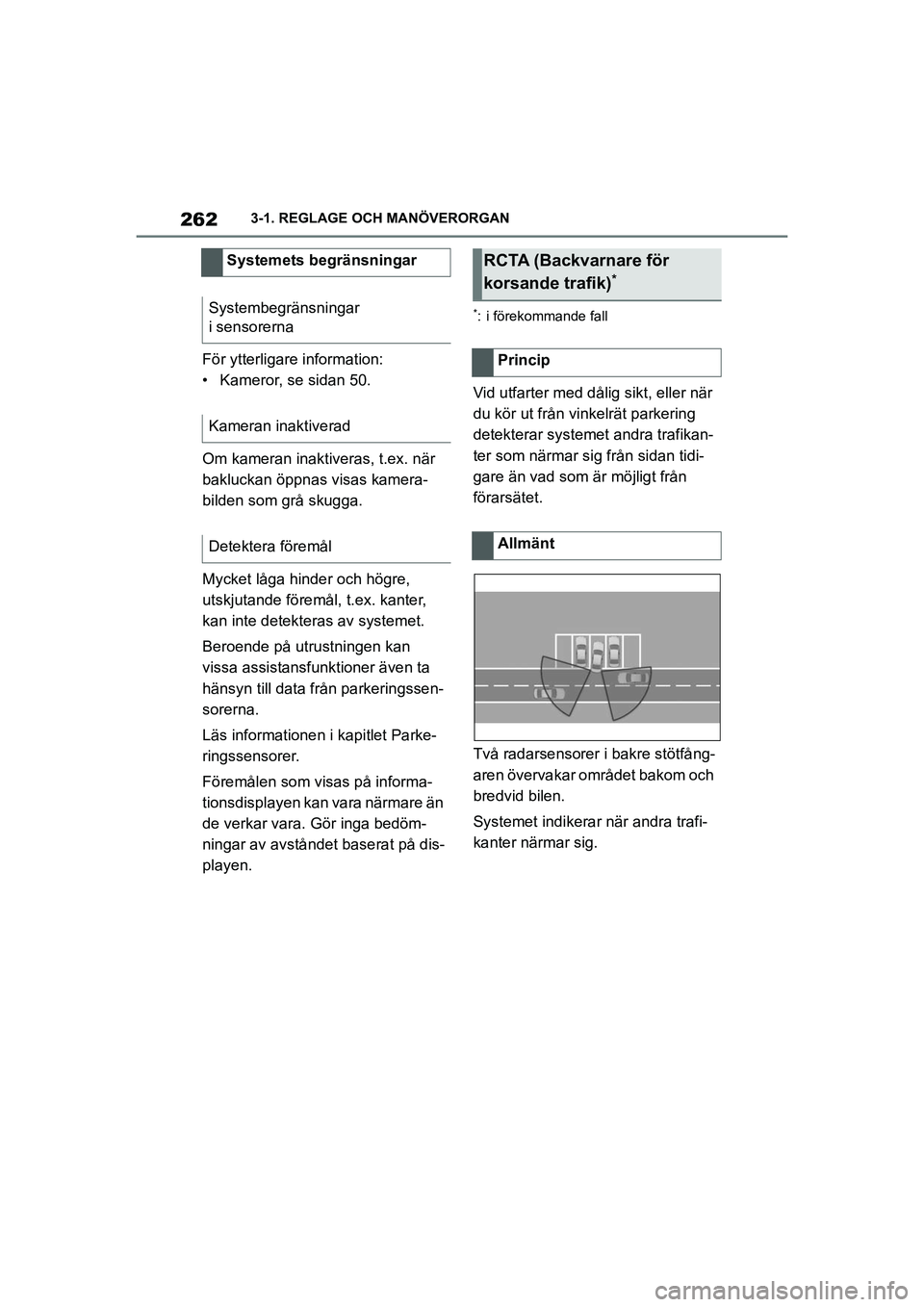

2623-1. REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
För ytterligare information:
• Kameror, se sidan 50.
Om kameran inaktiveras, t.ex. när
bakluckan öppnas visas kamera-
bilden som grå skugga.
Mycket låga hinder och högre,
utskjutande föremå l, t.ex. kanter,
kan inte detekteras av systemet.
Beroende på utrustningen kan
vissa assistansfunktioner även ta
hänsyn till data från parkeringssen-
sorerna.
Läs informationen i kapitlet Parke-
ringssensorer.
Föremålen som visas på informa-
tionsdisplayen kan vara närmare än
de verkar vara. Gör inga bedöm-
ningar av avståndet baserat på dis-
playen.
*: i förekommande fall
Vid utfarter med dålig sikt, eller när
du kör ut från vinkelrät parkering
detekterar systemet andra trafikan-
ter som närmar sig från sidan tidi-
gare än vad som är möjligt från
förarsätet.
Två radarsensorer i bakre stötfång-
aren övervakar området bakom och
bredvid bilen.
Systemet indikerar när andra trafi-
kanter närmar sig.
Systemets begränsningar
Systembegränsningar
i sensorerna
Kameran inaktiverad
Detektera föremål
RCTA (Backvarnare för
korsande trafik)
*
Princip
Allmänt
OM99X77SE.book Page 262 Mond ay, January 18, 2021 4:48 PM

263
3
3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
Systemet styrs med följande senso-
rer:
• Bakre radarsensorer på sidorna.
För ytterligare information:
Sensorer i bilen, se sidan 50. 1
Tryck på knappen för par-
keringsassistans.
2 Luta kontrollreglaget åt vänster.
3 ”Settings”
4 ”Cross-traffic alert”
5 ”Cross-traffic alert”
Eller via Toyota Supra Command:
1 ”My vehicle”
2 ”Vehicle settings”
3 ”Parking”
4 ”Cross-traffic alert”
5 ”Cross-traffic alert”
Om systemet aktive rades på infor-
mationsdisplayen slås det automa-
tiskt på så snart parkeringssenso-
rerna eller 360°-monitorn är aktiva
och en växel ilagd.
Systemet slås på baktill när back-
växeln läggs i.
Systemet inaktiveras automatiskt i
följande situationer:
 Om gånghastighet överskrids.
 När en viss sträcka överskrids.
 Vid aktiv parkering med parke-
ringsassistans.
Säkerhetsinformation
VARNING
Systemet befriar inte på något sätt dig
från ditt personliga ansvar för att göra
en korrekt bedömning av siktförhål-
landen och trafiksituationen. Olycks-
risk! Anpassa din körstil till rådande
trafikförhållanden. Läs av trafiksitua-
tionen och ingrip aktivt om situationen
så kräver.
Översikt
Knappar i bilen
Parkeringsassistans, knapp
Sensorer
Slå på/stänga av
Aktivera/inaktivera systemet
Automatisk aktivering
Automatisk inaktivering
OM99X77SE.book Page 263 Mond ay, January 18, 2021 4:48 PM

2643-1. REGLAGE OCH MANÖVERORGAN
Supra Owner's Manual_E (from Nov. '20 Prod.)
Informationsdisplayen visar mot-
svarande display, en ljudsignal hörs
eventuellt och lampan i ytterback-
spegeln blinkar.
Lampan i ytterbackspegeln blinkar
om de bakre sensorerna detekterar
andra fordon medan bilen backas.
I vyn för parkeringssensorer: den
aktuella avgränsade området blin-
kar rött om sensorerna detekterar
fordon. Förutom den visuella displayen
hörs en varningssignal när din egen
bil rör sig i motsvarande riktning.
För ytterligare information:
• Radarsensorer, se sidan 51.
Systemets funktion kan vara
begränsad i följande situationer,
exempelvis:

I tvära kurvor.
 Om de korsande föremålen rör
sig mycket långsamt.
 Om det finns andra föremål i
synfältet för sensorerna som döl-
jer den korsande trafiken.
Va r n i n g
Allmänt
Lampa i ytterbackspegeln
Display i vyn för
parkeringssensorer
Ljudvarning
Systemets begränsningar
Systembegränsningar
i sensorerna
Funktionsbegränsningar
OM99X77SE.book Page 264 Mond ay, January 18, 2021 4:48 PM
