2021 TOYOTA C-HR Návod na použití (in Czech)

6636-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
6
Údržba a péče
■Osvětlení registrační značky
Otevřete zadní dveře a vyjmě-
te kryt.
Abyste zabránili poškození vozidla,
obalte plochý šroubovák páskou.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3
4

6646-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
■Zadní mlhové světlo (typ se žárovkou)
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3

6656-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
6
Údržba a péče
■Boční směrová světla
Zasuňte plochý šroubovák
a uvolněte západku krytu vněj-
šího zpětného zrcátka.
Abyste zabránili poškození vozidla,
obalte plochý šroubovák páskou.
Uvolněte západky krytu po
celém obvodu.
Uvolněte západku ve spodní
části krytu a pak kryt vyjměte.
1
Zá-
O
P

6666-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
Zasuňte plochý šroubovák
a vyjměte čočku směrem ven.
Vyjměte patici z tělesa bočního
směrového světla.
Vyjměte žárovku.
Vyměňte žárovku a nasaďte
patici do tělesa bočního smě-
rového světla.
Zarovnejte výstupky patice s vy-
bráním tělesa bočního směrového
světla.
4
5
6
7

6676-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
6
Údržba a péče
Nasaďte čočku.
Zasuňte západku čočky.
Připevněte čočku.
Upravte kabelový svazek na
zadní straně čočky.
Zasuňte západku krytu.
Připevněte západku ve spodní
části krytu.
8
9
10

6686-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
Připevněte západky krytu po
celém obvodu.
Nakonec se ujistěte, že je vnější
západka bezpečně nasazena.
■Výměna následujících žárovek
Pokud je některé z níže uvedenýc h světel vadné, nechte ho vyměnit
u kterékoliv autorizovaného prode jce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
● Světlomety
● Přední obrysová světla/světla pro denní svícení
● Přední směrová světla (vozidla s LED)
● Přední mlhová světla (vozidla s LED)
● Brzdová/koncová světla (vozidla s LED)
● Zadní směrová světla (vozidla s LED)
● Couvací světla (vozidla s LED)
● Zadní mlhové světlo (vozidla s LED)
● Třetí brzdové světlo
● Osvětlení vnějšího zrcátka (je-li ve výbavě)
11

6696-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
6
Údržba a péče
■Žárovky v LED světlech
Následující světla se skládají z mnoha LED diod. Pokud je někte ré z LED
světel vadné, zavezte vozidlo ke kterémukoliv autorizovanému pr odejci nebo
do servisu Toyota, nebo do kteréhokoliv spolehlivého servisu.
● Světlomety
● Přední obrysová světla/světla pro denní svícení
● Přední směrová světla (vozidla s LED)
● Přední mlhová světla (vozidla s LED)
● Brzdová/koncová světla (vozidla s LED)
● Zadní směrová světla (vozidla s LED)
● Couvací světla (vozidla s LED)
● Zadní mlhové světlo (vozidla s LED)
● Třetí brzdové světlo
● Osvětlení vnějšího zrcátka (je-li ve výbavě)
■ Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu.
V následujících situacích kontaktujte pro více informací kteréh okoliv autorizo-
vaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
● Uvnitř světel se tvoří velké kapky vody.
● Uvnitř světlometu se hromadí voda.
■ Když měníte žárovky
 S. 654

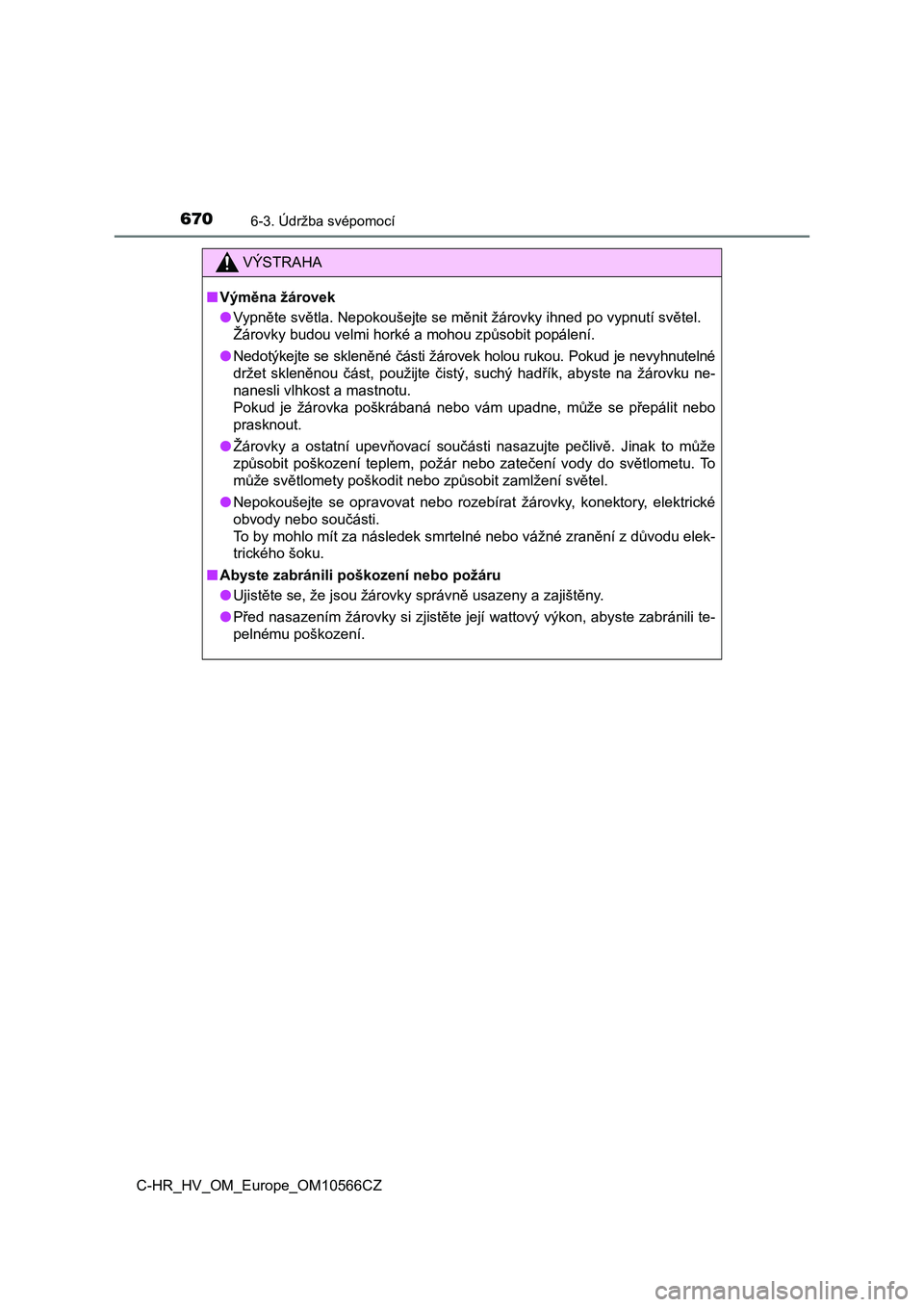

6706-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
VÝSTRAHA
■Výměna žárovek
● Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
● Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutelné
držet skleněnou část, použijte čistý, suchý hadřík, abyste na ž árovku ne-
nanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit n ebo
prasknout.
● Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlome tu. To
může světlomety poškodit nebo způsobit zamlžení světel.
● Nepokoušejte se opravovat nebo rozebírat žárovky, konektory, elektrické
obvody nebo součásti.
To by mohlo mít za následek smrtelné nebo vážné zranění z důvod u elek-
trického šoku.
■ Abyste zabránili poškození nebo požáru
● Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
● Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili te-
pelnému poškození.
