2021 TOYOTA C-HR Návod na použití (in Czech)

4954-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10566CZ
Tabulka asistenčních režimů a funkcí systému jednoduchého
inteligentního parkovacího asistenta
Režim asistenceTy p
parkováníPřehled funkcíViz strana
Asistenční režim
podélného parkování
Podélné
parkování
Je poskytováno navádění
pro detekci určeného
parkovacího místa a do-
sažení polohy, ze které
začnete couvat. Asistence
je poskytována od oka-
mžiku, kdy vozidlo začne
couvat, dokud nedosáhne
určeného parkovacího
místa.S. 501
Asistenční režim
vyjetí z podélného
parkováníVyjetí z podél-
ného parkování
Asistence je zahájena
poté, co bylo vozidlo po-
délně zaparkováno. Asis-
tence je poskytována pro
navádění vozidla z par-
kovacího místa do polohy,
ze které může vozidlo
odjet.
S. 508
Režim kolmého asi-
stenčního parkování
(s funkcí navádění
dopředu)
Kolmé
parkování
Asistence je zahájena
poté, co vozidlo zastaví
před určeným parkovacím
místem a je poskytována
pro zacouvání na parko-
vací místo, včetně navá-
dění do polohy, ze které
začnete couvat.
S. 514

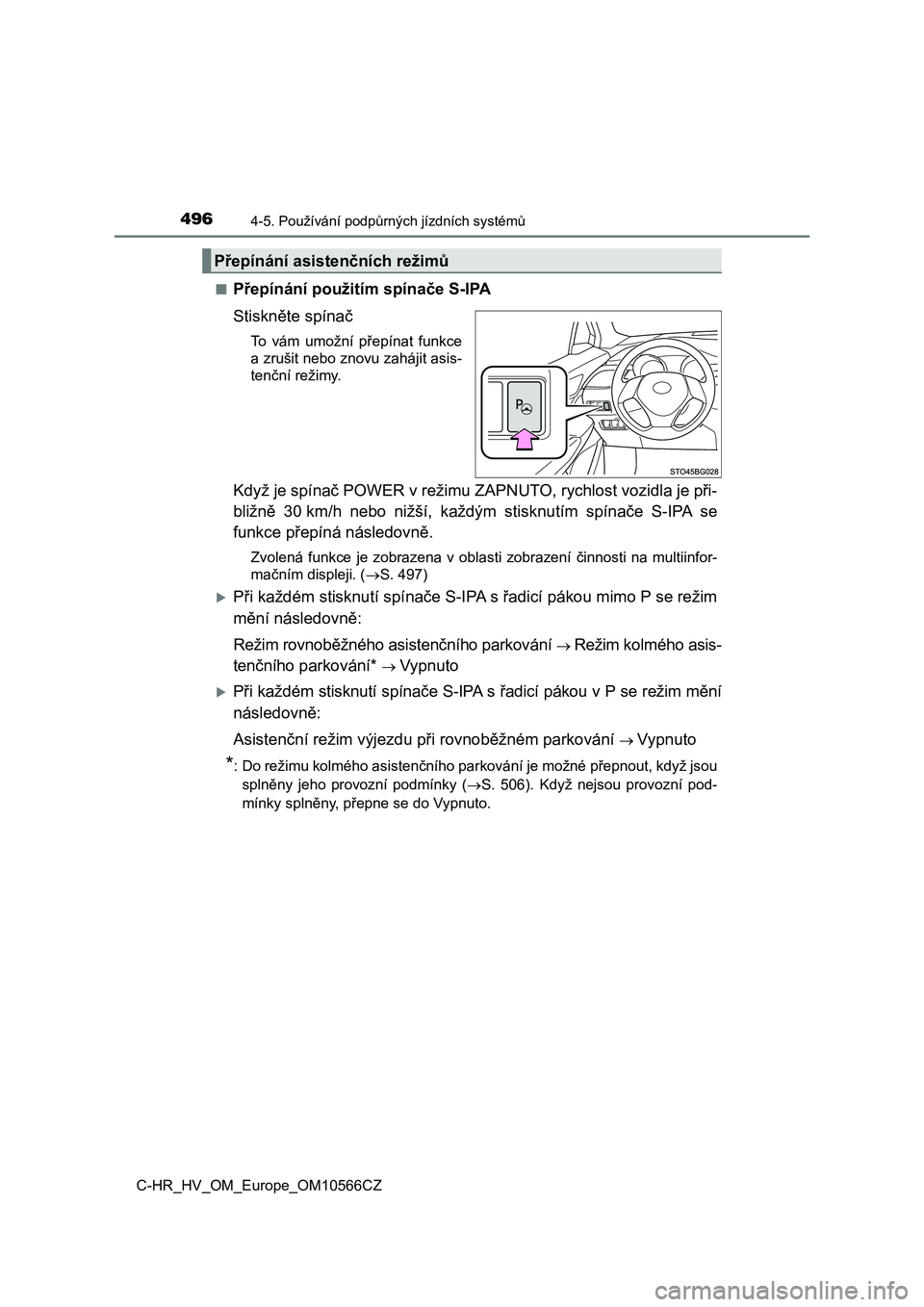

4964-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10566CZ
■Přepínání použitím spínače S-IPA
Stiskněte spínač
To vám umožní přepínat funkce
a zrušit nebo znovu zahájit asis-
tenční režimy.
Když je spínač POWER v režimu Z APNUTO, rychlost vozidla je při-
bližně 30 km/h nebo nižší, každým stisknutím spínače S-IPA se
funkce přepíná následovně.
Zvolená funkce je zobrazena v oblasti zobrazení činnosti na mul tiinfor-
mačním displeji. ( S. 497)
Při každém stisknutí spínače S-IPA s řadicí pákou mimo P se režim
mění následovně:
Režim rovnoběžného asistenčního parkování Režim kolmého asis-
tenčního parkování* Vypnuto
Při každém stisknutí spínače S-IPA s řadicí pákou v P se režim mění
následovně:
Asistenční režim výjezdu př i rovnoběžném parkování Vypnuto
*: Do režimu kolmého asistenčního parkování je možné přepnout, když jsou
splněny jeho provozní podmínky ( S. 506). Když nejsou provozní pod-
mínky splněny, přepne se do Vypnuto.
Přepínání asistenčních režimů

4974-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10566CZ
Obrazovka navádění je zobrazena na multiinformačním displeji.
Oblast zobraz ení činnosti
Zobrazuje provozní stav systému
jednoduchého inteligentního parko-
vacího asistenta.
Zobrazení STOP
Když se rozsvítí, sešlápněte brzdový
pedál a ihned vozidlo zastavte.
Indikátor úrovně asistence
Zobrazuje ukazatel úrovně do polohy zastavení vozidla/polohy, v e které
asistence končí.
Ikona spínače S-IPA
Zobrazí se, když může být asistenční režim přepnut a systém můž e být vy-
pnut nebo zapnut použitím spínače S-IPA.
Zobrazení automatick ého ovládání volantu
Zobrazí se, když je prováděno automatické ovládání volantu.
Zobrazení parkovacího asistenta/zobrazení polohy dveří (otevřeny/
zavřeny) S. 453
Zobrazení pokynů
Postupujte podle instrukcí na displeji a proveďte naznačené čin nosti.
Jako příklad ukazuje obrázek zobrazení, kde je nutné sešlápnout brzdový
pedál, abyste ovládali rychlost vozidla a abyste kontrolovali b ezpečnost
okolí.
Obrazovka navádění

4984-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10566CZ
Asistenční režim bude zrušen nebo zastaven v následujících případech.
Asistence bude zrušena, když
●Ochranná funkce teploty systému je v činnosti
●Dojde k poruše systému
●Systém vyhodnotí, že parkovací prostředí není vhodné pro po-
kračování asistence
Když je asistence zrušena, uchopte pevně volant, sešlápněte brz-
dový pedál a vozidlo zastavte.
Začněte znovu od začátku, protože systém už bude zrušen. Když
pokračujete v parkování manuálně, ovládejte volant jako normálně.
Asistence bude zastavena, když
●Je ovládán volant
●Rychlost vozidla během asistence přesáhne 7 km/h
●Systém PKSB (Brzdění při parkování) je v činnosti (je-li ve výbavě)
Když je asistence zastavena, může být obnovena, když budete po-
stupovat podle pokynů zobrazených na obrazovce.
Zrušení nebo zastavení asistenčního režimu

4994-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10566CZ
■Systém PKSB (Brzdění při parkování) při činnosti systému jednoduché-
ho inteligentního parkovací ho asistenta (je-li ve výbavě)
Když je systém jednoduchého inteligentního parkovacího asistent a v činnosti,
pokud systém detekuje překážku, která by mohla způsobit kolizi, ovládání
omezení výkonu hybridního systému a ovládání brzd PKSB (Brzdění při par-
kování) se uvede v činnost nezávisle na tom, zda je systém PKSB (Brzdění
při parkování) zapnut nebo vypnut. ( S. 471)
● Poté, co je PKSB (Brzda usnadňující parkování) v činnosti, činnost systému
jednoduchého inteligentního parkovacího asistenta je dočasně za stavena
a činnost systému PKSB (Brzda usnadňující parkování) je indiková na na
multiinformačním displeji. ( S. 472)
● Když je činnost systému jednoduchého inteligentního parkovacího asistenta
zastavena 3krát pomocí činnosti PKSB (Brzda usnadňující parkování), systém
jednoduchého inteligentního parkovacího asistenta bude zrušen.
● Jakmile bude systém jednoduchého inteligentního parkovacího asistenta
dostupný po činnosti PKSB (Brzda usnadňující parkování), na mul tiinfor-
mačním displeji se zobrazí výzva k přeřazení. Činnost systému j ednoduchého
inteligentního parkovacího asistenta může být obnovena přeřazen ím podle
výzvy na multiinformačním displeji a opětovným stisknutím spína če S-IPA
( S. 496).
■ Přeřazení při činnosti systému jednoduchého inteligentního parkovacího
asistenta
Pokud systém vyhodnotí, že řidič má v úmyslu jet dopředu nebo d ozadu, asi-
stence bude pokračovat, i když řidič přeřadil předtím, než k to mu byl vyzván
systémem. Protože se však ovládání řidičem liší od pokynů posky tovaných
systémem, počet otočných manévrů se může zvýšit.

5004-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10566CZ■Indikátor S-IPA uvnitř přístroje (S. 159)
Tento indikátor se zobrazí, když je prováděno automatické ovládání volantu
pomocí systému jednoduchého inteligentního parkovacího asistenta. Poté,
co ovládání skončí, indikátor krátkou dobu bliká a pak zhasne.
■Vyskakovací okno parkovacího asistenta
Když je systém jednoduchého inteligentního parkovacího asistenta v čin-
nosti, pokud PKSB (Brzdění při parkování) detekuje překážku, zobrazení
parkovacího asistenta automaticky vyskočí na obrazovce navádění (S. 453),
nezávisle na tom, zda je PKSB (Brzdění při parkování) zapnuto nebo vy-
pnuto. (S. 471)
■Pokud rychlost vozidla má právě překročit nejvyšší dovolenou rychlost
během asistence
Bude znít bzučák a zobrazí se hlášení signalizující, že rychlost vozidla
může překročit nejvyšší provozní dovolenou rychlost. Když se toto hlášení
zobrazí, ihned sešlápněte brzdový pedál, abyste zpomalili. Pokud vozidlo
pokračuje ve zrychlování, asistence bude zrušena, když rychlost vozidla
překročí určitou rychlost. (S. 524)

5014-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10566CZ
■Přehled funkcí
Pokud může být parkovací místo detekováno, budete naváděni
vpřed, až dosáhnete polohy zahájení asistence, a pak může být p ou-
žit asistenční režim podélného par kování. Kromě toho, v závislosti
na parkovacím místě a dalších po dmínkách, je také poskytována ví-
cenásobná zatáčecí manévrovací asistence, pokud je to nutné.
Pokračujte s vozidlem v pohy-
bu vpřed rovnoběžně s obrub-
níkem nebo silnicí a zastavte
tak, aby střed cílového parko-
vacího místa byl téměř kolmo
k vozidlu. Pak 1krát stiskněte
spínač S-IPA, abyste zvolili
asistenční režim podélného
parkování.
Jeďte rovně vpřed rovnoběž-
ně se silnicí nebo obrubníkem
tak, aby bylo detekováno par-
kovací místo.
Zazní zvuk a ukáže se zobra-
zení, aby vám oznámily, kdy
vozidlo dosáhne polohy, ze
které může být použita asisten-
ce zahájením couvání, a pak,
když je přeřazena řadicí páka
podle pokynů poskytovaných
systémem, se zahájí automa-
tické ovládání volantu.
Pokud jsou detekované parkovací místo nebo šířka silnice (vzdál enost
k okraji silnice naproti parkovacímu místu) úzké, nebo pokud jso u před
vozidlem překážky, navádění nebude poskytnuto.
Jak zaparkovat podélně (asisten ční režim podélného parkování)

5024-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10566CZ
Parkování je dokončeno.
Tím je asistenční režim dokončen.
V závislosti na stavu parkovacího místa, navádění do výchozích míst
pro pohyb vpřed a couvání, stejně jako automatické ovládání vol antu,
jsou opakovány, kdykoliv je nutná vícenásobná zatáčecí manévrov ací
asistence dle kroku 3 od okamžiku, kdy vozidlo začne couvat, až do
doby, kdy je parkování dokončeno.
■Parkování
Zastavte tak, aby střed cílové-
ho parkovacího místa byl té-
měř kolmo k vozidlu.
Pak stiskněte 1krát spínač S-IPA
a zkontrolujte, zda se zobra-
zení na multiinformačním dis-
pleji přepnulo na "Podél. park.".
● Při každém stisknutí spína-
če S-IPA se režim přepne.
(S. 496)
● Když je rychlost vozidla při-
bližně 30 km/h nebo vyšší,
stisknutím spínače S-IPA
se obrazovka nepřepne na
zobrazení "Podélné parko-
vání".
