2021 PEUGEOT 508 Upute Za Rukovanje (in Croatian)

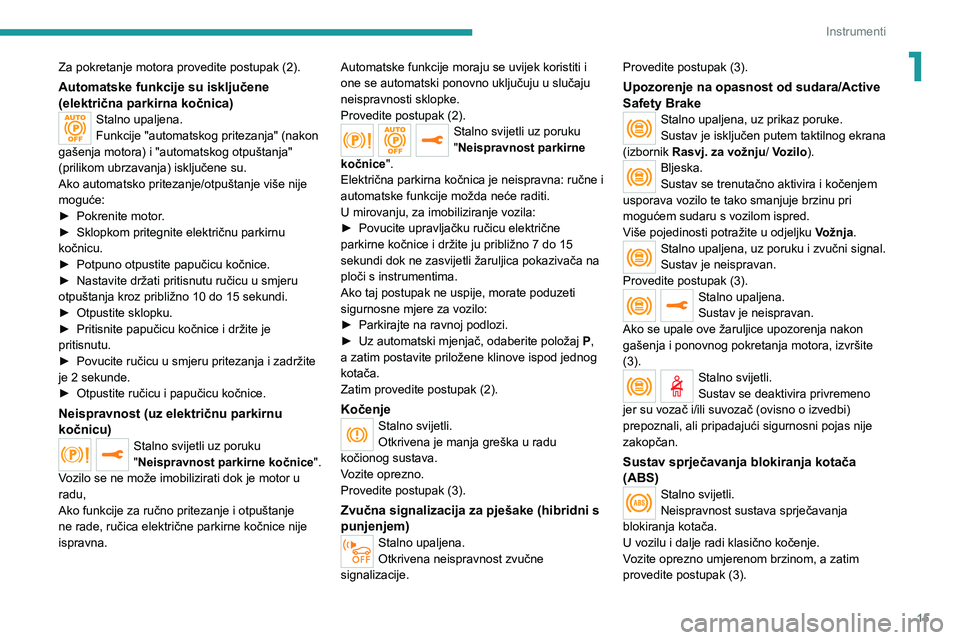

15
Instrumenti
1Za pokretanje motora provedite postupak (2).
Automatske funkcije su isključene
(električna parkirna kočnica)
Stalno upaljena.
Funkcije "automatskog pritezanja" (nakon
gašenja motora) i "automatskog otpuštanja"
(prilikom ubrzavanja) isključene su.
Ako automatsko pritezanje/otpuštanje više nije
moguće:
►

Pokrenite motor
.
►

Sklopkom pritegnite električnu parkirnu
kočnicu.
►


Potpuno otpustite papučicu kočnice.
►


Nastavite držati pritisnutu ručicu u smjeru
otpuštanja kroz približno 10 do 15 sekundi.
►


Otpustite sklopku.
►


Pritisnite papučicu kočnice i držite je
pritisnutu.
►


Povucite ručicu u smjeru pritezanja i zadržite
je 2 sekunde.
►


Otpustite ručicu i papučicu kočnice.
Neispravnost (uz električnu parkirnu
kočnicu)
Stalno svijetli uz poruku
"Neispravnost parkirne kočnice".
Vozilo se ne može imobilizirati dok je motor u
radu,
Ako funkcije za ručno pritezanje i otpuštanje
ne rade, ručica električne parkirne kočnice nije
ispravna. Automatske funkcije moraju se uvijek koristiti i
one se automatski ponovno uključuju u slučaju
neispravnosti sklopke.
Provedite postupak (2).
Stalno svijetli uz poruku
"Neispravnost parkirne
kočnice".
Električna parkirna kočnica je neispravna: ručne i
automatske funkcije možda neće raditi.
U mirovanju, za imobiliziranje vozila:
►

Povucite upravljačku ručicu električne
parkirne kočnice i držite ju približno 7 do 15
sekundi dok ne zasvijetli žaruljica pokazivača na
ploči s instrumentima.
Ako taj postupak ne uspije, morate poduzeti
sigurnosne mjere za vozilo:
►


Parkirajte na ravnoj podlozi.
►


Uz automatski mjenjač, odaberite položaj P

,
a zatim postavite priložene klinove ispod jednog
kotača.
Zatim provedite postupak (2).
KočenjeStalno svijetli.
Otkrivena je manja greška u radu
kočionog sustava.
Vozite oprezno.
Provedite postupak (3).
Zvučna signalizacija za pješake (hibridni s
punjenjem)
Stalno upaljena.
Otkrivena neispravnost zvučne
signalizacije. Provedite postupak (3).
Upozorenje na opasnost od sudara/Active
Safety Brake
Stalno upaljena, uz prikaz poruke.
Sustav je isključen putem taktilnog ekrana
(izbornik Rasvj. za vožnju/ Vozilo ).
Bljeska.
Sustav se trenutačno aktivira i kočenjem
usporava vozilo te tako smanjuje brzinu pri
mogućem sudaru s vozilom ispred.
Više pojedinosti potražite u odjeljku Vožnja.
Stalno upaljena, uz poruku i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Stalno upaljena.
Sustav je neispravan.
Ako se upale ove žaruljice upozorenja nakon
gašenja i ponovnog pokretanja motora, izvršite
(3).
Stalno svijetli.
Sustav se deaktivira privremeno
jer su vozač i/ili suvozač (ovisno o izvedbi)
prepoznali, ali pripadajući sigurnosni pojas nije
zakopčan.
Sustav sprječavanja blokiranja kotača
(ABS)
Stalno svijetli.
Neispravnost sustava sprječavanja
blokiranja kotača.
U vozilu i dalje radi klasično kočenje.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).

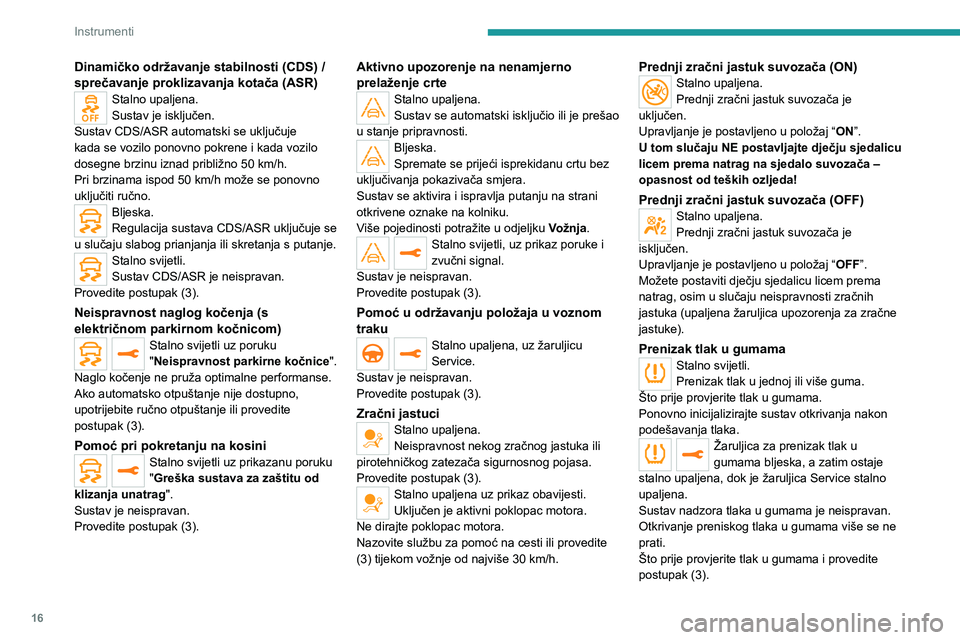

16
Instrumenti
Dinamičko održavanje stabilnosti (CDS) /
sprečavanje proklizavanja kotača (ASR)
Stalno upaljena.
Sustav je isključen.
Sustav CDS/ASR automatski se uključuje
kada se vozilo ponovno pokrene i kada vozilo
dosegne brzinu iznad približno 50 km/h.
Pri brzinama ispod 50
km/h može se ponovno
uključiti ručno.
Bljeska.
Regulacija sustava CDS/ASR uključuje se
u slučaju slabog prianjanja ili skretanja s putanje.
Stalno svijetli.
Sustav CDS/ASR je neispravan.
Provedite postupak (3).
Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno svijetli uz poruku
"Neispravnost parkirne kočnice".
Naglo kočenje ne pruža optimalne performanse.
Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku
"Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan.
Provedite postupak (3).
Aktivno upozorenje na nenamjerno
prelaženje crte
Stalno upaljena.
Sustav se automatski isključio ili je prešao
u stanje pripravnosti.
Bljeska.
Spremate se prijeći isprekidanu crtu bez
uključivanja pokazivača smjera.
Sustav se aktivira i ispravlja putanju na strani
otkrivene oznake na kolniku.
Više pojedinosti potražite u odjeljku Vožnja.
Stalno svijetli, uz prikaz poruke i
zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Pomoć u održavanju položaja u voznom
traku
Stalno upaljena, uz žaruljicu
Service.
Sustav je neispravan.
Provedite postupak (3).
Zračni jastuci
Stalno upaljena.
Neispravnost nekog zračnog jastuka ili
pirotehničkog zatezača sigurnosnog pojasa.
Provedite postupak (3).
Stalno upaljena uz prikaz obavijesti.
Uključen je aktivni poklopac motora.
Ne dirajte poklopac motora.
Nazovite službu za pomoć na cesti ili provedite
(3) tijekom vožnje od najviše 30 km/h.
Prednji zračni jastuk suvozača (ON)Stalno upaljena.
Prednji zračni jastuk suvozača je
uključen.
Upravljanje je postavljeno u položaj “ ON”.
U tom slučaju NE postavljajte dječju sjedalicu
licem prema natrag na sjedalo suvozača –
opasnost od teških ozljeda!
Prednji zračni jastuk suvozača (OFF)Stalno upaljena.
Prednji zračni jastuk suvozača je
isključen.
Upravljanje je postavljeno u položaj “ OFF”.
Možete postaviti dječju sjedalicu licem prema
natrag, osim u slučaju neispravnosti zračnih
jastuka (upaljena žaruljica upozorenja za zračne
jastuke).
Prenizak tlak u gumamaStalno svijetli.
Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Ponovno inicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u
gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno
upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.
Što prije provjerite tlak u gumama i provedite
postupak (3).

17
Instrumenti
1Pomoć pri parkiranjuStalno upaljena, uz poruku na zaslonu i
zvučni signal.
Sustav je isključen.
Stalno svijetli, uz još servisnu
žaruljicu, poruku i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Stop & StartStalno upaljena, uz prikaz poruke.
Sustav Stop & Start isključen je ručno.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu.
Pritisnite tipku kako biste ponovo aktivirali Stop
& Start.
Stalno upaljena.
Sustav Stop & Start isključen je
automatski.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu ako je temperatura:
–

ispod 0 °C.
–


iznad +35 °C.
V

iše pojedinosti potražite u odjeljku Vožnja.
Nakon bljeskanja svijetli neprekinuto, uz
popratnu poruku.
Sustav je neispravan.
Provedite postupak (3).
Night VisionStalno svijetli.
Funkcija je uključena, ali se vozilo kreće
prebrzo ili su vanjski uvjeti temperature izvan
radnog područja. Prikaz je dostupan u načinu rada
Noćno
gledanje, ali sustav ne daje upozorenje.
Više podataka možete naći u odjeljku Rasvjeta
i vidljivost .
Automatsko prebacivanje dugih svjetalaStalno upaljena, uz zvučni signal i poruku.
Otkrivena je neispravnost funkcije ili
kamere.
Provedite postupak (2).
Stražnja svjetla za magluStalno svijetli.
Svjetla su upaljena.
Zelene žaruljice
Stop & Start
Stalno upaljena.
Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno bljeska.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Više pojedinosti potražite u odjeljku Vožnja.
Vozilo spremno za vožnju (hibridni s
punjenjem)
Stalno upaljena, uz zvučni signal prilikom
uključivanja.
Vozilo je spremno za vožnju.
Žaruljica pokazivača se gasi nakon postizanja
brzine od približno 5
km/h, a ponovno se pali
nakon zaustavljanja vozila. Žaruljica će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Park Assist ili Full Park AssistStalno upaljena.
Funkcija je uključena.
Više pojedinosti potražite u odjeljku Vožnja.
Pomoć u održavanju položaja u voznom
traku
Stalno upaljena.
Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je u radu.
Više pojedinosti potražite u odjeljku Vožnja.
Automatski rad brisačaStalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
Night VisionStalno upaljena.
(siva)
Funkcija je aktivirana, ali nije dostupna.
Stalno svijetli.
Funkcija je uključena.
Svi su uvjeti zadovoljeni: sustav je u radu.
Više podataka možete naći u odjeljku Rasvjeta
i vidljivost .
Pokazivači smjeraBljeska, uz zvučni signal.
Pokazivači smjera su uključeni.
Pozicijska svjetlaStalno upaljeno.
Svjetla su upaljena.

18
Instrumenti

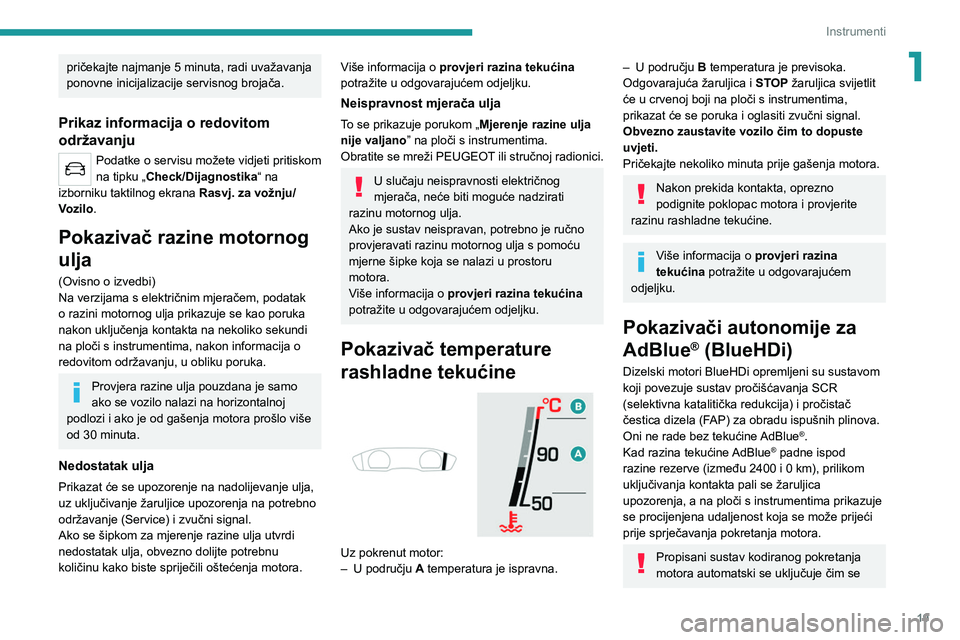

pričekajte najmanje 5 minuta, radi uvažavanja
ponovne inicijalizacije servisnog brojača.
Prikaz informacija o redovitom
održavanju
Podatke o servisu možete vidjeti pritiskom
na tipku „Check/Dijagnostika“ na
izborniku taktilnog ekrana Rasvj. za vožnju/
Vozilo .
Pokazivač razine motornog
ulja
(Ovisno o izvedbi)
Na verzijama s električnim mjeračem, podatak
o razini motornog ulja prikazuje se kao poruka
nakon uključenja kontakta na nekoliko sekundi
na ploči s instrumentima, nakon informacija o
redovitom održavanju, u obliku poruka.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora prošlo više
od 30 minuta.
Nedostatak ulja
Prikazat će se upozorenje na nadolijevanje ulja,
uz uključivanje žaruljice upozorenja na potrebno
održavanje (Service) i zvučni signal.
Ako se šipkom za mjerenje razine ulja utvrdi
nedostatak ulja, obvezno dolijte potrebnu
količinu kako biste spriječili oštećenja motora.
Kratka svjetlaStalno svijetli.
Svjetla su upaljena.
Automatsko prebacivanje dugih svjetalaStalno upaljena.
Funkcija je uključena preko
taktilnog ekrana (izbornik Rasvj. za
vožnju/Vozilo ).
Sklopka svjetala je u položaju "AUTO".
Više podataka možete naći u odjeljku Rasvjeta
i vidljivost .
Plave žaruljice
Duga svjetla
Stalno svijetli.
Svjetla su upaljena.
Crno-bijele žaruljice upozorenja
Automatski mjenjač ili električni
automatski mjenjač (e-EAT8), (hibrid s
punjenjem)
Stalno upaljena.
Automatski mjenjač je zaključan.
Za otključavanje morate pritisnuti tipku Unlock.
eSaveFunkcija (hibridni s punjenjem)Fiksno, uz rezervirani električni opseg.
Aktivirana je funkcija eSave.
Pokazivači
Servisni brojač
Podaci o održavanju izražavaju se u udaljenosti
(milje ili kilometri) i vremenu (mjeseci ili dani).
Upozorenje se izdaje bez obzira na to koji od
dva uvjeta se ispuni prvi.
Na ploči s instrumentima prikazuju se podaci o
održavaju. Ovisno o izvedbi vozila:
–

Linija na prikazu putomjera pokazuje preostalu
udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak "-".
–


Poruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period do
narednog održavanja ili da je rok za održavanje
prekoračen.
Prikazana vrijednost računa se prema
prijeđenoj udaljenosti i vremenu koje je
prošlo od posljednjeg održavanja.
Upozorenje se može uključiti i kada se približi
naredno održavanje.
Servisni ključPrivremeno upaljeno nakon uključivanja
kontakta.
Do sljedećeg servisa ostalo je između 620 i 1860
milja (1000 i 3000 km).
Stalno, nakon uključivanja kontakta.
Do narednog održavanja preostaje manje
od 1000 km.
Uskoro dajte vozilo na održavanje.
Servisni ključ bljeskaTreperi zatim stalno, nakon uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi, uz
žaruljicu za servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
Ako ste sami održavali vozilo:
►

Isključite kontakt.



► Držite pritisnutu tipku na vrhu sklopke
svjetala.
►

Bez pritiskanja papučice kočnice, jednom
pritisnite tipku ST

ART/STOP; prikazuje se
privremeni prozor i započinje odbrojavanje.
►

Kad je na ekranu prikazano =0, otpustite
tipku vrha sklopke svjetala; sličica ključa nestaje
s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i

19
Instrumenti
1pričekajte najmanje 5 minuta, radi uvažavanja
ponovne inicijalizacije servisnog brojača.
Prikaz informacija o redovitom
održavanju
Podatke o servisu možete vidjeti pritiskom
na tipku „Check/Dijagnostika“ na
izborniku taktilnog ekrana Rasvj. za vožnju/
Vozilo .
Pokazivač razine motornog
ulja
(Ovisno o izvedbi)
Na verzijama s električnim mjeračem, podatak
o razini motornog ulja prikazuje se kao poruka
nakon uključenja kontakta na nekoliko sekundi
na ploči s instrumentima, nakon informacija o
redovitom održavanju, u obliku poruka.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora prošlo više
od 30 minuta.
Nedostatak ulja
Prikazat će se upozorenje na nadolijevanje ulja,
uz uključivanje žaruljice upozorenja na potrebno
održavanje (Service) i zvučni signal.
Ako se šipkom za mjerenje razine ulja utvrdi
nedostatak ulja, obvezno dolijte potrebnu
količinu kako biste spriječili oštećenja motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Neispravnost mjerača ulja
To se prikazuje porukom „ Mjerenje razine ulja
nije valjano ” na ploči s instrumentima.
Obratite se mreži PEUGEOT ili stručnoj radionici.
U slučaju neispravnosti električnog
mjerača, neće biti moguće nadzirati
razinu motornog ulja.
Ako je sustav neispravan, potrebno je ručno
provjeravati razinu motornog ulja s pomoću
mjerne šipke koja se nalazi u prostoru
motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Pokazivač temperature
rashladne tekućine


Uz pokrenut motor:
– U području A
temperatura je ispravna.
– U području B temperatura je previsoka.
Odgovarajuća žaruljica i STOP žaruljica svijetlit
će u crvenoj boji na ploči s instrumentima,
prikazat će se poruka i oglasiti zvučni signal.
Obvezno zaustavite vozilo čim to dopuste
uvjeti.
Pričekajte nekoliko minuta prije gašenja motora.
Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivači autonomije za
AdBlue
® (BlueHDi)
Dizelski motori BlueHDi opremljeni su sustavom
koji povezuje sustav pročišćavanja SCR
(selektivna katalitička redukcija) i pročistač
čestica dizela (FAP) za obradu ispušnih plinova.
Oni ne rade bez tekućine AdBlue
®.
Kad razina tekućine AdBlue® padne ispod
razine rezerve (između 2400 i 0 km), prilikom
uključivanja kontakta pali se žaruljica
upozorenja, a na ploči s instrumentima prikazuje
se procijenjena udaljenost koja se može prijeći
prije sprječavanja pokretanja motora.
Propisani sustav kodiranog pokretanja
motora automatski se uključuje čim se

20
Instrumenti
Možete prijeći još 1100 km do uključivanja
sustava sprječavanja pokretanja motora.
Dajte provjeriti u mreži PEUGEOT ili
stručnoj radionici.
Onemogućeno pokretanje
Prilikom svakog uključivanja kontakta prikazuje
se poruka „Greška sustava pročišćavanja:
pokretanje onemogućeno“.
Ponovno pokretanje motora
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Pokazivač snage (hibridni s
punjenjem)
Pokazivač snage u stvarnom vremenu prikazuje
koliku snagu vozilo zahtijeva.
Postoje 3 zone:


LVSUD]QLVSUH\
PQLN$G%OXH

21
Instrumenti
1Možete prijeći još 1100 km do uključivanja
sustava sprječavanja pokretanja motora.
Dajte provjeriti u mreži PEUGEOT ili
stručnoj radionici.
Onemogućeno pokretanje
Prilikom svakog uključivanja kontakta prikazuje
se poruka „Greška sustava pročišćavanja:
pokretanje onemogućeno “.
Ponovno pokretanje motora
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Pokazivač snage (hibridni s
punjenjem)
Pokazivač snage u stvarnom vremenu prikazuje
koliku snagu vozilo zahtijeva.
Postoje 3 zone:


POWER Visoka potražnja za snagom, koriste se kombinirane mogućnosti
benzinskog i elektromotora ili više
njih (ovisno o izvedbi).
Klizač se nalazi u ovoj zoni tijekom
dinamičnijih faza vožnje kada se traže
veće razine performansi.
ECO Optimalno korištenje energije (s unutrašnjim sagorijevanjem ili
električni).
Klizač se nalazi u ovoj zoni za vrijeme
vožnje na električno napajanje i kada
se benzinski motor koristi optimalno,
a oboje se može postići prilagođenim
stilom vožnje.
Simbol označava graničnu vrijednost
na kojoj će doći do ponovnog
pokretanja benzinskog motora.
Vozač u tom slučaju može regulirati
ubrzavanje kako bi ostao u načinu
električne vožnje.
CHARGE Obnavljanje energije za djelomično punjenje pogonskog akumulatora.
Klizač se u ovoj zoni nalazi tijekom
usporavanja: podizanja stopala s
papučice gasa ili kočenja.Pokazivač razine
napunjenosti (hibridni s
punjenjem)


Razina napunjenosti pogonskog akumulatora i
preostala autonomija u načinu električne vožnje
trajno su prikazani kada je vozilo uključeno.
Prikazani doseg ovisi o načinu upotrebe
vozila (vrsti vožnje i brzini), vanjskoj
temperaturi i odabranoj opremi za komfor.
Ručni test
Ova funkcija omogućuje provjeru određenih
pokazivača i prikaz popisa upozorenja.
Pristup omogućen pomoću tipke "Check /
Dijagnostika" i izborniku na taktilnom
ekranu Rasvj. za vožnju / Vozilo.
Na ploči s instrumentima prikazat će se sljedeći
podaci:
–

Razina motornog ulja.
–


Rok za održavanje.

22
Instrumenti




► Pritiskom na tipku na vrhu sklopke brisača na
ekranu se prikazuju pojedine kartice:
– Trenutni podaci:
• Ukupni doseg vožnje (Benzinski ili Dizel).
• Trenutačna potrošnja (Benzinski ili Dizel).
• Brojač vremena za Stop & Start (Benzinski
ili Dizel).
• Postotak trenutno prijeđenog puta u potpuno
električnom načinu vožnje (Hibridni s
punjenjem).
– Put "1", zatim "2":
• Prosječna brzina.
• Prosječna potrošnja.
• Prijeđena udaljenost.
Poništavanje podataka o
jednom putu
► Kad se prikaže željeni put, pritisnite
tipku na vrhu sklopke brisača dulje od 2
sekunde.
Putovi "1" i "2" neovisni su, ali se upotrebljavaju
na identičan način.
– Tlak u gumama.
– Doseg vožnje povezan sa sustavom AdBlue® i
sustavom (dizelski motor BlueHDi) SCR.
–

Aktivna upozorenja.
Ovi podaci prikazat će se automatski i
nakon svakog uključivanja kontakta.
Ukupni putomjer
Ukupni putomjer mjeri ukupnu udaljenost koju je
vozilo prešlo od prve registracije.
Dok je kontakt uključen, ukupna udaljenost
prikazuje se neprekidno. Prikazuje se tijekom
30 sekundi nakon prekida kontakta. Prikazuje
se nakon otvaranja vrata vozača, nakon
zaključavanja ili otključavanja vozila.
Na putovanjima u inozemstvu možda
ćete morati promijeniti jedinice
udaljenosti (km ili milje): brzina se mora
prikazivati u službenim jedinicama zemlje (km
ili milje).
Jedinica se mijenja u izborniku za
konfiguraciju ekrana; pritom vozilo mora
mirovati.
Reostat za podešavanje
osvijetljenosti
Reostat služi za ručno podešavanje
osvijetljenosti vozačkog mjesta, ovisno o jačini
vanjskog svjetla.
S taktilnim ekranom od 8
inča
► Pritisnite ovu tipku za odabir izbornika
Postavke .
► Odaberite „Svjetlina“.
► Podesite osvijetl jenost pritiskom na
strelice ili pomicanjem kursora.
Postavke se odmah primjenjuju.
►

Pritisnite izvan prozora postavki za izlazak.
Postoji i mogućnost gašenja ekrana:
► Pritisnite ovu tipku za odabir izbornika
Postavke .
► Odaberite „Dark“.
Ekran se potpuno gasi.
►

Ponovno pritisnite zaslon (bilo koji dio
njegove površine) kako biste ga uključili.
S taktilnim ekranom od 10
inča
Dok su uključena pozicijska svjetla:► Pritisnite ovu tipku za odabir izbornika
Postavke .
►

Odaberite „
OPCIJE“.
► Odaberite „Konfiguracija ekrana“.
►

Odaberite karticu " Svjetlina

".
► Podesite svjetlinu zaslona i ploče s
instrumentima strelicama ili pomicanjem
klizača.
► Pritisnite ovu tipku za spremanje i
izlazak.
Postoji i mogućnost gašenja ekrana:
► Pritisnite ovu tipku za odabir izbornika
Postavke .
► Odaberite „Ugasiti ekran“.
Ekran se potpuno gasi.
►

Ponovno pritisnite zaslon (bilo koji dio
njegove površine) kako biste ga uključili.
Putno računalo
Prikazuju se podaci o trenutačnom putu
(autonomija, potrošnja goriva, prosječna brzina
itd.).
Podaci prikazani na ploči s
instrumentima
Nakon odabira načina prikaza „ Osobne post.“
trajno se prikazuju podaci putnog računala.
U ostalim načinima prikaza ti se podaci
privremeno prikazuju u posebnom prozoru
pritiskom na tipku na vrhu sklopke brisača.
Prikazivanje različitih kartica
