2021 PEUGEOT 508 Upute Za Rukovanje (in Croatian)

143
Vožnja

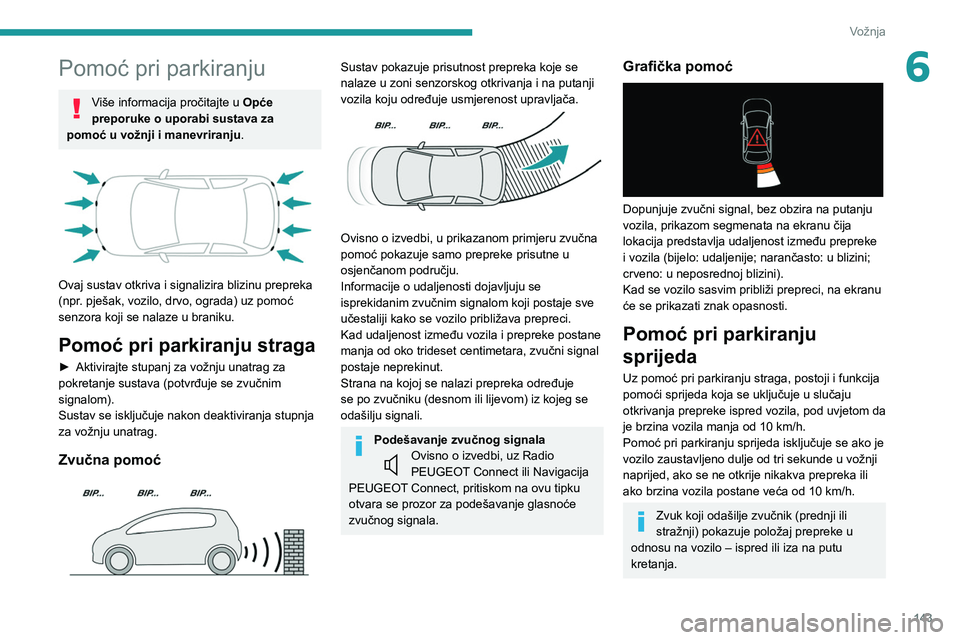

6Pomoć pri parkiranju
Više informacija pročitajte u Opće
preporuke o uporabi sustava za
pomoć u vožnji i manevriranju .


Ovaj sustav otkriva i signalizira blizinu prepreka
(npr.
pješak, vozilo, drvo, ograda) uz pomoć
senzora koji se nalaze u braniku.
Pomoć pri parkiranju straga
► Aktivirajte stupanj za vožnju unatrag za
pokretanje sustava (potvrđuje se zvučnim
signalom).
Sustav se isključuje nakon deaktiviranja stupnja
za vožnju unatrag.
Zvučna pomoć

Sustav pokazuje prisutnost prepreka koje se
nalaze u zoni senzorskog otkrivanja i na putanji
vozila koju određuje usmjerenost upravljača.


Ovisno o izvedbi, u prikazanom primjeru zvučna
pomoć pokazuje samo prepreke prisutne u
osjenčanom području.
Informacije o udaljenosti dojavljuju se
isprekidanim zvučnim signalom koji postaje sve
učestaliji kako se vozilo približava prepreci.
Kad udaljenost između vozila i prepreke postane
manja od oko trideset centimetara, zvučni signal
postaje neprekinut.
Strana na kojoj se nalazi prepreka određuje
se po zvučniku (desnom ili lijevom) iz kojeg se
odašilju signali.
Podešavanje zvučnog signalaOvisno o izvedbi, uz Radio
PEUGEOT Connect ili Navigacija
PEUGEOT Connect, pritiskom na ovu tipku
otvara se prozor za podešavanje glasnoće
zvučnog signala.
Grafička pomoć

Dopunjuje zvučni signal, bez obzira na putanju
vozila, prikazom segmenata na ekranu čija
lokacija predstavlja udaljenost između prepreke
i vozila (bijelo: udaljenije; narančasto: u blizini;
crveno: u neposrednoj blizini).
Kad se vozilo sasvim približi prepreci, na ekranu
će se prikazati znak opasnosti.
Pomoć pri parkiranju
sprijeda
Uz pomoć pri parkiranju straga, postoji i funkcija
pomoći sprijeda koja se uključuje u slučaju
otkrivanja prepreke ispred vozila, pod uvjetom da
je brzina vozila manja od 10
km/h.
Pomoć pri parkiranju sprijeda isključuje se ako je
vozilo zaustavljeno dulje od tri sekunde u vožnji
naprijed, ako se ne otkrije nikakva prepreka ili
ako brzina vozila postane veća od 10
km/h.
Zvuk koji odašilje zvučnik (prednji ili
stražnji) pokazuje položaj prepreke u
odnosu na vozilo – ispred ili iza na putu
kretanja.

144
Vožnja
Bočna pomoć pri parkiranju

Pomoću četiri dodatna senzora koji se nalaze
na obje strane branika sustav bilježi položaj
prepreka tijekom manevra i daje upozorenje kad
se nalaze s bočne strane vozila.
Sustav ispravno upozorava samo na
fiksne prepreke. Za prepreke u pokretu
otkrivene na početku manevra može se
greškom oglasiti upozorenje, dok se za
prepreke u pokretu s bočnih strana vozila koje
nisu prethodno zabilježene upozorenje uopće
neće oglasiti.
Predmeti memorirani tijekom manevra,
nakon isključivanja kontakta više neće
biti pohranjeni.
Isključivanje/Uključivanje
Postavke se mijenjaju u izborniku Rasvj.
za vožnju /Vozilo na taktilnom ekranu.
Status sustava neće se memorirati dok je
kontakt isključen.


Funkcija pomoći pri parkiranju straga
automatski se isključuje ako priključite
prikolicu ili nosač bicikla na napravu za vuču
koja je postavljena u skladu s preporukama
proizvođača.
U tom slučaju obris prikolice prikazuje se na
stražnjem dijelu prikaza vozila.
Pomoć pri parkiranju isključuje se dok funkcije
Park Assist i Full Park Assist mjere slobodno
mjesto.
Više informacija o funkciji Park Assist
ili o funkciji Full Park Assist potražite u
odgovarajućem odjeljku.
Nakon pokretanja vozila, vizualna i
zvučna upozorenja bit će dostupna po
pokretanju taktilnog ekrana.
Ograničenja u radu
Nagib vozila ako je prtljažnik opterećen može
poremetiti mjerenje udaljenosti.
Neispravnost
U slučaju neispravnosti pri
prijelazu u stupanj prijenosa za
vožnju unatrag, na ploči s instrumentima uključit
će se ova žaruljica, prikazat će se poruka i
oglasiti zvučni signal (kratak pisak).
Dajte provjeriti u mreži PEUGEOT ili stručnoj
radionici.
Visiopark 1 – Visiopark 2
Više informacija pročitajte u općim
preporukama o upotrebi pomoći u
vožnji i manevriranju .
Kad se motor pokrene, ti sustavi omogućuju
prikaze neposredne okoline vašeg vozila na
taktilnom ekranu s pomoću jedne kamere za
Visiopark 1 ili dviju kamera za Visiopark 2.

145
Vožnja

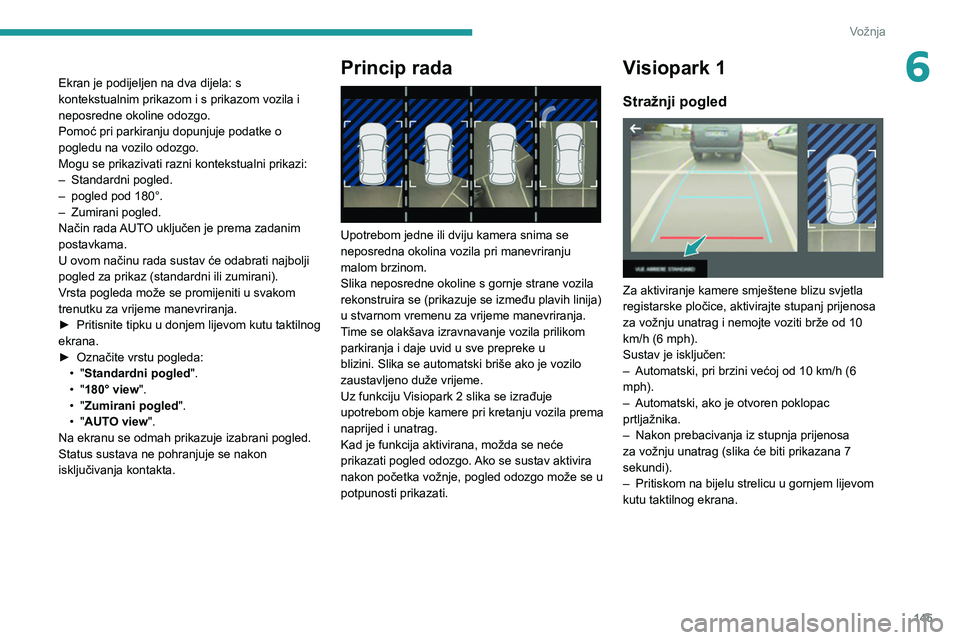

6Ekran je podijeljen na dva dijela: s
kontekstualnim prikazom i s prikazom vozila i
neposredne okoline odozgo.
Pomoć pri parkiranju dopunjuje podatke o
pogledu na vozilo odozgo.
Mogu se prikazivati razni kontekstualni prikazi:
–
Standardni pogled.
–


pogled pod 180°.
–


Zumirani pogled.
Način rada

AUTO uključen je prema zadanim
postavkama.
U ovom načinu rada sustav će odabrati najbolji
pogled za prikaz (standardni ili zumirani).
Vrsta pogleda može se promijeniti u svakom
trenutku za vrijeme manevriranja.
►

Pritisnite tipku u donjem lijevom kutu taktilnog
ekrana.
►


Označite vrstu pogleda:
•


"
Standardni pogled ".
•

"
180° view".
•

"
Zumirani pogled ".
•

"
AUTO view".
Na ekranu se odmah prikazuje izabrani pogled.
Status sustava ne pohranjuje se nakon
isključivanja kontakta.Princip rada

Upotrebom jedne ili dviju kamera snima se
neposredna okolina vozila pri manevriranju
malom brzinom.
Slika neposredne okoline s gornje strane vozila
rekonstruira se (prikazuje se između plavih linija)
u stvarnom vremenu za vrijeme manevriranja.
Time se olakšava izravnavanje vozila prilikom
parkiranja i daje uvid u sve prepreke u
blizini. Slika se automatski briše ako je vozilo
zaustavljeno duže vrijeme.
Uz funkciju Visiopark 2 slika se izrađuje
upotrebom obje kamere pri kretanju vozila prema
naprijed i unatrag.
Kad je funkcija aktivirana, možda se neće
prikazati pogled odozgo. Ako se sustav aktivira
nakon početka vožnje, pogled odozgo može se u
potpunosti prikazati.
Visiopark 1
Stražnji pogled

Za aktiviranje kamere smještene blizu svjetla
registarske pločice, aktivirajte stupanj prijenosa
za vožnju unatrag i nemojte voziti brže od 10
km/h (6 mph).
Sustav je isključen:
–

Automatski, pri brzini većoj od 10 km/h (6
mph).
–


Automatski, ako je otvoren poklopac
prtljažnika.
–


Nakon prebacivanja iz stupnja prijenosa
za vožnju unatrag (slika će biti prikazana 7
sekundi).
–


Pritiskom na bijelu strelicu u gornjem lijevom
kutu taktilnog ekrana.

146
Vožnja
Pogled pod 180°

Pogled pod 180° olakšava izlazak iz parkirnog
mjesta u vožnji unatrag, jer se na vrijeme
prikazuju druga vozila, pješaci ili biciklisti.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Sastoji se od 3 područja: lijevo A, središnje B i
desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.
Visiopark 2
Vozilo ima prednju kameru koja se nalazi u
prednjoj maski i stražnju kameru koja se nalazi
blizu svjetala registarske pločice.

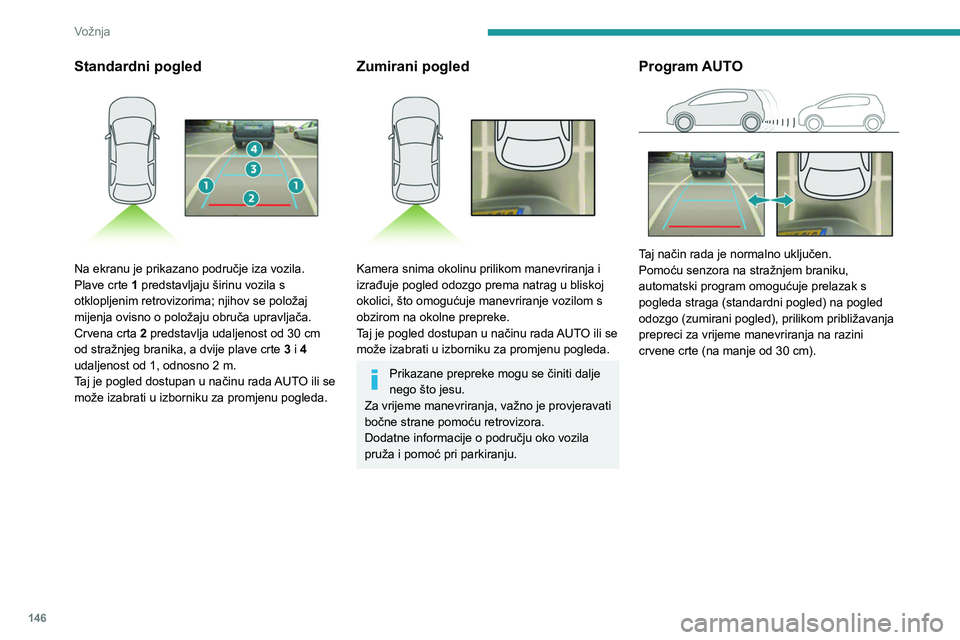

Standardni pogled

Na ekranu je prikazano područje iza vozila.
Plave crte 1 predstavljaju širinu vozila s
otklopljenim retrovizorima; njihov se položaj
mijenja ovisno o položaju obruča upravljača.
Crvena crta 2 predstavlja udaljenost od 30
cm
od stražnjeg branika, a dvije plave crte 3 i 4
udaljenost od 1, odnosno 2
m.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Zumirani pogled

Kamera snima okolinu prilikom manevriranja i
izrađuje pogled odozgo prema natrag u bliskoj
okolici, što omogućuje manevriranje vozilom s
obzirom na okolne prepreke.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Prikazane prepreke mogu se činiti dalje
nego što jesu.
Za vrijeme manevriranja, važno je provjeravati
bočne strane pomoću retrovizora.
Dodatne informacije o području oko vozila
pruža i pomoć pri parkiranju.
Program AUTO

Taj način rada je normalno uključen.
Pomoću senzora na stražnjem braniku,
automatski program omogućuje prelazak s
pogleda straga (standardni pogled) na pogled
odozgo (zumirani pogled), prilikom približavanja
prepreci za vrijeme manevriranja na razini
crvene crte (na manje od 30
cm).

147
Vožnja

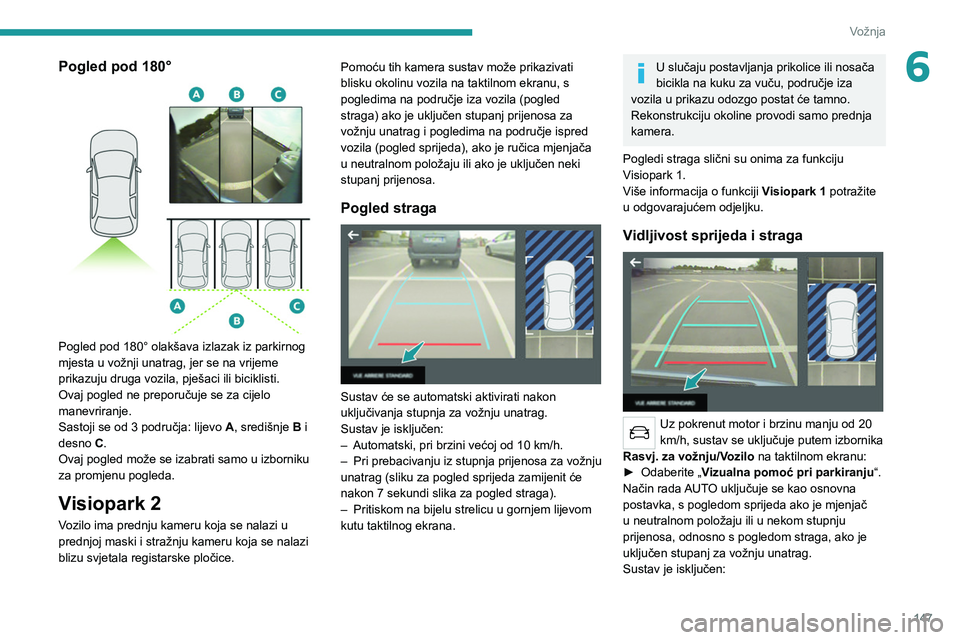

6Pogled pod 180°

Pogled pod 180° olakšava izlazak iz parkirnog
mjesta u vožnji unatrag, jer se na vrijeme
prikazuju druga vozila, pješaci ili biciklisti.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Sastoji se od 3 područja: lijevo A, središnje B i
desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.
Visiopark 2
Vozilo ima prednju kameru koja se nalazi u
prednjoj maski i stražnju kameru koja se nalazi
blizu svjetala registarske pločice. Pomoću tih kamera sustav može prikazivati
blisku okolinu vozila na taktilnom ekranu, s
pogledima na područje iza vozila (pogled
straga) ako je uključen stupanj prijenosa za
vožnju unatrag i pogledima na područje ispred
vozila (pogled sprijeda), ako je ručica mjenjača
u neutralnom položaju ili ako je uključen neki
stupanj prijenosa.
Pogled straga

Sustav će se automatski aktivirati nakon
uključivanja stupnja za vožnju unatrag.
Sustav je isključen:
–

Automatski, pri brzini većoj od 10
km/h.
–

Pri prebacivanju iz stupnja prijenosa za vožnju
unatrag (sliku za pogled sprijeda zamijenit će
nakon 7 sekundi slika za pogled straga).
–


Pritiskom na bijelu strelicu u gornjem lijevom
kutu taktilnog ekrana.
U slučaju postavljanja prikolice ili nosača
bicikla na kuku za vuču, područje iza
vozila u prikazu odozgo postat će tamno.
Rekonstrukciju okoline provodi samo prednja
kamera.
Pogledi straga slični su onima za funkciju
Visiopark 1.
Više informacija o funkciji Visiopark 1 potražite
u odgovarajućem odjeljku.
Vidljivost sprijeda i straga

Uz pokrenut motor i brzinu manju od 20
km/h, sustav se uključuje putem izbornika
Rasvj. za vožnju/Vozilo na taktilnom ekranu:
►

Odaberite „
Vizualna pomoć pri parkiranju “.
Način rada AUTO uključuje se kao osnovna
postavka, s pogledom sprijeda ako je mjenjač
u neutralnom položaju ili u nekom stupnju
prijenosa, odnosno s pogledom straga, ako je
uključen stupanj za vožnju unatrag.
Sustav je isključen:

148
Vožnja

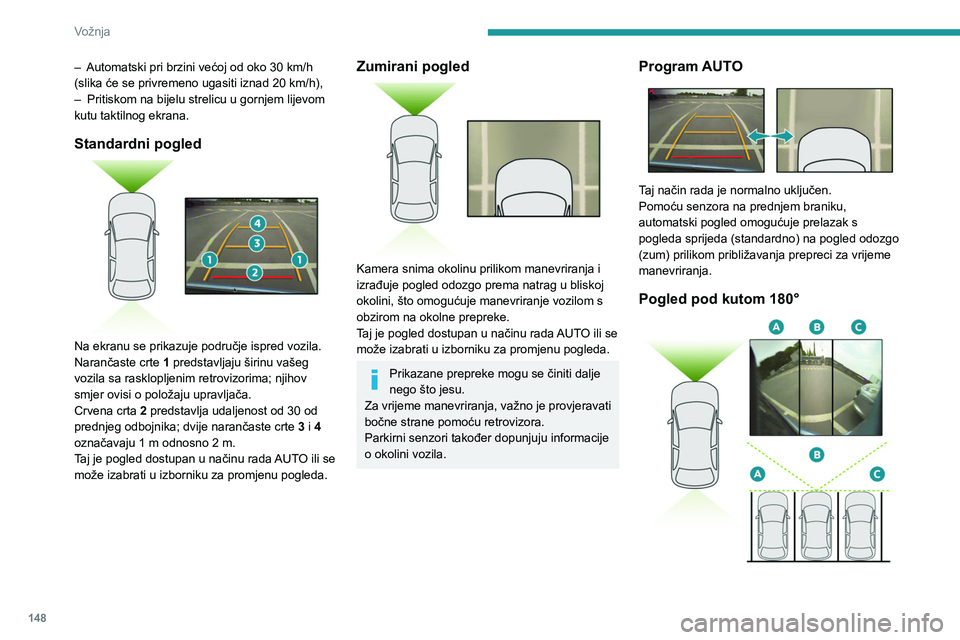

Pogled pod kutom 180° olakšava izlazak iz
parkirnog mjesta u vožnji naprijed, jer je moguće
vidjeti vozila koja se približavaju, pješake ili
bicikliste.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Podijeljen je na 3 područja: lijevo A, središnje B
i desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.
Park Assist
Više informacija pročitajte u Opće
preporuke o uporabi sustava za
pomoć u vožnji i manevriranju .
Ovaj sustav pruža aktivnu pomoć pri parkiranju:
otkriva parkirno mjesto, a zatim upravlja
servoupravljačem vozila dok vozač određuje
smjer, mijenja stupnjeve prijenosa, usporava i
koči.
Za pomoć vozaču u nadzoru manevra, sustav
automatski pokreće prikaz iz funkcije Visiopark 1
ili Visiopark 2 i aktivira pomoć pri parkiranju.
Sustav mjeri dostupna parkirna mjesta i
izračunava udaljenosti od prepreka pomoću
ultrazvučnih senzora ugrađenih u prednji i
stražnji branik vozila.

149
Vožnja
6Pogled pod kutom 180° olakšava izlazak iz
parkirnog mjesta u vožnji naprijed, jer je moguće
vidjeti vozila koja se približavaju, pješake ili
bicikliste.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Podijeljen je na 3 područja: lijevo A, središnje B
i desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.
Park Assist
Više informacija pročitajte u Opće
preporuke o uporabi sustava za
pomoć u vožnji i manevriranju .
Ovaj sustav pruža aktivnu pomoć pri parkiranju:
otkriva parkirno mjesto, a zatim upravlja
servoupravljačem vozila dok vozač određuje
smjer, mijenja stupnjeve prijenosa, usporava i
koči.
Za pomoć vozaču u nadzoru manevra, sustav
automatski pokreće prikaz iz funkcije
Visiopark 1
ili Visiopark 2 i aktivira pomoć pri parkiranju.
Sustav mjeri dostupna parkirna mjesta i
izračunava udaljenosti od prepreka pomoću
ultrazvučnih senzora ugrađenih u prednji i
stražnji branik vozila.


Sustav pomaže pri sljedećim manevrima:
A. Ulazak u paralelno parkirno mjesto
B. Izlazak s paralelnog parkirnog mjesta
C. Ulazak u parkirno mjesto između dvaju vozila
Rad
► Dok prilazite parkirnom mjestu, smanjite
brzinu vozila na 30 km/h ili manje.
Uključivanje funkcije
Funkcija se aktivira u izborniku Vozilo /
Rasvj. za vožnju na taktilnom ekranu.
Odaberite „Park Assist“.
Uključivanjem funkcije isključuje se
sustav Nadzor mrtvih kutova.
Funkciju možete isključiti u bilo kojem
trenutku, sve do ulaska na parkirno
mjesto ili izlaska iz parkirnog mjesta,
pritiskom na strelicu u gornjem lijevom kutu
stranice na ekranu.
Odabir vrste manevriranja

Stranica za odabir manevra prikazuje se
na taktilnom ekranu: ako se vozilo kretalo
nakon uključenja kontakta, prema zadanim
vrijednostima prikazuje se stranica "Ulazak"; u
protivnom se prikazuje stranica "Izlazak".
►

Odaberite vrstu i stranu manevra da biste
uključili traženje parkirnog mjesta.
Odabrani manevar može se promijeniti u svakom
trenutku, čak i kada tražite slobodno parkirno
mjesto.
Uključuje se žaruljica pokazivača za
potvrdu odabira.
Traženje parkirnog mjesta
► Trebali biste voziti na udaljenosti između
0,50 m i 1,50 m od reda parkiranih vozila i
nikada ne smijete prekoračiti brzinu od 30
km/h
dok sustav ne pronađe dostupno mjesto.

150
Vožnja
Traženje parkirnog mjesta prekida se kad
prijeđete tu granicu. Funkcija se automatski
isključuje kad brzina vozila prijeđe 50 km/h.
Za "paralelno" parkiranje najmanja
veličina parkirnog mjesta mora biti
jednaka veličini vašeg vozila plus 0,60 m.
Za ''okomito'' parkiranje širina prostora mora
biti jednaka širini vašeg vozila plus 0,70 m.
Ako je funkcija pomoći pri parkiranju bila isključena u izborniku Vožnja / Vozilo na
taktilnom ekranu, automatski će se ponovno
uključiti tijekom uključivanja sustava.


Kad sustav pronađe dostupno parkirno mjesto,
na ekranu se prikazuje " OK" i oglašava se
zvučni signal.
Priprema manevra
► Krećite se vrlo sporo dok se ne prikaže
zahtjev za zaustavljanje vozila: „ Zaustavljanje
vozila
”, znak „STOP” i zvučni signal.
Kad se vozilo zaustavi, na ekranu će se prikazati
stranica s uputama.
►

Slijedite upute kako biste se pripremili za
manevar

.
Početak manevra označava se prikazivanjem
poruke „Manevar u tijeku“ popraćene zvučnim
signalom.
Vožnja unatrag označava se porukom: „ Release
the steering wheel, reverse“ (Otpustite obruč
upravljača, vozite unatrag).
Funkcija Visiopark 1 ili Visiopark 2 i pomoć pri
parkiranju automatski se aktiviraju kako bi vam
pomogli nadgledati okruženje vašeg vozila
tijekom manevra.
Tijekom manevra
Sustav upravlja upravljačem vozila. Prikazuju
se upute za smjer manevriranja prilikom ulaska
i izlaska iz mjesta između dva vozila i za sve
manevre okomitog parkiranja.
Upute se prikazuju kao simboli popraćeni
porukom:
"Vožnja unatrag".
"Idi naprijed".
Status manevriranja prikazano je sljedećim
simbolima:
Manevar u tijeku (zeleno).
Manevar otkazan ili završen (crveno)
(strelice upozoravaju da vozač mora
preuzeti nadzor nad vozilom).
Maksimalne brzine tijekom manevara označene
su sljedećim simbolima:
77 km/h za ulazak u parkirno mjesto.
55 km/h za izlazak iz parkirnog mjesta.
Između faza manevriranja, obruč
upravljača naglo se okreće: nemojte
držati obruč upravljača i nemojte stavljati ruke
između prečki obruča upravljača. Pazite na
predmete koji bi mogli omesti manevar (široka
odjeća, šal, kravata itd.). Opasnost od
ozljede!
Vozač je dužan stalno paziti na promet,
osobito na vozila iz suprotnog smjera.
Vozač mora provjeriti da na putu kretanja
vozila nema predmeta ili ljudi.
Slike iz kamera koje se prikazuju na
taktilnom ekranu mogu biti deformirane
zbog terena.
U sjenovitim područjima, po jakom suncu ili
jakoj rasvjeti, slika može biti zatamnjena s
manjim kontrastom.
