159
Praktične informacije
7Zaštitni profil smješten je na ulazu spremnika, a
vidljiv je nakon skidanja čepa.
Rad

Ako se pištolj za punjenje benzina umetne u
otvor spremnika dizelskog goriva, zaustavit
će ga zaklopka. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva.
Naprava sa zaštitnim profilom za gorivo
ne sprječava punjenje pomoću
spremnika, neovisno o vrsti goriva.
Vožnja u inozemstvu
Pištolji za dizelsko gorivo mogu biti
različiti u pojedinim zemljama. Zato zaštitni
profil za gorivo može onemogućivati punjenje
spremnika.
Prije vožnje izvan zemlje, preporučujemo da
s predstavnikom PEUGEOT provjerite je li
vozilo prikladno za distribucijsku opremu u
zemlji koju posjećujete.
Hibridni sustav s
punjenjem
Rad električnog sustava
Električki krug hibridnog sustava s punjenjem
označen je narančastim kabelima, a njegove
komponente označene su sljedećim simbolom:


Sustav hibridnog pogonskog sklopa s
punjenjem koristi napon između 240 i
400

V. Taj sustav može biti vruć ako je kontakt
uključen i nakon isključivanja.
Osigurajte sukladnost s porukama upozorenja
koje se prikazuju na oznakama, posebno
unutar vratašca utičnice.
U slučaju problema
Svi radovi ili izmjene na električnom
sustavu vozila (uključujući pogonski
akumulator, priključke, narančaste kabele i
druge komponente vidljive iznutra ili izvana)
strogo su zabranjeni – opasnost od teških
opeklina ili potencijalno smrtonosnog strujnog
udara (kratki spoj / strujni udar)!
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.


Ta oznaka služi isključivo vatrogascima i servisnim radionicama, u slučaju rada na
vozilu.
Nitko drugi ne smije dodirivati uređaj prikazan
na ovoj oznaci.
U slučaju nezgode ili sudara s
podvozjem vozila
U tim situacijama može doći do teškog
oštećenja strujnog kruga ili
pogonskog
akumulatora.
Zaustavite vozilo čim to bude sigurno i
prekinite kontakt.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju izlaganja požaru
Odmah napustite vozilo, zajedno sa svim
putnicima. Nikad ne pokušavajte sami gasiti
požar – opasnost od strujnog udara!

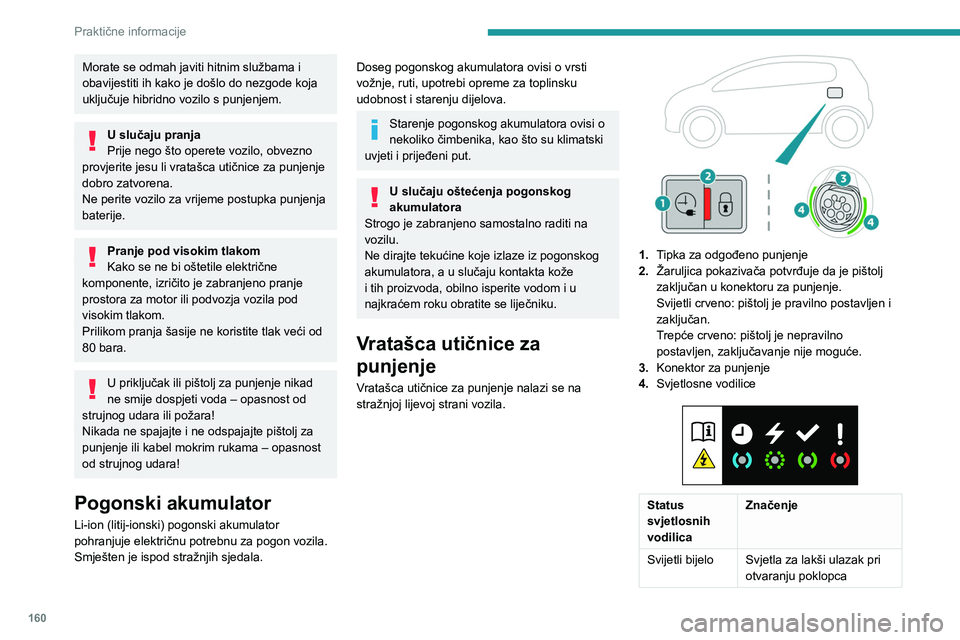

160
Praktične informacije
Morate se odmah javiti hitnim službama i
obavijestiti ih kako je došlo do nezgode koja
uključuje hibridno vozilo s punjenjem.
U slučaju pranja
Prije nego što operete vozilo, obvezno
provjerite jesu li vratašca utičnice za punjenje
dobro zatvorena.
Ne perite vozilo za vrijeme postupka punjenja
baterije.
Pranje pod visokim tlakom
Kako se ne bi oštetile električne
komponente, izričito je zabranjeno pranje
prostora za motor ili podvozja vozila pod
visokim tlakom.
Prilikom pranja šasije ne koristite tlak veći od
80 bara.
U priključak ili pištolj za punjenje nikad
ne smije dospjeti voda – opasnost od
strujnog udara ili požara!
Nikada ne spajajte i ne odspajajte pištolj za
punjenje ili kabel mokrim rukama – opasnost
od strujnog udara!
Pogonski akumulator
Li-ion (litij-ionski) pogonski akumulator
pohranjuje električnu potrebnu za pogon vozila.
Smješten je ispod stražnjih sjedala.
Doseg pogonskog akumulatora ovisi o vrsti
vožnje, ruti, upotrebi opreme za toplinsku
udobnost i starenju dijelova.
Starenje pogonskog akumulatora ovisi o
nekoliko čimbenika, kao što su klimatski
uvjeti i prijeđeni put.
U slučaju oštećenja pogonskog
akumulatora
Strogo je zabranjeno samostalno raditi na
vozilu.
Ne dirajte tekućine koje izlaze iz pogonskog
akumulatora, a u slučaju kontakta kože
i tih proizvoda, obilno isperite vodom i u
najkraćem roku obratite se liječniku.
Vratašca utičnice za
punjenje
Vratašca utičnice za punjenje nalazi se na
stražnjoj lijevoj strani vozila.


1. Tipka za odgođeno punjenje
2. Žaruljica pokazivača potvrđuje da je pištolj
zaključan u konektoru za punjenje.
Svijetli crveno: pištolj je pravilno postavljen i
zaključan.
Trepće crveno: pištolj je nepravilno
postavljen, zaključavanje nije moguće.
3. Konektor za punjenje
4. Svjetlosne vodilice


Status
svjetlosnih
vodilica Značenje
Svijetli bijelo Svjetla za lakši ulazak pri otvaranju poklopca

161
Praktične informacije
7Status
svjetlosnih
vodilicaZnačenje
Svijetli plavo Odgođeno punjenje
Treperi zeleno Punjenje u tijeku
Svijetli zeleno Punjenje je završeno
Stalno crveno Neispravnost u radu
U slučaju udarca, čak i laganog, u
vratašca utičnice za punjenje, nemojte ga
upotrebljavati.
Nemojte demontirati ili modificirati konektor
za punjenje – opasnost od električnog udara
i/ili požara!
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Kabeli za punjenje, utičnice
i punjači
Pogonska baterija može se puniti uz pomoć više
različitih vrsta kabela.
Kabel za punjenje isporučen s vozilom
kompatibilan je s električnim instalacijama
u državi u kojoj je kupljen. Ako putujete u
inozemstvo, pogledajte sljedeće tablice i
provjerite kompatibilnost lokalnih električnih
instalacija s kabelom za punjenje.
Obratite se PEUGEOT u trgovinu ili u stručnu
radionicu kako biste dobili odgovarajući kabel za
punjenje ili više njih.
Identifikacijske naljepnice na
utičnicama/konektorima za punjenje
Identifikacijske naljepnice pričvršćene su na
vozilu, kabelu za punjenje i punjaču kako bi
informirale korisnika koji uređaj treba koristiti.
Značenje svake identifikacijske naljepnice je
sljedeće:




Identifikacijska tablica SmještajKonfiguracijaVrsta napajanja/raspon napona
C
Konektor za punjenje (na vozilu) VRSTA 2AC
<480 Veff

C
Utičnica za punjenje (na punjaču) VRSTA 2AC
<480 Veff

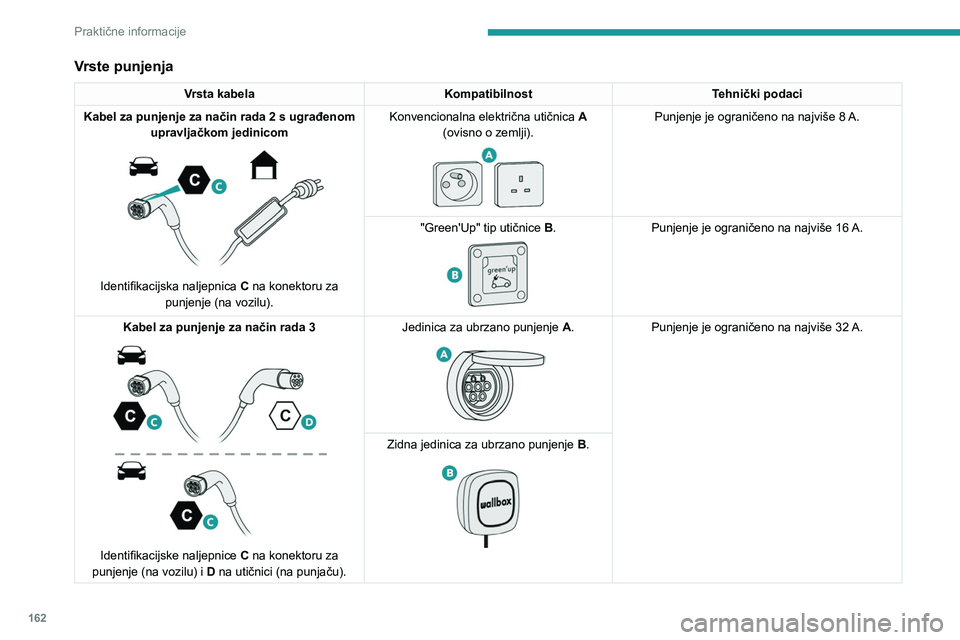

162
Praktične informacije
Vrste punjenja
Vrsta kabelaKompatibilnost Tehnički podaci
Kabel za punjenje za način rada 2 s ugrađenom upravljačkom jedinicom


Identifikacijska naljepnica C na konektoru za
punjenje (na vozilu). Konvencionalna električna utičnica
A
(ovisno o zemlji).


Punjenje je ograničeno na najviše 8 A.
"Green'Up" tip utičnice B.


Punjenje je ograničeno na najviše 16 A.
Kabel za punjenje za način rada 3


Identifikacijske naljepnice C na konektoru za
punjenje (na vozilu) i D na utičnici (na punjaču). Jedinica za ubrzano punjenje
A.


Punjenje je ograničeno na najviše 32 A.
Zidna jedinica za ubrzano punjenje B
.

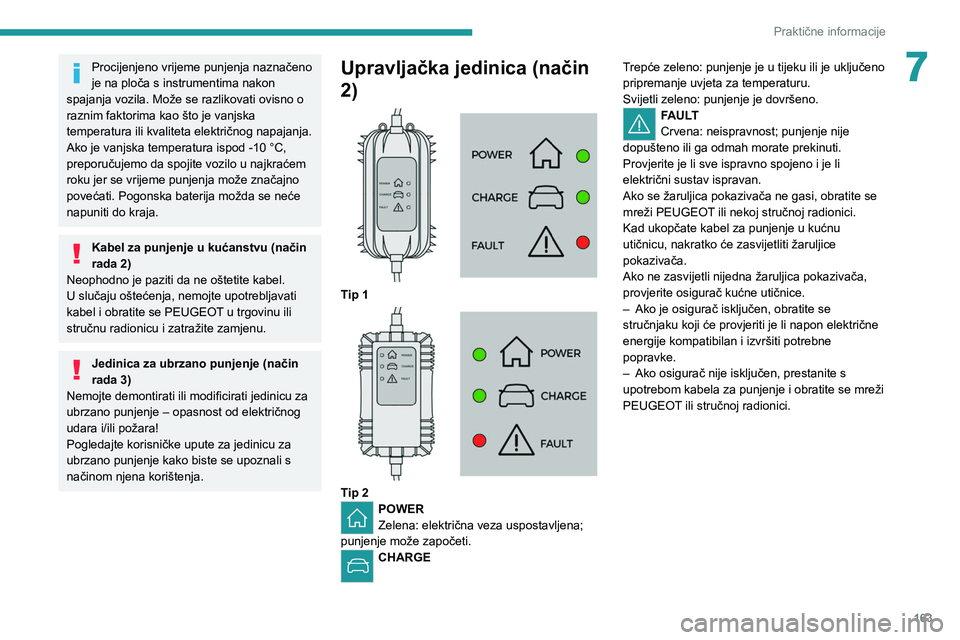

163
Praktične informacije
7Procijenjeno vrijeme punjenja naznačeno
je na ploča s instrumentima nakon
spajanja vozila. Može se razlikovati ovisno o
raznim faktorima kao što je vanjska
temperatura ili kvaliteta električnog napajanja.
Ako je vanjska temperatura ispod -10 °C,
preporučujemo da spojite vozilo u najkraćem
roku jer se vrijeme punjenja može značajno
povećati. Pogonska baterija možda se neće
napuniti do kraja.
Kabel za punjenje u kućanstvu (način
rada 2)
Neophodno je paziti da ne oštetite kabel.
U slučaju oštećenja, nemojte upotrebljavati
kabel i obratite se PEUGEOT u trgovinu ili
stručnu radionicu i zatražite zamjenu.
Jedinica za ubrzano punjenje (način
rada 3)
Nemojte demontirati ili modificirati jedinicu za
ubrzano punjenje – opasnost od električnog
udara i/ili požara!
Pogledajte korisničke upute za jedinicu za
ubrzano punjenje kako biste se upoznali s
načinom njena korištenja.
Upravljačka jedinica (način
2)


Tip 1

Tip 2POWER
Zelena: električna veza uspostavljena;
punjenje može započeti.
CHARGE Trepće zeleno: punjenje je u tijeku ili je uključeno
pripremanje uvjeta za temperaturu.
Svijetli zeleno: punjenje je dovršeno.
FAULT
Crvena: neispravnost; punjenje nije
dopušteno ili ga odmah morate prekinuti.
Provjerite je li sve ispravno spojeno i je li
električni sustav ispravan.
Ako se žaruljica pokazivača ne gasi, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Kad ukopčate kabel za punjenje u kućnu
utičnicu, nakratko će zasvijetliti žaruljice
pokazivača.
Ako ne zasvijetli nijedna žaruljica pokazivača,
provjerite osigurač kućne utičnice.
–

Ako je osigurač isključen, obratite se
stručnjaku koji će provjeriti je li napon električne
energije kompatibilan i izvršiti potrebne
popravke.
–


Ako osigurač nije isključen, prestanite s
upotrebom kabela za punjenje i obratite se mreži
PEUGEOT

ili stručnoj radionici.

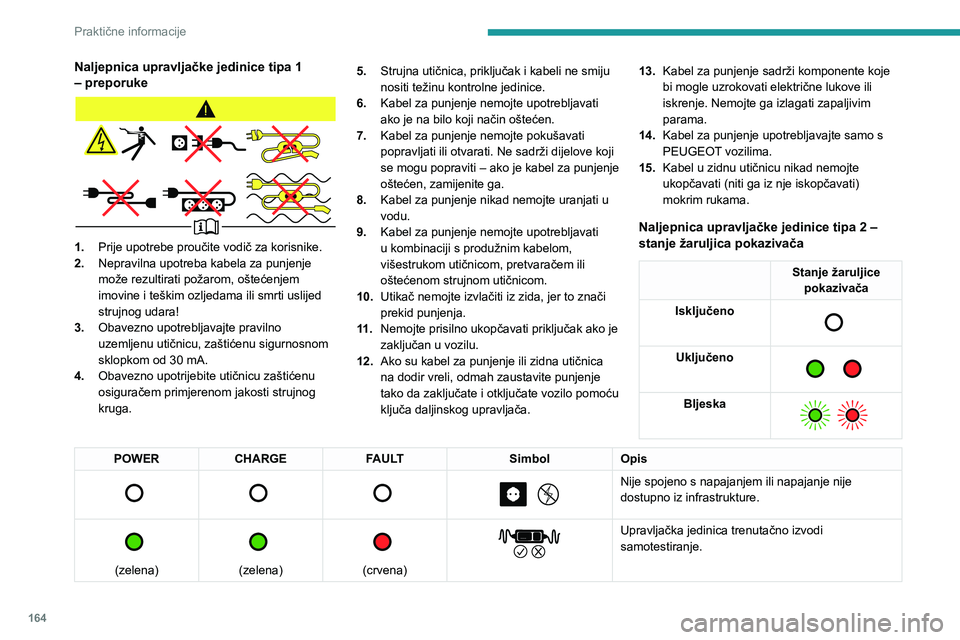

164
Praktične informacije
Naljepnica upravljačke jedinice tipa 1
– preporuke
1.Prije upotrebe proučite vodič za korisnike.
2. Nepravilna upotreba kabela za punjenje
može rezultirati požarom, oštećenjem
imovine i teškim ozljedama ili smrti uslijed
strujnog udara!
3. Obavezno upotrebljavajte pravilno
uzemljenu utičnicu, zaštićenu sigurnosnom
sklopkom od 30
mA.
4. Obavezno upotrijebite utičnicu zaštićenu
osiguračem primjerenom jakosti strujnog
kruga. 5.
Strujna utičnica, priključak i kabeli ne smiju
nositi težinu kontrolne jedinice.
6. Kabel za punjenje nemojte upotrebljavati
ako je na bilo koji način oštećen.
7. Kabel za punjenje nemojte pokušavati
popravljati ili otvarati. Ne sadrži dijelove koji
se mogu popraviti – ako je kabel za punjenje
oštećen, zamijenite ga.
8. Kabel za punjenje nikad nemojte uranjati u
vodu.
9. Kabel za punjenje nemojte upotrebljavati
u kombinaciji s produžnim kabelom,
višestrukom utičnicom, pretvaračem ili
oštećenom strujnom utičnicom.
10. Utikač nemojte izvlačiti iz zida, jer to znači
prekid punjenja.
11 . Nemojte prisilno ukopčavati priključak ako je
zaključan u vozilu.
12. Ako su kabel za punjenje ili zidna utičnica
na dodir vreli, odmah zaustavite punjenje
tako da zaključate i otključate vozilo pomoću
ključa daljinskog upravljača. 13.
Kabel za punjenje sadrži komponente koje
bi mogle uzrokovati električne lukove ili
iskrenje. Nemojte ga izlagati zapaljivim
parama.
14. Kabel za punjenje upotrebljavajte samo s
PEUGEOT vozilima.
15. Kabel u zidnu utičnicu nikad nemojte
ukopčavati (niti ga iz nje iskopčavati)
mokrim rukama.
Naljepnica upravljačke jedinice tipa 2 –
stanje žaruljica pokazivača
Stanje žaruljice
pokazivača
Isključeno


Uključeno

Bljeska

POWER CHARGE FAULT SimbolOpis

Nije spojeno s napajanjem ili napajanje nije
dostupno iz infrastrukture.


(zelena)


(zelena)


(crvena)


Upravljačka jedinica trenutačno izvodi
samotestiranje.

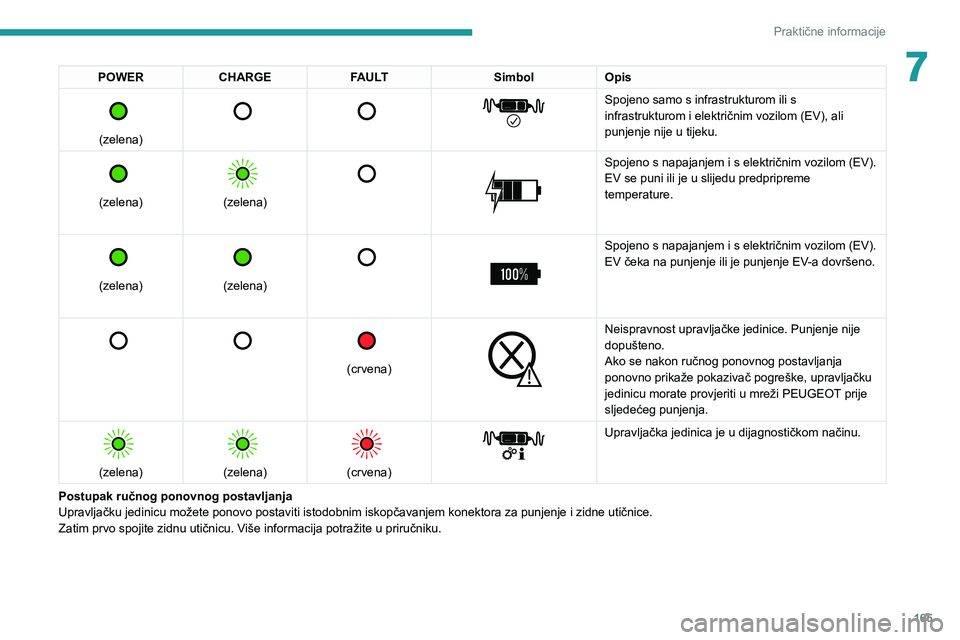

165
Praktične informacije
7POWERCHARGE FAULT SimbolOpis

(zelena)


Spojeno samo s infrastrukturom ili s
infrastrukturom i električnim vozilom (EV), ali
punjenje nije u tijeku.


(zelena)


(zelena)



Spojeno s napajanjem i s električnim vozilom (EV).
EV se puni ili je u slijedu predpripreme
temperature.


(zelena)


(zelena)



Spojeno s napajanjem i s električnim vozilom (EV).
EV čeka na punjenje ili je punjenje EV-a dovršeno.


(crvena)


Neispravnost upravljačke jedinice. Punjenje nije
dopušteno.
Ako se nakon ručnog ponovnog postavljanja
ponovno prikaže pokazivač pogreške, upravljačku
jedinicu morate provjeriti u mreži PEUGEOT prije
sljedećeg punjenja.


(zelena)


(zelena)


(crvena)


Upravljačka jedinica je u dijagnostičkom načinu.
Postupak ručnog ponovnog postavljanja
Upravljačku jedinicu možete ponovo postaviti istodobnim iskopčavanjem konektora za punjenje i zidne utičnice.
Zatim prvo spojite zidnu utičnicu. Više informacija potražite u priručniku.

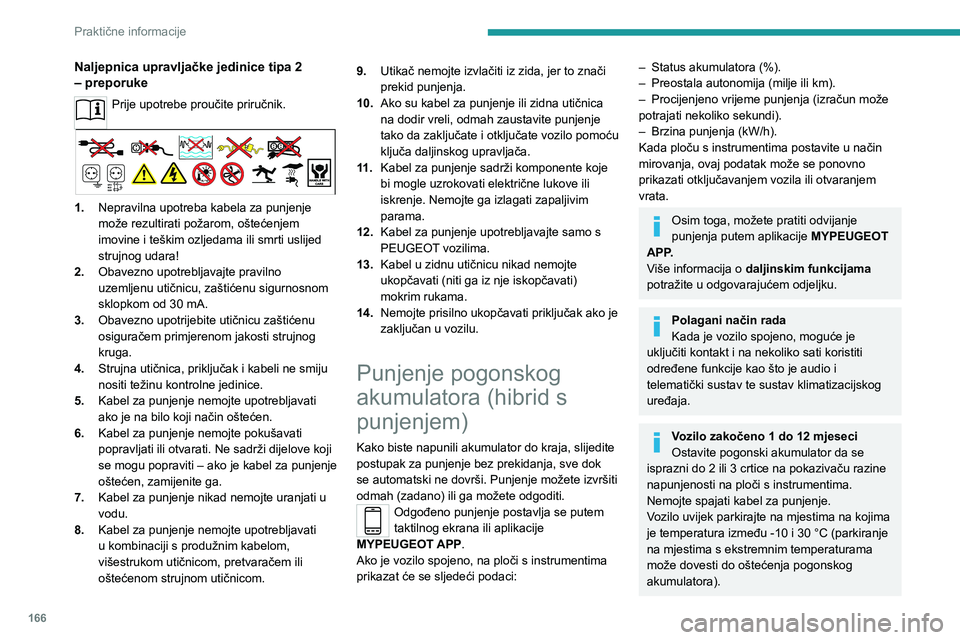

166
Praktične informacije
Naljepnica upravljačke jedinice tipa 2
– preporuke
Prije upotrebe proučite priručnik.
1.Nepravilna upotreba kabela za punjenje
može rezultirati požarom, oštećenjem
imovine i teškim ozljedama ili smrti uslijed
strujnog udara!
2. Obavezno upotrebljavajte pravilno
uzemljenu utičnicu, zaštićenu sigurnosnom
sklopkom od 30
mA.
3. Obavezno upotrijebite utičnicu zaštićenu
osiguračem primjerenom jakosti strujnog
kruga.
4. Strujna utičnica, priključak i kabeli ne smiju
nositi težinu kontrolne jedinice.
5. Kabel za punjenje nemojte upotrebljavati
ako je na bilo koji način oštećen.
6. Kabel za punjenje nemojte pokušavati
popravljati ili otvarati. Ne sadrži dijelove koji
se mogu popraviti – ako je kabel za punjenje
oštećen, zamijenite ga.
7. Kabel za punjenje nikad nemojte uranjati u
vodu.
8. Kabel za punjenje nemojte upotrebljavati
u kombinaciji s produžnim kabelom,
višestrukom utičnicom, pretvaračem ili
oštećenom strujnom utičnicom. 9.
Utikač nemojte izvlačiti iz zida, jer to znači
prekid punjenja.
10. Ako su kabel za punjenje ili zidna utičnica
na dodir vreli, odmah zaustavite punjenje
tako da zaključate i otključate vozilo pomoću
ključa daljinskog upravljača.
11 . Kabel za punjenje sadrži komponente koje
bi mogle uzrokovati električne lukove ili
iskrenje. Nemojte ga izlagati zapaljivim
parama.
12. Kabel za punjenje upotrebljavajte samo s
PEUGEOT vozilima.
13. Kabel u zidnu utičnicu nikad nemojte
ukopčavati (niti ga iz nje iskopčavati)
mokrim rukama.
14. Nemojte prisilno ukopčavati priključak ako je
zaključan u vozilu.
Punjenje pogonskog
akumulatora (hibrid s
punjenjem)
Kako biste napunili akumulator do kraja, slijedite
postupak za punjenje bez prekidanja, sve dok
se automatski ne dovrši. Punjenje možete izvršiti
odmah (zadano) ili ga možete odgoditi.
Odgođeno punjenje postavlja se putem
taktilnog ekrana ili aplikacije
MYPEUGEOT APP.
Ako je vozilo spojeno, na ploči s instrumentima
prikazat će se sljedeći podaci:
– Status akumulatora (%).
– Preostala autonomija (milje ili km).
–

Procijenjeno vrijeme punjenja (izračun može
potrajati nekoliko sekundi).
–


Brzina punjenja (kW/h).
Kada ploču s instrumentima postavite u način
mirovanja, ovaj podatak može se ponovno
prikazati otključavanjem vozila ili otvaranjem
vrata.
Osim toga, možete pratiti odvijanje
punjenja putem aplikacije MYPEUGEOT
APP.
Više informacija o daljinskim funkcijama
potražite u odgovarajućem odjeljku.
Polagani način rada
Kada je vozilo spojeno, moguće je
uključiti kontakt i na nekoliko sati koristiti
određene funkcije kao što je audio i
telematički sustav te sustav klimatizacijskog
uređaja.
Vozilo zakočeno 1 do 12 mjeseci
Ostavite pogonski akumulator da se
isprazni do 2 ili 3 crtice na pokazivaču razine
napunjenosti na ploči s instrumentima.
Nemojte spajati kabel za punjenje.
Vozilo uvijek parkirajte na mjestima na kojima
je temperatura između -10 i 30 °C (parkiranje
na mjestima s ekstremnim temperaturama
može dovesti do oštećenja pogonskog
akumulatora).
Pogledajte odjeljak Dodatna baterija
(hibridni s punjenjem) za postupak
odvajanja baterije.
Mjere opreza
Hibridna vozila s punjenjem razvijena su
u skladu s preporukama za maksimalna
ograničenja elektromagnetskog polja koja je
utvrdio ICNIRP (Međunarodni odbor za zaštitu
od neionizirajućeg zračenja – smjernice iz
1998.).
Korisnici srčanih elektrostimulatora ili
ekvivalentnih uređaja moraju se javiti
liječniku i raspitati se u vezi s primjenjivim
mjerama predostrožnosti, odnosno javiti se
proizvođaču implantiranog elektroničkog
medicinskog uređaja i provjeriti hoće li
zajamčeno raditi u okruženju sukladnom ICNIRP
smjernicama.
Ako niste sigurni , tijekom punjenja nemojte biti
u vozilu niti u njegovoj blizini, pored kabela ili
uređaja za punjenje, čak niti nakratko.
Prije punjenja
Ovisno o kontekstu:
► Neka stručnjak provjeri je li električni
sustav koji želite upotrebljavati u skladu s
primjenjivim standardima i kompatibilan s
vozilom.
► Neka profesionalni električar montira
namjensku strujnu kućnu utičnicu ili jedinicu
za ubrzano punjenje (Wallbox) kompatibilnu
s vozilom.
