2021 CITROEN C4 Instrukcja obsługi (in Polish)

191
W razie awarii

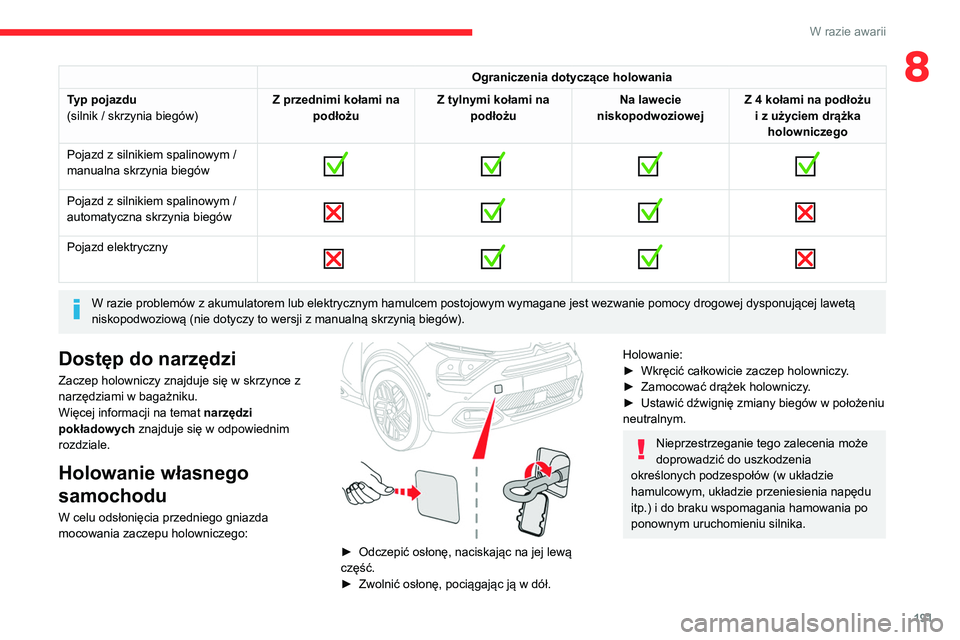

8Ograniczenia dotyczące holowania
Typ pojazdu
(silnik / skrzynia biegów) Z przednimi kołami na
podłożu Z tylnymi kołami na
podłożu Na lawecie
niskopodwoziowej Z 4 kołami na podłożu
i z użyciem drążka holowniczego
Pojazd z silnikiem spalinowym /
manualna skrzynia biegów


Pojazd z silnikiem spalinowym /
automatyczna skrzynia biegów

Pojazd elektryczny

W razie problemów z akumulatorem lub elektrycznym hamulcem postojowym wymagane jest wezwanie pomocy drogowej dysponującej lawetą
niskopodwoziową (nie dotyczy to wersji z manualną skrzynią biegów).
Dostęp do narzędzi
Zaczep holowniczy znajduje się w skrzynce z
narzędziami w bagażniku.
Więcej informacji na temat
narzędzi
pokładowych znajduje się w odpowiednim
rozdziale.
Holowanie własnego
samochodu
W celu odsłonięcia przedniego gniazda
mocowania zaczepu holowniczego:

► Odczepić osłonę, naciskając na jej lewą
część.
►

Zwolnić osłonę, pociągając ją w dół.
Holowanie:
► Wkręcić całkowicie zaczep holowniczy .
►

Zamocować drążek holowniczy
.
►

Ustawić dźwignię zmiany biegów w położeniu
neutralnym.
Nieprzestrzeganie tego zalecenia może
doprowadzić do uszkodzenia
określonych podzespołów (w układzie
hamulcowym, układzie przeniesienia napędu
itp.) i do braku wspomagania hamowania po
ponownym uruchomieniu silnika.

192
W razie awarii

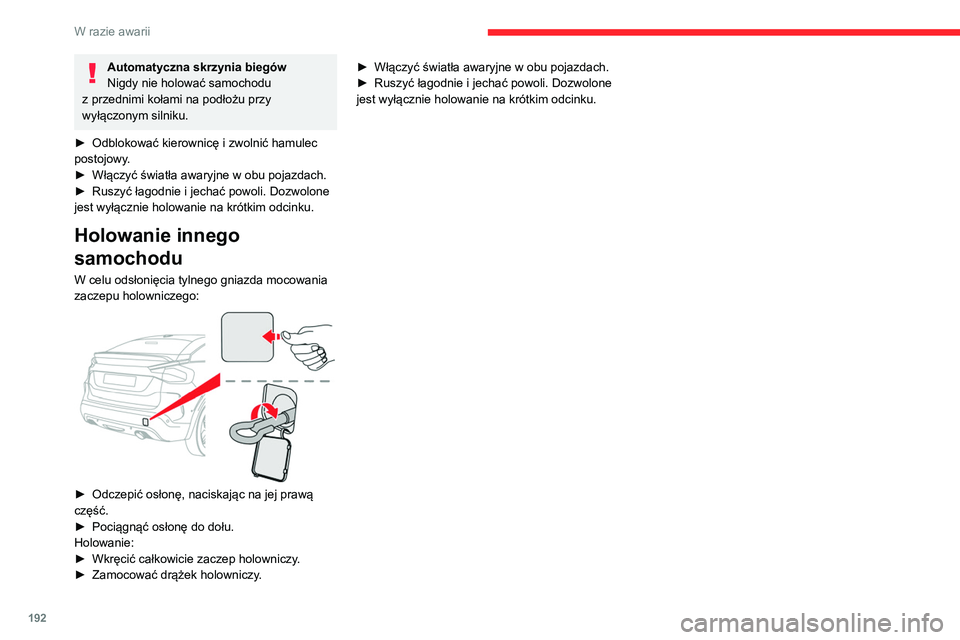

Automatyczna skrzynia biegów
Nigdy nie holować samochodu
z przednimi kołami na podłożu przy
wyłączonym silniku.
►

Odblokować kierownicę i zwolnić hamulec
postojowy

.
►

Włączyć światła awaryjne w obu pojazdach.
►


Ruszyć łagodnie i jechać powoli. Dozwolone
jest wyłącznie holowanie na krótkim odcinku.
Holowanie innego
samochodu
W celu odsłonięcia tylnego gniazda mocowania
zaczepu holowniczego:


► Odczepić osłonę, naciskając na jej prawą
część.
►

Pociągnąć osłonę do dołu.
Holowanie:
►


Wkręcić całkowicie zaczep holowniczy
.
►

Zamocować drążek holowniczy
.►

Włączyć światła awaryjne w obu pojazdach.
►

Ruszyć łagodnie i jechać powoli. Dozwolone
jest wyłącznie holowanie na krótkim odcinku.

193
Dane techniczne

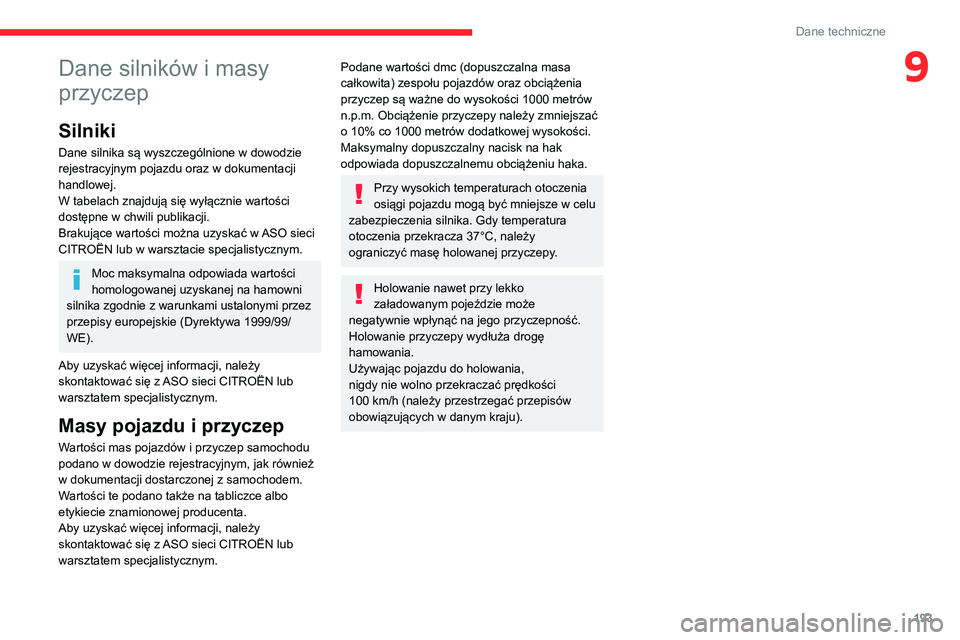

9Dane silników i masy
przyczep
Silniki
Dane silnika są wyszczególnione w dowodzie
rejestracyjnym pojazdu oraz w dokumentacji
handlowej.
W tabelach znajdują się wyłącznie wartości
dostępne w chwili publikacji.
Brakujące wartości można uzyskać w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Moc maksymalna odpowiada wartości
homologowanej uzyskanej na hamowni
silnika zgodnie z warunkami ustalonymi przez
przepisy europejskie (Dyrektywa 1999/99/
WE).
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
Masy pojazdu i przyczep
Wartości mas pojazdów i przyczep samochodu
podano w dowodzie rejestracyjnym, jak również
w dokumentacji dostarczonej z samochodem.
Wartości te podano także na tabliczce albo
etykiecie znamionowej producenta.
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
Podane wartości dmc (dopuszczalna masa
całkowita) zespołu pojazdów oraz obciążenia
przyczep są ważne do wysokości 1000 metrów
n.p.m. Obciążenie przyczepy należy zmniejszać
o 10% co 1000 metrów dodatkowej wysokości.
Maksymalny dopuszczalny nacisk na hak
odpowiada dopuszczalnemu obciążeniu haka.
Przy wysokich temperaturach otoczenia
osiągi pojazdu mogą być mniejsze w celu
zabezpieczenia silnika. Gdy temperatura
otoczenia przekracza 37°C, należy
ograniczyć masę holowanej przyczepy.
Holowanie nawet przy lekko
załadowanym pojeździe może
negatywnie wpłynąć na jego przyczepność.
Holowanie przyczepy wydłuża drogę
hamowania.
Używając pojazdu do holowania,
nigdy nie wolno przekraczać prędkości
100

km/h (należy przestrzegać przepisów
obowiązujących w danym kraju).

194
Dane techniczne
Silniki i masy przyczep – silniki Diesla
SilnikiBlueHDi 110BlueHDi 130
Skrzynie biegów BVM6
(manualna 6-biegowa) EAT8
(automatyczna 8-biegowa)
Kody DV5RCe MB6 STTdDV5RC ATN8 STTd
Kody modeli BBYHSABBYHZB
Pojemność (cm3) 14991499
Moc maksymalna wg normy UE (kW) 8196
Paliwo Olej napędowyOlej napędowy
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 1200
1200
Przyczepa bez hamulca (kg) 660690
Maksymalny dopuszczalny nacisk na hak (kg) 6161

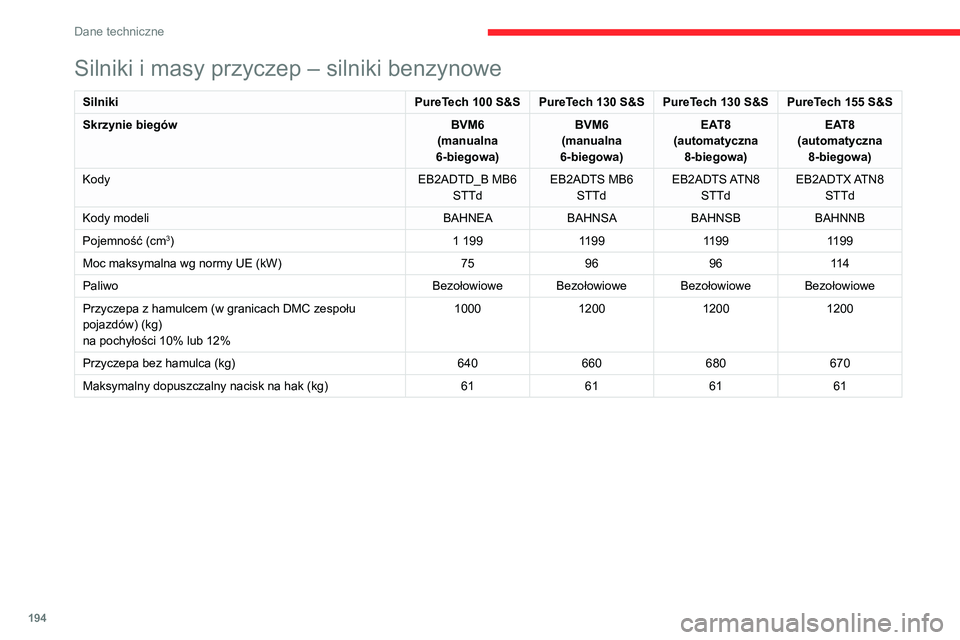

Silniki i masy przyczep – silniki benzynowe
Silniki PureTech 100 S&S PureTech 130 S&S PureTech 130 S&S PureTech 155 S&S
Skrzynie biegów BVM6
(manualna
6-biegowa) BVM6
(manualna
6-biegowa) EAT8
(automatyczna 8-biegowa) EAT8
(automatyczna 8-biegowa)
Kody EB2ADTD_B MB6
STTd EB2ADTS MB6
STTd EB2ADTS ATN8
STTd EB2ADTX ATN8
STTd
Kody modeli BAHNEABAHNSABAHNSBBAHNNB
Pojemność (cm
3) 1 1991199 11991199
Moc maksymalna wg normy UE (kW) 75969611 4
Paliwo Bezołowiowe Bezołowiowe Bezołowiowe Bezołowiowe
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 1000
120012001200
Przyczepa bez hamulca (kg) 640660680670
Maksymalny dopuszczalny nacisk na hak (kg) 61616161

195
Dane techniczne

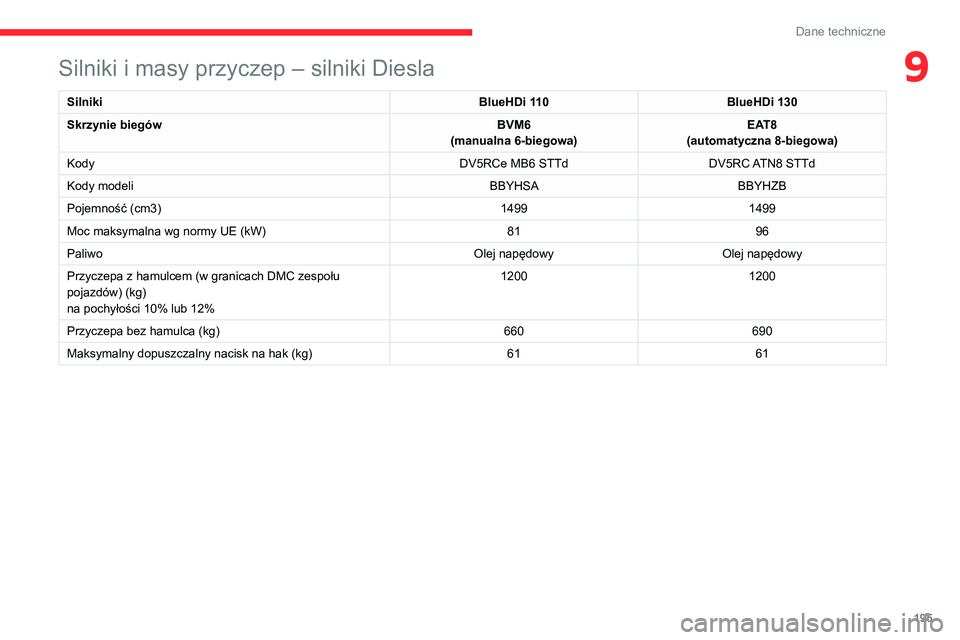

9Silniki i masy przyczep – silniki Diesla
SilnikiBlueHDi 110BlueHDi 130
Skrzynie biegów BVM6
(manualna 6-biegowa) EAT8
(automatyczna 8-biegowa)
Kody DV5RCe MB6 STTdDV5RC ATN8 STTd
Kody modeli BBYHSABBYHZB
Pojemność (cm3) 14991499
Moc maksymalna wg normy UE (kW) 8196
Paliwo Olej napędowyOlej napędowy
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 1200
1200
Przyczepa bez hamulca (kg) 660690
Maksymalny dopuszczalny nacisk na hak (kg) 6161

196
Dane techniczne

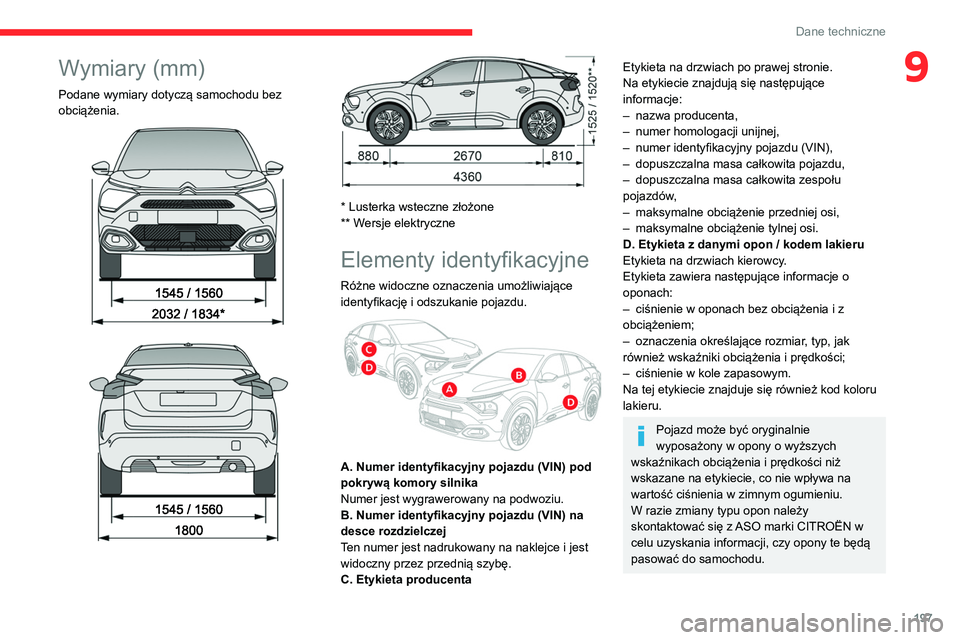

Wymiary (mm)
Podane wymiary dotyczą samochodu bez
obciążenia.





6LOQLNHOHNWU\
\F]Q\
.RG\PRGHOL %&=.;&
3U]\F]HSD]K\
DPXOFHPZJ\
UDQLFDFK'0&]\
HVSR

197
Dane techniczne
9Wymiary (mm)
Podane wymiary dotyczą samochodu bez
obciążenia.






* Lusterka wsteczne złożone
** Wersje elektryczne
Elementy identyfikacyjne
Różne widoczne oznaczenia umożliwiające
identyfikację i odszukanie pojazdu.


A. Numer identyfikacyjny pojazdu (VIN) pod
pokrywą komory silnika
Numer jest wygrawerowany na podwoziu.
B. Numer identyfikacyjny pojazdu (VIN) na
desce rozdzielczej
Ten numer jest nadrukowany na naklejce i jest
widoczny przez przednią szybę.
C. Etykieta producenta
Etykieta na drzwiach po prawej stronie.
Na etykiecie znajdują się następujące
informacje:
–
nazwa producenta,
–


numer homologacji unijnej,
–


numer identyfikacyjny pojazdu (VIN),
–


dopuszczalna masa całkowita pojazdu,
–


dopuszczalna masa całkowita zespołu
pojazdów

,
–

maksymalne obciążenie przedniej osi,
–


maksymalne obciążenie tylnej osi.
D. Etykieta z danymi opon / kodem lakieru
Etykieta na drzwiach kierowcy

.
Etykieta zawiera następujące informacje o
oponach:
–

ciśnienie w oponach bez obciążenia i z
obciążeniem;
–


oznaczenia określające rozmiar
, typ, jak
również wskaźniki obciążenia i prędkości;
–

ciśnienie w kole zapasowym.
Na tej etykiecie znajduje się również kod koloru
lakieru.
Pojazd może być oryginalnie
wyposażony w opony o wyższych
wskaźnikach obciążenia i prędkości niż
wskazane na etykiecie, co nie wpływa na
wartość ciśnienia w zimnym ogumieniu.
W razie zmiany typu opon należy
skontaktować się z ASO marki CITROËN w
celu uzyskania informacji, czy opony te będą
pasować do samochodu.

198
Radio BLUETOOTH z ekranem dotykowym
Radio BLUETOOTH z
ekranem dotykowym


Multimedialny system audio,
telefon Bluetooth
®
Opisane poniżej funkcje i ustawienia
mogą się różnić w zależności od wersji i
konfiguracji pojazdu.
Ze względów bezpieczeństwa oraz w
związku z koniecznością zachowania
uwagi przez kierowcę następujące czynności
należy wykonywać po zatrzymaniu pojazdu i
pozostawieniu włączonego zapłonu:
–

parowanie smartfona z systemem w trybie
łączności Bluetooth;
–


obsługa smartfona;
–


zmiana ustawień i konfiguracji systemu.
System został zakodowany w taki
sposób, aby działał wyłącznie w danym
samochodzie.
O przełączeniu systemu w stan czuwania
informuje komunikat dotyczący trybu
oszczędzania energii.
Pierwsze kroki
Gdy silnik pracuje, naciśnięcie umożliwia
wyłączenie dźwięku.
Przy wyłączonym zapłonie naciśnięcie powoduje
włączenie systemu.
Zwiększać lub zmniejszać głośność za
pomocą pokrętła po lewej stronie.
Aby przejść do menu, nacisnąć ten przycisk na ekranie dotykowym.
Nacisnąć strzałkę wstecz, aby przejść do góry o
jeden poziom.
Do czyszczenia ekranu używać miękkiej
ściereczki (np. ściereczki do okularów)
bez żadnych dodatkowych preparatów.
Nie dotykać ekranu ostro zakończonymi
przedmiotami.
Nie dotykać ekranu mokrymi dłońmi.
Niektóre informacje są stale wyświetlane na
górnym pasku ekranu dotykowego:
–

Informacje dotyczące klimatyzacji (w
zależności od wersji).
–


Połączenie Bluetooth.
–


Sygnalizacja udostępniania danych lokalizacji.
Wybór źródła dźwięku:
– stacje radiowe FM/AM/DAB (w zależności od
wyposażenia).
–

T
elefon połączony za pośrednictwem interfejsu
Bluetooth i transmisja multimediów Bluetooth*
(streaming).
–

Pamięć USB.
–


Odtwarzacz przenośny podłączony do gniazda
dodatkowego (w zależności od wyposażenia).
Przy bardzo wysokiej temperaturze
otoczenia głośność dźwięku może zostać
ograniczona w celu zabezpieczenia systemu.
Może on przełączyć się w stan czuwania
(całkowite wyłączenie ekranu i dźwięku) na co
najmniej 5 minut.
Prawidłowe działanie zostaje przywrócone po
obniżeniu temperatury w kabinie.
Przełączniki przy
kierownicy
Przełączniki przy kierownicy
− typ 1

Radio:
Wybór poprzedniej/następnej
zapamiętanej stacji radiowej.
