175
W razie awarii
8mógł dojechać do najbliższego zakładu
wulkanizacyjnego.
Zestaw może być stosowany do naprawy
większości otworów powstałych w wyniku
przebicia opony w obszarze bieżnika.
Układ elektryczny pojazdu pozwala na
podłączenie sprężarki do zasilania 12 V
na czas umożliwiający naprawę opony w
przypadku jej przebicia.
Więcej informacji na temat narzędzi
pokładowych zawiera odpowiedni
rozdział.
Na tej etykiecie widnieje ciśnienie
pompowania opon.
Więcej informacji na temat elementów
identyfikacyjnych, a w szczególności na
temat tej etykiety, zawiera odpowiedni punkt.
W przypadku korekty ciśnienia w jednej
bądź kilku oponach należy wykonać
inicjalizację układu wykrywania
niedopompowania opon.
Więcej informacji na temat wykrywania
niskiego ciśnienia w ogumieniu znajduje
się w odpowiednim rozdziale.
Sposób przeprowadzenia
naprawy
Nie wyciągać obcych ciał wbitych w
oponę (np. gwoździ czy śrub).
►

Zaparkować pojazd w miejscu, gdzie nie
będzie utrudniał ruchu drogowego i zaciągnąć
hamulec postojowy

.
►

Zastosować się do instrukcji bezpieczeństwa
(dotyczących świateł awaryjnych, trójkąta
ostrzegawczego, kamizelki odblaskowej itp.)
zgodnie z przepisami obowiązującymi w kraju, w
którym odbywa się jazda.
►


W

yłączyć zapłon.
►

Rozwinąć przewód schowany pod sprężarką.

► Podłączyć przewód sprężarki do pojemnika
ze środkiem uszczelniającym.


► Odwrócić pojemnik ze środkiem
uszczelniającym i zamocować go w
przewidzianym do tego celu wycięciu sprężarki.
►

Zdjąć korek z zaworu opony do naprawy i
odłożyć go w czyste miejsce.


► Podłączyć przewód pojemnika ze środkiem
uszczelniającym do zaworu naprawianej opony i
mocno go dokręcić.
►

Sprawdzić, czy przełącznik sprężarki jest
ustawiony w położeniu „ O

”.

176
W razie awarii
► Sprawdzić, czy przełącznik sprężarki jest
ustawiony w położeniu „ O”.
► Rozwinąć całkowicie przewód elektryczny
schowany pod sprężarką.
► Włożyć wtyczkę elektryczną sprężarki do
gniazda 12 V samochodu.
► Włączyć zapłon.
► Włączyć sprężarkę, przestawiając przełącznik
do położenia „ I” i pompować, aż ciśnienie w
oponie osiągnie wartość wskazaną na etykiecie.
Aby zmniejszyć ciśnienie powietrza w oponie,
nacisnąć czarny przycisk na przewodzie
sprężarki przy przyłączu zaworu.
Jeżeli po upływie 7 minut nie uda się
uzyskać ciśnienia 2 bar, oznacza to, że
opona jest uszkodzona. Skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym, aby uzyskać pomoc.
► Po osiągnięciu właściwego ciśnienia
przestawić przełącznik do położenia „ O”.
► Odłączyć i schować zestaw.
► Założyć korek na zawór.
Koło zapasowe
Po zeskanowaniu kodu QR ze strony 3
można obejrzeć filmy z objaśnieniami.
Więcej informacji na temat narzędzi
pokładowych zawiera odpowiedni
rozdział.
► Rozwinąć całkowicie przewód elektryczny
schowany pod sprężarką.
►

Włożyć wtyczkę elektryczną sprężarki do
gniazda 12

V samochodu.
► Nakleić naklejkę z
ograniczeniem prędkości.
Naklejkę z ograniczeniem prędkości
należy nakleić wewnątrz samochodu, w
polu widzenia kierowcy, aby przypominała, że
jedno koło jest naprawione tymczasowo.
►

Włączyć zapłon.

► Włączyć sprężarkę, przestawiając przełącznik
w położenie „ I”, i poczekać, aż ciśnienie
w oponie osiągnie wartość 2
bar. Środek
uszczelniający wtryskiwany jest do opony pod
ciśnieniem. W trakcie tej operacji nie wyjmować
przewodu z zaworu (niebezpieczeństwo
ochlapania).
Jeżeli po upływie około 7 minut nie uda
się uzyskać ciśnienia 2 bar, opony nie
można naprawić. Skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym, aby uzyskać pomoc.
►

Przestawić przełącznik w położenie „ O

”.
►

W
yjąć wtyczkę elektryczną sprężarki z
gniazda 12
V samochodu.
►

Odłączyć zestaw
.
►

Założyć korek na zawór
.
►

Odłączyć i schować pojemnik ze środkiem
uszczelniającym.
Środek uszczelniający jest szkodliwy w
przypadku połknięcia i drażniący dla
oczu.
Środek należy przechowywać w miejscu
niedostępnym dla dzieci.
Termin przydatności do użycia środka
uszczelniającego podano na pojemniku.
Zużytego pojemnika nie należy wyrzucać
gdziekolwiek – należy go przekazać do ASO
sieci CITROËN albo do firmy zajmującej się
utylizacją.
Należy pamiętać o zaopatrzeniu się w nowy
pojemnik w ASO sieci CITROËN albo w
warsztacie specjalistycznym.


► Niezwłocznie przejechać ok. 5 kilometrów z
niewielką prędkością (między 20 a 60 km/h), aby
uszczelnić przebicie.
►

Zatrzymać się i za pomocą zestawu
sprawdzić, czy nie spada ciśnienie powietrza .
Podczas jazdy z oponą naprawioną za
pomocą zestawu tego typu nie wolno
przekraczać prędkości 80
km/h. Maksymalny
dystans to 200
km.
Skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym w sprawie
wymiany opony.
Kontrola/uzupełnianie
ciśnienia
Sprężarki bez środka uszczelniającego można
używać do sprawdzania, a w razie potrzeby
dostosowywania ciśnienia w oponach.
►

Zdjąć korek z zaworu opony i odłożyć go w
czyste miejsce.
►


Rozwinąć przewód schowany pod sprężarką.
►


Podłączyć przewód do zaworu opony i
mocno dokręcić.

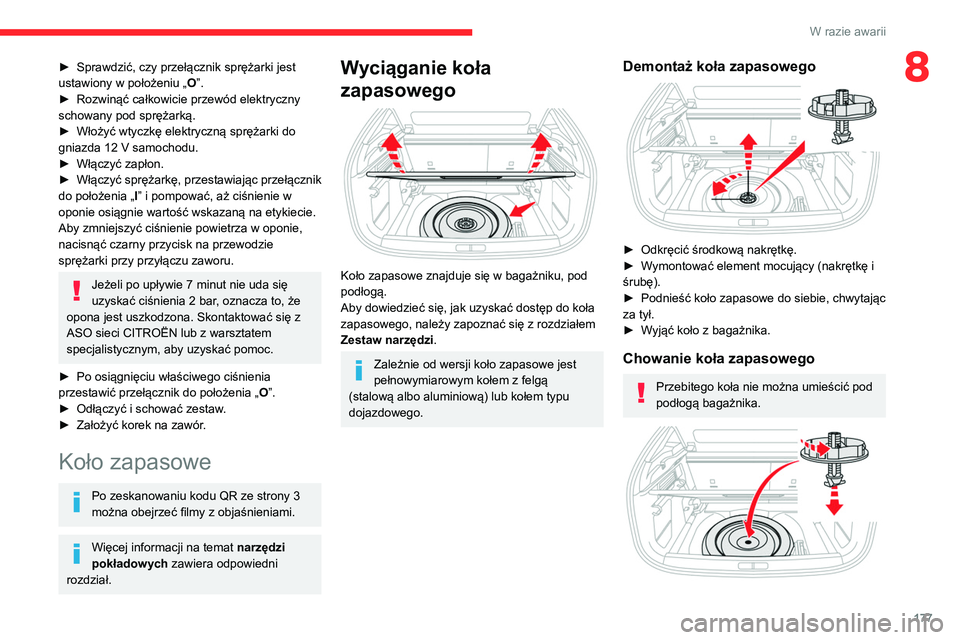

177
W razie awarii
8► Sprawdzić, czy przełącznik sprężarki jest
ustawiony w położeniu „ O
”.
►

Rozwinąć całkowicie przewód elektryczny
schowany pod sprężarką.
►


Włożyć wtyczkę elektryczną sprężarki do
gniazda 12

V samochodu.
►

Włączyć zapłon.
►


Włączyć
sprężarkę, przestawiając przełącznik
do położenia „ I” i pompować, aż ciśnienie w
oponie osiągnie wartość wskazaną na etykiecie.
Aby zmniejszyć ciśnienie powietrza w oponie,
nacisnąć czarny przycisk na przewodzie
sprężarki przy przyłączu zaworu.
Jeżeli po upływie 7 minut nie uda się
uzyskać ciśnienia 2 bar, oznacza to, że
opona jest uszkodzona. Skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym, aby uzyskać pomoc.
►

Po osiągnięciu właściwego ciśnienia
przestawić przełącznik do położenia „ O

”.
►

Odłączyć i schować zestaw
.
►

Założyć korek na zawór
.
Koło zapasowe
Po zeskanowaniu kodu QR ze strony 3
można obejrzeć filmy z objaśnieniami.
Więcej informacji na temat narzędzi
pokładowych zawiera odpowiedni
rozdział.
Wyciąganie koła
zapasowego


Koło zapasowe znajduje się w bagażniku, pod
podłogą.
Aby dowiedzieć się, jak uzyskać dostęp do koła
zapasowego, należy zapoznać się z rozdziałem
Zestaw narzędzi.
Zależnie od wersji koło zapasowe jest
pełnowymiarowym kołem z felgą
(stalową albo aluminiową) lub kołem typu
dojazdowego.
Demontaż koła zapasowego

► Odkręcić środkową nakrętkę.
► W ymontować element mocujący (nakrętkę i
śrubę).
►

Podnieść koło zapasowe do siebie, chwytając
za tył.
►


W
yjąć koło z bagażnika.
Chowanie koła zapasowego
Przebitego koła nie można umieścić pod
podłogą bagażnika.

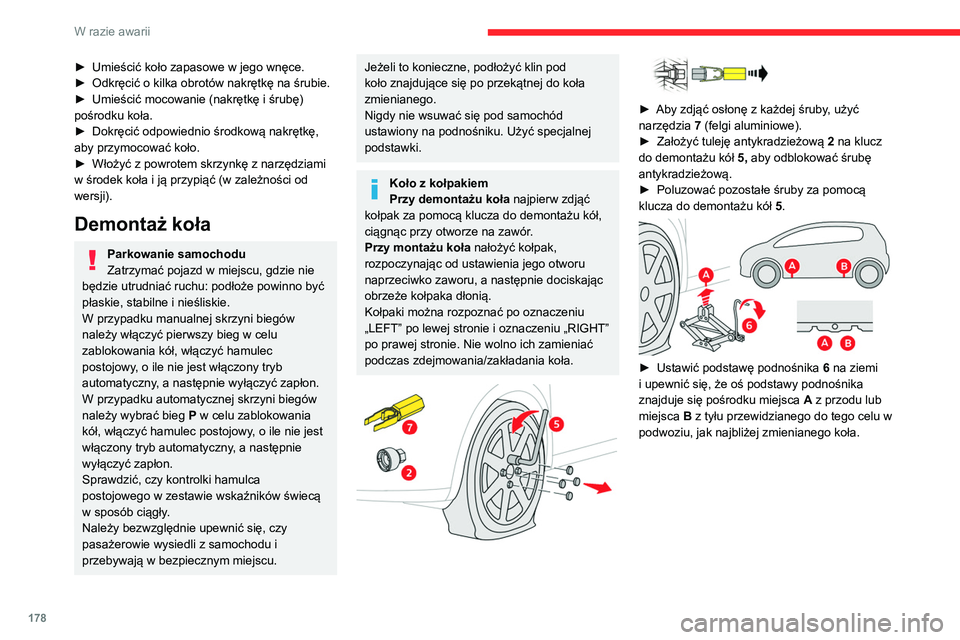

178
W razie awarii
► Umieścić koło zapasowe w jego wnęce.
► Odkręcić o kilka obrotów nakrętkę na śrubie.
►

Umieścić mocowanie (nakrętkę i śrubę)
pośrodku koła.
►


Dokręcić odpowiednio środkową nakrętkę,
aby przymocować koło.
►


Włożyć z powrotem skrzynkę z narzędziami
w środek koła i ją przypiąć (w zależności od
wersji).
Demontaż koła
Parkowanie samochodu
Zatrzymać pojazd w miejscu, gdzie nie
będzie utrudniać ruchu: podłoże powinno być
płaskie, stabilne i nieśliskie.
W przypadku manualnej skrzyni biegów
należy włączyć pierwszy bieg w celu
zablokowania kół, włączyć hamulec
postojowy, o ile nie jest włączony tryb
automatyczny, a następnie wyłączyć zapłon.
W przypadku automatycznej skrzyni biegów
należy wybrać bieg

P
w celu zablokowania
kół, włączyć hamulec postojowy, o ile nie jest
włączony tryb automatyczny, a następnie
wyłączyć zapłon.
Sprawdzić, czy kontrolki hamulca
postojowego w zestawie wskaźników świecą
w sposób ciągły.
Należy bezwzględnie upewnić się, czy
pasażerowie wysiedli z samochodu i
przebywają w bezpiecznym miejscu.
Jeżeli to konieczne, podłożyć klin pod
koło znajdujące się po przekątnej do koła
zmienianego.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku. Użyć specjalnej
podstawki.
Koło z kołpakiem
Przy demontażu koła najpierw zdjąć
kołpak za pomocą klucza do demontażu kół,
ciągnąc przy otworze na zawór.
Przy montażu koła nałożyć kołpak,
rozpoczynając od ustawienia jego otworu
naprzeciwko zaworu, a następnie dociskając
obrzeże kołpaka dłonią.
Kołpaki można rozpoznać po oznaczeniu
„LEFT” po lewej stronie i oznaczeniu „RIGHT”
po prawej stronie. Nie wolno ich zamieniać
podczas zdejmowania/zakładania koła.




► Aby zdjąć osłonę z każdej śruby , użyć
narzędzia 7 (felgi aluminiowe).
►

Założyć tuleję antykradzieżową

2
na klucz
do demontażu kół

5,
aby odblokować śrubę
antykradzieżową.
►

Poluzować pozostałe śruby za pomocą
klucza do demontażu kół


5
.


► Ustawić podstawę podnośnika 6 na ziemi
i upewnić się, że oś podstawy podnośnika
znajduje się pośrodku miejsca

A
z przodu lub
miejsca
B z tyłu przewidzianego do tego celu w
podwoziu, jak najbliżej zmienianego koła.

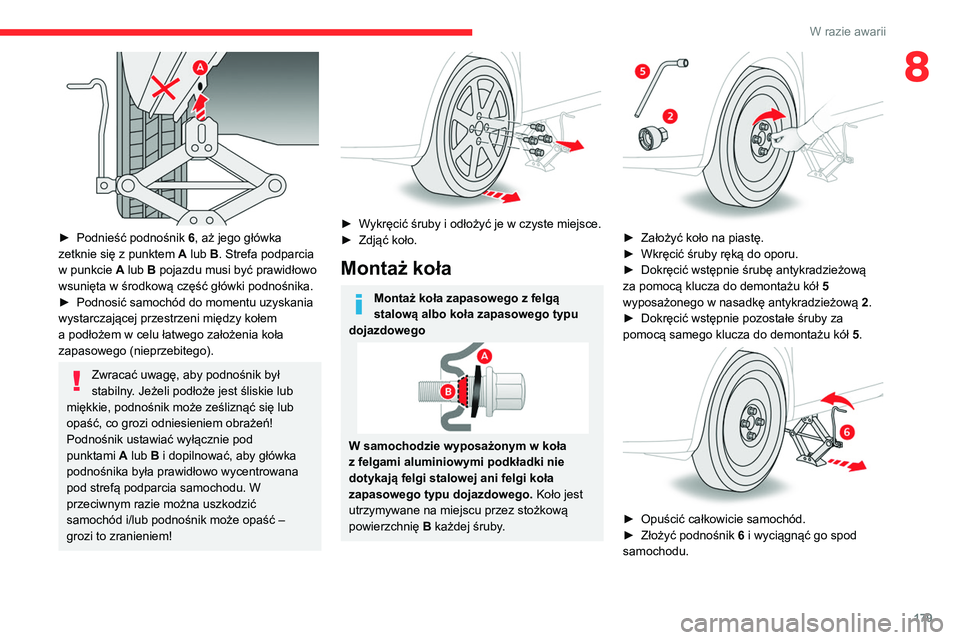

179
W razie awarii
8

► Podnieść podnośnik 6 , aż jego główka
zetknie się z punktem A lub B. Strefa podparcia
w punkcie

A
lub B pojazdu musi być prawidłowo
wsunięta w środkową część główki podnośnika.
►

Podnosić samochód do momentu uzyskania
wystarczającej przestrzeni między kołem
a podłożem w celu łatwego założenia koła
zapasowego (nieprzebitego).
Zwracać uwagę, aby podnośnik był
stabilny. Jeżeli podłoże jest śliskie lub
miękkie, podnośnik może ześliznąć się lub
opaść, co grozi odniesieniem obrażeń!
Podnośnik ustawiać wyłącznie pod
punktami
A lub B i dopilnować, aby główka
podnośnika była prawidłowo wycentrowana
pod strefą podparcia samochodu. W
przeciwnym razie można uszkodzić
samochód i/lub podnośnik może opaść –
grozi to zranieniem!


► Wykręcić śruby i odłożyć je w czyste miejsce.
► Zdjąć koło.
Montaż koła
Montaż koła zapasowego z felgą
stalową albo koła zapasowego typu
dojazdowego
W samochodzie wyposażonym w koła
z felgami aluminiowymi podkładki nie
dotykają felgi stalowej ani felgi koła
zapasowego typu dojazdowego. Koło jest
utrzymywane na miejscu przez stożkową
powierzchnię B każdej śruby.


► Założyć koło na piastę.
► Wkręcić śruby ręką do oporu.
►

Dokręcić wstępnie śrubę antykradzieżową
za pomocą klucza do demontażu kół 5


wyposażonego w nasadkę antykradzieżową 2.
►

Dokręcić wstępnie pozostałe śruby za
pomocą samego klucza do demontażu kół 5

.


► Opuścić całkowicie samochód.
► Złożyć podnośnik 6
i wyciągnąć go spod
samochodu.

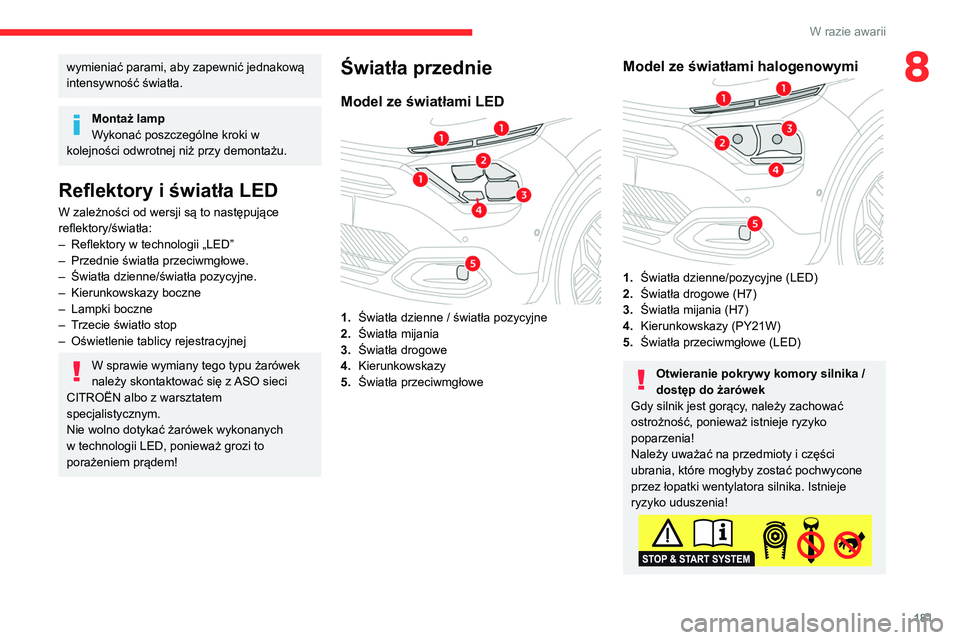

180
W razie awarii
wymieniać parami, aby zapewnić jednakową
intensywność światła.
Montaż lamp
Wykonać poszczególne kroki w
kolejności odwrotnej niż przy demontażu.
Reflektory i światła LED
W zależności od wersji są to następujące
reflektory/światła:
– Reflektory w technologii „LED”
– Przednie światła przeciwmgłowe.
– Światła dzienne/światła pozycyjne.
– Kierunkowskazy boczne
– Lampki boczne
– Trzecie światło stop
– Oświetlenie tablicy rejestracyjnej
W sprawie wymiany tego typu żarówek
należy skontaktować się z ASO sieci
CITROËN albo z warsztatem
specjalistycznym.
Nie wolno dotykać żarówek wykonanych
w technologii LED, ponieważ grozi to
porażeniem prądem!

► Dokręcić śrubę antykradzieżową za pomocą
klucza do demontażu kół 5
wyposażonego w
nasadkę antykradzieżową 2.
►

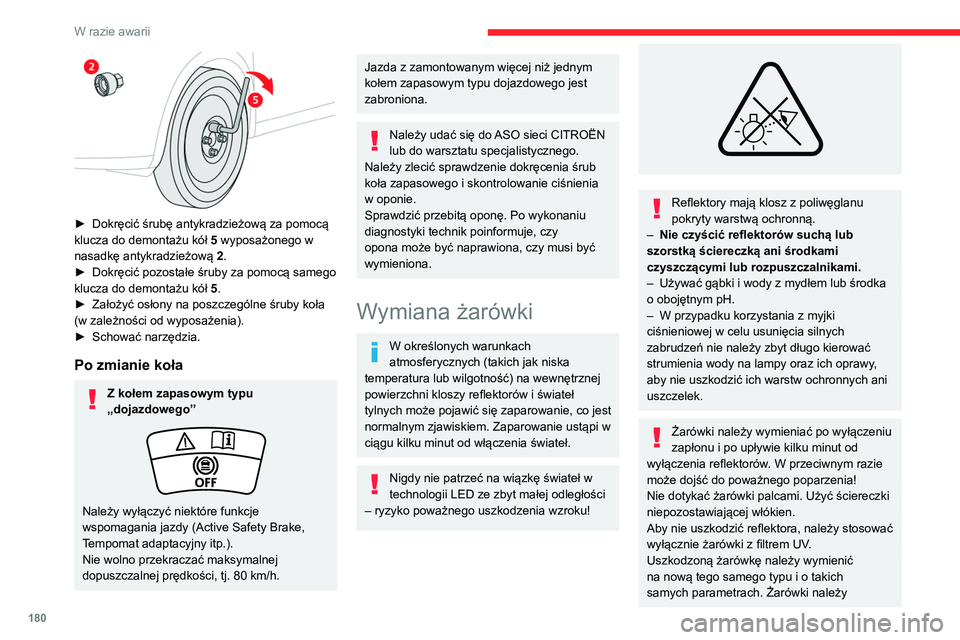

Dokręcić pozostałe śruby za pomocą samego
klucza do demontażu kół 5

.
►

Założyć osłony na poszczególne śruby koła
(w zależności od wyposażenia).
►


Schować narzędzia.
Po zmianie koła
Z kołem zapasowym typu
„dojazdowego”
Należy wyłączyć niektóre funkcje
wspomagania jazdy (Active Safety Brake,
Tempomat adaptacyjny itp.).
Nie wolno przekraczać maksymalnej
dopuszczalnej prędkości, tj. 80 km/h.
Jazda z zamontowanym więcej niż jednym
kołem zapasowym typu dojazdowego jest
zabroniona.
Należy udać się do ASO sieci CITROËN
lub do warsztatu specjalistycznego.
Należy zlecić sprawdzenie dokręcenia śrub
koła zapasowego i skontrolowanie ciśnienia
w oponie.
Sprawdzić przebitą oponę. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi być
wymieniona.
Wymiana żarówki
W określonych warunkach
atmosferycznych (takich jak niska
temperatura lub wilgotność) na wewnętrznej
powierzchni kloszy reflektorów i świateł
tylnych może pojawić się zaparowanie, co jest
normalnym zjawiskiem. Zaparowanie ustąpi w
ciągu kilku minut od włączenia świateł.
Nigdy nie patrzeć na wiązkę świateł w
technologii LED ze zbyt małej odległości
– ryzyko poważnego uszkodzenia wzroku!


Reflektory mają klosz z poliwęglanu
pokryty warstwą ochronną.
–

Nie czyścić reflektorów suchą lub
szorstką ściereczką ani środkami
czyszczącymi lub rozpuszczalnikami.
–


Używać gąbki i wody z mydłem lub środka
o obojętnym pH.
–


W przypadku korzystania z myjki
ciśnieniowej w celu usunięcia silnych
zabrudzeń nie należy zbyt długo kierować
strumienia wody na lampy oraz ich oprawy

,
aby nie uszkodzić ich warstw ochronnych ani
uszczelek.
Żarówki należy wymieniać po wyłączeniu
zapłonu i po upływie kilku minut od
wyłączenia reflektorów. W przeciwnym razie
może dojść do poważnego poparzenia!
Nie dotykać żarówki palcami. Użyć ściereczki
niepozostawiającej włókien.
Aby nie uszkodzić reflektora, należy stosować
wyłącznie żarówki z filtrem UV.
Uszkodzoną żarówkę należy wymienić
na nową tego samego typu i o takich
samych parametrach. Żarówki należy

181
W razie awarii
8wymieniać parami, aby zapewnić jednakową
intensywność światła.
Montaż lamp
Wykonać poszczególne kroki w
kolejności odwrotnej niż przy demontażu.
Reflektory i światła LED
W zależności od wersji są to następujące
reflektory/światła:
–

Reflektory w technologii „LED”
–


Przednie światła przeciwmgłowe.
–


Światła dzienne/światła pozycyjne.
–


Kierunkowskazy boczne
–


Lampki boczne
–


T
rzecie światło stop
–

Oświetlenie tablicy rejestracyjnej
W sprawie wymiany tego typu żarówek
należy skontaktować się z ASO sieci
CITROËN albo z
warsztatem
specjalistycznym.
Nie wolno dotykać żarówek wykonanych
w technologii LED, ponieważ grozi to
porażeniem prądem!
Światła przednie
Model ze światłami LED

1. Światła dzienne / światła pozycyjne
2. Światła mijania
3. Światła drogowe
4. Kierunkowskazy
5. Światła przeciwmgłowe
Model ze światłami halogenowymi
1.Światła dzienne/pozycyjne (LED)
2. Światła drogowe (H7)
3. Światła mijania (H7)
4. Kierunkowskazy (PY21W)
5. Światła przeciwmgłowe (LED)
Otwieranie pokrywy komory silnika /
dostęp do żarówek
Gdy silnik jest gorący, należy zachować
ostrożność, ponieważ istnieje ryzyko
poparzenia!
Należy uważać na przedmioty i części
ubrania, które mogłyby zostać pochwycone
przez łopatki wentylatora silnika. Istnieje
ryzyko uduszenia!

182
W razie awarii

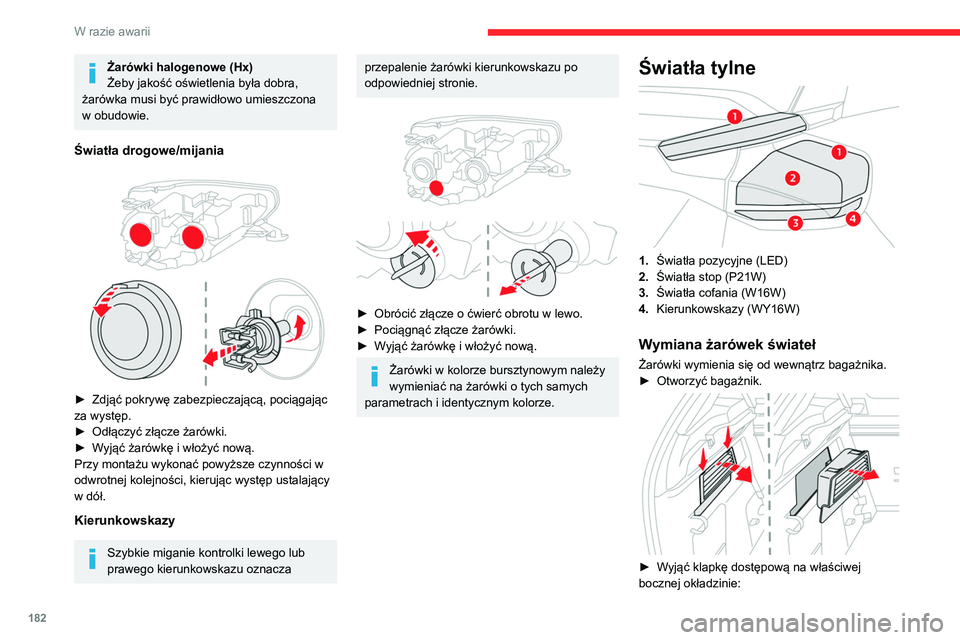

Żarówki halogenowe (Hx)
Żeby jakość oświetlenia była dobra,
żarówka musi być prawidłowo umieszczona
w obudowie.
Światła drogowe/mijania


► Zdjąć pokrywę zabezpieczającą, pociągając
za występ.
►

Odłączyć złącze żarówki.
►


W
yjąć żarówkę i włożyć nową.
Przy montażu wykonać powyższe czynności w
odwrotnej kolejności, kierując występ ustalający
w dół.
Kierunkowskazy
Szybkie miganie kontrolki lewego lub
prawego kierunkowskazu oznacza
przepalenie żarówki kierunkowskazu po
odpowiedniej stronie.


► Obrócić złącze o ćwierć obrotu w lewo.
► Pociągnąć złącze żarówki.
►

W
yjąć żarówkę i włożyć nową.
Żarówki w kolorze bursztynowym należy
wymieniać na żarówki o tych samych
parametrach i identycznym kolorze.
Światła tylne

1. Światła pozycyjne (LED)
2. Światła stop (P21W)
3. Światła cofania (W16W)
4. Kierunkowskazy (WY16W)
Wymiana żarówek świateł
Żarówki wymienia się od wewnątrz bagażnika.
►
Otworzyć bagażnik.

► Wyjąć klapkę dostępową na właściwej
bocznej okładzinie:
