2021 CITROEN C4 Instrukcja obsługi (in Polish)

143
Jazda
6Usterki
Gdy funkcja nie jest włączona,
krótkotrwałe miganie kontrolki w przycisku
i sygnał dźwiękowy informują o usterce układu.
Jeżeli usterka wystąpi podczas używania układu,
kontrolka zgaśnie.
Jeśli w trakcie korzystania z funkcji
wspomagania parkowania wystąpi jej
usterka, sygnalizowana zaświeceniem się tej
kontrolki i wyświetleniem komunikatu, nastąpi
wyłączenie funkcji.
W przypadku usterki należy sprawdzić układ
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
W przypadku usterki układu
kierowniczego ze wspomaganiem w
zestawie wskaźników zostaje wyświetlona ta
kontrolka, czemu towarzyszy komunikat
ostrzegawczy.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa. Skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym.

poleca

Zgodne paliwa
Benzyna zgodna z normą PN-EN 228,
zawierająca do 5% lub 10% etanolu.

Oleje napędowe zgodne z normą PN-EN 590,
PN-EN 16734 i PN-EN 16709, zawierające
odpowiednio do 7%, 10%, 20% lub 30% estrów
metylowych kwasów tłuszczowych. W przypadku
korzystania z paliwa B20 lub B30, nawet
sporadycznie, jest konieczne przestrzeganie
specjalnych procedur serwisowych dotyczących
pojazdów użytkowanych w trudnych warunkach.

Olej napędowy parafinowy zgodny z normą
PN-EN 15940.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego itd.) jest surowo zabronione
(niebezpieczeństwo uszkodzenia silnika i
układu paliwowego).
Dopuszcza się używanie wyłącznie
dodatków do paliw zgodnych z normą
B715001 (benzyna) lub B715000 (olej
napędowy).
DZIKI OLEJOM TOTAL QUARTZ
ZWIKSZ OSIGI
Od ponad 50 lat \037rmom T
p
kreatywno\036\033 oraz innowacje technologiczne.
W
olej\363w T
w samochodach CITRO\313N, aby sta\034y si\032 one
j
\036rodowiska.
T
i wydajno\036\033 swoich produkt\363w w sportach
motorowych w ekstremalnych warunkach.
Serwisujc swój samochód, postaw na oleje
TOTAL QUARTZ – to gwarancja optymalnej
trwaoci i wydajnoci pracy silnika.

145
Informacje praktyczne
7Zgodne paliwa
Benzyna zgodna z normą PN-EN 228,
zawierająca do 5% lub 10% etanolu.

Oleje napędowe zgodne z normą PN-EN 590,
PN-EN 16734 i PN-EN 16709, zawierające
odpowiednio do 7%, 10%, 20% lub 30% estrów
metylowych kwasów tłuszczowych. W przypadku
korzystania z paliwa B20 lub B30, nawet
sporadycznie, jest konieczne przestrzeganie
specjalnych procedur serwisowych dotyczących
pojazdów użytkowanych w trudnych warunkach.

Olej napędowy parafinowy zgodny z normą
PN-EN 15940.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego itd.) jest surowo zabronione
(niebezpieczeństwo uszkodzenia silnika i
układu paliwowego).
Dopuszcza się używanie wyłącznie
dodatków do paliw zgodnych z normą
B715001 (benzyna) lub B715000 (olej
napędowy).
Olej napędowy w niskiej
temperaturze
Przy temperaturach poniżej 0°C wydzielanie
się parafiny w oleju napędowym na sezon letni
może uniemożliwić prawidłową pracę silnika.
W takich warunkach należy stosować olej
napędowy na sezon zimowy i utrzymywać w
zbiorniku paliwa poziom powyżej 50%.
Aby uniknąć problemów z rozruchem przy
temperaturach poniżej -15°C, zaleca się
parkowanie pojazdu w miejscu odizolowanym od
warunków atmosferycznych (ogrzewany garaż).
Jazda za granicą
Niektóre paliwa mogą spowodować
uszkodzenie silnika.
W celu zagwarantowania prawidłowego
działania silnika w niektórych krajach może
być wymagane stosowanie specjalnego typu
paliwa (specjalna liczba oktanowa, specjalna
nazwa handlowa itp.).
Dodatkowe informacje można uzyskać u
dealera.
Tankowanie paliwa
Pojemność zbiornika paliwa: około 50 l.
Poziom rezerwy: około 6 l.
Niski poziom paliwa
W przypadku osiągnięcia niskiego
poziomu paliwa zapala się ta kontrolka w
zestawie wskaźników, zostaje wyświetlony
komunikat i rozlega się sygnał dźwiękowy. Gdy
zaświeci się ona po raz pierwszy, w zbiorniku
pozostaje około 6
litrów paliwa.
Ta kontrolka, której towarzyszy komunikat na
wyświetlaczu i sygnał dźwiękowy, zapala się po
każdym włączeniu zapłonu, dopóki nie zostanie
zatankowana wystarczająca ilość paliwa.
Podczas jazdy sygnał dźwiękowy i komunikat są
powtarzane coraz częściej w miarę obniżania się
poziomu paliwa do 0.
Należy bezwzględnie uzupełnić paliwo, aby
uniknąć unieruchomienia silnika.
Więcej informacji na temat braku oleju
napędowego zawiera odpowiedni punkt.
Mała strzałka obok kontrolki informuje, z
której strony pojazdu znajduje się klapka
wlewu paliwa.
Stop & Start
Nigdy nie tankować paliwa, gdy silnik
działa w trybie STOP. Bezwzględnie wyłączyć
zapłon przyciskiem.
Tankowanie paliwa
Podczas tankowania należy dolać co najmniej 5
l paliwa, aby tankowanie zostało uwzględnione
przez wskaźnik poziomu paliwa.
Otwarciu korka może towarzyszyć
charakterystyczny dźwięk zasysania powietrza.

146
Informacje praktyczne
Jest to normalne, a podciśnienie wynika ze
szczelności układu paliwowego.

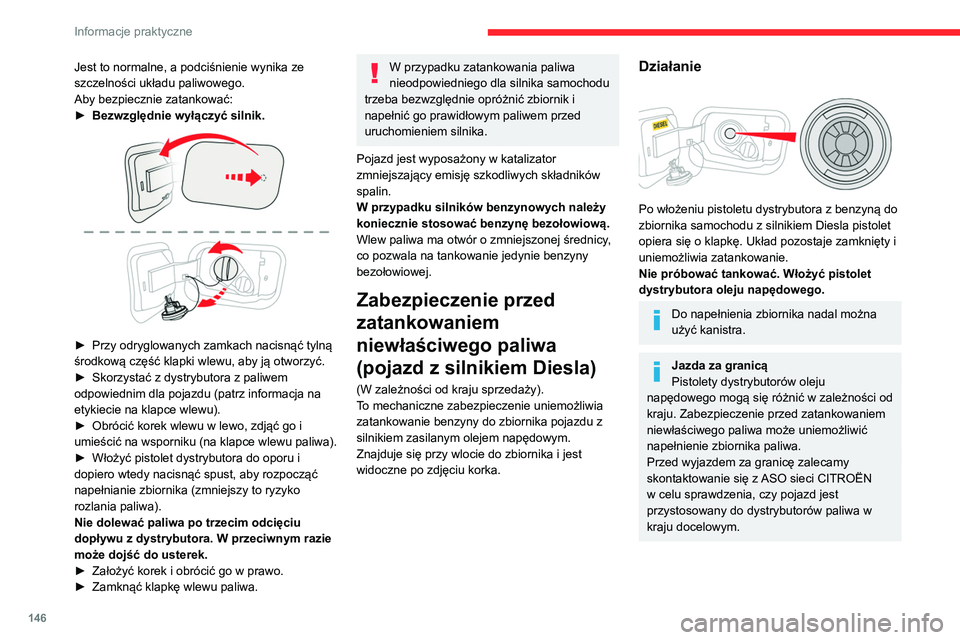

Aby bezpiecznie zatankować:
►
Bezwzględnie wyłączyć silnik.

► Przy odryglowanych zamkach nacisnąć tylną
środkową część klapki wlewu, aby ją otworzyć.
►

Skorzystać z dystrybutora z paliwem
odpowiednim dla pojazdu (patrz informacja na
etykiecie na klapce wlewu).
►


Obrócić korek wlewu w lewo, zdjąć go i
umieścić na wsporniku (na klapce wlewu paliwa).
►


Włożyć pistolet dystrybutora do oporu i
dopiero wtedy nacisnąć spust, aby rozpocząć
napełnianie zbiornika (zmniejszy to ryzyko
rozlania paliwa).
Nie dolewać paliwa po trzecim odcięciu
dopływu z dystrybutora. W przeciwnym razie
może dojść do usterek.
►


Założyć korek i obrócić go w prawo.
►


Zamknąć klapkę wlewu paliwa.
W przypadku zatankowania paliwa
nieodpowiedniego dla silnika samochodu
trzeba bezwzględnie opróżnić zbiornik i
napełnić go prawidłowym paliwem przed
uruchomieniem silnika.
Pojazd jest wyposażony w katalizator
zmniejszający emisję szkodliwych składników
spalin.
W przypadku silników benzynowych należy
koniecznie stosować benzynę bezołowiową.
Wlew paliwa ma otwór o zmniejszonej średnicy,
co pozwala na tankowanie jedynie benzyny
bezołowiowej.
Zabezpieczenie przed
zatankowaniem
niewłaściwego paliwa
(pojazd z silnikiem Diesla)
(W zależności od kraju sprzedaży).
To mechaniczne zabezpieczenie uniemożliwia
zatankowanie benzyny do zbiornika pojazdu z
silnikiem zasilanym olejem napędowym.
Znajduje się przy wlocie do zbiornika i jest
widoczne po zdjęciu korka.
Działanie

Po włożeniu pistoletu dystrybutora z benzyną do
zbiornika samochodu z silnikiem Diesla pistolet
opiera się o klapkę. Układ pozostaje zamknięty i
uniemożliwia zatankowanie.
Nie próbować tankować. Włożyć pistolet
dystrybutora oleju napędowego.
Do napełnienia zbiornika nadal można
użyć kanistra.
Jazda za granicą
Pistolety dystrybutorów oleju
napędowego mogą się różnić w zależności od
kraju. Zabezpieczenie przed zatankowaniem
niewłaściwego paliwa może uniemożliwić
napełnienie zbiornika paliwa.
Przed wyjazdem za granicę zalecamy
skontaktowanie się z ASO sieci CITROËN
w celu sprawdzenia, czy pojazd jest
przystosowany do dystrybutorów paliwa w
kraju docelowym.
Układ ładowania (pojazd
elektryczny)
Instalacja elektryczna 400 V
W trakcyjnej instalacji elektrycznej o napięciu
około 400 V są używane pomarańczowe
przewody, a poszczególne podzespoły są
opatrzone następującym symbolem:


Układ napędowy samochodu o napędzie
elektrycznym może się silnie nagrzać
podczas pracy, a jego temperatura może być
wysoka także po wyłączeniu zapłonu.
Stosować się do ostrzeżeń podanych na
etykietach, zwłaszcza po wewnętrznej stronie
klapki.
Wszelkie naprawy czy modyfikacje
układu elektrycznego samochodu (w
tym akumulatora trakcyjnego, złączy,
pomarańczowych przewodów i innych
elementów widocznych od wewnątrz i z
zewnątrz) są bezwzględnie zabronione ze
względu na groźbę poważnych oparzeń
albo porażenia prądem, grożącego nawet
śmiercią!

147
Informacje praktyczne

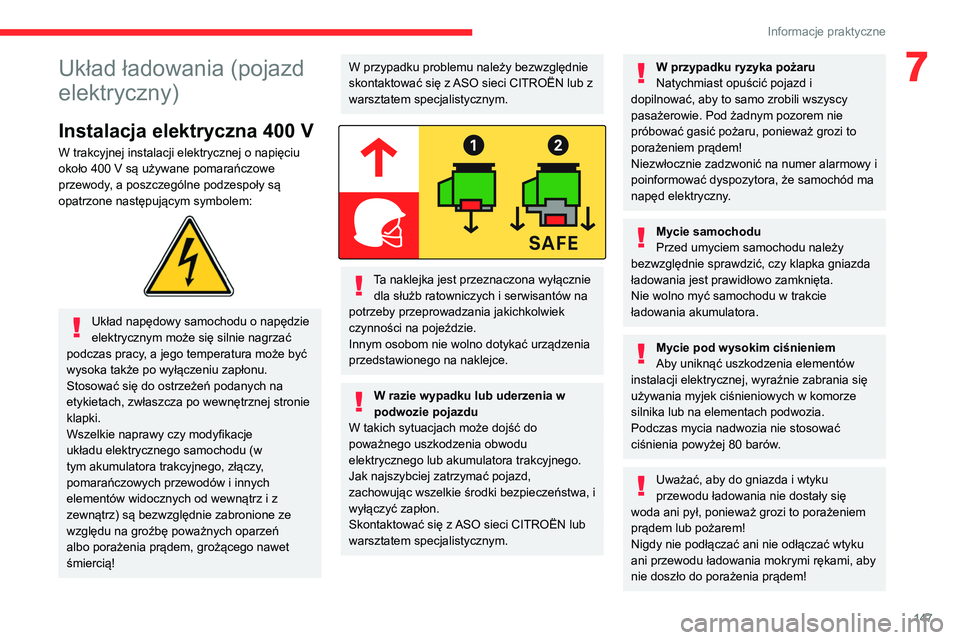

7Układ ładowania (pojazd
elektryczny)
Instalacja elektryczna 400 V
W trakcyjnej instalacji elektrycznej o napięciu
około 400 V są używane pomarańczowe
przewody, a poszczególne podzespoły są
opatrzone następującym symbolem:


Układ napędowy samochodu o napędzie
elektrycznym może się silnie nagrzać
podczas pracy, a jego temperatura może być
wysoka także po wyłączeniu zapłonu.
Stosować się do ostrzeżeń podanych na
etykietach, zwłaszcza po wewnętrznej stronie
klapki.
Wszelkie naprawy czy modyfikacje
układu elektrycznego samochodu (w
tym akumulatora trakcyjnego, złączy,
pomarańczowych przewodów i innych
elementów widocznych od wewnątrz i z
zewnątrz) są bezwzględnie zabronione ze
względu na groźbę poważnych oparzeń
albo porażenia prądem, grożącego nawet
śmiercią!
W przypadku problemu należy bezwzględnie
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.


Ta naklejka jest przeznaczona wyłącznie dla służb ratowniczych i serwisantów na
potrzeby przeprowadzania jakichkolwiek
czynności na pojeździe.
Innym osobom nie wolno dotykać urządzenia
przedstawionego na naklejce.
W razie wypadku lub uderzenia w
podwozie pojazdu
W takich sytuacjach może dojść do
poważnego uszkodzenia obwodu
elektrycznego lub akumulatora trakcyjnego.
Jak najszybciej zatrzymać pojazd,
zachowując wszelkie środki bezpieczeństwa, i
wyłączyć zapłon.
Skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
W przypadku ryzyka pożaru
Natychmiast opuścić pojazd i
dopilnować, aby to samo zrobili wszyscy
pasażerowie. Pod żadnym pozorem nie
próbować gasić pożaru, ponieważ grozi to
porażeniem prądem!
Niezwłocznie zadzwonić na numer alarmowy i
poinformować dyspozytora, że samochód ma
napęd elektryczny.
Mycie samochodu
Przed umyciem samochodu należy
bezwzględnie sprawdzić, czy klapka gniazda
ładowania jest prawidłowo zamknięta.
Nie wolno myć samochodu w trakcie
ładowania akumulatora.
Mycie pod wysokim ciśnieniem
Aby uniknąć uszkodzenia elementów
instalacji elektrycznej, wyraźnie zabrania się
używania myjek ciśnieniowych w komorze
silnika lub na elementach podwozia.
Podczas mycia nadwozia nie stosować
ciśnienia powyżej 80
barów.
Uważać, aby do gniazda i wtyku
przewodu ładowania nie dostały się
woda ani pył, ponieważ grozi to porażeniem
prądem lub pożarem!
Nigdy nie podłączać ani nie odłączać wtyku
ani przewodu ładowania mokrymi rękami, aby
nie doszło do porażenia prądem!

148
Informacje praktyczne

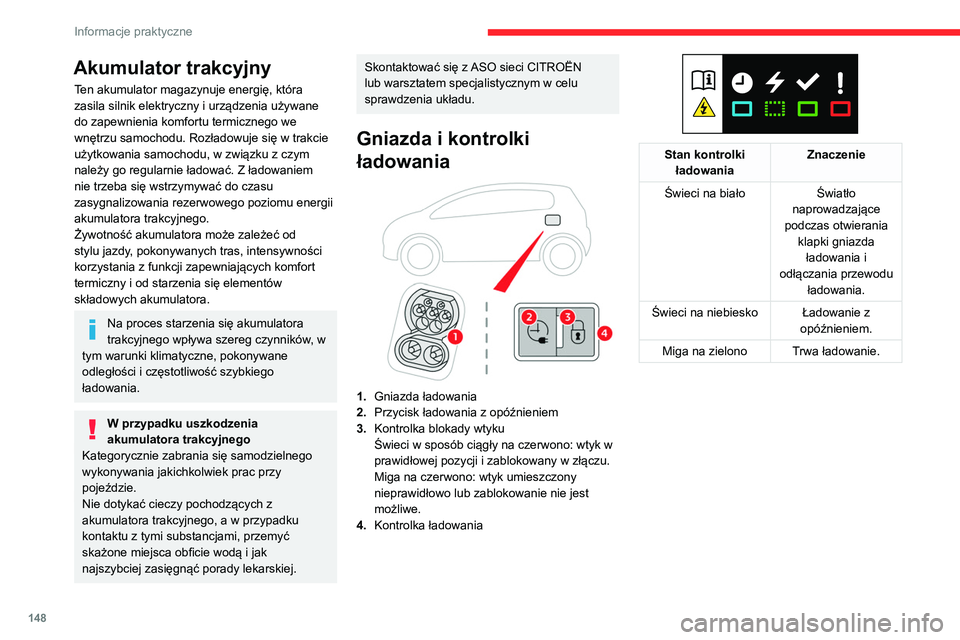

Akumulator trakcyjny
Ten akumulator magazynuje energię, która
zasila silnik elektryczny i urządzenia używane
do zapewnienia komfortu termicznego we
wnętrzu samochodu. Rozładowuje się w trakcie
użytkowania samochodu, w związku z czym
należy go regularnie ładować. Z ładowaniem
nie trzeba się wstrzymywać do czasu
zasygnalizowania rezerwowego poziomu energii
akumulatora trakcyjnego.
Żywotność akumulatora może zależeć od
stylu jazdy, pokonywanych tras, intensywności
korzystania z funkcji zapewniających komfort
termiczny i od starzenia się elementów
składowych akumulatora.
Na proces starzenia się akumulatora
trakcyjnego wpływa szereg czynników, w
tym warunki klimatyczne, pokonywane
odległości i częstotliwość szybkiego
ładowania.
W przypadku uszkodzenia
akumulatora trakcyjnego
Kategorycznie zabrania się samodzielnego
wykonywania jakichkolwiek prac przy
pojeździe.
Nie dotykać cieczy pochodzących z
akumulatora trakcyjnego, a w przypadku
kontaktu z tymi substancjami, przemyć
skażone miejsca obficie wodą i jak
najszybciej zasięgnąć porady lekarskiej.
Skontaktować się z ASO sieci CITROËN
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Gniazda i kontrolki
ładowania


1. Gniazda ładowania
2. Przycisk ładowania z opóźnieniem
3. Kontrolka blokady wtyku
Świeci w sposób ciągły na czerwono: wtyk w
prawidłowej pozycji i zablokowany w złączu.
Miga na czerwono: wtyk umieszczony
nieprawidłowo lub zablokowanie nie jest
możliwe.
4. Kontrolka ładowania


Stan kontrolki
ładowania Znaczenie
Świeci na biało Światło
naprowadzające
podczas otwierania klapki gniazda ładowania i
odłączania przewodu ładowania.
Świeci na niebiesko Ładowanie z opóźnieniem.
Miga na zielono Trwa ładowanie.

149
Informacje praktyczne

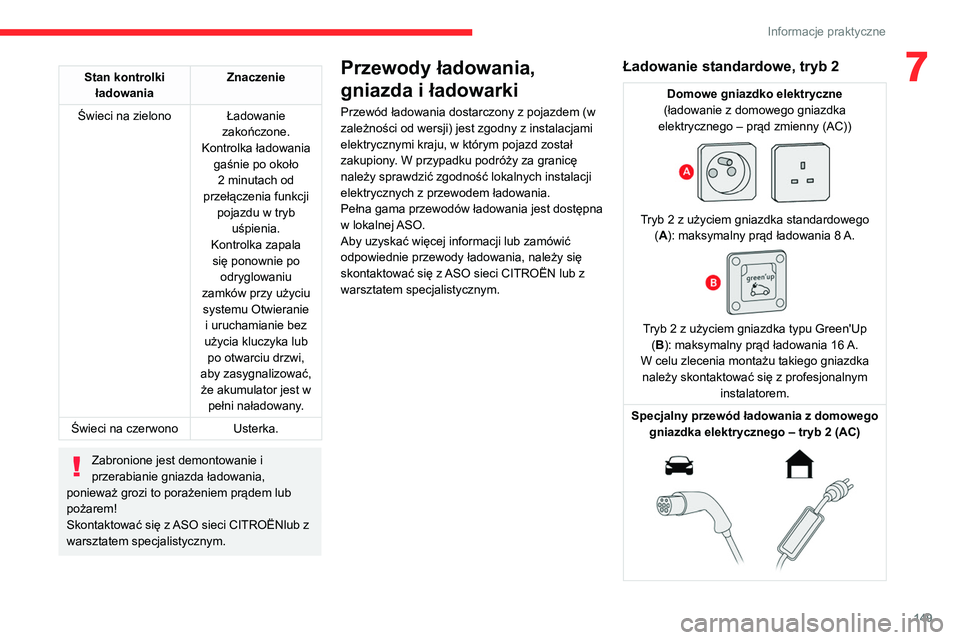

7Stan kontrolki ładowania Znaczenie
Świeci na zielono Ładowanie zakończone.
Kontrolka ładowania gaśnie po około 2 minutach od
przełączenia funkcji pojazdu w tryb uśpienia.
Kontrolka zapala się ponownie po odryglowaniu
zamków przy użyciu systemu Otwieranie i uruchamianie bez
użycia kluczyka lub po otwarciu drzwi,
aby zasygnalizować, że akumulator jest w pełni naładowany.
Świeci na czerwono Usterka.
Zabronione jest demontowanie i
przerabianie gniazda ładowania,
ponieważ grozi to porażeniem prądem lub
pożarem!
Skontaktować się z ASO sieci CITROËNlub z
warsztatem specjalistycznym.
Przewody ładowania,
gniazda i ładowarki
Przewód ładowania dostarczony z pojazdem (w
zależności od wersji) jest zgodny z instalacjami
elektrycznymi kraju, w którym pojazd został
zakupiony. W przypadku podróży za granicę
należy sprawdzić zgodność lokalnych instalacji
elektrycznych z przewodem ładowania.
Pełna gama przewodów ładowania jest dostępna
w lokalnej ASO.
Aby uzyskać więcej informacji lub zamówić
odpowiednie przewody ładowania, należy się
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Ładowanie standardowe, tryb 2
Domowe gniazdko elektryczne
(ładowanie z domowego gniazdka
elektrycznego – prąd zmienny (AC))


Tryb 2 z użyciem gniazdka standardowego (A): maksymalny prąd ładowania 8 A.

Tryb 2 z użyciem gniazdka typu Green'Up (B): maksymalny prąd ładowania 16 A.
W celu zlecenia montażu takiego gniazdka należy skontaktować się z profesjonalnym instalatorem.
Specjalny
przewód ładowania z domowego
gniazdka elektrycznego – tryb 2 (AC)

150

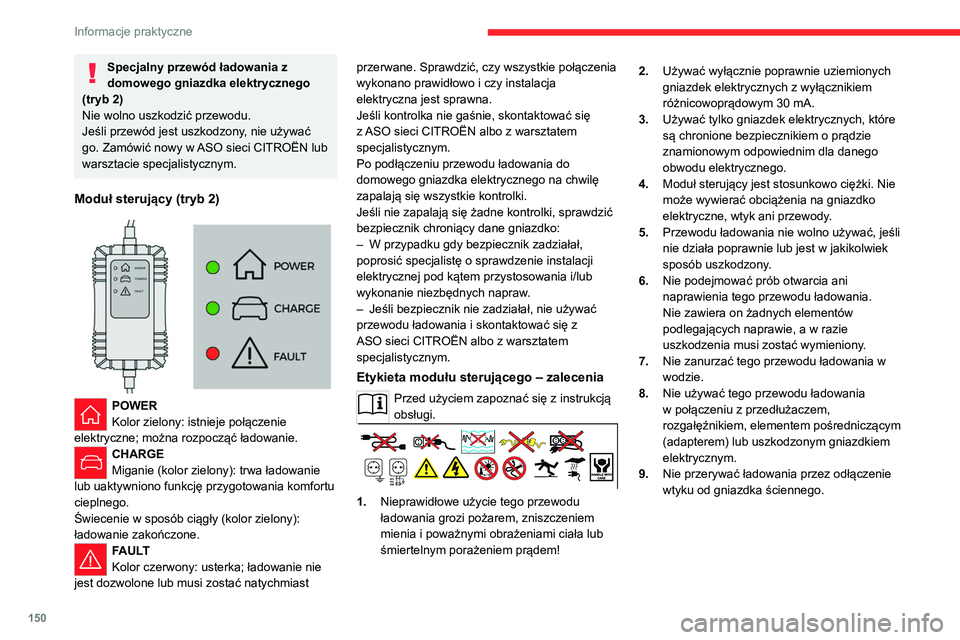

Informacje praktyczne
Specjalny przewód ładowania z
domowego gniazdka elektrycznego
(tryb 2)
Nie wolno uszkodzić przewodu.
Jeśli przewód jest uszkodzony, nie używać
go. Zamówić nowy w ASO sieci CITROËN lub
warsztacie specjalistycznym.
Moduł sterujący (tryb 2)


POWER
Kolor zielony: istnieje połączenie
elektryczne; można rozpocząć ładowanie.
CHARGE
Miganie (kolor zielony): trwa ładowanie
lub uaktywniono funkcję przygotowania komfortu
cieplnego.
Świecenie w sposób ciągły (kolor zielony):
ładowanie zakończone.
FAULT
Kolor czerwony: usterka; ładowanie nie
jest dozwolone lub musi zostać natychmiast przerwane. Sprawdzić, czy wszystkie połączenia
wykonano prawidłowo i czy instalacja
elektryczna jest sprawna.
Jeśli kontrolka nie gaśnie, skontaktować się
z ASO sieci CITROËN albo z warsztatem
specjalistycznym.
Po podłączeniu przewodu ładowania do
domowego gniazdka elektrycznego na chwilę
zapalają się wszystkie kontrolki.
Jeśli nie zapalają się żadne kontrolki, sprawdzić
bezpiecznik chroniący dane gniazdko:
–

W przypadku gdy bezpiecznik zadziałał,
poprosić specjalistę o sprawdzenie instalacji
elektrycznej pod kątem przystosowania i/lub
wykonanie niezbędnych napraw
.
–
Jeśli bezpiecznik nie zadziałał, nie używać
przewodu ładowania i skontaktować się z
ASO sieci CITROËN albo z warsztatem
specjalistycznym.
Etykieta modułu sterującego – zalecenia
Przed użyciem zapoznać się z instrukcją
obsługi.
1. Nieprawidłowe użycie tego przewodu
ładowania grozi pożarem, zniszczeniem
mienia i poważnymi obrażeniami ciała lub
śmiertelnym porażeniem prądem! 2.
Używać wyłącznie poprawnie uziemionych
gniazdek elektrycznych z wyłącznikiem
różnicowoprądowym 30 mA.
3. Używać tylko gniazdek elektrycznych, które
są chronione bezpiecznikiem o prądzie
znamionowym odpowiednim dla danego
obwodu elektrycznego.
4. Moduł sterujący jest stosunkowo ciężki. Nie
może wywierać obciążenia na gniazdko
elektryczne, wtyk ani przewody.
5. Przewodu ładowania nie wolno używać, jeśli
nie działa poprawnie lub jest w jakikolwiek
sposób uszkodzony.
6. Nie podejmować prób otwarcia ani
naprawienia tego przewodu ładowania.
Nie zawiera on żadnych elementów
podlegających naprawie, a w razie
uszkodzenia musi zostać wymieniony.
7. Nie zanurzać tego przewodu ładowania w
wodzie.
8. Nie używać tego przewodu ładowania
w połączeniu z przedłużaczem,
rozgałęźnikiem, elementem pośredniczącym
(adapterem) lub uszkodzonym gniazdkiem
elektrycznym.
9. Nie przerywać ładowania przez odłączenie
wtyku od gniazdka ściennego.
