2020 TOYOTA YARIS Návod na použitie (in Slovakian)

3374-6. Používanie podporných jazdných systémov
4
Jazda
YARIS_HV_OM_Europe_OM52A96SK■

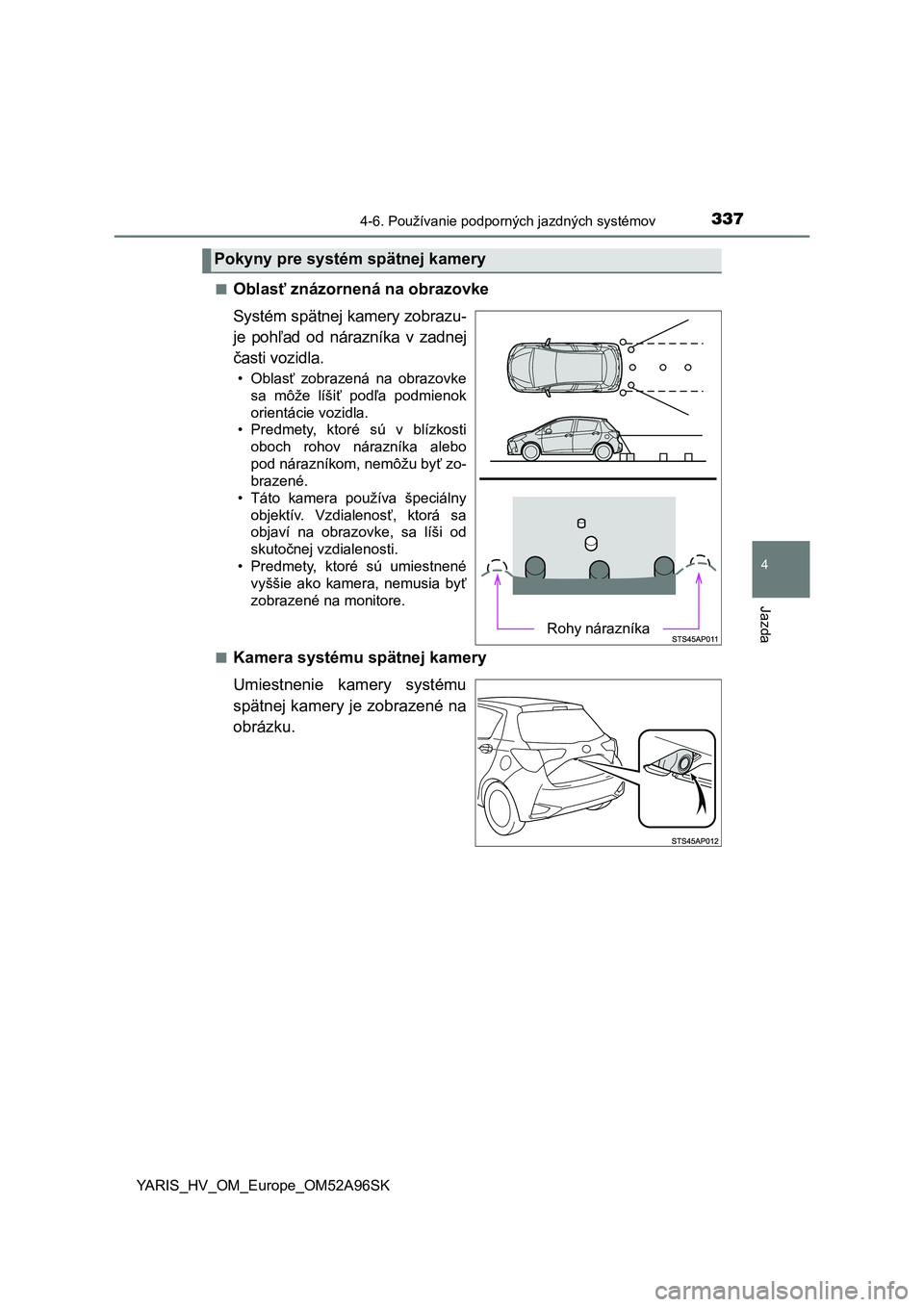

Oblasť znázornená na obrazovke
Systém spätnej kamery zobrazu-
je pohľad od nárazníka v zadnej
časti vozidla.
• Oblasť zobrazená na obrazovke
sa môže líšiť podľa podmienok
orientácie vozidla.
• Predmety, ktoré sú v blízkosti
oboch rohov nárazníka alebo
pod nárazníkom, nemôžu byť zo-
brazené.
• Táto kamera používa špeciálny
objektív. Vzdialenosť, ktorá sa
objaví na obrazovke, sa líši od
skutočnej vzdialenosti.
• Predmety, ktoré sú umiestnené
vyššie ako kamera, nemusia byť
zobrazené na monitore.
■
Kamera systému spätnej kamery
Umiestnenie kamery systému
spätnej kamery je zobrazené na
obrázku.
Pokyny pre systém spätnej kamery
Rohy nárazníka

3384-6. Používanie podporných jazdných systémov
YARIS_HV_OM_Europe_OM52A96SK
●Použitie kamery
Ak špina alebo cudzie látky (napr. kvapky vody, sneh, blato atď.)
zostávajú na kamere, kamera nemôže prenášať jasný obraz. V tom
prípade polejte kameru veľkým množstvom vody a utrite objektív
kamery mäkkou a vlhkou handrou.
■Rozdiely medzi zobrazenou a skutočnou vozovkou
Vodiace čiary vzdialenosti a vodiace čiary šírky vozidla nemusia byť
v skutočnosti rovnobežné s deliacimi čiarami parkovacieho miesta,
aj keď sa zdajú byť rovnobežné. Kontrolujte tento stav vizuálne.
Vzdialenosti medzi vodiacimi čiarami šírky vozidla a ľavou a pravou
deliacou čiarou parkovacieho miesta nemusia byť rovnaké, aj keď
sa zdajú byť rovnaké. Kontrolujte tento stav vizuálne.
Vodiace čiary vzdialenosti poskytujú navádzacie vzdialenosti pre
rovné povrchy cesty. V ktorejkoľvek z nasledujúcich situácií dôjde
k medznej odchýlke medzi pevnými vodiacimi čiarami na obrazov-
ke a skutočnou vzdialenosťou/smerom na vozovke.
●Keď svah za vozidlom prudko stúpa
Vodiace čiary vzdialenosti sa
zdajú byť bližšie k vozidlu, ako
je skutočná vzdialenosť. Z tohto
dôvodu sa predmety zdajú byť
ďalej, ako skutočne sú. Z rovna-
kého dôvodu dôjde k medznej
odchýlke medzi vodiacimi čiara-
mi a skutočnou vzdialenosťou/
smerom na vozovke.

3394-6. Používanie podporných jazdných systémov
4
Jazda
YARIS_HV_OM_Europe_OM52A96SK

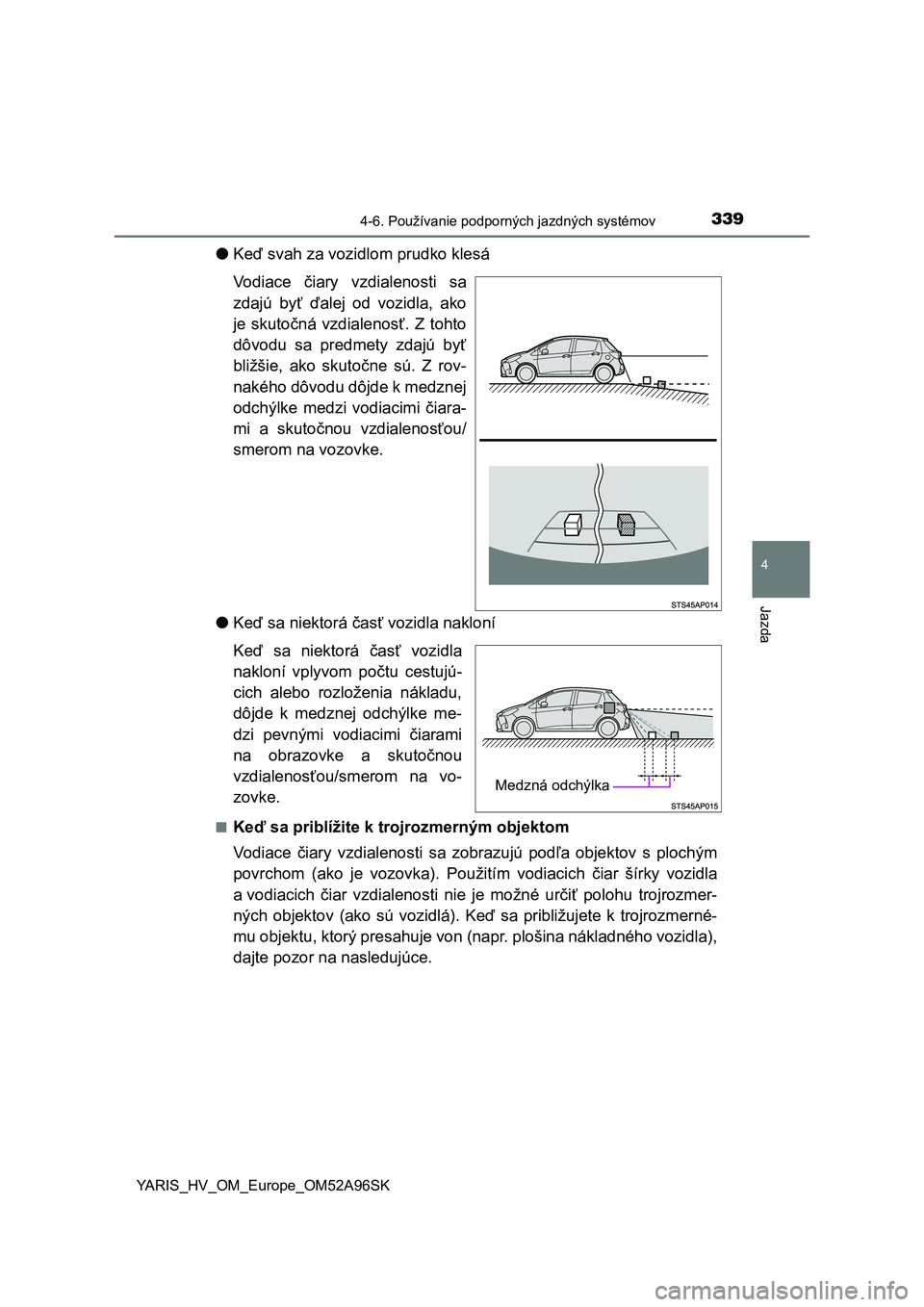

●Keď svah za vozidlom prudko klesá
Vodiace čiary vzdialenosti sa
zdajú byť ďalej od vozidla, ako
je skutočná vzdialenosť. Z tohto
dôvodu sa predmety zdajú byť
bližšie, ako skutočne sú. Z rov-
nakého dôvodu dôjde k medznej
odchýlke medzi vodiacimi čiara-
mi a skutočnou vzdialenosťou/
smerom na vozovke.
●Keď sa niektorá časť vozidla nakloní
Keď sa niektorá časť vozidla
nakloní vplyvom počtu cestujú-
cich alebo rozloženia nákladu,
dôjde k medznej odchýlke me-
dzi pevnými vodiacimi čiarami
na obrazovke a skutočnou
vzdialenosťou/smerom na vo-
zovke.
■Keď sa priblížite k trojrozmerným objektom
Vodiace čiary vzdialenosti sa zobrazujú podľa objektov s plochým
povrchom (ako je vozovka). Použitím vodiacich čiar šírky vozidla
a vodiacich čiar vzdialenosti nie je možné určiť polohu trojrozmer-
ných objektov (ako sú vozidlá). Keď sa približujete k trojrozmerné-
mu objektu, ktorý presahuje von (napr. plošina nákladného vozidla),
dajte pozor na nasledujúce.
Medzná odchýlka

3404-6. Používanie podporných jazdných systémov
YARIS_HV_OM_Europe_OM52A96SK

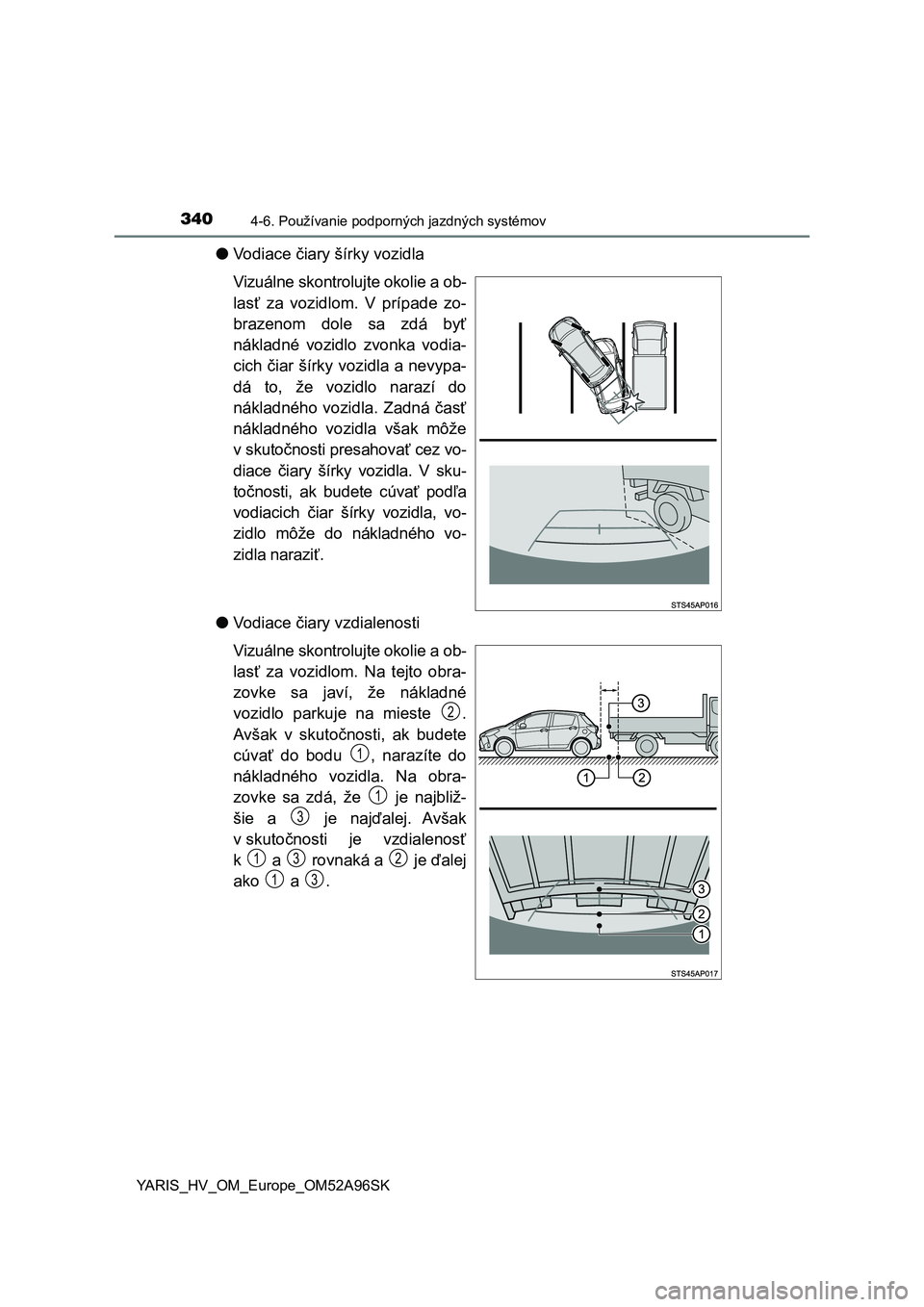

●Vodiace čiary šírky vozidla
Vizuálne skontrolujte okolie a ob-
lasť za vozidlom. V prípade zo-
brazenom dole sa zdá byť
nákladné vozidlo zvonka vodia-
cich čiar šírky vozidla a nevypa-
dá to, že vozidlo narazí do
nákladného vozidla. Zadná časť
nákladného vozidla však môže
v skutočnosti presahovať cez vo-
diace čiary šírky vozidla. V sku-
točnosti, ak budete cúvať podľa
vodiacich čiar šírky vozidla, vo-
zidlo môže do nákladného vo-
zidla naraziť.
●Vodiace čiary vzdialenosti
Vizuálne skontrolujte okolie a ob-
lasť za vozidlom. Na tejto obra-
zovke sa javí, že nákladné
vozidlo parkuje na mieste .
Avšak v skutočnosti, ak budete
cúvať do bodu , narazíte do
nákladného vozidla. Na obra-
zovke sa zdá, že je najbliž-
šie a je najďalej. Avšak
v skutočnosti je vzdialenosť
k a rovnaká a je ďalej
ako a .
2
1
1
3
132
13

3414-6. Používanie podporných jazdných systémov
4
Jazda
YARIS_HV_OM_Europe_OM52A96SK■

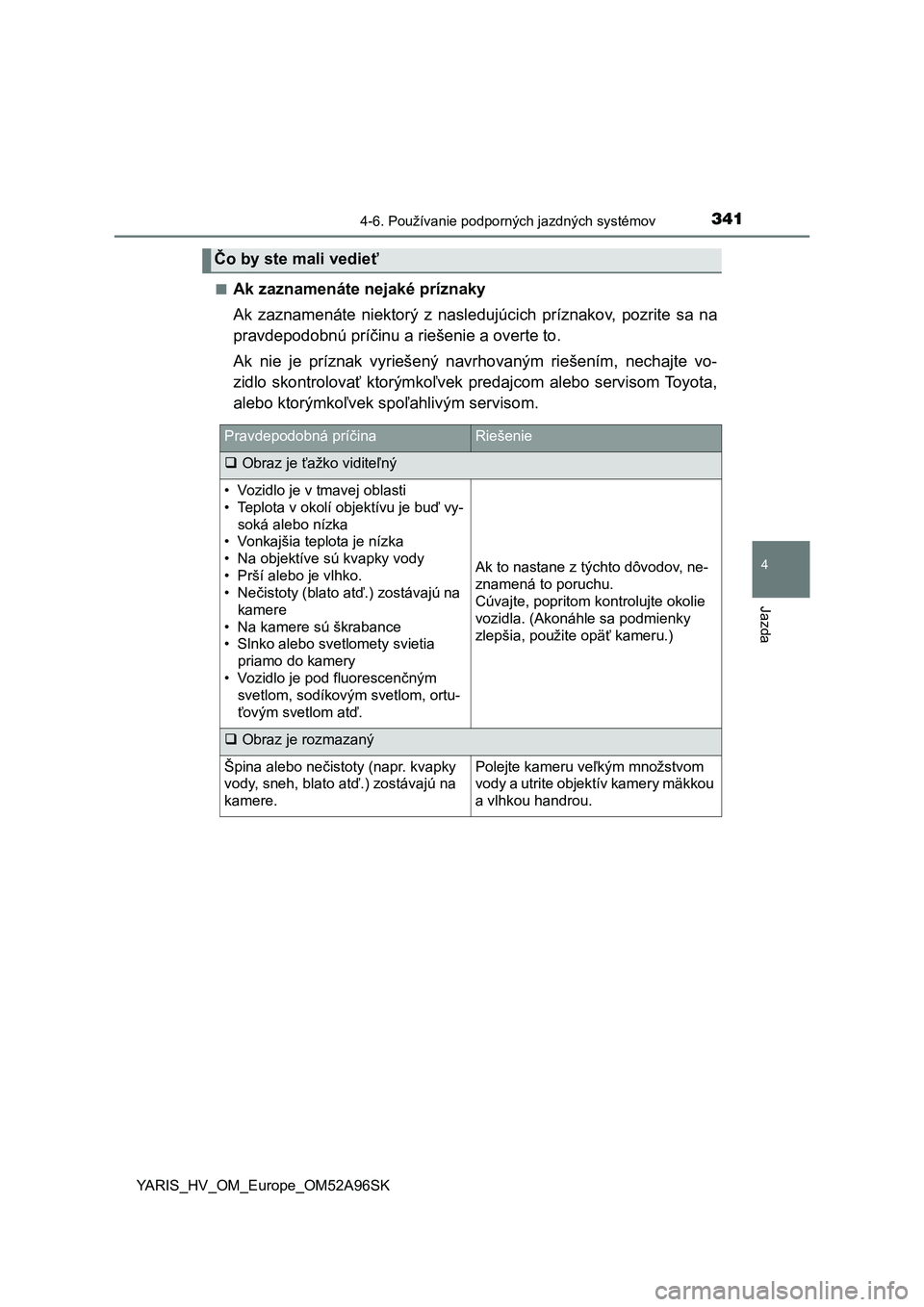

Ak zaznamenáte nejaké príznaky
Ak zaznamenáte niektorý z nasledujúcich príznakov, pozrite sa na
pravdepodobnú príčinu a riešenie a overte to.
Ak nie je príznak vyriešený navrhovaným riešením, nechajte vo-
zidlo skontrolovať ktorýmkoľvek predajcom alebo servisom Toyota,
alebo ktorýmkoľvek spoľahlivým servisom.
Čo by ste mali vedieť
Pravdepodobná príčinaRiešenie
Obraz je ťažko viditeľný
• Vozidlo je v tmavej oblasti
• Teplota v okolí objektívu je buď vy-
soká alebo nízka
• Vonkajšia teplota je nízka
• Na objektíve sú kvapky vody
• Prší alebo je vlhko.
• Nečistoty (blato atď.) zostávajú na
kamere
• Na kamere sú škrabance
• Slnko alebo svetlomety svietia
priamo do kamery
• Vozidlo je pod fluorescenčným
svetlom, sodíkovým svetlom, ortu-
ťovým svetlom atď.
Ak to nastane z týchto dôvodov, ne-
znamená to poruchu.
Cúvajte, popritom kontrolujte okolie
vozidla. (Akonáhle sa podmienky
zlepšia, použite opäť kameru.)
Obraz je rozmazaný
Špina alebo nečistoty (napr. kvapky
vody, sneh, blato atď.) zostávajú na
kamere.Polejte kameru veľkým množstvom
vody a utrite objektív kamery mäkkou
a vlhkou handrou.

3424-6. Používanie podporných jazdných systémov
YARIS_HV_OM_Europe_OM52A96SK

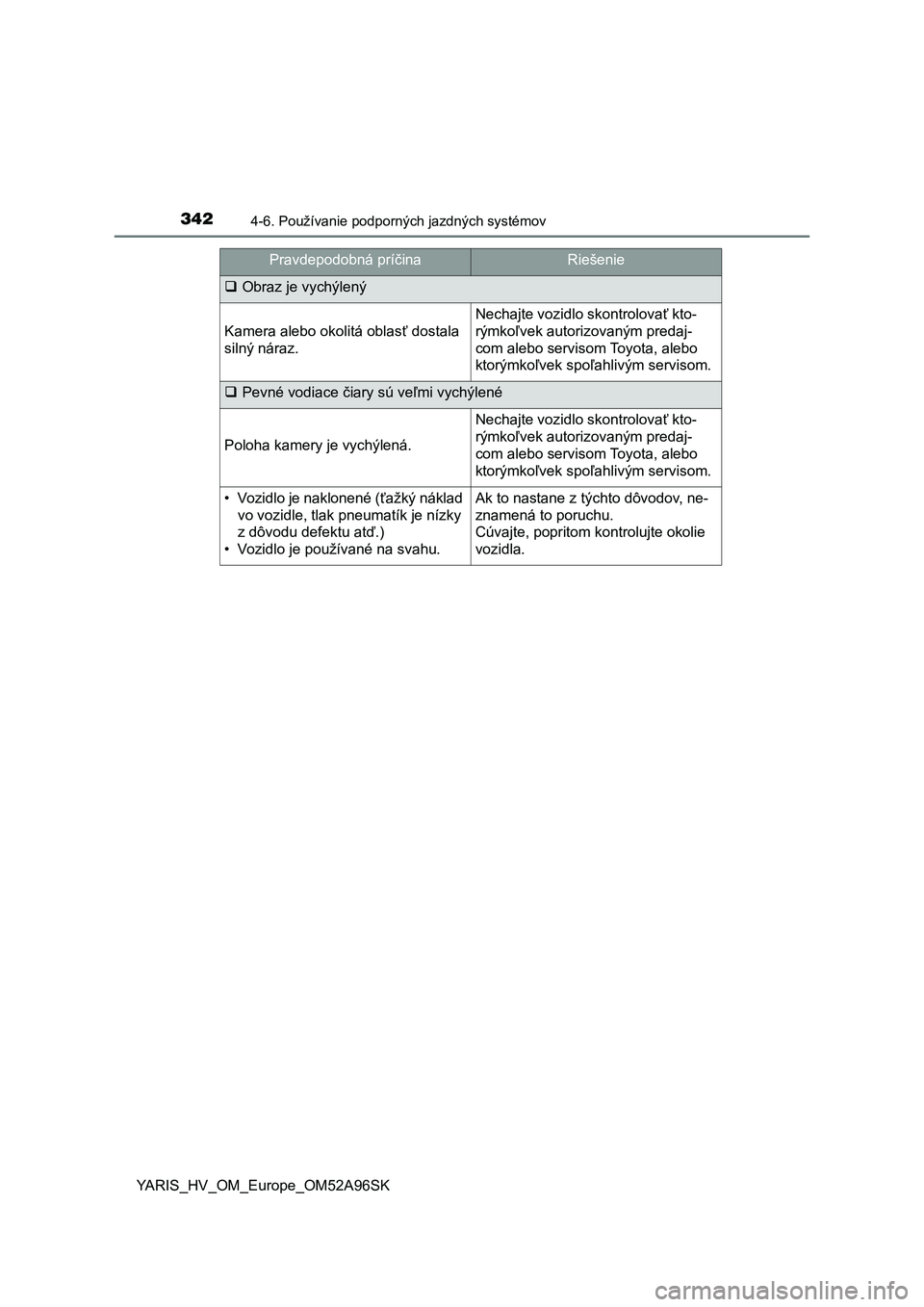

Pravdepodobná príčinaRiešenie
Obraz je vychýlený
Kamera alebo okolitá oblasť dostala
silný náraz.
Nechajte vozidlo skontrolovať kto-
rýmkoľvek autorizovaným predaj-
com alebo servisom Toyota, alebo
ktorýmkoľvek spoľahlivým servisom.
Pevné vodiace čiary sú veľmi vychýlené
Poloha kamery je vychýlená.
Nechajte vozidlo skontrolovať kto-
rýmkoľvek autorizovaným predaj-
com alebo servisom Toyota, alebo
ktorýmkoľvek spoľahlivým servisom.
• Vozidlo je naklonené (ťažký náklad
vo vozidle, tlak pneumatík je nízky
z dôvodu defektu atď.)
• Vozidlo je používané na svahu.Ak to nastane z týchto dôvodov, ne-
znamená to poruchu.
Cúvajte, popritom kontrolujte okolie
vozidla.

3434-6. Používanie podporných jazdných systémov
4
Jazda
YARIS_HV_OM_Europe_OM52A96SK

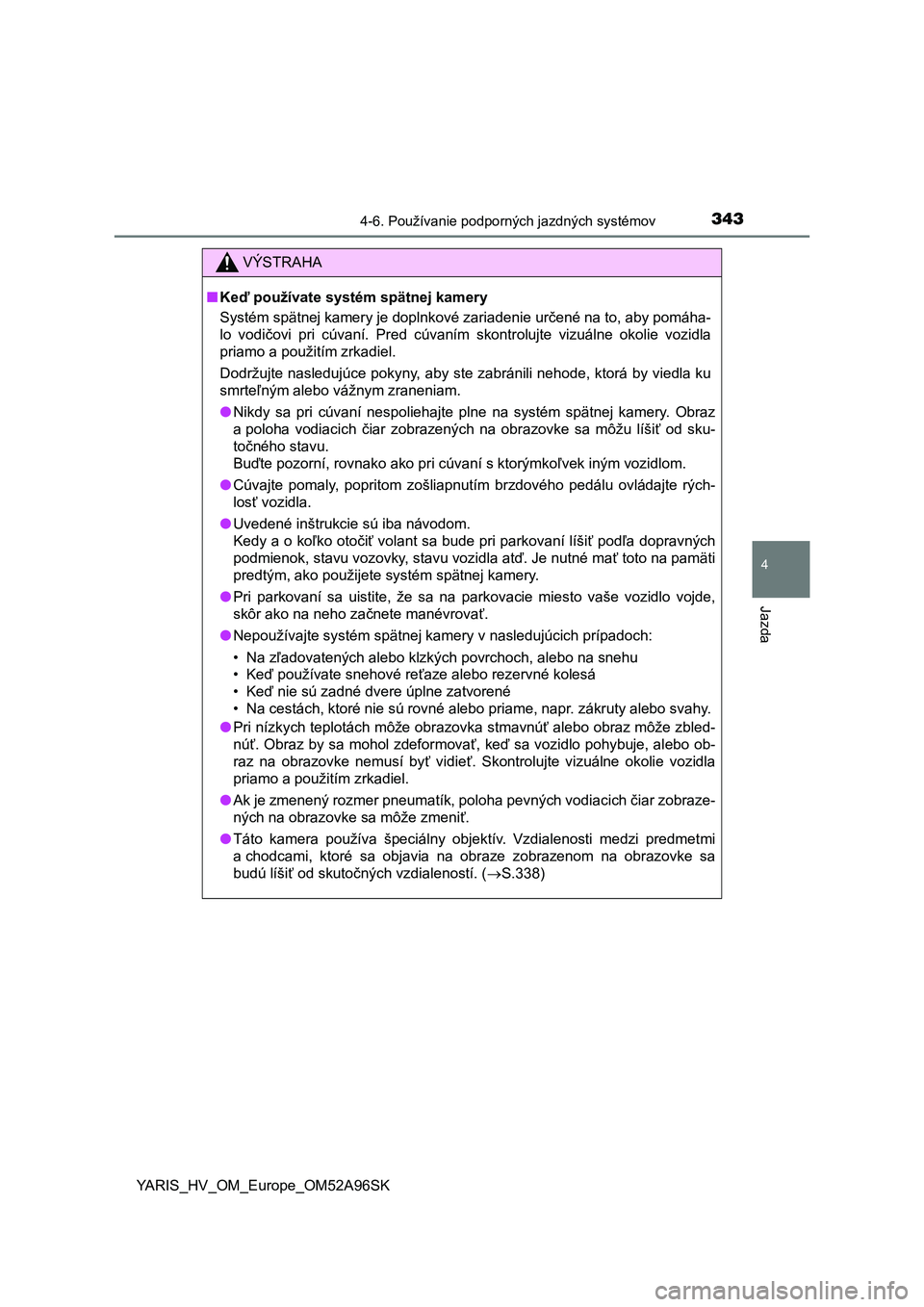

VÝSTRAHA
■Keď používate systém spätnej kamery
Systém spätnej kamery je doplnkové zariadenie určené na to, aby pomáha-
lo vodičovi pri cúvaní. Pred cúvaním skontrolujte vizuálne okolie vozidla
priamo a použitím zrkadiel.
Dodržujte nasledujúce pokyny, aby ste zabránili nehode, ktorá by viedla ku
smrteľným alebo vážnym zraneniam.
●Nikdy sa pri cúvaní nespoliehajte plne na systém spätnej kamery. Obraz
a poloha vodiacich čiar zobrazených na obrazovke sa môžu líšiť od sku-
točného stavu.
Buďte pozorní, rovnako ako pri cúvaní s ktorýmkoľvek iným vozidlom.
●Cúvajte pomaly, popritom zošliapnutím brzdového pedálu ovládajte rých-
losť vozidla.
●Uvedené inštrukcie sú iba návodom.
Kedy a o koľko otočiť volant sa bude pri parkovaní líšiť podľa dopravných
podmienok, stavu vozovky, stavu vozidla atď. Je nutné mať toto na pamäti
predtým, ako použijete systém spätnej kamery.
●Pri parkovaní sa uistite, že sa na parkovacie miesto vaše vozidlo vojde,
skôr ako na neho začnete manévrovať.
●Nepoužívajte systém spätnej kamery v nasledujúcich prípadoch:
• Na zľadovatených alebo klzkých povrchoch, alebo na snehu
• Keď používate snehové reťaze alebo rezervné kolesá
• Keď nie sú zadné dvere úplne zatvorené
• Na cestách, ktoré nie sú rovné alebo priame, napr. zákruty alebo svahy.
●Pri nízkych teplotách môže obrazovka stmavnúť alebo obraz môže zbled-
núť. Obraz by sa mohol zdeformovať, keď sa vozidlo pohybuje, alebo ob-
raz na obrazovke nemusí byť vidieť. Skontrolujte vizuálne okolie vozidla
priamo a použitím zrkadiel.
●Ak je zmenený rozmer pneumatík, poloha pevných vodiacich čiar zobraze-
ných na obrazovke sa môže zmeniť.
●Táto kamera používa špeciálny objektív. Vzdialenosti medzi predmetmi
a chodcami, ktoré sa objavia na obraze zobrazenom na obrazovke sa
budú líšiť od skutočných vzdialeností. (S.338)

3444-6. Používanie podporných jazdných systémov
YARIS_HV_OM_Europe_OM52A96SK
UPOZORNENIE
■Ako používať kameru
●Systém spätnej kamery nemusí fungovať správne v nasledujúcich prípa-
doch.
• Ak niečo narazí do zadnej časti vozidla, poloha a montážny uhol kame-
ry sa môžu zmeniť.
• Pretože má kamera vodotesnú konštrukciu, kameru neodpájajte, nero-
zoberajte ani neupravujte. To môže spôsobiť jej nesprávnu činnosť.
• Keď čistíte objektív kamery, polejte kameru veľkým množstvom vody
a utrite ju mäkkou a vlhkou handrou. Silné drhnutie objektívu kamery by
mohlo spôsobiť poškrabanie objektívu kamery a neschopnosť prenášať
jasný obraz.
• Nepoužívajte organické riedidlá, vosk, čistič okien alebo povlaky na sklo
na povrch kamery. Ak sa tak stane, čo najskôr tieto látky utrite.
• Ak sa rýchlo zmení teplota, napr., keď je v chladnom počasí vozidlo po-
liate horúcou vodou, nemusí systém fungovať normálne.
• Keď umývate vozidlo, nestriekajte prúd vody na kameru alebo do okolia
kamery. Mohlo by tým dôjsť k poruche kamery.
●
Nevystavujte kameru silným nárazom, pretože by to mohlo spôsobiť poru-
chu. Ak k tomu dôjde, nechajte vozidlo čo najskôr skontrolovať u ktoréhokoľ-
vek autorizovaného predajcu alebo v servise Toyota, alebo v ktoromkoľvek
spoľahlivom servise.
