2020 TOYOTA YARIS Návod na použitie (in Slovakian)

6098-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_OM_Europe_OM52A96SK

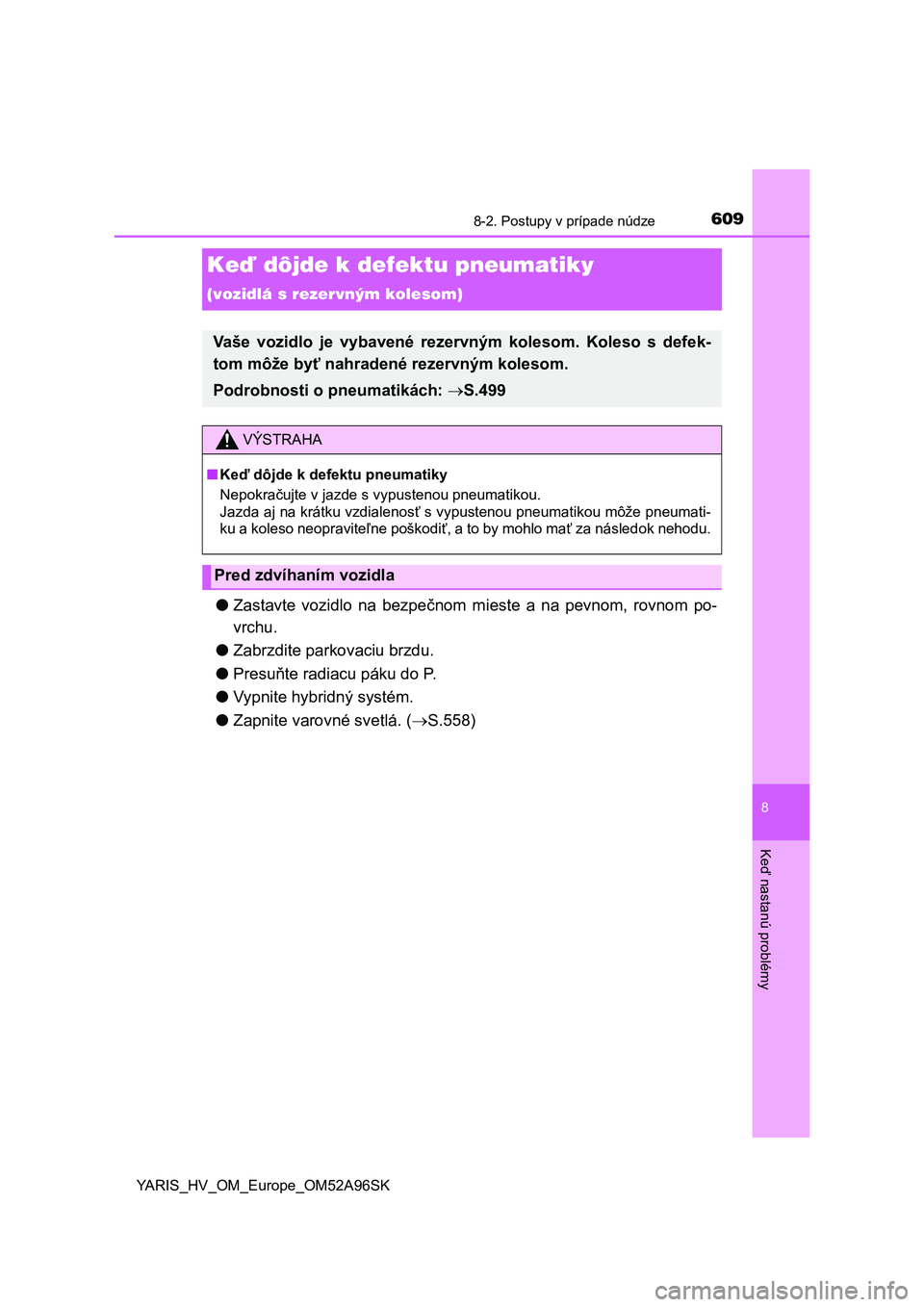

Keď dôjde k defektu pneumatiky
(vozidlá s rezervným kolesom)
●Zastavte vozidlo na bezpečnom mieste a na pevnom, rovnom po-
vrchu.
●Zabrzdite parkovaciu brzdu.
●Presuňte radiacu páku do P.
●Vypnite hybridný systém.
●Zapnite varovné svetlá. (S.558)
Vaše vozidlo je vybavené rezervným kolesom. Koleso s defek-
tom môže byť nahradené rezervným kolesom.
Podrobnosti o pneumatikách: S.499
VÝSTRAHA
■Keď dôjde k defektu pneumatiky
Nepokračujte v jazde s vypustenou pneumatikou.
Jazda aj na krátku vzdialenosť s vypustenou pneumatikou môže pneumati-
ku a koleso neopraviteľne poškodiť, a to by mohlo mať za následok nehodu.
Pred zdvíhaním vozidla

6108-2. Postupy v prípade núdze
YARIS_HV_OM_Europe_OM52A96SK■

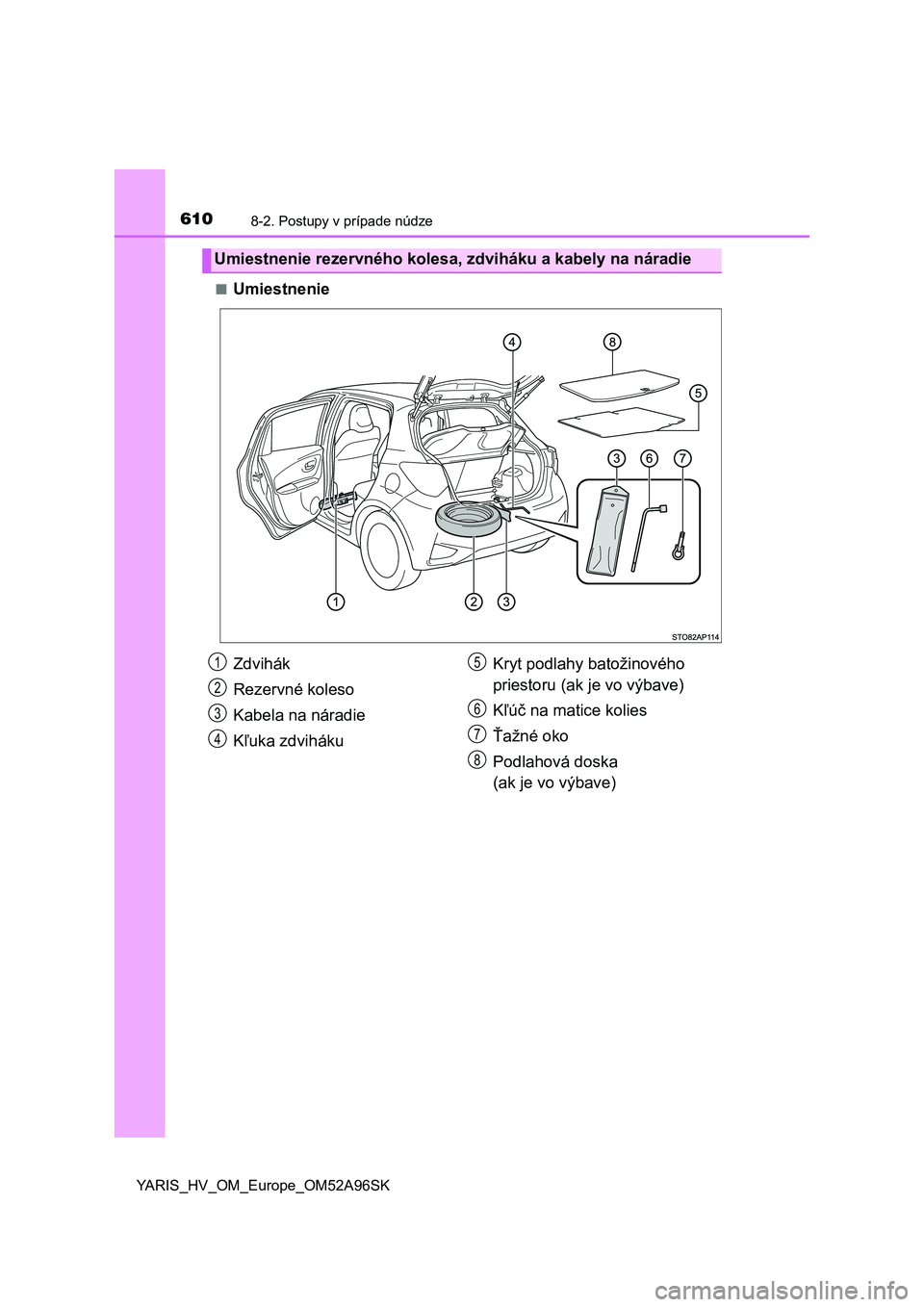

Umiestnenie
Umiestnenie rezervného kolesa, zdviháku a kabely na náradie
Zdvihák
Rezervné koleso
Kabela na náradie
Kľuka zdvihákuKryt podlahy batožinového
priestoru (ak je vo výbave)
Kľúč na matice kolies
Ťažné oko
Podlahová doska
(ak je vo výbave)1
2
3
4
5
6
7
8

6118-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_OM_Europe_OM52A96SK

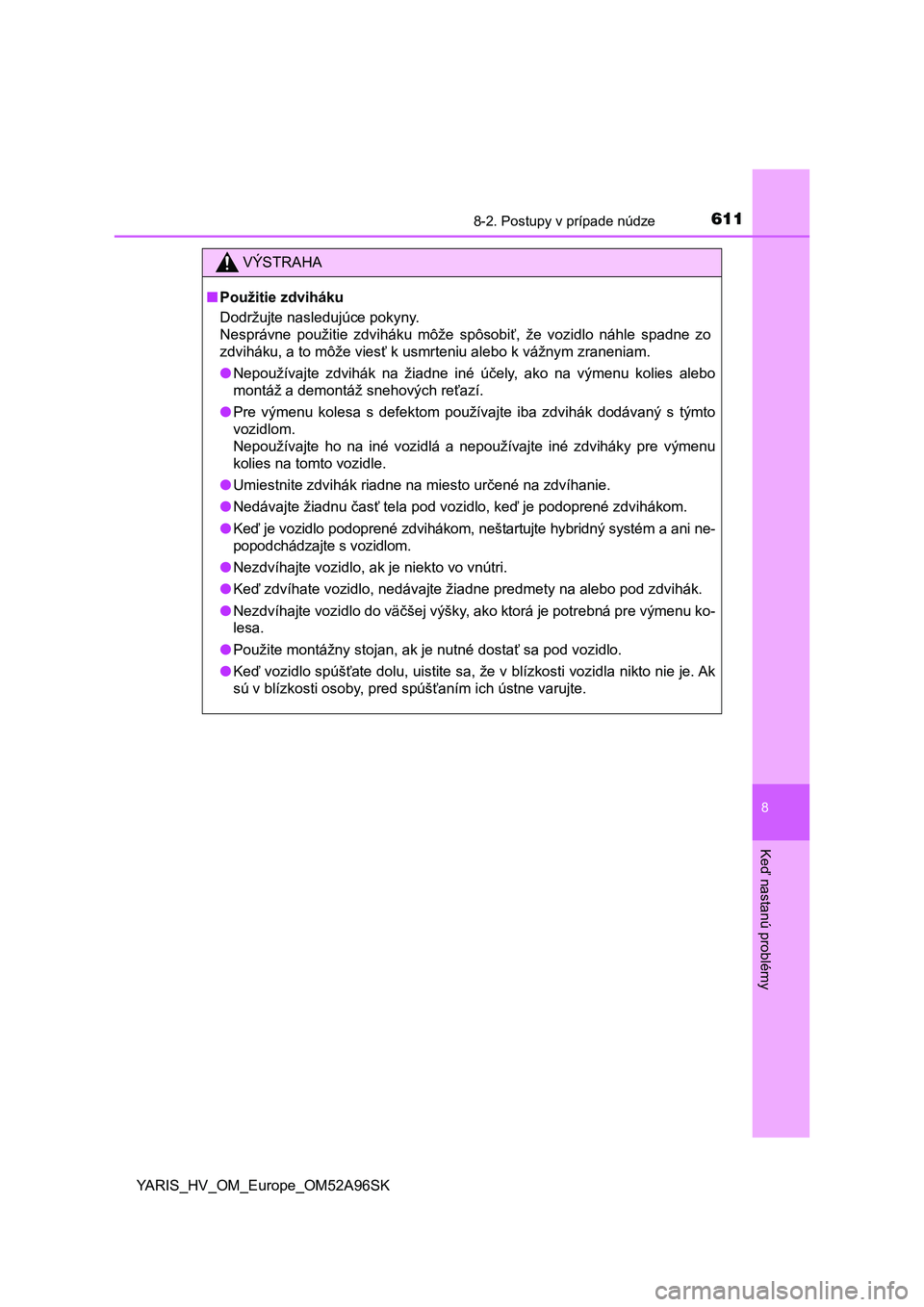

VÝSTRAHA
■Použitie zdviháku
Dodržujte nasledujúce pokyny.
Nesprávne použitie zdviháku môže spôsobiť, že vozidlo náhle spadne zo
zdviháku, a to môže viesť k usmrteniu alebo k vážnym zraneniam.
●Nepoužívajte zdvihák na žiadne iné účely, ako na výmenu kolies alebo
montáž a demontáž snehových reťazí.
●Pre výmenu kolesa s defektom používajte iba zdvihák dodávaný s týmto
vozidlom.
Nepoužívajte ho na iné vozidlá a nepoužívajte iné zdviháky pre výmenu
kolies na tomto vozidle.
●Umiestnite zdvihák riadne na miesto určené na zdvíhanie.
●Nedávajte žiadnu časť tela pod vozidlo, keď je podoprené zdvihákom.
●Keď je vozidlo podoprené zdvihákom, neštartujte hybridný systém a ani ne-
popodchádzajte s vozidlom.
●Nezdvíhajte vozidlo, ak je niekto vo vnútri.
●Keď zdvíhate vozidlo, nedávajte žiadne predmety na alebo pod zdvihák.
●Nezdvíhajte vozidlo do väčšej výšky, ako ktorá je potrebná pre výmenu ko-
lesa.
●Použite montážny stojan, ak je nutné dostať sa pod vozidlo.
●Keď vozidlo spúšťate dolu, uistite sa, že v blízkosti vozidla nikto nie je. Ak
sú v blízkosti osoby, pred spúšťaním ich ústne varujte.

6128-2. Postupy v prípade núdze
YARIS_HV_OM_Europe_OM52A96SK

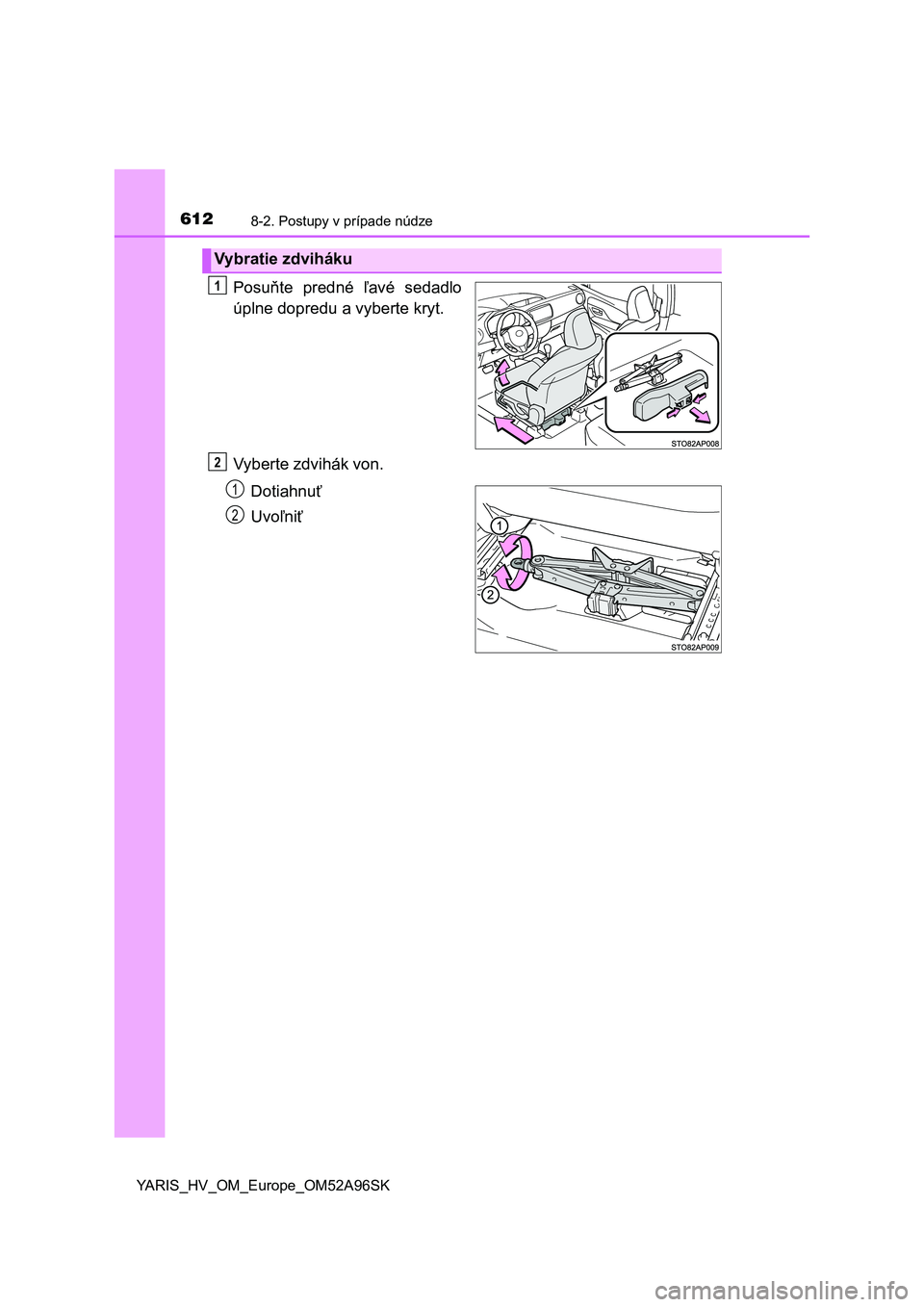

Posuňte predné ľavé sedadlo
úplne dopredu a vyberte kryt.
Vyberte zdvihák von.
Dotiahnuť
Uvoľniť
Vybratie zdviháku
1
2
1
2

6138-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_OM_Europe_OM52A96SK

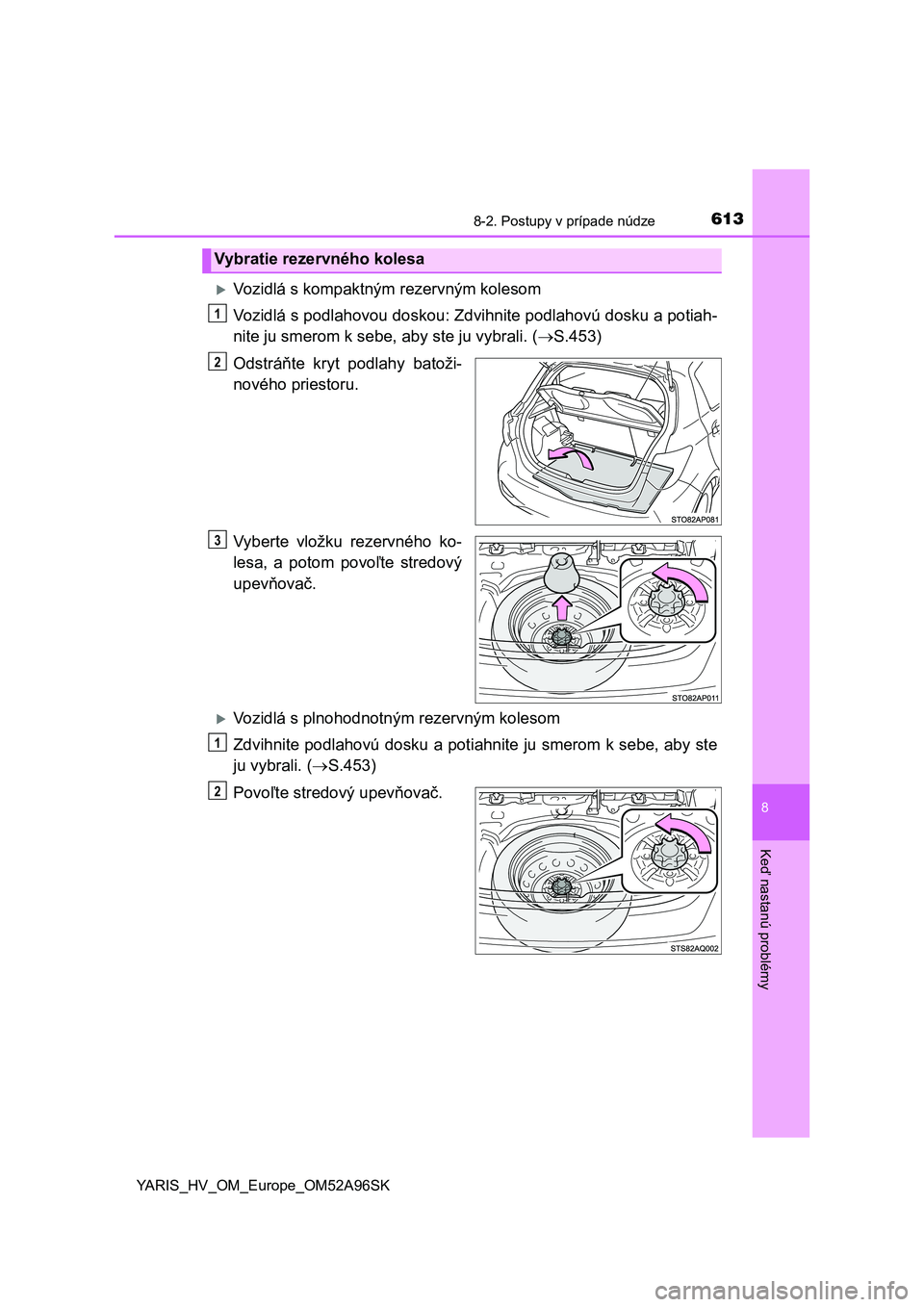

Vozidlá s kompaktným rezervným kolesom
Vozidlá s podlahovou doskou: Zdvihnite podlahovú dosku a potiah-
nite ju smerom k sebe, aby ste ju vybrali. (S.453)
Odstráňte kryt podlahy batoži-
nového priestoru.
Vyberte vložku rezervného ko-
lesa, a potom povoľte stredový
upevňovač.
Vozidlá s plnohodnotným rezervným kolesom
Zdvihnite podlahovú dosku a potiahnite ju smerom k sebe, aby ste
ju vybrali. (S.453)
Povoľte stredový upevňovač.
Vybratie rezervného kolesa
1
2
3
1
2

6148-2. Postupy v prípade núdze
YARIS_HV_OM_Europe_OM52A96SK

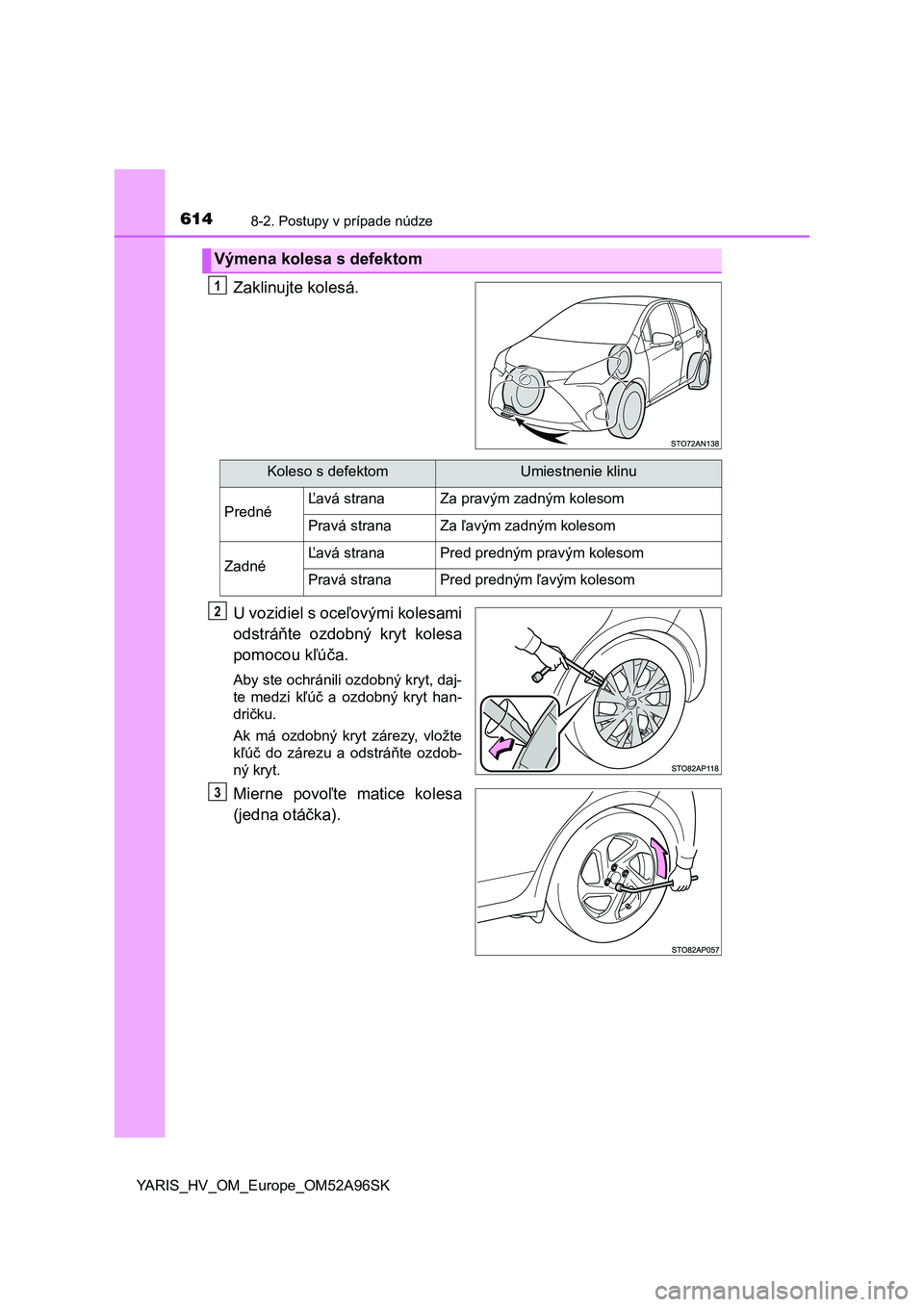

Zaklinujte kolesá.
U vozidiel s oceľovými kolesami
odstráňte ozdobný kryt kolesa
pomocou kľúča.
Aby ste ochránili ozdobný kryt, daj-
te medzi kľúč a ozdobný kryt han-
dričku.
Ak má ozdobný kryt zárezy, vložte
kľúč do zárezu a odstráňte ozdob-
ný kryt.
Mierne povoľte matice kolesa
(jedna otáčka).
Výmena kolesa s defektom
1
Koleso s defektomUmiestnenie klinu
PrednéĽavá stranaZa pravým zadným kolesom
Pravá stranaZa ľavým zadným kolesom
ZadnéĽavá stranaPred predným pravým kolesom
Pravá stranaPred predným ľavým kolesom
2
3

6158-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_OM_Europe_OM52A96SK

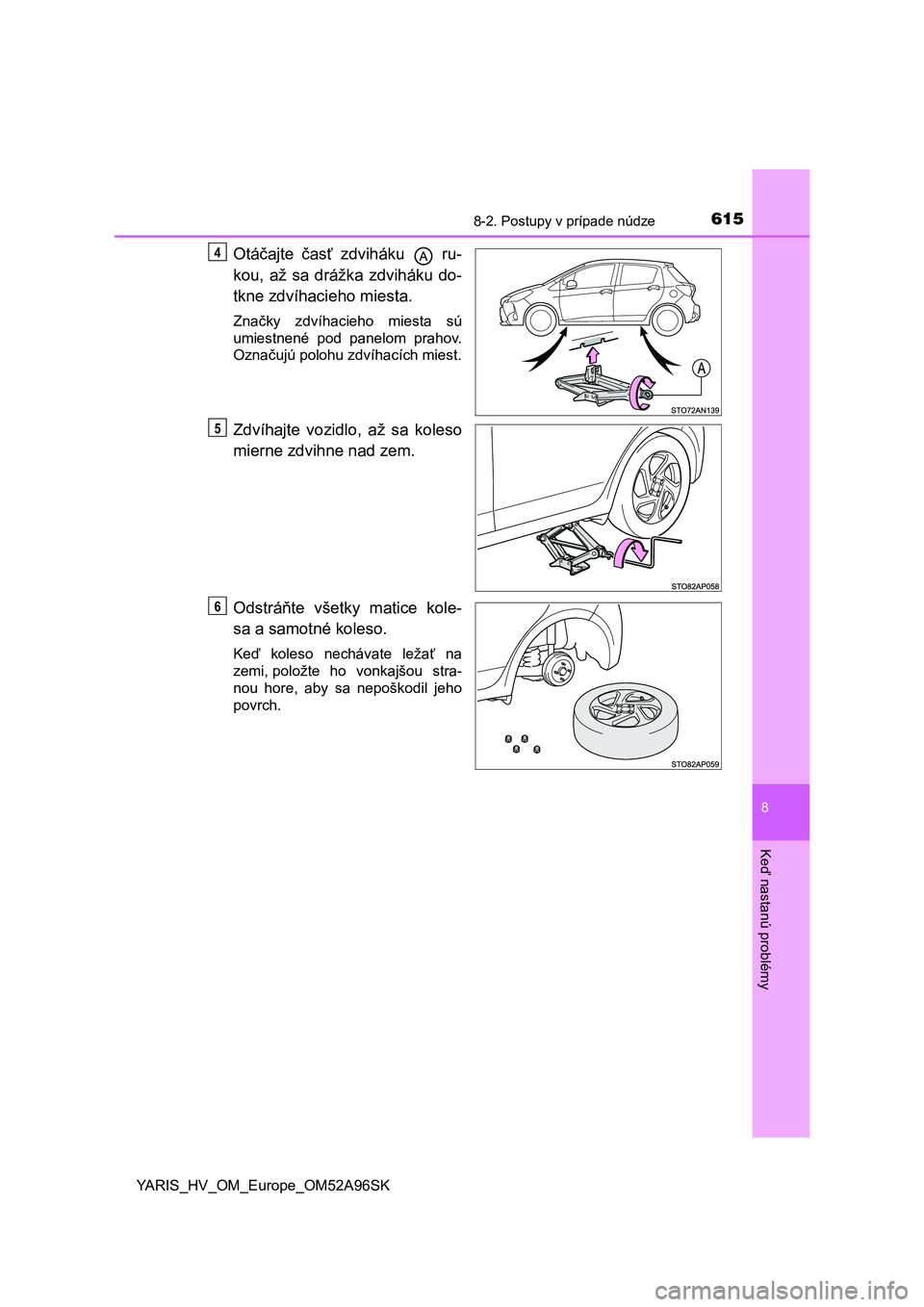

Otáčajte časť zdviháku ru-
kou, až sa drážka zdviháku do-
tkne zdvíhacieho miesta.
Značky zdvíhacieho miesta sú
umiestnené pod panelom prahov.
Označujú polohu zdvíhacích miest.
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
Odstráňte všetky matice kole-
sa a samotné koleso.
Keď koleso nechávate ležať na
zemi, položte ho vonkajšou stra-
nou hore, aby sa nepoškodil jeho
povrch.
4
5
6

6168-2. Postupy v prípade núdze
YARIS_HV_OM_Europe_OM52A96SK

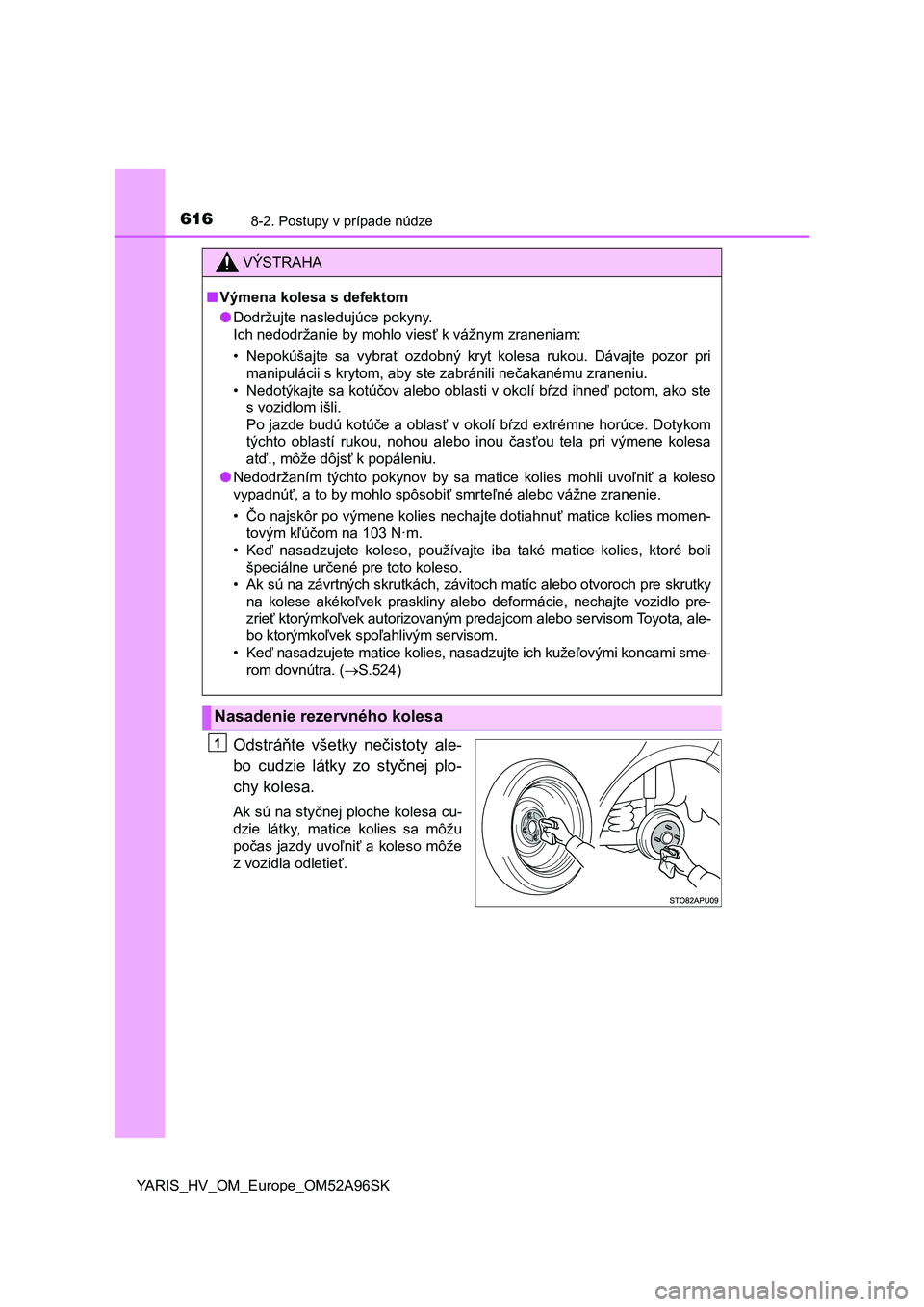

Odstráňte všetky nečistoty ale-
bo cudzie látky zo styčnej plo-
chy kolesa.
Ak sú na styčnej ploche kolesa cu-
dzie látky, matice kolies sa môžu
počas jazdy uvoľniť a koleso môže
z vozidla odletieť.
VÝSTRAHA
■Výmena kolesa s defektom
●Dodržujte nasledujúce pokyny.
Ich nedodržanie by mohlo viesť k vážnym zraneniam:
• Nepokúšajte sa vybrať ozdobný kryt kolesa rukou. Dávajte pozor pri
manipulácii s krytom, aby ste zabránili nečakanému zraneniu.
• Nedotýkajte sa kotúčov alebo oblasti v okolí bŕzd ihneď potom, ako ste
s vozidlom išli.
Po jazde budú kotúče a oblasť v okolí bŕzd extrémne horúce. Dotykom
týchto oblastí rukou, nohou alebo inou časťou tela pri výmene kolesa
atď., môže dôjsť k popáleniu.
●Nedodržaním týchto pokynov by sa matice kolies mohli uvoľniť a koleso
vypadnúť, a to by mohlo spôsobiť smrteľné alebo vážne zranenie.
• Čo najskôr po výmene kolies nechajte dotiahnuť matice kolies momen-
tovým kľúčom na 103 N·m.
• Keď nasadzujete koleso, používajte iba také matice kolies, ktoré boli
špeciálne určené pre toto koleso.
• Ak sú na závrtných skrutkách, závitoch matíc alebo otvoroch pre skrutky
na kolese akékoľvek praskliny alebo deformácie, nechajte vozidlo pre-
zrieť ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota, ale-
bo ktorýmkoľvek spoľahlivým servisom.
• Keď nasadzujete matice kolies, nasadzujte ich kužeľovými koncami sme-
rom dovnútra. (S.524)
Nasadenie rezervného kolesa
1
