2020 TOYOTA YARIS Návod na použitie (in Slovakian)

5457-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_OM_Europe_OM52A96SK■

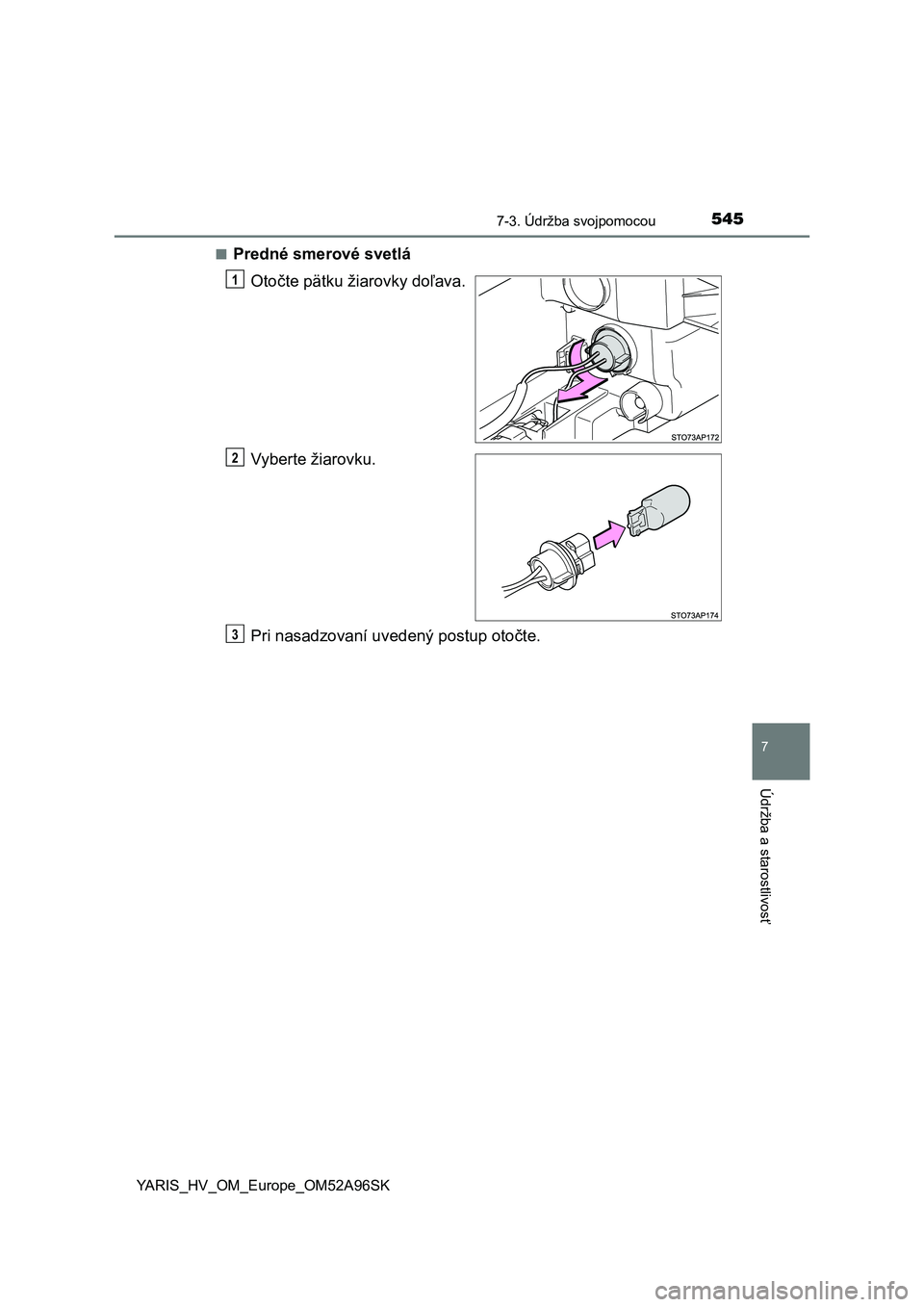

Predné smerové svetlá
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3

5467-3. Údržba svojpomocou
YARIS_HV_OM_Europe_OM52A96SK■

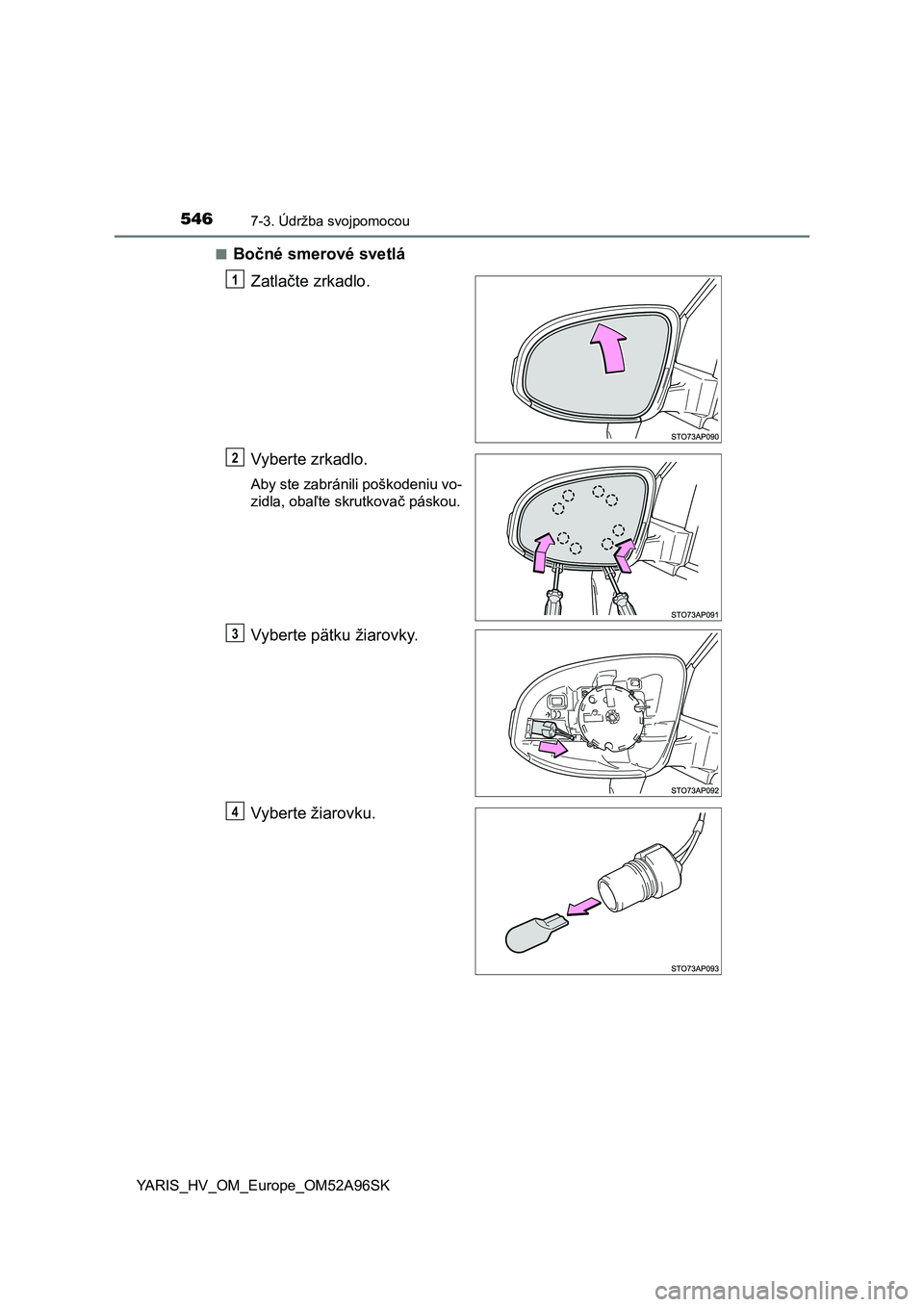

Bočné smerové svetlá
Zatlačte zrkadlo.
Vyberte zrkadlo.
Aby ste zabránili poškodeniu vo-
zidla, obaľte skrutkovač páskou.
Vyberte pätku žiarovky.
Vyberte žiarovku.
1
2
3
4

5477-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_OM_Europe_OM52A96SK

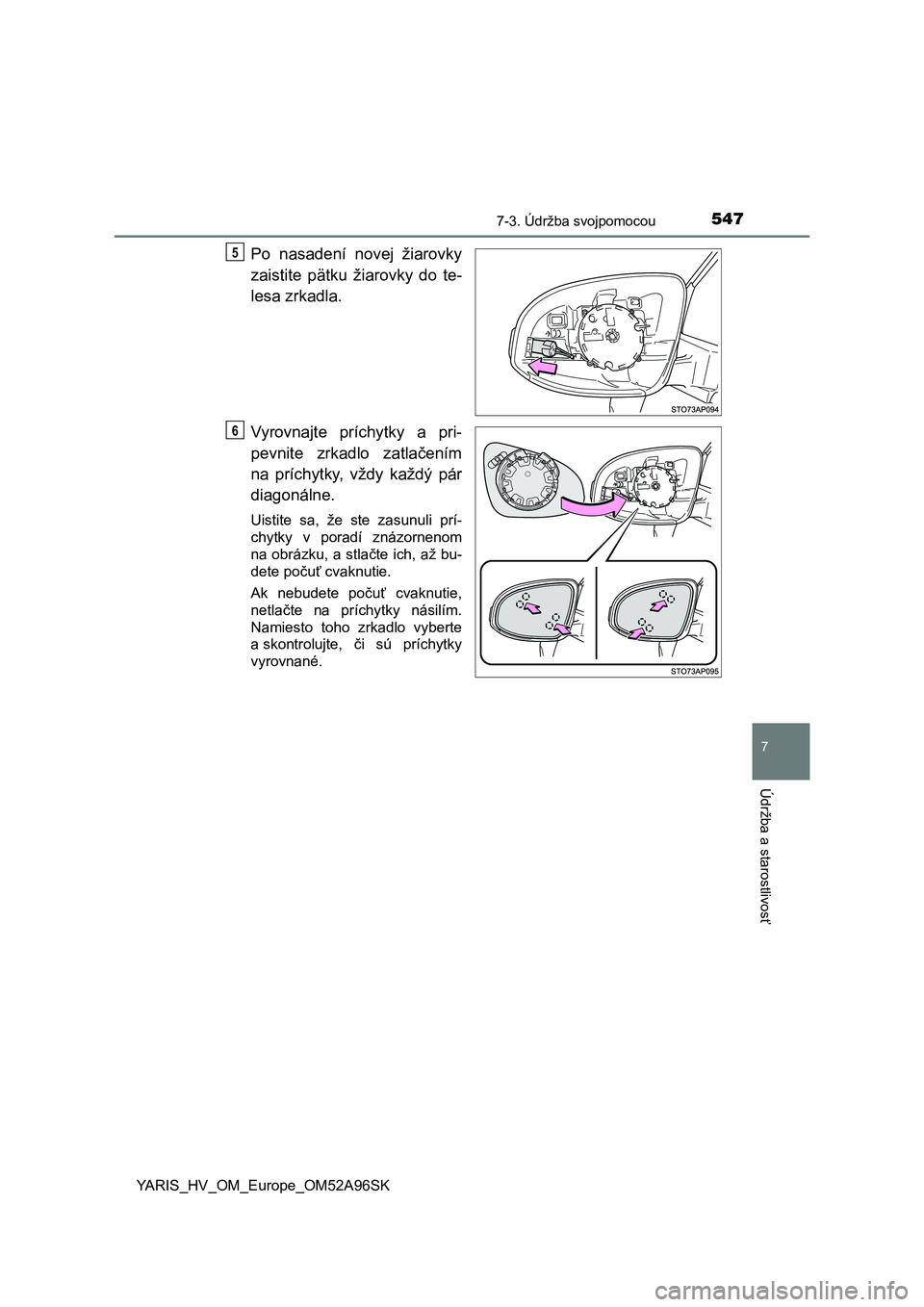

Po nasadení novej žiarovky
zaistite pätku žiarovky do te-
lesa zrkadla.
Vyrovnajte príchytky a pri-
pevnite zrkadlo zatlačením
na príchytky, vždy každý pár
diagonálne.
Uistite sa, že ste zasunuli prí-
chytky v poradí znázornenom
na obrázku, a stlačte ich, až bu-
dete počuť cvaknutie.
Ak nebudete počuť cvaknutie,
netlačte na príchytky násilím.
Namiesto toho zrkadlo vyberte
a skontrolujte, či sú príchytky
vyrovnané.
5
6

5487-3. Údržba svojpomocou
YARIS_HV_OM_Europe_OM52A96SK■

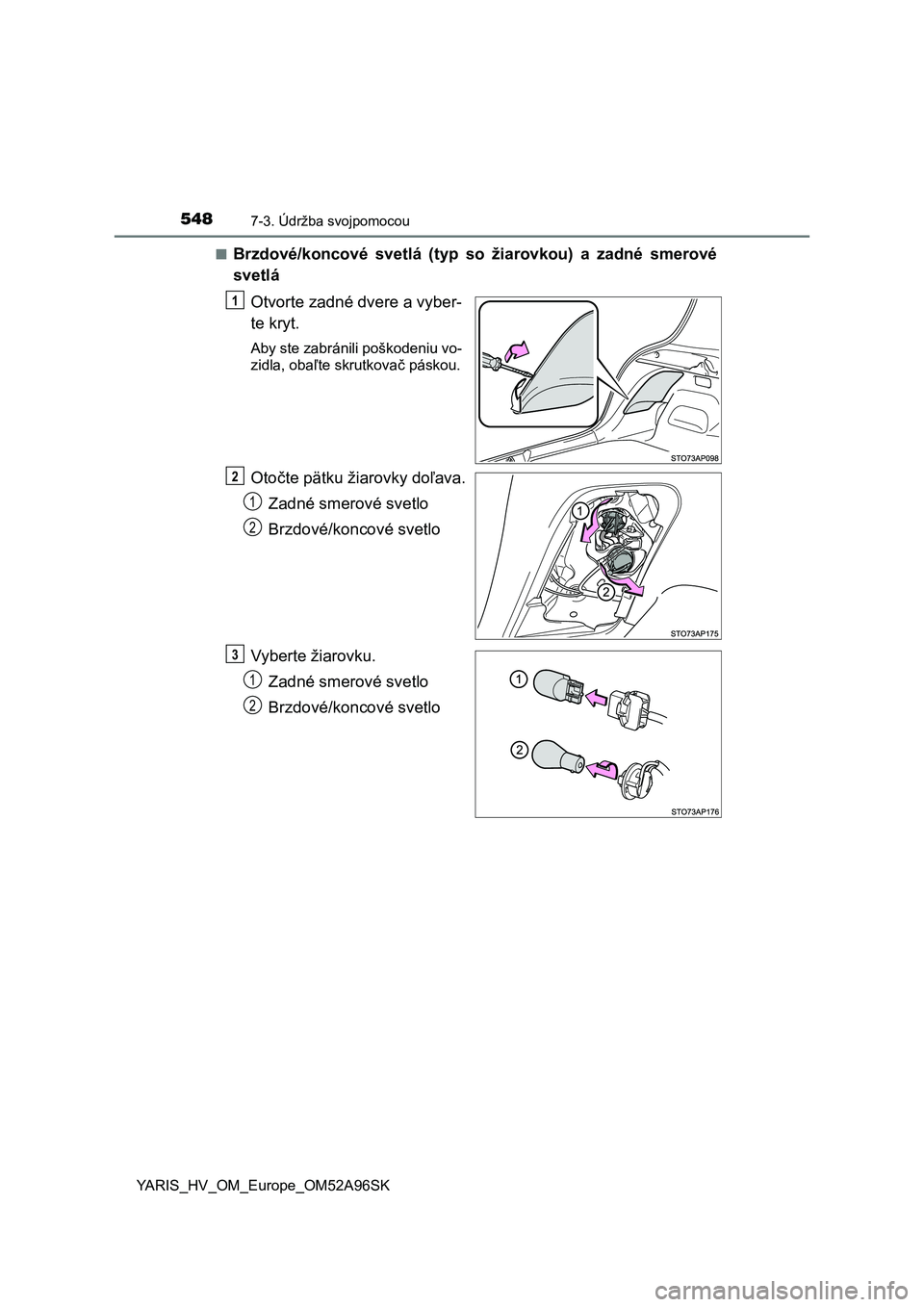

Brzdové/koncové svetlá (typ so žiarovkou) a zadné smerové
svetlá
Otvorte zadné dvere a vyber-
te kryt.
Aby ste zabránili poškodeniu vo-
zidla, obaľte skrutkovač páskou.
Otočte pätku žiarovky doľava.
Zadné smerové svetlo
Brzdové/koncové svetlo
Vyberte žiarovku.
Zadné smerové svetlo
Brzdové/koncové svetlo
1
2
1
2
3
1
2

5497-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_OM_Europe_OM52A96SK

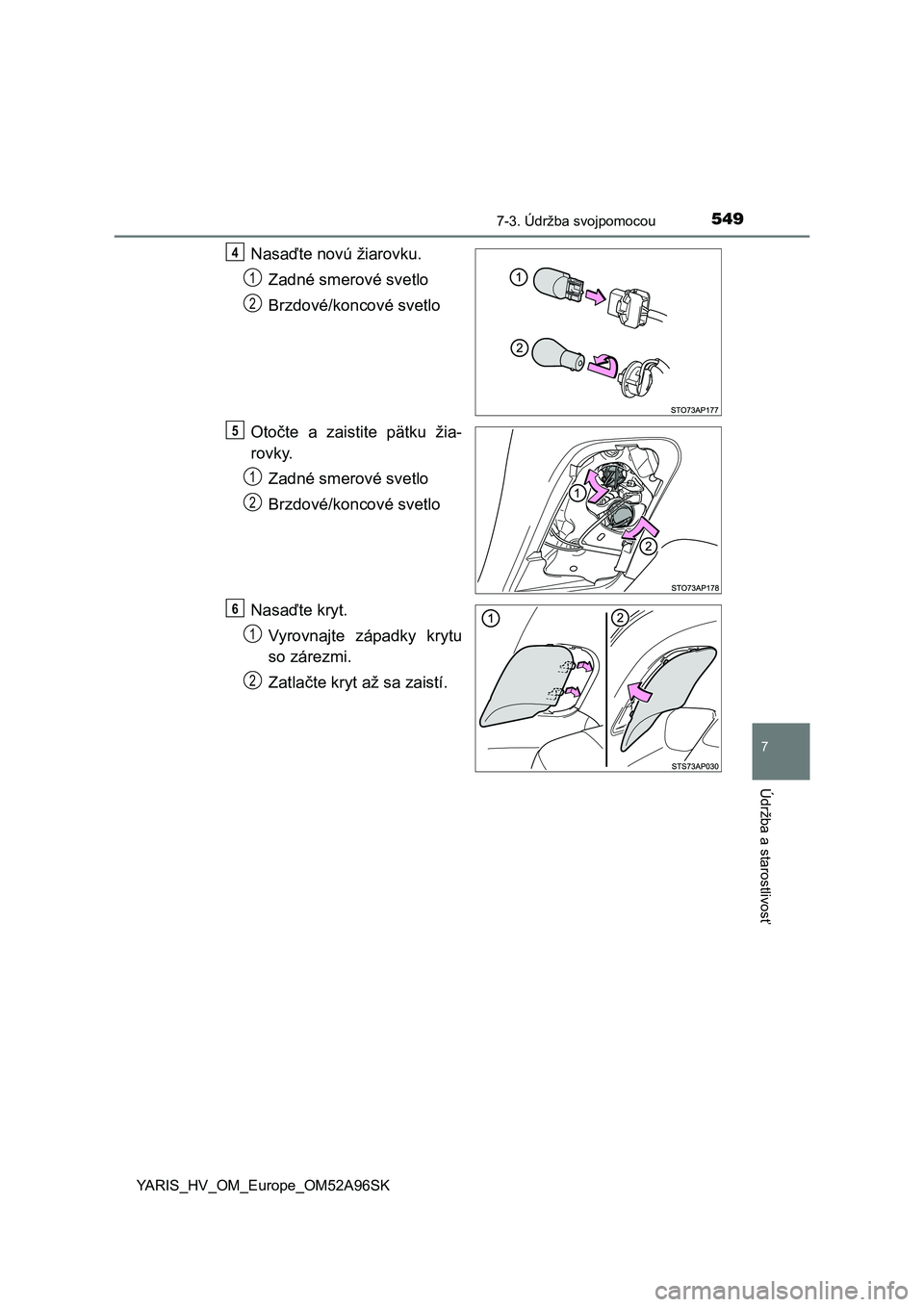

Nasaďte novú žiarovku.
Zadné smerové svetlo
Brzdové/koncové svetlo
Otočte a zaistite pätku žia-
rovky.
Zadné smerové svetlo
Brzdové/koncové svetlo
Nasaďte kryt.
Vyrovnajte západky krytu
so zárezmi.
Zatlačte kryt až sa zaistí.4
1
2
5
1
2
6
1
2

5507-3. Údržba svojpomocou
YARIS_HV_OM_Europe_OM52A96SK■

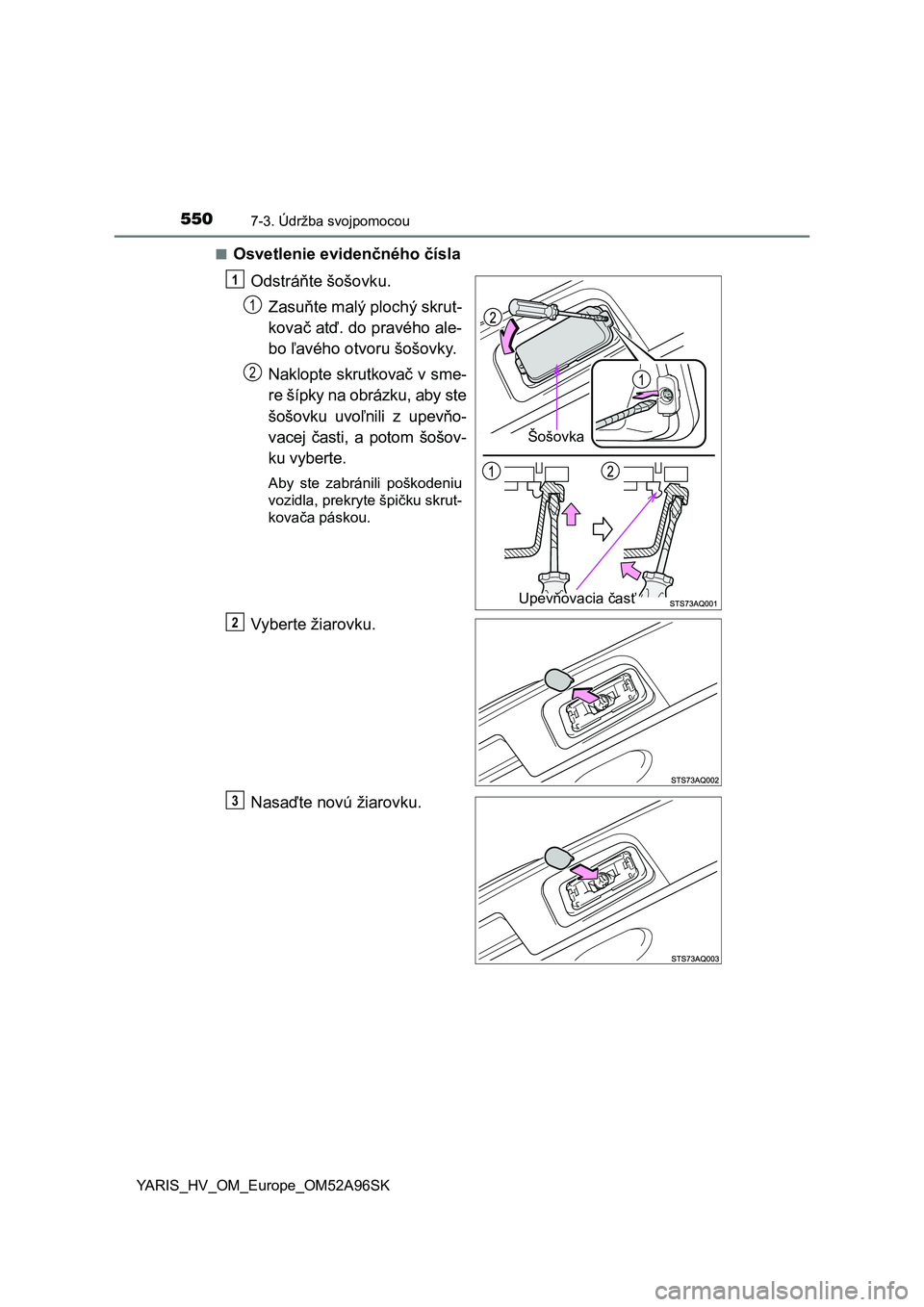

Osvetlenie evidenčného čísla
Odstráňte šošovku.
Zasuňte malý plochý skrut-
kovač atď. do pravého ale-
bo ľavého otvoru šošovky.
Naklopte skrutkovač v sme-
re šípky na obrázku, aby ste
šošovku uvoľnili z upevňo-
vacej časti, a potom šošov-
ku vyberte.
Aby ste zabránili poškodeniu
vozidla, prekryte špičku skrut-
kovača páskou.
Vyberte žiarovku.
Nasaďte novú žiarovku.
Šošovka
Upevňovacia časť
1
1
2
2
3

5517-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_OM_Europe_OM52A96SK

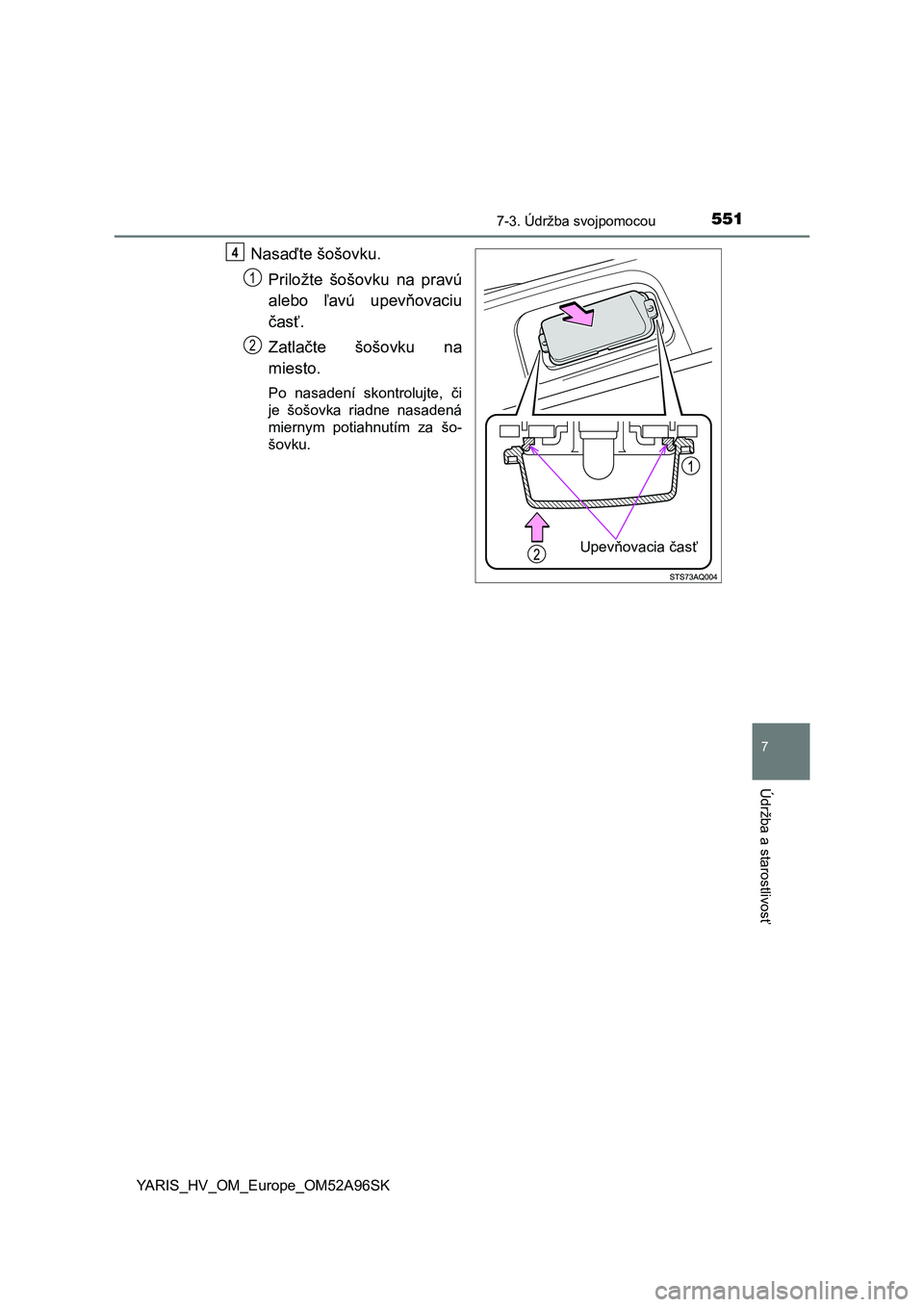

Nasaďte šošovku.
Priložte šošovku na pravú
alebo ľavú upevňovaciu
časť.
Zatlačte šošovku na
miesto.
Po nasadení skontrolujte, či
je šošovka riadne nasadená
miernym potiahnutím za šo-
šovku.
Upevňovacia časť
4
1
2

5527-3. Údržba svojpomocou
YARIS_HV_OM_Europe_OM52A96SK■

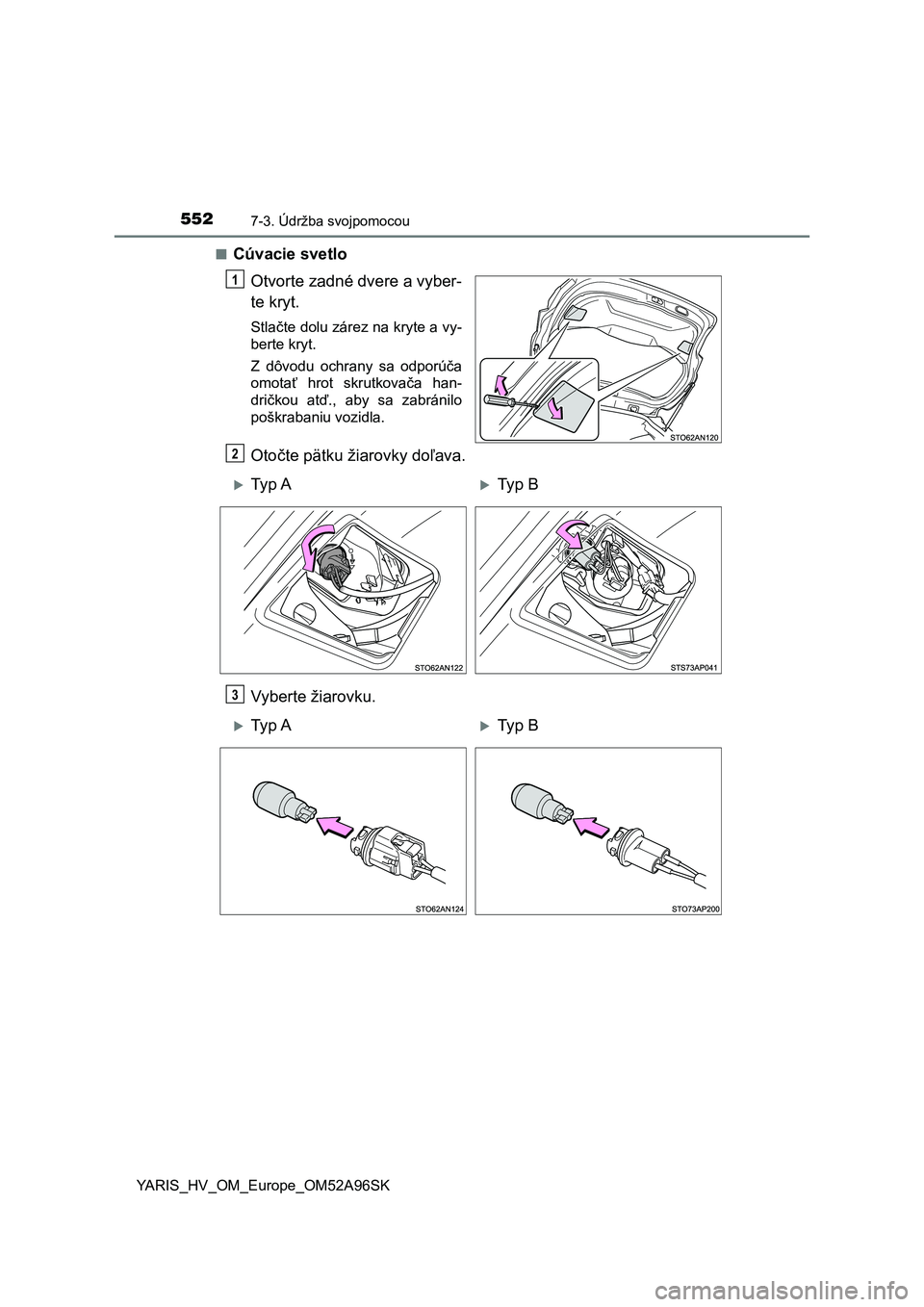

Cúvacie svetlo
Otvorte zadné dvere a vyber-
te kryt.
Stlačte dolu zárez na kryte a vy-
berte kryt.
Z dôvodu ochrany sa odporúča
omotať hrot skrutkovača han-
dričkou atď., aby sa zabránilo
poškrabaniu vozidla.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
1
2
Ty p ATy p B
3
Ty p ATy p B
