2020 TOYOTA SUPRA Manuale de Empleo (in Spanish)

297
6
Supra Owner's Manual_ES
6-1. MOVILIDAD
MOVILIDAD
Los neumáticos están identificados en
su lateral con RSC Runflat System
Component.
• Apartar el vehículo del tráfico tanto
como sea posible y detenerlo sobre
terreno firme.
• Encender los intermitentes de emer-
gencia.
• Asegurar el vehículo de forma que
no pueda rodar, para ello accionar el
freno de estacionamiento.
• Enclavar el bloqueo de la dirección
con las ruedas en posición de mar-
cha en línea recta.
• Hacer salir a todos los ocupantes del
vehículo y situarlos fuera de la zona
de peligro, p. ej., detrás de las vallas
protectoras.
• Dado el caso, colocar el triángulo de
emergencia a la distancia corres-
pondiente.
Con el sistema de movilidad se pueden
obturar por poco tiempo los daños en
los neumáticos para poder seguir con-
duciendo. Para ello se bombea en los
neumáticos material de sellado líquido,
que, al endurecerse, obtura por dentro
el daño.
• Seguir las indicaciones sobre el uso
del sistema de movilidad recogidas en el compresor y en el depósito de
material de sellado.
• El uso del sistema de movilidad
puede resultar inútil para daños de
neumático de tamaño superior a
unos 4 mm.
• Si no se consigue que los neumáti-
cos recuperen un estado adecuado
para la circulación, ponerse en con-
tacto con un concesionario de servi-
cio posventa de Toyota, un taller
autorizado de Toyota o un taller de
confianza.
• Si han entrado cuerpos extraños en
el neumático, deberían dejarse en el
interior. Quitar los cuerpos extraños
únicamente si estos se pueden ver
en el neumático.
• Retirar del depósito de material de
sellado la etiqueta adhesiva de limi-
tación de velocidad y pegarla en el
volante.
• El uso de un producto de obturación
puede dañar la electrónica de las
ruedas RDC. En tal caso, encargar
la sustitución de la electrónica en la
próxima ocasión.
• El compresor puede utilizarse para
controlar la presión de llenado de los
neumáticos.
Reparar el pinchazo
Medidas de seguridad
Sistema de movilidad
Configuración conceptual
Generalidades
Supra_OM_Spanish_OM99V77S.book 297 ページ ２０１９年８月１６日　金曜日　午後３時３３分

298
Supra Owner's Manual_ES
6-1. MOVILIDAD
El sistema de movilidad se encuentra en el
compartimento portaobjetos derecho del
maletero.
• Depósito de material de sellado, fle-
cha 1.
• Tubo flexible de llenado, flecha 2.
Comprobar la fecha de caducidad
impresa en el depósito de material de
sellado.1Desbloqueo del depósito de mate-
rial de sellado
2Alojamiento del depósito de mate-
rial de sellado
3Indicación de la presión de inflado
de los neumáticos
4Tecla para reducir la presión de
inflado del neumático
5Interruptor de conexión/desco-
nexión
6Compresor
7Conector/cable para la caja de
enchufe
8Tubo flexible de unión
• Apartar el vehículo del tráfico tanto
como sea posible y detenerlo sobre
terreno firme.
• Encender los intermitentes de emer-
gencia.
• Asegurar el vehículo de forma que
no pueda rodar, para ello accionar el
freno de estacionamiento.
• Enclavar el bloqueo de la dirección
con las ruedas en posición de mar-
cha en línea recta.
• Hacer salir a todos los ocupantes del
Sumario
Colocación
Depósito de material de selladoCompresor
Medidas de seguridad
Supra_OM_Spanish_OM99V77S.book 298 ページ ２０１９年８月１６日　金曜日　午後３時３３分

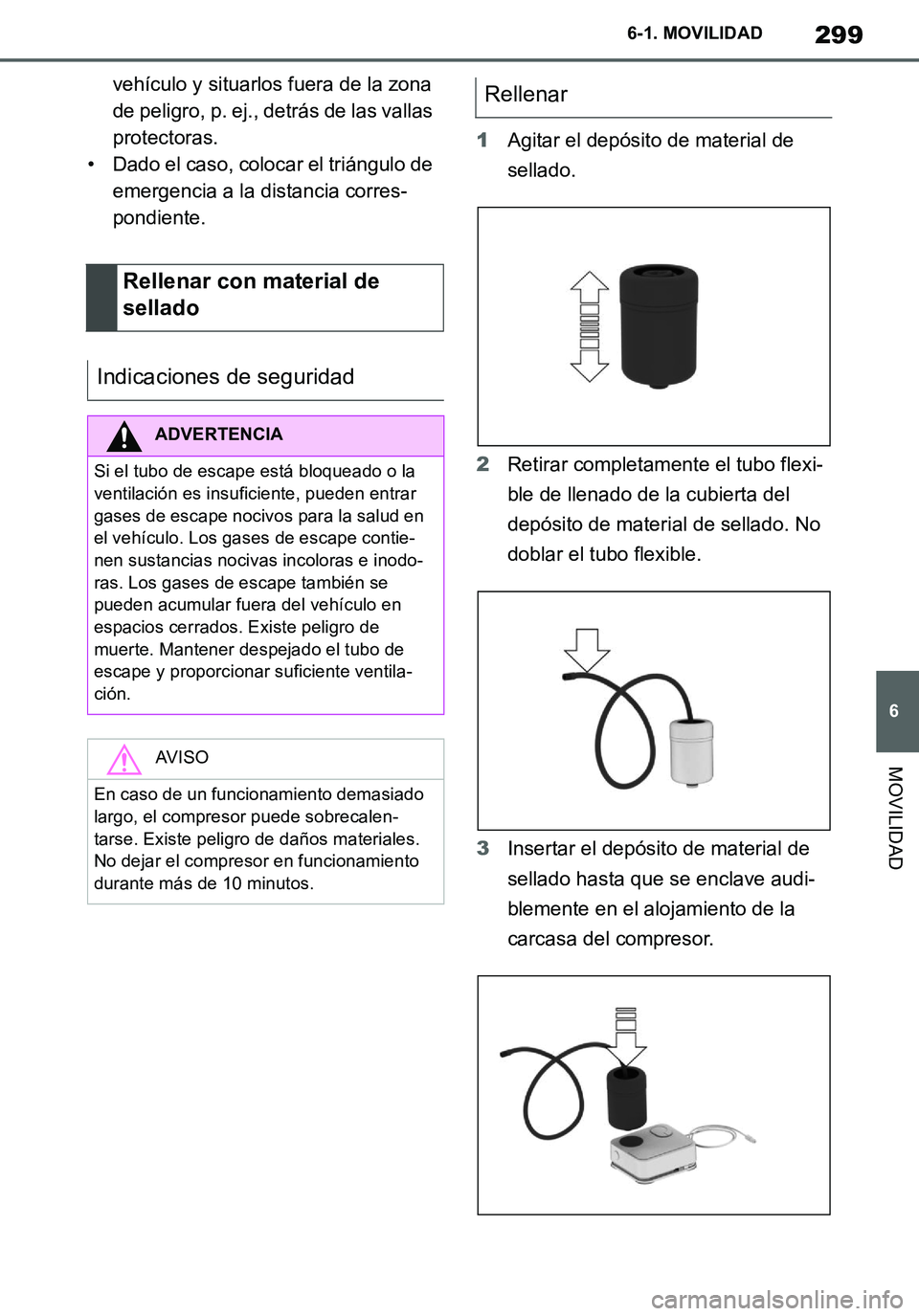

299
6
Supra Owner's Manual_ES
6-1. MOVILIDAD
MOVILIDAD
vehículo y situarlos fuera de la zona
de peligro, p. ej., detrás de las vallas
protectoras.
• Dado el caso, colocar el triángulo de
emergencia a la distancia corres-
pondiente.1Agitar el depósito de material de
sellado.
2Retirar completamente el tubo flexi-
ble de llenado de la cubierta del
depósito de material de sellado. No
doblar el tubo flexible.
3Insertar el depósito de material de
sellado hasta que se enclave audi-
blemente en el alojamiento de la
carcasa del compresor.
Rellenar con material de
sellado
Indicaciones de seguridad
ADVERTENCIA
Si el tubo de escape está bloqueado o la
ventilación es insuficiente, pueden entrar
gases de escape nocivos para la salud en
el vehículo. Los gases de escape contie-
nen sustancias nocivas incoloras e inodo-
ras. Los gases de escape también se
pueden acumular fuera del vehículo en
espacios cerrados. Existe peligro de
muerte. Mantener despejado el tubo de
escape y proporcionar suficiente ventila-
ción.
AV I S O
En caso de un funcionamiento demasiado
largo, el compresor puede sobrecalen-
tarse. Existe peligro de daños materiales.
No dejar el compresor en funcionamiento
durante más de 10 minutos.
Rellenar
Supra_OM_Spanish_OM99V77S.book 299 ページ ２０１９年８月１６日　金曜日　午後３時３３分

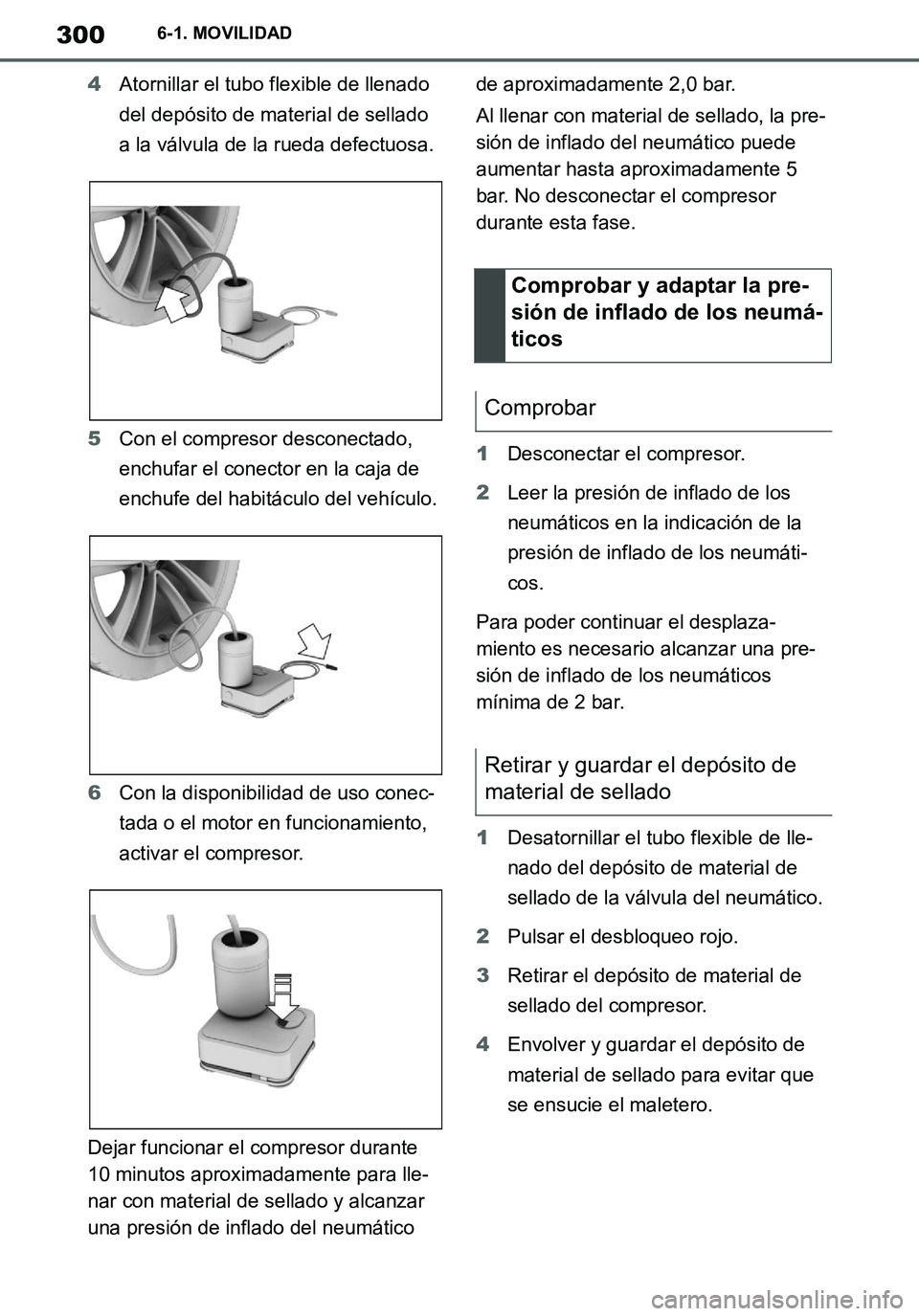

300
Supra Owner's Manual_ES
6-1. MOVILIDAD
4Atornillar el tubo flexible de llenado
del depósito de material de sellado
a la válvula de la rueda defectuosa.
5Con el compresor desconectado,
enchufar el conector en la caja de
enchufe del habitáculo del vehículo.
6Con la disponibilidad de uso conec-
tada o el motor en funcionamiento,
activar el compresor.
Dejar funcionar el compresor durante
10 minutos aproximadamente para lle-
nar con material de sellado y alcanzar
una presión de inflado del neumático de aproximadamente 2,0 bar.
Al llenar con material de sellado, la pre-
sión de inflado del neumático puede
aumentar hasta aproximadamente 5
bar. No desconectar el compresor
durante esta fase.
1Desconectar el compresor.
2Leer la presión de inflado de los
neumáticos en la indicación de la
presión de inflado de los neumáti-
cos.
Para poder continuar el desplaza-
miento es necesario alcanzar una pre-
sión de inflado de los neumáticos
mínima de 2 bar.
1Desatornillar el tubo flexible de lle-
nado del depósito de material de
sellado de la válvula del neumático.
2Pulsar el desbloqueo rojo.
3Retirar el depósito de material de
sellado del compresor.
4Envolver y guardar el depósito de
material de sellado para evitar que
se ensucie el maletero.
Comprobar y adaptar la pre-
sión de inflado de los neumá-
ticos
Comprobar
Retirar y guardar el depósito de
material de sellado
Supra_OM_Spanish_OM99V77S.book 300 ページ ２０１９年８月１６日　金曜日　午後３時３３分

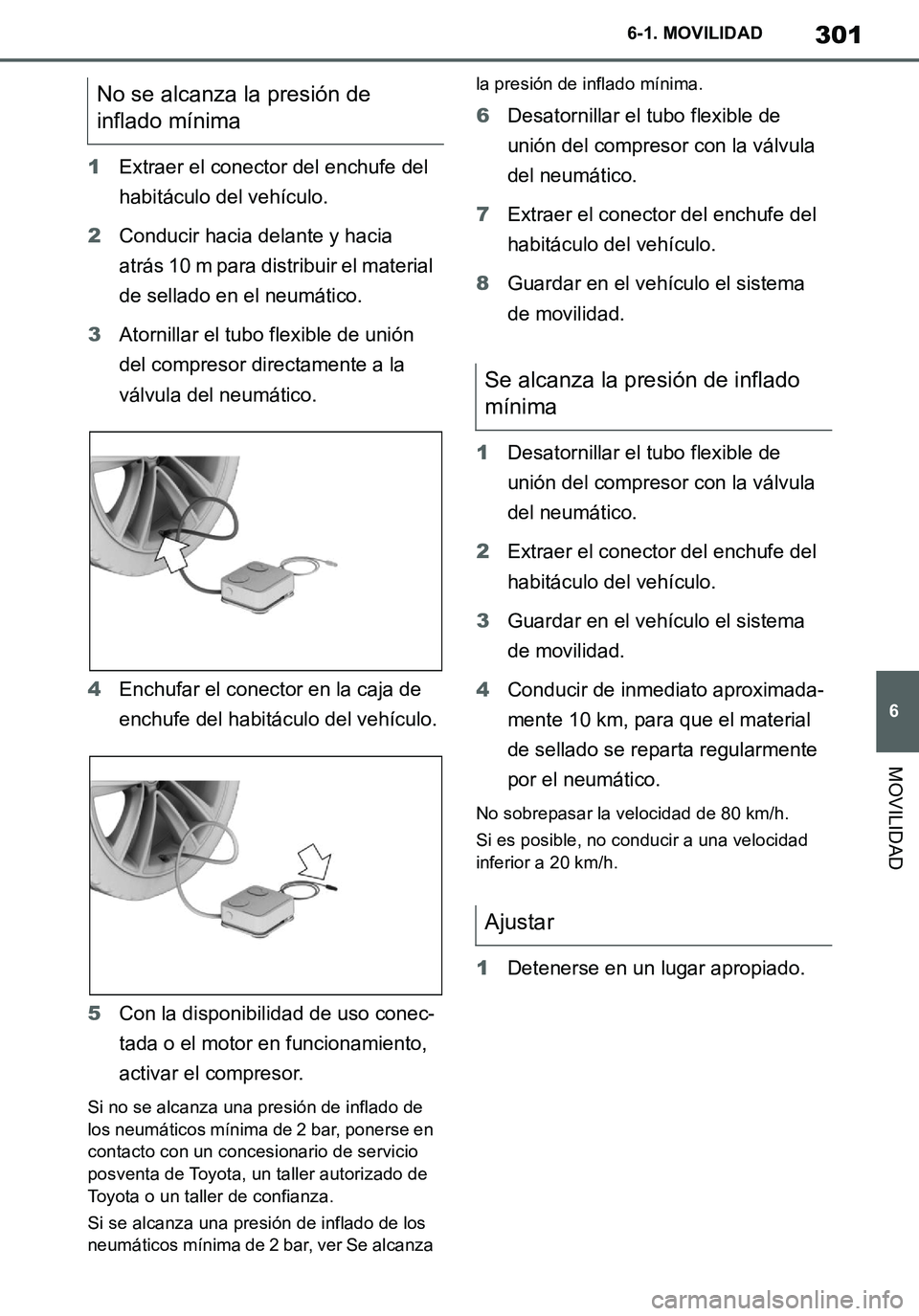

301
6
Supra Owner's Manual_ES
6-1. MOVILIDAD
MOVILIDAD
1Extraer el conector del enchufe del
habitáculo del vehículo.
2Conducir hacia delante y hacia
atrás 10 m para distribuir el material
de sellado en el neumático.
3Atornillar el tubo flexible de unión
del compresor directamente a la
válvula del neumático.
4Enchufar el conector en la caja de
enchufe del habitáculo del vehículo.
5Con la disponibilidad de uso conec-
tada o el motor en funcionamiento,
activar el compresor.
Si no se alcanza una presión de inflado de
los neumáticos mínima de 2 bar, ponerse en
contacto con un concesionario de servicio
posventa de Toyota, un taller autorizado de
Toyota o un taller de confianza.
Si se alcanza una presión de inflado de los
neumáticos mínima de 2 bar, ver Se alcanza la presión de inflado mínima.
6Desatornillar el tubo flexible de
unión del compresor con la válvula
del neumático.
7Extraer el conector del enchufe del
habitáculo del vehículo.
8Guardar en el vehículo el sistema
de movilidad.
1Desatornillar el tubo flexible de
unión del compresor con la válvula
del neumático.
2Extraer el conector del enchufe del
habitáculo del vehículo.
3Guardar en el vehículo el sistema
de movilidad.
4Conducir de inmediato aproximada-
mente 10 km, para que el material
de sellado se reparta regularmente
por el neumático.
No sobrepasar la velocidad de 80 km/h.
Si es posible, no conducir a una velocidad
inferior a 20 km/h.
1Detenerse en un lugar apropiado.
No se alcanza la presión de
inflado mínima
Se alcanza la presión de inflado
mínima
Ajustar
Supra_OM_Spanish_OM99V77S.book 301 ページ ２０１９年８月１６日　金曜日　午後３時３３分

302
Supra Owner's Manual_ES
6-1. MOVILIDAD
2Atornillar el tubo flexible de unión
del compresor directamente a la
válvula del neumático.
3Enchufar el conector en la caja de
enchufe del habitáculo del vehículo.
4Corregir la presión de inflado del
neumático a 2,0 bar como mínimo.
• Aumentar la presión de los neumáti-
cos: con la disponibilidad de uso
conectada o con el motor en mar-
cha, activar el compresor.
• Reducir la presión de los neumáti-
cos: presionar la tecla del compre-
sor.
5Desatornillar el tubo flexible de
unión del compresor con la válvula
del neumático.
6Extraer el conector del enchufe del
habitáculo del vehículo.
7Guardar en el vehículo el sistema
de movilidad.No exceder la velocidad máxima permi-
tida de 80 km/h.
Restablecer el control de presión de los
neumáticos RDC, ver página 302.
Encargar cuanto antes la sustitución
del neumático defectuoso y del depó-
sito vacío de material de sellado del
sistema de movilidad.
No se pueden colocar cadenas para
neumáticos. En su lugar, se deben usar
neumáticos para la nieve.
El sistema controla la presión de
inflado de los cuatro neumáticos mon-
tados. El sistema avisa cuando en uno
o varios neumáticos la presión de
inflado ha descendido.
Los sensores de las válvulas de los Proseguir el viaje
Cadenas para nieve
Seleccionar las cadenas para
nieve
AV I S O
■Al circular con cadenas para neumá-
ticos
No colocar cadenas para neumáticos. Es
posible que las cadenas para neumáticos
dañen la carrocería y la suspensión del
vehículo y limitar el rendimiento de la con-
ducción.
Control de presión de los neu-
máticos (RDC)
Configuración conceptual
Generalidades
Supra_OM_Spanish_OM99V77S.book 302 ページ ２０１９年８月１６日　金曜日　午後３時３３分

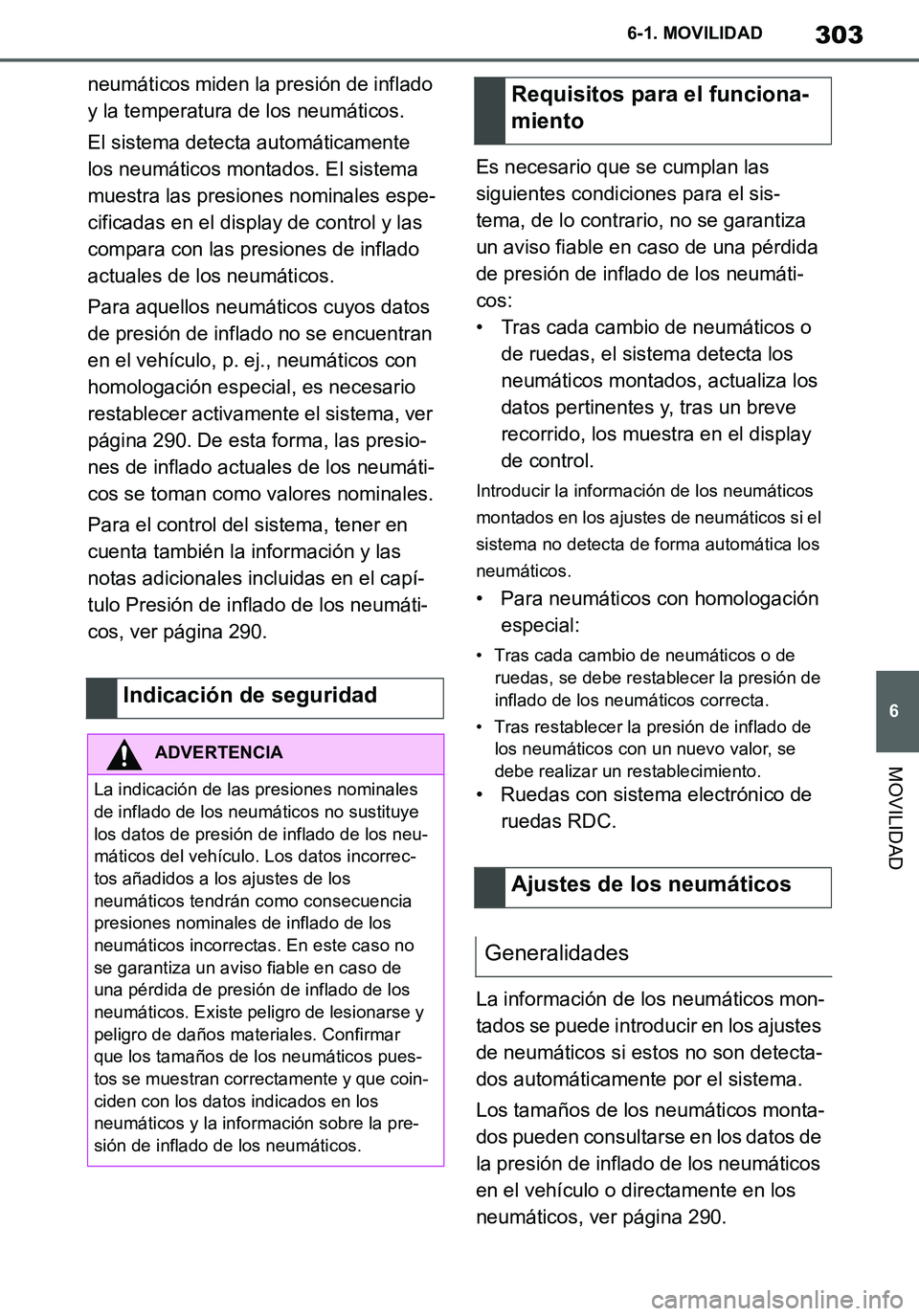

303
6
Supra Owner's Manual_ES
6-1. MOVILIDAD
MOVILIDAD
neumáticos miden la presión de inflado
y la temperatura de los neumáticos.
El sistema detecta automáticamente
los neumáticos montados. El sistema
muestra las presiones nominales espe-
cificadas en el display de control y las
compara con las presiones de inflado
actuales de los neumáticos.
Para aquellos neumáticos cuyos datos
de presión de inflado no se encuentran
en el vehículo, p. ej., neumáticos con
homologación especial, es necesario
restablecer activamente el sistema, ver
página 290. De esta forma, las presio-
nes de inflado actuales de los neumáti-
cos se toman como valores nominales.
Para el control del sistema, tener en
cuenta también la información y las
notas adicionales incluidas en el capí-
tulo Presión de inflado de los neumáti-
cos, ver página 290.Es necesario que se cumplan las
siguientes condiciones para el sis-
tema, de lo contrario, no se garantiza
un aviso fiable en caso de una pérdida
de presión de inflado de los neumáti-
cos:
• Tras cada cambio de neumáticos o
de ruedas, el sistema detecta los
neumáticos montados, actualiza los
datos pertinentes y, tras un breve
recorrido, los muestra en el display
de control.
Introducir la información de los neumáticos
montados en los ajustes de neumáticos si el
sistema no detecta de forma automática los
neumáticos.
• Para neumáticos con homologación
especial:
• Tras cada cambio de neumáticos o de
ruedas, se debe restablecer la presión de
inflado de los neumáticos correcta.
• Tras restablecer la presión de inflado de
los neumáticos con un nuevo valor, se
debe realizar un restablecimiento.
• Ruedas con sistema electrónico de
ruedas RDC.
La información de los neumáticos mon-
tados se puede introducir en los ajustes
de neumáticos si estos no son detecta-
dos automáticamente por el sistema.
Los tamaños de los neumáticos monta-
dos pueden consultarse en los datos de
la presión de inflado de los neumáticos
en el vehículo o directamente en los
neumáticos, ver página 290.
Indicación de seguridad
ADVERTENCIA
La indicación de las presiones nominales
de inflado de los neumáticos no sustituye
los datos de presión de inflado de los neu-
máticos del vehículo. Los datos incorrec-
tos añadidos a los ajustes de los
neumáticos tendrán como consecuencia
presiones nominales de inflado de los
neumáticos incorrectas. En este caso no
se garantiza un aviso fiable en caso de
una pérdida de presión de inflado de los
neumáticos. Existe peligro de lesionarse y
peligro de daños materiales. Confirmar
que los tamaños de los neumáticos pues-
tos se muestran correctamente y que coin-
ciden con los datos indicados en los
neumáticos y la información sobre la pre-
sión de inflado de los neumáticos.
Requisitos para el funciona-
miento
Ajustes de los neumáticos
Generalidades
Supra_OM_Spanish_OM99V77S.book 303 ページ ２０１９年８月１６日　金曜日　午後３時３３分

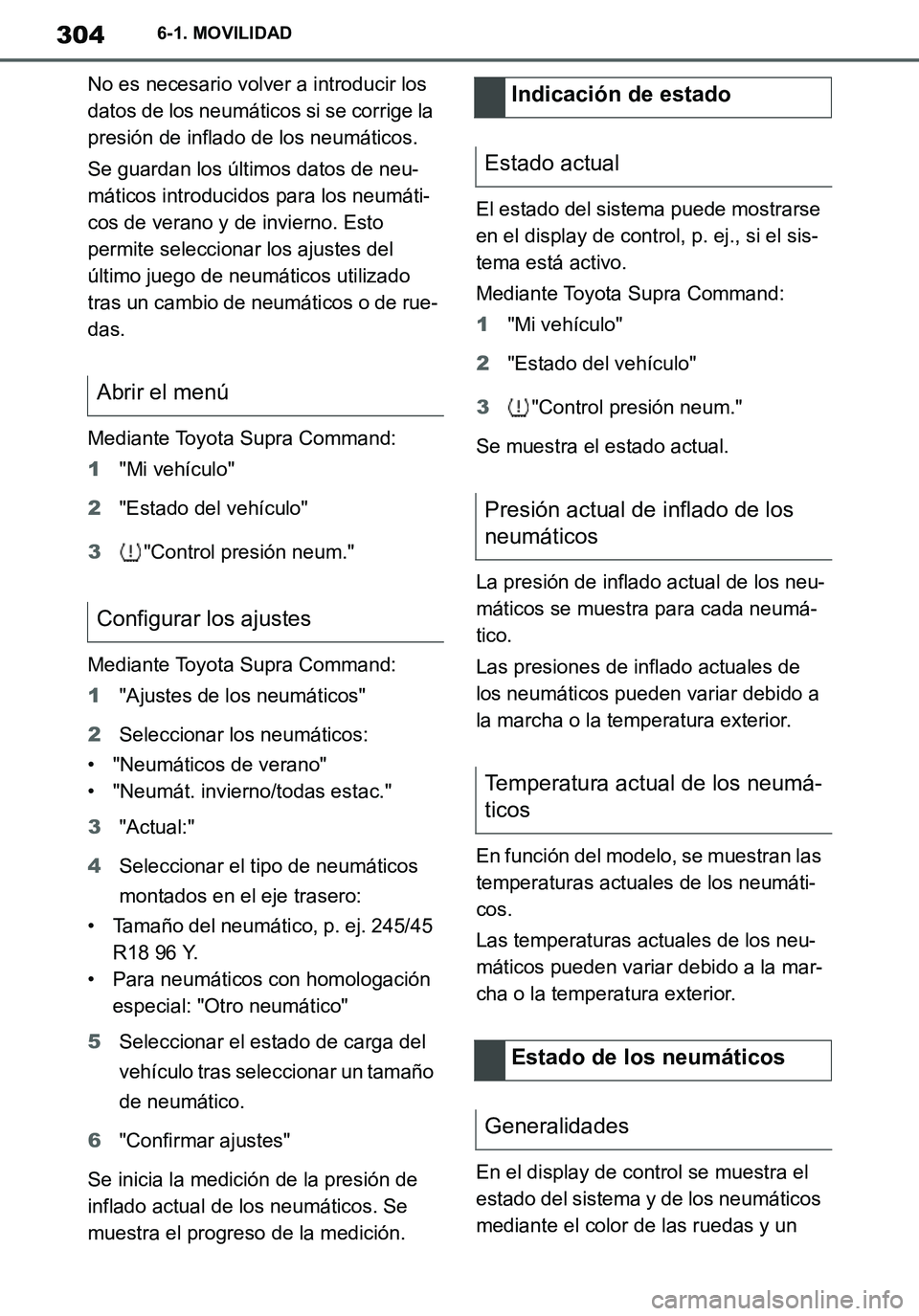

304
Supra Owner's Manual_ES
6-1. MOVILIDAD
No es necesario volver a introducir los
datos de los neumáticos si se corrige la
presión de inflado de los neumáticos.
Se guardan los últimos datos de neu-
máticos introducidos para los neumáti-
cos de verano y de invierno. Esto
permite seleccionar los ajustes del
último juego de neumáticos utilizado
tras un cambio de neumáticos o de rue-
das.
Mediante Toyota Supra Command:
1"Mi vehículo"
2"Estado del vehículo"
3"Control presión neum."
Mediante Toyota Supra Command:
1"Ajustes de los neumáticos"
2Seleccionar los neumáticos:
• "Neumáticos de verano"
• "Neumát. invierno/todas estac."
3"Actual:"
4Seleccionar el tipo de neumáticos
montados en el eje trasero:
• Tamaño del neumático, p. ej. 245/45
R18 96 Y.
• Para neumáticos con homologación
especial: "Otro neumático"
5Seleccionar el estado de carga del
vehículo tras seleccionar un tamaño
de neumático.
6"Confirmar ajustes"
Se inicia la medición de la presión de
inflado actual de los neumáticos. Se
muestra el progreso de la medición.El estado del sistema puede mostrarse
en el display de control, p. ej., si el sis-
tema está activo.
Mediante Toyota Supra Command:
1"Mi vehículo"
2"Estado del vehículo"
3"Control presión neum."
Se muestra el estado actual.
La presión de inflado actual de los neu-
máticos se muestra para cada neumá-
tico.
Las presiones de inflado actuales de
los neumáticos pueden variar debido a
la marcha o la temperatura exterior.
En función del modelo, se muestran las
temperaturas actuales de los neumáti-
cos.
Las temperaturas actuales de los neu-
máticos pueden variar debido a la mar-
cha o la temperatura exterior.
En el display de control se muestra el
estado del sistema y de los neumáticos
mediante el color de las ruedas y un
Abrir el menú
Configurar los ajustes
Indicación de estado
Estado actual
Presión actual de inflado de los
neumáticos
Temperatura actual de los neumá-
ticos
Estado de los neumáticos
Generalidades
Supra_OM_Spanish_OM99V77S.book 304 ページ ２０１９年８月１６日　金曜日　午後３時３３分
