2020 TOYOTA PRIUS Manuel du propriétaire (in French)

575
PRIUS_OM_OM47D44D_(D)
6-3. Opérations d’entretien à réaliser soi-même
6
Entretien et nettoyage
Portée des phares
Boulon de réglage A
Boulon de réglage B
Assurez-vous que le réservoir de carburant du véhicule est plein et
que la partie de carrosserie située autour des phares n’est pas
déformée.
Garez le véhicule sur un sol parfaitement horizontal.
Asseyez-vous sur le siège du conducteur.
Faites rebondir le véhicule à plusieurs reprises.
Boulons de réglage vertical
1
2
Avant de vérifier la portée des phares
1
2
3
4

576
PRIUS_OM_OM47D44D_(D)
6-3. Opérations d’entretien à réaliser soi-même

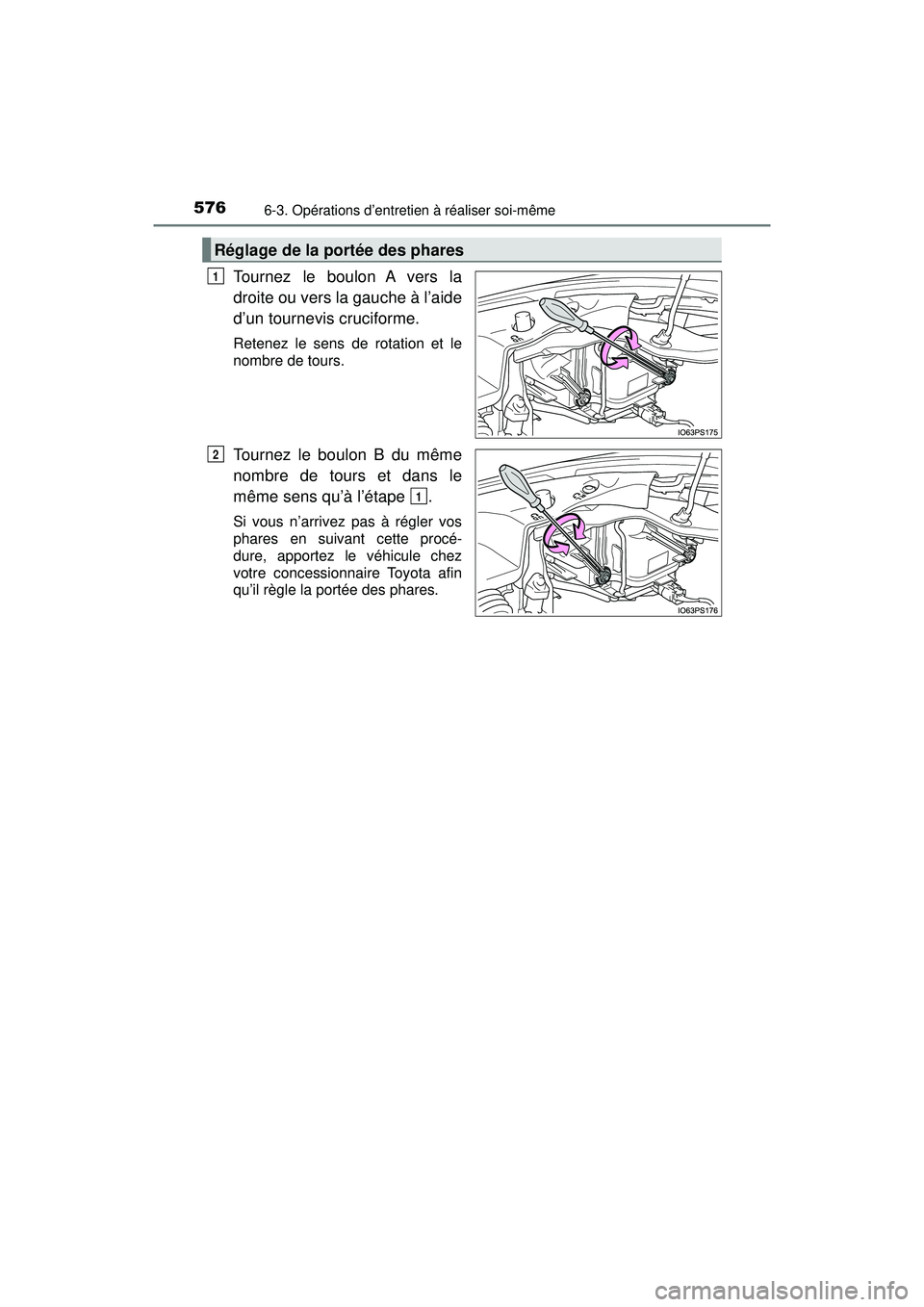

Tournez le boulon A vers la
droite ou vers la gauche à l’aide
d’un tournevis cruciforme.
Retenez le sens de rotation et le
nombre de tours.
Tournez le boulon B du même
nombre de tours et dans le
même sens qu’à l’étape .
Si vous n’arrivez pas à régler vos
phares en suivant cette procé-
dure, apportez le véhicule chez
votre concessionnaire Toyota afin
qu’il règle la portée des phares.
Réglage de la portée des phares
1
2
1

577
PRIUS_OM_OM47D44D_(D)
6-3. Opérations d’entretien à réaliser soi-même
6
Entretien et nettoyage
Ampoules
Vérifiez la puissance (watts) de l’ampoule que vous allez remplacer.
(P. 689)
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule.
Comme les composants risquent d’être endommagés, nous
vous recommandons de demander à votre concessionnaire
Toyota de procéder au remplacement.
Préparation pour le remplacement d’une ampoule

578
PRIUS_OM_OM47D44D_(D)
6-3. Opérations d’entretien à réaliser soi-même
■AvantFeu de stationnement (de type à ampoule)
*1, 2
Feu de gabarit avant
*1: Si le véhicule en est doté
*2: L’emplacement des feux de stationnement peut varier selon le modèle,etc.
■
Arrière
Emplacement des ampoules
1
2
Feu de recul
Clignotant arrière Feu de gabarit arrière1
2
3

PRIUS_OM_OM47D44D_(D)
5796-3. Opérations d’entretien à réaliser soi-même
6
Entretien et nettoyage
■Feux de stationnement (de type à ampoule) (si le véhicule en
est doté)Retirez les attaches et le couvercle du compartiment moteur.
Il existe deux types d’attaches utilisées, qui varient selon le véhicule.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Remplacement des ampoules
1
Type B
Type A
2

580
PRIUS_OM_OM47D44D_(D)
6-3. Opérations d’entretien à réaliser soi-même
Retirez l’ampoule.
Lorsque vous installez l’ampoule, effectuez les étapes et
dans l’ordre inverse.
Fixez le couvercle du com-
partiment moteur et reposez
les attaches.
Poussez vers le haut la portion
centrale des attaches (type A
uniquement).
Insérez les attaches, puis
appuyez sur celles-ci.
3
423
Type A
Type B5

PRIUS_OM_OM47D44D_(D)
5816-3. Opérations d’entretien à réaliser soi-même
6
Entretien et nettoyage
■Feux de gabarit avantPour le côté droit
uniquement :
Retirez l’attache, puis faites
coulisser le tuyau du réser-
voir du lave-glace vers la
droite.
Pour éviter d’endommager le
cache, couvrez la pointe du
tournevis d’un chiffon.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
Lorsque vous installez l’ampoule, effectuez les étapes et
dans l’ordre inverse.
Pour le côté droit
uniquement : Installez le
tuyau du réservoir du lave-
glace et l’attache de fixation
en effectuant l’étape dans
l’ordre inverse.
1
2
3
423
5
1

582
PRIUS_OM_OM47D44D_(D)
6-3. Opérations d’entretien à réaliser soi-même
■Clignotants arrière, feux de recul et feux de gabarit arrièreOuvrez le hayon. Insérez un
tournevis dans le couvercle
sur le côté du feu et détachez
les attaches indiquées par
les lignes en pointillé près de
l’extérieur du véhicule.
Ensuite, soulevez le cou-
vercle et tirez-le diagonale-
ment en arrière vers le
compartiment de charge
pour détacher les attaches
indiquées par les lignes en
pointillé près de l’intérieur du
véhicule.
Pour éviter d’endommager le cache, couvrez la pointe du tournevis d’un
chiffon.
Retirez les 2 vis.
Tirez le module d’éclairage
vers l’arrière du véhicule afin
de le retirer.
1
2
3
