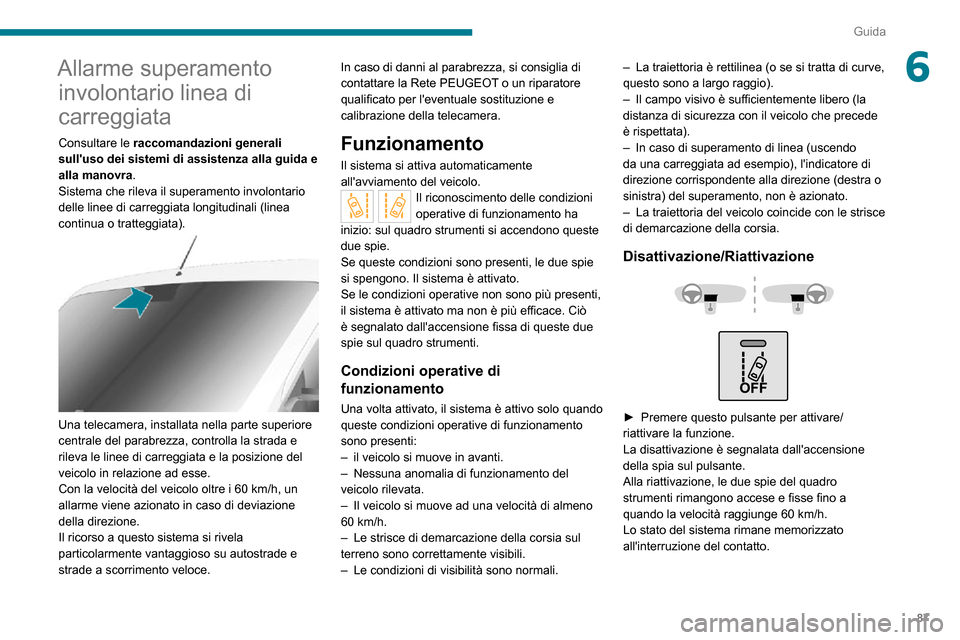

2020 Peugeot Boxer Manuale del proprietario (in Italian)

87
Guida
6Allarme superamento involontario linea di
carreggiata
Consultare le raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.
Sistema che rileva il superamento involontario
delle linee di carreggiata longitudinali (linea
continua o tratteggiata).


Una telecamera, installata nella parte superiore
centrale del parabrezza, controlla la strada e
rileva le linee di carreggiata e la posizione del
veicolo in relazione ad esse.
Con la velocità del veicolo oltre i 60 km/h, un allarme viene azionato in caso di deviazione
della direzione.
Il ricorso a questo sistema si rivela
particolarmente vantaggioso su autostrade e
strade a scorrimento veloce. In caso di danni al parabrezza, si consiglia di
contattare la Rete PEUGEOT o un riparatore
qualificato per l'eventuale sostituzione e
calibrazione della telecamera.
Funzionamento
Il sistema si attiva automaticamente
all'avviamento del veicolo.
Il riconoscimento delle condizioni
operative di funzionamento ha
inizio: sul quadro strumenti si accendono queste
due spie.
Se queste condizioni sono presenti, le due spie
si spengono. Il sistema è attivato.
Se le condizioni operative non sono più presenti,
il sistema è attivato ma non è più efficace. Ciò
è segnalato dall'accensione fissa di queste due
spie sul quadro strumenti.
Condizioni operative di
funzionamento
Una volta attivato, il sistema è attivo solo quando
queste condizioni operative di funzionamento
sono presenti:
– il veicolo si muove in avanti.– Nessuna anomalia di funzionamento del veicolo rilevata.– Il veicolo si muove ad una velocità di almeno 60 km/h.– Le strisce di demarcazione della corsia sul terreno sono correttamente visibili.– Le condizioni di visibilità sono normali.
– La traiettoria è rettilinea (o se si tratta di curve, questo sono a largo raggio).– Il campo visivo è sufficientemente libero (la distanza di sicurezza con il veicolo che precede
è rispettata).
– In caso di superamento di linea (uscendo da una carreggiata ad esempio), l'indicatore di
direzione corrispondente alla direzione (destra o
sinistra) del superamento, non è azionato.
– La traiettoria del veicolo coincide con le strisce di demarcazione della corsia.
Disattivazione/Riattivazione


► Premere questo pulsante per attivare/riattivare la funzione.
La disattivazione è segnalata dall'accensione
della spia sul pulsante.
Alla riattivazione, le due spie del quadro
strumenti rimangono accese e fisse fino a
quando la velocità raggiunge 60 km/h.Lo stato del sistema rimane memorizzato
all'interruzione del contatto.

88
Guida
Sorveglianza angoli
ciechi con rilevamento del
rimorchio
Consultare le raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.


Rilevamento
Se una deviazione della direzione viene
rilevata a sinistra o a destra, la spia sul
lato corrispondente lampeggia sul quadro
strumenti, accompagnata da un segnale
acustico.
Nessun allarme viene trasmesso finché
l'indicatore di direzione è attivo e per circa 20
secondi dopo il suo spegnimento.
Può essere emesso un allarme in caso di
superamento della segnaletica direzionale
(freccia) o di segnaletica non standard (graffiti).
Il rilevamento può essere compromesso:– se la segnaletica orizzontale è usurata;
– se il contrasto tra la segnaletica orizzontale e il manto stradale è ridotto.
Il sistema viene disattivato
automaticamente se la funzione Stop &
Start è attiva. Il sistema si riavvia e riabilita il
riconoscimento delle condizioni operative
dopo l'avviamento del veicolo.
Il sistema può essere disturbato o non
funzionare correttamente:
– quando il veicolo trasporta un carico eccessivo (ancora di più se non è equilibrato
correttamente);
– in condizioni di scarsa visibilità (pioggia, nebbia, neve, ecc.);
– in condizioni di scarsa illuminazione (luce solare abbagliante, oscurità, ecc.);– se il parabrezza è sporco o danneggiato vicino alla telecamera;– se il sistema ABS, CDS, ASR o il Controllo intelligente della trazione è guasto.
Anomalia
Quando si verifica un’anomalia, questa
spia si accende, accompagnata da un
segnale acustico e confermata da un messaggio
sul display.
Far verificare il sistema dalla Rete PEUGEOT o
da un riparatore qualificato.
Stato della spia
del pulsante Messaggio sul display
Stato del simbolo sul
displaySegnale
acusticoSignificato
Disattivato Allarme superamento
involontario di linea attivato Spie


e

accese fisse-
Il sistema è attivato, ma le condizioni operative non
sono soddisfatte.
Disattivato Allarme superamento
involontario di linea attivato -
-Il sistema è attivato e le condizioni operative sono
soddisfatte: il sistema è in grado di fornire avvisi
acustici e visivi.

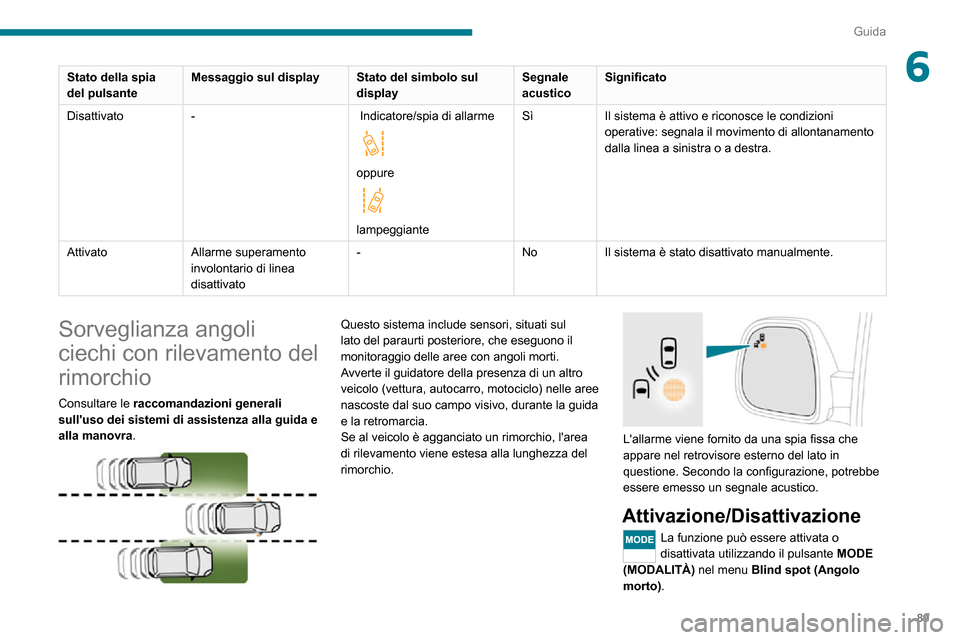

89
Guida
6Stato della spia
del pulsanteMessaggio sul display
Stato del simbolo sul
displaySegnale
acusticoSignificato
Disattivato - Indicatore/spia di allarme


oppure

lampeggianteSì
Il sistema è attivo e riconosce le condizioni
operative: segnala il movimento di allontanamento
dalla linea a sinistra o a destra.
Attivato Allarme superamento
involontario di linea
disattivato -
NoIl sistema è stato disattivato manualmente.
Sorveglianza angoli
ciechi con rilevamento del
rimorchio
Consultare le raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.


Questo sistema include sensori, situati sul
lato del paraurti posteriore, che eseguono il
monitoraggio delle aree con angoli morti.
Avverte il guidatore della presenza di un altro
veicolo (vettura, autocarro, motociclo) nelle aree
nascoste dal suo campo visivo, durante la guida e la retromarcia.
Se al veicolo è agganciato un rimorchio, l'area
di rilevamento viene estesa alla lunghezza del
rimorchio.


L'allarme viene fornito da una spia fissa che
appare nel retrovisore esterno del lato in
questione. Secondo la configurazione, potrebbe
essere emesso un segnale acustico.
Attivazione/Disattivazione
La funzione può essere attivata o
disattivata utilizzando il pulsante MODE
(MODALITÀ) nel menu Blind spot (Angolo
morto).

90
Guida
Questo sistema comprende tre funzioni:– Allarme Rischio Collisione.– Assistenza in frenata d’emergenza intelligente.– Active Safety Brake (frenata automatica d'emergenza).

Il veicolo è equipaggiato di una telecamera sulla
parte superiore del parabrezza.
Questo sistema non sostituisce
l'attenzione del guidatore.
Questo sistema è concepito per migliorare la
sicurezza di guida e assistere il guidatore.
Spetta al guidatore sorvegliare costantemente
le condizioni del traffico e rispettare il Codice
della Strada.
Non appena il sistema rileva un ostacolo
potenziale, prepara il circuito dei freni
qualora fosse necessario utilizzare una
frenata automatica. Ciò potrebbe produrre un
leggero rumore e si potrebbe percepire una
decelerazione.
Per ulteriori informazioni sulla Configurazione
del veicolo (MODALITÀ) , fare riferimento alla
sezione corrispondente.
Sono disponibili due modalità di attivazione:
– VISUAL (GRAFICA): segnalazione grafica.
Durante la guida, viene visualizzata una spia nel
retrovisore esterno del lato su cui viene rilevato
un veicolo.
– VISUAL and AUDIBLE (GRAFICA e
ACUSTICA): segnalazione grafica e acustica.
Durante la guida, viene visualizzata una spia
nel retrovisore esterno del lato in questione.
Se l’indicatore di direzione è attivato sul lato in
cui viene rilevato il veicolo, viene emesso un
segnale acustico.
Quando si avvia il veicolo, la spia si accende
su ogni retrovisore per indicare che il sistema è
attivo.
All’interruzione del contatto, lo stato del sistema
rimane in memoria.
Retromarcia

Questo sistema assiste il guidatore durante le
manovre in retromarcia (ad es. uscita da un’area
di parcheggio).
Rileva i veicoli in arrivo a sinistra o a destra del
veicolo a una velocità tra 1 e 35 km/h circa.
Quando viene rilevato un veicolo, una spia si
accende sul retrovisore del lato in questione,
integrata da un allarme acustico.
Rilevamento rimorchio
Il sistema rileva la presenza e la lunghezza di un
rimorchio. L'area di rilevamento di veicoli negli
angoli morti viene estesa alla lunghezza del
rimorchio.
La modalità di rilevamento rimorchio
viene impostata tramite il pulsante MODE
(MODALITÀ).
Per ulteriori informazioni sulla Configurazione
del veicolo (MODALITÀ) , fare riferimento alla
sezione corrispondente.
Sono disponibili due modalità:
– Max: per un rimorchio più lungo di 9 metri.– Auto: per il rilevamento automatico della
lunghezza del rimorchio (3 m, 6 m o 9 m).In modalità Auto, viene visualizzata sul quadro
strumenti un'icona che indica la lunghezza
rilevata dal sistema.
Potrebbe essere necessario effettuare
una svolta a 90° per consentire al
sistema di rilevare la lunghezza del rimorchio. Quando viene rilevato un rimorchio, viene
disattivato il rilevamento veicoli durante la
retromarcia.
Condizioni operative
– Tutti i veicoli viaggiano nella stessa direzione e su corsie contigue.– La velocità del veicolo è superiore a 10
km/h. – Quando si sorpassa un veicolo, la differenza di velocità è inferiore a 25 km/h.– Quando si viene sorpassati da un altro veicolo, la differenza di velocità è inferiore a 50 km/h.
Active Safety Brake con
Allarme Rischio Collisione
e Assistenza in frenata
d’emergenza intelligente
Consultare le Raccomandazioni generali
sull’uso dei sistemi di assistenza alla guida e
alla manovra.


Questo sistema:– avverte il guidatore che il suo veicolo rischia di urtare il veicolo che lo precede;– riduce la velocità del veicolo per evitare una collisione o limitarne l'intensità.

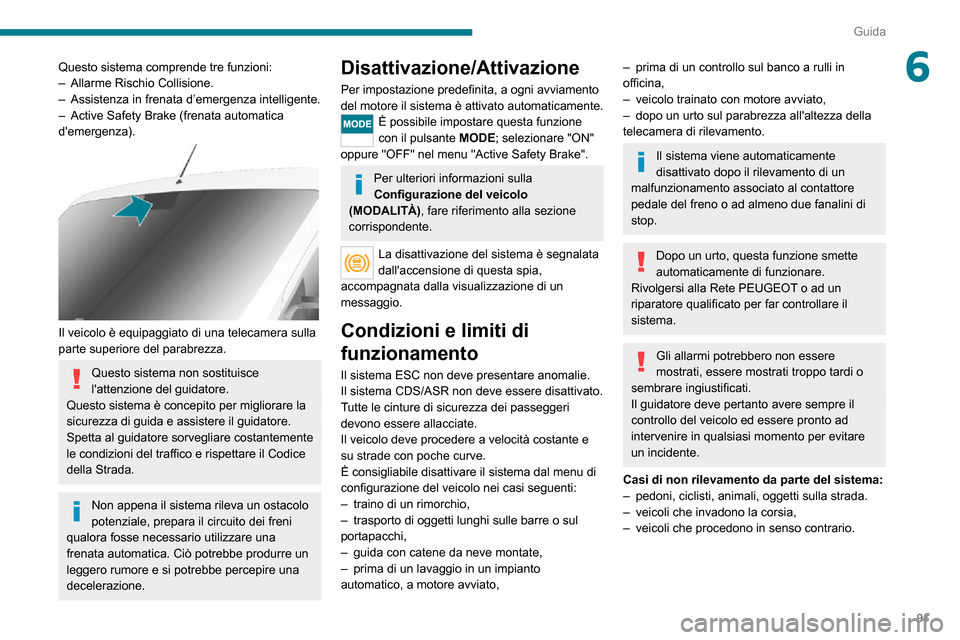

91
Guida
6Questo sistema comprende tre funzioni:– Allarme Rischio Collisione.– Assistenza in frenata d’emergenza intelligente.– Active Safety Brake (frenata automatica d'emergenza).

Il veicolo è equipaggiato di una telecamera sulla
parte superiore del parabrezza.
Questo sistema non sostituisce
l'attenzione del guidatore.
Questo sistema è concepito per migliorare la
sicurezza di guida e assistere il guidatore.
Spetta al guidatore sorvegliare costantemente
le condizioni del traffico e rispettare il Codice
della Strada.
Non appena il sistema rileva un ostacolo
potenziale, prepara il circuito dei freni
qualora fosse necessario utilizzare una
frenata automatica. Ciò potrebbe produrre un
leggero rumore e si potrebbe percepire una
decelerazione.
Disattivazione/Attivazione
Per impostazione predefinita, a ogni avviamento
del motore il sistema è attivato automaticamente.
È possibile impostare questa funzione
con il pulsante MODE; selezionare "ON"
oppure "OFF" nel menu "Active Safety Brake".
Per ulteriori informazioni sulla
Configurazione del veicolo
(MODALITÀ), fare riferimento alla sezione
corrispondente.
La disattivazione del sistema è segnalata
dall'accensione di questa spia,
accompagnata dalla visualizzazione di un
messaggio.
Condizioni e limiti di
funzionamento
Il sistema ESC non deve presentare anomalie.
Il sistema CDS/ASR non deve essere disattivato.
Tutte le cinture di sicurezza dei passeggeri
devono essere allacciate.
Il veicolo deve procedere a velocità costante e
su strade con poche curve.
È consigliabile disattivare il sistema dal menu di
configurazione del veicolo nei casi seguenti:
– traino di un rimorchio,– trasporto di oggetti lunghi sulle barre o sul portapacchi,– guida con catene da neve montate,– prima di un lavaggio in un impianto automatico, a motore avviato,
– prima di un controllo sul banco a rulli in officina,– veicolo trainato con motore avviato,– dopo un urto sul parabrezza all'altezza della telecamera di rilevamento.
Il sistema viene automaticamente
disattivato dopo il rilevamento di un
malfunzionamento associato al contattore
pedale del freno o ad almeno due fanalini di
stop.
Dopo un urto, questa funzione smette
automaticamente di funzionare.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato per far controllare il
sistema.
Gli allarmi potrebbero non essere
mostrati, essere mostrati troppo tardi o
sembrare ingiustificati.
Il guidatore deve pertanto avere sempre il
controllo del veicolo ed essere pronto ad
intervenire in qualsiasi momento per evitare
un incidente.
Casi di non rilevamento da parte del sistema:
– pedoni, ciclisti, animali, oggetti sulla strada.– veicoli che invadono la corsia,– veicoli che procedono in senso contrario.

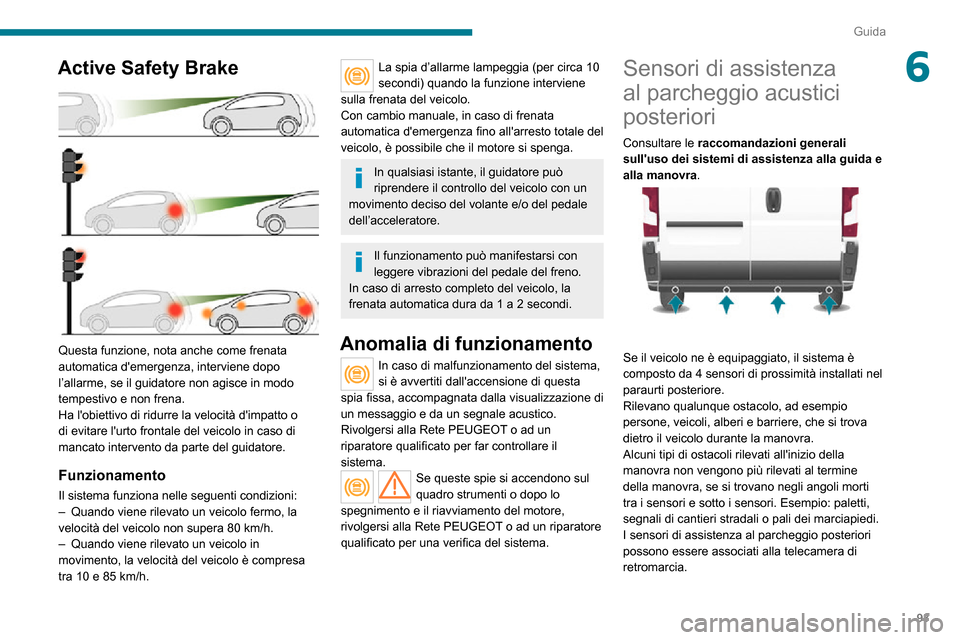

92
Guida
Active Safety Brake

Questa funzione, nota anche come frenata
automatica d'emergenza, interviene dopo
l’allarme, se il guidatore non agisce in modo
tempestivo e non frena.
Ha l'obiettivo di ridurre la velocità d'impatto o
di evitare l'urto frontale del veicolo in caso di
mancato intervento da parte del guidatore.
Funzionamento
Il sistema funziona nelle seguenti condizioni:– Quando viene rilevato un veicolo fermo, la velocità del veicolo non supera 80 km/h.
– Quando viene rilevato un veicolo in movimento, la velocità del veicolo è compresa tra 10 e 85 km/h.
=

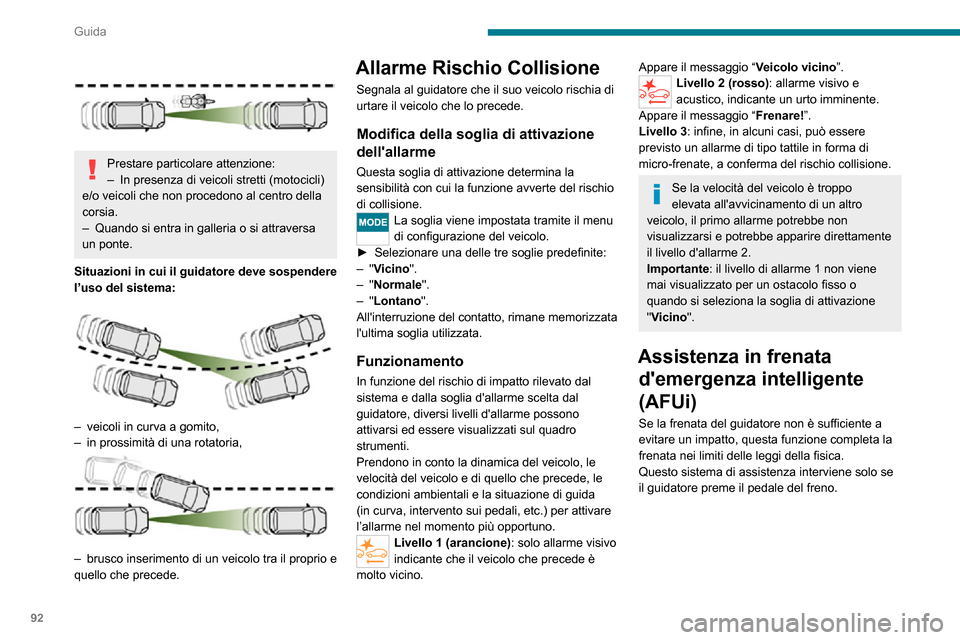

Prestare particolare attenzione:– In presenza di veicoli stretti (motocicli) e/o veicoli che non procedono al centro della
corsia.
– Quando si entra in galleria o si attraversa un ponte.
Situazioni in cui il guidatore deve sospendere
l’uso del sistema:


– veicoli in curva a gomito,– in prossimità di una rotatoria,

– brusco inserimento di un veicolo tra il proprio e quello che precede.
Allarme Rischio Collisione
Segnala al guidatore che il suo veicolo rischia di
urtare il veicolo che lo precede.
Modifica della soglia di attivazione
dell'allarme
Questa soglia di attivazione determina la
sensibilità con cui la funzione avverte del rischio
di collisione.
La soglia viene impostata tramite il menu
di configurazione del veicolo.
► Selezionare una delle tre soglie predefinite:– "Vicino ".– "Normale".– "Lontano ".
All'interruzione del contatto, rimane memorizzata
l'ultima soglia utilizzata.
Funzionamento
In funzione del rischio di impatto rilevato dal
sistema e dalla soglia d'allarme scelta dal
guidatore, diversi livelli d'allarme possono
attivarsi ed essere visualizzati sul quadro
strumenti.
Prendono in conto la dinamica del veicolo, le
velocità del veicolo e di quello che precede, le
condizioni ambientali e la situazione di guida
(in curva, intervento sui pedali, etc.) per attivare
l’allarme nel momento più opportuno.
Livello 1 (arancione) : solo allarme visivo
indicante che il veicolo che precede è
molto vicino.
Appare il messaggio “ Veicolo vicino”.Livello 2 (rosso): allarme visivo e
acustico, indicante un urto imminente.
Appare il messaggio “ Frenare!”.
Livello 3 : infine, in alcuni casi, può essere
previsto un allarme di tipo tattile in forma di
micro-frenate, a conferma del rischio collisione.
Se la velocità del veicolo è troppo
elevata all'avvicinamento di un altro
veicolo, il primo allarme potrebbe non
visualizzarsi e potrebbe apparire direttamente
il livello d'allarme 2.
Importante: il livello di allarme 1 non viene
mai visualizzato per un ostacolo fisso o
quando si seleziona la soglia di attivazione
"Vicino ".
Assistenza in frenata
d'emergenza intelligente
(AFUi)
Se la frenata del guidatore non è sufficiente a
evitare un impatto, questa funzione completa la
frenata nei limiti delle leggi della fisica.
Questo sistema di assistenza interviene solo se
il guidatore preme il pedale del freno.

93
Guida
6Active Safety Brake

Questa funzione, nota anche come frenata
automatica d'emergenza, interviene dopo
l’allarme, se il guidatore non agisce in modo
tempestivo e non frena.
Ha l'obiettivo di ridurre la velocità d'impatto o
di evitare l'urto frontale del veicolo in caso di
mancato intervento da parte del guidatore.
Funzionamento
Il sistema funziona nelle seguenti condizioni:– Quando viene rilevato un veicolo fermo, la velocità del veicolo non supera 80 km/h.
– Quando viene rilevato un veicolo in movimento, la velocità del veicolo è compresa tra 10 e 85 km/h.
La spia d’allarme lampeggia (per circa 10
secondi) quando la funzione interviene
sulla frenata del veicolo.
Con cambio manuale, in caso di frenata
automatica d'emergenza fino all'arresto totale del
veicolo, è possibile che il motore si spenga.
In qualsiasi istante, il guidatore può
riprendere il controllo del veicolo con un
movimento deciso del volante e/o del pedale
dell’acceleratore.
Il funzionamento può manifestarsi con
leggere vibrazioni del pedale del freno.
In caso di arresto completo del veicolo, la
frenata automatica dura da 1 a 2 secondi.
Anomalia di funzionamento
In caso di malfunzionamento del sistema,
si è avvertiti dall'accensione di questa
spia fissa, accompagnata dalla visualizzazione di
un messaggio e da un segnale acustico.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato per far controllare il
sistema.
Se queste spie si accendono sul
quadro strumenti o dopo lo
spegnimento e il riavviamento del motore,
rivolgersi alla Rete PEUGEOT o ad un riparatore
qualificato per una verifica del sistema.
Sensori di assistenza
al parcheggio acustici
posteriori
Consultare le raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.


Se il veicolo ne è equipaggiato, il sistema è
composto da 4 sensori di prossimità installati nel
paraurti posteriore.
Rilevano qualunque ostacolo, ad esempio
persone, veicoli, alberi e barriere, che si trova
dietro il veicolo durante la manovra.
Alcuni tipi di ostacoli rilevati all'inizio della
manovra non vengono più rilevati al termine
della manovra, se si trovano negli angoli morti
tra i sensori e sotto i sensori. Esempio: paletti,
segnali di cantieri stradali o pali dei marciapiedi.
I sensori di assistenza al parcheggio posteriori
possono essere associati alla telecamera di
retromarcia.

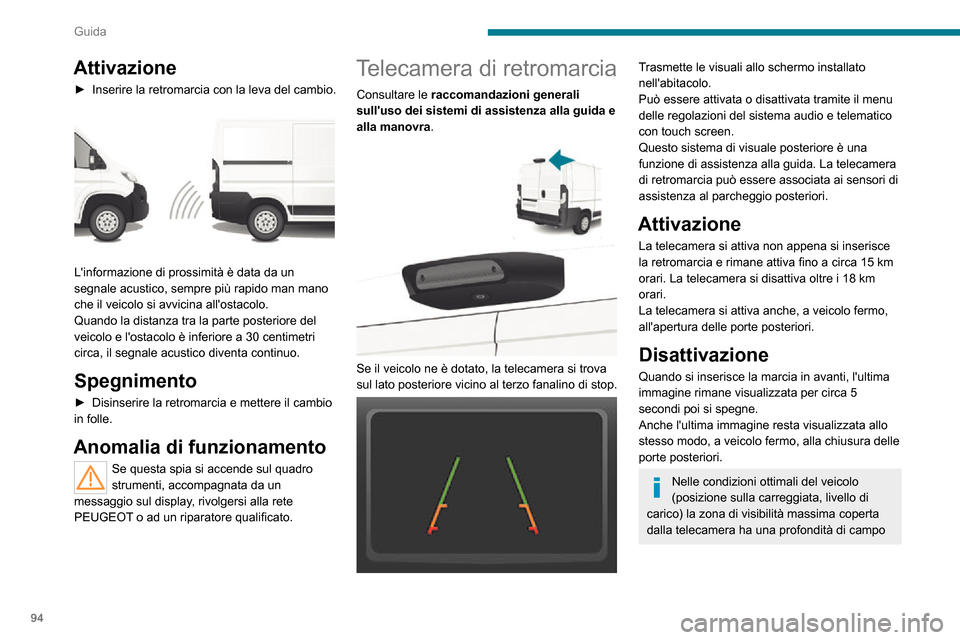

94
Guida
Attivazione
► Inserire la retromarcia con la leva del cambio.

L'informazione di prossimità è data da un
segnale acustico, sempre più rapido man mano
che il veicolo si avvicina all'ostacolo.
Quando la distanza tra la parte posteriore del
veicolo e l'ostacolo è inferiore a 30 centimetri
circa, il segnale acustico diventa continuo.
Spegnimento
► Disinserire la retromarcia e mettere il cambio in folle.
Anomalia di funzionamento
Se questa spia si accende sul quadro
strumenti, accompagnata da un
messaggio sul display, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Telecamera di retromarcia
Consultare le raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.


Se il veicolo ne è dotato, la telecamera si trova
sul lato posteriore vicino al terzo fanalino di stop.


Trasmette le visuali allo schermo installato
nell'abitacolo.
Può essere attivata o disattivata tramite il menu
delle regolazioni del sistema audio e telematico
con touch screen.
Questo sistema di visuale posteriore è una
funzione di assistenza alla guida. La telecamera
di retromarcia può essere associata ai sensori di
assistenza al parcheggio posteriori.
Attivazione
La telecamera si attiva non appena si inserisce
la retromarcia e rimane attiva fino a circa 15 km
orari. La telecamera si disattiva oltre i 18 km
orari.
La telecamera si attiva anche, a veicolo fermo,
all'apertura delle porte posteriori.
Disattivazione
Quando si inserisce la marcia in avanti, l'ultima
immagine rimane visualizzata per circa 5
secondi poi si spegne.
Anche l'ultima immagine resta visualizzata allo
stesso modo, a veicolo fermo, alla chiusura delle
porte posteriori.
Nelle condizioni ottimali del veicolo
(posizione sulla carreggiata, livello di
carico) la zona di visibilità massima coperta
dalla telecamera ha una profondità di campo
