2020 Peugeot Boxer Betriebsanleitung (in German)

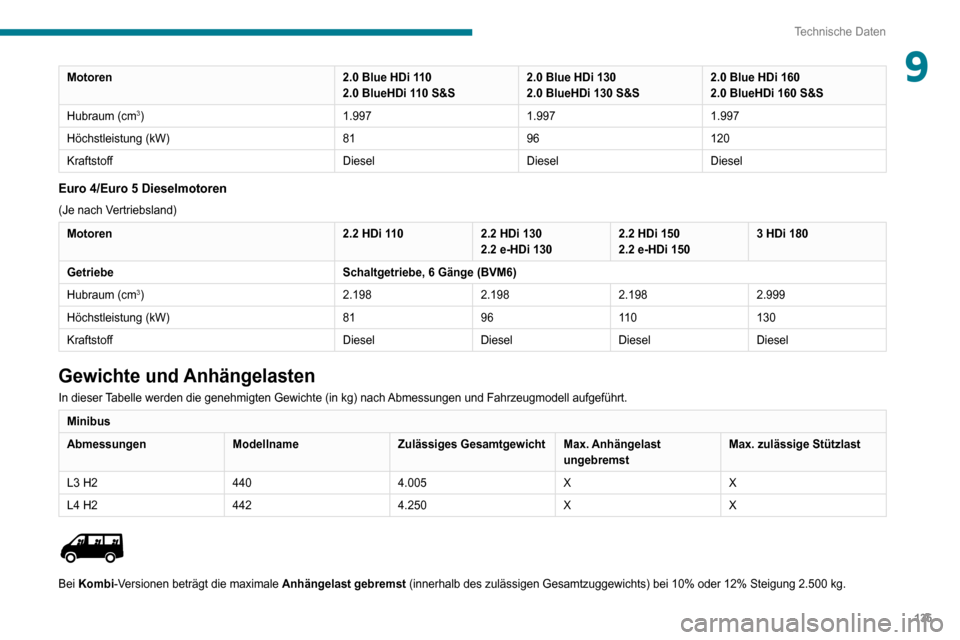

135
Technische Daten
9Motoren2.0 Blue HDi 110
2.0 BlueHDi 110 S&S2.0 Blue HDi 130
2.0 BlueHDi 130 S&S2.0 Blue HDi 160
2.0 BlueHDi 160 S&S
Hubraum (cm
3) 1.9971.9971.997
Höchstleistung (kW) 8196120
Kraftstoff DieselDieselDiesel
Euro 4/Euro 5 Dieselmotoren
(Je nach Vertriebsland)
Motoren 2.2 HDi 1102.2 HDi 130
2.2 e-HDi 1302.2 HDi 150
2.2 e-HDi 1503 HDi 180
Getriebe Schaltgetriebe, 6 Gänge (BVM6)
Hubraum (cm
3) 2.1982.1982.1982.999
Höchstleistung (kW) 819611 0130
Kraftstoff DieselDieselDieselDiesel
Gewichte und Anhängelasten
In dieser Tabelle werden die genehmigten Gewichte (in kg) nach Abmessungen und Fahrzeugmodell aufgeführt.
Minibus
Abmessungen ModellnameZulässiges GesamtgewichtMax. Anhängelast
ungebremstMax. zulässige Stützlast
L3 H2 4404.005XX
L4 H2 4424.250XX


Bei Kombi-Versionen beträgt die maximale Anhängelast gebremst (innerhalb des zulässigen Gesamtzuggewichts) bei 10% oder 12% Steigung 2.500 kg.

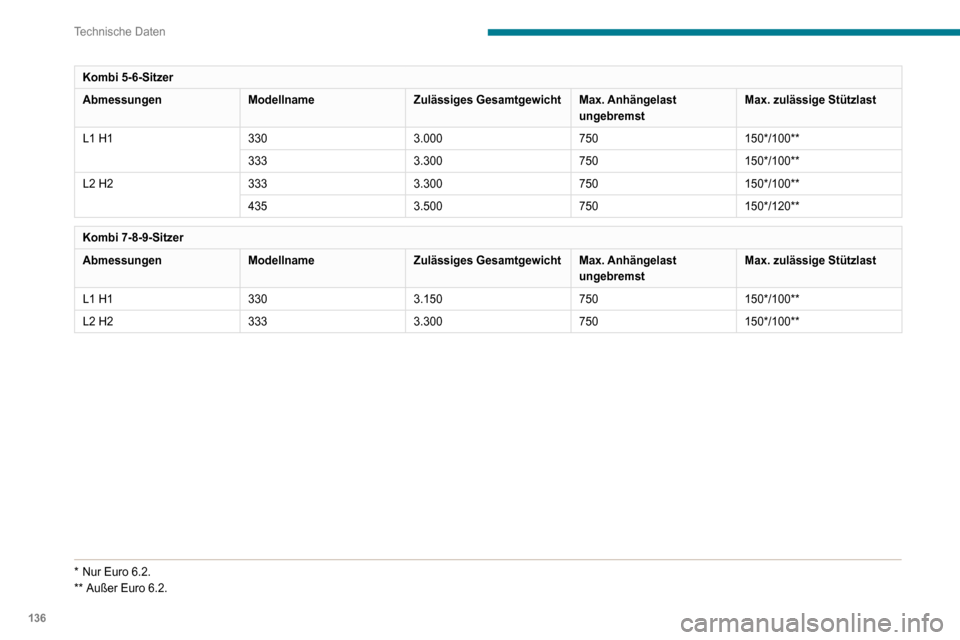

136
Technische Daten
Kombi 5-6-Sitzer
AbmessungenModellnameZulässiges GesamtgewichtMax. Anhängelast
ungebremstMax. zulässige Stützlast
L1 H1 3303.000750150*/100**
333 3.300750150*/100**
L2 H2 3333.300750150*/100**
435 3.500750150*/120**
Kombi 7-8-9-Sitzer
AbmessungenModellnameZulässiges GesamtgewichtMax. Anhängelast
ungebremstMax. zulässige Stützlast
L1 H1 3303.150750150*/100**
L2 H2 3333.300750150*/100**
* Nur Euro 6.2.
** Außer Euro 6.2.

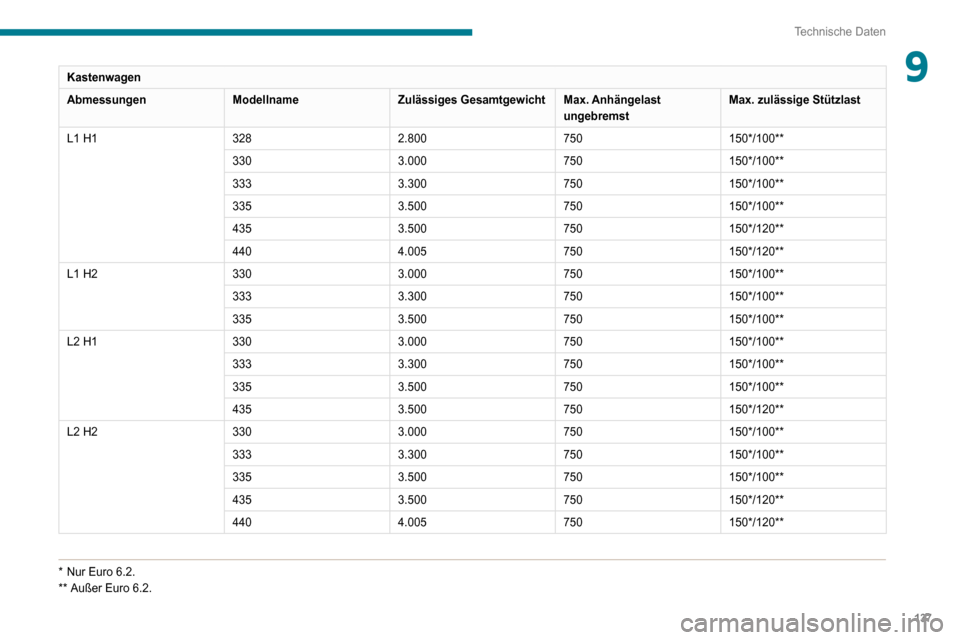

137
Technische Daten
9Kastenwagen
AbmessungenModellnameZulässiges GesamtgewichtMax. Anhängelast
ungebremstMax. zulässige Stützlast
L1 H1 3282.800750150*/100**
330 3.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L1 H2 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
L2 H1 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
L2 H2 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
* Nur Euro 6.2.
** Außer Euro 6.2.

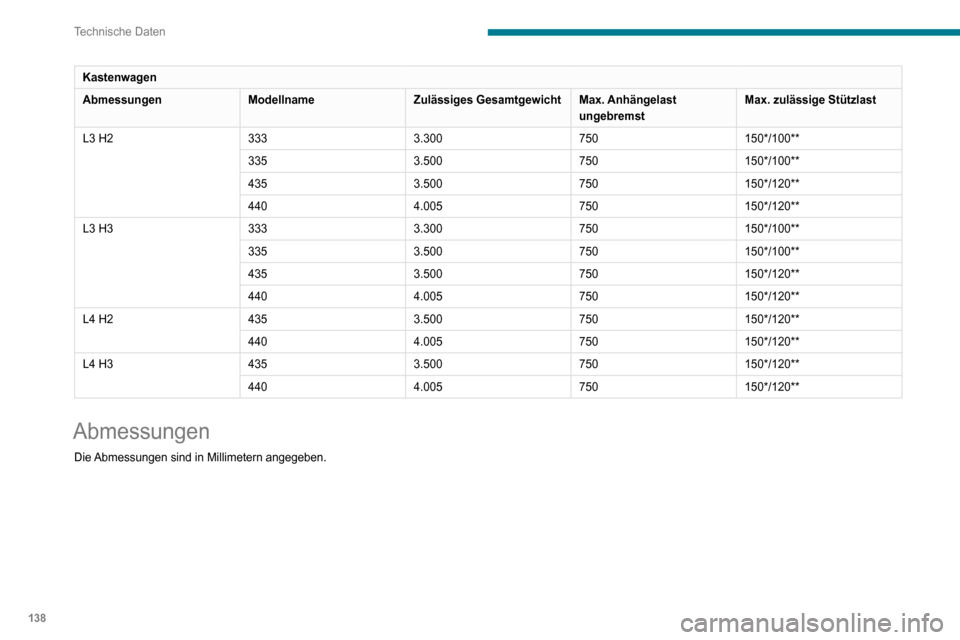

138
Technische Daten
Kastenwagen
AbmessungenModellnameZulässiges GesamtgewichtMax. Anhängelast
ungebremstMax. zulässige Stützlast
L3 H2 3333.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L3 H3 3333.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L4 H2 4353.500750150*/120**
440 4.005750150*/120**
L4 H3 4353.500750150*/120**
440 4.005750150*/120**
Abmessungen
Die Abmessungen sind in Millimetern angegeben.

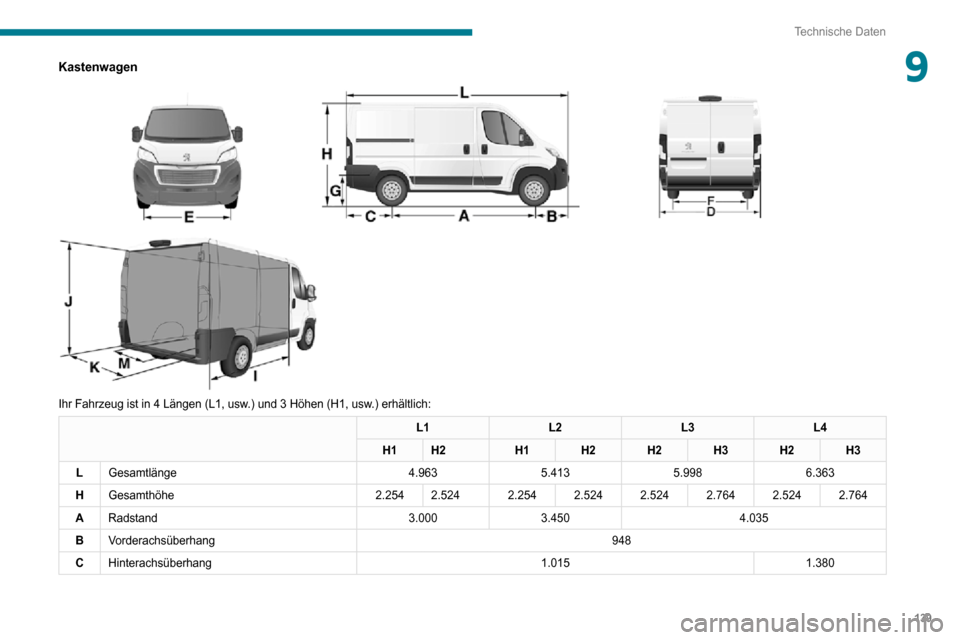

139
Technische Daten
9Kastenwagen



Ihr Fahrzeug ist in 4 Längen (L1, usw.) und 3 Höhen (H1, usw.) erhältlich:
L1 L2L3L4
H1 H2 H1H2H2H3H2H3
L Gesamtlänge 4.9635.4135.9986.363
H Gesamthöhe 2.2542.524 2.2542.5242.5242.7642.5242.764
A Radstand 3.0003.450 4.035
B Vorderachsüberhang 948
C Hinterachsüberhang 1.0151.380

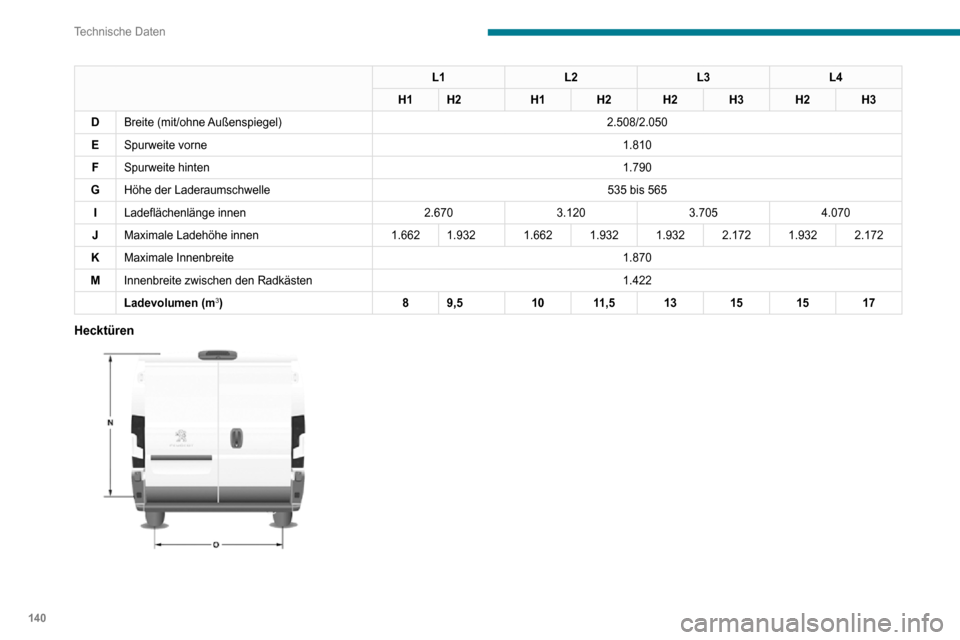

140
Technische Daten
L1L2L3L4
H1 H2 H1H2H2H3H2H3
D Breite (mit/ohne Außenspiegel) 2.508/2.050
E Spurweite vorne 1.810
F Spurweite hinten 1.790
G Höhe der Laderaumschwelle 535 bis 565
I Ladeflächenlänge innen 2.6703.1203.7054.070
J Maximale Ladehöhe innen 1.6621.932 1.6621.9321.9322.1721.9322.172
K Maximale Innenbreite 1.870
M Innenbreite zwischen den Radkästen 1.422
Ladevolumen (m
3) 89,5 1011,5 13151517
Hecktüren

L1L2 L3L4
H1 H2 H1H2H2H3H2H3
N Ladehöhe der Hecktüren 1.5201.790 1.5201.790 1.7902.0301.7902.030
O Nutzbreite der Hecktüren 1.562
Seitentür

L1L2L3L4
H1 H2 H1H2H2H3H2H3
P Höhe der seitlichen Schiebetür 1.4851.755 1.4851.755 1.755
Q Breite der seitlichen Schiebetür 1.0751.250
Kombi

141
Technische Daten
9L1L2L3L4
H1 H2 H1H2H2H3H2H3
N Ladehöhe der Hecktüren 1.5201.790 1.5201.790 1.7902.0301.7902.030
O Nutzbreite der Hecktüren 1.562
Seitentür

L1L2L3L4
H1 H2 H1H2H2H3H2H3
P Höhe der seitlichen Schiebetür 1.4851.755 1.4851.755 1.755
Q Breite der seitlichen Schiebetür 1.0751.250
Kombi

142
Technische Daten
L1H1L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860


Kenndaten

A. Typenschild

Dieses Schild befindet sich am Querträger des
vorderen Stoßfängers unter der Motorhaube. 1 -
Nummer der EG-Typgenehmigung
2 - Fahrzeug-Identifizierungsnummer (FIN)
3 - zulässiges Gesamtgewicht,
4 - max. zulässiges Gesamtzuggewicht mit
Anhänger
5.1 - Zulässige Achslast vorn
5.2 - Zulässige Achslast hinten
B. Fahrgestellnummer an der
Karosserie
C. Reifen


Dieser Aufkleber (kann vom gezeigten Bild
abweichen) befindet sich an der Türsäule der
Fahrerseite. Er enthält folgende Angaben:
– die Größen der Reifen,– die Reifendruckwerte bei beladenem Fahrzeug.Die Reifendruckwerte müssen mindestens
einmal im Monat kontrolliert werden, und zwar
bei kalten Reifen.
D. Lackreferenz
Dieses Typenschild befindet sich am Querträger
der Frontschürze unter der Motorhaube.
