2020 Peugeot Boxer Betriebsanleitung (in German)

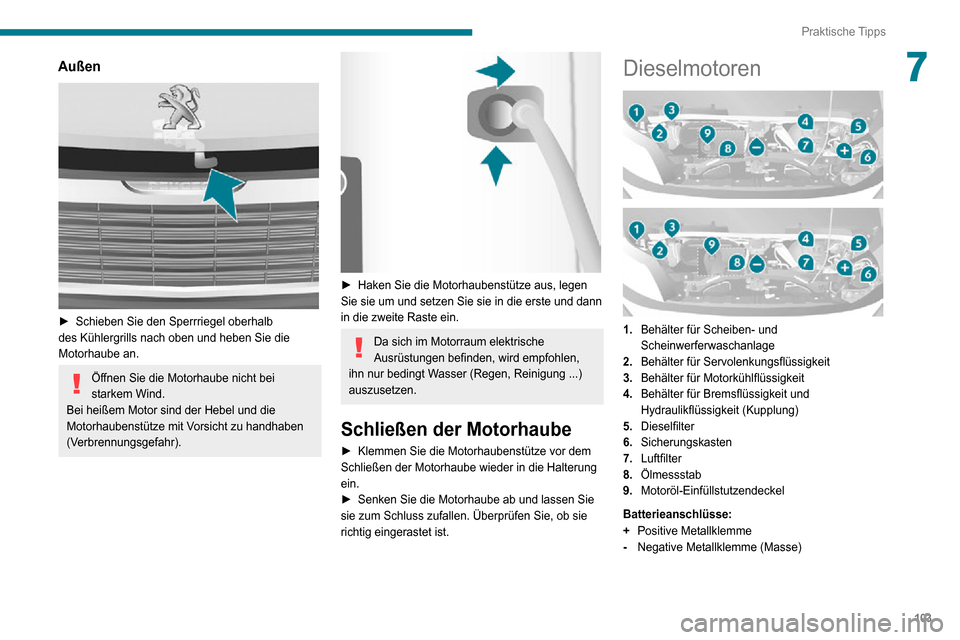

103
Praktische Tipps
7Außen

► Schieben Sie den Sperrriegel oberhalb des Kühlergrills nach oben und heben Sie die
Motorhaube an.
Öffnen Sie die Motorhaube nicht bei
starkem Wind.
Bei heißem Motor sind der Hebel und die
Motorhaubenstütze mit Vorsicht zu handhaben
(Verbrennungsgefahr).


► Haken Sie die Motorhaubenstütze aus, legen Sie sie um und setzen Sie sie in die erste und dann
in die zweite Raste ein.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen,
ihn nur bedingt Wasser (Regen, Reinigung ...)
auszusetzen.
Schließen der Motorhaube
► Klemmen Sie die Motorhaubenstütze vor dem Schließen der Motorhaube wieder in die Halterung
ein.
► Senken Sie die Motorhaube ab und lassen Sie sie zum Schluss zufallen. Überprüfen Sie, ob sie
richtig eingerastet ist.
Dieselmotoren


1. Behälter für Scheiben- und
Scheinwerferwaschanlage
2. Behälter für Servolenkungsflüssigkeit
3. Behälter für Motorkühlflüssigkeit
4. Behälter für Bremsflüssigkeit und
Hydraulikflüssigkeit (Kupplung)
5. Dieselfilter
6. Sicherungskasten
7. Luftfilter
8. Ölmessstab
9. Motoröl-Einfüllstutzendeckel
Batterieanschlüsse:
+ Positive Metallklemme
- Negative Metallklemme (Masse)

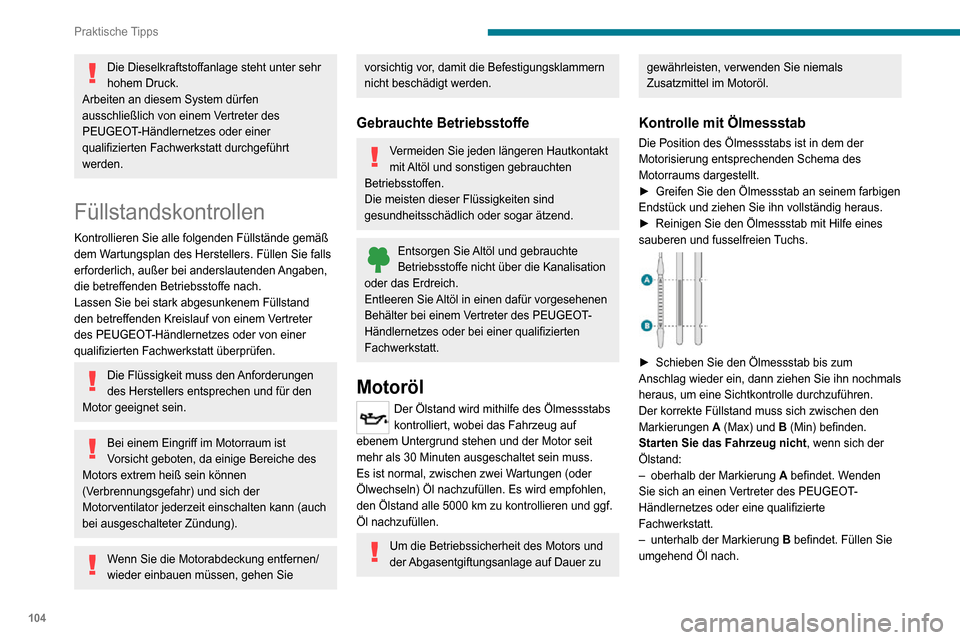

104
Praktische Tipps
Die Dieselkraftstoffanlage steht unter sehr
hohem Druck.
Arbeiten an diesem System dürfen
ausschließlich von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt durchgeführt
werden.
Füllstandskontrollen
Kontrollieren Sie alle folgenden Füllstände gemäß
dem Wartungsplan des Herstellers. Füllen Sie falls
erforderlich, außer bei anderslautenden Angaben,
die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand
den betreffenden Kreislauf von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Die Flüssigkeit muss den Anforderungen
des Herstellers entsprechen und für den
Motor geeignet sein.
Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche des
Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann (auch
bei ausgeschalteter Zündung).
Wenn Sie die Motorabdeckung entfernen/
wieder einbauen müssen, gehen Sie
vorsichtig vor, damit die Befestigungsklammern
nicht beschädigt werden.
Gebrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Hautkontakt
mit Altöl und sonstigen gebrauchten
Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Entsorgen Sie Altöl und gebrauchte Betriebsstoffe nicht über die Kanalisation
oder das Erdreich.
Entleeren Sie Altöl in einen dafür vorgesehenen
Behälter bei einem Vertreter des PEUGEOT-
Händlernetzes oder bei einer qualifizierten
Fachwerkstatt.
Motoröl
Der Ölstand wird mithilfe des Ölmessstabs
kontrolliert, wobei das Fahrzeug auf
ebenem Untergrund stehen und der Motor seit
mehr als 30 Minuten ausgeschaltet sein muss.
Es ist normal, zwischen zwei Wartungen (oder
Ölwechseln) Öl nachzufüllen. Es wird empfohlen,
den Ölstand alle 5000 km zu kontrollieren und ggf. Öl nachzufüllen.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer zu
gewährleisten, verwenden Sie niemals
Zusatzmittel im Motoröl.
Kontrolle mit Ölmessstab
Die Position des Ölmessstabs ist in dem der
Motorisierung entsprechenden Schema des
Motorraums dargestellt.
► Greifen Sie den Ölmessstab an seinem farbigen Endstück und ziehen Sie ihn vollständig heraus.► Reinigen Sie den Ölmessstab mit Hilfe eines sauberen und fusselfreien Tuchs.

► Schieben Sie den Ölmessstab bis zum Anschlag wieder ein, dann ziehen Sie ihn nochmals
heraus, um eine Sichtkontrolle durchzuführen.
Der korrekte Füllstand muss sich zwischen den
Markierungen A (Max) und B (Min) befinden.
Starten Sie das Fahrzeug nicht , wenn sich der
Ölstand:
– oberhalb der Markierung A befindet. Wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt.
– unterhalb der Markierung B befindet. Füllen Sie
umgehend Öl nach.
ÖlqualitätBevor Sie Öl nachfüllen oder einen
Ölwechsel vornehmen, ist zu prüfen, ob das
Öl für den Motor Ihres Fahrzeugs geeignet
ist und den Empfehlungen im Wartungsplan
des Fahrzeugs (auch bei einem Vertreter
des PEUGEOT-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt erhältlich)
entspricht.
Die Verwendung von nicht empfohlenem Öl
kann zum Erlöschen des Garantieanspruchs bei
einem Motorschaden führen.
Motoröl nachfüllen

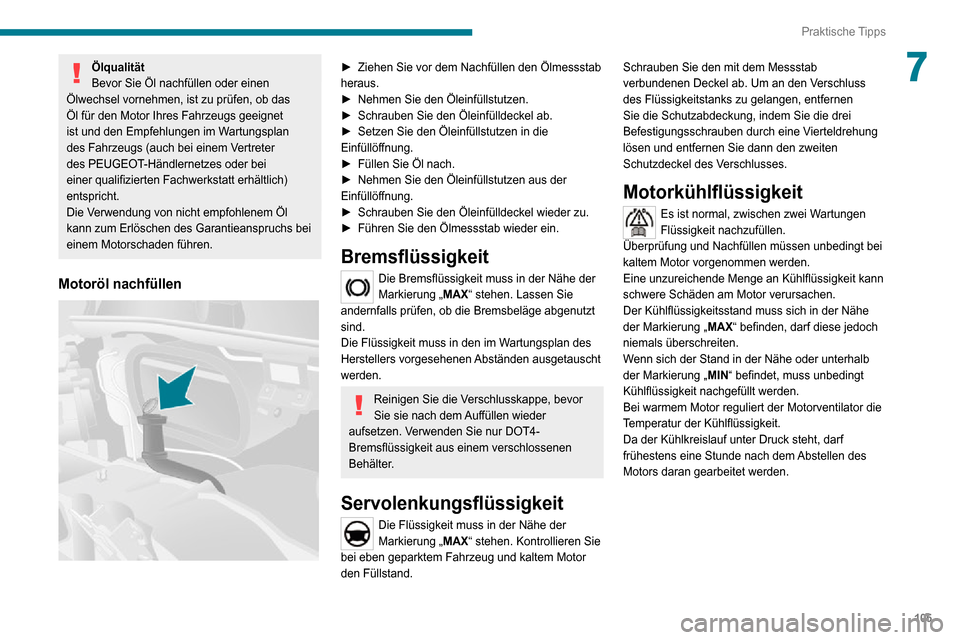

105
Praktische Tipps
7Ölqualität
Bevor Sie Öl nachfüllen oder einen
Ölwechsel vornehmen, ist zu prüfen, ob das
Öl für den Motor Ihres Fahrzeugs geeignet
ist und den Empfehlungen im Wartungsplan
des Fahrzeugs (auch bei einem Vertreter
des PEUGEOT-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt erhältlich)
entspricht.
Die Verwendung von nicht empfohlenem Öl
kann zum Erlöschen des Garantieanspruchs bei
einem Motorschaden führen.
Motoröl nachfüllen

► Ziehen Sie vor dem Nachfüllen den Ölmessstab heraus.► Nehmen Sie den Öleinfüllstutzen.► Schrauben Sie den Öleinfülldeckel ab.► Setzen Sie den Öleinfüllstutzen in die Einfüllöffnung.► Füllen Sie Öl nach.► Nehmen Sie den Öleinfüllstutzen aus der Einfüllöffnung.► Schrauben Sie den Öleinfülldeckel wieder zu.► Führen Sie den Ölmessstab wieder ein.
Bremsflüssigkeit
Die Bremsflüssigkeit muss in der Nähe der
Markierung „ MAX“ stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge abgenutzt
sind.
Die Flüssigkeit muss in den im Wartungsplan des
Herstellers vorgesehenen Abständen ausgetauscht
werden.
Reinigen Sie die Verschlusskappe, bevor
Sie sie nach dem Auffüllen wieder
aufsetzen. Verwenden Sie nur DOT4-
Bremsflüssigkeit aus einem verschlossenen
Behälter.
Servolenkungsflüssigkeit
Die Flüssigkeit muss in der Nähe der
Markierung „ MAX“ stehen. Kontrollieren Sie
bei eben geparktem Fahrzeug und kaltem Motor
den Füllstand. Schrauben Sie den mit dem Messstab
verbundenen Deckel ab. Um an den Verschluss
des Flüssigkeitstanks zu gelangen, entfernen
Sie die Schutzabdeckung, indem Sie die drei
Befestigungsschrauben durch eine Vierteldrehung
lösen und entfernen Sie dann den zweiten
Schutzdeckel des Verschlusses.
Motorkühlflüssigkeit
Es ist normal, zwischen zwei Wartungen
Flüssigkeit nachzufüllen.
Überprüfung und Nachfüllen müssen unbedingt bei
kaltem Motor vorgenommen werden.
Eine unzureichende Menge an Kühlflüssigkeit kann
schwere Schäden am Motor verursachen.
Der Kühlflüssigkeitsstand muss sich in der Nähe
der Markierung „ MAX“ befinden, darf diese jedoch
niemals überschreiten.
Wenn sich der Stand in der Nähe oder unterhalb
der Markierung „ MIN“ befindet, muss unbedingt
Kühlflüssigkeit nachgefüllt werden.
Bei warmem Motor reguliert der Motorventilator die
Temperatur der Kühlflüssigkeit.
Da der Kühlkreislauf unter Druck steht, darf
frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.

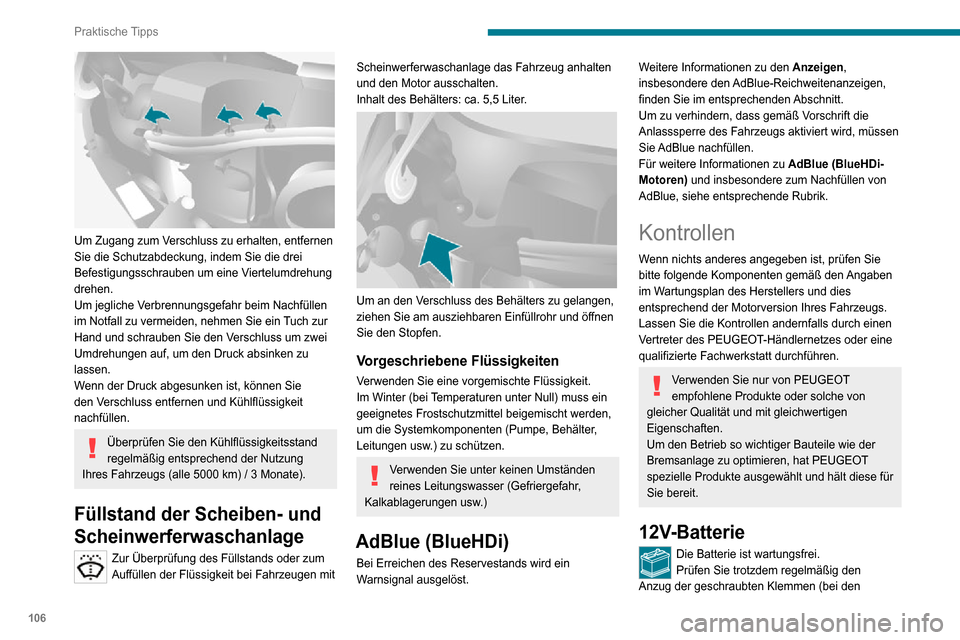

106
Praktische Tipps

Um Zugang zum Verschluss zu erhalten, entfernen
Sie die Schutzabdeckung, indem Sie die drei
Befestigungsschrauben um eine Viertelumdrehung
drehen.
Um jegliche Verbrennungsgefahr beim Nachfüllen
im Notfall zu vermeiden, nehmen Sie ein Tuch zur
Hand und schrauben Sie den Verschluss um zwei
Umdrehungen auf, um den Druck absinken zu
lassen.
Wenn der Druck abgesunken ist, können Sie
den Verschluss entfernen und Kühlflüssigkeit
nachfüllen.
Überprüfen Sie den Kühlflüssigkeitsstand
regelmäßig entsprechend der Nutzung
Ihres Fahrzeugs (alle 5000 km) / 3 Monate).
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Zur Überprüfung des Füllstands oder zum
Auffüllen der Flüssigkeit bei Fahrzeugen mit
Scheinwerferwaschanlage das Fahrzeug anhalten
und den Motor ausschalten.
Inhalt des Behälters: ca. 5,5 Liter.


Um an den Verschluss des Behälters zu gelangen,
ziehen Sie am ausziehbaren Einfüllrohr und öffnen
Sie den Stopfen.
Vorgeschriebene Flüssigkeiten
Verwenden Sie eine vorgemischte Flüssigkeit.
Im Winter (bei Temperaturen unter Null) muss ein
geeignetes Frostschutzmittel beigemischt werden,
um die Systemkomponenten (Pumpe, Behälter,
Leitungen usw.) zu schützen.
Verwenden Sie unter keinen Umständen
reines Leitungswasser (Gefriergefahr,
Kalkablagerungen usw.)
AdBlue (BlueHDi)
Bei Erreichen des Reservestands wird ein
Warnsignal ausgelöst.
Weitere Informationen zu den Anzeigen,
insbesondere den AdBlue-Reichweitenanzeigen,
finden Sie im entsprechenden Abschnitt.
Um zu verhindern, dass gemäß Vorschrift die
Anlasssperre des Fahrzeugs aktiviert wird, müssen
Sie AdBlue nachfüllen.
Für weitere Informationen zu AdBlue (BlueHDi-
Motoren) und insbesondere zum Nachfüllen von
AdBlue, siehe entsprechende Rubrik.
Kontrollen
Wenn nichts anderes angegeben ist, prüfen Sie
bitte folgende Komponenten gemäß den Angaben
im Wartungsplan des Herstellers und dies
entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie die Kontrollen andernfalls durch einen
Vertreter des PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt durchführen.
Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat PEUGEOT
spezielle Produkte ausgewählt und hält diese für
Sie bereit.
12V-Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem regelmäßig den
Anzug der geschraubten Klemmen (bei den
Versionen ohne Schnellverschluss) und den Sauberkeitszustand der Anschlüsse.
Weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem Eingriff
an der 12-V-Batterie finden Sie in der
entsprechenden Rubrik.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Sie sollte nur von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
Fachwerkstatt ausgetauscht werden.
Luftfilter
Je nach Umweltbedingungen und
Beanspruchung des Fahrzeugs (hohe
Staubkonzentration in der Luft, Fahren im
Stadtverkehr) tauschen Sie diesen ggf. doppelt
so oft aus.
Innenraumfilter
Je nach Umweltbedingungen und Beanspruchung des Fahrzeugs (hohe
Staubkonzentration in der Luft, Fahren im
Stadtverkehr) tauschen Sie diesen ggf. doppelt
so oft aus.
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen
und unangenehme Gerüche erzeugen.

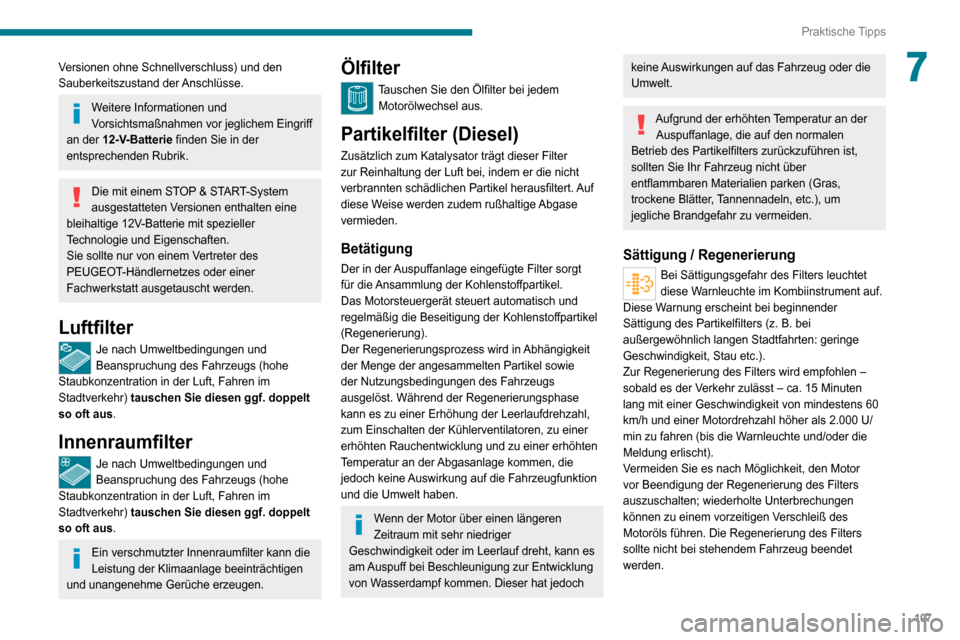

107
Praktische Tipps
7Versionen ohne Schnellverschluss) und den
Sauberkeitszustand der Anschlüsse.
Weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem Eingriff
an der 12-V-Batterie finden Sie in der
entsprechenden Rubrik.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Sie sollte nur von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
Fachwerkstatt ausgetauscht werden.
Luftfilter
Je nach Umweltbedingungen und
Beanspruchung des Fahrzeugs (hohe
Staubkonzentration in der Luft, Fahren im
Stadtverkehr) tauschen Sie diesen ggf. doppelt
so oft aus.
Innenraumfilter
Je nach Umweltbedingungen und
Beanspruchung des Fahrzeugs (hohe
Staubkonzentration in der Luft, Fahren im
Stadtverkehr) tauschen Sie diesen ggf. doppelt
so oft aus.
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen
und unangenehme Gerüche erzeugen.
Ölfilter
Tauschen Sie den Ölfilter bei jedem Motorölwechsel aus.
Partikelfilter (Diesel)
Zusätzlich zum Katalysator trägt dieser Filter
zur Reinhaltung der Luft bei, indem er die nicht
verbrannten schädlichen Partikel herausfiltert. Auf
diese Weise werden zudem rußhaltige Abgase
vermieden.
Betätigung
Der in der Auspuffanlage eingefügte Filter sorgt
für die Ansammlung der Kohlenstoffpartikel.
Das Motorsteuergerät steuert automatisch und
regelmäßig die Beseitigung der Kohlenstoffpartikel
(Regenerierung).
Der Regenerierungsprozess wird in Abhängigkeit
der Menge der angesammelten Partikel sowie
der Nutzungsbedingungen des Fahrzeugs
ausgelöst. Während der Regenerierungsphase
kann es zu einer Erhöhung der Leerlaufdrehzahl,
zum Einschalten der Kühlerventilatoren, zu einer
erhöhten Rauchentwicklung und zu einer erhöhten
Temperatur an der Abgasanlage kommen, die
jedoch keine Auswirkung auf die Fahrzeugfunktion
und die Umwelt haben.
Wenn der Motor über einen längeren
Zeitraum mit sehr niedriger
Geschwindigkeit oder im Leerlauf dreht, kann es
am Auspuff bei Beschleunigung zur Entwicklung
von Wasserdampf kommen. Dieser hat jedoch
keine Auswirkungen auf das Fahrzeug oder die
Umwelt.
Aufgrund der erhöhten Temperatur an der Auspuffanlage, die auf den normalen
Betrieb des Partikelfilters zurückzuführen ist,
sollten Sie Ihr Fahrzeug nicht über
entflammbaren Materialien parken (Gras,
trockene Blätter, Tannennadeln, etc.), um
jegliche Brandgefahr zu vermeiden.
Sättigung / Regenerierung
Bei Sättigungsgefahr des Filters leuchtet
diese Warnleuchte im Kombiinstrument auf.
Diese Warnung erscheint bei beginnender
Sättigung des Partikelfilters (z. B. bei
außergewöhnlich langen Stadtfahrten: geringe
Geschwindigkeit, Stau etc.).
Zur Regenerierung des Filters wird empfohlen –
sobald es der Verkehr zulässt – ca. 15 Minuten
lang mit einer Geschwindigkeit von mindestens 60
km/h und einer Motordrehzahl höher als 2.000 U/
min zu fahren (bis die Warnleuchte und/oder die
Meldung erlischt).
Vermeiden Sie es nach Möglichkeit, den Motor
vor Beendigung der Regenerierung des Filters
auszuschalten; wiederholte Unterbrechungen
können zu einem vorzeitigen Verschleiß des
Motoröls führen. Die Regenerierung des Filters
sollte nicht bei stehendem Fahrzeug beendet
werden.

108
Praktische Tipps
Funktionsstörung
Bei anhaltender Anzeige dieser Warnmeldung,
diese bitte keinesfalls ignorieren; die Warnmeldung
weist auf eine Funktionsstörung von Auspuffanlage/
Partikelfilter hin.
Lassen Sie die Anlage bei einem Vertreter
des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Bremsbeläge
Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die im
Stadtverkehr und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle der Bremsen
auf ihren Zustand auch zwischen den Wartungen
des Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf eine
Abnutzung der Bremsbeläge hin.
Wenn diese Warnleuchte aufleuchtet,
lassen Sie den Zustand der Bremsbeläge
von einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung kann
dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
Abnutzung der Bremsscheiben
Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben
wenden Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Manuelle Feststellbremse
Wenn die Feststellbremse zu viel Spiel hat
oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch zwischen
zwei Wartungen neu eingestellt werden.
Dieses System muss von einem Vertreter des
PEUGEOT-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
Dieselfilter
Der Dieselfilter befindet sich im Motorraum, in der
Nähe des Bremsflüssigkeitstanks.
Wenn diese Warnleuchte aufleuchtet, muss
der Filter entleert werden, um das Wasser
abzulassen.
Sie können den Filter auch regelmäßig bei jedem
Ölwechsel entleeren.
Wasser aus dem Filter ablassen

► Schließen Sie einen transparenten Schlauch an den Kopf der Ablassschraube 1 an.► Stecken Sie das andere Ende des transparenten Schlauchs in einen Behälter.► Lösen Sie die Ablassschraube 2.► Schalten Sie die Zündung ein.► Warten Sie, bis die Absaugpumpe nicht mehr läuft.► Schalten Sie die Zündung aus.► Drehen Sie die Ablassschraube 2 wieder zu.► Entfernen und entleeren Sie anschließend den transparenten Schlauch und den Behälter.► Starten Sie den Motor .
► Vergewissern Sie sich, dass keine Lecks vorhanden sind.
HDi-Motoren sind nach modernster Technik ausgelegt. Jeder Eingriff erfordert deshalb
besondere Fachkenntnisse, wie sie Ihnen ein
Vertreter des PEUGEOT-Händlernetzes oder
eine qualifizierte Fachwerkstatt garantiert.
Räder und Reifen
Der Reifendruck muss an allen Reifen, einschließlich des Reserverads, im „kalten“
Zustand geprüft werden.
Die auf dem Reifendruckaufkleber angegebenen
Drücke beziehen sich auf „kalte“ Reifen. Wenn Sie
mehr als 10 Minuten oder mehr als 10 Kilometer
bei mehr als 50 km/h gefahren sind, müssen Sie 0,3 bar (30 kPa) zu den auf dem Aufkleber
angegebenen Werten hinzufügen.
Das Fahren bei niedrigem Reifendruck
erhöht den Kraftstoffverbrauch.
Unzureichender Reifendruck führt zu
vorzeitigem Reifenverschleiß und beeinträchtigt
die Straßenhaftung. Es besteht Unfallgefahr!
Das Fahren mit verschlissenen oder beschädigten
Reifen beeinträchtigt die Wirksamkeit der
Bremsen und das Fahrverhalten des Fahrzeugs.
Regelmäßige Inspektion der Reifen (Lauffläche und
Seiten) und der Felgen sowie Kontrolle der Ventile
wird empfohlen.
Wenn die Verschleißindikatoren mit der Lauffläche
eine Ebene bilden, dann beträgt die Profiltiefe
weniger als 1,6 mm; die Reifen müssen umgehend
ausgetauscht werden.

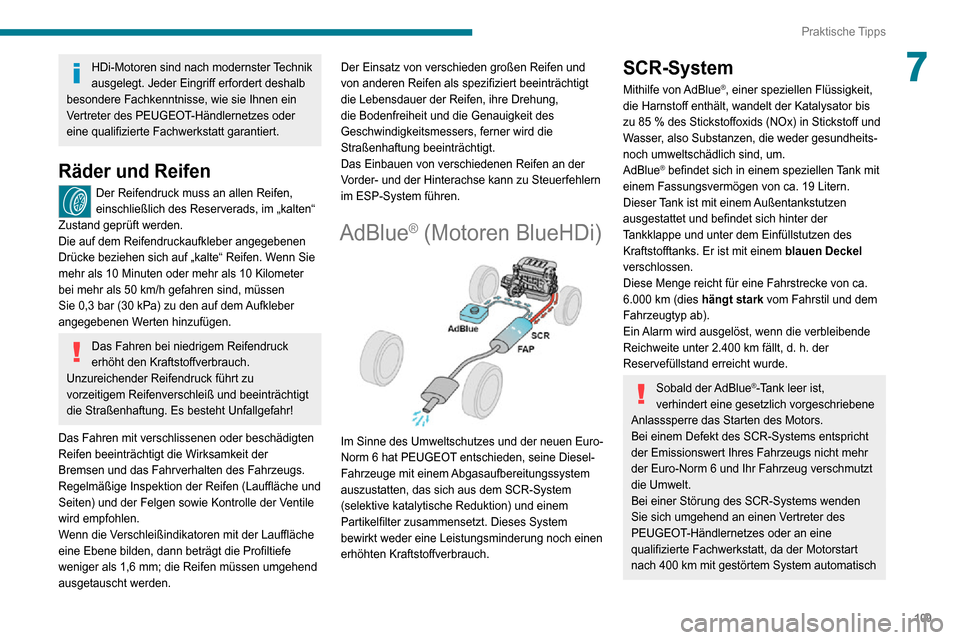

109
Praktische Tipps
7HDi-Motoren sind nach modernster Technik
ausgelegt. Jeder Eingriff erfordert deshalb
besondere Fachkenntnisse, wie sie Ihnen ein
Vertreter des PEUGEOT-Händlernetzes oder
eine qualifizierte Fachwerkstatt garantiert.
Räder und Reifen
Der Reifendruck muss an allen Reifen,
einschließlich des Reserverads, im „kalten“
Zustand geprüft werden.
Die auf dem Reifendruckaufkleber angegebenen
Drücke beziehen sich auf „kalte“ Reifen. Wenn Sie
mehr als 10 Minuten oder mehr als 10 Kilometer
bei mehr als 50 km/h gefahren sind, müssen Sie 0,3 bar (30 kPa) zu den auf dem Aufkleber
angegebenen Werten hinzufügen.
Das Fahren bei niedrigem Reifendruck
erhöht den Kraftstoffverbrauch.
Unzureichender Reifendruck führt zu
vorzeitigem Reifenverschleiß und beeinträchtigt
die Straßenhaftung. Es besteht Unfallgefahr!
Das Fahren mit verschlissenen oder beschädigten
Reifen beeinträchtigt die Wirksamkeit der
Bremsen und das Fahrverhalten des Fahrzeugs.
Regelmäßige Inspektion der Reifen (Lauffläche und
Seiten) und der Felgen sowie Kontrolle der Ventile
wird empfohlen.
Wenn die Verschleißindikatoren mit der Lauffläche
eine Ebene bilden, dann beträgt die Profiltiefe
weniger als 1,6 mm; die Reifen müssen umgehend
ausgetauscht werden. Der Einsatz von verschieden großen Reifen und
von anderen Reifen als spezifiziert beeinträchtigt
die Lebensdauer der Reifen, ihre Drehung,
die Bodenfreiheit und die Genauigkeit des
Geschwindigkeitsmessers, ferner wird die
Straßenhaftung beeinträchtigt.
Das Einbauen von verschiedenen Reifen an der
Vorder- und der Hinterachse kann zu Steuerfehlern
im ESP-System führen.
AdBlue® (Motoren BlueHDi)

Im Sinne des Umweltschutzes und der neuen Euro-
Norm 6 hat PEUGEOT entschieden, seine Diesel-
Fahrzeuge mit einem Abgasaufbereitungssystem
auszustatten, das sich aus dem SCR-System
(selektive katalytische Reduktion) und einem
Partikelfilter zusammensetzt. Dieses System
bewirkt weder eine Leistungsminderung noch einen
erhöhten Kraftstoffverbrauch.
SCR-System
Mithilfe von AdBlue®, einer speziellen Flüssigkeit,
die Harnstoff enthält, wandelt der Katalysator bis
zu 85 % des Stickstoffoxids (NOx) in Stickstoff und Wasser, also Substanzen, die weder gesundheits-
noch umweltschädlich sind, um.
AdBlue
® befindet sich in einem speziellen Tank mit
einem Fassungsvermögen von ca. 19 Litern.
Dieser Tank ist mit einem Außentankstutzen
ausgestattet und befindet sich hinter der
Tankklappe und unter dem Einfüllstutzen des
Kraftstofftanks. Er ist mit einem blauen Deckel
verschlossen.
Diese Menge reicht für eine Fahrstrecke von ca.
6.000 km (dies hängt stark vom Fahrstil und dem
Fahrzeugtyp ab).
Ein Alarm wird ausgelöst, wenn die verbleibende
Reichweite unter 2.400 km fällt, d. h. der
Reservefüllstand erreicht wurde.
Sobald der AdBlue®-Tank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei einem Defekt des SCR-Systems entspricht
der Emissionswert Ihres Fahrzeugs nicht mehr
der Euro-Norm 6 und Ihr Fahrzeug verschmutzt
die Umwelt.
Bei einer Störung des SCR-Systems wenden
Sie sich umgehend an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, da der Motorstart
nach 400 km mit gestörtem System automatisch

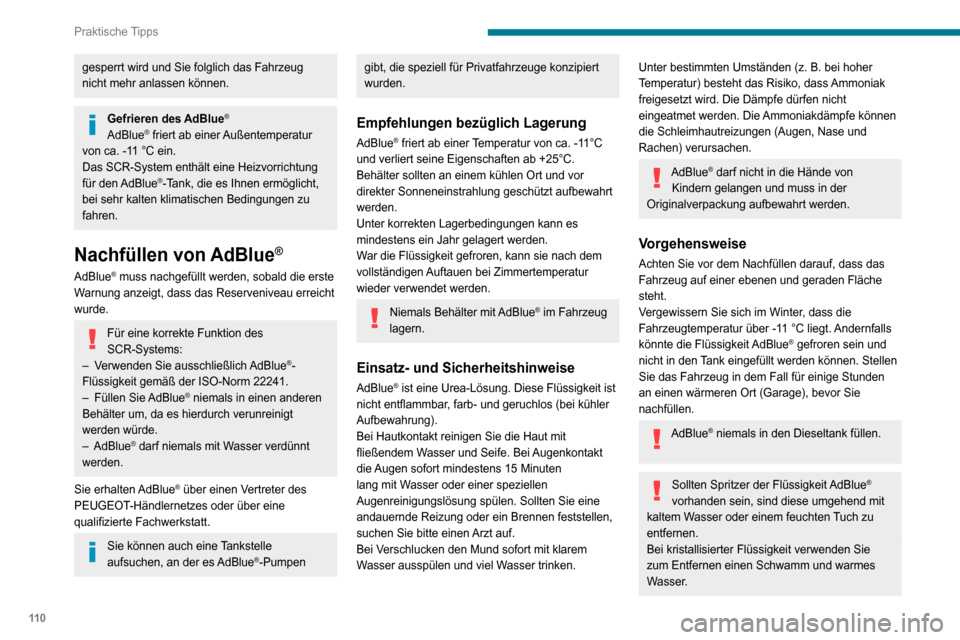

11 0
Praktische Tipps
gesperrt wird und Sie folglich das Fahrzeug
nicht mehr anlassen können.
Gefrieren des AdBlue®
AdBlue® friert ab einer Außentemperatur
von ca. -11 °C ein.
Das SCR-System enthält eine Heizvorrichtung
für den AdBlue
®-Tank, die es Ihnen ermöglicht,
bei sehr kalten klimatischen Bedingungen zu
fahren.
Nachfüllen von AdBlue®
AdBlue® muss nachgefüllt werden, sobald die erste
Warnung anzeigt, dass das Reserveniveau erreicht
wurde.
Für eine korrekte Funktion des
SCR-Systems:
– Verwenden Sie ausschließlich AdBlue®-
Flüssigkeit gemäß der ISO-Norm 22241.
– Füllen Sie AdBlue® niemals in einen anderen
Behälter um, da es hierdurch verunreinigt
werden würde.
– AdBlue® darf niemals mit Wasser verdünnt
werden.
Sie erhalten AdBlue
® über einen Vertreter des
PEUGEOT-Händlernetzes oder über eine
qualifizierte Fachwerkstatt.
Sie können auch eine Tankstelle
aufsuchen, an der es AdBlue®-Pumpen
gibt, die speziell für Privatfahrzeuge konzipiert
wurden.
Empfehlungen bezüglich Lagerung
AdBlue® friert ab einer Temperatur von ca. -11°C
und verliert seine Eigenschaften ab +25°C.
Behälter sollten an einem kühlen Ort und vor
direkter Sonneneinstrahlung geschützt aufbewahrt
werden.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War die Flüssigkeit gefroren, kann sie nach dem
vollständigen Auftauen bei Zimmertemperatur
wieder verwendet werden.
Niemals Behälter mit AdBlue® im Fahrzeug
lagern.
Einsatz- und Sicherheitshinweise
AdBlue® ist eine Urea-Lösung. Diese Flüssigkeit ist
nicht entflammbar, farb- und geruchlos (bei kühler
Aufbewahrung).
Bei Hautkontakt reinigen Sie die Haut mit
fließendem Wasser und Seife. Bei Augenkontakt
die Augen sofort mindestens 15 Minuten
lang mit Wasser oder einer speziellen
Augenreinigungslösung spülen. Sollten Sie eine
andauernde Reizung oder ein Brennen feststellen,
suchen Sie bitte einen Arzt auf.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z. B. bei hoher Temperatur) besteht das Risiko, dass Ammoniak
freigesetzt wird. Die Dämpfe dürfen nicht
eingeatmet werden. Die Ammoniakdämpfe können
die Schleimhautreizungen (Augen, Nase und
Rachen) verursachen.
AdBlue® darf nicht in die Hände von
Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Vorgehensweise
Achten Sie vor dem Nachfüllen darauf, dass das
Fahrzeug auf einer ebenen und geraden Fläche
steht.
Vergewissern Sie sich im Winter, dass die
Fahrzeugtemperatur über -11 °C liegt. Andernfalls könnte die Flüssigkeit AdBlue® gefroren sein und
nicht in den Tank eingefüllt werden können. Stellen
Sie das Fahrzeug in dem Fall für einige Stunden
an einen wärmeren Ort (Garage), bevor Sie
nachfüllen.
AdBlue® niemals in den Dieseltank füllen.
Sollten Spritzer der Flüssigkeit AdBlue®
vorhanden sein, sind diese umgehend mit
kaltem Wasser oder einem feuchten Tuch zu
entfernen.
Bei kristallisierter Flüssigkeit verwenden Sie
zum Entfernen einen Schwamm und warmes
Wasser.
Wichtig: Beim Auffüllen nach einer
Panne aufgrund von AdBlue®-Mangel mit
der Meldung „AdBlue® nachfüllen: Starten nicht
möglich“ müssen Sie unbedingt 5 Minuten lang
abwarten, bevor Sie die Zündung erneut
einschalten. In dieser Zeit dürfen weder die
Fahrertür geöffnet, noch das Fahrzeug
entriegelt werden oder der elektronische
Schlüssel sich im Fahrzeuginnenraum
befinden .
Nach Ablauf dieser Zeit schalten Sie die
Zündung ein und lassen nach weiteren 10
Sekunden den Motor an.
► Schalten Sie die Zündung aus und ziehen Sie den Schlüssel ab, um den Motor auszuschalten.

► Drehen Sie den blauen Tankdeckel des AdBlue®-Tanks um 1/6-Umdrehung entgegen dem
Uhrzeigersinn und nehmen Sie ihn ab.
