2020 PEUGEOT 2008 Manual del propietario (in Spanish)

183
En caso de avería

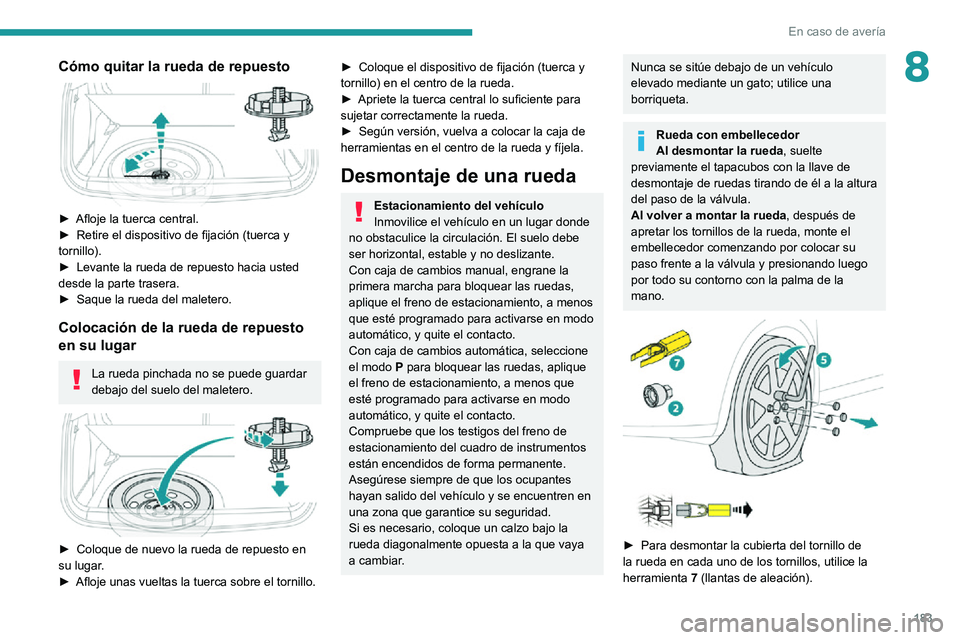

8Cómo quitar la rueda de repuesto

► Afloje la tuerca central.► Retire el dispositivo de fijación (tuerca y tornillo).► Levante la rueda de repuesto hacia usted desde la parte trasera.► Saque la rueda del maletero.
Colocación de la rueda de repuesto
en su lugar
La rueda pinchada no se puede guardar
debajo del suelo del maletero.


► Coloque de nuevo la rueda de repuesto en su lugar.► Afloje unas vueltas la tuerca sobre el tornillo.
► Coloque el dispositivo de fijación (tuerca y tornillo) en el centro de la rueda.► Apriete la tuerca central lo suficiente para sujetar correctamente la rueda.► Según versión, vuelva a colocar la caja de herramientas en el centro de la rueda y fíjela.
Desmontaje de una rueda
Estacionamiento del vehículo
Inmovilice el vehículo en un lugar donde
no obstaculice la circulación. El suelo debe
ser horizontal, estable y no deslizante.
Con caja de cambios manual, engrane la
primera marcha para bloquear las ruedas,
aplique el freno de estacionamiento, a menos
que esté programado para activarse en modo
automático, y quite el contacto.
Con caja de cambios automática, seleccione
el modo P para bloquear las ruedas, aplique
el freno de estacionamiento, a menos que
esté programado para activarse en modo
automático, y quite el contacto.
Compruebe que los testigos del freno de
estacionamiento del cuadro de instrumentos
están encendidos de forma permanente.
Asegúrese siempre de que los ocupantes
hayan salido del vehículo y se encuentren en
una zona que garantice su seguridad.
Si es necesario, coloque un calzo bajo la
rueda diagonalmente opuesta a la que vaya
a cambiar.
Nunca se sitúe debajo de un vehículo
elevado mediante un gato; utilice una
borriqueta.
Rueda con embellecedor
Al desmontar la rueda, suelte
previamente el tapacubos con la llave de
desmontaje de ruedas tirando de él a la altura
del paso de la válvula.
Al volver a montar la rueda, después de
apretar los tornillos de la rueda, monte el
embellecedor comenzando por colocar su
paso frente a la válvula y presionando luego
por todo su contorno con la palma de la
mano.



► Para desmontar la cubierta del tornillo de la rueda en cada uno de los tornillos, utilice la
herramienta 7 (llantas de aleación).

184
En caso de avería

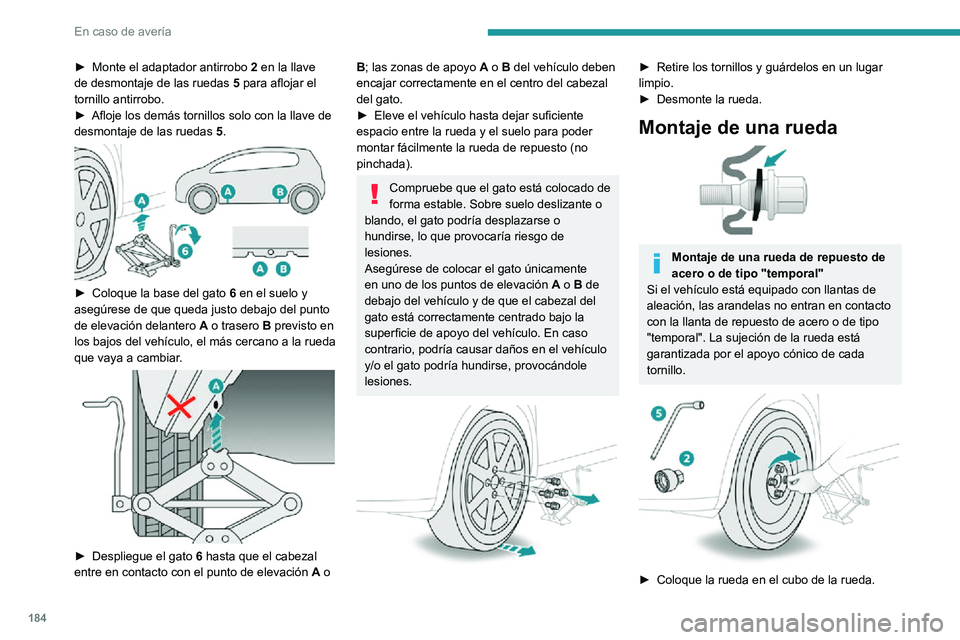

► Monte el adaptador antirrobo 2 en la llave
de desmontaje de las ruedas 5 para aflojar el
tornillo antirrobo.
► Afloje los demás tornillos solo con la llave de desmontaje de las ruedas 5.

► Coloque la base del gato 6 en el suelo y
asegúrese de que queda justo debajo del punto
de elevación delantero A o trasero B previsto en
los bajos del vehículo, el más cercano a la rueda
que vaya a cambiar.


► Despliegue el gato 6 hasta que el cabezal
entre en contacto con el punto de elevación A o
B; las zonas de apoyo A o B del vehículo deben
encajar correctamente en el centro del cabezal
del gato.
► Eleve el vehículo hasta dejar suficiente espacio entre la rueda y el suelo para poder
montar fácilmente la rueda de repuesto (no
pinchada).
Compruebe que el gato está colocado de
forma estable. Sobre suelo deslizante o
blando, el gato podría desplazarse o
hundirse, lo que provocaría riesgo de
lesiones.
Asegúrese de colocar el gato únicamente
en uno de los puntos de elevación A o B de
debajo del vehículo y de que el cabezal del
gato está correctamente centrado bajo la
superficie de apoyo del vehículo. En caso
contrario, podría causar daños en el vehículo
y/o el gato podría hundirse, provocándole
lesiones.


► Retire los tornillos y guárdelos en un lugar limpio.► Desmonte la rueda.
Montaje de una rueda

Montaje de una rueda de repuesto de
acero o de tipo "temporal"
Si el vehículo está equipado con llantas de
aleación, las arandelas no entran en contacto
con la llanta de repuesto de acero o de tipo
"temporal". La sujeción de la rueda está
garantizada por el apoyo cónico de cada
tornillo.


► Coloque la rueda en el cubo de la rueda.

185
En caso de avería

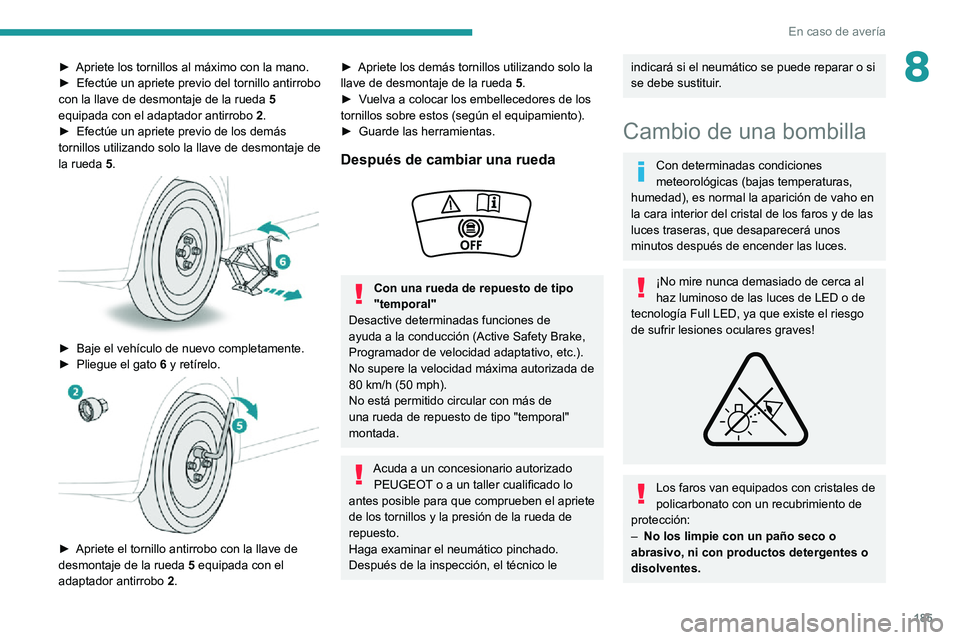

8► Apriete los tornillos al máximo con la mano.► Efectúe un apriete previo del tornillo antirrobo con la llave de desmontaje de la rueda 5
equipada con el adaptador antirrobo 2.
► Efectúe un apriete previo de los demás tornillos utilizando solo la llave de desmontaje de
la rueda 5.


► Baje el vehículo de nuevo completamente.► Pliegue el gato 6 y retírelo.

► Apriete el tornillo antirrobo con la llave de desmontaje de la rueda 5 equipada con el
adaptador antirrobo 2.
► Apriete los demás tornillos utilizando solo la llave de desmontaje de la rueda 5.► Vuelva a colocar los embellecedores de los tornillos sobre estos (según el equipamiento).► Guarde las herramientas.
Después de cambiar una rueda

Con una rueda de repuesto de tipo
"temporal"
Desactive determinadas funciones de
ayuda a la conducción (Active Safety Brake,
Programador de velocidad adaptativo, etc.).
No supere la velocidad máxima autorizada de
80 km/h (50 mph).No está permitido circular con más de
una rueda de repuesto de tipo "temporal"
montada.
Acuda a un concesionario autorizado PEUGEOT o a un taller cualificado lo
antes posible para que comprueben el apriete
de los tornillos y la presión de la rueda de
repuesto.
Haga examinar el neumático pinchado.
Después de la inspección, el técnico le
indicará si el neumático se puede reparar o si
se debe sustituir.
Cambio de una bombilla
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho en
la cara interior del cristal de los faros y de las
luces traseras, que desaparecerá unos
minutos después de encender las luces.
¡No mire nunca demasiado de cerca al
haz luminoso de las luces de LED o de
tecnología Full LED, ya que existe el riesgo
de sufrir lesiones oculares graves!
Los faros van equipados con cristales de
policarbonato con un recubrimiento de
protección:
– No los limpie con un paño seco o
abrasivo, ni con productos detergentes o
disolventes.

186
En caso de avería

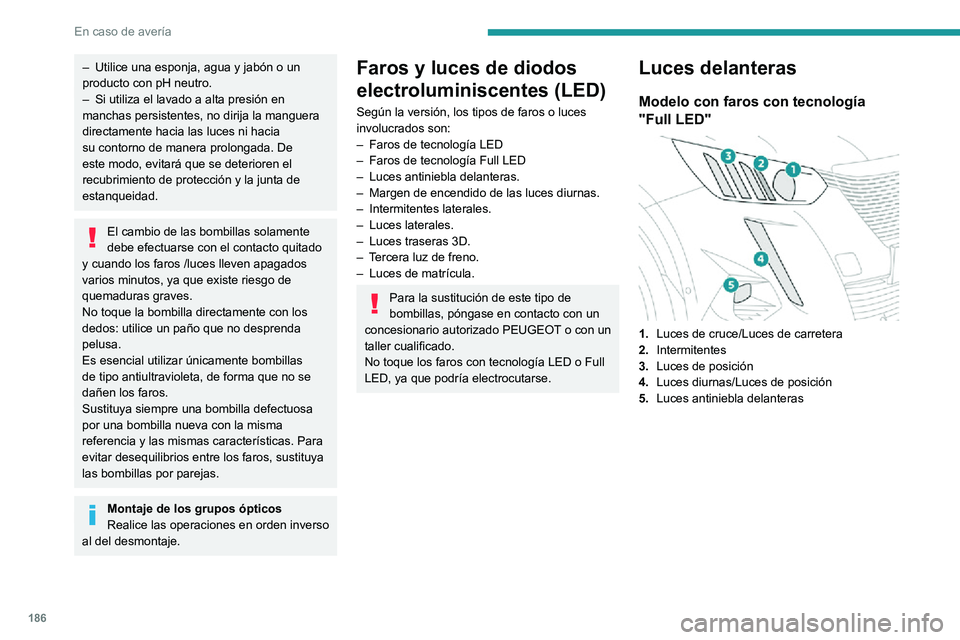

– Utilice una esponja, agua y jabón o un producto con pH neutro.– Si utiliza el lavado a alta presión en manchas persistentes, no dirija la manguera
directamente hacia las luces ni hacia
su contorno de manera prolongada. De
este modo, evitará que se deterioren el
recubrimiento de protección y la junta de
estanqueidad.
El cambio de las bombillas solamente
debe efectuarse con el contacto quitado
y cuando los faros /luces lleven apagados
varios minutos, ya que existe riesgo de
quemaduras graves.
No toque la bombilla directamente con los
dedos: utilice un paño que no desprenda
pelusa.
Es esencial utilizar únicamente bombillas
de tipo antiultravioleta, de forma que no se
dañen los faros.
Sustituya siempre una bombilla defectuosa
por una bombilla nueva con la misma
referencia y las mismas características. Para
evitar desequilibrios entre los faros, sustituya
las bombillas por parejas.
Montaje de los grupos ópticosRealice las operaciones en orden inverso
al del desmontaje.
Faros y luces de diodos
electroluminiscentes (LED)
Según la versión, los tipos de faros o luces
involucrados son:
– Faros de tecnología LED– Faros de tecnología Full LED– Luces antiniebla delanteras.– Margen de encendido de las luces diurnas.– Intermitentes laterales.– Luces laterales.– Luces traseras 3D.– Tercera luz de freno.– Luces de matrícula.
Para la sustitución de este tipo de
bombillas, póngase en contacto con un
concesionario autorizado PEUGEOT o con un
taller cualificado.
No toque los faros con tecnología LED o Full
LED, ya que podría electrocutarse.
Luces delanteras
Modelo con faros con tecnología
"Full LED"


1. Luces de cruce/Luces de carretera
2. Intermitentes
3. Luces de posición
4. Luces diurnas/Luces de posición
5. Luces antiniebla delanteras

187
En caso de avería

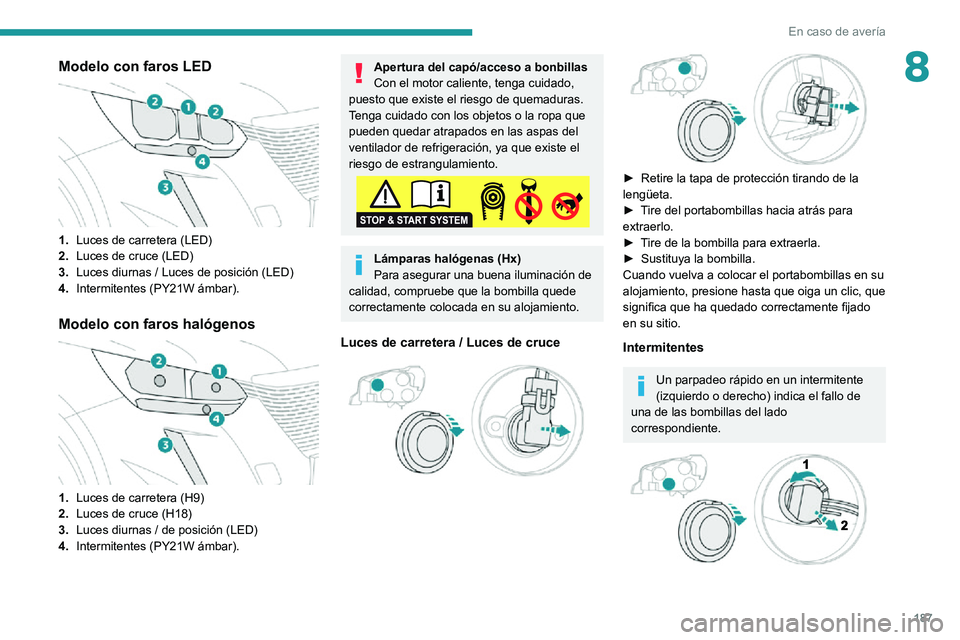

8Modelo con faros LED

1.Luces de carretera (LED)
2. Luces de cruce (LED)
3. Luces diurnas / Luces de posición (LED)
4. Intermitentes (PY21W ámbar).
Modelo con faros halógenos

1.Luces de carretera (H9)
2. Luces de cruce (H18)
3. Luces diurnas / de posición (LED)
4. Intermitentes (PY21W ámbar).
Apertura del capó/acceso a bonbillas
Con el motor caliente, tenga cuidado,
puesto que existe el riesgo de quemaduras.
Tenga cuidado con los objetos o la ropa que
pueden quedar atrapados en las aspas del
ventilador de refrigeración, ya que existe el
riesgo de estrangulamiento.
Lámparas halógenas (Hx)
Para asegurar una buena iluminación de
calidad, compruebe que la bombilla quede
correctamente colocada en su alojamiento.
Luces de carretera / Luces de cruce




► Retire la tapa de protección tirando de la lengüeta.► Tire del portabombillas hacia atrás para extraerlo.► Tire de la bombilla para extraerla.► Sustituya la bombilla.Cuando vuelva a colocar el portabombillas en su
alojamiento, presione hasta que oiga un clic, que
significa que ha quedado correctamente fijado
en su sitio.
Intermitentes
Un parpadeo rápido en un intermitente
(izquierdo o derecho) indica el fallo de
una de las bombillas del lado
correspondiente.

188
En caso de avería
► Retire la tapa de protección tirando de la lengüeta.► Gire el portabombillas hacia la izquierda.► Tire hacia atrás del conjunto de la bombilla y el portabombillas.► Sustituya la bombilla.
Las bombillas de color ámbar se deben
sustituir por bombillas del mismo color y
especificaciones.
Luces traseras

1. Luces de posición/Luces diurnas (LED)
2. Luces de freno (LED)
3.
Luces de marcha atrás (LED)
4. Intermitentes (LED)
Luces antiniebla (P21W)

Estas bombillas se cambian desde la parte
exterior del parachoques trasero.
► Pase la mano por debajo del parachoques.► Desconecte el conector .► Gire el portabombillas un cuarto de vuelta y retírelo.► Gire la bombilla un cuarto de vuelta y sustitúyala.
Si cambia una bombilla al cabo de pocos
minutos de quitar el contacto, tenga
cuidado de no tocar el tubo de escape, ya
que podría quemarse.
Cambio de un fusible
Acceso a las herramientas
Las pinzas de extracción están situadas detrás
de la tapa de la caja de fusibles.
Según la versión:


► Libere la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.► Retire completamente la tapa.► Retire las pinzas de su alojamiento.

► Abra la guantera.► Presione sobre la empuñadura central de la tapa de la caja de fusibles.► Baje completamente la tapa.► Retire las pinzas de su alojamiento.
Cambio de un fusible
Antes de cambiar un fusible:► identifique la causa de la anomalía y corríjala.► Apague cualquier consumo de corriente.

189
En caso de avería

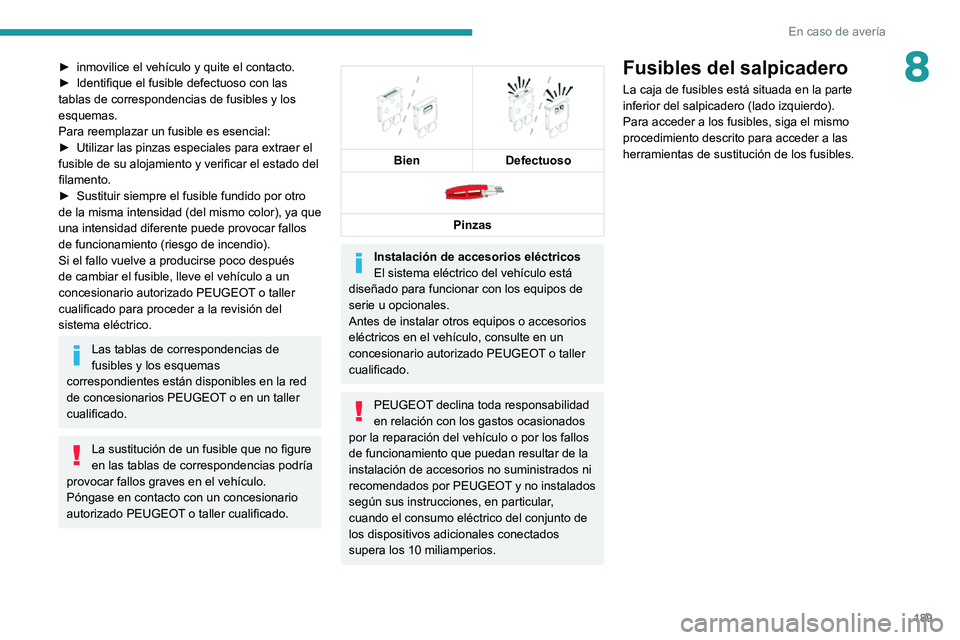

8► inmovilice el vehículo y quite el contacto.► Identifique el fusible defectuoso con las tablas de correspondencias de fusibles y los
esquemas.
Para reemplazar un fusible es esencial:
► Utilizar las pinzas especiales para extraer el fusible de su alojamiento y verificar el estado del
filamento.
► Sustituir siempre el fusible fundido por otro de la misma intensidad (del mismo color), ya que
una intensidad diferente puede provocar fallos
de funcionamiento (riesgo de incendio).
Si el fallo vuelve a producirse poco después
de cambiar el fusible, lleve el vehículo a un
concesionario autorizado PEUGEOT o taller
cualificado para proceder a la revisión del
sistema eléctrico.
Las tablas de correspondencias de
fusibles y los esquemas
correspondientes están disponibles en la red
de concesionarios PEUGEOT o en un taller
cualificado.
La sustitución de un fusible que no figure
en las tablas de correspondencias podría
provocar fallos graves en el vehículo.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado.


Bien
Defectuoso

Pinzas
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos de
serie u opcionales.
Antes de instalar otros equipos o accesorios
eléctricos en el vehículo, consulte en un
concesionario autorizado PEUGEOT o taller
cualificado.
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar de la
instalación de accesorios no suministrados ni
recomendados por PEUGEOT y no instalados
según sus instrucciones, en particular,
cuando el consumo eléctrico del conjunto de
los dispositivos adicionales conectados
supera los 10 miliamperios.
Fusibles del salpicadero
La caja de fusibles está situada en la parte
inferior del salpicadero (lado izquierdo).
Para acceder a los fusibles, siga el mismo
procedimiento descrito para acceder a las
herramientas de sustitución de los fusibles.

190
En caso de avería

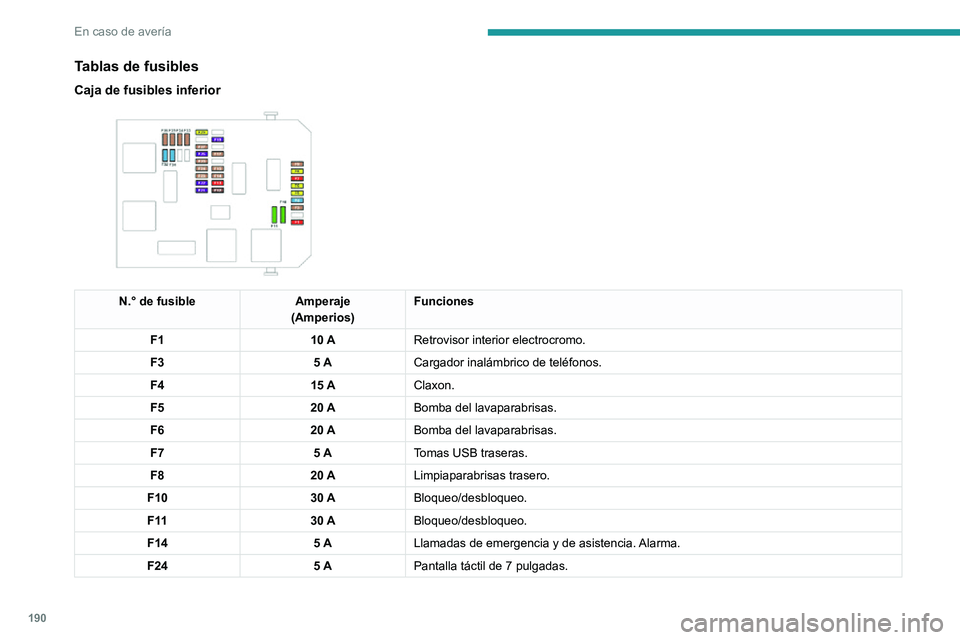

Tablas de fusibles
Caja de fusibles inferior

N.° de fusibleAmperaje
(Amperios) Funciones
F1 10 ARetrovisor interior electrocromo.
F3 5 ACargador inalámbrico de teléfonos.
F4 15 AClaxon.
F5 20 ABomba del lavaparabrisas.
F6 20 ABomba del lavaparabrisas.
F7 5 ATomas USB traseras.
F8 20 ALimpiaparabrisas trasero.
F10 30 ABloqueo/desbloqueo.
F 11 30 ABloqueo/desbloqueo.
F14 5 ALlamadas de emergencia y de asistencia. Alarma.
F24 5 APantalla táctil de 7 pulgadas.
