2020 OPEL VIVARO C Instrukcja obsługi (in Polish)

Pielęgnacja samochodu2473. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Włożyć oprawkę żarówki w obudowę reflektora.
5. Po zablokowaniu pałąka w jego komorze zamknąć osłonę.
Przednie światła przeciwmgielne
1. Odkręcić i wyjąć osłonę podpodłogową.
2.Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
3. Odłączyć złącze wtykowe, pociągając wypust mocujący.
4. Wymienić zespół żarówki ipodłączyć złącze wtykowe.
Zwrócić uwagę, że żarówka i
oprawka stanowią jeden zespół i
należy je wymieniać razem.
5. Włożyć oprawkę żarówki w zespół
światła, obracając ją w prawo, i
zablokować.
6. Zamontować zespół światła, dokręcając dwie śruby.
7. Przymocować i zablokować osłonę.
Kierunkowskazy przednie
Rysunki przedstawiają zespół
prawego reflektora.

248Pielęgnacja samochoduŻarówka kierunkowskazu znajduje
się w komorze wewnętrznej ( 1)
1. Zdjąć osłonę zabezpieczającą.
2. Obrócić oprawkę żarówki w lewo,
aby ją odłączyć, a następnie
wyjąć ją z reflektora.
3. Lekko nacisnąć żarówkę w dół, obrócić w lewo i wyjąć z oprawki.
4. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła tylne
Zespół światła tylnego
Wszystkie typy nadwozia z wyjątkiem
kabiny ze skrzynią ładunkową
1. Pojazdy z osłoną śruby zespołu
dolnego światła tylnego: zdjąć
osłonę, ostrożnie zwalniając zaczepy za pomocą śrubokręta i
lekko odchylając osłonę w
kierunku na zewnątrz.

Pielęgnacja samochodu249
2. Odkręcić i wyjąć dwie śruby.
3. Pojazdy odpowietrznikiem lubosłoną za światłem tylnym, w
poszyciu: Wymontować
odpowietrznik lub osłonę.
4. Unieruchomić zespół światła i pchnąć zaczep, który utrzymuje
zespół światła tylnego w
nadwoziu.
5. Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć. Uważać
by kanał na przewody nie zmienił położenia.
6. Odczepić przewód z elementu mocującego w zespole światła.
7. Odczepić środkowy zaczepy,pociągnąć oprawę żarówek i
odłączyć pozostałe zaczepy.

250Pielęgnacja samochodu
8. Nacisnąć żarówkę lekko w dół,obrócić i wyjąć z oprawy.Wymienić żarówkę na nową:
Światło tylne / światło pozycyjne
( 1 )
Światło cofania ( 2)
Światło hamowania / światło
pozycyjne ( 3)
Kierunkowskaz/światło awaryjne ( 4 )
9. Zamocować oprawę żarówek w zespole światła.
10. Zamocować przewód do uchwytu.
11. Przymocować zespół światła w
nadwoziu pojazdu i dokręcić
obydwie śruby.
12. Zaczepić osłonę śruby zespołu dolnego światła tylnego (o ile
występuje).
13. Przymocować osłonę lub odpowietrznik za światłem tylnym,o ile były wcześniej
wymontowane.
Kabina ze skrzynią ładunkową
1. Wykręcić cztery wkręty z klosza.
2. Wyjąć klosz z otworu.
3. Lekko wcisnąć żarówkę w gniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Kierunkowskaz ( 1)
Światło hamowania ( 2)
Światło tylne( 3)
Światło cofania ( 4)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 5)
4. Założyć klosz do otworu i wkręcić cztery wkręty.

Pielęgnacja samochodu251Kierunkowskazy boczneW celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć obudowę lampy do przodu i wyjąć ją z tyłu. Operacjęmoże ułatwić użycie śrubokręta i
podważenie nim obudowy lampy w celu wyjęcia z nadwozia.
Owinąć końcówkę śrubokręta
kawałkiem tkaniny, aby zapobiec
uszkodzeniu lakieru.
2. Pociągnąć zaczep w górę i odłączyć oprawkę żarówki od
złącza wtykowego.
3. Wymienić cały zespół.
4. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Centralne, wysoko
zamontowane światło hamowania
Pojazdy z drzwiami skrzydłowymilub tylną klapą
1. Otworzyć tylne drzwi.
2. a) pojazdy z klapą tylną:
Uwolnić wewnętrzne poszycie z
zapinek, obracając je w górę i w
dół. Ostrożnie zdjąć poszycie.
b) pojazdy z drzwiami
skrzydłowymi:

252Pielęgnacja samochodu
Owinąć końcówkę płaskiego
śrubokręta szmatką, aby
zapobiec uszkodzeniu lakieru.
Wymontować osłonę wewnętrzną lub odpowietrznik za pomocą
śrubokręta.
3. Ostrożnie wyciągnąć zespół światła hamowania przez wnękę.
4. Odczepić przewód z elementu mocującego w zespole światła.5. Wyjąć oprawkę wadliwej żarówki, obracając ją o ćwierć obrotu w
lewo.
6. Wymienić żarówkę.
7. Zamontować zespół światła hamowania w sposób opisany
powyżej, wykonując czynności w
odwrotnej kolejności.
Oświetlenie tablicy
rejestracyjnej
1. a) pojazdy z klapą tylną:
Włożyć cienki śrubokręt w jedno z
wgłębień osłony i wypchnąć na
zewnątrz, aby ją odczepić. Zdjąć
osłonę.
b) pojazdy z drzwiami
skrzydłowymi:

Pielęgnacja samochodu253
Włożyć śrubokręt w jedno z
wgłębień osłony i podważyć ją.
Zdjąć osłonę.
2. Wyjąć żarówkę z oprawki i wymienić na nową.
3. Zamocować osłonę.
Oświetlenie wnętrza
Wymianę poniższych lampek zlecić
warsztatowi.
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● podświetlenie wskaźnikówInstalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.

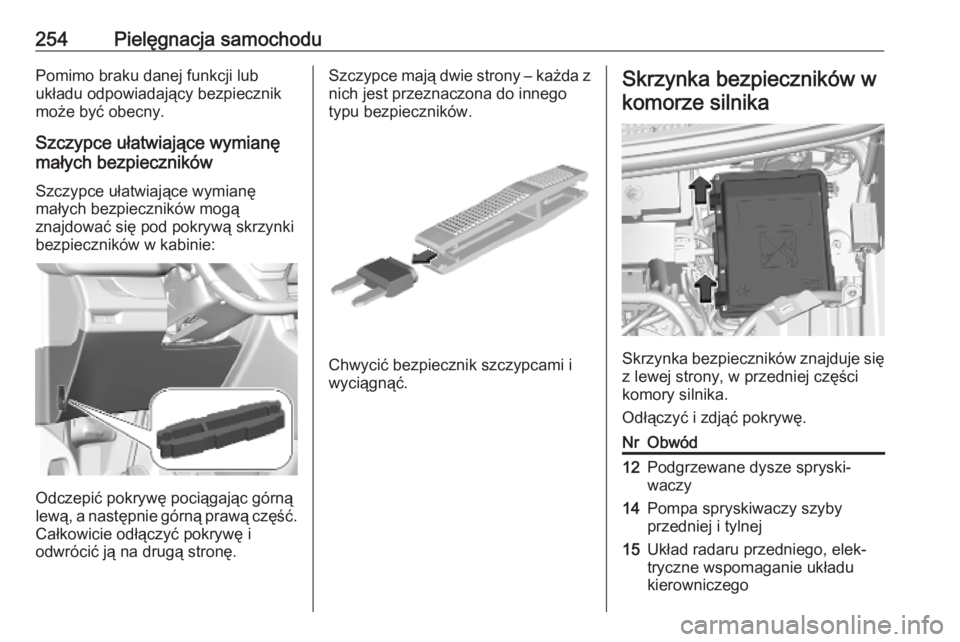

254Pielęgnacja samochoduPomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
Szczypce ułatwiające wymianę
małych bezpieczników mogą
znajdować się pod pokrywą skrzynki
bezpieczników w kabinie:
Odczepić pokrywę pociągając górną
lewą, a następnie górną prawą część.
Całkowicie odłączyć pokrywę i
odwrócić ją na drugą stronę.
Szczypce mają dwie strony – każda z
nich jest przeznaczona do innego
typu bezpieczników.
Chwycić bezpiecznik szczypcami i
wyciągnąć.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.
NrObwód12Podgrzewane dysze spryski‐
waczy14Pompa spryskiwaczy szyby
przedniej i tylnej15Układ radaru przedniego, elek‐
tryczne wspomaganie układu
kierowniczego
