2020 OPEL VIVARO C Instrukcja obsługi (in Polish)

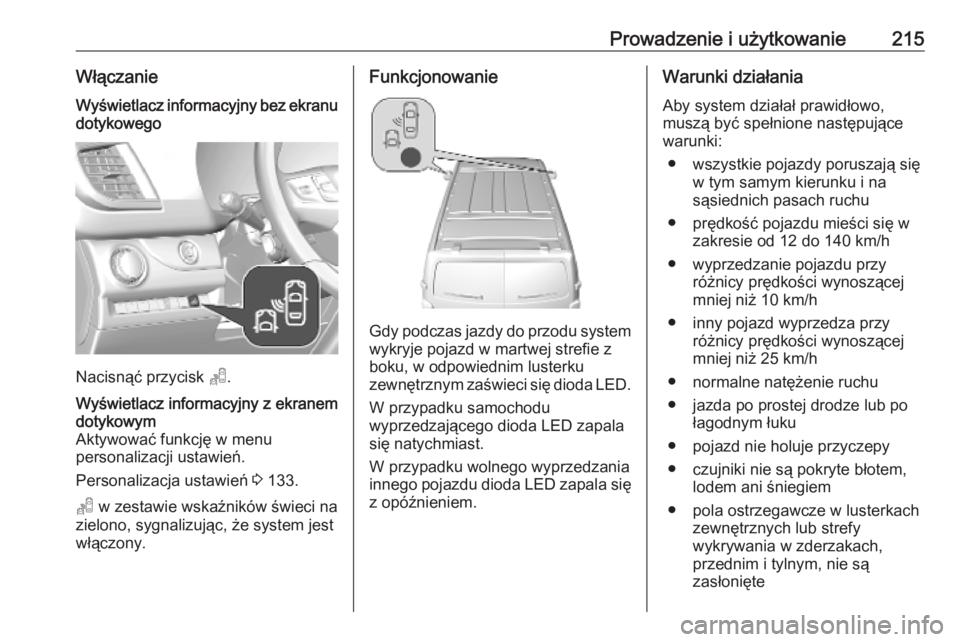

Prowadzenie i użytkowanie215WłączanieWyświetlacz informacyjny bez ekranudotykowego
Nacisnąć przycisk T.
Wyświetlacz informacyjny z ekranem
dotykowym
Aktywować funkcję w menu
personalizacji ustawień.
Personalizacja ustawień 3 133.
T w zestawie wskaźników świeci na
zielono, sygnalizując, że system jest
włączony.
Funkcjonowanie
Gdy podczas jazdy do przodu system
wykryje pojazd w martwej strefie z
boku, w odpowiednim lusterku
zewnętrznym zaświeci się dioda LED.
W przypadku samochodu
wyprzedzającego dioda LED zapala
się natychmiast.
W przypadku wolnego wyprzedzania
innego pojazdu dioda LED zapala się z opóźnieniem.
Warunki działania
Aby system działał prawidłowo,
muszą być spełnione następujące
warunki:
● wszystkie pojazdy poruszają się w tym samym kierunku i na
sąsiednich pasach ruchu
● prędkość pojazdu mieści się w zakresie od 12 do 140 km/h
● wyprzedzanie pojazdu przy różnicy prędkości wynoszącej
mniej niż 10 km/h
● inny pojazd wyprzedza przy różnicy prędkości wynoszącej
mniej niż 25 km/h
● normalne natężenie ruchu
● jazda po prostej drodze lub po łagodnym łuku
● pojazd nie holuje przyczepy
● czujniki nie są pokryte błotem, lodem ani śniegiem
● pola ostrzegawcze w lusterkach zewnętrznych lub strefy
wykrywania w zderzakach,
przednim i tylnym, nie są
zasłonięte

216Prowadzenie i użytkowanieW poniższych sytuacjach nie pojawisię żadne ostrzeżenie:
● w przypadku obecności nieruchomych obiektów, np.
zaparkowane pojazdy, barierki,
latarnie, znaki drogowe
● w przypadku pojazdów jadących w przeciwnym kierunku
● w przypadku jazdy po krętej drodze lub ostrym zakręcie
● w przypadku wyprzedzania bardzo długiego pojazdu lub
wyprzedzania przez taki pojazd,
np. ciężarówkę, autokar, który
jest jednocześnie wykrywany w
martwym polu z tyłu i widoczny z przodu w polu widzenia kierowcy
● w przypadku bardzo dużego natężenia ruchu – pojazdy
wykryte z przodu i z tyłu są
mylone z ciężarówką lub
obiektem nieruchomym
● przy zbyt szybkim wyprzedzaniu
WyłączanieWyświetlacz informacyjny bez ekranu dotykowego
Nacisnąć przycisk B.Wyświetlacz informacyjny z ekranem
dotykowym
System dezaktywuje się w menu
personalizacji ustawień 3 133.
W zestawie wskaźników gaśnie T.
Dodatkowo rozlegnie się sygnał
dźwiękowy.
W chwili wyłączenia zapłonu stan
systemu zostaje zapisany w pamięci.
System wyłącza się automatycznie
po podłączeniu do pojazdu przyczepy
lub bagażnika na rowery.
Niekorzystne warunki pogodowe, np.
ulewny deszcz, mogą powodować
generowanie fałszywych ostrzeżeń.
Usterka
W przypadku usterki, w zestawie
wskaźników miga przez chwilę T;
towarzyszy jej R i wyświetla się
stosowny komunikat. Przyczynę
usterki należy usunąć w warsztacie.Układ widoku
panoramicznego
Ten układ umożliwia pokazywanie na wyświetlaczu informacyjnym widoku
otoczenia pojazdu w postaci obrazu o
zakresie bliskim 180°, podobnego do
widoku z lotu ptaka.
Układ wykorzystuje: ● kamerę tylną zamontowaną w tylnej klapie
● ultradźwiękowe czujniki układu ułatwiającego parkowanie
zamontowane w tylnym zderzaku

Prowadzenie i użytkowanie217Ekran wyświetlacza informacyjnego
jest podzielony na dwie części. Z
prawej strony wyświetla się widok
znad pojazdu, a z lewej widok z tyłu
pojazdu. Czujniki parkowania
uzupełniają informacje pokazywane
w widoku znad pojazdu.
Aby zmienić głośność sygnałów
dźwiękowych, nacisnąć 4 w prawym
dolnym rogu wyświetlacza.
Włączanie
Widok panoramiczny włącza się, gdy: ● zostaje włączony bieg wsteczny● prędkość jazdy nie przekracza 10 km/h
Funkcjonowanie
W lewej części ekranu można
wybierać różne widoki. Aby zmienić
typ widoku w dowolnym momencie
podczas wykonywania manewru,
dotknąć lewego dolnego pola na
wyświetlaczu:
● Standard view
● Tryb AUTO●Zoom view
● Widok 180°
Wybrany typ widoku natychmiast
pojawia się na ekranie.
Domyślnie zostaje włączony Tryb
AUTO . W trybie tym układ wybiera
najlepszy widok – standardowy lub
powiększony – na podstawie
informacji otrzymywanych z
czujników parkowania.
Po wyłączeniu zapłonu stan układu
nie zostaje zachowany w pamięci.
Widok tylna / Standard viewNa ekranie wyświetlany jest obszar z
tyłu samochodu. Pionowe linie
wskazują szerokość samochodu przy rozłożonych lusterkach. Ich kierunek
zmienia się w miarę obracania koła
kierownicy.
Pierwsza linia pozioma wskazuje
odległość około 30 cm od krawędzi
tylnego zderzaka pojazdu. Górne linie
poziome wskazują odległości około 1
i 2 m od krawędzi tylnego zderzaka pojazdu.
Widok ten jest dostępny w Tryb
AUTO lub w menu wyboru widoku.
Widok z tyłu zoom / Zoom view

218Prowadzenie i użytkowaniePodczas manewru kamera rejestruje
otoczenie pojazdu w celu stworzenia
widoku z góry na tylną część
samochodu i jego bezpośrednie
otoczenie, co umożliwia ominięcie
przeszkód znajdujących się w
pobliżu. Widok ten jest dostępny w
Tryb AUTO lub w menu wyboru
widoku.
Widok z boku z tyłu / Widok 180°
Widok 180° ułatwia wyjazd tyłem z
miejsca parkingowego, umożliwiając
dostrzeżenie zbliżających się
pojazdów, pieszych i rowerzystów.
Ten widok nie jest zalecany do
wykonania pełnego manewru. Widok
składa się z trzech obszarów: obszar
lewy 1, środkowy 2 i prawy 3. Widok
ten jest dostępny tylko w menu
wyboru widoku.
Wyłączanie
Widok panoramiczny wyłącza się
poprzez:
● jazdę z prędkością powyżej 10 km/h
● po siedmiu sekundach od wyłączenia biegu wstecznego
● naciśnięcie ikony 3 w lewym
górnym rogu ekranu
dotykowego, a następnie &
● otwarcie tylnej klapy ● podłączenie przyczepy lub bagażnika na rowery
Informacje ogólne9 Ostrzeżenie
Układ widoku panoramicznego nie
zwalnia kierowcy z obowiązku
obserwacji obszaru za pojazdem.
Nie będzie wyświetlać dzieci,
pieszych, rowerzystów, pojazdów
zbliżających się z tyłu, zwierząt ani żadnych obiektów znajdujących
się poza zasięgiem kamery, np.
pod zderzakiem lub pod
pojazdem.
Nie jeździć pojazdem ani nie
parkować pojazdu, opierając się
wyłącznie na obrazie z układu
widoku panoramicznego.
Przed ruszeniem zawsze
sprawdzić otoczenie pojazdu.
Wyświetlone obrazy mogą
wydawać się dalsze lub bliższe niż
w rzeczywistości. Wyświetlany
obszar jest ograniczony i obiekty
znajdujące się blisko krawędzi
zderzaka lub pod zderzakiem nie
są widoczne na ekranie.
Ograniczenia systemu
Przestroga
W celu zapewnienia optymalnego
działania układu należy zawsze
utrzymywać w czystości
soczewkę kamery zamontowanej

Prowadzenie i użytkowanie219w tylnej klapie między lampkami
oświetlenia tablicy rejestracyjnej.
Spłukać soczewkę wodą i wytrzeć
miękką szmatką.
Soczewki nie należy czyścić przy
użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Układ widoku panoramicznego może
działać nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.
● Podczas jazdy w nocy.
● Widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub śniegu.
● Soczewki kamery są zasłonięte przez śnieg, lód, błoto
pośniegowe, błoto, brud.
● Pojazd holuje przyczepę.
● Pojazd uległ wypadkowi.
● Występują skrajnie duże zmiany temperatur.
Kamera wsteczna
W niektórych wersjach, kamera jest
zamontowana nad tablicą
rejestracyjną w tylnej klapie / lewych
tylnych drzwiach.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników układu ułatwiającego
parkowanie, np. poniżej zderzaka
lub pod pojazdem.
Nie cofać ani nie parkować
pojazdu, opierając się wyłącznie
na obrazie z kamery wstecznej.
Przed ruszeniem zawsze
sprawdzić otoczenie pojazdu.
Obraz z kamery pokazuje się na
wyświetlaczu informacyjnym 3 129
lub wyświetla się w lusterku
wewnętrznym 3 42.
Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Włączanie Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Wyłączanie
Kamera zostaje wyłączona po
wybraniu biegu jazdy do przodu.
Wskazówki
Na ekranie wyświetlany jest obszar z tyłu samochodu. Pionowe linie
wskazują szerokość samochodu przy rozłożonych lusterkach.
Pierwsza linia pozioma wskazuje
odległość około 30 cm od krawędzi
tylnego zderzaka pojazdu. Górne linie poziome wskazują odległości około 1
i 2 m od krawędzi tylnego zderzaka
pojazdu.

220Prowadzenie i użytkowanie
Linie pomocnicze można
dezaktywować w menu personalizacji ustawień 3 133.
Ograniczenia systemu
Kamera wsteczna może działać
nieprawidłowo, gdy:
● wokół pojazdu jest ciemno
● na soczewki kamery pada wiązka
światła reflektorów
● widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu
● soczewki kamery są zasłonięte przez śnieg, lód, błoto
pośniegowe, błoto, brud.
Oczyścić soczewkę, spłukać ją
wodą i wytrzeć miękką szmatką
● zostanie otwarta tylna klapa
● pojazd holuje elektrycznie połączoną przyczepę, uchwyt na
rowery itp.
● pojazd uczestniczył w wypadku, w którym został uderzony w tył
● występują skrajnie duże zmiany temperatur
System ostrzegania o
opuszczeniu pasa ruchu
System ostrzegania o opuszczeniu
pasa ruchu analizuje obraz z kamery
przedniej w celu śledzenia oznaczeń
pasa ruchu, po którym porusza się
samochód. System wykrywa zmiany
pasa ruchu i ostrzega kierowcę w
przypadku niezamierzonych zmian
pasa poprzez sygnały wizualne i
akustyczne.Kryteria wykrycia niezamierzonej
zmiany pasa ruchu:
● brak włączonego kierunkowskazu
● brak ruchu pedału hamulca
● brak aktywnego przyspieszenia
Jeśli kierowca jest aktywny, nie
zostanie włączone ostrzeżenie.
WłączanieWyświetlacz informacyjny bez ekranu
dotykowego
Aby włączyć układ, nacisnąć Q.
System jest włączony, gdy dioda LED
w przycisku świeci.

Prowadzenie i użytkowanie221Wyświetlacz informacyjny z ekranem
dotykowym
System można aktywować w menu
personalizacji ustawień 3 133.
System może funkcjonować przy
prędkości jazdy przekraczającej
60 km/h, gdy dostępne są oznaczenia
pasów ruchu.
Gdy system wykrywa niezamierzoną
zmianę pasa ruchu, lampka
kontrolna ) miga w kolorze żółtym.
Równocześnie włączy się sygnał
akustyczny.
Wyłączanie
Wyświetlacz informacyjny bez ekranu dotykowego
Aby wyłączyć układ, nacisnąć Q.
Dioda LED w przycisku Q zgaśnie.Wyświetlacz informacyjny z ekranem
dotykowym
System można dezaktywować w
menu personalizacji ustawień 3 133.
System nie działa, jeśli prędkość
jazdy nie przekracza 60 km/h.
UsterkaWyświetlacz informacyjny bez ekranudotykowego
Dioda LED Q miga.Wyświetlacz informacyjny z ekranem
dotykowym
Lampka kontrolna Q miga i wyświetla
się komunikat błędu.
Należy skorzystać z pomocy
warsztatu.
System nie działa, jeśli nie zostanie
wykryte oznaczenie pasa ruchu.
Ograniczenia systemu
System może nie działać prawidłowo,
gdy:
● prędkość jazdy jest niższa od 60 km/h
● jazda odbywa się na krętych drogach lub terenie
pagórkowatym
● jazda odbywa się w ciemnościach
● widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu
● kamera jest zasłonięta przez śnieg, lód, breję, błoto lub brud
lub gdy szyba przednia jest
uszkodzona lub znajdują się na
niej obce przedmioty, np. naklejki
● na soczewki kamery bezpośrednio padają promienie
słoneczne
● znajdujące się blisko pojazdy poprzedzające
● nachylone drogi
● boczne krawędzie jezdni

222Prowadzenie i użytkowanie● drogi z niewyraźnymioznaczeniami pasów ruchu
● nagłe zmiany oświetlenia
Ostrzeżenie o zmęczeniu kierowcy
System ostrzegania o zmęczeniu
kierowcy kontroluje czas
prowadzenia pojazdu oraz poziom czujności kierowcy. W celu ustalenia
poziomu czujności kierowcy system
oblicza odchylenia toru jazdy pojazdu
względem oznaczeń pasa ruchu.
System wykorzystuje funkcję
ostrzegania o czasie jazdy w
połączeniu z wykrywaniem
zmęczenia kierowcy.9 Ostrzeżenie
System nie zwalnia kierowcy z
obowiązku zachowywania
czujności. Zaleca się, aby robić
przerwę w przypadku pojawienia
się uczucia zmęczenia i nie
rzadziej niż raz na 2 godziny. W przypadku uczucia zmęczenia nie
należy rozpoczynać jazdy.
Włączanie i wyłączanie
System można aktywować i
dezaktywować w menu personalizacji ustawień 3 133.
Po wyłączeniu zapłonu stan systemu
zostaje zachowany w pamięci.
Funkcja ostrzegania o czasie
jazdy
Jeśli kierowca nie zrobi przerwy po
2 godzinach jazdy z prędkością
ponad 65 km/h, na wyświetlaczu
informacyjnym kierowcy pojawi się
przypomnienie w formie symbolu Y
oraz rozlegnie się ostrzeżenie
akustyczne. Ostrzeżenie będzie
powtarzane co godzinę aż do
zatrzymania pojazdu, bez względu na to, z jaką prędkością kierowca będzie
się dalej poruszał.Czas jazdy obliczony przez funkcję
jest zerowany, gdy zostaje spełniony
jeden z poniższych warunków:
● Postój z włączonym silnikiem trwający ponad 15 minut.
● Wyłączenie zapłonu na kilka minut.
● Odpięcie pasa bezpieczeństwa kierowcy lub otwarcie drzwi
kierowcy.
Uwaga
Gdy prędkość pojazdu spadnie poniżej 65 km/h, działanie systemu
zostanie wstrzymane. Liczenie
czasu jazdy rozpocznie się
ponownie, gdy prędkość przekroczy
65 km/h.
Wykrywanie zmęczenia kierowcy
System kontroluje poziom czujności
kierowcy. Kamera zamontowana w
górnej części szyby przedniej
wykrywa odchylenia toru jazdy
względem oznaczeń pasa ruchu.
System ten jest szczególnie
przydatny na drogach szybkiego
ruchu (jazda z prędkością ponad
65 km/h).
