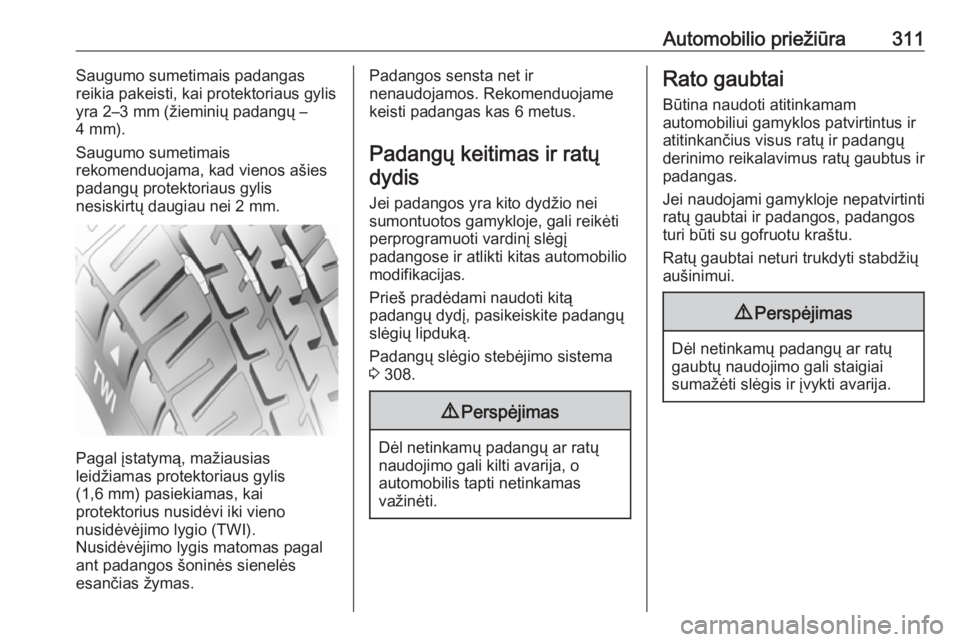

Automobilio priežiūra311Saugumo sumetimais padangas
reikia pakeisti, kai protektoriaus gylis
yra 2–3 mm (žieminių padangų –
4 mm).
Saugumo sumetimais
rekomenduojama, kad vienos ašies
padangų protektoriaus gylis
nesiskirtų daugiau nei 2 mm.
Pagal įstatymą, mažiausias
leidžiamas protektoriaus gylis
(1,6 mm) pasiekiamas, kai
protektorius nusidėvi iki vieno
nusidėvėjimo lygio (TWI).
Nusidėvėjimo lygis matomas pagal
ant padangos šoninės sienelės
esančias žymas.
Padangos sensta net ir
nenaudojamos. Rekomenduojame
keisti padangas kas 6 metus.
Padangų keitimas ir ratųdydis
Jei padangos yra kito dydžio nei
sumontuotos gamykloje, gali reikėti
perprogramuoti vardinį slėgį
padangose ir atlikti kitas automobilio
modifikacijas.
Prieš pradėdami naudoti kitą
padangų dydį, pasikeiskite padangų
slėgių lipduką.
Padangų slėgio stebėjimo sistema
3 308.9 Perspėjimas
Dėl netinkamų padangų ar ratų
naudojimo gali kilti avarija, o
automobilis tapti netinkamas
važinėti.
Rato gaubtai
Būtina naudoti atitinkamam
automobiliui gamyklos patvirtintus ir
atitinkančius visus ratų ir padangų
derinimo reikalavimus ratų gaubtus ir
padangas.
Jei naudojami gamykloje nepatvirtinti
ratų gaubtai ir padangos, padangos
turi būti su gofruotu kraštu.
Ratų gaubtai neturi trukdyti stabdžių
aušinimui.9 Perspėjimas
Dėl netinkamų padangų ar ratų
gaubtų naudojimo gali staigiai
sumažėti slėgis ir įvykti avarija.

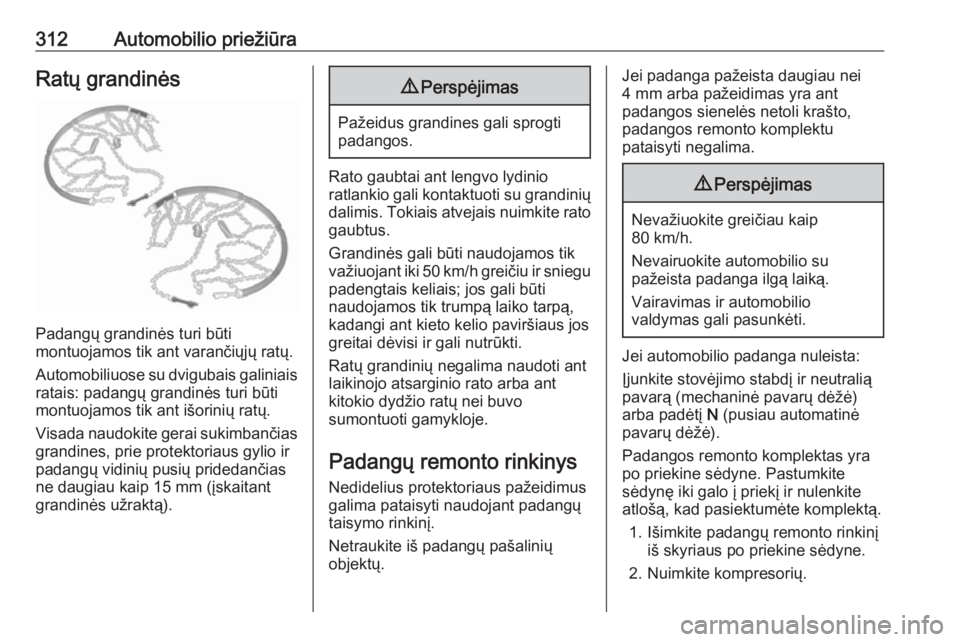

312Automobilio priežiūraRatų grandinės
Padangų grandinės turi būti
montuojamos tik ant varančiųjų ratų.
Automobiliuose su dvigubais galiniais ratais: padangų grandinės turi būti
montuojamos tik ant išorinių ratų.
Visada naudokite gerai sukimbančias
grandines, prie protektoriaus gylio ir
padangų vidinių pusių pridedančias
ne daugiau kaip 15 mm (įskaitant
grandinės užraktą).
9 Perspėjimas
Pažeidus grandines gali sprogti
padangos.
Rato gaubtai ant lengvo lydinio
ratlankio gali kontaktuoti su grandinių dalimis. Tokiais atvejais nuimkite ratogaubtus.
Grandinės gali būti naudojamos tik
važiuojant iki 50 km/h greičiu ir sniegu
padengtais keliais; jos gali būti
naudojamos tik trumpą laiko tarpą,
kadangi ant kieto kelio paviršiaus jos
greitai dėvisi ir gali nutrūkti.
Ratų grandinių negalima naudoti ant
laikinojo atsarginio rato arba ant
kitokio dydžio ratų nei buvo
sumontuoti gamykloje.
Padangų remonto rinkinys
Nedidelius protektoriaus pažeidimus
galima pataisyti naudojant padangų
taisymo rinkinį.
Netraukite iš padangų pašalinių
objektų.
Jei padanga pažeista daugiau nei
4 mm arba pažeidimas yra ant
padangos sienelės netoli krašto,
padangos remonto komplektu
pataisyti negalima.9 Perspėjimas
Nevažiuokite greičiau kaip
80 km/h.
Nevairuokite automobilio su
pažeista padanga ilgą laiką.
Vairavimas ir automobilio
valdymas gali pasunkėti.
Jei automobilio padanga nuleista:
Įjunkite stovėjimo stabdį ir neutralią
pavarą (mechaninė pavarų dėžė)
arba padėtį N (pusiau automatinė
pavarų dėžė).
Padangos remonto komplektas yra
po priekine sėdyne. Pastumkite
sėdynę iki galo į priekį ir nulenkite
atlošą, kad pasiektumėte komplektą.
1. Išimkite padangų remonto rinkinį iš skyriaus po priekine sėdyne.
2. Nuimkite kompresorių.

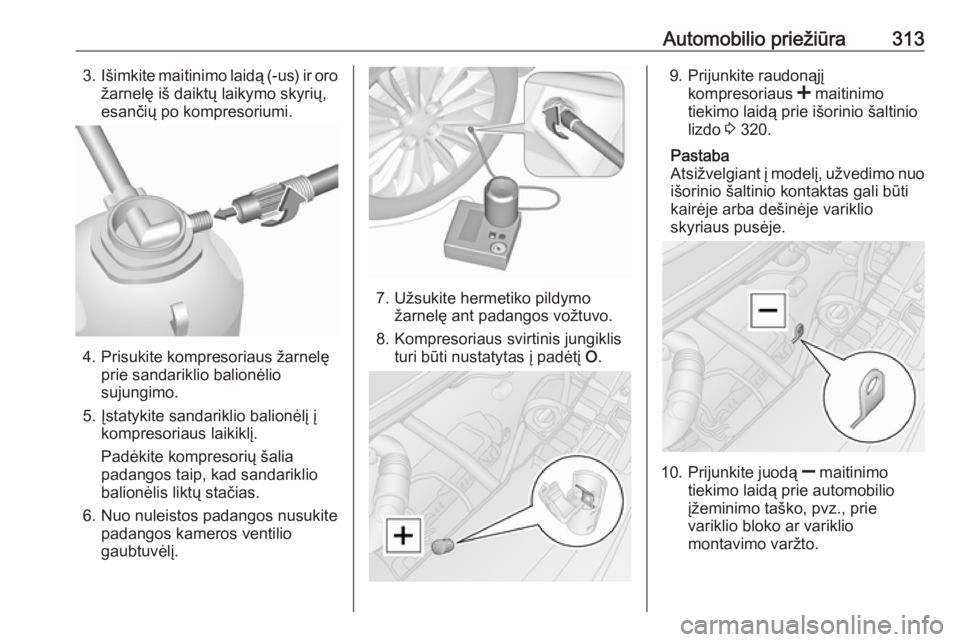

Automobilio priežiūra3133.Išimkite maitinimo laidą (-us) ir oro
žarnelę iš daiktų laikymo skyrių,
esančių po kompresoriumi.
4. Prisukite kompresoriaus žarnelę prie sandariklio balionėlio
sujungimo.
5. Įstatykite sandariklio balionėlį į kompresoriaus laikiklį.
Padėkite kompresorių šalia
padangos taip, kad sandariklio
balionėlis liktų stačias.
6. Nuo nuleistos padangos nusukite padangos kameros ventilio
gaubtuvėlį.
7. Užsukite hermetiko pildymo žarnelę ant padangos vožtuvo.
8. Kompresoriaus svirtinis jungiklis turi būti nustatytas į padėtį O.
9. Prijunkite raudonąjį
kompresoriaus < maitinimo
tiekimo laidą prie išorinio šaltinio
lizdo 3 320.
Pastaba
Atsižvelgiant į modelį, užvedimo nuo
išorinio šaltinio kontaktas gali būti
kairėje arba dešinėje variklio
skyriaus pusėje.
10. Prijunkite juodą ] maitinimo
tiekimo laidą prie automobilio įžeminimo taško, pvz., prie
variklio bloko ar variklio
montavimo varžto.

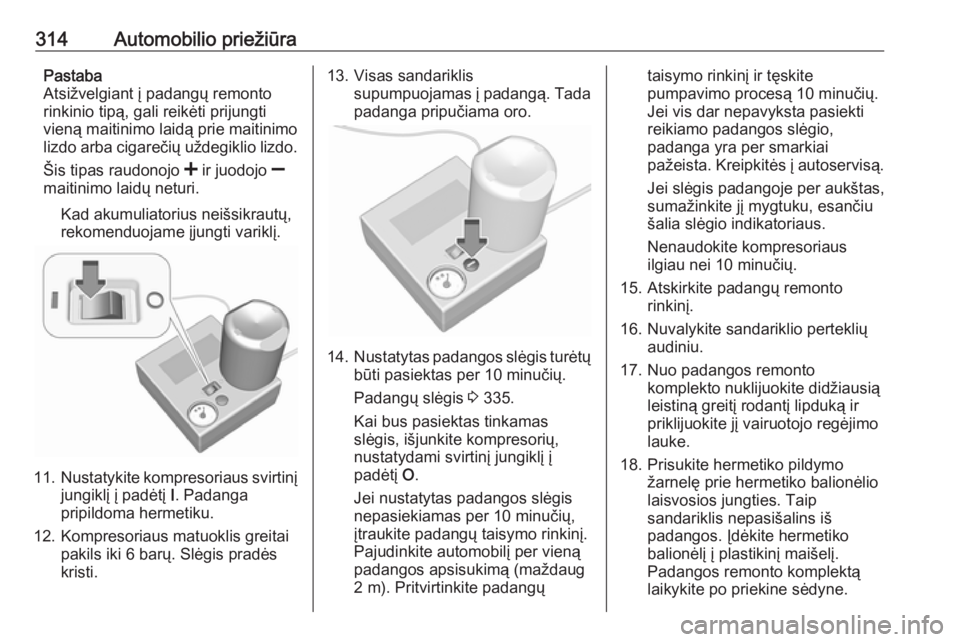

314Automobilio priežiūraPastaba
Atsižvelgiant į padangų remonto rinkinio tipą, gali reikėti prijungti
vieną maitinimo laidą prie maitinimo
lizdo arba cigarečių uždegiklio lizdo.
Šis tipas raudonojo < ir juodojo ]
maitinimo laidų neturi.
Kad akumuliatorius neišsikrautų,rekomenduojame įjungti variklį.
11. Nustatykite kompresoriaus svirtinį
jungiklį į padėtį I. Padanga
pripildoma hermetiku.
12. Kompresoriaus matuoklis greitai pakils iki 6 barų. Slėgis pradėskristi.
13. Visas sandariklis supumpuojamas į padangą. Tada
padanga pripučiama oro.
14. Nustatytas padangos slėgis turėtų
būti pasiektas per 10 minučių.
Padangų slėgis 3 335.
Kai bus pasiektas tinkamas
slėgis, išjunkite kompresorių,
nustatydami svirtinį jungiklį į
padėtį O.
Jei nustatytas padangos slėgis
nepasiekiamas per 10 minučių,
įtraukite padangų taisymo rinkinį.
Pajudinkite automobilį per vieną
padangos apsisukimą (maždaug
2 m). Pritvirtinkite padangų
taisymo rinkinį ir tęskite
pumpavimo procesą 10 minučių.
Jei vis dar nepavyksta pasiekti
reikiamo padangos slėgio,
padanga yra per smarkiai
pažeista. Kreipkitės į autoservisą.
Jei slėgis padangoje per aukštas,
sumažinkite jį mygtuku, esančiu
šalia slėgio indikatoriaus.
Nenaudokite kompresoriaus
ilgiau nei 10 minučių.
15. Atskirkite padangų remonto rinkinį.
16. Nuvalykite sandariklio perteklių audiniu.
17. Nuo padangos remonto komplekto nuklijuokite didžiausią
leistiną greitį rodantį lipduką ir
priklijuokite jį vairuotojo regėjimo
lauke.
18. Prisukite hermetiko pildymo žarnelę prie hermetiko balionėlio
laisvosios jungties. Taip
sandariklis nepasišalins iš
padangos. Įdėkite hermetiko
balionėlį į plastikinį maišelį.
Padangos remonto komplektą
laikykite po priekine sėdyne.

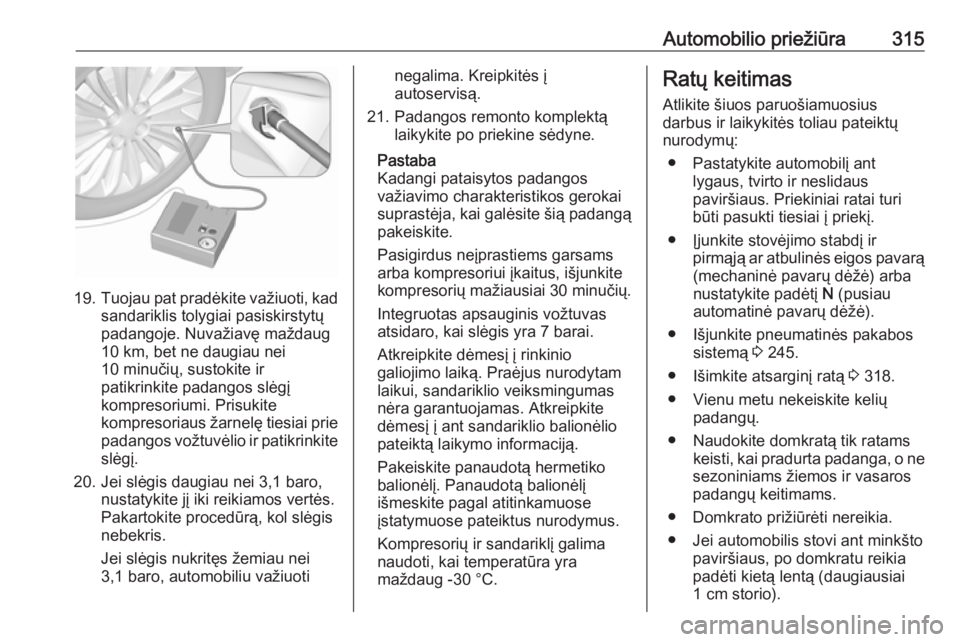

Automobilio priežiūra315
19.Tuojau pat pradėkite važiuoti, kad
sandariklis tolygiai pasiskirstytų
padangoje. Nuvažiavę maždaug
10 km, bet ne daugiau nei
10 minučių, sustokite ir
patikrinkite padangos slėgį
kompresoriumi. Prisukite
kompresoriaus žarnelę tiesiai prie padangos vožtuvėlio ir patikrinkite
slėgį.
20. Jei slėgis daugiau nei 3,1 baro, nustatykite jį iki reikiamos vertės.
Pakartokite procedūrą, kol slėgis nebekris.
Jei slėgis nukritęs žemiau nei
3,1 baro, automobiliu važiuoti
negalima. Kreipkitės į
autoservisą.
21. Padangos remonto komplektą laikykite po priekine sėdyne.
Pastaba
Kadangi pataisytos padangos
važiavimo charakteristikos gerokai
suprastėja, kai galėsite šią padangą pakeiskite.
Pasigirdus neįprastiems garsams
arba kompresoriui įkaitus, išjunkite
kompresorių mažiausiai 30 minučių.
Integruotas apsauginis vožtuvas
atsidaro, kai slėgis yra 7 barai.
Atkreipkite dėmesį į rinkinio
galiojimo laiką. Praėjus nurodytam
laikui, sandariklio veiksmingumas
nėra garantuojamas. Atkreipkite dėmesį į ant sandariklio balionėlio
pateiktą laikymo informaciją.
Pakeiskite panaudotą hermetiko
balionėlį. Panaudotą balionėlį
išmeskite pagal atitinkamuose
įstatymuose pateiktus nurodymus.
Kompresorių ir sandariklį galima
naudoti, kai temperatūra yra
maždaug -30 °C.Ratų keitimas
Atlikite šiuos paruošiamuosius
darbus ir laikykitės toliau pateiktų
nurodymų:
● Pastatykite automobilį ant lygaus, tvirto ir neslidaus
paviršiaus. Priekiniai ratai turi
būti pasukti tiesiai į priekį.
● Įjunkite stovėjimo stabdį ir pirmąją ar atbulinės eigos pavarą(mechaninė pavarų dėžė) arba
nustatykite padėtį N (pusiau
automatinė pavarų dėžė).
● Išjunkite pneumatinės pakabos sistemą 3 245.
● Išimkite atsarginį ratą 3 318.
● Vienu metu nekeiskite kelių padangų.
● Naudokite domkratą tik ratams keisti, kai pradurta padanga, o ne
sezoniniams žiemos ir vasaros
padangų keitimams.
● Domkrato prižiūrėti nereikia.
● Jei automobilis stovi ant minkšto paviršiaus, po domkratu reikia
padėti kietą lentą (daugiausiai 1 cm storio).

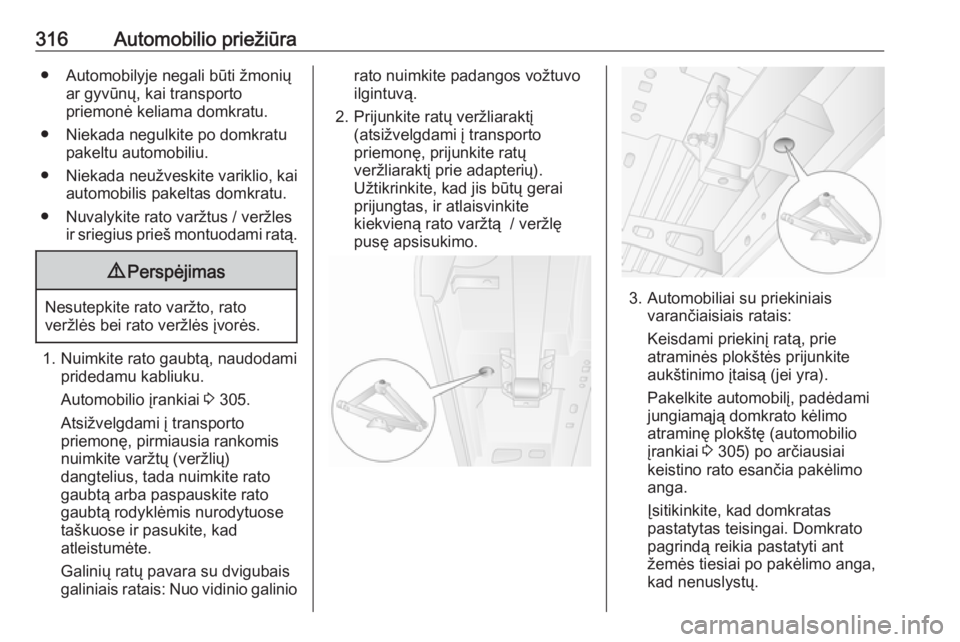

316Automobilio priežiūra● Automobilyje negali būti žmoniųar gyvūnų, kai transporto
priemonė keliama domkratu.
● Niekada negulkite po domkratu pakeltu automobiliu.
● Niekada neužveskite variklio, kai automobilis pakeltas domkratu.
● Nuvalykite rato varžtus / veržles ir sriegius prieš montuodami ratą.9Perspėjimas
Nesutepkite rato varžto, rato
veržlės bei rato veržlės įvorės.
1. Nuimkite rato gaubtą, naudodami pridedamu kabliuku.
Automobilio įrankiai 3 305.
Atsižvelgdami į transporto
priemonę, pirmiausia rankomis
nuimkite varžtų (veržlių)
dangtelius, tada nuimkite rato
gaubtą arba paspauskite rato
gaubtą rodyklėmis nurodytuose
taškuose ir pasukite, kad
atleistumėte.
Galinių ratų pavara su dvigubais
galiniais ratais: Nuo vidinio galinio
rato nuimkite padangos vožtuvo
ilgintuvą.
2. Prijunkite ratų veržliaraktį (atsižvelgdami į transporto
priemonę, prijunkite ratų
veržliaraktį prie adapterių).
Užtikrinkite, kad jis būtų gerai
prijungtas, ir atlaisvinkite
kiekvieną rato varžtą / veržlę
pusę apsisukimo.
3. Automobiliai su priekiniais varančiaisiais ratais:
Keisdami priekinį ratą, prie
atraminės plokštės prijunkite
aukštinimo įtaisą (jei yra).
Pakelkite automobilį, padėdami
jungiamąją domkrato kėlimo
atraminę plokštę (automobilio
įrankiai 3 305) po arčiausiai
keistino rato esančia pakėlimo
anga.
Įsitikinkite, kad domkratas
pastatytas teisingai. Domkrato
pagrindą reikia pastatyti ant
žemės tiesiai po pakėlimo anga,
kad nenuslystų.

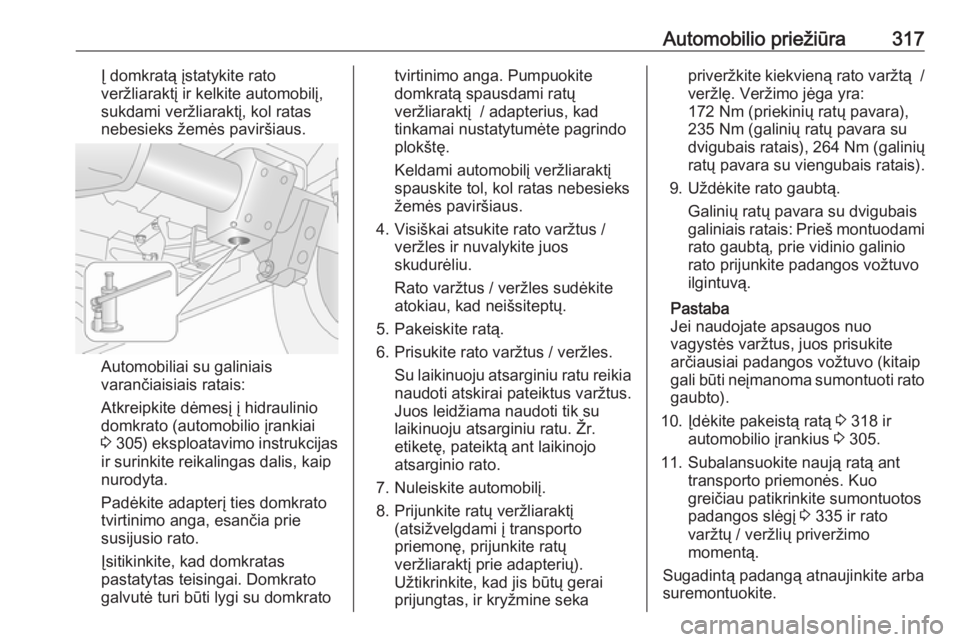

Automobilio priežiūra317Į domkratą įstatykite rato
veržliaraktį ir kelkite automobilį,
sukdami veržliaraktį, kol ratas
nebesieks žemės paviršiaus.
Automobiliai su galiniais
varančiaisiais ratais:
Atkreipkite dėmesį į hidraulinio
domkrato (automobilio įrankiai
3 305 ) eksploatavimo instrukcijas
ir surinkite reikalingas dalis, kaip
nurodyta.
Padėkite adapterį ties domkrato
tvirtinimo anga, esančia prie
susijusio rato.
Įsitikinkite, kad domkratas
pastatytas teisingai. Domkrato
galvutė turi būti lygi su domkrato
tvirtinimo anga. Pumpuokite
domkratą spausdami ratų
veržliaraktį / adapterius, kad
tinkamai nustatytumėte pagrindo
plokštę.
Keldami automobilį veržliaraktį
spauskite tol, kol ratas nebesieks žemės paviršiaus.
4. Visiškai atsukite rato varžtus / veržles ir nuvalykite juos
skudurėliu.
Rato varžtus / veržles sudėkite
atokiau, kad neišsiteptų.
5. Pakeiskite ratą.
6. Prisukite rato varžtus / veržles. Su laikinuoju atsarginiu ratu reikianaudoti atskirai pateiktus varžtus.
Juos leidžiama naudoti tik su
laikinuoju atsarginiu ratu. Žr.
etiketę, pateiktą ant laikinojo
atsarginio rato.
7. Nuleiskite automobilį.
8. Prijunkite ratų veržliaraktį (atsižvelgdami į transporto
priemonę, prijunkite ratų
veržliaraktį prie adapterių).
Užtikrinkite, kad jis būtų gerai
prijungtas, ir kryžmine sekapriveržkite kiekvieną rato varžtą / veržlę. Veržimo jėga yra:
172 Nm (priekinių ratų pavara),
235 Nm (galinių ratų pavara su
dvigubais ratais), 264 Nm (galinių
ratų pavara su viengubais ratais).
9. Uždėkite rato gaubtą. Galinių ratų pavara su dvigubais
galiniais ratais: Prieš montuodami
rato gaubtą, prie vidinio galinio
rato prijunkite padangos vožtuvo
ilgintuvą.
Pastaba
Jei naudojate apsaugos nuo
vagystės varžtus, juos prisukite
arčiausiai padangos vožtuvo (kitaip
gali būti neįmanoma sumontuoti rato
gaubto).
10. Įdėkite pakeistą ratą 3 318 ir
automobilio įrankius 3 305.
11. Subalansuokite naują ratą ant transporto priemonės. Kuo
greičiau patikrinkite sumontuotos
padangos slėgį 3 335 ir rato
varžtų / veržlių priveržimo
momentą.
Sugadintą padangą atnaujinkite arba
suremontuokite.

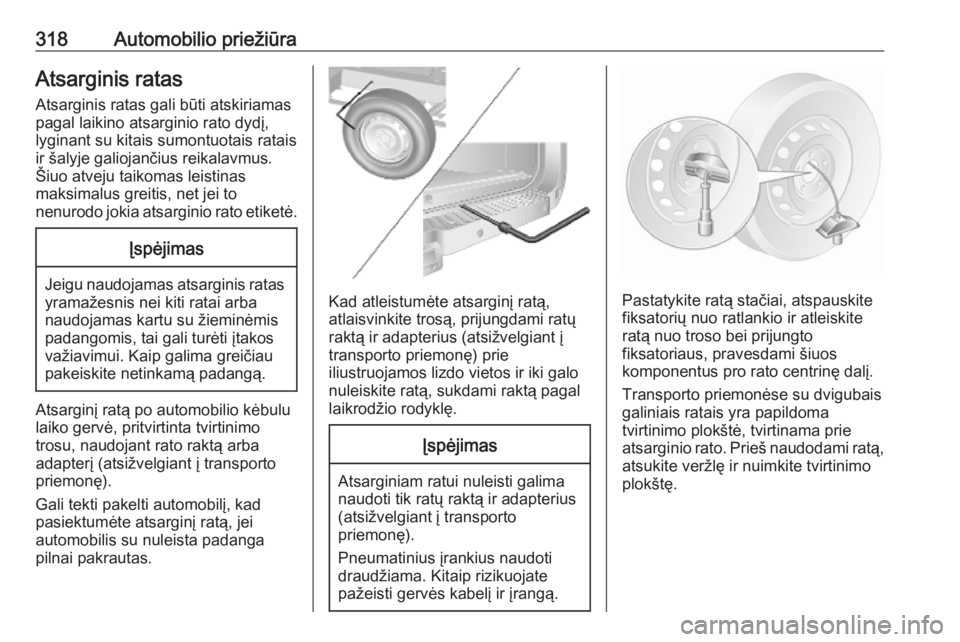

318Automobilio priežiūraAtsarginis ratas
Atsarginis ratas gali būti atskiriamas
pagal laikino atsarginio rato dydį,
lyginant su kitais sumontuotais ratais
ir šalyje galiojančius reikalavmus.
Šiuo atveju taikomas leistinas
maksimalus greitis, net jei to
nenurodo jokia atsarginio rato etiketė.Įspėjimas
Jeigu naudojamas atsarginis ratas yramažesnis nei kiti ratai arba
naudojamas kartu su žieminėmis
padangomis, tai gali turėti įtakos
važiavimui. Kaip galima greičiau
pakeiskite netinkamą padangą.
Atsarginį ratą po automobilio kėbulu
laiko gervė, pritvirtinta tvirtinimo
trosu, naudojant rato raktą arba
adapterį (atsižvelgiant į transporto
priemonę).
Gali tekti pakelti automobilį, kad
pasiektumėte atsarginį ratą, jei
automobilis su nuleista padanga
pilnai pakrautas.
Kad atleistumėte atsarginį ratą,
atlaisvinkite trosą, prijungdami ratų
raktą ir adapterius (atsižvelgiant į transporto priemonę) prie
iliustruojamos lizdo vietos ir iki galo
nuleiskite ratą, sukdami raktą pagal laikrodžio rodyklę.
Įspėjimas
Atsarginiam ratui nuleisti galima
naudoti tik ratų raktą ir adapterius
(atsižvelgiant į transporto
priemonę).
Pneumatinius įrankius naudoti
draudžiama. Kitaip rizikuojate
pažeisti gervės kabelį ir įrangą.
Pastatykite ratą stačiai, atspauskite
fiksatorių nuo ratlankio ir atleiskite
ratą nuo troso bei prijungto
fiksatoriaus, pravesdami šiuos
komponentus pro rato centrinę dalį.
Transporto priemonėse su dvigubais
galiniais ratais yra papildoma
tvirtinimo plokštė, tvirtinama prie
atsarginio rato. Prieš naudodami ratą, atsukite veržlę ir nuimkite tvirtinimo
plokštę.
