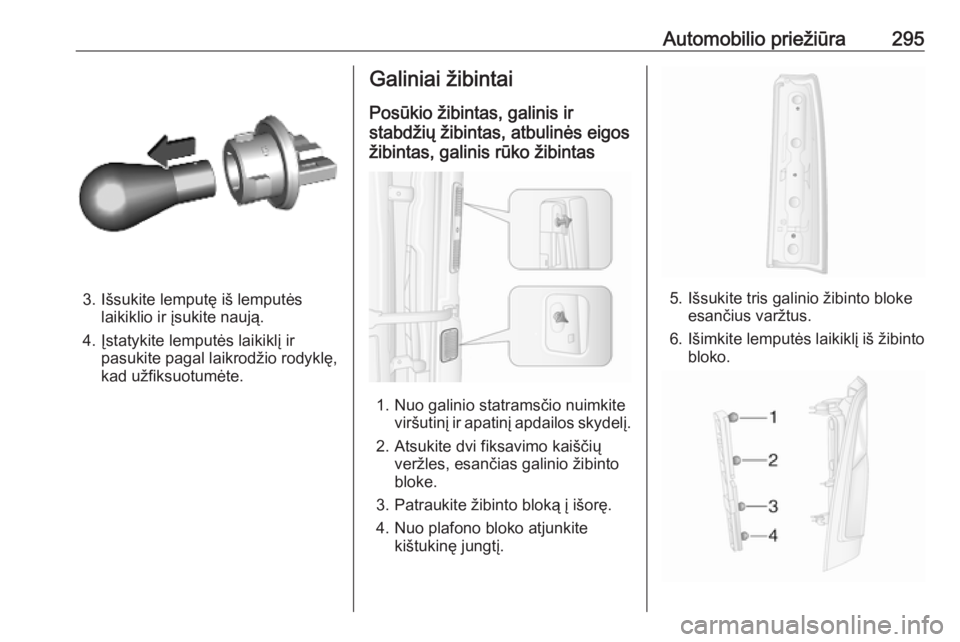

Automobilio priežiūra295
3. Išsukite lemputę iš lemputėslaikiklio ir įsukite naują.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę,
kad užfiksuotumėte.
Galiniai žibintai
Posūkio žibintas, galinis ir
stabdžių žibintas, atbulinės eigos
žibintas, galinis rūko žibintas
1. Nuo galinio statramsčio nuimkite viršutinį ir apatinį apdailos skydelį.
2. Atsukite dvi fiksavimo kaiščių veržles, esančias galinio žibinto
bloke.
3. Patraukite žibinto bloką į išorę.
4. Nuo plafono bloko atjunkite kištukinę jungtį.
5. Išsukite tris galinio žibinto bloke esančius varžtus.
6. Išimkite lemputės laikiklį iš žibinto
bloko.

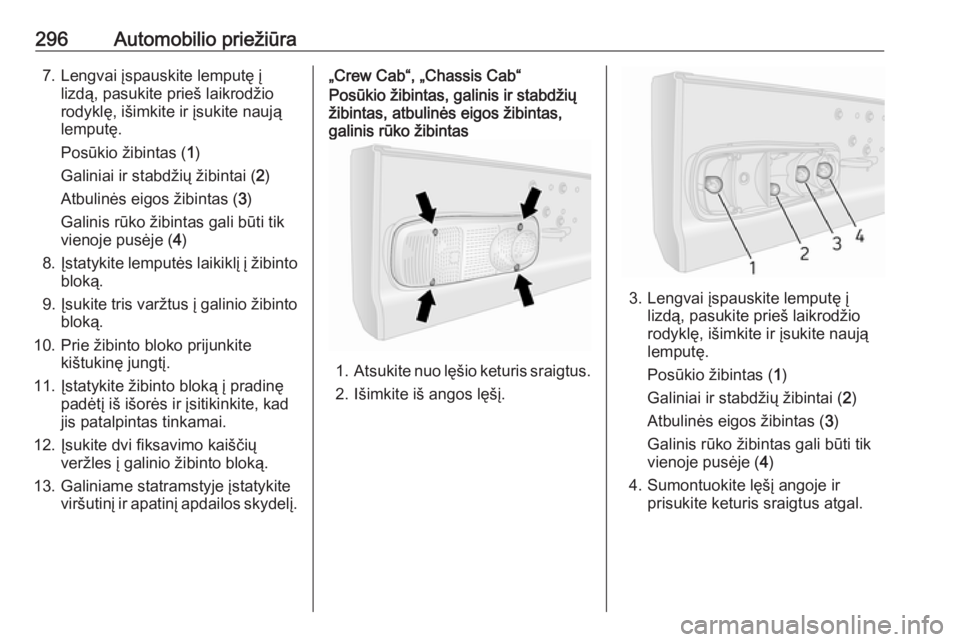

296Automobilio priežiūra7. Lengvai įspauskite lemputę įlizdą, pasukite prieš laikrodžio
rodyklę, išimkite ir įsukite naują
lemputę.
Posūkio žibintas ( 1)
Galiniai ir stabdžių žibintai ( 2)
Atbulinės eigos žibintas ( 3)
Galinis rūko žibintas gali būti tik
vienoje pusėje ( 4)
8. Įstatykite lemputės laikiklį į žibinto
bloką.
9. Įsukite tris varžtus į galinio žibinto
bloką.
10. Prie žibinto bloko prijunkite kištukinę jungtį.
11. Įstatykite žibinto bloką į pradinę padėtį iš išorės ir įsitikinkite, kad
jis patalpintas tinkamai.
12. Įsukite dvi fiksavimo kaiščių veržles į galinio žibinto bloką.
13. Galiniame statramstyje įstatykite viršutinį ir apatinį apdailos skydelį.„Crew Cab“, „Chassis Cab“Posūkio žibintas, galinis ir stabdžių
žibintas, atbulinės eigos žibintas,
galinis rūko žibintas
1. Atsukite nuo lęšio keturis sraigtus.
2. Išimkite iš angos lęšį.
3. Lengvai įspauskite lemputę į lizdą, pasukite prieš laikrodžio
rodyklę, išimkite ir įsukite naują
lemputę.
Posūkio žibintas ( 1)
Galiniai ir stabdžių žibintai ( 2)
Atbulinės eigos žibintas ( 3)
Galinis rūko žibintas gali būti tik vienoje pusėje ( 4)
4. Sumontuokite lęšį angoje ir prisukite keturis sraigtus atgal.

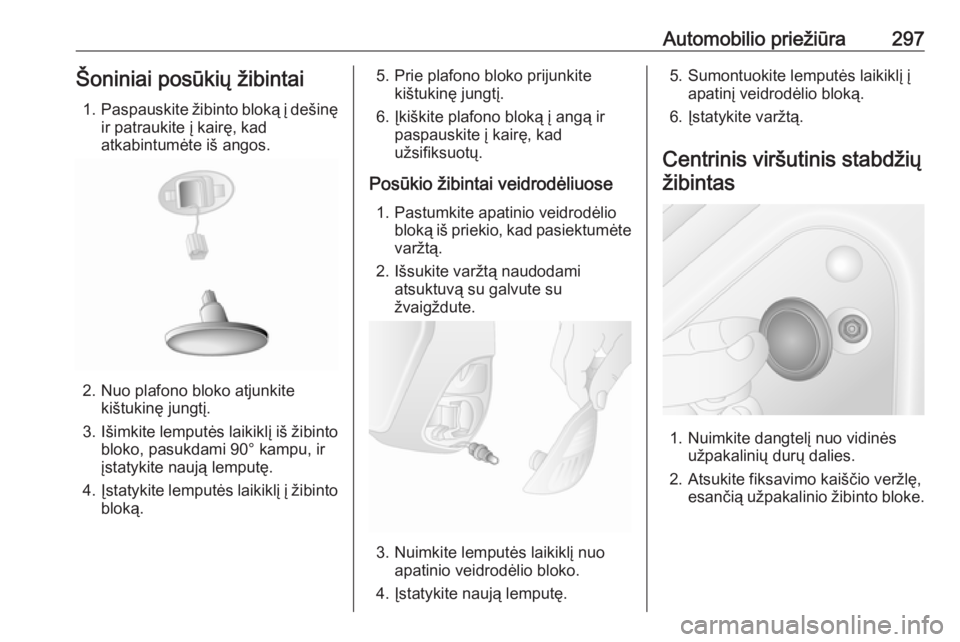

Automobilio priežiūra297Šoniniai posūkių žibintai1. Paspauskite žibinto bloką į dešinę
ir patraukite į kairę, kad
atkabintumėte iš angos.
2. Nuo plafono bloko atjunkite kištukinę jungtį.
3. Išimkite lemputės laikiklį iš žibinto
bloko, pasukdami 90° kampu, ir
įstatykite naują lemputę.
4. Įstatykite lemputės laikiklį į žibinto
bloką.
5. Prie plafono bloko prijunkite kištukinę jungtį.
6. Įkiškite plafono bloką į angą ir paspauskite į kairę, kad
užsifiksuotų.
Posūkio žibintai veidrodėliuose 1. Pastumkite apatinio veidrodėlio bloką iš priekio, kad pasiektumėte
varžtą.
2. Išsukite varžtą naudodami atsuktuvą su galvute su
žvaigždute.
3. Nuimkite lemputės laikiklį nuo apatinio veidrodėlio bloko.
4. Įstatykite naują lemputę.
5. Sumontuokite lemputės laikiklį į apatinį veidrodėlio bloką.
6. Įstatykite varžtą.
Centrinis viršutinis stabdžių žibintas
1. Nuimkite dangtelį nuo vidinės užpakalinių durų dalies.
2. Atsukite fiksavimo kaiščio veržlę, esančią užpakalinio žibinto bloke.

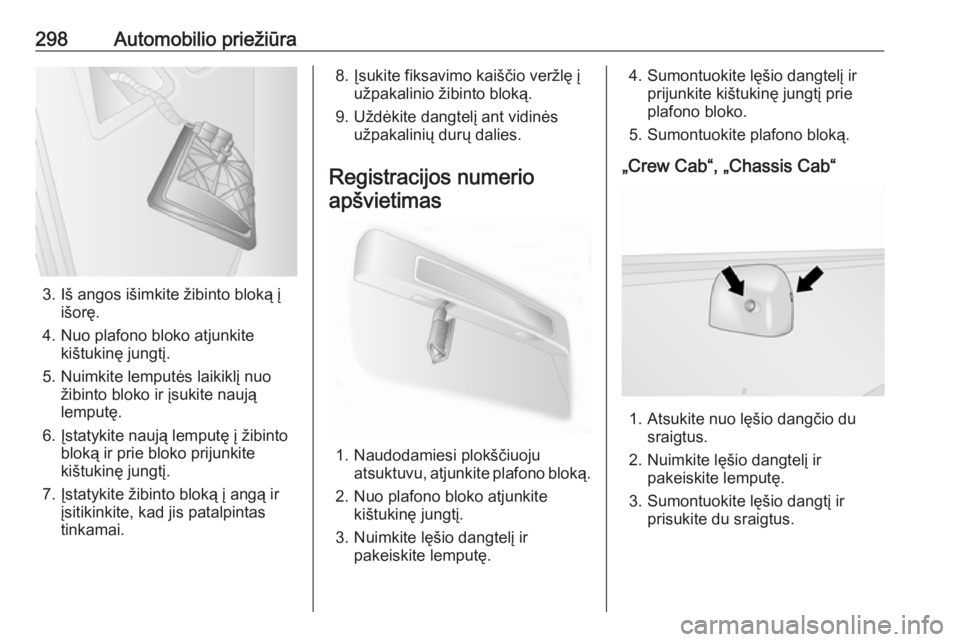

298Automobilio priežiūra
3. Iš angos išimkite žibinto bloką įišorę.
4. Nuo plafono bloko atjunkite kištukinę jungtį.
5. Nuimkite lemputės laikiklį nuo žibinto bloko ir įsukite naują
lemputę.
6. Įstatykite naują lemputę į žibinto bloką ir prie bloko prijunkitekištukinę jungtį.
7. Įstatykite žibinto bloką į angą ir įsitikinkite, kad jis patalpintas
tinkamai.
8. Įsukite fiksavimo kaiščio veržlę į užpakalinio žibinto bloką.
9. Uždėkite dangtelį ant vidinės užpakalinių durų dalies.
Registracijos numerio apšvietimas
1. Naudodamiesi plokščiuoju atsuktuvu, atjunkite plafono bloką.
2. Nuo plafono bloko atjunkite kištukinę jungtį.
3. Nuimkite lęšio dangtelį ir pakeiskite lemputę.
4. Sumontuokite lęšio dangtelį irprijunkite kištukinę jungtį prie
plafono bloko.
5. Sumontuokite plafono bloką.
„Crew Cab“, „Chassis Cab“
1. Atsukite nuo lęšio dangčio du sraigtus.
2. Nuimkite lęšio dangtelį ir pakeiskite lemputę.
3. Sumontuokite lęšio dangtį ir prisukite du sraigtus.

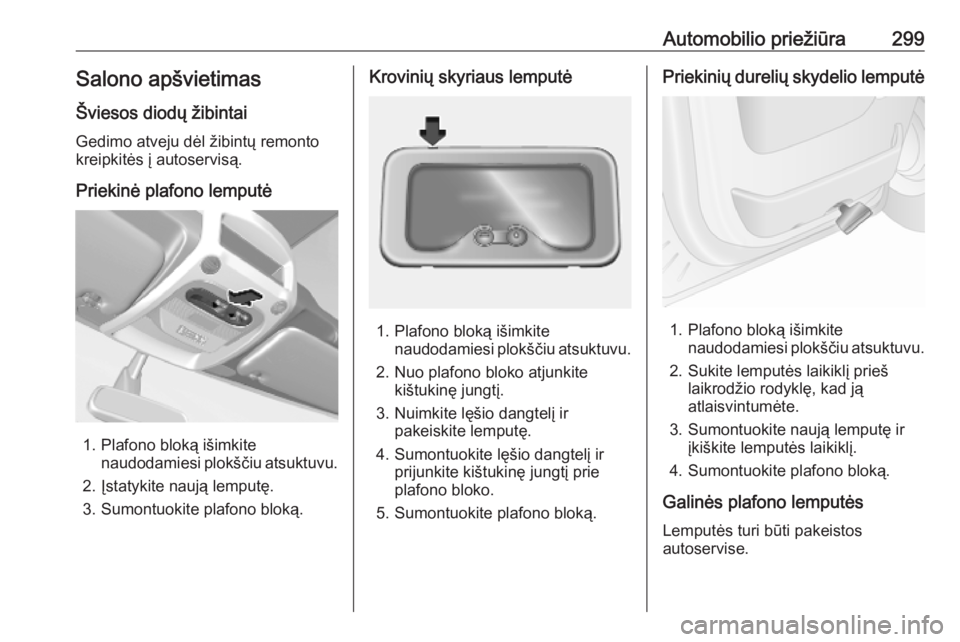

Automobilio priežiūra299Salono apšvietimas
Šviesos diodų žibintai Gedimo atveju dėl žibintų remonto
kreipkitės į autoservisą.
Priekinė plafono lemputė
1. Plafono bloką išimkite naudodamiesi plokščiu atsuktuvu.
2. Įstatykite naują lemputę.
3. Sumontuokite plafono bloką.
Krovinių skyriaus lemputė
1. Plafono bloką išimkite naudodamiesi plokščiu atsuktuvu.
2. Nuo plafono bloko atjunkite kištukinę jungtį.
3. Nuimkite lęšio dangtelį ir pakeiskite lemputę.
4. Sumontuokite lęšio dangtelį ir prijunkite kištukinę jungtį prie
plafono bloko.
5. Sumontuokite plafono bloką.
Priekinių durelių skydelio lemputė
1. Plafono bloką išimkite naudodamiesi plokščiu atsuktuvu.
2. Sukite lemputės laikiklį prieš laikrodžio rodyklę, kad ją
atlaisvintumėte.
3. Sumontuokite naują lemputę ir įkiškite lemputės laikiklį.
4. Sumontuokite plafono bloką.
Galinės plafono lemputės Lemputės turi būti pakeistos
autoservise.

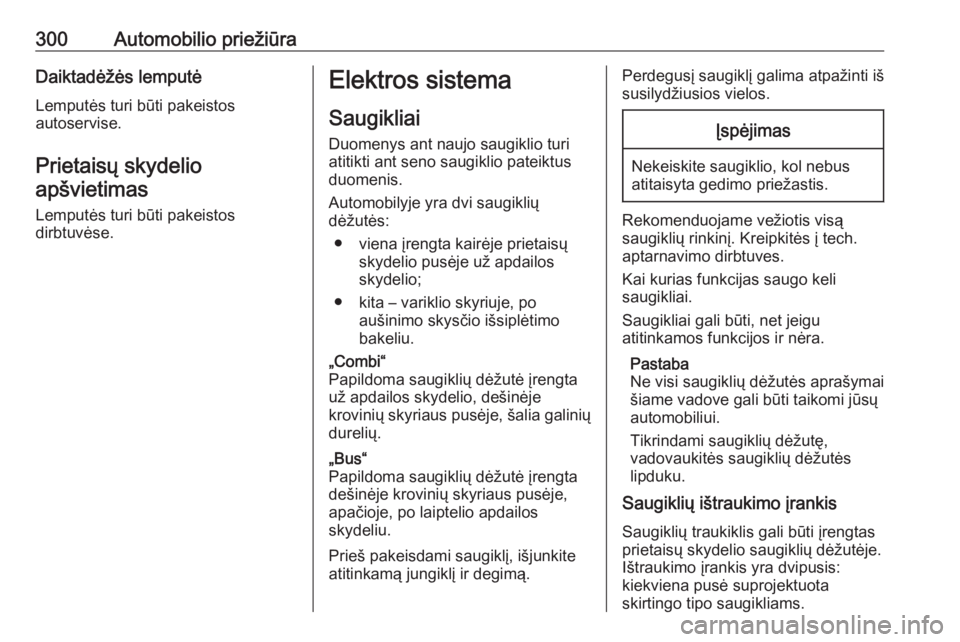

300Automobilio priežiūraDaiktadėžės lemputėLemputės turi būti pakeistos
autoservise.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
atitikti ant seno saugiklio pateiktus
duomenis.
Automobilyje yra dvi saugiklių
dėžutės:
● viena įrengta kairėje prietaisų skydelio pusėje už apdailos
skydelio;
● kita – variklio skyriuje, po aušinimo skysčio išsiplėtimo
bakeliu.„Combi“
Papildoma saugiklių dėžutė įrengta
už apdailos skydelio, dešinėje
krovinių skyriaus pusėje, šalia galinių
durelių.„Bus“
Papildoma saugiklių dėžutė įrengta
dešinėje krovinių skyriaus pusėje, apačioje, po laiptelio apdailos
skydeliu.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos.Įspėjimas
Nekeiskite saugiklio, kol nebus
atitaisyta gedimo priežastis.
Rekomenduojame vežiotis visą
saugiklių rinkinį. Kreipkitės į tech.
aptarnavimo dirbtuves.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Pastaba
Ne visi saugiklių dėžutės aprašymai šiame vadove gali būti taikomi jūsų
automobiliui.
Tikrindami saugiklių dėžutę,
vadovaukitės saugiklių dėžutės
lipduku.
Saugiklių ištraukimo įrankis
Saugiklių traukiklis gali būti įrengtas
prietaisų skydelio saugiklių dėžutėje.
Ištraukimo įrankis yra dvipusis:
kiekviena pusė suprojektuota
skirtingo tipo saugikliams.

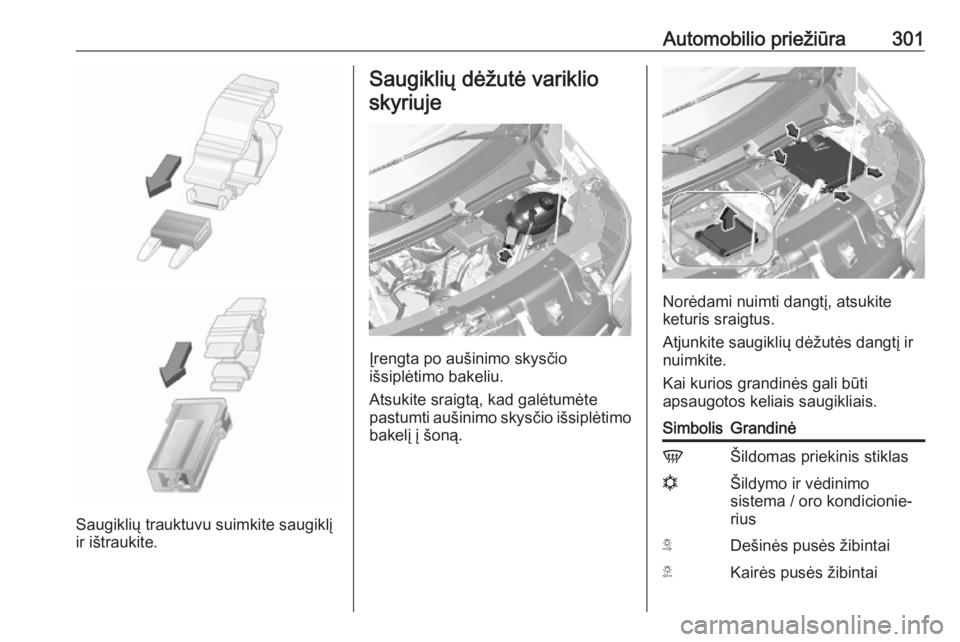

Automobilio priežiūra301
Saugiklių trauktuvu suimkite saugiklį
ir ištraukite.
Saugiklių dėžutė variklio
skyriuje
Įrengta po aušinimo skysčio
išsiplėtimo bakeliu.
Atsukite sraigtą, kad galėtumėte
pastumti aušinimo skysčio išsiplėtimo
bakelį į šoną.
Norėdami nuimti dangtį, atsukite
keturis sraigtus.
Atjunkite saugiklių dėžutės dangtį ir
nuimkite.
Kai kurios grandinės gali būti
apsaugotos keliais saugikliais.
SimbolisGrandinėVŠildomas priekinis stiklasnŠildymo ir vėdinimo
sistema / oro kondicionie‐
riusSDešinės pusės žibintaiTKairės pusės žibintai

302Automobilio priežiūraSimbolisGrandinėWDešinysis artimųjų šviesų
žibintasaKairysis artimųjų šviesų
žibintas>Priekiniai rūko žibintaiLKairysis tolimųjų šviesų
žibintasNDešinysis tolimųjų šviesų
žibintasuABSKPriekinio stiklo valytuvasQPneumatinė pakabaSaugiklių dėžutė prietaisų
skydelyje
Įrengta už apdailos skydelio.
Norėdami nuimti, patraukite viršutinę
apdailos skydelio dalį.
Po šiuo skydeliu nelaikykite jokių
daiktų.
Kai kurios grandinės gali būti
apsaugotos keliais saugikliais.
SimbolisGrandinėSDešinysis šoninis žibintasTKairysis šoninis žibintasxKlimato kontrolės ventilia‐
torius&TachografasÍPašildymasZInformacijos ir pramogų
sistema / sėdynių
šildymas / vairuotojo infor‐
macijos centras / garso
jungtys / signalizacijalLaisvų rankų įrangos
sujungimasADPPapildomi priedaiPTOKardaninis velenasUŠildomos sėdynėsMElektroninis imobilizatoriusRPriekinio stiklo plautuvas,Elektra valdomi langai /
kėbulo valdymo modulis
